2023 PEUGEOT EXPERT Upute Za Rukovanje (in Croatian)

175
Vožnja
6

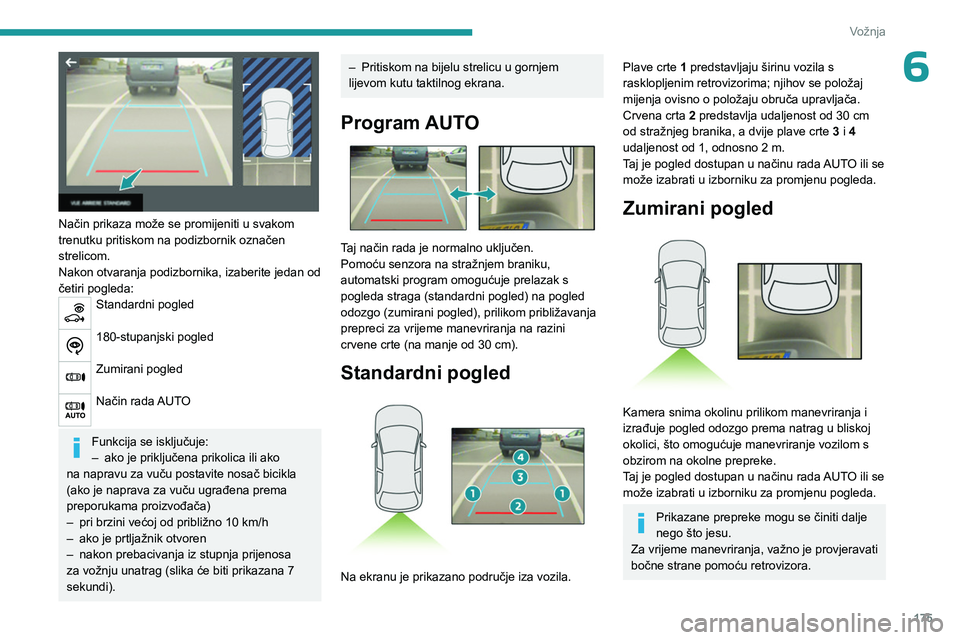

Način prikaza može se promijeniti u svakom
trenutku pritiskom na podizbornik označen
strelicom.
Nakon otvaranja podizbornika, izaberite jedan od
četiri pogleda:
Standardni pogled
180-stupanjski pogled
Zumirani pogled
Način rada AUTO
Funkcija se isključuje:
–
ako je priključena prikolica ili ako
na napravu za vuču postavite nosač bicikla
(ako je naprava za vuču ugrađena prema
preporukama proizvođača)
–

pri brzini većoj od približno 10
km/h
–

ako je prtljažnik otvoren
–


nakon prebacivanja iz stupnja prijenosa
za vožnju unatrag (slika će biti prikazana 7
sekundi).
– Pritiskom na bijelu strelicu u gornjem
lijevom kutu taktilnog ekrana.
Program AUTO

Taj način rada je normalno uključen.
Pomoću senzora na stražnjem braniku,
automatski program omogućuje prelazak s
pogleda straga (standardni pogled) na pogled
odozgo (zumirani pogled), prilikom približavanja
prepreci za vrijeme manevriranja na razini
crvene crte (na manje od 30
cm).
Standardni pogled

Na ekranu je prikazano područje iza vozila.
Plave crte 1 predstavljaju širinu vozila s
rasklopljenim retrovizorima; njihov se položaj
mijenja ovisno o položaju obruča upravljača.
Crvena crta 2 predstavlja udaljenost od 30 cm
od stražnjeg branika, a dvije plave crte 3 i 4
udaljenost od 1, odnosno 2
m.
Taj je pogled dostupan u načinu rada AUTO ili se
može izabrati u izborniku za promjenu pogleda.
Zumirani pogled

Kamera snima okolinu prilikom manevriranja i
izrađuje pogled odozgo prema natrag u bliskoj
okolici, što omogućuje manevriranje vozilom s
obzirom na okolne prepreke.
Taj je pogled dostupan u načinu rada AUTO ili se
može izabrati u izborniku za promjenu pogleda.
Prikazane prepreke mogu se činiti dalje
nego što jesu.
Za vrijeme manevriranja, važno je provjeravati
bočne strane pomoću retrovizora.

176
Vožnja
Dodatne informacije o području oko vozila
pruža i pomoć pri parkiranju.

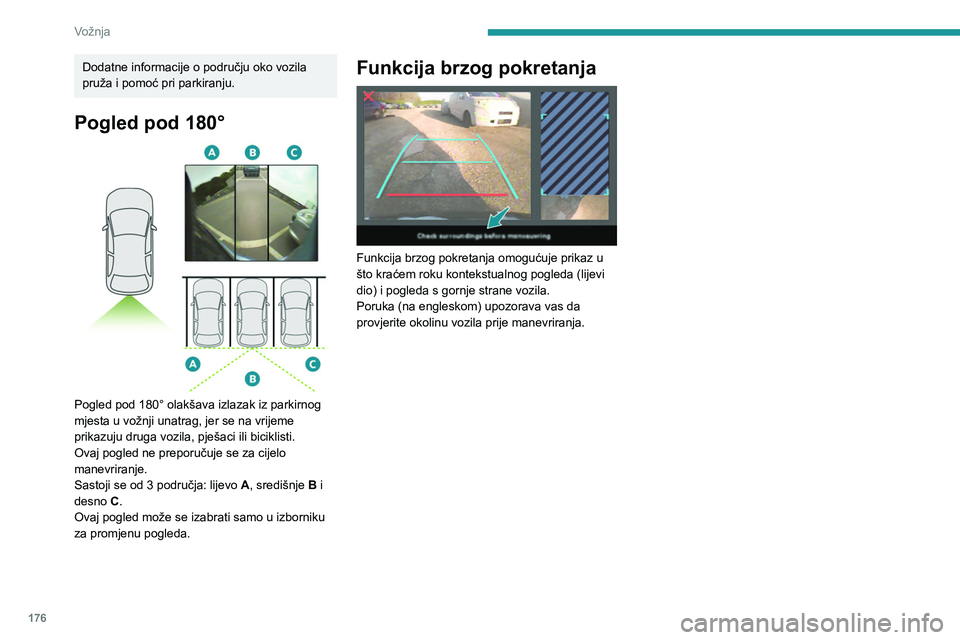

Pogled pod 180°

Pogled pod 180° olakšava izlazak iz parkirnog
mjesta u vožnji unatrag, jer se na vrijeme
prikazuju druga vozila, pješaci ili biciklisti.
Ovaj pogled ne preporučuje se za cijelo
manevriranje.
Sastoji se od 3 područja: lijevo A, središnje B i
desno C.
Ovaj pogled može se izabrati samo u izborniku
za promjenu pogleda.
Funkcija brzog pokretanja

Funkcija brzog pokretanja omogućuje prikaz u
što kraćem roku kontekstualnog pogleda (lijevi
dio) i pogleda s gornje strane vozila.
Poruka (na engleskom) upozorava vas da
provjerite okolinu vozila prije manevriranja.

Peugeot i TotalEnergies,
partnerstvo u performansama!
U više od 25 godina partnerstva, TotalEnergies i Peugeot pomicali su
granice performansi u sportskim natjecanjima s povijesnim pobjedama
u utrkama izdržljivosti i na relijima. Danas ove dvoje marke nastavljaju
njihovu pustolovinu u motornim sportovima pripremama za osvajanje
24h of Le Mans i the FIA World Endurance Championship u kategoriji
hibridnih hiperautomobila. Stoga su brojni izazovi zbog kojih Peugeot
preporučuje visokotehnološka maziva Quartz za zaštitu motora u
njihovom cijelom radnom vijeku. TotalEnergies oprema Peugeot vozila
mazivima Quartz od prvog punjenja u tvornici do atestirane mreže za
održavanje čime se jamči optimalan rad na svakodnevnoj osnovi.
Peugeot i TotalEnergies: službeni partneri u performansama!
Neka vaš motor bude mlađi i dugotrajniji!
Quartz Ineo Xtra First 0W-20 mazivo je s vrlo visokim performansama
koje je razvijeno zajedničkim radom razvojnih timova Peugeot i
TotalEnergies. Njegova inovativna tehnologija produžit će životni vijek
vašeg motora uz značajne uštede u potrošnji goriva, čime će se smanjiti
i emisije CO
2. Proizvod je sada dostupan u novom pakiranju* koje je
izrađeno 50% od recikliranog materijala i 100% se može reciklirati.
* 1L i 5L proizvedeno u Europi

178
Praktične informacije
Kompatibilnost goriva
Dizelska goriva koja su u skladu s normama
EN590, EN16734 i EN16709 sadrže do 7 %,
10
%, 20 % i 30 % metilnog estera masne
kiseline. Čak i samo povremena upotreba goriva
B20 ili B30 zahtijeva posebne uvjete održavanja
koji se nazivaju "Otežani uvjeti".

Dizelsko gorivo s parafinom u skladu s normom
EN15940.
Upotreba bilo koje druge vrste (bio)goriva
(npr. čista ili razrijeđena ulja biljnog ili
životinjskog porijekla, lož-ulje) strogo je
zabranjena - opasnost od oštećenja motora i
sustava goriva!
Dopuštena je upotreba samo aditiva za
dizelska goriva koji zadovoljavaju normu
B715000.
Dizel pri niskoj temperaturi
Pri temperaturama nižim od 0 °C stvaranje
parafina u dizelskim ljetnim gorivima moglo bi
ometati pravilan rad motora.
Tijekom takvih
temperaturnih uvjeta koristite dizelska zimska
goriva i održavajte napunjenost spremnika na
razini višoj od 50
%. Pri temperaturama nižim od -15
°C, da bi se
izbjegli problemi s pokretanjem, najbolje je
parkirati vozilo u zaštićeni prostor (grijanu
garažu).
Vožnja u inozemstvu
Određena goriva mogu oštetiti motor vozila.
U nekim zemljama može se zahtijevati
korištenje posebnog tipa goriva (točno
određeni oktanski broj, poseban komercijalni
naziv...) kako bi se osigurao ispravan rad
motora.
Za sve dodatne informacije obratite se mreži.
Punjenje spremnika
Zapremina spremnika: oko 69 l.
Razina rezerve: oko 6 litara.
Niska razina goriva
Kad se razina goriva spusti na
rezervu, pali se jedna od ovih
žaruljica na ploči s instrumentima uz poruku i
zvučni signal. U trenutku prvog paljenja ima još
oko 8 litara goriva.
Obavezno dolijte gorivo što prije da se spremnik
ne bi ispraznio.
Više podataka o ispražnjenom spremniku
goriva (Dizel) možete naći u odgovarajućem
odjeljku.
Mala strelica pokraj žaruljice označava
stranu vozila na kojoj se nalazi poklopac
spremnika goriva.
Stop & Start
Nikada ne punite spremnik goriva kad
je motor u režimu STOP. Obavezno prekinite
kontakt.
Dolijevanje goriva
U spremnik je potrebno uliti više od 8 litara
kako bi pokazivač razine goriva registrirao novu
količinu.
Prilikom otvaranja čepa spremnika goriva može
se čuti zvuk koji uzrokuje usisavanje zraka.
Taj podtlak je normalna pojava, a nastaje zbog
brtvljenja sustava goriva.
Za potpuno sigurno punjenje spremnika:
►

Obavezno ugasite motor
.
►

Otključajte vozilo ključem Pristup i pokretanje
bez ključa.

179
Praktične informacije

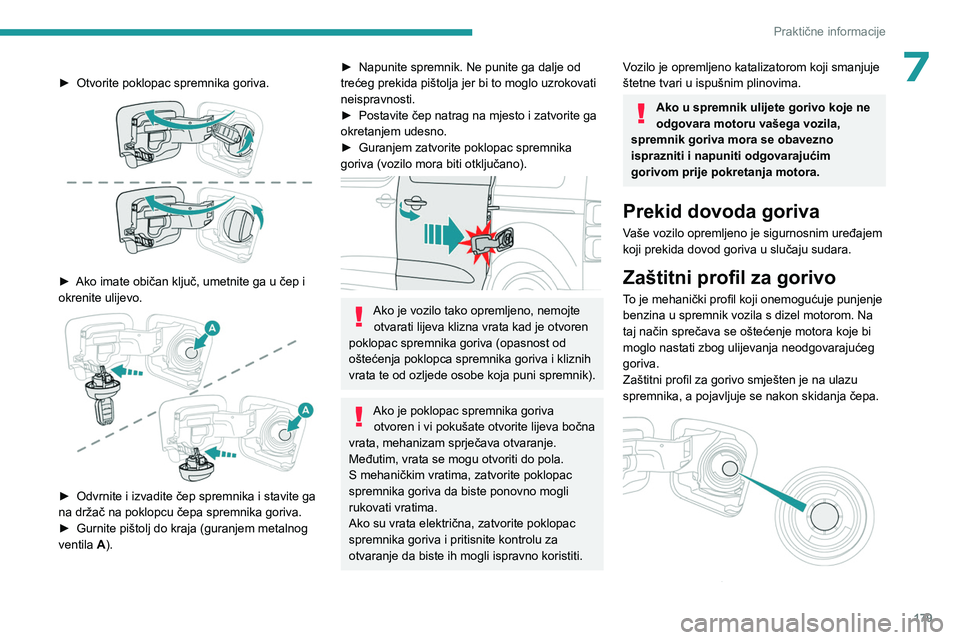

7► Otvorite poklopac spremnika goriva.

► Ako imate običan ključ, umetnite ga u čep i
okrenite ulijevo.


► Odvrnite i izvadite čep spremnika i stavite ga
na držač na poklopcu čepa spremnika goriva.
►

Gurnite pištolj do kraja (guranjem metalnog
ventila

A).
► Napunite spremnik. Ne punite ga dalje od
trećeg prekida pištolja jer bi to moglo uzrokovati
neispravnosti.
►

Postavite čep natrag na mjesto i zatvorite ga
okretanjem udesno.
►


Guranjem zatvorite poklopac spremnika
goriva (vozilo mora biti otključano).


Ako je vozilo tako opremljeno, nemojte otvarati lijeva klizna vrata kad je otvoren
poklopac spremnika goriva (opasnost od
oštećenja poklopca spremnika goriva i kliznih
vrata te od ozljede osobe koja puni spremnik).
Ako je poklopac spremnika goriva otvoren i vi pokušate otvorite lijeva bočna
vrata, mehanizam sprječava otvaranje.
Međutim, vrata se mogu otvoriti do pola.
S mehaničkim vratima, zatvorite poklopac
spremnika goriva da biste ponovno mogli
rukovati vratima.
Ako su vrata električna, zatvorite poklopac
spremnika goriva i pritisnite kontrolu za
otvaranje da biste ih mogli ispravno koristiti.
Vozilo je opremljeno katalizatorom koji smanjuje
štetne tvari u ispušnim plinovima.
Ako u spremnik ulijete gorivo koje ne
odgovara motoru vašega vozila,
spremnik goriva mora se obavezno
isprazniti i napuniti odgovarajućim
gorivom prije pokretanja motora.
Prekid dovoda goriva
Vaše vozilo opremljeno je sigurnosnim uređajem
koji prekida dovod goriva u slučaju sudara.
Zaštitni profil za gorivo
To je mehanički profil koji onemogućuje punjenje
benzina u spremnik vozila s dizel motorom. Na
taj način sprečava se oštećenje motora koje bi
moglo nastati zbog ulijevanja neodgovarajućeg
goriva.
Zaštitni profil za gorivo smješten je na ulazu
spremnika, a pojavljuje se nakon skidanja čepa.

180
Praktične informacije

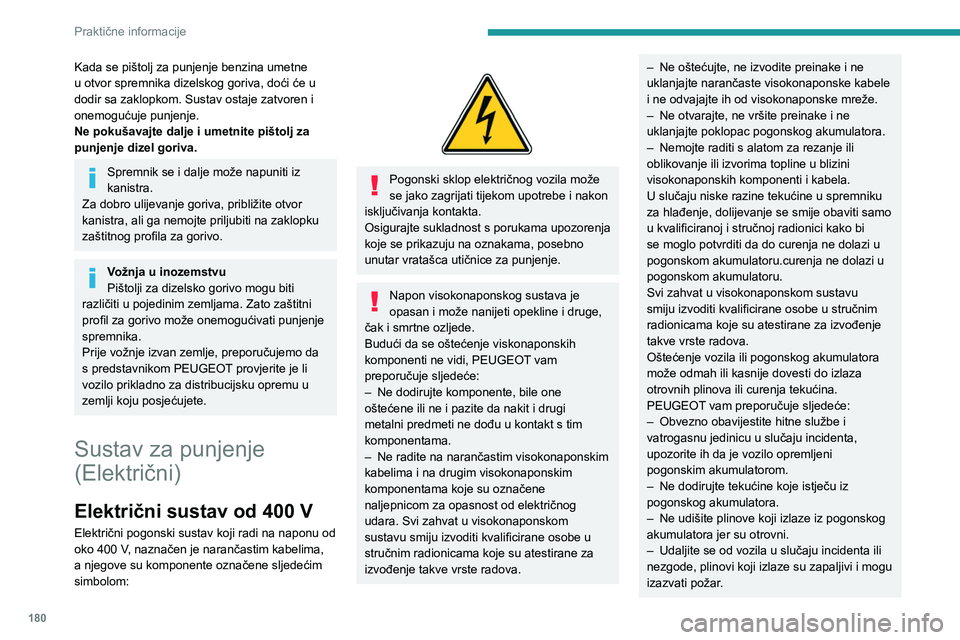

Kada se pištolj za punjenje benzina umetne
u otvor spremnika dizelskog goriva, doći će u
dodir sa zaklopkom. Sustav ostaje zatvoren i
onemogućuje punjenje.
Ne pokušavajte dalje i umetnite pištolj za
punjenje dizel goriva.
Spremnik se i dalje može napuniti iz
kanistra.
Za dobro ulijevanje goriva, približite otvor
kanistra, ali ga nemojte priljubiti na zaklopku
zaštitnog profila za gorivo.
Vožnja u inozemstvu
Pištolji za dizelsko gorivo mogu biti
različiti u pojedinim zemljama. Zato zaštitni
profil za gorivo može onemogućivati punjenje
spremnika.
Prije vožnje izvan zemlje, preporučujemo da
s predstavnikom PEUGEOT provjerite je li
vozilo prikladno za distribucijsku opremu u
zemlji koju posjećujete.
Sustav za punjenje
(Električni)
Električni sustav od 400 V
Električni pogonski sustav koji radi na naponu od
oko 400 V, naznačen je narančastim kabelima,
a njegove su komponente označene sljedećim
simbolom:


Pogonski sklop električnog vozila može
se jako zagrijati tijekom upotrebe i nakon
isključivanja kontakta.
Osigurajte sukladnost s porukama upozorenja
koje se prikazuju na oznakama, posebno
unutar vratašca utičnice za punjenje.
Napon visokonaponskog sustava je
opasan i može nanijeti opekline i druge,
čak i smrtne ozljede.
Budući da se oštećenje viskonaponskih
komponenti ne vidi, PEUGEOT vam
preporučuje sljedeće:
–

Ne dodirujte komponente, bile one
oštećene ili ne i pazite da nakit i drugi
metalni predmeti ne dođu u kontakt s tim
komponentama.
–


Ne radite na narančastim visokonaponskim
kabelima i na drugim visokonaponskim
komponentama koje su označene
naljepnicom za opasnost od električnog
udara. Svi zahvat u visokonaponskom
sustavu smiju izvoditi kvalificirane osobe u
stručnim radionicama koje su atestirane za
izvođenje takve vrste radova.
– Ne oštećujte, ne izvodite preinake i ne
uklanjajte narančaste visokonaponske kabele
i ne odvajajte ih od visokonaponske mreže.
–

Ne otvarajte, ne vršite preinake i ne
uklanjajte poklopac pogonskog akumulatora.
–


Nemojte raditi s alatom za rezanje ili
oblikovanje ili izvorima topline u blizini
visokonaponskih komponenti i kabela.
U slučaju niske razine tekućine u spremniku
za hlađenje, dolijevanje se smije obaviti samo
u kvalificiranoj i stručnoj radionici kako bi
se moglo potvrditi da do curenja ne dolazi u
pogonskom akumulatoru.curenja ne dolazi u
pogonskom akumulatoru.
Svi zahvat u visokonaponskom sustavu
smiju izvoditi kvalificirane osobe u stručnim
radionicama koje su atestirane za izvođenje
takve vrste radova.
Oštećenje vozila ili pogonskog akumulatora
može odmah ili kasnije dovesti do izlaza
otrovnih plinova ili curenja tekućina.
PEUGEOT

vam preporučuje sljedeće:
–

Obvezno obavijestite hitne službe i
vatrogasnu jedinicu u slučaju incidenta,
upozorite ih da je vozilo opremljeni
pogonskim akumulatorom.
–


Ne dodirujte tekućine koje istječu iz
pogonskog akumulatora.
–


Ne udišite plinove koji izlaze iz pogonskog
akumulatora jer su otrovni.
–


Udaljite se od vozila u slučaju incidenta ili
nezgode, plinovi koji izlaze su zapaljivi i mogu
izazvati požar

.

181
Praktične informacije
7

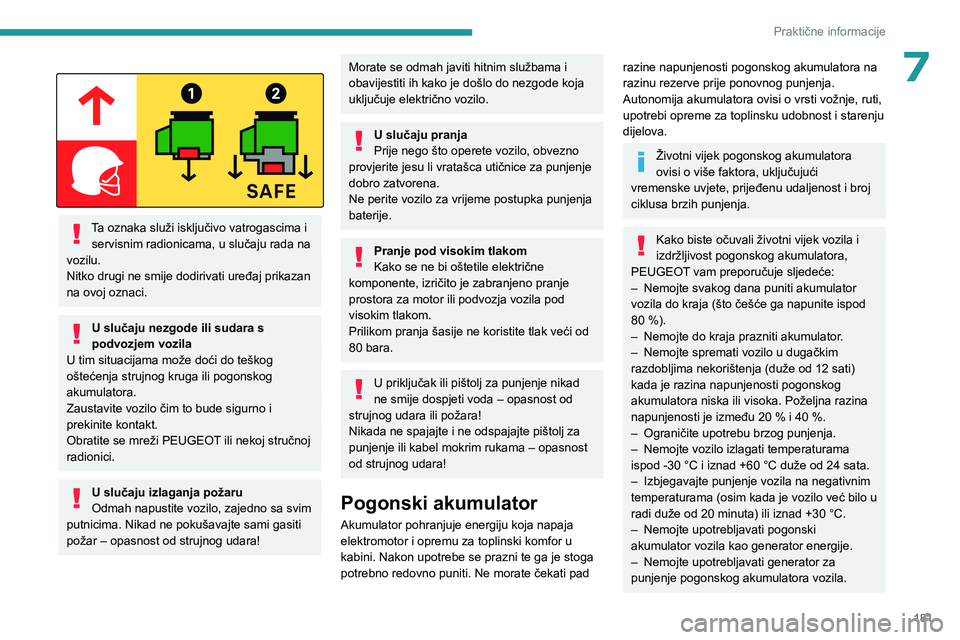

Ta oznaka služi isključivo vatrogascima i servisnim radionicama, u slučaju rada na
vozilu.
Nitko drugi ne smije dodirivati uređaj prikazan
na ovoj oznaci.
U slučaju nezgode ili sudara s
podvozjem vozila
U tim situacijama može doći do teškog
oštećenja strujnog kruga ili
pogonskog
akumulatora.
Zaustavite vozilo čim to bude sigurno i
prekinite kontakt.
Obratite se mreži PEUGEOT ili nekoj stručnoj
radionici.
U slučaju izlaganja požaru
Odmah napustite vozilo, zajedno sa svim
putnicima. Nikad ne pokušavajte sami gasiti
požar – opasnost od strujnog udara!
Morate se odmah javiti hitnim službama i
obavijestiti ih kako je došlo do nezgode koja
uključuje električno vozilo.
U slučaju pranja
Prije nego što operete vozilo, obvezno
provjerite jesu li vratašca utičnice za punjenje
dobro zatvorena.
Ne perite vozilo za vrijeme postupka punjenja
baterije.
Pranje pod visokim tlakom
Kako se ne bi oštetile električne
komponente, izričito je zabranjeno pranje
prostora za motor ili podvozja vozila pod
visokim tlakom.
Prilikom pranja šasije ne koristite tlak veći od
80 bara.
U priključak ili pištolj za punjenje nikad
ne smije dospjeti voda – opasnost od
strujnog udara ili požara!
Nikada ne spajajte i ne odspajajte pištolj za
punjenje ili kabel mokrim rukama – opasnost
od strujnog udara!
Pogonski akumulator
Akumulator pohranjuje energiju koja napaja
elektromotor i opremu za toplinski komfor u
kabini. Nakon upotrebe se prazni te ga je stoga
potrebno redovno puniti. Ne morate čekati pad
razine napunjenosti pogonskog akumulatora na
razinu rezerve prije ponovnog punjenja.
Autonomija akumulatora ovisi o vrsti vožnje, ruti,
upotrebi opreme za toplinsku udobnost i starenju
dijelova.
Životni vijek pogonskog akumulatora
ovisi o više faktora, uključujući
vremenske uvjete, prijeđenu udaljenost i broj
ciklusa brzih punjenja.
Kako biste očuvali životni vijek vozila i
izdržljivost pogonskog akumulatora,
PEUGEOT vam preporučuje sljedeće:
–

Nemojte svakog dana puniti akumulator
vozila do kraja (što češće ga napunite ispod
80 %).
–


Nemojte do kraja prazniti akumulator
.
–

Nemojte spremati vozilo u dugačkim
razdobljima nekorištenja (duže od 12 sati)
kada je razina napunjenosti pogonskog
akumulatora niska ili visoka. Poželjna razina
napunjenosti je između 20 % i 40 %.
–


Ograničite upotrebu brzog punjenja.
–


Nemojte vozilo izlagati temperaturama
ispod -30 °C i iznad +60 °C duže od 24 sata.
–


Izbjegavajte punjenje vozila na negativnim
temperaturama (osim kada je vozilo već bilo u
radi duže od 20

minuta) ili iznad +30 °C.
–

Nemojte upotrebljavati pogonski
akumulator vozila kao generator energije.
–


Nemojte upotrebljavati generator za
punjenje pogonskog akumulatora vozila.

182
Praktične informacije

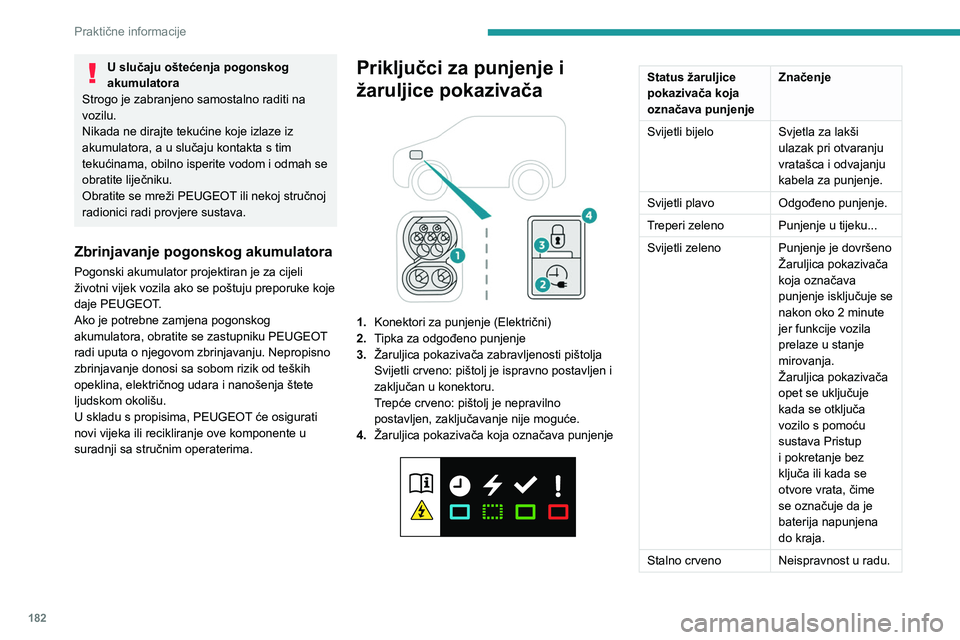

U slučaju oštećenja pogonskog
akumulatora
Strogo je zabranjeno samostalno raditi na
vozilu.
Nikada ne dirajte tekućine koje izlaze iz
akumulatora, a u slučaju kontakta s tim
tekućinama, obilno isperite vodom i odmah se
obratite liječniku.
Obratite se mreži PEUGEOT ili nekoj stručnoj
radionici radi provjere sustava.
Zbrinjavanje pogonskog akumulatora
Pogonski akumulator projektiran je za cijeli
životni vijek vozila ako se poštuju preporuke koje
daje PEUGEOT.
Ako je potrebne zamjena pogonskog
akumulatora, obratite se zastupniku PEUGEOT
radi uputa o njegovom zbrinjavanju. Nepropisno
zbrinjavanje donosi sa sobom rizik od teških
opeklina, električnog udara i nanošenja štete
ljudskom okolišu.
U skladu s propisima, PEUGEOT će osigurati
novi vijeka ili recikliranje ove komponente u
suradnji sa stručnim operaterima.
Priključci za punjenje i
žaruljice pokazivača


1. Konektori za punjenje (Električni)
2. Tipka za odgođeno punjenje
3. Žaruljica pokazivača zabravljenosti pištolja
Svijetli crveno: pištolj je ispravno postavljen i
zaključan u konektoru.
Trepće crveno: pištolj je nepravilno
postavljen, zaključavanje nije moguće.
4. Žaruljica pokazivača koja označava punjenje


Status žaruljice
pokazivača koja
označava punjenje Značenje
Svijetli bijelo Svjetla za lakši
ulazak pri otvaranju
vratašca i odvajanju
kabela za punjenje.
Svijetli plavo Odgođeno punjenje.
Treperi zeleno Punjenje u tijeku...
Svijetli zeleno Punjenje je dovršeno Žaruljica pokazivača
koja označava
punjenje isključuje se
nakon oko 2 minute
jer funkcije vozila
prelaze u stanje
mirovanja.
Žaruljica pokazivača
opet se uključuje
kada se otključa
vozilo s pomoću
sustava Pristup
i pokretanje bez
ključa ili kada se
otvore vrata, čime
se označuje da je
baterija napunjena
do kraja.
Stalno crveno Neispravnost u radu.
