2023 PEUGEOT EXPERT Upute Za Rukovanje (in Croatian)

143
Vožnja
6Žaruljica pokazivača trepće reagirajući na ručni
zahtjev za pritezanje ili otpuštanje kočnice.
U slučaju kvara akumulatora, električna
parkirna kočnica ne radi.
Radi sigurnosti, ako imate vozilo s ručnim
mjenjačem, a parkirna kočnica nije aktivirana,
vozilo imobilizirajte uključivanjem nekog
stupnja prijenosa.
Radi sigurnosti, ako parkirna kočnica
nije pritegnuta na vozilu s automatskim
mjenjačem ili biračem pogona, zakočite vozilo
postavljanjem priloženog klina ispod jednog
kotača.
Obratite se mreži PEUGEOT ili nekoj stručnoj
radionici.


Prije izlaska iz vozila provjerite je li
parkirna kočnica pritegnuta: žaruljice
pokazivača parkirne kočnice na ploči s
instrumentima i na sklopki moraju biti stalno
upaljene.
Ako parkirna kočnica nije pritegnuta, oglasit
će se zvučni signal i prikazat će se poruka
nakon otvaranja vrata vozača.
Ne ostavljajte dijete samo u vozilu jer bi
ono moglo otpustiti parkirnu kočnicu.
Kad je vozilo zaustavljeno: na strmom
nagibu, opterećeno ili tijekom vuče
Uz ručni mjenjač, kotače okrenite prema
pločniku i uključite neki stupanj prijenosa.
Uz automatski mjenjač ili birač pogona,
kotače okrenite prema pločniku i uključite
položaj

P
.
Ako je priključena prikolica, vaše je vozilo
homologirano za parkiranje na nagibima
manjim od 12 %.
Ručno upravljanje
Ručno otpuštanje
Uz uključen kontakt ili pokrenut motor:
► pritisnite papučicu kočnice
►

uz zadržavanje pritiska na papučicu kočnice,
kratko gurnite sklopku.
Ako papučica kočnice nije pritisnuta, parkirna kočnica nije otpuštena i
prikazuje se poruka.
Ručno pritezanje
Zaustavljeno vozilo:
► Nakratko povucite sklopku.
Žaruljica pokazivača će zatreptati i potvrditi
zahtjev aktivacije.
Automatski način rada
Automatsko otpuštanje
Najprije osigurajte da motor radi i da su
vozačeva vrata zatvorena.
Električna parkirna kočnica otpušta se
automatski i postupno pri pokretanju vozila.
Na vozilu s ručnim mjenjačem
►

Do kraja utisnite papučicu spojke i uključite
prvi stupanj prijenosa ili stupanj za vožnju
unatrag.
►


Pritisnite papučicu gasa i otpustite papučicu
spojke.
Uz automatski mjenjač
►


Pritisnite papučicu kočnice.
►


Odaberite način D

, M ili R.
►

Otpustite papučicu kočnice i pritisnite
papučicu gasa.
S biračem pogona
►


Pritisnite papučicu kočnice.
►


Odaberite način

D
, B ili R.
►

Otpustite papučicu kočnice i pritisnite
papučicu gasa.
U izvedbi s automatskim mjenjačem ili
biračem pogona, ako se parkirna kočnica
ne otpusti automatski, provjerite jesu li
prednja vrata dobro zatvorena.
U mirovanju, uz pokrenut motor, nemojte
pritiskati papučicu gasa bez potrebe.
Opasnost od otpuštanja parkirne kočnice.

144
Vožnja
Automatsko pritezanje
Kad je vozilo zaustavljeno, parkirna kočnica
automatski će se uključiti nakon gašenja
motora.
Neće se automatski aktivirati ako se
motor sam ugasi ili uđe u način rada
STOP s pomoću Stop & Start.
U automatskom načinu rada, parkirna
kočnica može se u bilo kojem trenutku
ručno pritegnuti ili otpustiti s pomoću ručice.
Posebni slučajevi
Zaustavljanje vozila s motorom u
praznom hodu
Za kočenje vozila uz pokrenuti motor, kratko
povucite sklopku.
Parkiranje vozila uz otpuštenu
parkirnu kočnicu
U vrlo hladnim vremenskim uvjetima ne
preporučuje se upotreba parkirne
kočnice.
Uz automatski mjenjač ili birač pogona,
način P automatski se uključuje nakon
prekida kontakta. Kotači su blokirani.
Više podataka o promjeni u prazni hod
možete pronaći u odgovarajućem odjeljku.
Ako koristite automatski mjenjač ili birač pogona i otvorite vozačeva vrata dok je
način rada N aktivan, oglasit će se zvučni
signal i aktivirat će se način rada P. Zvučni
signal isključit će se nakon zatvaranja
vozačevih vrata.
Isključivanje automatskog
rada
U nekim okolnostima, na primjer po vrlo
hladnom vremenu ili u tijekom vuče (prikolice,
drugog vozila), možda će biti potrebno isključiti
automatski rad sustava.




► Pokrenite motor .
► Ako je parkirna kočnica otpuštena, pritegnite
je uporabom sklopke.
►

Potpuno otpustite papučicu kočnice.
►


Nastavite držati pritisnutu sklopku u smjeru
otpuštanja oko 10 do najviše 15 sekundi.
►


Otpustite sklopku.
►


Pritisnite papučicu kočnice i držite je
pritisnutom. ►


Povucite ručicu u smjeru pritezanja i zadržite
je 2 sekunde.
Žaruljica pokazivača na ploči s
instrumentima zasvijetlit će kako bi
potvrdila isključivanje automatskih funkcija.
►

Otpustite ručicu i papučicu kočnice.
Od tog trenutka nadalje aktiviranje i otpuštanje
parkirne kočnice bit će moguće samo uporabom
ručnih funkcija putem sklopke.
►


Slijedite opet ovaj postupak za ponovno
uključivanje automatskog rada (potvrđuje
se gašenjem žaruljice pokazivača na ploči s
instrumentima).
Naglo kočenje
Ako pritiskanje papučice kočnice ne osigura
učinkovito kočenje ili u iznimnim okolnostima
(na primjer, vozač se ne osjeća dobro, pomoć
u vožnji), vozilo se može zakočiti stalnim
povlačenjem ručice električne parkirne kočnice.
Kočenje će se nastaviti sve dok je povučena
upravljačka ručica i zaustavit će se njezinim
otpuštanjem.
Sustavi ABS i CDS stabiliziraju vozilo pri naglom
kočenju.
Ako je naglo kočenje neispravno, na ploči s
instrumentima prikazat će se poruka „ Greška
parkirne kočnice”.
U slučaju neispravnosti sustava
ABS i DSC, na koju upozorava
paljenje jedne ili obje žaruljice na ploči s
instrumentima, stabilnost vozila više nije
zajamčena.

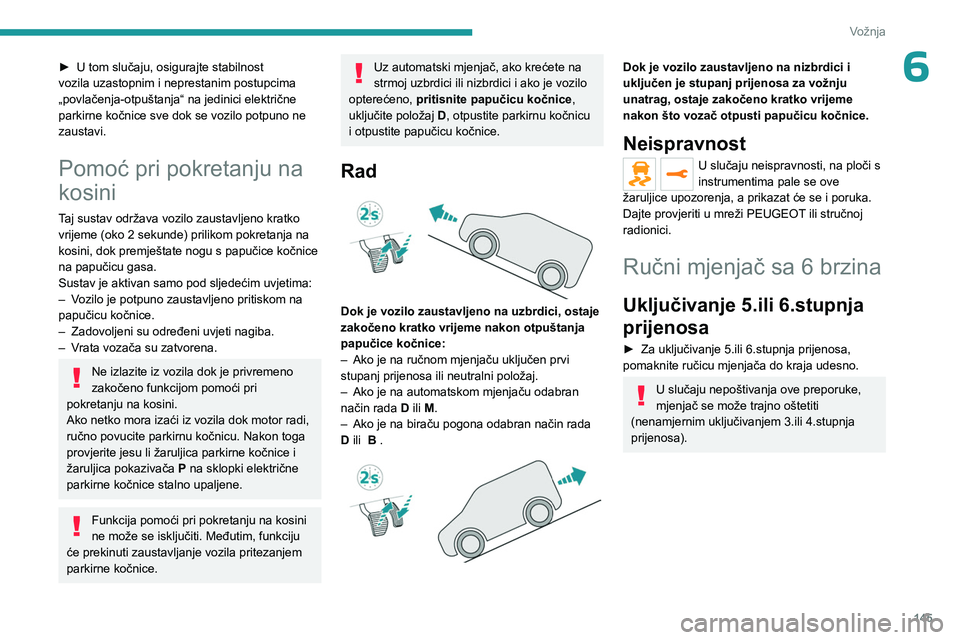

145
Vožnja
6► U tom slučaju, osigurajte stabilnost
vozila uzastopnim i neprestanim postupcima
„povlačenja-otpuštanja“ na jedinici električne
parkirne kočnice sve dok se vozilo potpuno ne
zaustavi.
Pomoć pri pokretanju na
kosini
Taj sustav održava vozilo zaustavljeno kratko
vrijeme (oko 2 sekunde) prilikom pokretanja na
kosini, dok premještate nogu s papučice kočnice
na papučicu gasa.
Sustav je aktivan samo pod sljedećim uvjetima:
–

V
ozilo je potpuno zaustavljeno pritiskom na
papučicu kočnice.
–

Zadovoljeni su određeni uvjeti nagiba.
–


V
rata vozača su zatvorena.
Ne izlazite iz vozila dok je privremeno
zakočeno funkcijom pomoći pri
pokretanju na kosini.
Ako netko mora izaći iz vozila dok motor radi,
ručno povucite parkirnu kočnicu. Nakon toga
provjerite jesu li žaruljica parkirne kočnice i
žaruljica pokazivača P na sklopki električne
parkirne kočnice stalno upaljene.
Funkcija pomoći pri pokretanju na kosini
ne može se isključiti. Međutim, funkciju
će prekinuti zaustavljanje vozila pritezanjem
parkirne kočnice.
Uz automatski mjenjač, ako krećete na
strmoj uzbrdici ili nizbrdici i ako je vozilo
opterećeno, pritisnite papučicu kočnice ,
uključite položaj D, otpustite parkirnu kočnicu
i otpustite papučicu kočnice.
Rad

Dok je vozilo zaustavljeno na uzbrdici, ostaje
zakočeno kratko vrijeme nakon otpuštanja
papučice kočnice:
–

Ako je na ručnom mjenjaču uključen prvi
stupanj prijenosa ili neutralni položaj.
–


Ako je na automatskom mjenjaču odabran
način rada D

ili M.
–

Ako je na biraču pogona odabran način rada
D

ili B .


Dok je vozilo zaustavljeno na nizbrdici i
uključen je stupanj prijenosa za vožnju
unatrag, ostaje zakočeno kratko vrijeme
nakon što vozač otpusti papučicu kočnice.
Neispravnost
U slučaju neispravnosti, na ploči s
instrumentima pale se ove
žaruljice upozorenja, a prikazat će se i poruka.
Dajte provjeriti u mreži PEUGEOT ili stručnoj
radionici.
Ručni mjenjač sa 6 brzina
Uključivanje 5.ili 6.stupnja
prijenosa
► Za uključivanje 5.ili 6.stupnja prijenosa,
pomaknite ručicu mjenjača do kraja udesno.
U slučaju nepoštivanja ove preporuke,
mjenjač se može trajno oštetiti
(nenamjernim uključivanjem 3.ili 4.stupnja
prijenosa).

146
Vožnja
Uključivanje stupnja za
vožnju unatrag


► Podignite prsten ispod kugle i ručicu
pomaknite ulijevo, a zatim prema naprijed.
Stupanj prijenosa za vožnju natrag smije
se uključiti samo ako je vozilo
zaustavljeno i ako motor radi u praznom
hodu.
Kao sigurnosna mjera i radi pomoći pri
pokretanju motora:
–

ručicu mjenjača uvijek postavite u neutralan
položaj,
–


pritisnite papučicu spojke.
Pokazivač promjene
stupnja prijenosa
(Ovisno o motoru)
Taj sustav predviđen je za smanjivanje potrošnje
goriva davanjem preporuke za uključivanje
najprikladnijeg stupnja prijenosa.
Rad
Ovisno o uvjetima vožnje i o opremljenosti vozila,
sustav vam može preporučiti da preskočite jedan
ili više stupnjeva prijenosa.
Preporuke za aktiviranje stupnjeva prijenosa
ne trebaju se smatrati obveznima. Naime,
konfiguracija ceste, promet i sigurnost uvijek su
presudni faktori u izboru najprikladnijeg stupnja
prijenosa. Prema tome, vozač odgovorno
odlučuje o prihvaćanju ili neprihvaćanju
preporuka sustava.
Sustav se ne može isključiti.
U nekim izvedbama s dizelskim motorom
BlueHDi i ručnim mjenjačem sustav može
predložiti prebacivanje u neutralni položaja
(žaruljica N na ploči s instrumentima) radi lakšeg
gašenja motora (način rada STOP sustava Stop
& Start) u određenim uvjetima vožnje.
Uz automatski mjenjač taj sustav je
aktivan samo pri ručnom mijenjanju
brzina.
Podatak se prikazuje u obliku strelice
prema „gore” ili „dolje” na ploči s
instrumentima, uz broj preporučenog stupnja
prijenosa.
Sustav prilagođava preporuke za
promjenu stupnja prijenosa sukladno
uvjetima vožnje (primjerice, nagib,
opterećenje) i načinu vožnje (primjerice,
tražena snaga, ubrzavanje, kočenje).
Sustav nikada neće preporučiti:
–

uključivanje prvog stupnja prijenosa.
–


uključivanje stupnja prijenosa za vožnju
unatrag.
Automatski mjenjač
Automatski mjenjač sa 6 ili 8 stupnjeva prijenosa i elektroničkim mijenjanjem stupnjeva prijenosa.
Postoji i ručni način rada u kojem se stupnjevi
prijenosa sekvencijalno mijenjaju sklopkama iza
obruča upravljača.
Ručica mjenjača
Radi sigurnosti, prije okretanja sklopke,
preporučuje se da nogu zadržite na
papučici kočnice.

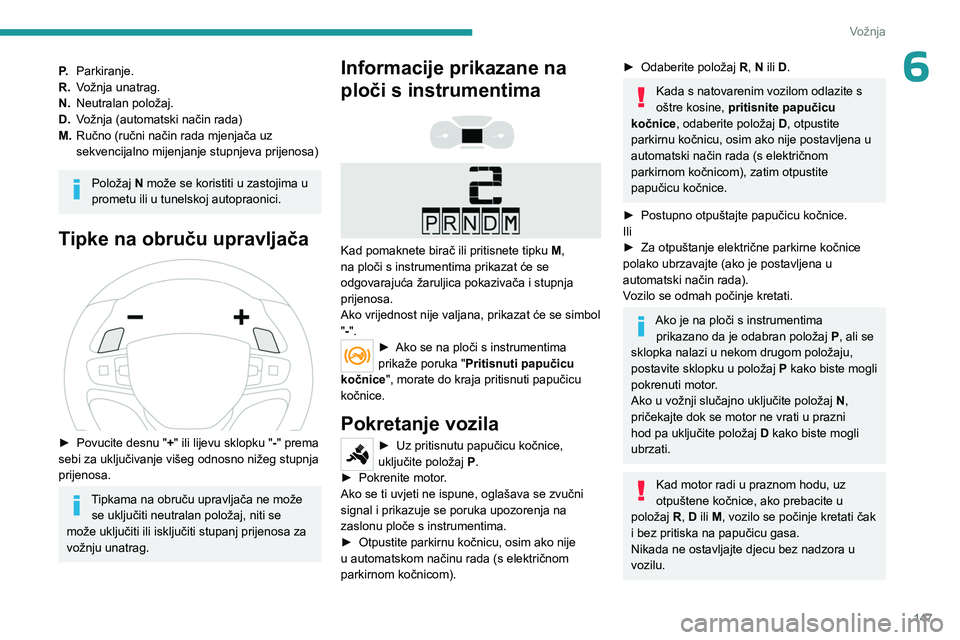

147
Vožnja
6P.Parkiranje.
R. Vožnja unatrag.
N. Neutralan položaj.
D. Vožnja (automatski način rada)
M. Ručno (ručni način rada mjenjača uz
sekvencijalno mijenjanje stupnjeva prijenosa)
Položaj N može se koristiti u zastojima u
prometu ili u tunelskoj autopraonici.
Tipke na obruču upravljača

► Povucite desnu " + " ili lijevu sklopku "-" prema
sebi za uključivanje višeg odnosno nižeg stupnja
prijenosa.
Tipkama na obruču upravljača ne može se uključiti neutralan položaj, niti se
može uključiti ili isključiti stupanj prijenosa za
vožnju unatrag.
Informacije prikazane na
ploči s instrumentima




Kad pomaknete birač ili pritisnete tipku M ,
na ploči s instrumentima prikazat će se
odgovarajuća žaruljica pokazivača i stupnja
prijenosa.
Ako vrijednost nije valjana, prikazat će se simbol
"-".
► Ako se na ploči s instrumentima
prikaže poruka " Pritisnuti papučicu
kočnice
", morate do kraja pritisnuti papučicu
kočnice.
Pokretanje vozila
► Uz pritisnutu papučicu kočnice,
uključite položaj P
.
►

Pokrenite motor
.
Ako se ti uvjeti ne ispune, oglašava se zvučni
signal i prikazuje se poruka upozorenja na
zaslonu ploče s instrumentima.
►

Otpustite parkirnu kočnicu, osim ako nije
u automatskom načinu rada (s električnom
parkirnom kočnicom).
► Odaberite položaj R , N ili D.
Kada s natovarenim vozilom odlazite s
oštre kosine, pritisnite papučicu
kočnice, odaberite položaj D, otpustite
parkirnu kočnicu, osim ako nije postavljena u
automatski način rada (s električnom
parkirnom kočnicom), zatim otpustite
papučicu kočnice.
►

Postupno otpuštajte papučicu kočnice.
Ili
►


Za otpuštanje električne parkirne kočnice
polako ubrzavajte (ako je postavljena u
automatski način rada).
V

ozilo se odmah počinje kretati.
Ako je na ploči s instrumentima prikazano da je odabran položaj P, ali se
sklopka nalazi u nekom drugom položaju,
postavite sklopku u položaj P kako biste mogli
pokrenuti motor.
Ako u vožnji slučajno uključite položaj N,
pričekajte dok se motor ne vrati u prazni
hod pa uključite položaj D kako biste mogli
ubrzati.
Kad motor radi u praznom hodu, uz
otpuštene kočnice, ako prebacite u
položaj R, D ili M, vozilo se počinje kretati čak
i bez pritiska na papučicu gasa.
Nikada ne ostavljajte djecu bez nadzora u
vozilu.

148
Vožnja

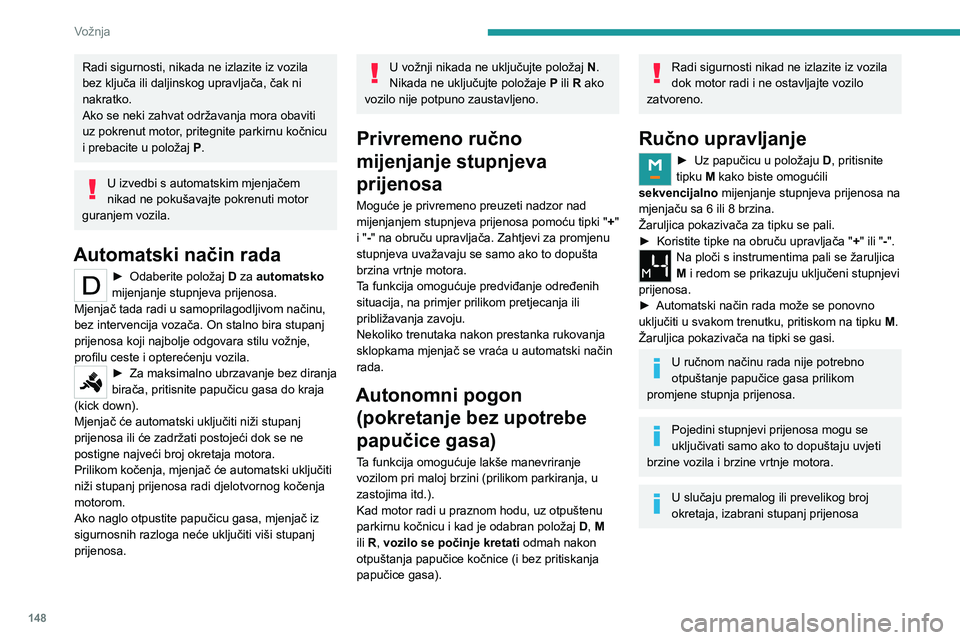

Radi sigurnosti, nikada ne izlazite iz vozila
bez ključa ili daljinskog upravljača, čak ni
nakratko.
Ako se neki zahvat održavanja mora obaviti
uz pokrenut motor, pritegnite parkirnu kočnicu
i prebacite u položaj P.
U izvedbi s automatskim mjenjačem
nikad ne pokušavajte pokrenuti motor
guranjem vozila.
Automatski način rada
► Odaberite položaj D za automatsko
mijenjanje stupnjeva prijenosa.
Mjenjač tada radi u samoprilagodljivom načinu,
bez intervencija vozača. On stalno bira stupanj
prijenosa koji najbolje odgovara stilu vožnje,
profilu ceste i opterećenju vozila.
► Za maksimalno ubrzavanje bez diranja
birača, pritisnite papučicu gasa do kraja
(kick down).
Mjenjač će automatski uključiti niži stupanj
prijenosa ili će zadržati postojeći dok se ne
postigne najveći broj okretaja motora.
Prilikom kočenja, mjenjač će automatski uključiti
niži stupanj prijenosa radi djelotvornog kočenja
motorom.
Ako naglo otpustite papučicu gasa, mjenjač iz
sigurnosnih razloga neće uključiti viši stupanj
prijenosa.
U vožnji nikada ne uključujte položaj N.
Nikada ne uključujte položaje P ili R ako
vozilo nije potpuno zaustavljeno.
Privremeno ručno
mijenjanje stupnjeva
prijenosa
Moguće je privremeno preuzeti nadzor nad
mijenjanjem stupnjeva prijenosa pomoću tipki " +"
i "-" na obruču upravljača. Zahtjevi za promjenu
stupnjeva uvažavaju se samo ako to dopušta
brzina vrtnje motora.
Ta funkcija omogućuje predviđanje određenih
situacija, na primjer prilikom pretjecanja ili
približavanja zavoju.
Nekoliko trenutaka nakon prestanka rukovanja
sklopkama mjenjač se vraća u automatski način
rada.
Autonomni pogon (pokretanje bez upotrebe
papučice gasa)
Ta funkcija omogućuje lakše manevriranje
vozilom pri maloj brzini (prilikom parkiranja, u
zastojima itd.).
Kad motor radi u praznom hodu, uz otpuštenu
parkirnu kočnicu i kad je odabran položaj D, M
ili R, vozilo se počinje kretati odmah nakon
otpuštanja papučice kočnice (i bez pritiskanja
papučice gasa).
Radi sigurnosti nikad ne izlazite iz vozila
dok motor radi i ne ostavljajte vozilo
zatvoreno.
Ručno upravljanje
► Uz papuč icu u položaju D, pritisnite
tipku M kako biste omogućili
sekvencijalno mijenjanje stupnjeva prijenosa na
mjenjaču sa 6 ili 8 brzina.
Žaruljica pokazivača za tipku se pali.
►

Koristite tipke na obruču upravljača " +

" ili "-".
Na ploči s instrumentima pali se žaruljica
M i redom se prikazuju uključeni stupnjevi
prijenosa.
►

Automatski način rada može se ponovno
uključiti u svakom trenutku, pritiskom na tipku M

.
Žaruljica pokazivača na tipki se gasi.
U ručnom načinu rada nije potrebno
otpuštanje papučice gasa prilikom
promjene stupnja prijenosa.
Pojedini stupnjevi prijenosa mogu se
uključivati samo ako to dopuštaju uvjeti
brzine vozila i brzine vrtnje motora.
U slučaju premalog ili prevelikog broj
okretaja, izabrani stupanj prijenosa

149
Vožnja
6bljeska nekoliko sekundi, zatim se prikazuje
stvarno uključen stupanj prijenosa.
Kad je vozilo zaustavljeno ili se kreće vrlo
sporo, mjenjač automatski uključuje stupanj
prijenosa M1.
Radi sprečavanja preopterećenja kočnica
na strmoj nizbrdici, smanjite brzinu
kočenjem motorom (uključite niži stupanj
prijenosa).
U slučaju dugotrajnog pritiskanja papučice
kočnice može doći do pregrijavanja kočnica,
što bi ih moglo oštetiti, ili bi sustav kočnica
mogao prestati djelovati.
Koristite kočnice samo kada je to potrebno –
za usporavanje ili zaustavljanje vozila.
Ovisno o konfiguraciji ceste (npr. brdska
cesta), preporučuje se ručno mijenjanje
brzina.
Automatski način rada možda neće uvijek
biti najbolji odabir te u njemu nije moguće
kočenje motorom.
Nevaljana vrijednost tijekom
ručnog rada
Ovaj simbol se prikazuje ako stupanj
prijenosa nije dobro uključen (ako ručica
ostane u međupoložaju).
►

Ispravno postavite sklopku mjenjača u neki
položaj.
Gašenje motora
Prije gašenja motora, odaberite položaj P i
pritegnite parkirnu kočnicu kako biste imobilizirali
vozilo, osim ako nije postavljeno u automatski
način rada (s električnom parkirnom kočnicom).
Provjerite je li uključen način rada P i je li
izvršeno automatsko pritezanje električne
parkirne kočnice; ako nije, pritegnite je ručno.
Odgovarajuće žaruljice pokazivača u ručici
mjenjača i sklopke električne parkirne kočnice
moraju biti upaljene, kao i one na ploči s
instrumentima.
Prilikom prebacivanja u položaj P može
se osjetiti zapinjanje.
Ako ručica mjenjača nije u položaju P, na
to će vas upozoriti zvučni signal i poruka u
trenutku otvaranja vozačevih vrata odnosno
oko 45 sekundi nakon prekida kontakta.
►

Postavite birač pogona u položaj P

; zvučni
signal se prekida, a poruka nestaje.
Kada se natovareno vozilo nalazi na
oštroj kosini, pri tisnite papučicu
kočnice, odaberite položaj P, pritegnite
parkirnu kočnicu, osim ako nije postavljena u
automatski način rada (s električnom
parkirnom kočnicom), zatim otpustite
papučicu kočnice.
Prije izlaska iz vozila uvijek provjerite je li
ručica u položaju P.
Neispravnost
Uz uključen kontakt, na ploči s instrumentima
prikazat će se poruka koja označava grešku
mjenjača.
U tom slučaju, mjenjač odlazi u pomoćni način
rada i blokira se u 3
. stupnju prijenosa. Može se
dogoditi da osjetite značajan trzaj (bez opasnosti
za mjenjač) prilikom prebacivanja iz načina P u
R te iz načina N u R.
Ne vozite brže od 100
km/h ako je to dopušteno
lokalnim propisima.
Dajte provjeriti u mreži PEUGEOT ili stručnoj
radionici.
Postoji opasnost od oštećenja mjenjača:
– Ako se istovremeno pritisnu papučica
kočnice i gasa.
–

U slučaju neispravnosti akumulatora,
prisilnim prebacivanjem ručice mjenjača iz
položaja P

u drugi položaj.
Uz automatski mjenjač, nikad ne
pokušavajte pokrenuti motor guranjem
vozila.

150
Vožnja

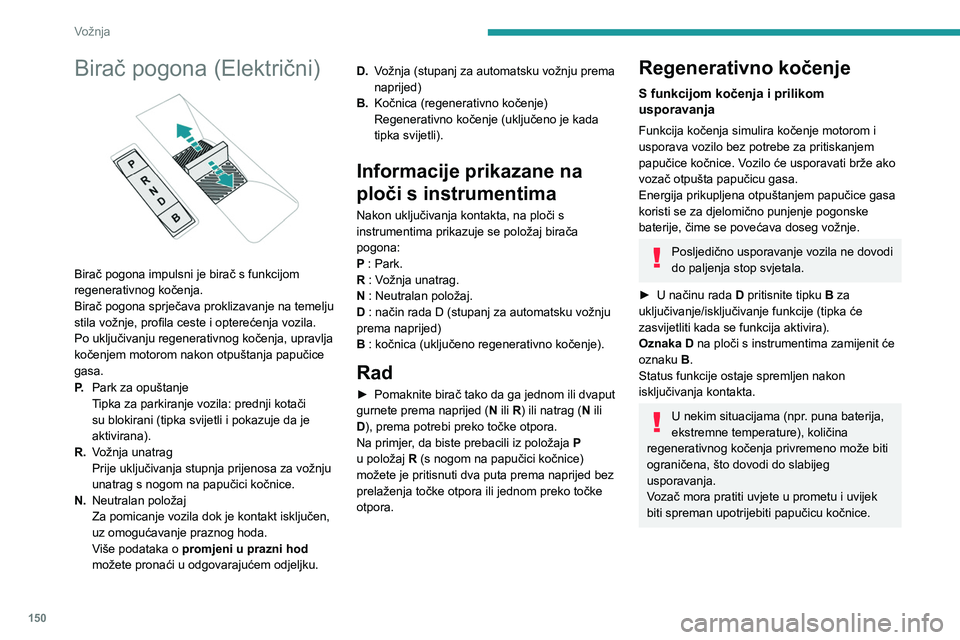

Birač pogona (Električni)

Birač pogona impulsni je birač s funkcijom
regenerativnog kočenja.
Birač pogona sprječava proklizavanje na temelju
stila vožnje, profila ceste i opterećenja vozila.
Po uključivanju regenerativnog kočenja, upravlja
kočenjem motorom nakon otpuštanja papučice
gasa.
P.Park za opuštanje
Tipka za parkiranje vozila: prednji kotači
su blokirani (tipka svijetli i pokazuje da je
aktivirana).
R. Vožnja unatrag
Prije uključivanja stupnja prijenosa za vožnju
unatrag s nogom na papučici kočnice.
N. Neutralan položaj
Za pomicanje vozila dok je kontakt isključen,
uz omogućavanje praznog hoda.
Više podataka o promjeni u prazni hod
možete pronaći u odgovarajućem odjeljku. D.
Vožnja (stupanj za automatsku vožnju prema
naprijed)
B. Kočnica (regenerativno kočenje)
Regenerativno kočenje (uključeno je kada
tipka svijetli).
Informacije prikazane na
ploči s instrumentima
Nakon uključivanja kontakta, na ploči s
instrumentima prikazuje se položaj birača
pogona:
P : Park.
R : Vožnja unatrag.
N : Neutralan položaj.
D : način rada D (stupanj za automatsku vožnju
prema naprijed)
B : kočnica (uključeno regenerativno kočenje).
Rad
► Pomaknite birač tako da ga jednom ili dvaput
gurnete prema naprijed ( N
ili R) ili natrag (N ili
D), prema potrebi preko točke otpora.
Na primjer, da biste prebacili iz položaja

P

u položaj

R
(s nogom na papučici kočnice)
možete je pritisnuti dva puta prema naprijed bez
prelaženja točke otpora ili jednom preko točke
otpora.
Regenerativno kočenje
S funkcijom kočenja i prilikom
usporavanja
Funkcija kočenja simulira kočenje motorom i
usporava vozilo bez potrebe za pritiskanjem
papučice kočnice. Vozilo će usporavati brže ako
vozač otpušta papučicu gasa.
Energija prikupljena otpuštanjem papučice gasa
koristi se za djelomično punjenje pogonske
baterije, čime se povećava doseg vožnje.
Posljedično usporavanje vozila ne dovodi
do paljenja stop svjetala.
►

U načinu rada D

pritisnite tipku B za
uključivanje/isključivanje funkcije (tipka će
zasvijetliti kada se funkcija aktivira).
Oznaka D na ploči s instrumentima zamijenit će
oznaku B.
Status funkcije ostaje spremljen nakon
isključivanja kontakta.
U nekim situacijama (npr. puna baterija,
ekstremne temperature), količina
regenerativnog kočenja privremeno može biti
ograničena, što dovodi do slabijeg
usporavanja.
Vozač mora pratiti uvjete u prometu i uvijek
biti spreman upotrijebiti papučicu kočnice.
