2023 PEUGEOT EXPERT Upute Za Rukovanje (in Croatian)

11 9

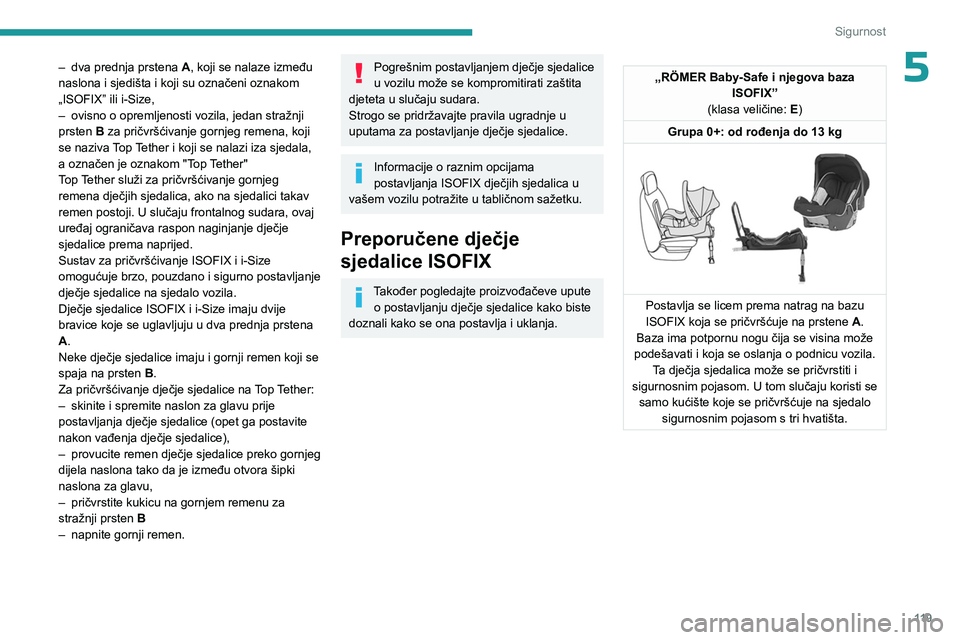

Sigurnost
5– dva prednja prstena A , koji se nalaze između
naslona i sjedišta i koji su označeni oznakom
„ISOFIX” ili i-Size,
–

ovisno o opremljenosti vozila, jedan stražnji
prsten

B za pričvršćivanje gornjeg remena, koji
se naziva Top Tether i koji se nalazi iza sjedala,
a označen je oznakom "Top Tether"
Top Tether služi za pričvršćivanje gornjeg
remena dječjih sjedalica, ako na sjedalici takav
remen postoji. U slučaju frontalnog sudara, ovaj
uređaj ograničava raspon naginjanje dječje
sjedalice prema naprijed.
Sustav za pričvršćivanje ISOFIX i i-Size
omogućuje brzo, pouzdano i sigurno postavljanje
dječje sjedalice na sjedalo vozila.
Dječje sjedalice ISOFIX i i-Size imaju dvije
bravice koje se uglavljuju u dva prednja prstena
A.
Neke dječje sjedalice imaju i gornji remen koji se
spaja na prsten B.
Za pričvršćivanje dječje sjedalice na Top Tether:
–

skinite i spremite naslon za glavu prije
postavljanja dječje sjedalice (opet ga postavite
nakon vađenja dječje sjedalice),
–


provucite remen dječje sjedalice preko gornjeg
dijela naslona tako da je između otvora šipki
naslona za glavu,
–


pričvrstite kukicu na gornjem remenu za
stražnji prsten

B
–

napnite gornji remen.
Pogrešnim postavljanjem dječje sjedalice
u vozilu može se kompromitirati zaštita
djeteta u slučaju sudara.
Strogo se pridržavajte pravila ugradnje u
uputama za postavljanje dječje sjedalice.
Informacije o raznim opcijama
postavljanja ISOFIX dječjih sjedalica u
vašem vozilu potražite u tabličnom sažetku.
Preporučene dječje
sjedalice ISOFIX
Također pogledajte proizvođačeve upute o postavljanju dječje sjedalice kako biste
doznali kako se ona postavlja i uklanja.
„RÖMER Baby-Safe i njegova baza ISOFIX”
(klasa veličine: E)
Grupa 0+: od rođenja do 13 kg


Postavlja se licem prema natrag na bazu ISOFIX koja se pričvršćuje na prstene A.
Baza ima potpornu nogu čija se visina može
podešavati i koja se oslanja o podnicu vozila. Ta dječja sjedalica može se pričvrstiti i
sigurnosnim pojasom. U tom slučaju koristi se samo kućište koje se pričvršćuje na sjedalo sigurnosnim pojasom s tri hvatišta.

120

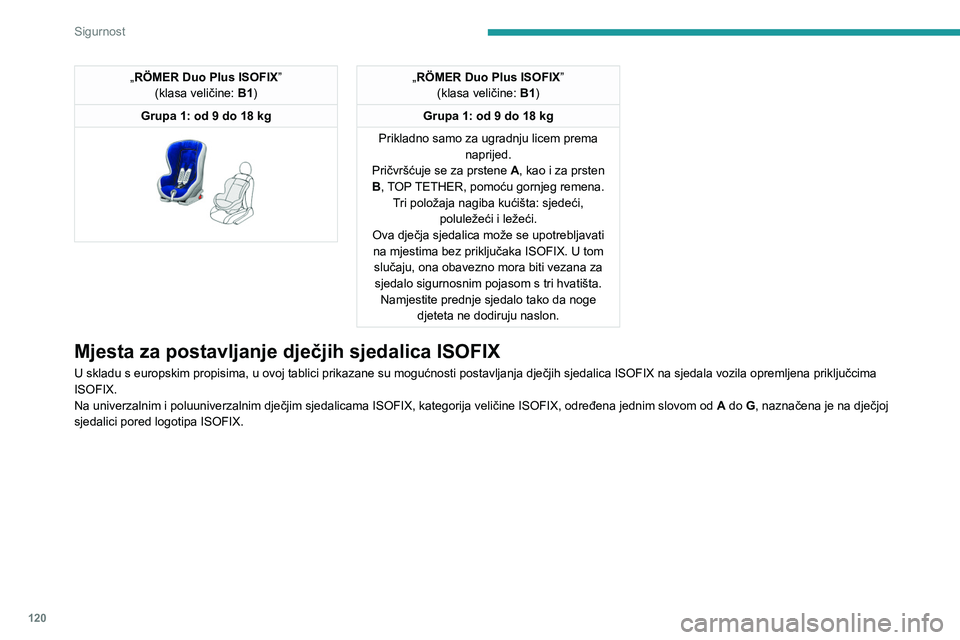

Sigurnost
„RÖMER Duo Plus ISOFIX”
(klasa veličine: B1)
Grupa 1: od 9 do 18 kg


„RÖMER Duo Plus ISOFIX ”
(klasa veličine: B1)
Grupa 1: od 9 do 18 kg
Prikladno samo za ugradnju licem prema naprijed.
Pričvršćuje se za prstene A, kao i za prsten
B, TOP TETHER, pomoću gornjeg remena. Tri položaja nagiba kućišta: sjedeći, poluležeći i ležeći.
Ova dječja sjedalica može se upotrebljavati na mjestima bez priključaka ISOFIX. U tom slučaju, ona obavezno mora biti vezana za sjedalo sigurnosnim pojasom s tri hvatišta. Namjestite prednje sjedalo tako da noge djeteta ne dodiruju naslon.
Mjesta za postavljanje dječjih sjedalica ISOFIX
U skladu s europskim propisima, u ovoj tablici prikazane su mogućnosti postavljanja dječjih sjedalica ISOFIX na sjedala vozila opremljena priključcima
ISOFIX.
Na univerzalnim i poluuniverzalnim dječjim sjedalicama ISOFIX, kategorija veličine ISOFIX, određena jednim slovom od A do G, naznačena je na dječjoj
sjedalici pored logotipa ISOFIX.

121

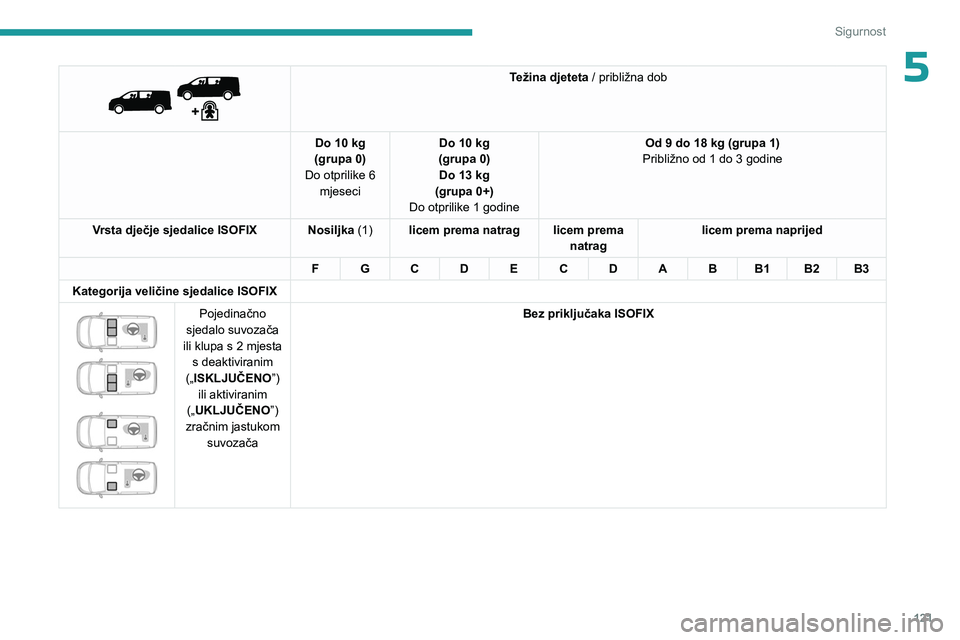

Sigurnost
5

Težina djeteta / približna dob
Do 10 kg
(grupa 0)
Do otprilike 6 mjeseci Do 10 kg
(grupa 0) Do 13 kg
(grupa 0+)
Do otprilike 1 godine Od 9 do 18 kg (grupa 1)
Približno od 1 do 3 godine
Vrsta dječje sjedalice ISOFIX Nosiljka (1) licem prema natrag licem prema
natraglicem prema naprijed
F G C D E C D A B B1 B2 B3
Kategorija veličine sjedalice ISOFIX




Pojedinačno
sjedalo suvozača
ili klupa s 2 mjesta s deaktiviranim
(„ISKLJUČENO”) ili aktiviranim
(„UKLJUČENO ”)
zračnim jastukom suvozača Bez priključaka ISOFIX

122

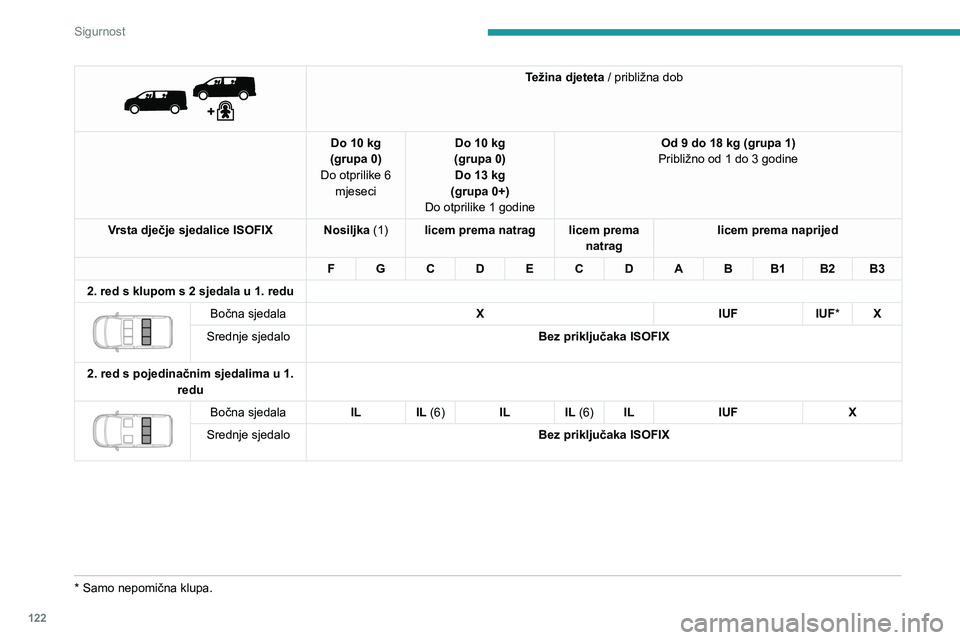

Sigurnost


Težina djeteta / približna dob
Do 10 kg
(grupa 0)
Do otprilike 6 mjeseci Do 10 kg
(grupa 0) Do 13 kg
(grupa 0+)
Do otprilike 1 godine Od 9 do 18 kg (grupa 1)
Približno od 1 do 3 godine
Vrsta dječje sjedalice ISOFIX Nosiljka (1) licem prema natrag licem prema
natraglicem prema naprijed
F G C D E C D A B B1 B2 B3
2. red s klupom s 2 sjedala u 1. redu


Bočna sjedala XIUFIUF*X
Srednje sjedalo Bez priključaka ISOFIX
2. red s pojedinačnim sjedalima u 1. redu


Bočna sjedala IL IL (6) IL IL (6)ILIUF X
Srednje sjedalo Bez priključaka ISOFIX
* Samo nepomična klupa.

123

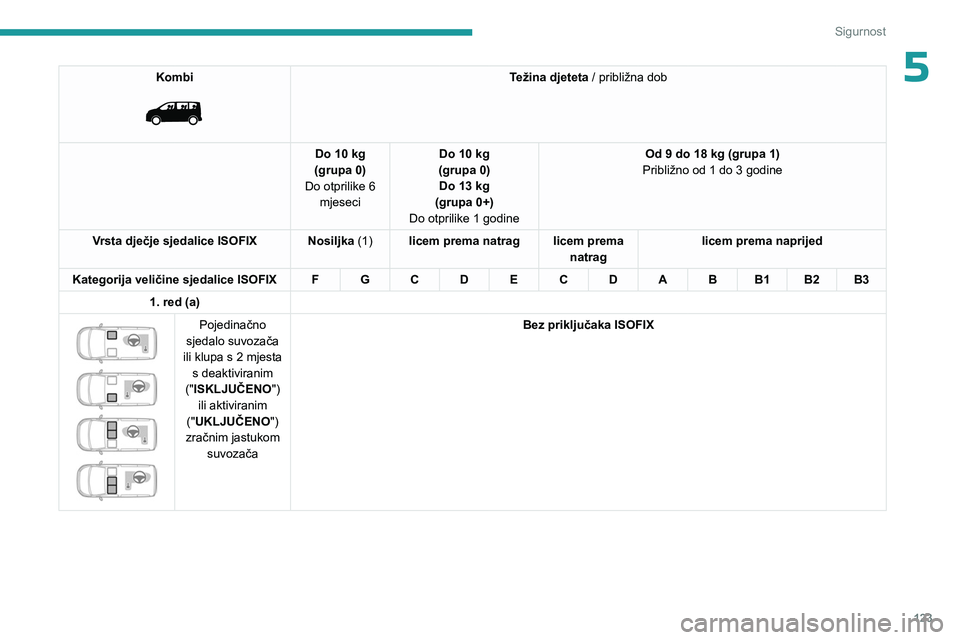

Sigurnost
5Kombi

Težina djeteta / približna dob
Do 10 kg
(grupa 0)
Do otprilike 6 mjeseci Do 10 kg
(grupa 0) Do 13 kg
(grupa 0+)
Do otprilike 1 godine Od 9 do 18 kg (grupa 1)
Približno od 1 do 3 godine
Vrsta dječje sjedalice ISOFIX Nosiljka (1) licem prema natrag licem prema
natraglicem prema naprijed
Kategorija veličine sjedalice ISOFIX F G C D E C D A B B1 B2 B3
1. red (a)


Pojedinačno
sjedalo suvozača
ili klupa s 2 mjesta s deaktiviranim
("ISKLJUČENO") ili aktiviranim
("UKLJUČENO ")
zračnim jastukom suvozača Bez priključaka ISOFIX

124

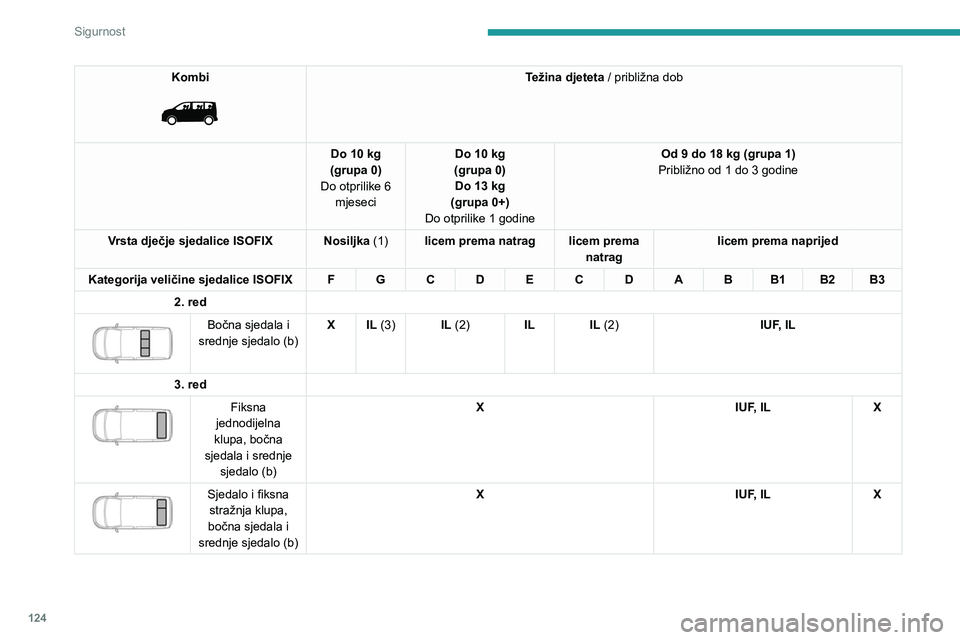

Sigurnost
Kombi

Težina djeteta / približna dob
Do 10 kg
(grupa 0)
Do otprilike 6 mjeseci Do 10 kg
(grupa 0) Do 13 kg
(grupa 0+)
Do otprilike 1 godine Od 9 do 18 kg (grupa 1)
Približno od 1 do 3 godine
Vrsta dječje sjedalice ISOFIX Nosiljka (1) licem prema natrag licem prema
natraglicem prema naprijed
Kategorija veličine sjedalice ISOFIX F G C D E C D A B B1 B2 B3
2. red


Bočna sjedala i
srednje sjedalo (b) X
IL (3) IL (2) IL IL (2) IUF, IL
3. red


Fiksna
jednodijelna
klupa, bočna
sjedala i srednje sjedalo (b) X
IUF, ILX


Sjedalo i fiksna
stražnja klupa,
bočna sjedala i
srednje sjedalo (b) X
IUF, ILX

125

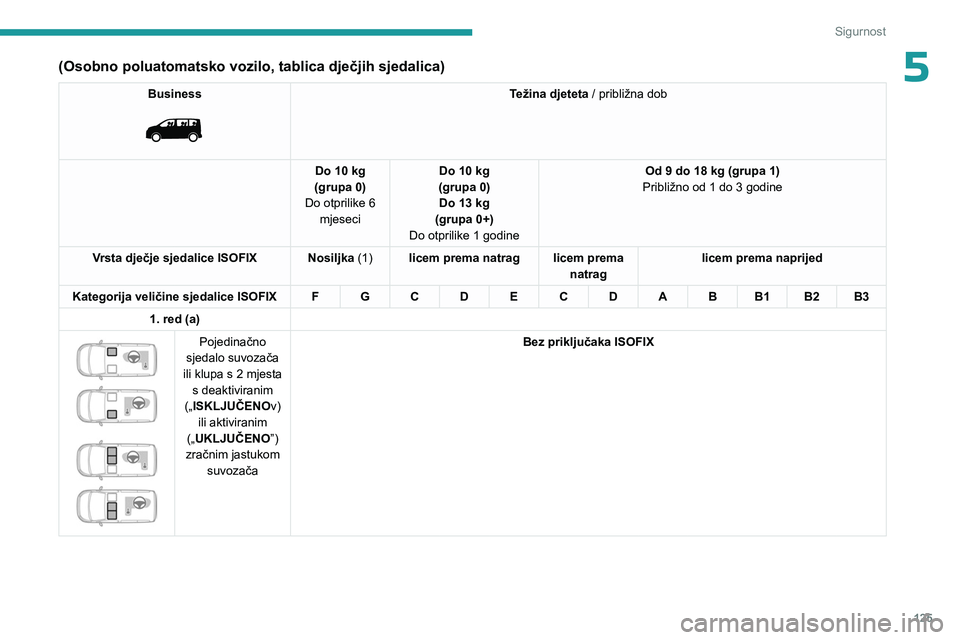

Sigurnost
5(Osobno poluatomatsko vozilo, tablica dječjih sjedalica)
Business

Težina djeteta / približna dob
Do 10 kg
(grupa 0)
Do otprilike 6 mjeseci Do 10 kg
(grupa 0) Do 13 kg
(grupa 0+)
Do otprilike 1 godine Od 9 do 18 kg (grupa 1)
Približno od 1 do 3 godine
Vrsta dječje sjedalice ISOFIX Nosiljka (1) licem prema natrag licem prema
natraglicem prema naprijed
Kategorija veličine sjedalice ISOFIX F G C D E C D A B B1 B2 B3
1. red (a)




Pojedinačno
sjedalo suvozača
ili klupa s 2 mjesta s deaktiviranim
(„ISKLJUČENOv) ili aktiviranim
(„UKLJUČENO ”)
zračnim jastukom suvozača Bez priključaka ISOFIX

126

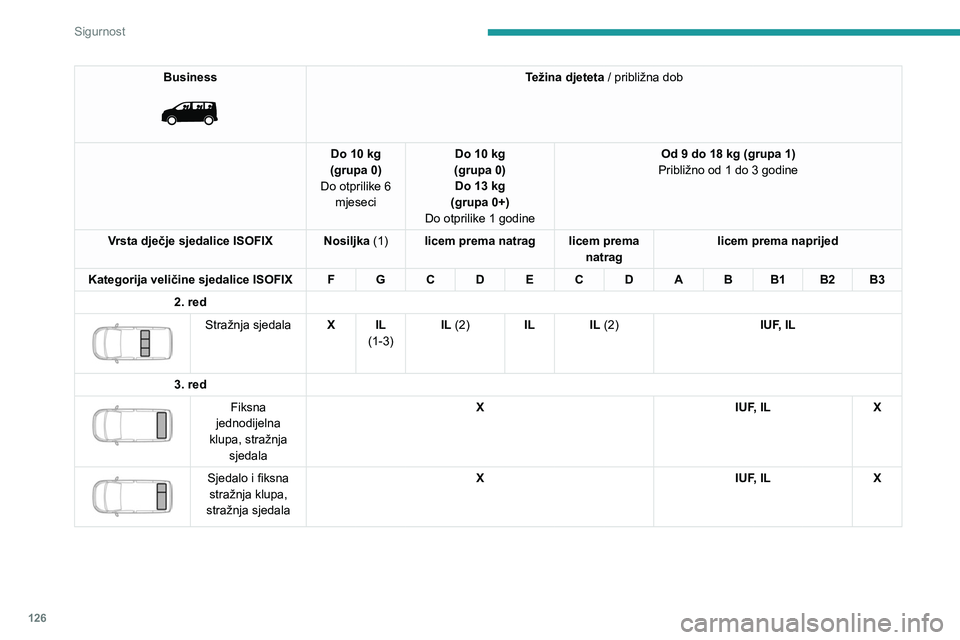

Sigurnost
Business

Težina djeteta / približna dob
Do 10 kg
(grupa 0)
Do otprilike 6 mjeseci Do 10 kg
(grupa 0) Do 13 kg
(grupa 0+)
Do otprilike 1 godine Od 9 do 18 kg (grupa 1)
Približno od 1 do 3 godine
Vrsta dječje sjedalice ISOFIX Nosiljka (1) licem prema natrag licem prema
natraglicem prema naprijed
Kategorija veličine sjedalice ISOFIX F G C D E C D A B B1 B2 B3
2. red


Stražnja sjedala XIL
(1-3) IL (2)
IL IL (2) IUF, IL
3. red


Fiksna
jednodijelna
klupa, stražnja sjedala X
IUF, ILX


Sjedalo i fiksna
stražnja klupa,
stražnja sjedala X
IUF, ILX
