2023 PEUGEOT EXPERT audio

3

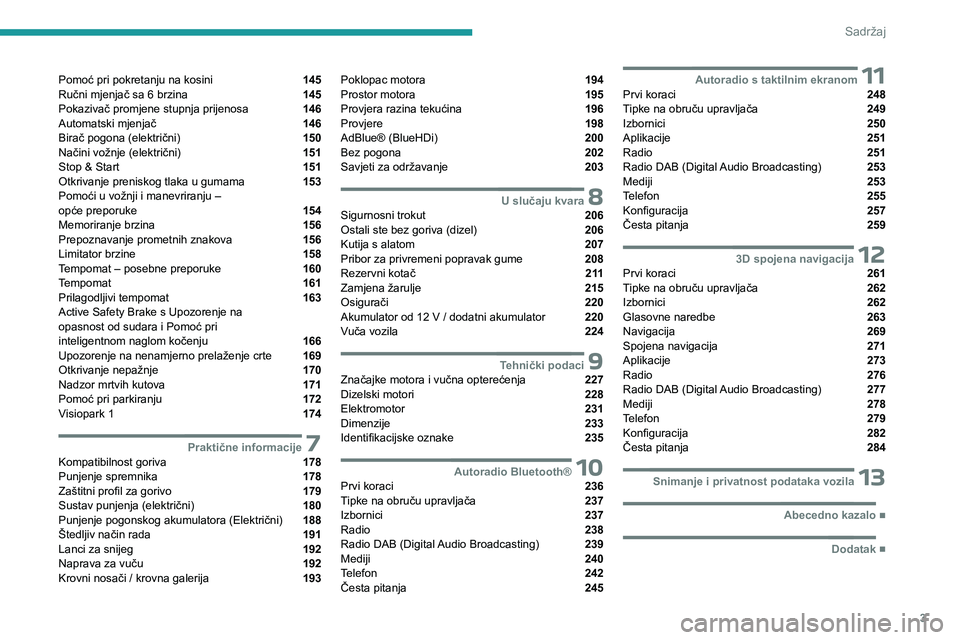

Sadržaj
Pomoć pri pokretanju na kosini 145
Ručni mjenjač sa 6 brzina 145
Pokazivač promjene stupnja prijenosa 146
Automatski mjenjač 146
Birač pogona (električni) 150

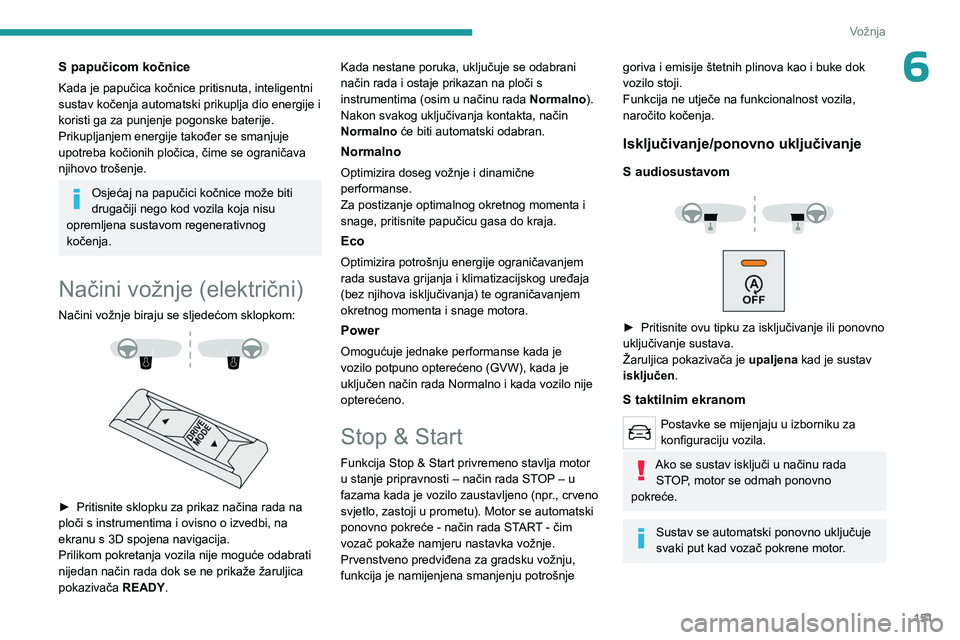

Načini vožnje (električni) 151
Stop & Start 151
Otkrivanje preniskog tlaka u gumama 153
Pomoći u vožnji i manevriranju –
opće preporuke
154
Memoriranje brzina 156
Prepoznavanje prometnih znakova 156
Limitator brzine 158
Tempomat – posebne preporuke 160
Tempomat 161
Prilagodljivi tempomat 163
Active Safety Brake s Upozorenje na
opasnost od sudara i Pomoć pri
inteligentnom naglom kočenju
166
Upozorenje na nenamjerno prelaženje crte 169
Otkrivanje nepažnje 170
Nadzor mrtvih kutova 171
Pomoć pri parkiranju 172
Visiopark 1 174
 7Praktične informacijeKompatibilnost goriva 178
Punjenje spremnika 178
Zaštitni profil za gorivo 179
Sustav punjenja (električni) 180
Punjenje pogonskog akumulatora (Električni) 188
Štedljiv način rada 191
Lanci za snijeg 192
Naprava za vuču 192
Krovni nosači / krovna galerija 193
Poklopac motora 194
Prostor motora 195
Provjera razina tekućina 196
Provjere 198
AdBlue® (BlueHDi) 200
Bez pogona 202
Savjeti za održavanje 203
 8U slučaju kvaraSigurnosni trokut 206
Ostali ste bez goriva (dizel) 206
Kutija s alatom 207
Pribor za privremeni popravak gume 208
Rezervni kotač 2 11
Zamjena žarulje 215
Osigurači 220
Akumulator od 12

V

/ dodatni akumulator 220
Vuča vozila 224
 9Tehnički podaciZnačajke motora i vučna opterećenja 227
Dizelski motori 228
Elektromotor 231
Dimenzije 233
Identifikacijske oznake 235
 10Autoradio Bluetooth®Prvi koraci 236
Tipke na obruču upravljača 237
Izbornici 237
Radio 238
Radio DAB (Digital Audio Broadcasting) 239
Mediji 240
Telefon 242
Česta pitanja 245
  11Autoradio s taktilnim ekranomPrvi koraci 248
Tipke na obruču upravljača 249
Izbornici 250
Aplikacije 251
Radio 251
Radio DAB (Digital Audio Broadcasting) 253
Mediji 253
Telefon 255
Konfiguracija 257
Česta pitanja 259
 123D spojena navigacijaPrvi koraci 261
Tipke na obruču upravljača 262
Izbornici 262
Glasovne naredbe 263
Navigacija 269
Spojena navigacija 271
Aplikacije 273
Radio 276
Radio DAB (Digital Audio Broadcasting) 277
Mediji 278
Telefon 279
Konfiguracija 282
Česta pitanja 284
 13Snimanje i privatnost podataka vozila
 ■
Abecedno kazalo
 ■
Dodatak

11
Instrumenti

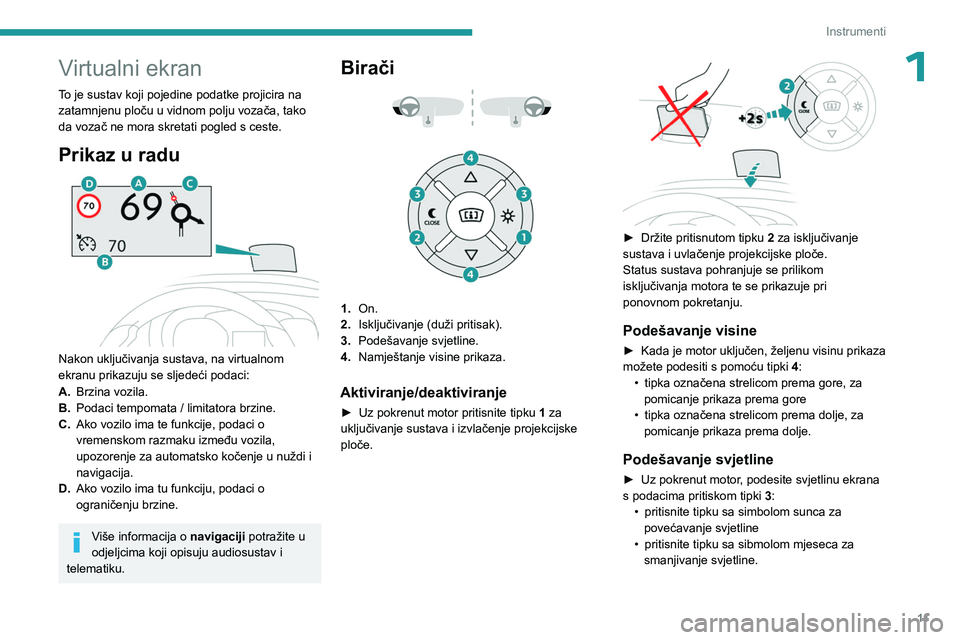

1Virtualni ekran
To je sustav koji pojedine podatke projicira na zatamnjenu ploču u vidnom polju vozača, tako
da vozač ne mora skretati pogled s ceste.
Prikaz u radu

Nakon uključivanja sustava, na virtualnom
ekranu prikazuju se sljedeći podaci:
A. Brzina vozila.
B. Podaci tempomata / limitatora brzine.
C. Ako vozilo ima te funkcije, podaci o
vremenskom razmaku između vozila,
upozorenje za automatsko kočenje u nuždi i
navigacija.
D. Ako vozilo ima tu funkciju, podaci o
ograničenju brzine.
Više informacija o navigaciji potražite u
odjeljcima koji opisuju audiosustav i
telematiku.
Birači

1. On.
2. Isključivanje (duži pritisak).
3. Podešavanje svjetline.
4. Namještanje visine prikaza.
Aktiviranje/deaktiviranje
► Uz pokrenut motor pritisnite tipku 1 za
uključivanje sustava i izvlačenje projekcijske
ploče.


► Držite pritisnutom tipku 2 za isključivanje
sustava i uvlačenje projekcijske ploče.
Status sustava pohranjuje se prilikom
isključivanja motora te se prikazuje pri
ponovnom pokretanju.
Podešavanje visine
► Kada je motor uključen, željenu visinu prikaza
možete podesiti s pomoću tipki 4
:
•

tipka označena strelicom prema gore, za
pomicanje prikaza prema gore
•


tipka označena strelicom prema dolje, za
pomicanje prikaza prema dolje.
Podešavanje svjetline
► Uz pokrenut motor , podesite svjetlinu ekrana
s podacima pritiskom tipki 3:
•

pritisnite tipku sa simbolom sunca za
povećavanje svjetline
•


pritisnite tipku sa sibmolom mjeseca za
smanjivanje svjetline.

26
Instrumenti

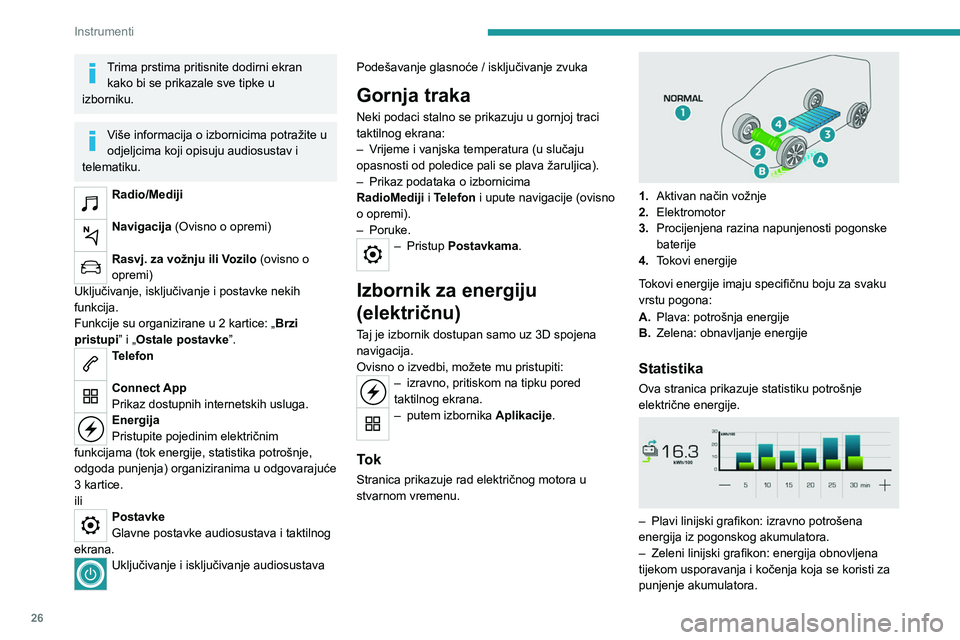

Trima prstima pritisnite dodirni ekran kako bi se prikazale sve tipke u
izborniku.
Više informacija o izbornicima potražite u
odjeljcima koji opisuju audiosustav i
telematiku.
Radio/Mediji
Navigacija (Ovisno o opremi)
Rasvj. za vožnju ili Vozilo (ovisno o
opremi)
Uključivanje, isključivanje i postavke nekih
funkcija.
Funkcije su organizirane u 2 kartice: „ Brzi
pristupi” i „Ostale postavke”.
Telefon
Connect App
Prikaz dostupnih internetskih usluga.
Energija
Pristupite pojedinim električnim
funkcijama (tok energije, statistika potrošnje,
odgoda punjenja) organiziranima u odgovarajuće
3 kartice.
ili
Postavke
Glavne postavke audiosustava i taktilnog
ekrana.
Uključivanje i isključivanje audiosustava Podešavanje glasnoće / isključivanje zvuka
Gornja traka
Neki podaci stalno se prikazuju u gornjoj traci
taktilnog ekrana:
–

V
rijeme i vanjska temperatura (u slučaju
opasnosti od poledice pali se plava žaruljica).
–

Prikaz podataka o izbornicima
RadioMediji

i Telefon i upute navigacije (ovisno
o opremi).
–

Poruke.
– Pristup Postavkama .
Izbornik za energiju
(električnu)
Taj je izbornik dostupan samo uz 3D spojena
navigacija.
Ovisno o izvedbi, možete mu pristupiti:
– izravno, pritiskom na tipku pored
taktilnog ekrana.
– putem izbo rnika Aplikacije.
To k
Stranica prikazuje rad električnog motora u
stvarnom vremenu.


1.Aktivan način vožnje
2. Elektromotor
3. Procijenjena razina napunjenosti pogonske
baterije
4. Tokovi energije
Tokovi energije imaju specifičnu boju za svaku
vrstu pogona:
A. Plava: potrošnja energije
B. Zelena: obnavljanje energije
Statistika
Ova stranica prikazuje statistiku potrošnje
električne energije.


– Plavi linijski grafikon: izravno potrošena
energija iz pogonskog akumulatora.
–

Zeleni linijski grafikon: energija obnovljena
tijekom usporavanja i kočenja koja se koristi za
punjenje akumulatora.

70
Jednostavnost korištenja i komfor

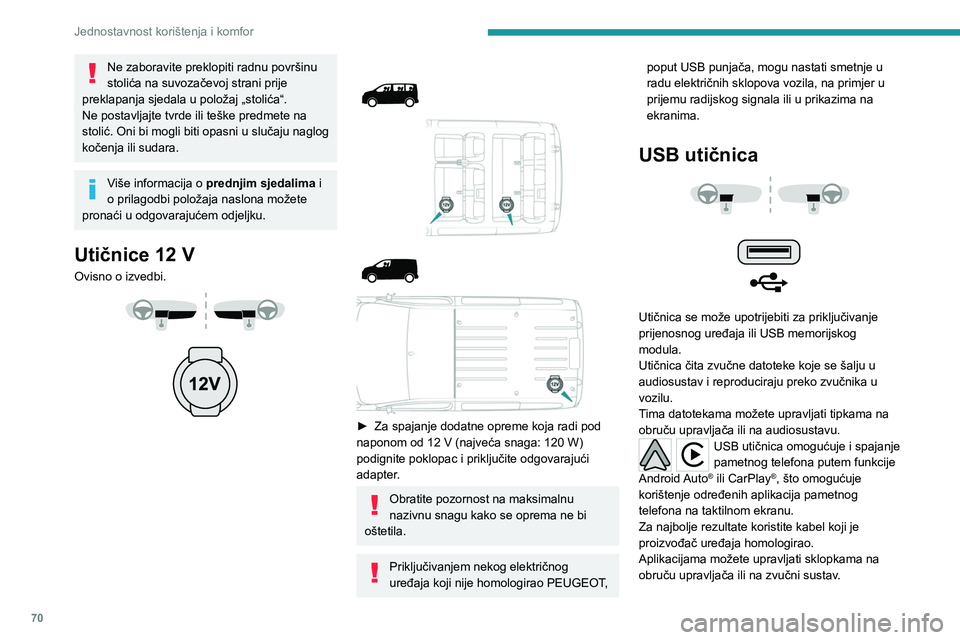

Ne zaboravite preklopiti radnu površinu
stolića na suvozačevoj strani prije
preklapanja sjedala u položaj „stolića“.
Ne postavljajte tvrde ili teške predmete na
stolić. Oni bi mogli biti opasni u slučaju naglog
kočenja ili sudara.
Više informacija o prednjim sjedalima i
o prilagodbi položaja naslona možete
pronaći u odgovarajućem odjeljku.
Utičnice 12 V
Ovisno o izvedbi.







► Za spajanje dodatne opreme koja radi pod
naponom od 12 V (najveća snaga: 120 W)
podignite poklopac i priključite odgovarajući
adapter.
Obratite pozornost na maksimalnu
nazivnu snagu kako se oprema ne bi
oštetila.
Priključivanjem nekog električnog
uređaja koji nije homologirao PEUGEOT, poput USB punjača, mogu nastati smetnje u
radu električnih sklopova vozila, na primjer u
prijemu radijskog signala ili u prikazima na
ekranima.
USB utičnica



Utičnica se može upotrijebiti za priključivanje
prijenosnog uređaja ili USB memorijskog
modula.
Utičnica čita zvučne datoteke koje se šalju u
audiosustav i reproduciraju preko zvučnika u
vozilu.
Tima datotekama možete upravljati tipkama na
obruču upravljača ili na audiosustavu.
USB utičnica omogućuje i spajanje
pametnog telefona putem funkcije
Android Auto
® ili CarPlay®, što omogućuje
korištenje određenih aplikacija pametnog
telefona na taktilnom ekranu.
Za najbolje rezultate koristite kabel koji je
proizvođač uređaja homologirao.
Aplikacijama možete upravljati sklopkama na
obruču upravljača ili na zvučni sustav.

71
Jednostavnost korištenja i komfor

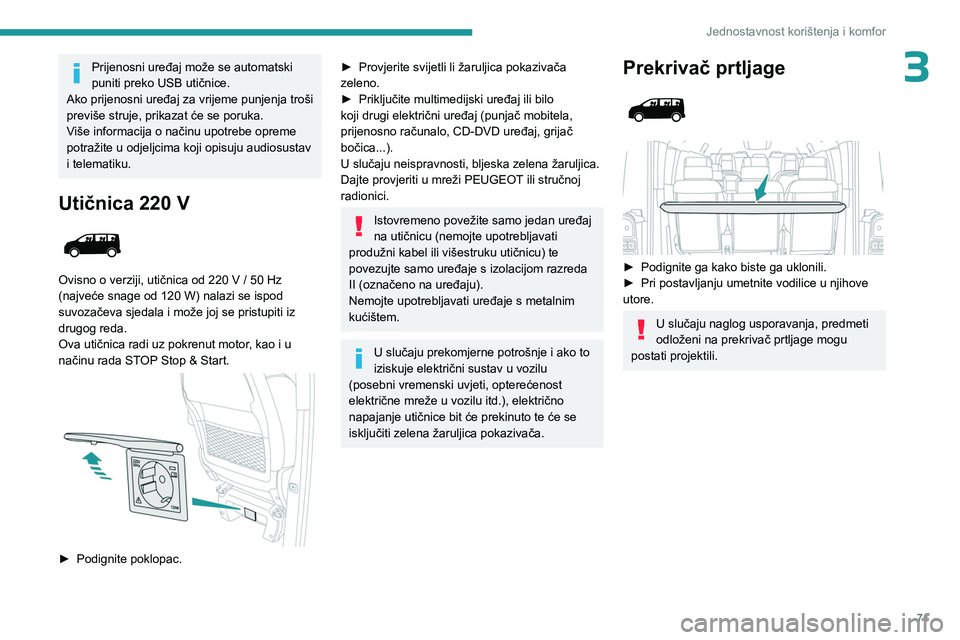

3Prijenosni uređaj može se automatski
puniti preko USB utičnice.
Ako prijenosni uređaj za vrijeme punjenja troši
previše struje, prikazat će se poruka.
Više informacija o načinu upotrebe opreme
potražite u odjeljcima koji opisuju audiosustav
i telematiku.
Utičnica 220 V

Ovisno o verziji, utičnica od 220 V / 50 Hz
(najveće snage od 120 W) nalazi se ispod
suvozačeva sjedala i može joj se pristupiti iz
drugog reda.
Ova utičnica radi uz pokrenut motor, kao i u
načinu rada STOP


Stop & Start.


► Podignite poklopac.
► Provjerite svijetli li žaruljica pokazivača
zeleno.
►

Priključite multimedijski uređaj ili bilo
koji drugi električni uređaj (punjač mobitela,
prijenosno računalo, CD-DVD uređaj, grijač
bočica...).
U slučaju neispravnosti, bljeska zelena žaruljica.
Dajte provjeriti u mreži PEUGEOT

ili stručnoj
radionici.
Istovremeno povežite samo jedan uređaj
na utičnicu (nemojte upotrebljavati
produžni kabel ili višestruku utičnicu) te
povezujte samo uređaje s izolacijom razreda
II (označeno na uređaju).
Nemojte upotrebljavati uređaje s metalnim
kućištem.
U slučaju prekomjerne potrošnje i ako to
iziskuje električni sustav u vozilu
(posebni vremenski uvjeti, opterećenost
električne mreže u vozilu itd.), električno
napajanje utičnice bit će prekinuto te će se
isključiti zelena žaruljica pokazivača.
Prekrivač prtljage



► Podignite ga kako biste ga uklonili.
► Pri postavljanju umetnite vodilice u njihove
utore.
U slučaju naglog usporavanja, predmeti
odloženi na prekrivač prtljage mogu
postati projektili.

140
Vožnja

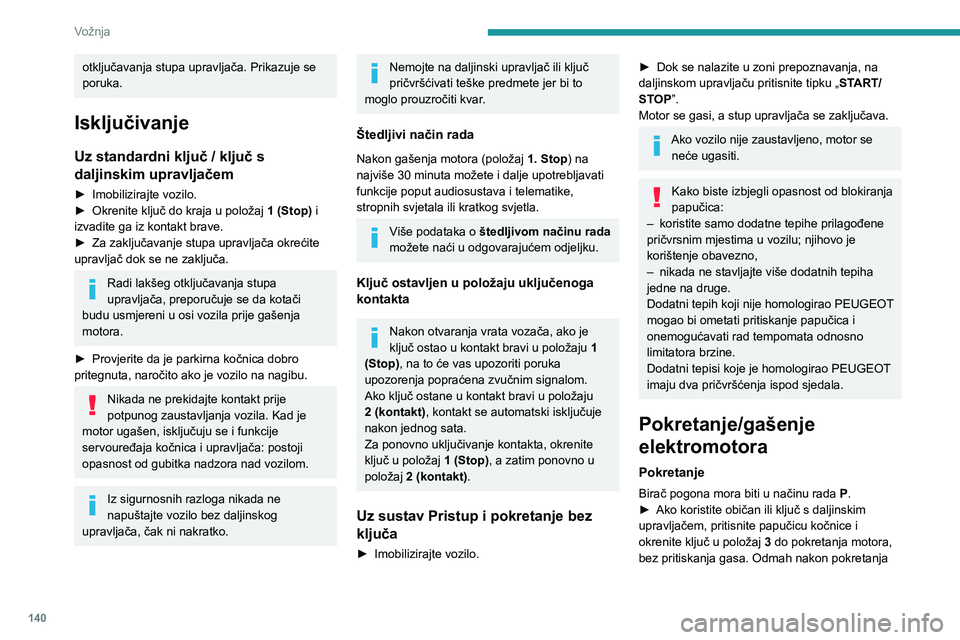

otključavanja stupa upravljača. Prikazuje se
poruka.
Isključivanje
Uz standardni ključ / ključ s
daljinskim upravljačem
► Imobilizirajte vozilo.
► Okrenite ključ do kraja u položaj 1 (Stop)
i
izvadite ga iz kontakt brave.
►

Za zaključavanje stupa upravljača okrećite
upravljač dok se ne zaključa.
Radi lakšeg otključavanja stupa
upravljača, preporučuje se da kotači
budu usmjereni u osi vozila prije gašenja
motora.
►

Provjerite da je parkirna kočnica dobro
pritegnuta, naročito ako je vozilo na nagibu.
Nikada ne prekidajte kontakt prije
potpunog zaustavljanja vozila. Kad je
motor ugašen, isključuju se i funkcije
servouređaja kočnica i upravljača: postoji
opasnost od gubitka nadzora nad vozilom.
Iz sigurnosnih razloga nikada ne
napuštajte vozilo bez daljinskog
upravljača, čak ni nakratko.
Nemojte na daljinski upravljač ili ključ
pričvršćivati teške predmete jer bi to
moglo prouzročiti kvar.
Štedljivi način rada
Nakon gašenja motora (položaj 1. Stop) na
najviše 30 minuta možete i dalje upotrebljavati
funkcije poput audiosustava i telematike,
stropnih svjetala ili kratkog svjetla.
Više podataka o štedljivom načinu rada
možete naći u odgovarajućem odjeljku.
Ključ ostavljen u položaju uključenoga
kontakta
Nakon otvaranja vrata vozača, ako je
ključ ostao u kontakt bravi u položaju 1
(Stop), na to će vas upozoriti poruka
upozorenja popraćena zvučnim signalom.
Ako ključ ostane u kontakt bravi u položaju
2 (kontakt), kontakt se automatski isključuje
nakon jednog sata.
Za ponovno uključivanje kontakta, okrenite
ključ u položaj 1 (Stop), a zatim ponovno u
položaj 2 (kontakt).
Uz sustav Pristup i pokretanje bez
ključa
► Imobilizirajte vozilo.
► Dok se nalazite u zoni prepoznavanja, na
daljinskom upravljaču pritisnite tipku „ ST
ART/
STOP”.
Motor se gasi, a stup upravljača se zaključava.
Ako vozilo nije zaustavljeno, motor se neće ugasiti.
Kako biste izbjegli opasnost od blokiranja
papučica:
–

koristite samo dodatne tepihe prilagođene
pričvrsnim mjestima u vozilu; njihovo je
korištenje obavezno,
–


nikada ne stavljajte više dodatnih tepiha
jedne na druge.
Dodatni

tepih koji nije homologirao PEUGEOT
mogao bi ometati pritiskanje papučica i
onemogućavati rad tempomata odnosno
limitatora brzine.
Dodatni tepisi koje je homologirao PEUGEOT
imaju dva pričvršćenja ispod sjedala.
Pokretanje/gašenje
elektromotora
Pokretanje
Birač pogona mora biti u načinu rada P.
► Ako koristite običan ili ključ s daljinskim
upravljačem, pritisnite papučicu kočnice i
okrenite ključ u položaj 3
do pokretanja motora,
bez pritiskanja gasa. Odmah nakon pokretanja

151
Vožnja
6S papučicom kočnice
Kada je papučica kočnice pritisnuta, inteligentni
sustav kočenja automatski prikuplja dio energije i
koristi ga za punjenje pogonske baterije.
Prikupljanjem energije također se smanjuje
upotreba kočionih pločica, čime se ograničava
njihovo trošenje.
Osjećaj na papučici kočnice može biti
drugačiji nego kod vozila koja nisu
opremljena sustavom regenerativnog
kočenja.
Načini vožnje (električni)
Načini vožnje biraju se sljedećom sklopkom:



► Pritisnite sklopku za prikaz načina rada na
ploči s instrumentima i ovisno o izvedbi, na
ekranu s 3D spojena navigacija.
Prilikom pokretanja vozila nije moguće odabrati
nijedan način rada dok se ne prikaže žaruljica
pokazivača READY
. Kada nestane poruka, uključuje se odabrani
način rada i ostaje prikazan na ploči s
instrumentima (osim u načinu rada
Normalno).
Nakon svakog uključivanja kontakta, način
Normalno će biti automatski odabran.
Normalno
Optimizira doseg vožnje i dinamične
performanse.
Za postizanje optimalnog okretnog momenta i
snage, pritisnite papučicu gasa do kraja.
Eco
Optimizira potrošnju energije ograničavanjem
rada sustava grijanja i klimatizacijskog uređaja
(bez njihova isključivanja) te ograničavanjem
okretnog momenta i snage motora.
Power
Omogućuje jednake performanse kada je
vozilo potpuno opterećeno (GVW), kada je
uključen način rada Normalno i kada vozilo nije
opterećeno.
Stop & Start
Funkcija Stop & Start privremeno stavlja motor
u stanje pripravnosti – način rada STOP – u
fazama kada je vozilo zaustavljeno (npr., crveno
svjetlo, zastoji u prometu). Motor se automatski
ponovno pokreće - način rada START - čim
vozač pokaže namjeru nastavka vožnje.
Prvenstveno predviđena za gradsku vožnju,
funkcija je namijenjena smanjenju potrošnje
goriva i emisije štetnih plinova kao i buke dok
vozilo stoji.
Funkcija ne utječe na funkcionalnost vozila,
naročito kočenja.
Isključivanje/ponovno uključivanje
S audiosustavom




► Pritisnite ovu tipku za isključivanje ili ponovno
uključivanje sustava.
Žaruljica pokazivača je upaljena
kad je sustav
isključen.
S taktilnim ekranom
Postavke se mijenjaju u izborniku za
konfiguraciju vozila.
Ako se sustav isključi u načinu rada STOP, motor se odmah ponovno
pokreće.
Sustav se automatski ponovno uključuje
svaki put kad vozač pokrene motor.

191

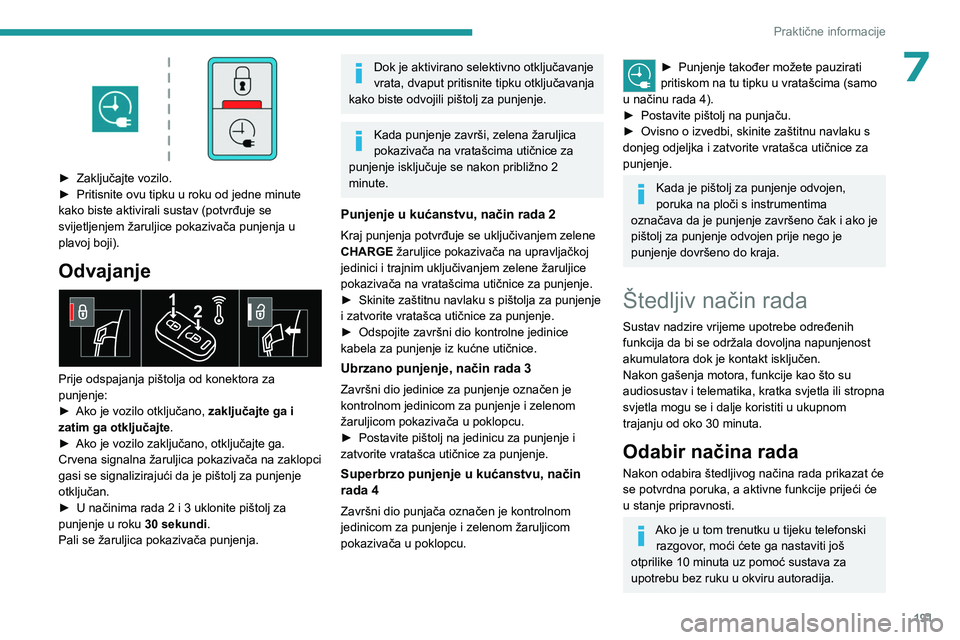

Praktične informacije
7

► Zaključajte vozilo.
► Pritisnite ovu tipku u roku od jedne minute
kako biste aktivirali sustav (potvrđuje se
svijetljenjem žaruljice pokazivača punjenja u
plavoj boji).
Odvajanje

Prije odspajanja pištolja od konektora za
punjenje:
►

Ako je vozilo otključano, zaključajte ga i
zatim ga otključajte

.
►

Ako je vozilo zaključano, otključajte ga.
Crvena signalna žaruljica

pokazivača na zaklopci
gasi se signalizirajući da je pištolj za punjenje
otključan.
►

U načinima rada 2 i 3 uklonite pištolj za
punjenje u roku 30 sekundi

.
Pali se žaruljica pokazivača punjenja.
Dok je aktivirano selektivno otključavanje
vrata, dvaput pritisnite tipku otključavanja
kako biste odvojili pištolj za punjenje.
Kada punjenje završi, zelena žaruljica
pokazivača na vratašcima utičnice za
punjenje isključuje se nakon približno 2
minute.
Punjenje u kućanstvu, način rada 2
Kraj punjenja potvrđuje se uključivanjem zelene
CHARGE žaruljice pokazivača na upravljačkoj
jedinici i trajnim uključivanjem zelene žaruljice
pokazivača na vratašcima utičnice za punjenje.
►

Skinite zaštitnu navlaku s pištolja za punjenje
i zatvorite vratašca utičnice za punjenje.
►


Odspojite završni dio kontrolne jedinice
kabela za punjenje iz kućne utičnice.
Ubrzano punjenje, način rada 3
Završni dio jedinice za punjenje označen je
kontrolnom jedinicom za punjenje i zelenom
žaruljicom pokazivača u poklopcu.
►

Postavite pištolj na jedinicu za punjenje i
zatvorite vratašca utičnice za punjenje.
Superbrzo punjenje u kućanstvu, način
rada 4
Završni dio punjača označen je kontrolnom
jedinicom za punjenje i zelenom žaruljicom
pokazivača u poklopcu.
► Punjenje također možete pauzirati
pritiskom na tu tipku u vratašcima (samo
u načinu rada 4).
►

Postavite pištolj na punjaču.
►


Ovisno o izvedbi, skinite zaštitnu navlaku s
donjeg odjeljka i zatvorite vratašca utičnice za
punjenje.
Kada je pištolj za punjenje odvojen,
poruka na ploči s instrumentima
označava da je punjenje završeno čak i ako je
pištolj za punjenje odvojen prije nego je
punjenje dovršeno do kraja.
Štedljiv način rada
Sustav nadzire vrijeme upotrebe određenih
funkcija da bi se održala dovoljna napunjenost
akumulatora dok je kontakt isključen.
Nakon gašenja motora, funkcije kao što su
audiosustav i telematika, kratka svjetla ili stropna
svjetla mogu se i dalje koristiti u ukupnom
trajanju od oko 30 minuta.
Odabir načina rada
Nakon odabira štedljivog načina rada prikazat će
se potvrdna poruka, a aktivne funkcije prijeći će
u stanje pripravnosti.
Ako je u tom trenutku u tijeku telefonski razgovor, moći ćete ga nastaviti još
otprilike 10 minuta uz pomoć sustava za
upotrebu bez ruku u okviru autoradija.
