2023 PEUGEOT 508 Omistajan Käsikirja (in Finnish)

135
Ajaminen

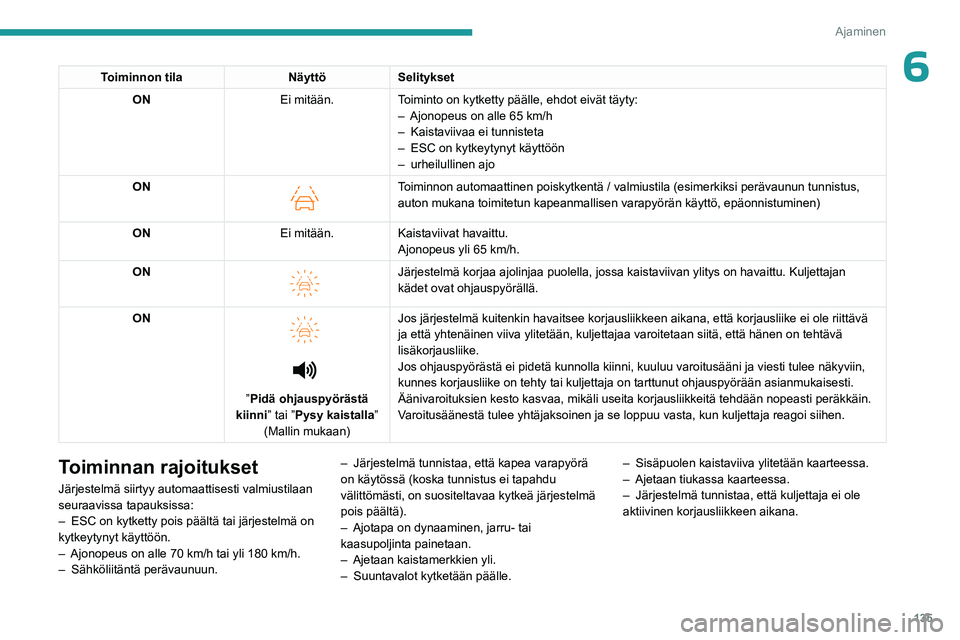

6Toiminnon tilaNäyttöSelitykset
ON Ei mitään.Toiminto on kytketty päälle, ehdot eivät täyty:
–

Ajonopeus on alle 65 km/h
–


Kaistaviivaa ei tunnisteta
–


ESC on kytkeytynyt käyttöön
–


urheilullinen ajo
ON

Toiminnon automaattinen poiskytkentä / valmiustila (esimerkiksi perä\
vaunun tunnistus,
auton mukana toimitetun kapeanmallisen varapyörän käyttö, ep\
äonnistuminen)
ON Ei mitään.Kaistaviivat havaittu.
Ajonopeus yli 65 km/h.
ON


Järjestelmä korjaa ajolinjaa puolella, jossa kaistaviivan ylitys o\
n havaittu. Kuljettajan
kädet ovat ohjauspyörällä.
ON




”Pidä ohjauspyörästä
kiinni ” tai ”Pysy kaistalla”
(Mallin mukaan) Jos järjestelmä kuitenkin havaitsee korjausliikkeen aikana, että\
korjausliike ei ole riittävä
ja että yhtenäinen viiva ylitetään, kuljettajaa varoitetaan \
siitä, että hänen on tehtävä
lisäkorjausliike.
Jos ohjauspyörästä ei pidetä kunnolla kiinni, kuuluu varoitu\
sääni ja viesti tulee näkyviin,
kunnes korjausliike on tehty tai kuljettaja on tarttunut ohjauspyörä\
än asianmukaisesti.
Äänivaroituksien kesto kasvaa, mikäli useita korjausliikkeitä\
tehdään nopeasti peräkkäin.
Varoitusäänestä tulee yhtäjaksoinen ja se loppuu vasta, kun k\
uljettaja reagoi siihen.
Toiminnan rajoitukset
Järjestelmä siirtyy automaattisesti valmiustilaan
seuraavissa tapauksissa:
–

ESC on kytketty pois päältä tai järjestelmä on
kytkeytynyt käyttöön.
–


Ajonopeus on alle 70 km/h tai yli 180 km/h.
–


Sähköliitäntä perävaunuun. –


Järjestelmä tunnistaa, että kapea varapyörä
on käytössä (koska tunnistus ei tapahdu
välittömästi, on suositeltavaa kytkeä järjestelmä
pois päältä).
–


Ajotapa on dynaaminen, jarru- tai
kaasupoljinta painetaan.
–


Ajetaan kaistamerkkien yli.
–


Suuntavalot kytketään päälle.–


Sisäpuolen kaistaviiva ylitetään kaarteessa.
–
Ajetaan tiukassa kaarteessa.
– Järjestelmä tunnistaa, että kuljettaja ei ole
aktiivinen korjausliikkeen aikana.

136
Ajaminen

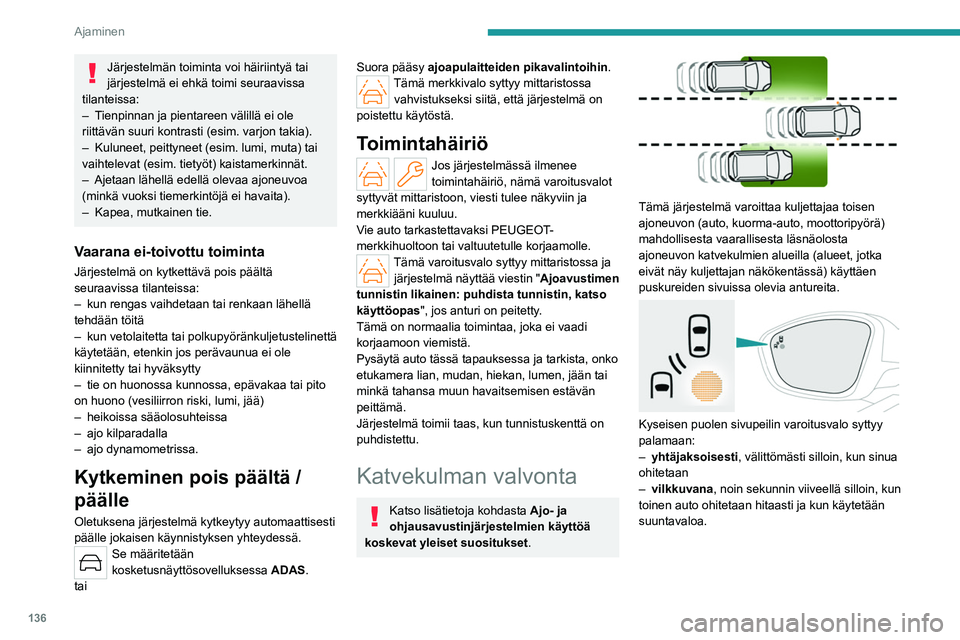

Järjestelmän toiminta voi häiriintyä tai
järjestelmä ei ehkä toimi seuraavissa
tilanteissa:
–

T

ienpinnan ja pientareen välillä ei ole
riittävän suuri kontrasti (esim. varjon takia).
–

Kuluneet, peittyneet (esim. lumi, muta) tai
vaihtelevat (esim. tietyöt) kaistamerkinnät.
–


Ajetaan lähellä edellä olevaa ajoneuvoa
(minkä vuoksi tiemerkintöjä ei havaita).
–


Kapea, mutkainen tie.
Vaarana ei-toivottu toiminta
Järjestelmä on kytkettävä pois päältä
seuraavissa tilanteissa:
–
kun rengas vaihdetaan tai renkaan lähellä
tehdään töitä
–


kun vetolaitetta tai polkupyöränkuljetustelinettä
käytetään, etenkin jos perävaunua ei ole
kiinnitetty tai hyväksytty
–


tie on huonossa kunnossa, epävakaa tai pito
on huono (vesiliirron riski, lumi, jää)
–


heikoissa sääolosuhteissa
–


ajo kilparadalla
–


ajo dynamometrissa.
Kytkeminen pois päältä /
päälle
Oletuksena järjestelmä kytkeytyy automaattisesti
päälle jokaisen käynnistyksen yhteydessä.
Se määritetään
kosketusnäyttösovelluksessa ADAS.
tai
Suora pääsy ajoapulaitteiden pikavalintoihin .Tämä merkkivalo syttyy mittaristossa
vahvistukseksi siitä, että järjestelmä on
poistettu käytöstä.
Toimintahäiriö
Jos järjestelmässä ilmenee
toimintahäiriö, nämä varoitusvalot
syttyvät mittaristoon, viesti tulee näkyviin ja
merkkiääni kuuluu.
Vie auto tarkastettavaksi PEUGEOT-
merkkihuoltoon tai valtuutetulle korjaamolle.
Tämä varoitusvalo syttyy mittaristossa ja järjestelmä näyttää viestin "Ajoavustimen
tunnistin likainen: puhdista tunnistin, katso
käyttöopas", jos anturi on peitetty.
Tämä on normaalia toimintaa, joka ei vaadi
korjaamoon viemistä.
Pysäytä auto tässä tapauksessa ja tarkista, onko
etukamera lian, mudan, hiekan, lumen, jään tai
minkä tahansa muun havaitsemisen estävän
peittämä.
Järjestelmä toimii taas, kun tunnistuskenttä on
puhdistettu.
Katvekulman valvonta
Katso lisätietoja kohdasta Ajo- ja
ohjausavustinjärjestelmien käyttöä
koskevat yleiset suositukset .


Tämä järjestelmä varoittaa kuljettajaa toisen
ajoneuvon (auto, kuorma-auto, moottoripyörä)
mahdollisesta vaarallisesta läsnäolosta
ajoneuvon katvekulmien alueilla (alueet, jotka
eivät näy kuljettajan näkökentässä) käyttäen
puskureiden sivuissa olevia antureita.


Kyseisen puolen sivupeilin varoitusvalo syttyy
palamaan:
–

yhtäjaksoisesti
, välittömästi silloin, kun sinua
ohitetaan
–

vilkkuvana
, noin sekunnin viiveellä silloin, kun
toinen auto ohitetaan hitaasti ja kun käytetään
suuntavaloa.

137
Ajaminen

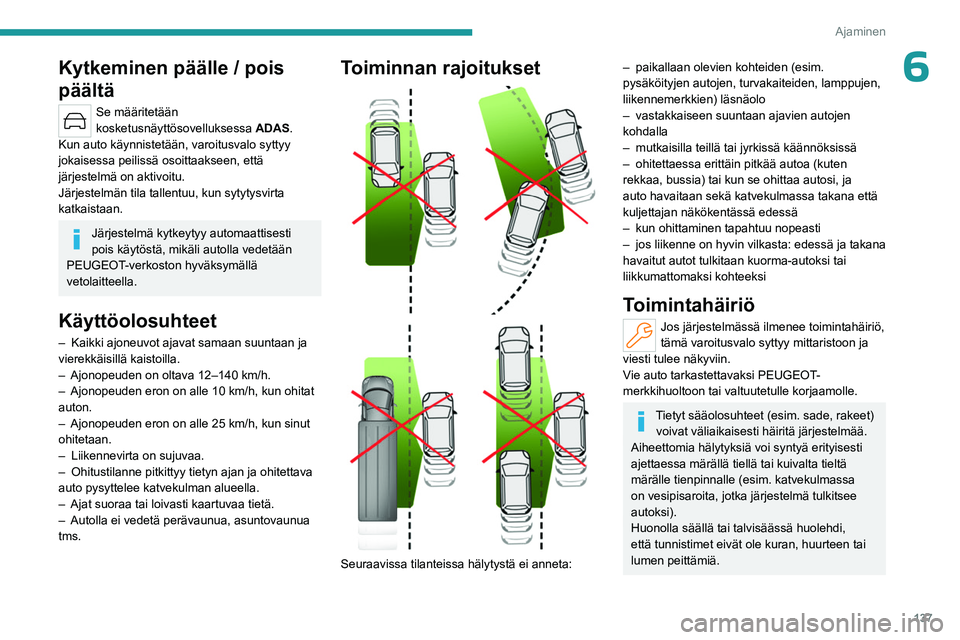

6Kytkeminen päälle / pois
päältä
Se määritetään
kosketusnäyttösovelluksessa ADAS.
Kun auto käynnistetään, varoitusvalo syttyy
jokaisessa peilissä osoittaakseen, että
järjestelmä on aktivoitu.
Järjestelmän tila tallentuu, kun sytytysvirta
katkaistaan.
Järjestelmä kytkeytyy automaattisesti
pois käytöstä, mikäli autolla vedetään
PEUGEOT-verkoston hyväksymällä
vetolaitteella.
Käyttöolosuhteet
– Kaikki ajoneuvot ajavat samaan suuntaan ja
vierekkäisillä kaistoilla.
–

Ajonopeuden on oltava 12–140
km/h.
–

Ajonopeuden eron on alle 10 km/h, kun ohitat
auton.
–


Ajonopeuden eron on alle 25 km/h, kun sinut
ohitetaan.
–


Liikennevirta on sujuvaa.
–


Ohitustilanne pitkittyy tietyn ajan ja ohitettava
auto pysyttelee katvekulman alueella.
–


Ajat suoraa tai loivasti kaartuvaa tietä.
–


Autolla ei vedetä perävaunua, asuntovaunua
tms.
Toiminnan rajoitukset



Seuraavissa tilanteissa hälytystä ei anneta:
– paikallaan olevien kohteiden (esim.
pysäköityjen autojen, turvakaiteiden, lamppujen,
liikennemerkkien) läsnäolo
–

vastakkaiseen suuntaan ajavien autojen
kohdalla
–


mutkaisilla teillä tai jyrkissä käännöksissä
–


ohitettaessa erittäin pitkää autoa (kuten
rekkaa, bussia) tai kun se ohittaa autosi, ja
auto havaitaan sekä katvekulmassa takana että
kuljettajan näkökentässä edessä
–


kun ohittaminen tapahtuu nopeasti
–


jos liike
nne on hyvin vilkasta: edessä ja takana
havaitut autot tulkitaan kuorma-autoksi tai
liikkumattomaksi kohteeksi
Toimintahäiriö
Jos järjestelmässä ilmenee toimintahäiriö,
tämä varoitusvalo syttyy mittaristoon ja
viesti tulee näkyviin.
Vie auto tarkastettavaksi PEUGEOT-
merkkihuoltoon tai valtuutetulle korjaamolle.
Tietyt sääolosuhteet (esim. sade, rakeet) voivat väliaikaisesti häiritä järjestelmää.
Aiheettomia hälytyksiä voi syntyä erityisesti
ajettaessa märällä tiellä tai kuivalta tieltä
märälle tienpinnalle (esim. katvekulmassa
on vesipisaroita, jotka järjestelmä tulkitsee
autoksi).
Huonolla säällä tai talvisäässä huolehdi,
että tunnistimet eivät ole kuran, huurteen tai
lumen peittämiä.

138
Ajaminen

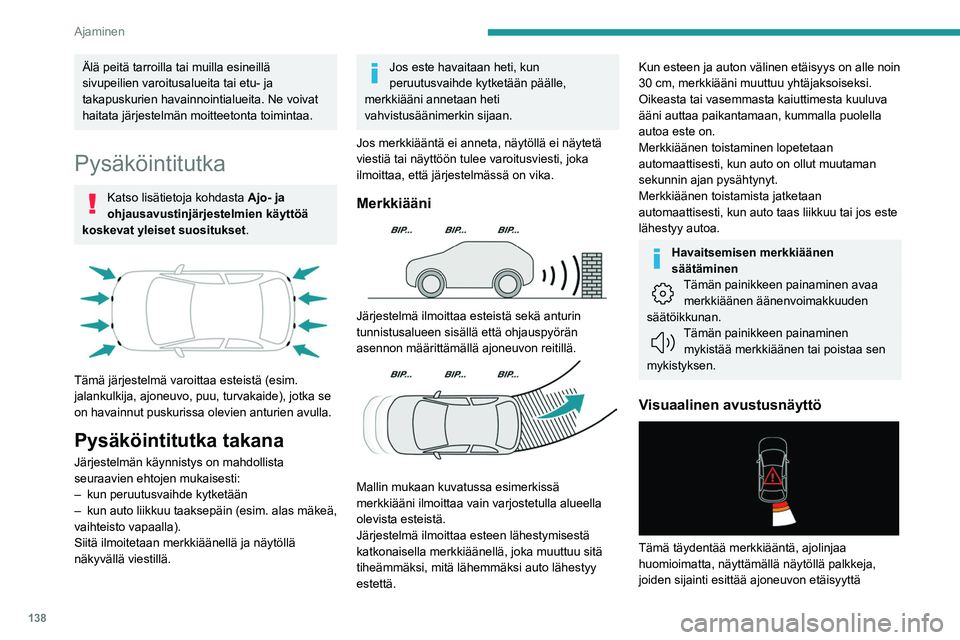

Älä peitä tarroilla tai muilla esineillä
sivupeilien varoitusalueita tai etu- ja
takapuskurien havainnointialueita. Ne voivat
haitata järjestelmän moitteetonta toimintaa.
Pysäköintitutka
Katso lisätietoja kohdasta Ajo- ja
ohjausavustinjärjestelmien käyttöä
koskevat yleiset suositukset .


Tämä järjestelmä varoittaa esteistä (esim.
jalankulkija, ajoneuvo, puu, turvakaide), jotka se
on havainnut puskurissa olevien anturien avulla.
Pysäköintitutka takana
Järjestelmän käynnistys on mahdollista
seuraavien ehtojen mukaisesti:
–

kun peruutusvaihde kytketään
–


kun auto liikkuu
taaksepäin (esim. alas mäkeä,
vaihteisto vapaalla).
Siitä ilmoitetaan merkkiäänellä ja näytöllä
näkyvällä viestillä.
Jos este havaitaan heti, kun
peruutusvaihde kytketään päälle,
merkkiääni annetaan heti
vahvistusäänimerkin sijaan.
Jos merkkiääntä ei anneta, näytöllä ei näytetä
viestiä tai näyttöön tulee varoitusviesti, joka
ilmoittaa, että järjestelmässä on vika.
Merkkiääni

Järjestelmä ilmoittaa esteistä sekä anturin
tunnistusalueen sisällä että ohjauspyörän
asennon määrittämällä ajoneuvon reitillä.


Mallin mukaan kuvatussa esimerkissä
merkkiääni ilmoittaa vain varjostetulla alueella
olevista esteistä.
Järjestelmä ilmoittaa esteen lähestymisestä
katkonaisella merkkiäänellä, joka muuttuu sitä
tiheämmäksi, mitä lähemmäksi auto lähestyy
estettä.
Kun esteen ja auton välinen etäisyys on alle noin
30 cm, merkkiääni muuttuu yhtäjaksoiseksi.
Oikeasta tai vasemmasta kaiuttimesta kuuluva
ääni auttaa paikantamaan, kummalla puolella
autoa este on.
Merkkiäänen toistaminen lopetetaan
automaattisesti, kun auto on ollut muutaman
sekunnin ajan pysähtynyt.
Merkkiäänen toistamista jatketaan
automaattisesti, kun auto taas liikkuu tai jos este
lähestyy autoa.
Havaitsemisen merkkiäänen
säätäminen
Tämän painikkeen painaminen avaa merkkiäänen äänenvoimakkuuden
säätöikkunan.
Tämän painikkeen painaminen mykistää merkkiäänen tai poistaa sen
mykistyksen.
Visuaalinen avustusnäyttö

Tämä täydentää merkkiääntä, ajolinjaa
huomioimatta, näyttämällä näytöllä palkkeja,
joiden sijainti esittää ajoneuvon etäisyyttä

139
Ajaminen

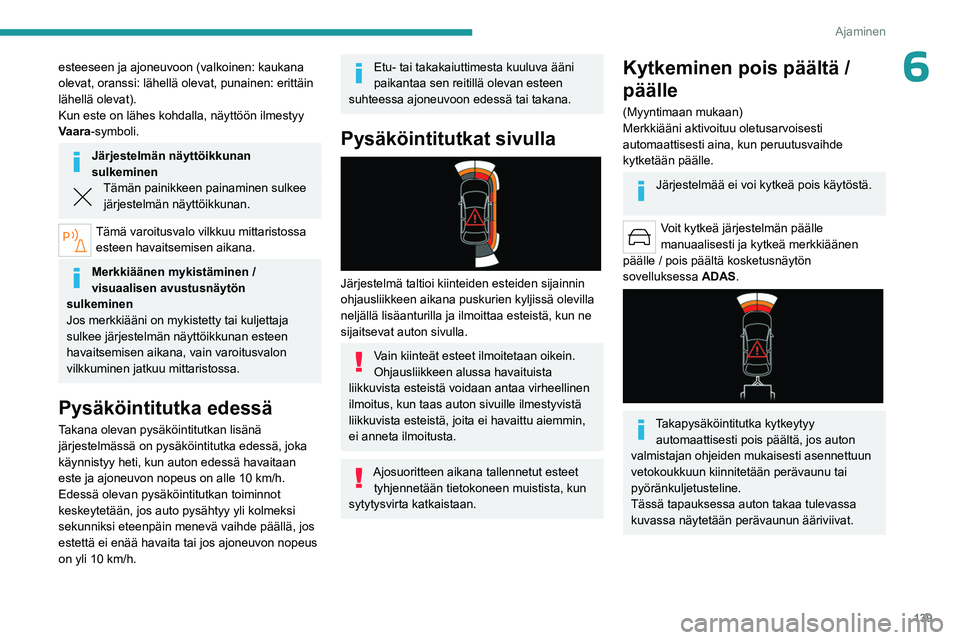

6esteeseen ja ajoneuvoon (valkoinen: kaukana
olevat, oranssi: lähellä olevat, punainen: erittäin
lähellä olevat).
Kun este on lähes kohdalla, näyttöön ilmestyy
Vaara-symboli.
Järjestelmän näyttöikkunan
sulkeminen
Tämän painikkeen painaminen sulkee järjestelmän näyttöikkunan.
Tämä varoitusvalo vilkkuu mittaristossa esteen havaitsemisen aikana.
Merkkiäänen mykistäminen /
visuaalisen avustusnäytön
sulkeminen
Jos merkkiääni on mykistetty tai kuljettaja
sulkee järjestelmän näyttöikkunan esteen
havaitsemisen aikana, vain varoitusvalon
vilkkuminen jatkuu mittaristossa.
Pysäköintitutka edessä
Takana olevan pysäköintitutkan lisänä
järjestelmässä on pysäköintitutka edessä, joka
käynnistyy heti, kun auton edessä havaitaan
este ja ajoneuvon nopeus on alle 10 km/h.
Edessä olevan pysäköintitutkan toiminnot
keskeytetään, jos auto pysähtyy yli kolmeksi
sekunniksi eteenpäin menevä vaihde päällä, jos
estettä ei enää havaita tai jos ajoneuvon nopeus
on yli 10 km/h.
Etu- tai takakaiuttimesta kuuluva ääni
paikantaa sen reitillä olevan esteen
suhteessa ajoneuvoon edessä tai takana.
Pysäköintitutkat sivulla

Järjestelmä taltioi kiinteiden esteiden sijainnin
ohjausliikkeen aikana puskurien kyljissä olevilla
neljällä lisäanturilla ja ilmoittaa esteistä, kun ne
sijaitsevat auton sivulla.
Vain kiinteät esteet ilmoitetaan oikein.
Ohjausliikkeen alussa havaituista
liikkuvista esteistä voidaan antaa virheellinen
ilmoitus, kun taas auton sivuille ilmestyvistä
liikkuvista esteistä, joita ei havaittu aiemmin,
ei anneta ilmoitusta.
Ajosuoritteen aikana tallennetut esteet tyhjennetään tietokoneen muistista, kun
sytytysvirta katkaistaan.
Kytkeminen pois päältä /
päälle
(Myyntimaan mukaan)
Merkkiääni aktivoituu oletusarvoisesti
automaattisesti aina, kun peruutusvaihde
kytketään päälle.
Järjestelmää ei voi kytkeä pois käytöstä.
Voit kytkeä järjestelmän päälle
manuaalisesti ja kytkeä merkkiäänen
päälle / pois päältä kosketusnäytön
sovelluksessa ADAS.


Takapysäköintitutka kytkeytyy
automaattisesti pois päältä, jos auton
valmistajan ohjeiden mukaisesti asennettuun
vetokoukkuun kiinnitetään perävaunu tai
pyöränkuljetusteline.
Tässä tapauksessa auton takaa tulevassa
kuvassa näytetään perävaunun ääriviivat.

140
Ajaminen

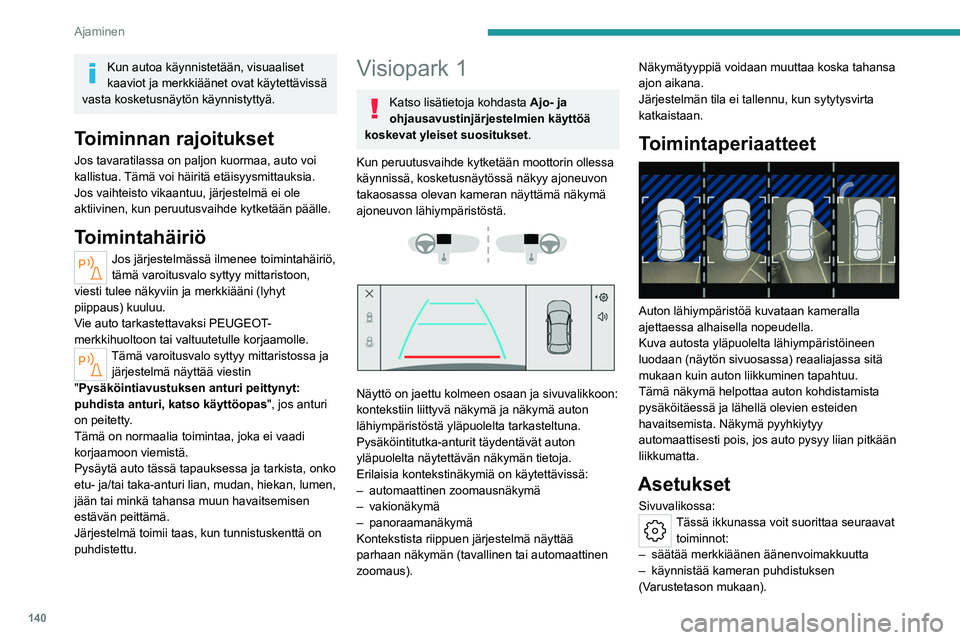

Kun autoa käynnistetään, visuaaliset
kaaviot ja merkkiäänet ovat käytettävissä
vasta kosketusnäytön käynnistyttyä.
Toiminnan rajoitukset
Jos tavaratilassa on paljon kuormaa, auto voi
kallistua. Tämä voi häiritä etäisyysmittauksia.
Jos vaihteisto vikaantuu, järjestelmä ei ole
aktiivinen, kun peruutusvaihde kytketään päälle.
Toimintahäiriö
Jos järjestelmässä ilmenee toimintahäiriö,
tämä varoitusvalo syttyy mittaristoon,
viesti tulee näkyviin ja merkkiääni (lyhyt
piippaus) kuuluu.
Vie auto tarkastettavaksi PEUGEOT-
merkkihuoltoon tai valtuutetulle korjaamolle.
Tämä varoitusvalo syttyy mittaristossa ja järjestelmä näyttää viestin
"Pysäköintiavustuksen anturi peittynyt:
puhdista anturi, katso käyttöopas ", jos anturi
on peitetty.
Tämä on normaalia toimintaa, joka ei vaadi
korjaamoon viemistä.
Pysäytä auto tässä tapauksessa ja tarkista, onko
etu- ja/tai taka-anturi lian, mudan, hiekan, lumen,
jään tai minkä tahansa muun havaitsemisen
estävän peittämä.
Järjestelmä toimii taas, kun tunnistuskenttä on
puhdistettu.
Visiopark 1
Katso lisätietoja kohdasta Ajo- ja
ohjausavustinjärjestelmien käyttöä
koskevat yleiset suositukset .
Kun peruutusvaihde kytketään moottorin ollessa
käynnissä, kosketusnäytössä näkyy ajoneuvon
takaosassa olevan kameran näyttämä näkymä
ajoneuvon lähiympäristöstä.




Näyttö on jaettu kolmeen osaan ja sivuvalikkoon:
kontekstiin liittyvä näkymä ja näkymä auton
lähiympäristöstä yläpuolelta tarkasteltuna.
Pysäköintitutka-anturit täydentävät auton
yläpuolelta näytettävän näkymän tietoja.
Erilaisia kontekstinäkymiä on käytettävissä:
–
automaattinen zoomausnäkymä
–

vakionäkymä
–
panoraamanäkymä
Kontekstista riippuen järjestelmä näyttää
parhaan näkymän (tavallinen tai automaattinen
zoomaus). Näkymätyyppiä voidaan muuttaa koska tahansa
ajon aikana.
Järjestelmän tila ei tallennu, kun sytytysvirta
katkaistaan.
Toimintaperiaatteet

Auton lähiympäristöä kuvataan kameralla
ajettaessa alhaisella nopeudella.
Kuva autosta yläpuolelta lähiympäristöineen
luodaan (näytön sivuosassa) reaaliajassa sitä
mukaan kuin auton liikkuminen tapahtuu.
Tämä näkymä helpottaa auton kohdistamista
pysäköitäessä ja lähellä olevien esteiden
havaitsemista. Näkymä pyyhkiytyy
automaattisesti pois, jos auto pysyy liian pitkään
liikkumatta.
Asetukset
Sivuvalikossa:Tässä ikkunassa voit suorittaa seuraavat
toiminnot:
–

säätää merkkiäänen äänenvoimakkuutta
–


käynnistää kameran puhdistuksen
(V

arustetason mukaan).

141
Ajaminen

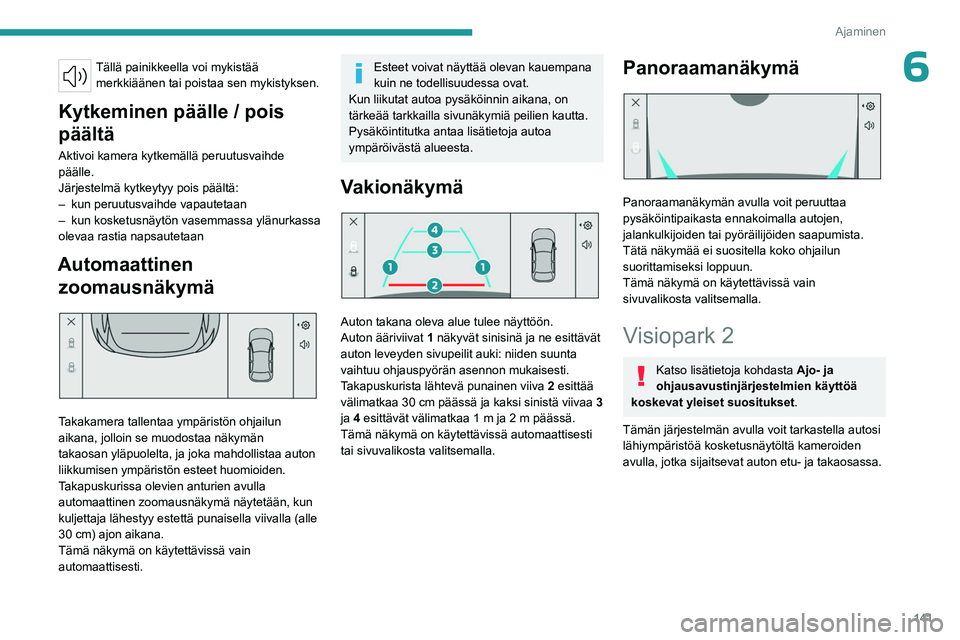

6Tällä painikkeella voi mykistää merkkiäänen tai poistaa sen mykistyksen.
Kytkeminen päälle / pois
päältä
Aktivoi kamera kytkemällä peruutusvaihde
päälle.
Järjestelmä kytkeytyy pois päältä:
–

kun peruutusvaihde vapautetaan
–


kun kosketusnäytön vasemmassa ylänurkassa
olevaa rastia napsautetaan
Automaattinen zoomausnäkymä


Takakamera tallentaa ympäristön ohjailun
aikana, jolloin se muodostaa näkymän
takaosan yläpuolelta, ja joka mahdollistaa auton
liikkumisen ympäristön esteet huomioiden.
Takapuskurissa olevien anturien avulla
automaattinen zoomausnäkymä näytetään, kun
kuljettaja lähestyy estettä punaisella viivalla (alle
30 cm) ajon aikana.
Tämä näkymä on käytettävissä vain
automaattisesti.
Esteet voivat näyttää olevan kauempana
kuin ne todellisuudessa ovat.
Kun liikutat autoa pysäköinnin aikana, on
tärkeää tarkkailla sivunäkymiä peilien kautta.
Pysäköintitutka antaa lisätietoja autoa
ympäröivästä alueesta.
Vakionäkymä

Auton takana oleva alue tulee näyttöön.
Auton ääriviivat 1 näkyvät sinisinä ja ne esittävät
auton leveyden sivupeilit auki: niiden suunta
vaihtuu ohjauspyörän asennon mukaisesti.
Takapuskurista lähtevä punainen viiva 2 esittää
välimatkaa 30 cm päässä ja kaksi sinistä viivaa 3
ja 4 esittävät välimatkaa 1 m ja 2 m päässä.
Tämä näkymä on käytettävissä automaattisesti
tai sivuvalikosta valitsemalla.
Panoraamanäkymä

Panoraamanäkymän avulla voit peruuttaa
pysäköintipaikasta ennakoimalla autojen,
jalankulkijoiden tai pyöräilijöiden saapumista.
Tätä näkymää ei suositella koko ohjailun
suorittamiseksi loppuun.
Tämä näkymä on käytettävissä vain
sivuvalikosta valitsemalla.
Visiopark 2
Katso lisätietoja kohdasta Ajo- ja
ohjausavustinjärjestelmien käyttöä
koskevat yleiset suositukset .
Tämän järjestelmän avulla voit tarkastella autosi
lähiympäristöä kosketusnäytöltä kameroiden
avulla, jotka sijaitsevat auton etu- ja takaosassa.

142
Ajaminen

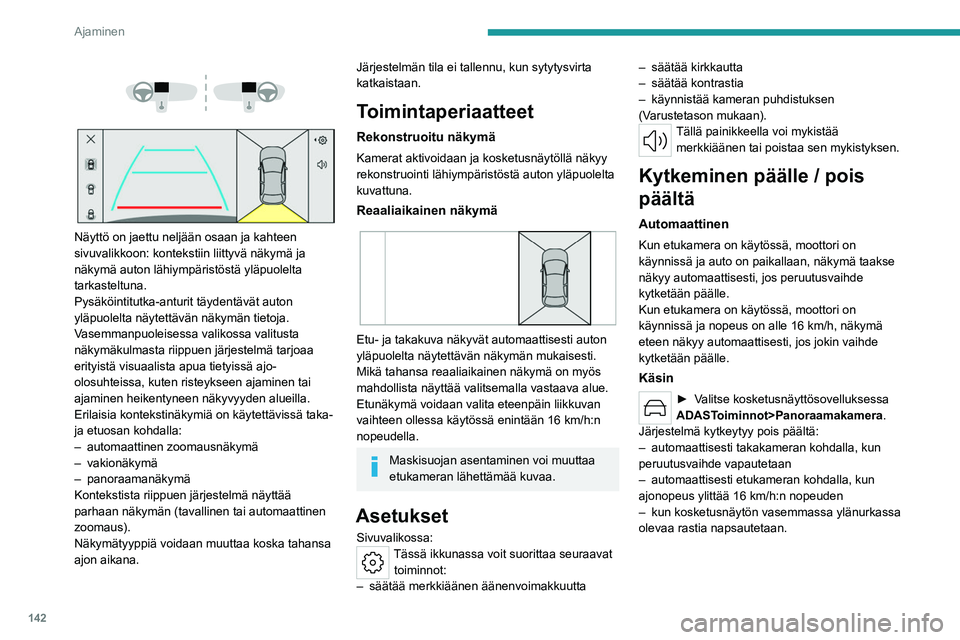

Näyttö on jaettu neljään osaan ja kahteen
sivuvalikkoon: kontekstiin liittyvä näkymä ja
näkymä auton lähiympäristöstä yläpuolelta
tarkasteltuna.
Pysäköintitutka-anturit täydentävät auton
yläpuolelta näytettävän näkymän tietoja.
Vasemmanpuoleisessa valikossa valitusta
näkymäkulmasta riippuen järjestelmä tarjoaa
erityistä visuaalista apua tietyissä ajo-
olosuhteissa, kuten risteykseen ajaminen tai
ajaminen heikentyneen näkyvyyden alueilla.
Erilaisia kontekstinäkymiä on käytettävissä taka-
ja etuosan kohdalla:
–
automaattinen zoomausnäkymä
–

vakionäkymä
–
panoraamanäkymä
Kontekstista riippuen järjestelmä näyttää
parhaan näkymän (tavallinen tai automaattinen
zoomaus).
Näkymätyyppiä voidaan muuttaa koska tahansa
ajon aikana.
Järjestelmän tila ei tallennu, kun sytytysvirta
katkaistaan.
Toimintaperiaatteet
Rekonstruoitu näkymä
Kamerat aktivoidaan ja kosketusnäytöllä näkyy
rekonstruointi lähiympäristöstä auton yläpuolelta
kuvattuna.
Reaaliaikainen näkymä

Etu- ja takakuva näkyvät automaattisesti auton
yläpuolelta näytettävän näkymän mukaisesti.
Mikä tahansa reaaliaikainen näkymä on myös
mahdollista näyttää valitsemalla vastaava alue.
Etunäkymä voidaan valita eteenpäin liikkuvan
vaihteen ollessa käytössä enintään 16 km/h:n
nopeudella.
Maskisuojan asentaminen voi muuttaa
etukameran lähettämää kuvaa.
Asetukset
Sivuvalikossa:Tässä ikkunassa voit suorittaa seuraavat toiminnot:
–

säätää merkkiäänen äänenvoimakkuutta –


säätää kirkkautta
–

säätää kontrastia
–

käynnistää kameran puhdistuksen
(V
arustetason mukaan).
Tällä painikkeella voi mykistää
merkkiäänen tai poistaa sen mykistyksen.
Kytkeminen päälle / pois
päältä
Automaattinen
Kun etukamera on käytössä, moottori on
käynnissä ja auto on paikallaan, näkymä taakse
näkyy automaattisesti, jos peruutusvaihde
kytketään päälle.
Kun etukamera on käytössä, moottori on
käynnissä ja nopeus on alle 16 km/h, näkymä
eteen näkyy automaattisesti, jos jokin vaihde
kytketään päälle.
Käsin
►  Valitse kosketusnäyttösovelluksessa ADAS Toiminnot>Panoraamakamera .
Järjestelmä kytkeytyy pois päältä:
–

automaattisesti takakameran kohdalla, kun
peruutusvaihde vapautetaan
–


automaattisesti etukameran kohdalla, kun
ajonopeus ylittää 16 km/h:n nopeuden
–


kun kosketusnäytön vasemmassa ylänurkassa
olevaa rastia napsautetaan.
