2023 PEUGEOT 5008 Betriebsanleitungen (in German)

167
Fahren
6

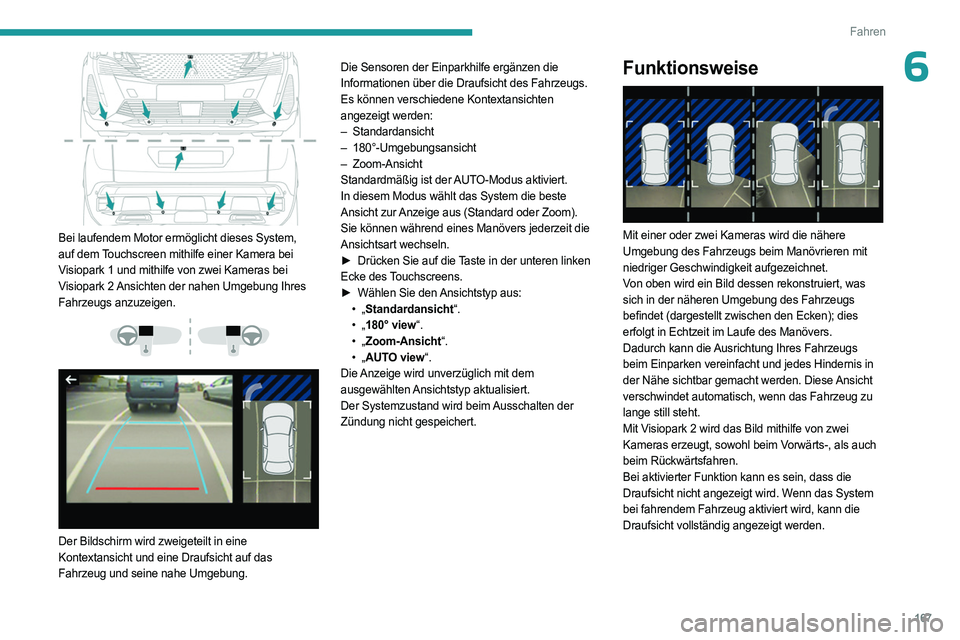

Bei laufendem Motor ermöglicht dieses System,
auf dem Touchscreen mithilfe einer Kamera bei
Visiopark 1 und mithilfe von zwei Kameras bei
Visiopark 2 Ansichten der nahen Umgebung Ihres
Fahrzeugs anzuzeigen.




Der Bildschirm wird zweigeteilt in eine
Kontextansicht und eine Draufsicht auf das
Fahrzeug und seine nahe Umgebung. Die Sensoren der Einparkhilfe ergänzen die
Informationen über die Draufsicht des Fahrzeugs.
Es können verschiedene Kontextansichten
angezeigt werden:
–

Standardansicht
–

180°-Umgebungsansicht
–

Zoom-Ansicht
Standardmäßig ist der
AUTO-Modus aktiviert.
In diesem Modus wählt das System die beste
Ansicht zur Anzeige aus (Standard oder Zoom).
Sie können während eines Manövers jederzeit die
Ansichtsart wechseln.
►
Drücken Sie auf die
Taste in der unteren linken
Ecke des Touchscreens.
►
Wählen Sie den
Ansichtstyp aus:
• „Standardansicht“.
• „180° view“.
• „Zoom-Ansicht“.
• „AUTO view“.
Die Anzeige wird unverzüglich mit dem
ausgewählten Ansichtstyp aktualisiert.
Der Systemzustand wird beim Ausschalten der
Zündung nicht gespeichert.
Funktionsweise

Mit einer oder zwei Kameras wird die nähere
Umgebung des Fahrzeugs beim Manövrieren mit
niedriger Geschwindigkeit aufgezeichnet.
Von oben wird ein Bild dessen rekonstruiert, was
sich in der näheren Umgebung des Fahrzeugs
befindet (dargestellt zwischen den Ecken); dies
erfolgt in Echtzeit im Laufe des Manövers.
Dadurch kann die Ausrichtung Ihres Fahrzeugs
beim Einparken vereinfacht und jedes Hindernis in
der Nähe sichtbar gemacht werden. Diese Ansicht
verschwindet automatisch, wenn das Fahrzeug zu
lange still steht.
Mit Visiopark 2 wird das Bild mithilfe von zwei
Kameras erzeugt, sowohl beim Vorwärts-, als auch
beim Rückwärtsfahren.
Bei aktivierter Funktion kann es sein, dass die
Draufsicht nicht angezeigt wird. Wenn das System
bei fahrendem Fahrzeug aktiviert wird, kann die
Draufsicht vollständig angezeigt werden.

168
Fahren

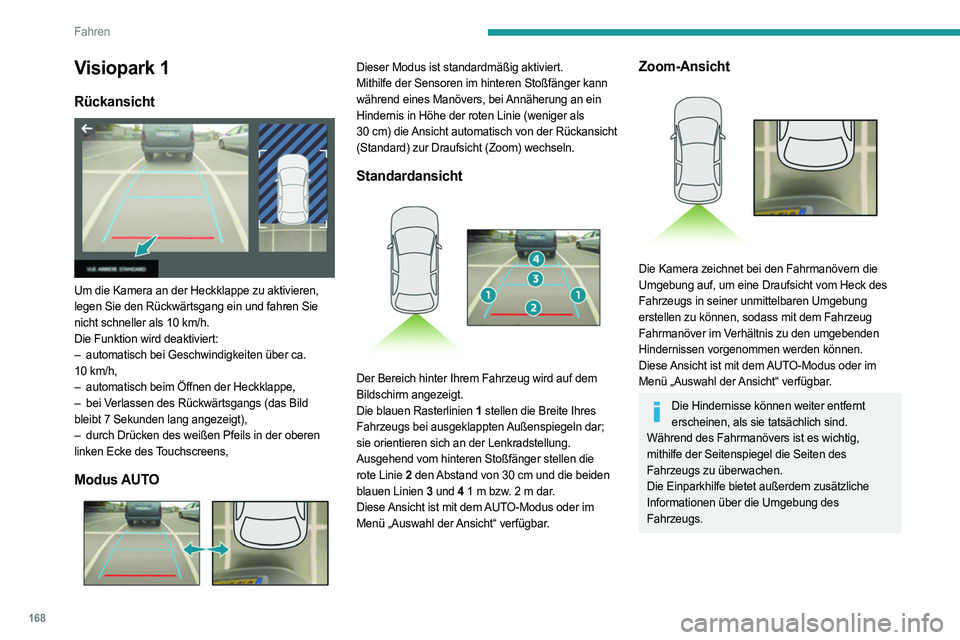

Visiopark 1
Rückansicht

Um die Kamera an der Heckklappe zu aktivieren,
legen Sie den Rückwärtsgang ein und fahren Sie
nicht schneller als 10 km/h.
Die Funktion wird deaktiviert:
–

automatisch bei Geschwindigkeiten über ca.

10
km/h,
–

automatisch beim Öffnen der Heckklappe,
–


bei V
erlassen des Rückwärtsgangs (das Bild
bleibt 7 Sekunden lang angezeigt),
–

durch Drücken des weißen Pfeils in der oberen

linken Ecke des Touchscreens,
Modus AUTO

Dieser Modus ist standardmäßig aktiviert.
Mithilfe der Sensoren im hinteren Stoßfänger kann
während eines Manövers, bei Annäherung an ein
Hindernis in Höhe der roten Linie (weniger als
30
cm) die Ansicht automatisch von der Rückansicht
(Standard) zur Draufsicht (Zoom) wechseln.
Standardansicht

Der Bereich hinter Ihrem Fahrzeug wird auf dem
Bildschirm angezeigt.
Die blauen Rasterlinien 1 stellen die Breite Ihres
Fahrzeugs bei ausgeklappten Außenspiegeln dar;
sie orientieren sich an der Lenkradstellung.
Ausgehend vom hinteren Stoßfänger stellen die
rote Linie 2 den Abstand von 30
cm und die beiden
blauen Linien 3 und 4 1
m bzw. 2 m dar.
Diese Ansicht ist mit dem AUTO-Modus oder im
Menü „Auswahl der Ansicht“ verfügbar.
Zoom-Ansicht

Die Kamera zeichnet bei den Fahrmanövern die
Umgebung auf, um eine Draufsicht vom Heck des
Fahrzeugs in seiner unmittelbaren Umgebung
erstellen zu können, sodass mit dem Fahrzeug
Fahrmanöver im Verhältnis zu den umgebenden
Hindernissen vorgenommen werden können.
Diese Ansicht ist mit dem AUTO-Modus oder im
Menü „Auswahl der Ansicht“ verfügbar.
Die Hindernisse können weiter entfernt erscheinen, als sie tatsächlich sind.
Während des Fahrmanövers ist es wichtig,
mithilfe der Seitenspiegel die Seiten des
Fahrzeugs zu überwachen.
Die Einparkhilfe bietet außerdem zusätzliche
Informationen über die Umgebung des
Fahrzeugs.

169
Fahren

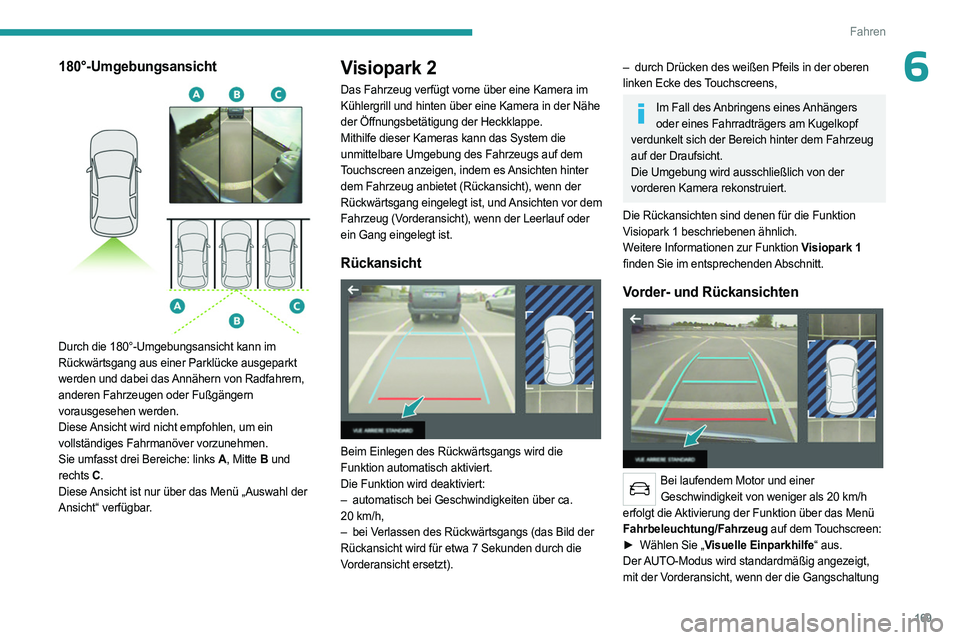

6180°-Umgebungsansicht

Durch die 180°-Umgebungsansicht kann im
Rückwärtsgang aus einer Parklücke ausgeparkt
werden und dabei das
Annähern
von Radfahrern,
anderen Fahrzeugen oder Fußgängern
vorausgesehen werden.
Diese Ansicht wird nicht empfohlen, um ein
vollständiges Fahrmanöver vorzunehmen.
Sie umfasst drei Bereiche: links A , Mitte B und
rechts C.
Diese Ansicht ist nur über das Menü „Auswahl der
Ansicht“ verfügbar.
Visiopark 2
Das Fahrzeug verfügt vorne über eine Kamera im
Kühlergrill und hinten über eine Kamera in der Nähe
der Öffnungsbetätigung der Heckklappe.
Mithilfe dieser Kameras kann das System die
unmittelbare Umgebung des Fahrzeugs auf dem
Touchscreen anzeigen, indem es Ansichten hinter
dem Fahrzeug anbietet (Rückansicht), wenn der
Rückwärtsgang eingelegt ist, und Ansichten vor dem
Fahrzeug (Vorderansicht), wenn der Leerlauf oder
ein Gang eingelegt ist.
Rückansicht

Beim Einlegen des Rückwärtsgangs wird die
Funktion automatisch aktiviert.
Die Funktion wird deaktiviert:
–

automatisch bei Geschwindigkeiten über ca.

20
km/h,
–

bei V
erlassen des Rückwärtsgangs (das Bild der
Rückansicht wird für etwa 7
Sekunden durch die
Vorderansicht ersetzt).
– durch Drücken des weißen Pfeils in der oberen
linken Ecke des Touchscreens,
Im Fall des Anbringens eines Anhängers oder eines Fahrradträgers am Kugelkopf
verdunkelt sich der Bereich hinter dem Fahrzeug
auf der Draufsicht.
Die Umgebung wird ausschließlich von der
vorderen Kamera rekonstruiert.
Die Rückansichten sind denen für die Funktion
Visiopark 1 beschriebenen ähnlich.
Weitere Informationen zur Funktion Visiopark 1
finden Sie im entsprechenden Abschnitt.
Vorder- und Rückansichten

Bei laufendem Motor und einer Geschwindigkeit von weniger als 20 km/h
erfolgt die Aktivierung der Funktion über das Menü
Fahrbeleuchtung/Fahrzeug auf dem Touchscreen:
►

Wählen Sie „
Visuelle Einparkhilfe“ aus.
Der AUTO-Modus wird standardmäßig angezeigt,
mit der Vorderansicht, wenn der die Gangschaltung

170
Fahren

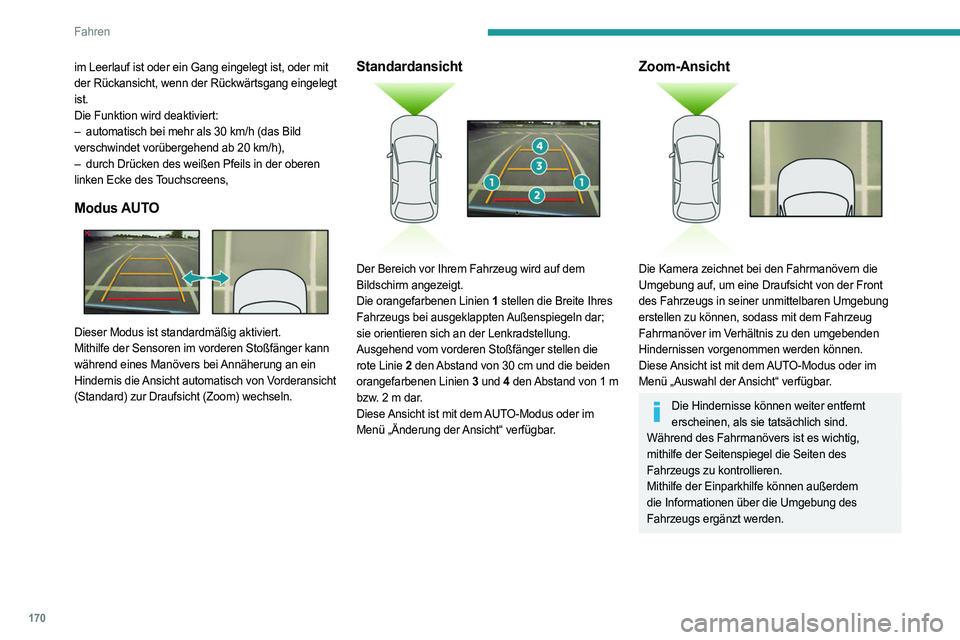

im Leerlauf ist oder ein Gang eingelegt ist, oder mit
der Rückansicht, wenn der Rückwärtsgang eingelegt
ist.
Die Funktion wird deaktiviert:
–
automatisch bei mehr als 30
km/h (das Bild
verschwindet vorübergehend ab 20
km/h),
–

durch Drücken des weißen Pfeils in der oberen

linken Ecke des Touchscreens,
Modus AUTO

Dieser Modus ist standardmäßig aktiviert.
Mithilfe der Sensoren im vorderen Stoßfänger kann
während eines Manövers bei Annäherung an ein
Hindernis die Ansicht automatisch von Vorderansicht
(Standard) zur Draufsicht (Zoom) wechseln.
Standardansicht

Der Bereich vor Ihrem Fahrzeug wird auf dem
Bildschirm angezeigt.
Die orangefarbenen Linien 1 stellen die Breite Ihres
Fahrzeugs bei ausgeklappten Außenspiegeln dar;
sie orientieren sich an der Lenkradstellung.
Ausgehend vom vorderen Stoßfänger stellen die
rote Linie 2 den Abstand von 30 cm und die beiden
orangefarbenen Linien 3 und 4 den Abstand von 1 m
bzw. 2 m dar.
Diese Ansicht ist mit dem AUTO-Modus oder im
Menü „Änderung der Ansicht“ verfügbar.
Zoom-Ansicht

Die Kamera zeichnet bei den Fahrmanövern die
Umgebung auf, um eine Draufsicht von der Front
des Fahrzeugs in seiner unmittelbaren Umgebung
erstellen zu können, sodass mit dem Fahrzeug
Fahrmanöver im Verhältnis zu den umgebenden
Hindernissen vorgenommen werden können.
Diese Ansicht ist mit dem AUTO-Modus oder im
Menü „Auswahl der Ansicht“ verfügbar.
Die Hindernisse können weiter entfernt erscheinen, als sie tatsächlich sind.
Während des Fahrmanövers ist es wichtig,
mithilfe der Seitenspiegel die Seiten des
Fahrzeugs zu kontrollieren.
Mithilfe der Einparkhilfe können außerdem
die Informationen über die Umgebung des
Fahrzeugs ergänzt werden.

171
Fahren

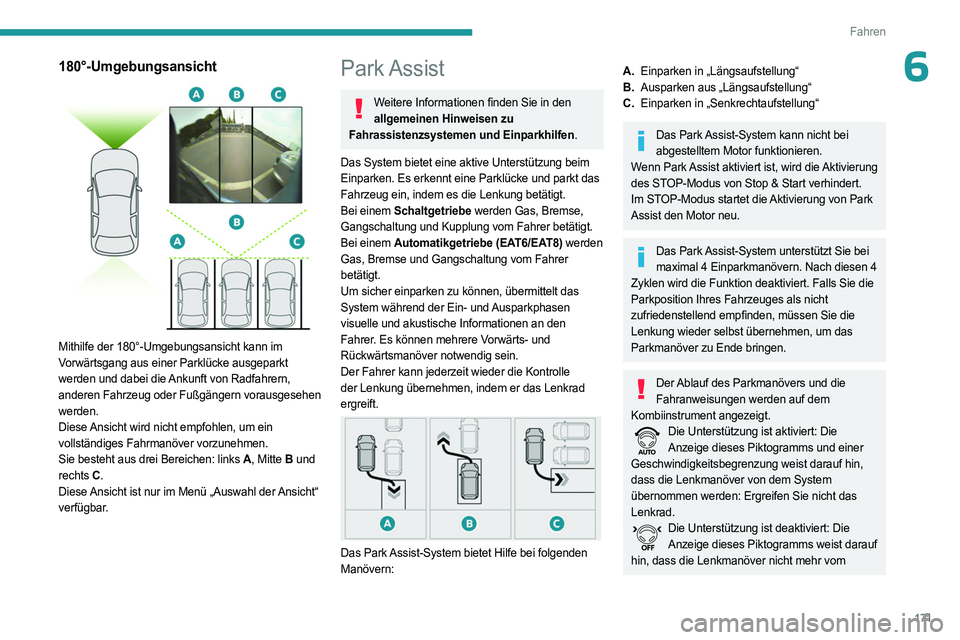

6180°-Umgebungsansicht

Mithilfe der 180°-Umgebungsansicht kann im
Vorwärtsgang aus einer Parklücke ausgeparkt
werden und dabei die Ankunft von Radfahrern,
anderen Fahrzeug oder Fußgängern vorausgesehen
werden.
Diese Ansicht wird nicht empfohlen, um ein
vollständiges Fahrmanöver vorzunehmen.
Sie besteht aus drei Bereichen: links A, Mitte B und
rechts C.
Diese Ansicht ist nur im Menü „Auswahl der Ansicht“
verfügbar.
Park Assist
Weitere Informationen finden Sie in den allgemeinen Hinweisen zu
Fahrassistenzsystemen und Einparkhilfen.
Das System bietet eine aktive Unterstützung beim
Einparken. Es erkennt eine Parklücke und parkt das
Fahrzeug ein, indem es die Lenkung betätigt.
Bei einem Schaltgetriebe werden Gas, Bremse,
Gangschaltung und Kupplung vom Fahrer betätigt.
Bei einem Automatikgetriebe (EAT6/EAT8) werden
Gas, Bremse und Gangschaltung vom Fahrer
betätigt.
Um sicher einparken zu können, übermittelt das
System während der Ein- und Ausparkphasen
visuelle und akustische Informationen an den
Fahrer. Es können mehrere Vorwärts- und
Rückwärtsmanöver notwendig sein.
Der Fahrer kann jederzeit wieder die Kontrolle
der Lenkung übernehmen, indem er das Lenkrad
ergreift.


Das Park Assist-System bietet Hilfe bei folgenden
Manövern:
A. Einparken in „Längsaufstellung“
B. Ausparken aus „Längsaufstellung“
C. Einparken in „Senkrechtaufstellung“
Das Park Assist-System kann nicht bei
abgestelltem Motor funktionieren.
Wenn Park Assist aktiviert ist, wird die Aktivierung
des STOP-Modus von Stop & Start verhindert.
Im STOP-Modus startet die Aktivierung von Park
Assist den Motor neu.
Das Park Assist-System unterstützt Sie bei maximal 4 Einparkmanövern. Nach diesen 4
Zyklen wird die Funktion deaktiviert. Falls Sie die
Parkposition Ihres Fahrzeuges als nicht
zufriedenstellend empfinden, müssen Sie die
Lenkung wieder selbst übernehmen, um das
Parkmanöver zu Ende bringen.
Der Ablauf des Parkmanövers und die Fahranweisungen werden auf dem
Kombiinstrument angezeigt.
Die Unterstützung ist aktiviert: Die Anzeige dieses Piktogramms und einer
Geschwindigkeitsbegrenzung weist darauf hin,
dass die Lenkmanöver von dem System
übernommen werden: Ergreifen Sie nicht das
Lenkrad.
Die Unterstützung ist deaktiviert: Die Anzeige dieses Piktogramms weist darauf
hin, dass die Lenkmanöver nicht mehr vom

172
Fahren

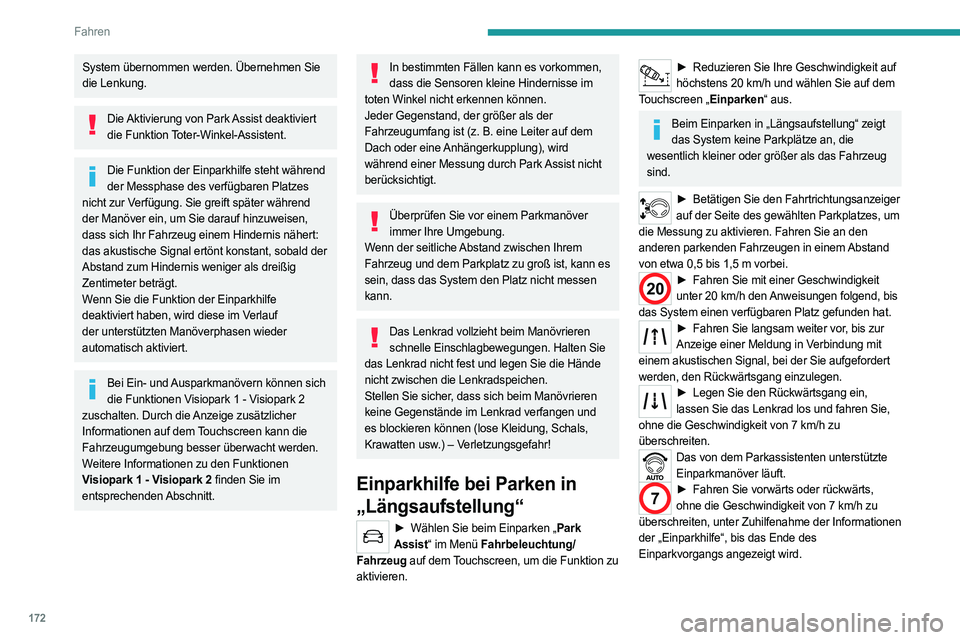

System übernommen werden. Übernehmen Sie
die Lenkung.
Die Aktivierung von Park Assist deaktiviert die Funktion Toter-Winkel-Assistent.
Die Funktion der Einparkhilfe steht während der Messphase des verfügbaren Platzes
nicht zur Verfügung. Sie greift später während
der Manöver ein, um Sie darauf hinzuweisen,
dass sich Ihr Fahrzeug einem Hindernis nähert:
das akustische Signal ertönt konstant, sobald der
Abstand zum Hindernis weniger als dreißig
Zentimeter beträgt.
Wenn Sie die Funktion der Einparkhilfe
deaktiviert haben, wird diese im Verlauf
der unterstützten Manöverphasen wieder
automatisch aktiviert.
Bei Ein- und Ausparkmanövern können sich die Funktionen Visiopark 1 - Visiopark 2
zuschalten. Durch die Anzeige zusätzlicher
Informationen auf dem Touchscreen kann die
Fahrzeugumgebung besser überwacht werden.
Weitere Informationen zu den Funktionen
Visiopark 1 - Visiopark 2 finden Sie im
entsprechenden Abschnitt.
In bestimmten Fällen kann es vorkommen, dass die Sensoren kleine Hindernisse im
toten Winkel nicht erkennen können.
Jeder Gegenstand, der größer als der
Fahrzeugumfang ist (z. B. eine Leiter auf dem
Dach oder eine Anhängerkupplung), wird
während einer Messung durch Park Assist nicht
berücksichtigt.
Überprüfen Sie vor einem Parkmanöver immer Ihre Umgebung.
Wenn der seitliche Abstand zwischen Ihrem
Fahrzeug und dem Parkplatz zu groß ist, kann es
sein, dass das System den Platz nicht messen
kann.
Das Lenkrad vollzieht beim Manövrieren schnelle Einschlagbewegungen. Halten Sie
das Lenkrad nicht fest und legen Sie die Hände
nicht zwischen die Lenkradspeichen.
Stellen Sie sicher, dass sich beim Manövrieren
keine Gegenstände im Lenkrad verfangen und
es blockieren können (lose Kleidung, Schals,
Krawatten usw.) – Verletzungsgefahr!
Einparkhilfe bei Parken in
„Längsaufstellung“
► Wählen Sie beim Einparken „ Park
Assist“ im Menü Fahrbeleuchtung/
Fahrzeug auf dem Touchscreen, um die Funktion zu
aktivieren.
► Reduzieren Sie Ihre Geschwindigkeit auf
höchstens 20 km/h und wählen Sie auf dem
Touchscreen „Einparken“ aus.
Beim Einparken in „Längsaufstellung“ zeigt das System keine Parkplätze an, die
wesentlich kleiner oder größer als das Fahrzeug
sind.
► Betätigen Sie den Fahrtrichtungsanzeiger
auf der Seite des gewählten Parkplatzes, um
die Messung zu aktivieren. Fahren Sie an den
anderen parkenden Fahrzeugen in einem Abstand
von etwa 0,5 bis 1,5
m vorbei.
20► Fahren Sie mit einer Geschwindigkeit
unter 20 km/h den Anweisungen folgend, bis
das System einen verfügbaren Platz gefunden hat.
► Fahren Sie langsam weiter vor , bis zur
Anzeige einer Meldung in Verbindung mit
einem akustischen Signal, bei der Sie aufgefordert
werden, den Rückwärtsgang einzulegen.
► Legen Sie den Rückwärtsgang ein,
lassen Sie das Lenkrad los und fahren Sie,
ohne die Geschwindigkeit von 7
km/h zu
überschreiten.
Das von dem Parkassistenten unterstützte Einparkmanöver läuft.
7► Fahren Sie vorwärts oder rückwärts,
ohne die Geschwindigkeit von 7 km/h zu
überschreiten, unter Zuhilfenahme der Informationen
der „Einparkhilfe“, bis das Ende des
Einparkvorgangs angezeigt wird.

173
Fahren

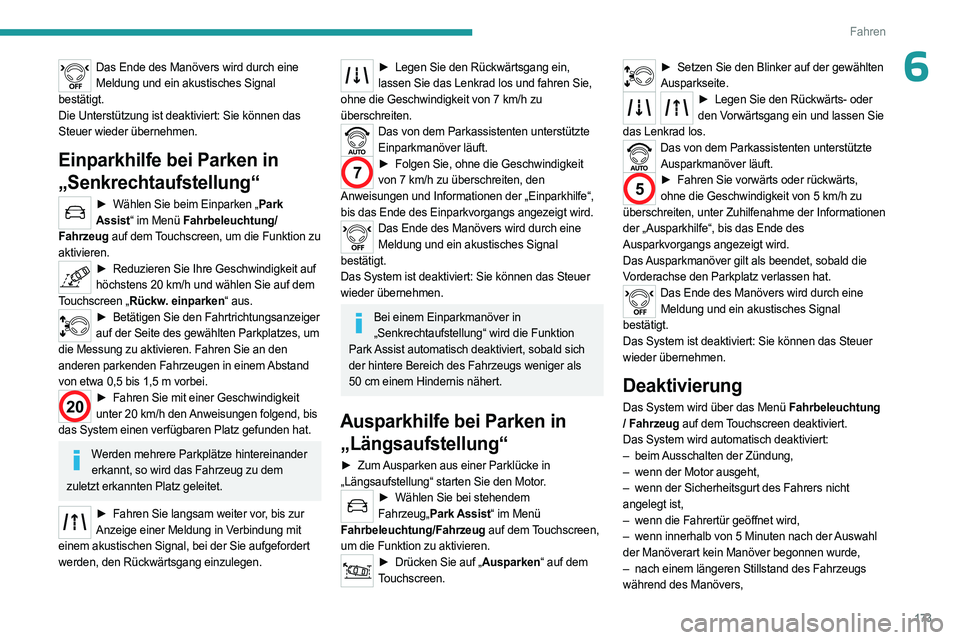

6Das Ende des Manövers wird durch eine Meldung und ein akustisches Signal
bestätigt.
Die Unterstützung ist deaktiviert: Sie können das
Steuer wieder übernehmen.
Einparkhilfe bei Parken in
„Senkrechtaufstellung“
► Wählen Sie beim Einparken „ Park
Assist“ im Menü Fahrbeleuchtung/
Fahrzeug auf dem Touchscreen, um die Funktion zu
aktivieren.
► Reduzieren Sie Ihre Geschwindigkeit auf
höchstens 20 km/h und wählen Sie auf dem
Touchscreen „Rückw. einparken“ aus.
► Betätigen Sie den Fahrtrichtungsanzeiger
auf der Seite des gewählten Parkplatzes, um
die Messung zu aktivieren. Fahren Sie an den
anderen parkenden Fahrzeugen in einem Abstand
von etwa 0,5 bis 1,5
m vorbei.
20► Fahren Sie mit einer Geschwindigkeit
unter 20 km/h den Anweisungen folgend, bis
das System einen verfügbaren Platz gefunden hat.
Werden mehrere Parkplätze hintereinander erkannt, so wird das Fahrzeug zu dem
zuletzt erkannten Platz geleitet.
► Fahren Sie langsam weiter vor , bis zur
Anzeige einer Meldung in Verbindung mit
einem akustischen Signal, bei der Sie aufgefordert
werden, den Rückwärtsgang einzulegen.
► Legen Sie den Rückwärtsgang ein,
lassen Sie das Lenkrad los und fahren Sie,
ohne die Geschwindigkeit von 7
km/h zu
überschreiten.
Das von dem Parkassistenten unterstützte Einparkmanöver läuft.
7► Folgen Sie, ohne die Geschwindigkeit
von 7 km/h zu überschreiten, den
Anweisungen und Informationen der „Einparkhilfe“,
bis das Ende des Einparkvorgangs angezeigt wird.
Das Ende des Manövers wird durch eine Meldung und ein akustisches Signal
bestätigt.
Das System ist deaktiviert: Sie können das Steuer
wieder übernehmen.
Bei einem Einparkmanöver in „Senkrechtaufstellung“ wird die Funktion
Park Assist automatisch deaktiviert, sobald sich
der hintere Bereich des Fahrzeugs weniger als
50

cm einem Hindernis nähert.
Ausparkhilfe bei Parken in „Längsaufstellung“
► Zum Ausparken aus einer Parklücke in
„Längsaufstellung“ starten Sie den Motor.
► Wählen Sie bei stehendem
Fahrzeug„Park Assist“ im Menü
Fahrbeleuchtung/Fahrzeug auf dem Touchscreen,
um die Funktion zu aktivieren.
► Drücken Sie auf „ Ausparken“ auf dem
Touchscreen.
► Setzen Sie den Blinker auf der gewählten
Ausparkseite.
► Legen Sie den Rückwärts- oder
den Vorwärtsgang ein und lassen Sie
das Lenkrad los.
Das von dem Parkassistenten unterstützte Ausparkmanöver läuft.
5► Fahren Sie vorwärts oder rückwärts,
ohne die Geschwindigkeit von 5 km/h zu
überschreiten, unter Zuhilfenahme der Informationen
der „Ausparkhilfe“, bis das Ende des
Ausparkvorgangs angezeigt wird.
Das Ausparkmanöver gilt als beendet, sobald die
Vorderachse den Parkplatz verlassen hat.
Das Ende des Manövers wird durch eine Meldung und ein akustisches Signal
bestätigt.
Das System ist deaktiviert: Sie können das Steuer
wieder übernehmen.
Deaktivierung
Das System wird über das Menü Fahrbeleuchtung
/ Fahrzeug auf dem Touchscreen deaktiviert.
Das System wird automatisch deaktiviert:
–

beim
Ausschalten der Zündung,
–

wenn der Motor ausgeht,
–


wenn der Sicherheitsgurt des Fahrers nicht

angelegt ist,
–

wenn die Fahrertür geöffnet wird,
–


wenn innerhalb von 5 Minuten nach der
Auswahl
der Manöverart kein Manöver begonnen wurde,
–

nach einem längeren Stillstand des Fahrzeugs

während des Manövers,

174
Fahren

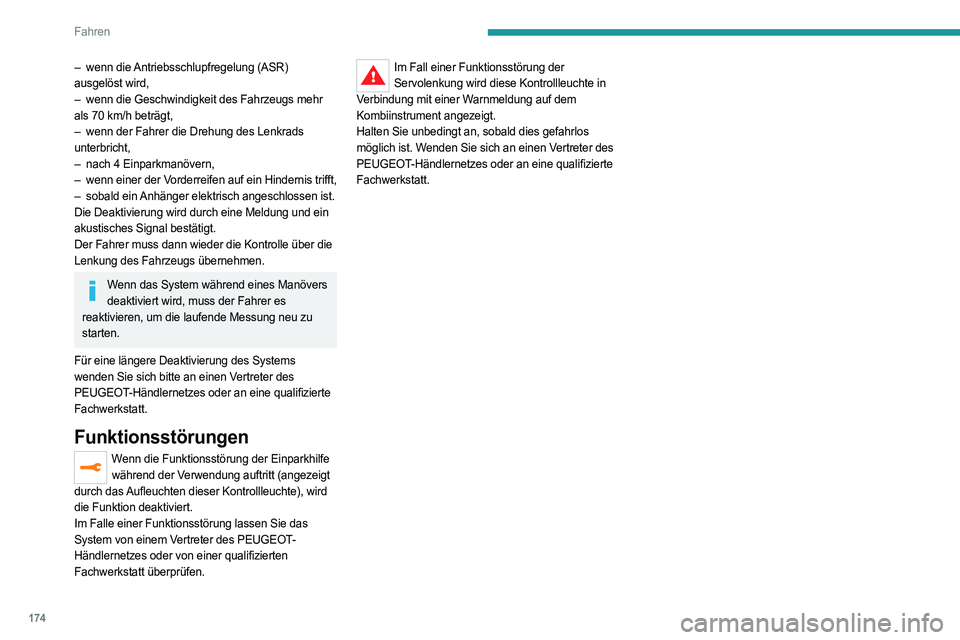

– wenn die Antriebsschlupfregelung (ASR)
ausgelöst wird,
–

wenn die Geschwindigkeit des Fahrzeugs mehr

als 70
km/h beträgt,
–

wenn der Fahrer die Drehung des Lenkrads

unterbricht,
–

nach 4 Einparkmanövern,
–


wenn einer der V
orderreifen auf ein Hindernis trifft,
–

sobald ein
Anhänger elektrisch angeschlossen ist.
Die Deaktivierung wird durch eine Meldung und ein
akustisches Signal bestätigt.
Der Fahrer muss dann wieder die Kontrolle über die
Lenkung des Fahrzeugs übernehmen.
Wenn das System während eines Manövers deaktiviert wird, muss der Fahrer es
reaktivieren, um die laufende Messung neu zu
starten.
Für eine längere Deaktivierung des Systems
wenden Sie sich bitte an einen Vertreter des
PEUGEOT-Händlernetzes oder an eine qualifizierte
Fachwerkstatt.
Funktionsstörungen
Wenn die Funktionsstörung der Einparkhilfe während der Verwendung auftritt (angezeigt
durch das Aufleuchten dieser Kontrollleuchte), wird
die Funktion deaktiviert.
Im Falle einer Funktionsstörung lassen Sie das
System von einem Vertreter des PEUGEOT-
Händlernetzes oder von einer qualifizierten
Fachwerkstatt überprüfen.
Im Fall einer Funktionsstörung der Servolenkung wird diese Kontrollleuchte in
Verbindung mit einer Warnmeldung auf dem
Kombiinstrument angezeigt.
Halten Sie unbedingt an, sobald dies gefahrlos
möglich ist. Wenden Sie sich an einen Vertreter des
PEUGEOT-Händlernetzes oder an eine qualifizierte
Fachwerkstatt.
