176
Praktische Tipps

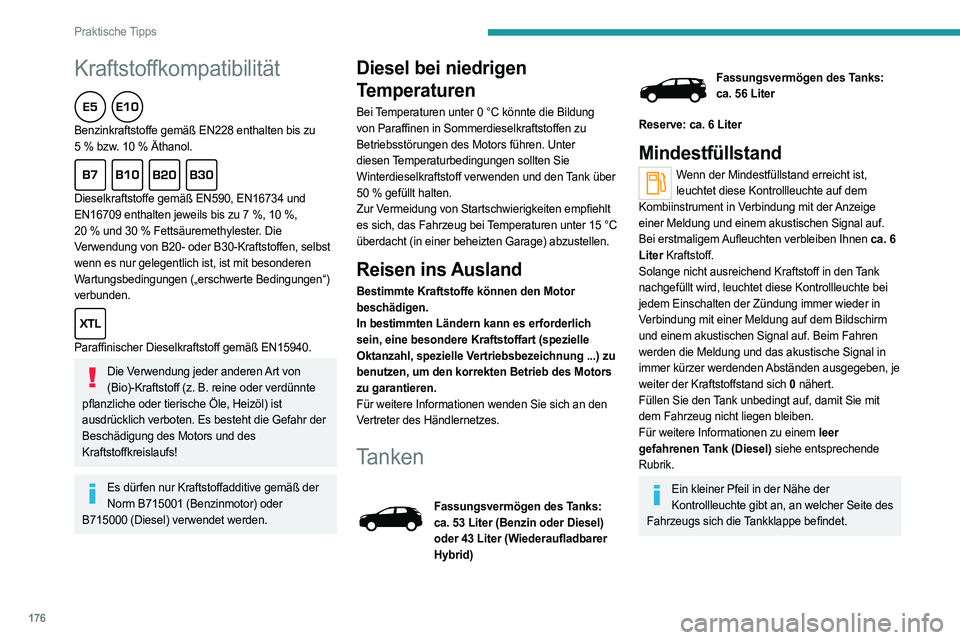

Kraftstoffkompatibilität
Benzinkraftstoffe gemäß EN228 enthalten bis zu
5 % bzw. 10 % Äthanol.

Dieselkraftstoffe gemäß EN590, EN16734 und
EN16709 enthalten jeweils bis zu 7 %, 10 %,
20
% und 30 % Fettsäuremethylester. Die
Verwendung von B20- oder B30-Kraftstoffen, selbst
wenn es nur gelegentlich ist, ist mit besonderen
Wartungsbedingungen („erschwerte Bedingungen“)
verbunden.

Paraffinischer Dieselkraftstoff gemäß EN15940.
Die Verwendung jeder anderen Art von (Bio)-Kraftstoff (z. B. reine oder verdünnte
pflanzliche oder tierische Öle, Heizöl) ist
ausdrücklich verboten. Es besteht die Gefahr der
Beschädigung des Motors und des
Kraftstoffkreislaufs!
Es dürfen nur Kraftstoffadditive gemäß der Norm B715001 (Benzinmotor) oder
B715000 (Diesel) verwendet werden.
Diesel bei niedrigen
Temperaturen
Bei Temperaturen unter 0 °C könnte die Bildung
von Paraffinen in Sommerdieselkraftstoffen zu
Betriebsstörungen des Motors führen. Unter
diesen Temperaturbedingungen sollten Sie
Winterdieselkraftstoff verwenden und den Tank über
50
% gefüllt halten.
Zur Vermeidung von Startschwierigkeiten empfiehlt
es sich, das Fahrzeug bei Temperaturen unter 15 °C
überdacht (in einer beheizten Garage) abzustellen.
Reisen ins Ausland
Bestimmte Kraftstoffe können den Motor
beschädigen.
In bestimmten Ländern kann es erforderlich
sein, eine besondere Kraftstoffart (spezielle
Oktanzahl, spezielle Vertriebsbezeichnung
...) zu
benutzen, um den korrekten Betrieb des Motors
zu garantieren.
Für weitere Informationen wenden Sie sich an den
Vertreter des Händlernetzes.
Tanken
Fassungsvermögen des Tanks:
ca. 53 Liter (Benzin oder Diesel)
oder 43 Liter (Wiederaufladbarer
Hybrid)
Fassungsvermögen des Tanks:
ca. 56 Liter
Reserve: ca. 6
Liter
Mindestfüllstand
Wenn der Mindestfüllstand erreicht ist, leuchtet diese Kontrollleuchte auf dem
Kombiinstrument in Verbindung mit der Anzeige
einer Meldung und einem akustischen Signal auf.
Bei erstmaligem Aufleuchten verbleiben Ihnen ca. 6
Liter Kraftstoff.
Solange nicht ausreichend Kraftstoff in den Tank
nachgefüllt wird, leuchtet diese Kontrollleuchte bei
jedem Einschalten der Zündung immer wieder in
Verbindung mit einer Meldung auf dem Bildschirm
und einem akustischen Signal auf. Beim Fahren
werden die Meldung und das akustische Signal in
immer kürzer werdenden Abständen ausgegeben, je
weiter der Kraftstoffstand sich 0 nähert.
Füllen Sie den Tank unbedingt auf, damit Sie mit
dem Fahrzeug nicht liegen bleiben.
Für weitere Informationen zu einem leer
gefahrenen Tank (Diesel) siehe entsprechende
Rubrik.
Ein kleiner Pfeil in der Nähe der Kontrollleuchte gibt an, an welcher Seite des
Fahrzeugs sich die Tankklappe befindet.

177
Praktische Tipps

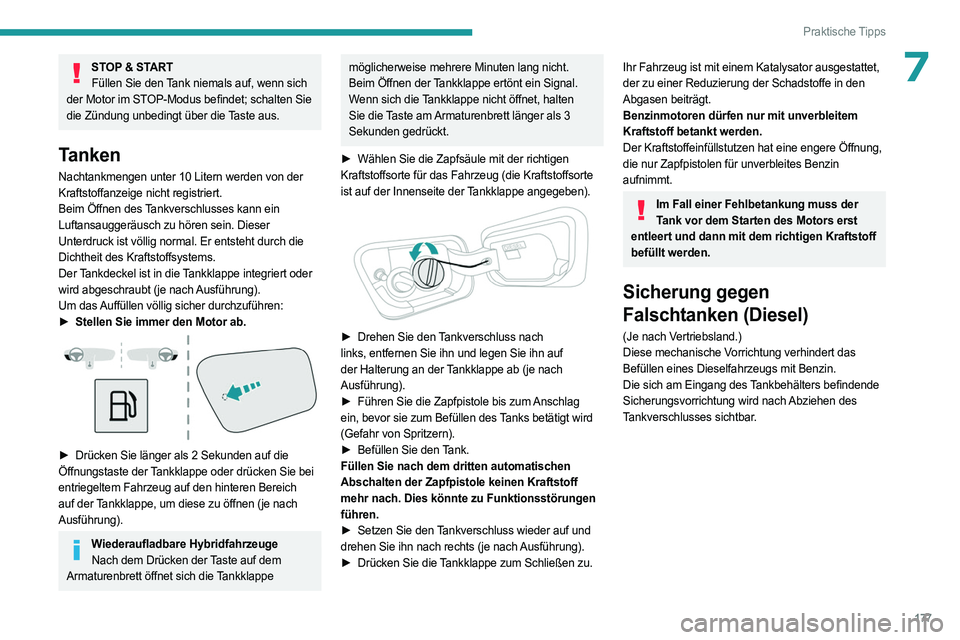

7STOP & STARTFüllen Sie den Tank niemals auf, wenn sich
der Motor im STOP-Modus befindet; schalten Sie
die Zündung unbedingt über die Taste aus.
Tanken
Nachtankmengen unter 10 Litern werden von der
Kraftstoffanzeige nicht registriert.
Beim Öffnen des
Tankverschlusses kann ein
Luftansauggeräusch zu hören sein. Dieser
Unterdruck ist völlig normal. Er entsteht durch die
Dichtheit des Kraftstoffsystems.
Der Tankdeckel ist in die Tankklappe integriert oder
wird abgeschraubt (je nach Ausführung).
Um das Auffüllen völlig sicher durchzuführen:
►

Stellen Sie immer den Motor ab.

► Drücken Sie länger als 2 Sekunden auf die
Öffnungstaste der Tankklappe oder drücken Sie bei
entriegeltem Fahrzeug auf den hinteren Bereich
auf der Tankklappe, um diese zu öffnen (je nach
Ausführung).
Wiederaufladbare Hybridfahrzeuge Nach dem Drücken der Taste auf dem
Armaturenbrett öffnet sich die Tankklappe
möglicherweise mehrere Minuten lang nicht.
Beim Öffnen der Tankklappe ertönt ein Signal.
Wenn sich die Tankklappe nicht öffnet, halten
Sie die Taste am Armaturenbrett länger als 3
Sekunden gedrückt.
►

Wählen Sie die Zapfsäule mit der richtigen

Kraftstoffsorte für das Fahrzeug (die Kraftstoffsorte
ist auf der Innenseite der Tankklappe angegeben).


► Drehen Sie den Tankverschluss nach
links, entfernen Sie ihn und legen Sie ihn auf
der Halterung an der Tankklappe ab (je nach
Ausführung).
►

Führen Sie die Zapfpistole bis zum
Anschlag
ein, bevor sie zum Befüllen des Tanks betätigt wird
(Gefahr von Spritzern).
►

Befüllen Sie den
Tank.
Füllen Sie nach dem dritten automatischen
Abschalten der Zapfpistole keinen Kraftstoff
mehr nach. Dies könnte zu Funktionsstörungen
führen.
►

Setzen Sie den
Tankverschluss wieder auf und
drehen Sie ihn nach rechts (je nach Ausführung).
►

Drücken Sie die
Tankklappe zum Schließen zu.
Ihr Fahrzeug ist mit einem Katalysator ausgestattet,
der zu einer Reduzierung der Schadstoffe in den
Abgasen beiträgt.
Benzinmotoren dürfen nur mit unverbleitem
Kraftstoff betankt werden.
Der Kraftstoffeinfüllstutzen hat eine engere Öffnung,
die nur Zapfpistolen für unverbleites Benzin
aufnimmt.
Im Fall einer Fehlbetankung muss der Tank vor dem Starten des Motors erst
entleert und dann mit dem richtigen Kraftstoff
befüllt werden.
Sicherung gegen
Falschtanken (Diesel)
(Je nach Vertriebsland.)
Diese mechanische Vorrichtung verhindert das
Befüllen eines Dieselfahrzeugs mit Benzin.
Die sich am Eingang des Tankbehälters befindende
Sicherungsvorrichtung wird nach Abziehen des
Tankverschlusses sichtbar.

178
Praktische Tipps

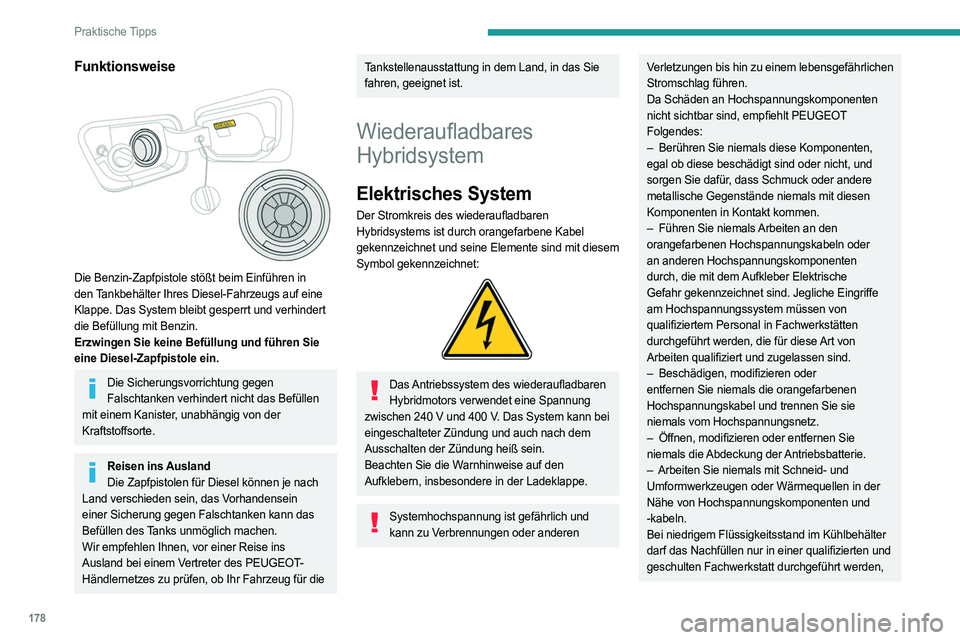

Funktionsweise

Die Benzin-Zapfpistole stößt beim Einführen in
den Tankbehälter Ihres Diesel-Fahrzeugs auf eine
Klappe. Das System bleibt gesperrt und verhindert
die Befüllung mit Benzin.
Erzwingen Sie keine Befüllung und führen Sie
eine Diesel-Zapfpistole ein.
Die Sicherungsvorrichtung gegen Falschtanken verhindert nicht das Befüllen
mit einem Kanister, unabhängig von der
Kraftstoffsorte.
Reisen ins Ausland Die Zapfpistolen für Diesel können je nach
Land verschieden sein, das Vorhandensein
einer Sicherung gegen Falschtanken kann das
Befüllen des Tanks unmöglich machen.
Wir empfehlen Ihnen, vor einer Reise ins
Ausland bei einem Vertreter des PEUGEOT-
Händlernetzes zu prüfen, ob Ihr Fahrzeug für die
Tankstellenausstattung in dem Land, in das Sie
fahren, geeignet ist.
Wiederaufladbares
Hybridsystem
Elektrisches System
Der Stromkreis des wiederaufladbaren
Hybridsystems ist durch orangefarbene Kabel
gekennzeichnet und seine Elemente sind mit diesem
Symbol gekennzeichnet:


Das Antriebssystem des wiederaufladbaren Hybridmotors verwendet eine Spannung
zwischen 240
V und 400 V. Das System kann bei
eingeschalteter Zündung und auch nach dem
Ausschalten der Zündung heiß sein.
Beachten Sie die Warnhinweise auf den
Aufklebern, insbesondere in der Ladeklappe.
Systemhochspannung ist gefährlich und kann zu Verbrennungen oder anderen
Verletzungen bis hin zu einem lebensgefährlichen
Stromschlag führen.
Da Schäden an Hochspannungskomponenten
nicht sichtbar sind, empfiehlt PEUGEOT
Folgendes:
–

Berühren Sie niemals diese Komponenten,

egal ob diese beschädigt sind oder nicht, und
sorgen Sie dafür, dass Schmuck oder andere
metallische Gegenstände niemals mit diesen
Komponenten in Kontakt kommen.
–

Führen Sie niemals
Arbeiten an den
orangefarbenen Hochspannungskabeln oder
an anderen Hochspannungskomponenten
durch, die mit dem Aufkleber Elektrische
Gefahr gekennzeichnet sind. Jegliche Eingriffe
am Hochspannungssystem müssen von
qualifiziertem Personal in Fachwerkstätten
durchgeführt werden, die für diese Art von
Arbeiten qualifiziert und zugelassen sind.
–

Beschädigen, modifizieren oder

entfernen Sie niemals die orangefarbenen
Hochspannungskabel und trennen Sie sie
niemals vom Hochspannungsnetz.
–

Öffnen, modifizieren oder entfernen Sie

niemals die Abdeckung der Antriebsbatterie.
–

Arbeiten Sie niemals mit Schneid- und

Umformwerkzeugen oder Wärmequellen in der
Nähe von Hochspannungskomponenten und
-kabeln.
Bei niedrigem Flüssigkeitsstand im Kühlbehälter
darf das Nachfüllen nur in einer qualifizierten und
geschulten Fachwerkstatt durchgeführt werden,

179
Praktische Tipps

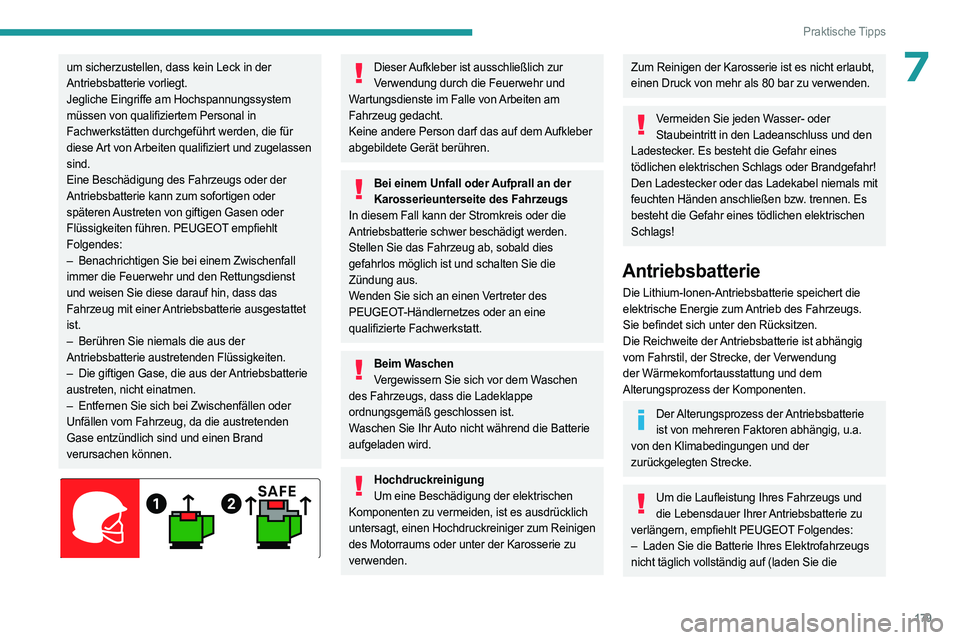

7um sicherzustellen, dass kein Leck in der
Antriebsbatterie vorliegt.
Jegliche Eingriffe am Hochspannungssystem
müssen von qualifiziertem Personal in
Fachwerkstätten durchgeführt werden, die für
diese Art von Arbeiten qualifiziert und zugelassen
sind.
Eine Beschädigung des Fahrzeugs oder der
Antriebsbatterie kann zum sofortigen oder
späteren Austreten von giftigen Gasen oder
Flüssigkeiten führen. PEUGEOT empfiehlt
Folgendes:
–
Benachrichtigen Sie bei einem Zwischenfall

immer die Feuerwehr und den Rettungsdienst
und weisen Sie diese darauf hin, dass das
Fahrzeug mit einer Antriebsbatterie ausgestattet
ist.
–

Berühren Sie niemals die aus der

Antriebsbatterie austretenden Flüssigkeiten.
–

Die giftigen Gase, die aus der
Antriebsbatterie
austreten, nicht einatmen.
–

Entfernen Sie sich bei Zwischenfällen oder

Unfällen vom Fahrzeug, da die austretenden
Gase entzündlich sind und einen Brand
verursachen können.


Dieser Aufkleber ist ausschließlich zur Verwendung durch die Feuerwehr und
Wartungsdienste im Falle von Arbeiten am
Fahrzeug gedacht.
Keine andere Person darf das auf dem Aufkleber
abgebildete Gerät berühren.
Bei einem Unfall oder Aufprall an der Karosserieunterseite des Fahrzeugs
In diesem Fall kann der Stromkreis oder die
Antriebsbatterie schwer beschädigt werden.
Stellen Sie das Fahrzeug ab, sobald dies
gefahrlos möglich ist und schalten Sie die
Zündung aus.
Wenden Sie sich an einen Vertreter des
PEUGEOT-Händlernetzes oder an eine
qualifizierte Fachwerkstatt.
Beim Waschen Vergewissern Sie sich vor dem Waschen
des Fahrzeugs, dass die Ladeklappe
ordnungsgemäß geschlossen ist.
Waschen Sie Ihr Auto nicht während die Batterie
aufgeladen wird.
Hochdruckreinigung Um eine Beschädigung der elektrischen
Komponenten zu vermeiden, ist es ausdrücklich
untersagt, einen Hochdruckreiniger zum Reinigen
des Motorraums oder unter der Karosserie zu
verwenden.
Zum Reinigen der Karosserie ist es nicht erlaubt,
einen Druck von mehr als 80 bar zu verwenden.
Vermeiden Sie jeden Wasser- oder Staubeintritt in den Ladeanschluss und den
Ladestecker. Es besteht die Gefahr eines
tödlichen elektrischen Schlags oder Brandgefahr!
Den Ladestecker oder das Ladekabel niemals mit
feuchten Händen anschließen bzw. trennen. Es
besteht die Gefahr eines tödlichen elektrischen
Schlags!
Antriebsbatterie
Die Lithium-Ionen-Antriebsbatterie speichert die
elektrische Energie zum Antrieb des Fahrzeugs.
Sie befindet sich unter den Rücksitzen.
Die Reichweite der Antriebsbatterie ist abhängig
vom Fahrstil, der Strecke, der Verwendung
der Wärmekomfortausstattung und dem
Alterungsprozess der Komponenten.
Der Alterungsprozess der Antriebsbatterie ist von mehreren Faktoren abhängig, u.a.
von den Klimabedingungen und der
zurückgelegten Strecke.
Um die Laufleistung Ihres Fahrzeugs und die Lebensdauer Ihrer Antriebsbatterie zu
verlängern, empfiehlt PEUGEOT Folgendes:
–

Laden Sie die Batterie Ihres Elektrofahrzeugs

nicht täglich vollständig auf (laden Sie die

180
Praktische Tipps

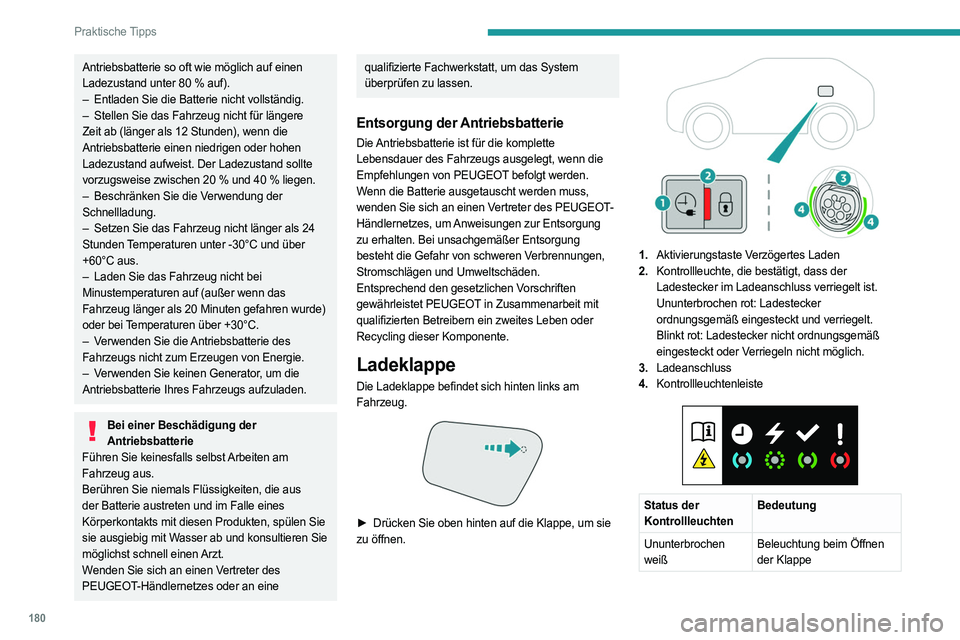

Antriebsbatterie so oft wie möglich auf einen
Ladezustand unter 80 % auf).
–

Entladen Sie die Batterie nicht vollständig.
–


Stellen Sie das Fahrzeug nicht für längere

Zeit ab (länger als 12 Stunden), wenn die
Antriebsbatterie einen niedrigen oder hohen
Ladezustand aufweist. Der Ladezustand sollte
vorzugsweise zwischen 20
% und 40 % liegen.
–

Beschränken Sie die V
erwendung der
Schnellladung.
–

Setzen Sie das Fahrzeug nicht länger als 24

Stunden Temperaturen unter -30°C und über
+60°C aus.
–

Laden Sie das Fahrzeug nicht bei

Minustemperaturen auf (außer wenn das
Fahrzeug länger als 20 Minuten gefahren wurde)
oder bei Temperaturen über +30°C.
–

V
erwenden Sie die Antriebsbatterie des
Fahrzeugs nicht zum Erzeugen von Energie.
–

V
erwenden Sie keinen Generator, um die
Antriebsbatterie Ihres Fahrzeugs aufzuladen.
Bei einer Beschädigung der Antriebsbatterie
Führen Sie keinesfalls selbst Arbeiten am
Fahrzeug aus.
Berühren Sie niemals Flüssigkeiten, die aus
der Batterie austreten und im Falle eines
Körperkontakts mit diesen Produkten, spülen Sie
sie ausgiebig mit Wasser ab und konsultieren Sie
möglichst schnell einen Arzt.
Wenden Sie sich an einen Vertreter des
PEUGEOT-Händlernetzes oder an eine
qualifizierte Fachwerkstatt, um das System
überprüfen zu lassen.
Entsorgung der Antriebsbatterie
Die Antriebsbatterie ist für die komplette
Lebensdauer des Fahrzeugs ausgelegt, wenn die
Empfehlungen von PEUGEOT befolgt werden.
Wenn die Batterie ausgetauscht werden muss,
wenden Sie sich an einen Vertreter des PEUGEOT-
Händlernetzes, um Anweisungen zur Entsorgung
zu erhalten. Bei unsachgemäßer Entsorgung
besteht die Gefahr von schweren Verbrennungen,
Stromschlägen und Umweltschäden.
Entsprechend den gesetzlichen Vorschriften
gewährleistet PEUGEOT in Zusammenarbeit mit
qualifizierten Betreibern ein zweites Leben oder
Recycling dieser Komponente.
Ladeklappe
Die Ladeklappe befindet sich hinten links am
Fahrzeug.


► Drücken Sie oben hinten auf die Klappe, um sie
zu öffnen.


1. Aktivierungstaste Verzögertes Laden
2. Kontrollleuchte, die bestätigt, dass der
Ladestecker im Ladeanschluss verriegelt ist.
Ununterbrochen rot: Ladestecker
ordnungsgemäß eingesteckt und verriegelt.
Blinkt rot: Ladestecker nicht ordnungsgemäß
eingesteckt oder Verriegeln nicht möglich.
3. Ladeanschluss
4. Kontrollleuchtenleiste


Status der
Kontrollleuchten Bedeutung
Ununterbrochen
weiß Beleuchtung beim Öffnen
der Klappe

181
Praktische Tipps

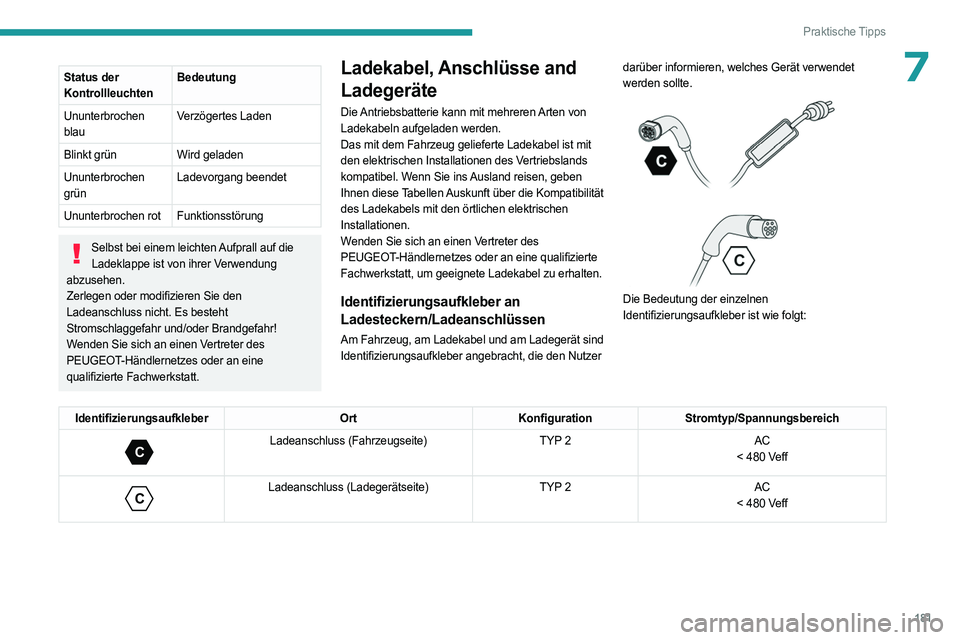

7Status der
KontrollleuchtenBedeutung
Ununterbrochen
blau Verzögertes Laden
Blinkt grün Wird geladen
Ununterbrochen
grün Ladevorgang beendet
Ununterbrochen rot Funktionsstörung
Selbst bei einem leichten Aufprall auf die
Ladeklappe ist von ihrer Verwendung
abzusehen.
Zerlegen oder modifizieren Sie den
Ladeanschluss nicht. Es besteht
Stromschlaggefahr und/oder Brandgefahr!
Wenden Sie sich an einen Vertreter des
PEUGEOT-Händlernetzes oder an eine
qualifizierte Fachwerkstatt.
Ladekabel, Anschlüsse and
Ladegeräte
Die Antriebsbatterie kann mit mehreren Arten von
Ladekabeln aufgeladen werden.
Das mit dem Fahrzeug gelieferte Ladekabel ist mit
den elektrischen Installationen des Vertriebslands
kompatibel. Wenn Sie ins Ausland reisen, geben
Ihnen diese Tabellen Auskunft über die Kompatibilität
des Ladekabels mit den örtlichen elektrischen
Installationen.
Wenden Sie sich an einen Vertreter des
PEUGEOT-Händlernetzes oder an eine qualifizierte
Fachwerkstatt, um geeignete Ladekabel zu erhalten.
Identifizierungsaufkleber an
Ladesteckern/Ladeanschlüssen
Am Fahrzeug, am Ladekabel und am Ladegerät sind
Identifizierungsaufkleber angebracht, die den Nutzer darüber informieren, welches Gerät verwendet
werden sollte.




Die Bedeutung der einzelnen
Identifizierungsaufkleber ist wie folgt:
Identifizierungsaufkleber OrtKonfigurationStromtyp/Spannungsbereich
C
Ladeanschluss (Fahrzeugseite) TYP 2AC
< 480 Veff

C
Ladeanschluss (Ladegerätseite) TYP 2AC
< 480 Veff

182
Praktische Tipps

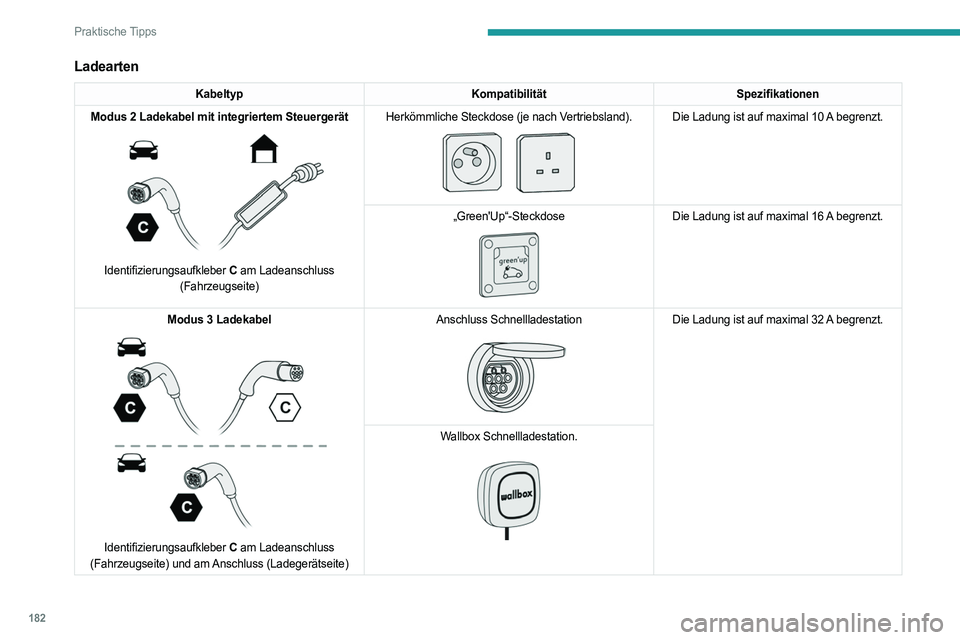

Ladearten
KabeltypKompatibilitätSpezifikationen
Modus 2 Ladekabel mit integriertem Steuergerät


Identifizierungsaufkleber C am Ladeanschluss
(Fahrzeugseite) Herkömmliche Steckdose (je nach Vertriebsland).


Die Ladung ist auf maximal 10 A
begrenzt.
„Green'Up“-Steckdose


Die Ladung ist auf maximal 16 A begrenzt.
Modus 3 Ladekabel


Identifizierungsaufkleber C am Ladeanschluss
(Fahrzeugseite) und am Anschluss (Ladegerätseite) Anschluss Schnellladestation


Die Ladung ist auf maximal 32 A
begrenzt.
Wallbox Schnellladestation.
