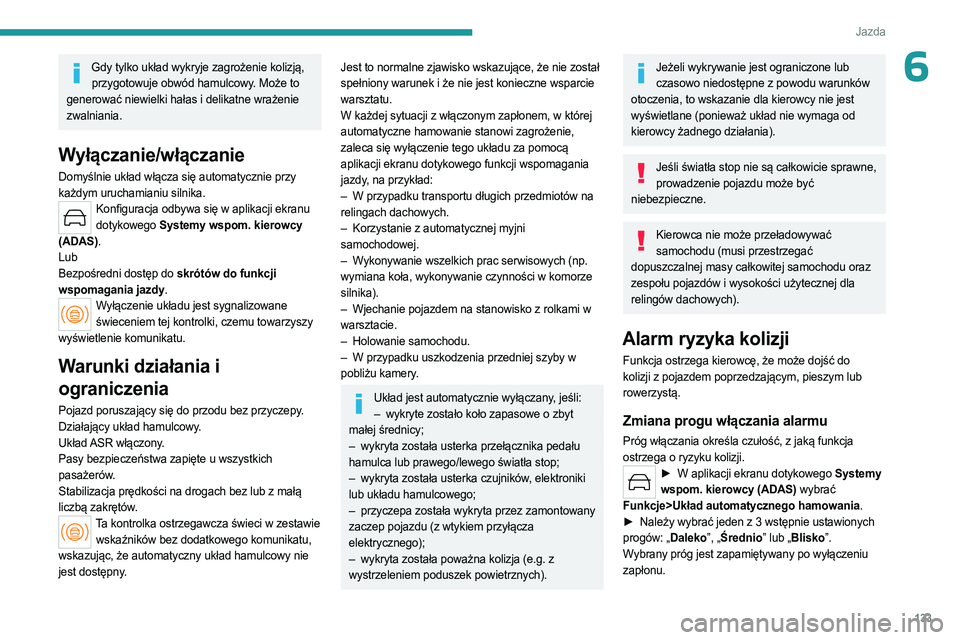

2023 PEUGEOT 408 tow

133
Jazda
6Gdy tylko układ wykryje zagrożenie kolizją, przygotowuje obwód hamulcowy. Może to
generować niewielki hałas i delikatne wrażenie
zwalniania.
Wyłączanie/włączanie
Domyślnie układ włącza się automatycznie przy
każdym uruchamianiu silnika.
Konfiguracja odbywa się w aplikacji ekranu dotykowego Systemy wspom. kierowcy
(ADAS).
Lub
Bezpośredni dostęp do skrótów do funkcji
wspomagania jazdy.
Wyłączenie układu jest sygnalizowane świeceniem tej kontrolki, czemu towarzyszy
wyświetlenie komunikatu.
Warunki działania i
ograniczenia
Pojazd poruszający się do przodu bez przyczepy.
Działający układ hamulcowy.
Układ ASR włączony.
Pasy bezpieczeństwa zapięte u wszystkich
pasażerów.
Stabilizacja prędkości na drogach bez lub z małą
liczbą zakrętów.
Ta kontrolka ostrzegawcza świeci w zestawie wskaźników bez dodatkowego komunikatu,
wskazując, że automatyczny układ hamulcowy nie
jest dostępny.
Jest to normalne zjawisko wskazujące, że nie został
spełniony warunek i że nie jest konieczne wsparcie
warsztatu.
W każdej sytuacji z włączonym zapłonem, w której
automatyczne hamowanie stanowi zagrożenie,
zaleca się wyłączenie tego układu za pomocą
aplikacji ekranu dotykowego funkcji wspomagania
jazdy, na przykład:
–

W przypadku transportu długich przedmiotów na

relingach dachowych.
–

Korzystanie z automatycznej myjni

samochodowej.
–

W
ykonywanie wszelkich prac serwisowych (np.
wymiana koła, wykonywanie czynności w komorze
silnika).
–

Wjechanie pojazdem na stanowisko z rolkami w

warsztacie.
–

Holowanie samochodu.
–


W przypadku uszkodzenia przedniej szyby w

pobliżu kamery.
Układ jest automatycznie wyłączany, jeśli: – wykryte zostało koło zapasowe o zbyt
małej średnicy;
–

wykryta została usterka przełącznika pedału

hamulca lub prawego/lewego światła stop;
–

wykryta została usterka czujników
, elektroniki
lub układu hamulcowego;
–

przyczepa została wykryta przez zamontowany

zaczep pojazdu (z wtykiem przyłącza
elektrycznego);
–

wykryta została poważna kolizja (e.g.
z
wystrzeleniem poduszek powietrznych).
Jeżeli wykrywanie jest ograniczone lub czasowo niedostępne z powodu warunków
otoczenia, to wskazanie dla kierowcy nie jest
wyświetlane (ponieważ układ nie wymaga od
kierowcy żadnego działania).
Jeśli światła stop nie są całkowicie sprawne, prowadzenie pojazdu może być
niebezpieczne.
Kierowca nie może przeładowywać samochodu (musi przestrzegać
dopuszczalnej masy całkowitej samochodu oraz
zespołu pojazdów i wysokości użytecznej dla
relingów dachowych).
Alarm ryzyka kolizji
Funkcja ostrzega kierowcę, że może dojść do
kolizji z pojazdem poprzedzającym, pieszym lub
rowerzystą.
Zmiana progu włączania alarmu
Próg włączania określa czułość, z jaką funkcja
ostrzega o ryzyku kolizji.
► W aplikacji ekranu dotykowego Systemy
wspom. kierowcy (ADAS) wybrać
Funkcje>Układ automatycznego hamowania.
►

Należy wybrać jeden z 3 wstępnie ustawionych

progów:
„Daleko”, „Średnio” lub „Blisko”.
Wybrany próg jest zapamiętywany po wyłączeniu
zapłonu.

134
Jazda
Działanie
W zależności od ryzyka zderzenia wykrytego
przez układ oraz wybranego przez kierowcę
progu alarmu możliwe jest generowanie różnych
poziomów alarmów i sygnalizowanie ich w zestawie
wskaźników.
Układ uwzględnia dynamikę pojazdu, różnicę
prędkości własnego pojazdu i obiektu
zidentyfikowanego pod kątem ryzyka kolizji, a
także działania (np. wciskanie pedałów, obracanie
kierownicą) w celu wygenerowania alarmu w
najbardziej odpowiednim momencie.
(kolor pomarańczowy)Poziom 1: tylko alarm wizualny
sygnalizujący, że poprzedzający pojazd jest bardzo
blisko.
Zostaje wyświetlony komunikat „Pojazd blisko”.
(kolor czerwony) Poziom 2: alarm wizualny i dźwiękowy
ostrzegający, że zderzenie jest nieuchronne.
Zostaje wyświetlony komunikat „Hamuj!”.
Poziom 3: może zostać zastosowane
mikrohamowanie, potwierdzające ryzyko kolizji
(opcja).
W przypadku zbyt szybkiego zbliżania się do pojazdu może zostać wyświetlony alarm
poziomu 2.
Ważne: alarm poziomu 1 zależy od wybranego
progu wyzwalania. Reaguje tylko na poruszające
się pojazdy. Przy niższej prędkości jest
automatycznie wyłączany.
Może się zdarzyć, że ostrzeżenia dotyczące kolizji nie będą emitowane, będą emitowane
zbyt późno albo wydadzą się nieuzasadnione.
Kierowca zawsze musi zachowywać kontrolę nad
pojazdem oraz gotowość do zareagowania w
dowolnym momencie w celu uniknięcia wypadku.
Wybranie opcji „Daleko” na ekranie dotykowym spowoduje wcześniejsze
wyświetlenie ostrzeżenia. Zwiększa to poziom
bezpieczeństwa, lecz również liczbę alarmów w
przypadku braku zachowania wymaganej przez
przepisy prawa bezpiecznej odległości.
Aby ograniczyć występowanie alarmów,
można zmienić to ustawienie na jedno z dwóch
pozostałych.
Inteligentne wspomaganie
hamowania awaryjnego (iEBA)
Ta funkcja zwiększa hamowanie pojazdu, jeśli
kierowca nie hamuje wystarczająco, aby uniknąć
kolizji.
Wspomaganie występuje tylko wtedy, gdy kierowca
naciśnie pedał hamulca.
Active Safety Brake

Funkcja ta, zwana także „automatycznym
hamowaniem awaryjnym”, interweniuje po
sygnale dźwiękowym, jeśli kierowca nie wciśnie
wystarczająco szybko pedału hamulca.
Układ ten ma na celu zmniejszenie prędkości
zderzenia lub uniknięcie kolizji w przypadku braku
reakcji kierowcy.
Poniżej prędkości 30 km/h automatyczne hamowanie awaryjne może spowolnić
pojazd do całkowitego zatrzymania.
W przeciwnym razie w przypadku wersji tylko z
kamerą prędkość może zostać zmniejszona o
maksymalnie o 25 km/h.
W przypadku wersji z kamerą i radarem
ograniczenie prędkości może być zwiększone

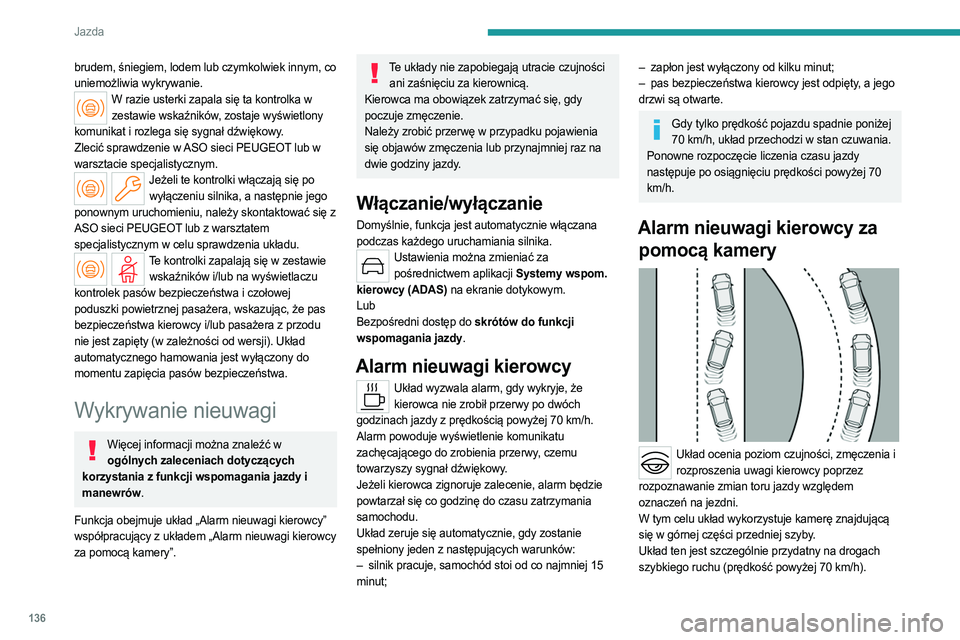

136
Jazda
brudem, śniegiem, lodem lub czymkolwiek innym, co
uniemożliwia wykrywanie.
W razie usterki zapala się ta kontrolka w zestawie wskaźników, zostaje wyświetlony
komunikat i rozlega się sygnał dźwiękowy.
Zlecić sprawdzenie w ASO sieci PEUGEOT lub w
warsztacie specjalistycznym.
Jeżeli te kontrolki włączają się po wyłączeniu silnika, a następnie jego
ponownym uruchomieniu, należy skontaktować się z
ASO sieci PEUGEOT lub z warsztatem
specjalistycznym w celu sprawdzenia układu.
Te kontrolki zapalają się w zestawie wskaźników i/lub na wyświetlaczu
kontrolek pasów bezpieczeństwa i czołowej
poduszki powietrznej pasażera, wskazując, że pas
bezpieczeństwa kierowcy i/lub pasażera z przodu
nie jest zapięty (w zależności od wersji). Układ
automatycznego hamowania jest wyłączony do
momentu zapięcia pasów bezpieczeństwa.
Wykrywanie nieuwagi
Więcej informacji można znaleźć w ogólnych zaleceniach dotyczących
korzystania z funkcji wspomagania jazdy i
manewrów.
Funkcja obejmuje układ „Alarm nieuwagi kierowcy”
współpracujący z układem „Alarm nieuwagi kierowcy
za pomocą kamery”.
Te układy nie zapobiegają utracie czujności ani zaśnięciu za kierownicą.
Kierowca ma obowiązek zatrzymać się, gdy
poczuje zmęczenie.
Należy zrobić przerwę w przypadku pojawienia
się objawów zmęczenia lub przynajmniej raz na
dwie godziny jazdy.
Włączanie/wyłączanie
Domyślnie, funkcja jest automatycznie włączana
podczas każdego uruchamiania silnika.
Ustawienia można zmieniać za pośrednictwem aplikacji Systemy wspom.
kierowcy (ADAS) na ekranie dotykowym.
Lub
Bezpośredni dostęp do skrótów do funkcji
wspomagania jazdy.
Alarm nieuwagi kierowcy
Układ wyzwala alarm, gdy wykryje, że kierowca nie zrobił przerwy po dwóch
godzinach jazdy z prędkością powyżej 70
km/h.
Alarm powoduje wyświetlenie komunikatu
zachęcającego do zrobienia przerwy, czemu
towarzyszy sygnał dźwiękowy.
Jeżeli kierowca zignoruje zalecenie, alarm będzie
powtarzał się co godzinę do czasu zatrzymania
samochodu.
Układ zeruje się automatycznie, gdy zostanie
spełniony jeden z następujących warunków:
–

silnik pracuje, samochód stoi od co najmniej 15

minut;
– zapłon jest wyłączony od kilku minut;
– pas bezpieczeństwa kierowcy jest odpięty , a jego
drzwi są otwarte.
Gdy tylko prędkość pojazdu spadnie poniżej 70 km/h, układ przechodzi w stan czuwania.
Ponowne rozpoczęcie liczenia czasu jazdy
następuje po osiągnięciu prędkości powyżej 70
km/h.
Alarm nieuwagi kierowcy za pomocą kamery


Układ ocenia poziom czujności, zmęczenia i
rozproszenia uwagi kierowcy poprzez
rozpoznawanie zmian toru jazdy względem
oznaczeń na jezdni.
W tym celu układ wykorzystuje kamerę znajdującą
się w górnej części przedniej szyby.
Układ ten jest szczególnie przydatny na drogach
szybkiego ruchu (prędkość powyżej 70
km/h).

138
Jazda

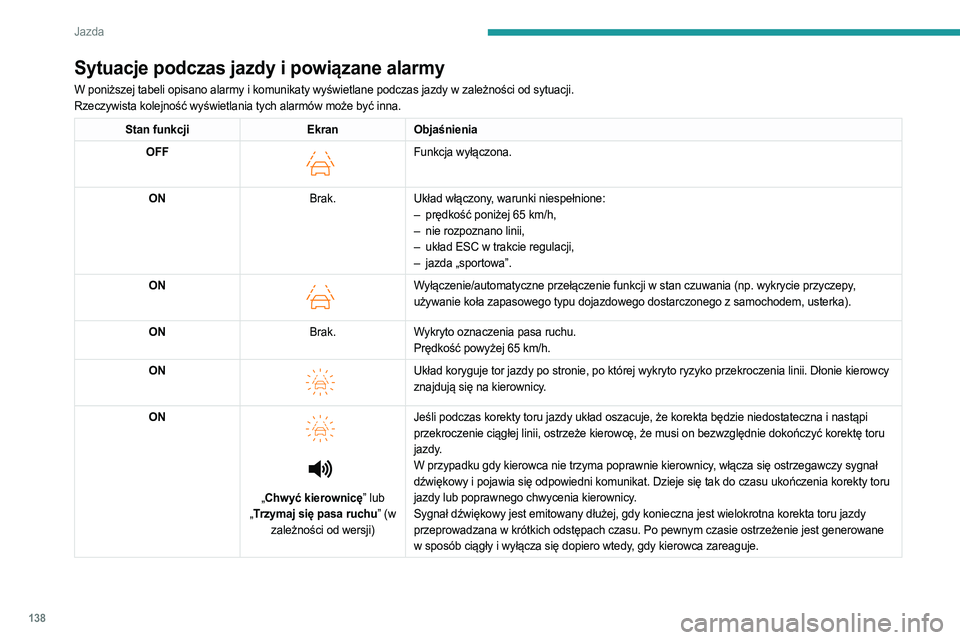

Sytuacje podczas jazdy i powiązane alarmy
W poniższej tabeli opisano alarmy i komunikaty wyświetlane podczas jazdy w zależności od sytuacji.
Rzeczywista kolejność wyświetlania tych alarmów może być inna.
Stan funkcjiEkranObjaśnienia
OFF

Funkcja wyłączona.
ON Brak.Układ włączony, warunki niespełnione:
–

prędkość poniżej 65
km/h,
–

nie rozpoznano linii,
–


układ ESC w trakcie regulacji,
–


jazda „sportowa”.
ON

Wyłączenie/automatyczne przełączenie funkcji w stan czuwania (np. wykrycie przyczepy,
używanie koła zapasowego typu dojazdowego dostarczonego z samochodem, usterka).
ON Brak.Wykryto oznaczenia pasa ruchu.
Prędkość powyżej 65
km/h.
ON


Układ koryguje tor jazdy po stronie, po której wykryto ryzyko przekroczenia linii. Dłonie kierowcy
znajdują się na kierownicy.
ON




„ Chwyć kierownicę” lub
„ Trzymaj się pasa ruchu” (w
zależności od wersji) Jeśli podczas korekty toru jazdy układ oszacuje, że korekta będzie niedostateczna i nastąpi
przekroczenie ciągłej linii, ostrzeże kierowcę, że musi on bezwzględnie dokończyć korektę toru
jazdy.
W przypadku gdy kierowca nie trzyma poprawnie kierownicy, włącza się ostrzegawczy sygnał
dźwiękowy i pojawia się odpowiedni komunikat. Dzieje się tak do czasu ukończenia korekty toru
jazdy lub poprawnego chwycenia kierownicy.
Sygnał dźwiękowy jest emitowany dłużej, gdy konieczna jest wielokrotna korekta toru jazdy
przeprowadzana w krótkich odstępach czasu. Po pewnym czasie ostrzeżenie jest generowane
w sposób ciągły i wyłącza się dopiero wtedy, gdy kierowca zareaguje.

139
Jazda
6Ograniczenia działania
Układ przełącza się automatycznie w stan czuwania
w następujących przypadkach:
–
układ ESC wyłączony lub w trakcie regulacji;
–


prędkość poniżej 65
km/h lub powyżej 180 km/h;
–

podłączenie wtyku elektrycznego przyczepy do

gniazda w pojeździe;
–

wykrycie używania koła zapasowego typu

dojazdowego (ponieważ do wykrycia nie dochodzi
natychmiast, zaleca się wyłączenie układu);
–

wykrycie dynamicznego stylu jazdy albo

wciśnięcia pedału hamulca lub pedału
przyspieszenia;
–

przejechanie przez oznaczenia pasa ruchu;
–


włączenie kierunkowskazów;
–


przekroczenie wewnętrznej linii na zakręcie;
–


pokonywanie ostrego zakrętu;
–


wykrycie bezczynności kierowcy podczas korekty
.
–

wykrycie zwężenia pasa.
W następujących sytuacjach działanie układu może zostać zakłócone lub układ
może nie działać:
–

niewystarczający kontrast między

nawierzchnią jezdni a poboczem lub pasem
awaryjnym (np. z powodu padającego cienia);
–

wytarcie oznakowania poziomego drogi,

uszkodzenie lub zakrycie tego oznakowania
(śniegiem, błotem) lub występowanie wielu
oznaczeń (np. w strefie prac drogowych);
–

mała odległość od samochodu jadącego

z przodu (znaki poziome mogą nie być
wykrywane);
– wąskie, kręte drogi.
Ryzyko niezamierzonego włączenia
Układ należy wyłączyć w następujących
przypadkach:
–

przy zmianie koła lub pracy w pobliżu koła;
–


przy holowaniu lub w przypadku bagażnika

rowerowego zamocowanego na haku holowniczym,
zwłaszcza gdy przyczepa nie jest podłączona lub nie
jest ona homologowana;
–

droga w złym stanie, niestabilna lub o bardzo

słabej przyczepności (aquaplaning, śnieg, lód);
–

w niekorzystnych warunkach atmosferycznych;
–


jazda na torze wyścigowym;
–


jazda na stanowisku z rolkami.
Wyłączanie/włączanie
Domyślnie układ włącza się automatycznie przy
każdym uruchamianiu silnika.
Konfiguracja odbywa się w aplikacji ekranu dotykowego Systemy wspom. kierowcy
(ADAS).
Lub
Bezpośredni dostęp do skrótów do funkcji
wspomagania jazdy.
Wyłączenie jest potwierdzane poprzez zapalenie się tej kontrolki w zestawie
wskaźników.
Usterka
W razie usterki zapalają się te kontrolki w zestawie wskaźników,
zostaje wyświetlony komunikat i rozlega się sygnał
dźwiękowy.
Zlecić sprawdzenie w ASO sieci PEUGEOT lub w
warsztacie specjalistycznym.
Monitorowanie martwego
pola na dużą odległość
Więcej informacji zawiera punkt Ogólne zalecenia dotyczące korzystania z funkcji
wspomagania jazdy i manewrowania.


System ostrzega kierowcę o szybko zbliżających
się pojazdach z tyłu na sąsiednich pasach ruchu
(do około 75
m), a także o obecności pojazdu w
martwych polach pojazdu użytkownika, używając
czujników radarowych w zderzaku tylnym.
System informuje o pojazdach, takich jak samochody osobowe, samochody
ciężarowe i motocykle, monitorując martwe pola
lub obszary niewidoczne dla kierowcy.

140
Jazda

W odpowiednim lusterku wstecznym włącza się
kontrolka:
–
Świeci w sposób ciągły
natychmiast po tym, gdy
inny pojazd znajdzie się w martwym polu lub zbliża
się na sąsiednim pasie.
–

Miga
po upływie około 1 sekundy od użycia
kierunkowskazu.
Włączanie/wyłączanie
Konfiguracja odbywa się w aplikacji ekranu dotykowego Systemy wspom. kierowcy
(ADAS).
Podczas uruchamiania silnika zapalają się kontrolki
w obu lusterkach, sygnalizując aktywację układu.
Stan układu jest zapamiętywany przy wyłączaniu
zapłonu.
Układ zostanie wyłączony automatycznie w przypadku holowania przy użyciu haka
holowniczego zatwierdzonego przez firmę
PEUGEOT.
Warunki działania
– Wszystkie pojazdy poruszają się w tym samym
kierunku i na sąsiednich pasach ruchu.
– Podczas wyprzedzania innego pojazdu przy
różnicy prędkości mniejszej niż 15 km/h.
–

Ruch na drodze odbywa się w sposób płynny
.
–

Manewr wyprzedzania trwa określony czas, a

wyprzedzany pojazd pozostaje w strefie martwego
pola.
Ograniczenia działania
W następujących warunkach alarm nie jest
wyzwalany:
–

obecność nieruchomych obiektów

(np. zaparkowanych pojazdów, barier
zabezpieczających, latarni, znaków);
–

pojazdy jadące w przeciwnym kierunku;
–


uszkodzenie przedniego zderzaka.
Może się zdarzyć, że ostrzeżenia nie będą emitowane, będą emitowane zbyt późno
albo wydadzą się nieuzasadnione.
Układ nie zastępuje czujności kierowcy. Aby
uniknąć wypadku, przed zmianą pasa należy
zawsze sprawdzać lusterka i oglądać się za
siebie.
W przypadku lakierowania lub napraw
lakierniczych tylnego zderzaka należy
skontaktować się z ASO sieci PEUGEOT lub
z warsztatem specjalistycznym. Niektóre typy
lakieru mogą zakłócać działanie czujników
radarowych.
Usterka
W razie usterki zapala się ta kontrolka w zestawie wskaźników i zostaje wyświetlony
komunikat.
Zlecić sprawdzenie w ASO sieci PEUGEOT lub w
warsztacie specjalistycznym.
Działanie systemu może być tymczasowo zakłócone określonymi warunkami
pogodowymi (np. intensywnymi opadami
deszczu lub ekstremalnymi zmianami
temperatury).
W szczególności jazda po mokrej drodze lub
przejazd z obszaru suchego do mokrego może
powodować wyzwalanie fałszywych alarmów (np.
chmura kropel wody obecna w martwej strefie
może zostać rozpoznana jako pojazd).
Przy złej pogodzie, a także zimą, należy
sprawdzać, czy czujniki radarowe nie są pokryte
błotem, szronem ani śniegiem.
Uważać, aby nie zasłonić stref ostrzegania w
zewnętrznych lusterkach wstecznych oraz stref
wykrywania na przednim i tylnym zderzaku
naklejkami samoprzylepnymi ani innymi
przedmiotami. Mogłyby one zakłócić działanie
układu.
Wspomaganie parkowania
Więcej informacji można znaleźć w ogólnych zaleceniach dotyczących

141
Jazda
6korzystania z funkcji wspomagania jazdy i
manewrów.


Układ ten wykrywa i sygnalizuje zbliżające się
przeszkody (np. pieszy, pojazd, drzewo), korzystając
z czujników umieszczonych w zderzaku.
Wspomaganie parkowania
tyłem
► Włączyć bieg wsteczny, aby uruchomić układ
(uruchomienie zostanie potwierdzone sygnałem
dźwiękowym).
Układ jest wyłączany po wyłączeniu biegu
wstecznego.
Pomoc dźwiękowa

Funkcja sygnalizuje obecność przeszkód zarówno
w strefie ich wykrywania przez czujniki, jak i na
drodze pojazdu określonej na podstawie ustawienia
kierownicy.


W zależności od wersji w przedstawionym
przykładzie funkcja pomocy dźwiękowej
zasygnalizuje tylko przeszkody znajdujące się w
zakreskowanym obszarze.
Informacja o bliskości przeszkody sygnalizowana
jest przerywanym sygnałem dźwiękowym, którego
częstotliwość zwiększa się w miarę zbliżania się
pojazdu do przeszkody.
Gdy odległość między pojazdem a przeszkodą jest
mniejsza niż ok. trzydzieści centymetrów, sygnał
dźwiękowy rozlega się w sposób ciągły.
Dźwięk wydobywający się z głośnika (lewego lub
prawego) pozwala ustalić, po której stronie znajduje
się przeszkoda.
Regulacja sygnału dźwiękowegoNaciśnięcie tego przycisku spowoduje otwarcie okna regulacji
głośności sygnału dźwiękowego.
Pomoc graficzna

Uzupełnia sygnał dźwiękowy bez względu
na tor jazdy poprzez wyświetlanie na ekranie
segmentów, których lokalizacja oznacza odległość
między przeszkodą a pojazdem (kolor biały:
odległe przeszkody, kolor pomarańczowy: bliskie
przeszkody, kolor czerwony: bardzo bliskie
przeszkody).
Gdy przeszkoda jest blisko, na ekranie zostaje
wyświetlony symbol „Niebezpieczeństwo”.
Wspomaganie parkowania
przodem
Jako uzupełnienie funkcji wspomagania parkowania
tyłem, funkcja wspomagania parkowania przodem
jest wyzwalana w momencie wykrycia przeszkody z
przodu pojazdu, a prędkość pojazdu nie przekracza
10
km/h.
Wspomaganie parkowania przodem zostaje
przerwane, gdy samochód stoi przez ponad trzy
sekundy z włączonym biegiem do jazdy do przodu,
gdy nie jest już wykrywana żadna przeszkoda lub
gdy prędkość jazdy przekroczy 10
km/h.

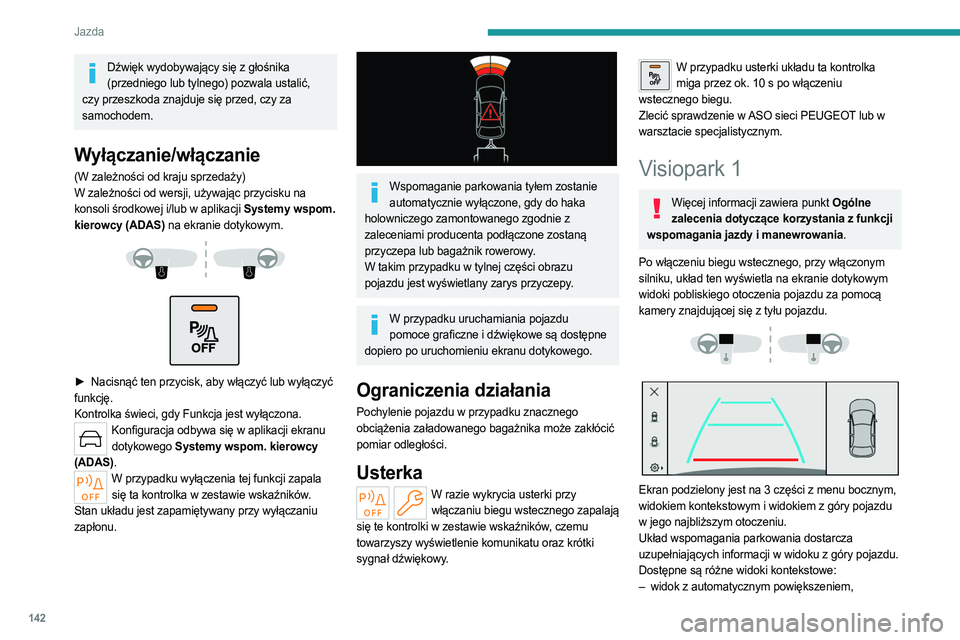

142
Jazda
Dźwięk wydobywający się z głośnika (przedniego lub tylnego) pozwala ustalić,
czy przeszkoda znajduje się przed, czy za
samochodem.
Wyłączanie/włączanie
(W zależności od kraju sprzedaży)
W zależności od wersji, używając przycisku na
konsoli środkowej i/lub w aplikacji Systemy wspom.
kierowcy (ADAS) na ekranie dotykowym.




► Nacisnąć ten przycisk, aby włączyć lub wyłączyć
funkcję.
Kontrolka świeci, gdy Funkcja jest wyłączona.
Konfiguracja odbywa się w aplikacji ekranu dotykowego Systemy wspom. kierowcy
(ADAS).
W przypadku wyłączenia tej funkcji zapala się ta kontrolka w zestawie wskaźników.
Stan układu jest zapamiętywany przy wyłączaniu
zapłonu.


Wspomaganie parkowania tyłem zostanie automatycznie wyłączone, gdy do haka
holowniczego zamontowanego zgodnie z
zaleceniami producenta podłączone zostaną
przyczepa lub bagażnik rowerowy.
W takim przypadku w tylnej części obrazu
pojazdu jest wyświetlany zarys przyczepy.
W przypadku uruchamiania pojazdu pomoce graficzne i dźwiękowe są dostępne
dopiero po uruchomieniu ekranu dotykowego.
Ograniczenia działania
Pochylenie pojazdu w przypadku znacznego
obciążenia załadowanego bagażnika może zakłócić
pomiar odległości.
Usterka
W razie wykrycia usterki przy włączaniu biegu wstecznego zapalają
się te kontrolki w zestawie wskaźników, czemu
towarzyszy wyświetlenie komunikatu oraz krótki
sygnał dźwiękowy.
W przypadku usterki układu ta kontrolka miga przez ok. 10 s po włączeniu
wstecznego biegu.
Zlecić sprawdzenie w ASO sieci PEUGEOT lub w
warsztacie specjalistycznym.
Visiopark 1
Więcej informacji zawiera punkt Ogólne zalecenia dotyczące korzystania z funkcji
wspomagania jazdy i manewrowania.
Po włączeniu biegu wstecznego, przy włączonym
silniku, układ ten wyświetla na ekranie dotykowym
widoki pobliskiego otoczenia pojazdu za pomocą
kamery znajdującej się z tyłu pojazdu.




Ekran podzielony jest na 3 części z menu bocznym,
widokiem kontekstowym i widokiem z góry pojazdu
w jego najbliższym otoczeniu.
Układ wspomagania parkowania dostarcza
uzupełniających informacji w widoku z góry pojazdu.
Dostępne są różne widoki kontekstowe:
–
widok z automatycznym powiększeniem,
