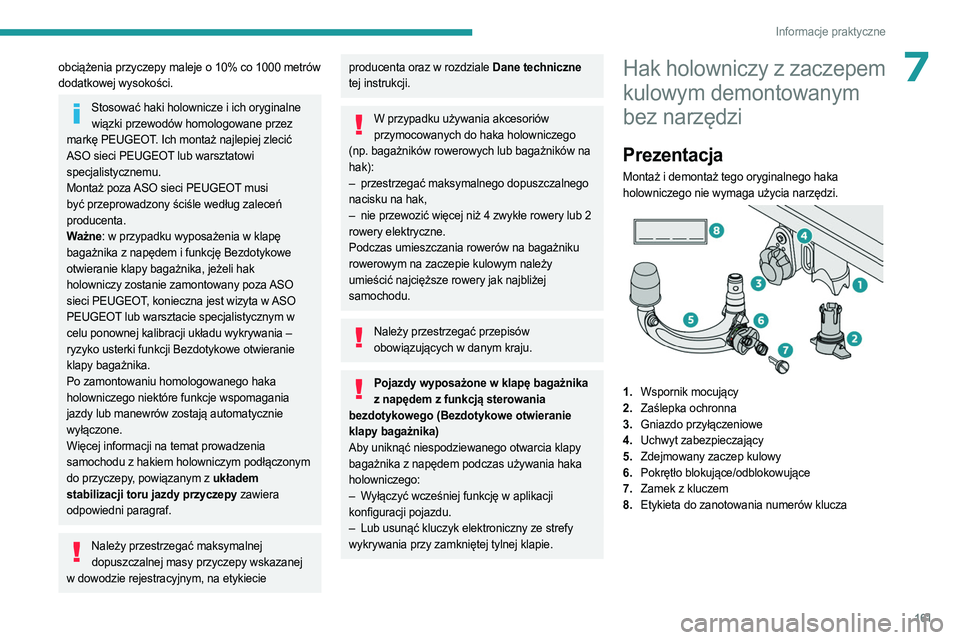

161
Informacje praktyczne
7obciążenia przyczepy maleje o 10% co 1000 metrów
dodatkowej wysokości.
Stosować haki holownicze i ich oryginalne wiązki przewodów homologowane przez
markę PEUGEOT. Ich montaż najlepiej zlecić
ASO sieci PEUGEOT lub warsztatowi
specjalistycznemu.
Montaż poza ASO sieci PEUGEOT musi
być przeprowadzony ściśle według zaleceń
producenta.
Ważne: w przypadku wyposażenia w klapę
bagażnika z napędem i funkcję Bezdotykowe
otwieranie klapy bagażnika, jeżeli hak
holowniczy zostanie zamontowany poza ASO
sieci PEUGEOT, konieczna jest wizyta w ASO
PEUGEOT lub warsztacie specjalistycznym w
celu ponownej kalibracji układu wykrywania –
ryzyko usterki funkcji Bezdotykowe otwieranie
klapy bagażnika.
Po zamontowaniu homologowanego haka
holowniczego niektóre funkcje wspomagania
jazdy lub manewrów zostają automatycznie
wyłączone.
Więcej informacji na temat prowadzenia
samochodu z hakiem holowniczym podłączonym
do przyczepy, powiązanym z układem
stabilizacji toru jazdy przyczepy zawiera
odpowiedni paragraf.
Należy przestrzegać maksymalnej dopuszczalnej masy przyczepy wskazanej
w dowodzie rejestracyjnym, na etykiecie
producenta oraz w rozdziale Dane techniczne
tej instrukcji.
W przypadku używania akcesoriów przymocowanych do haka holowniczego
(np. bagażników rowerowych lub bagażników na
hak):
–

przestrzegać maksymalnego dopuszczalnego

nacisku na hak,
–

nie przewozić więcej niż 4 zwykłe rowery lub 2

rowery elektryczne.
Podczas umieszczania rowerów na bagażniku
rowerowym na zaczepie kulowym należy
umieścić najcięższe rowery jak najbliżej
samochodu.
Należy przestrzegać przepisów obowiązujących w danym kraju.
Pojazdy wyposażone w klapę bagażnika z napędem z funkcją sterowania
bezdotykowego (Bezdotykowe otwieranie
klapy bagażnika)
Aby uniknąć niespodziewanego otwarcia klapy
bagażnika z napędem podczas używania haka
holowniczego:
–

W

yłączyć wcześniej funkcję w aplikacji
konfiguracji pojazdu.
–

Lub usunąć kluczyk elektroniczny ze strefy

wykrywania przy zamkniętej tylnej klapie.
Hak holowniczy z zaczepem
kulowym demontowanym
bez narzędzi
Prezentacja
Montaż i demontaż tego oryginalnego haka
holowniczego nie wymaga użycia narzędzi.


1. Wspornik mocujący
2. Zaślepka ochronna
3. Gniazdo przyłączeniowe
4. Uchwyt zabezpieczający
5. Zdejmowany zaczep kulowy
6. Pokrętło blokujące/odblokowujące
7. Zamek z kluczem
8. Etykieta do zanotowania numerów klucza

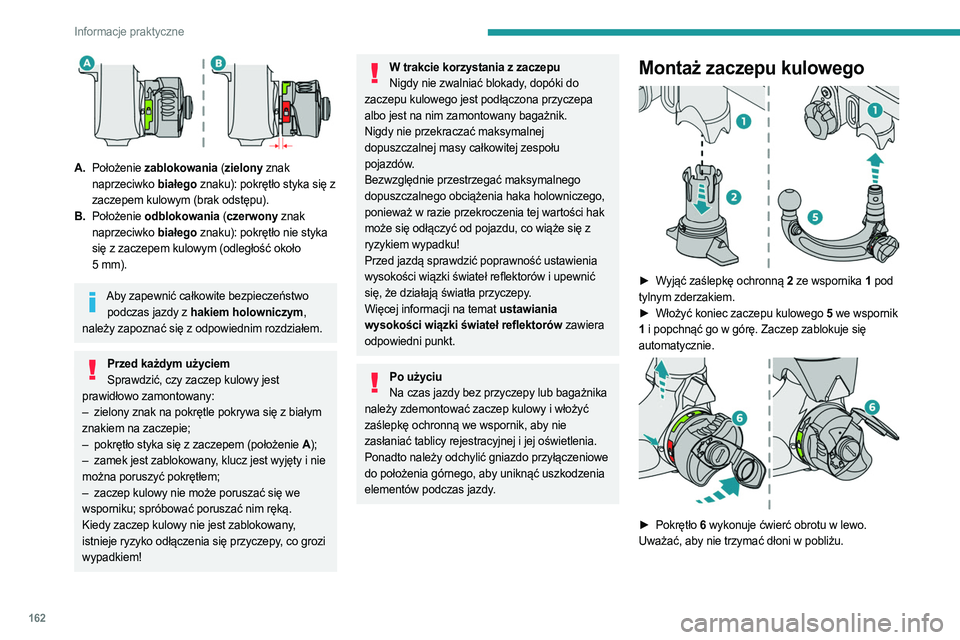

162
Informacje praktyczne

A.Położenie zablokowania (zielony znak
naprzeciwko białego znaku): pokrętło styka się z
zaczepem kulowym (brak odstępu).
B. Położenie odblokowania (czerwony znak
naprzeciwko białego znaku): pokrętło nie styka
się z zaczepem kulowym (odległość około
5
mm).
Aby zapewnić całkowite bezpieczeństwo podczas jazdy z hakiem holowniczym,
należy zapoznać się z odpowiednim rozdziałem.
Przed każdym użyciem Sprawdzić, czy zaczep kulowy jest
prawidłowo zamontowany:
–

zielony znak na pokrętle pokrywa się z białym

znakiem na zaczepie;
–

pokrętło styka się z zaczepem (położenie
A);
–

zamek jest zablokowany
, klucz jest wyjęty i nie
można poruszyć pokrętłem;
–

zaczep kulowy nie może poruszać się we

wsporniku; spróbować poruszać nim ręką.
Kiedy zaczep kulowy nie jest zablokowany,
istnieje ryzyko odłączenia się przyczepy, co grozi
wypadkiem!
W trakcie korzystania z zaczepu Nigdy nie zwalniać blokady, dopóki do
zaczepu kulowego jest podłączona przyczepa
albo jest na nim zamontowany bagażnik.
Nigdy nie przekraczać maksymalnej
dopuszczalnej masy całkowitej zespołu
pojazdów.
Bezwzględnie przestrzegać maksymalnego
dopuszczalnego obciążenia haka holowniczego,
ponieważ w razie przekroczenia tej wartości hak
może się odłączyć od pojazdu, co wiąże się z
ryzykiem wypadku!
Przed jazdą sprawdzić poprawność ustawienia
wysokości wiązki świateł reflektorów i upewnić
się, że działają światła przyczepy.
Więcej informacji na temat ustawiania
wysokości wiązki świateł reflektorów zawiera
odpowiedni punkt.
Po użyciu Na czas jazdy bez przyczepy lub bagażnika
należy zdemontować zaczep kulowy i włożyć
zaślepkę ochronną we wspornik, aby nie
zasłaniać tablicy rejestracyjnej i jej oświetlenia.
Ponadto należy odchylić gniazdo przyłączeniowe
do położenia górnego, aby uniknąć uszkodzenia
elementów podczas jazdy.
Montaż zaczepu kulowego

► Wyjąć zaślepkę ochronną 2 ze wspornika 1 pod
tylnym zderzakiem.
►

Włożyć koniec zaczepu kulowego
5 we wspornik
1 i popchnąć go w górę. Zaczep zablokuje się
automatycznie.


► Pokrętło 6 wykonuje ćwierć obrotu w lewo.
Uważać, aby nie trzymać dłoni w pobliżu.

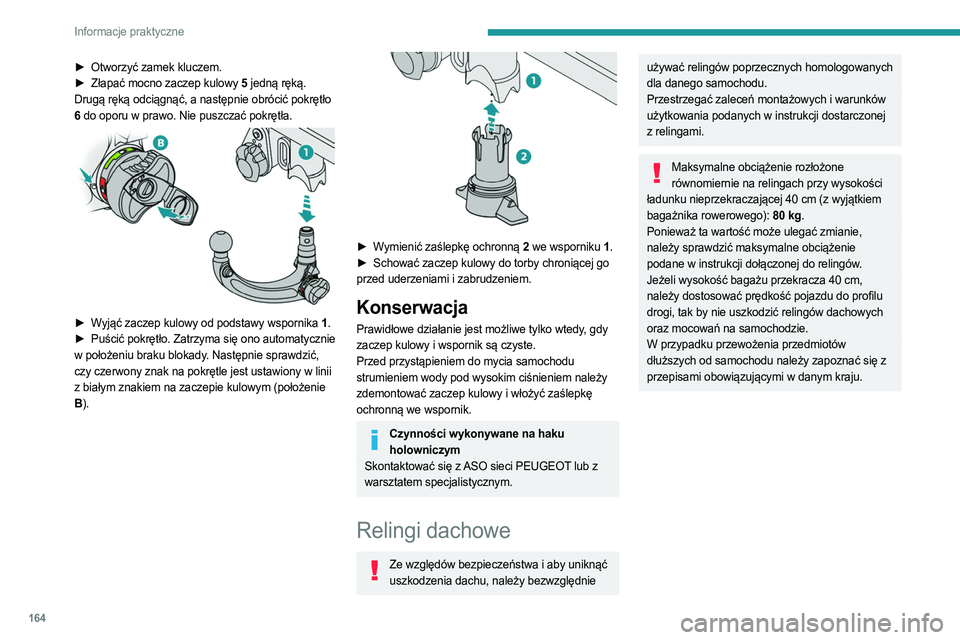

164
Informacje praktyczne
► Otworzyć zamek kluczem.
► Złapać mocno zaczep kulowy 5 jedną ręką.
Drugą ręką odciągnąć, a następnie obrócić pokrętło
6 do oporu w prawo. Nie puszczać pokrętła.


► Wyjąć zaczep kulowy od podstawy wspornika 1 .
► Puścić pokrętło. Zatrzyma się ono automatycznie
w położeniu braku blokady. Następnie sprawdzić,
czy czerwony znak na pokrętle jest ustawiony w linii
z białym znakiem na zaczepie kulowym (położenie
B ).


► Wymienić zaślepkę ochronną 2 we wsporniku 1.
► Schować zaczep kulowy do torby chroniącej go
przed uderzeniami i zabrudzeniem.
Konserwacja
Prawidłowe działanie jest możliwe tylko wtedy, gdy
zaczep kulowy i wspornik są czyste.
Przed przystąpieniem do mycia samochodu
strumieniem wody pod wysokim ciśnieniem należy
zdemontować zaczep kulowy i włożyć zaślepkę
ochronną we wspornik.
Czynności wykonywane na haku holowniczym
Skontaktować się z ASO sieci PEUGEOT lub z
warsztatem specjalistycznym.
Relingi dachowe
Ze względów bezpieczeństwa i aby uniknąć uszkodzenia dachu, należy bezwzględnie
używać relingów poprzecznych homologowanych
dla danego samochodu.
Przestrzegać zaleceń montażowych i warunków
użytkowania podanych w instrukcji dostarczonej
z relingami.
Maksymalne obciążenie rozłożone równomiernie na relingach przy wysokości
ładunku nieprzekraczającej 40 cm (z wyjątkiem
bagażnika rowerowego): 80
kg.
Ponieważ ta wartość może ulegać zmianie,
należy sprawdzić maksymalne obciążenie
podane w instrukcji dołączonej do relingów.
Jeżeli wysokość bagażu przekracza 40 cm,
należy dostosować prędkość pojazdu do profilu
drogi, tak by nie uszkodzić relingów dachowych
oraz mocowań na samochodzie.
W przypadku przewożenia przedmiotów
dłuższych od samochodu należy zapoznać się z
przepisami obowiązującymi w danym kraju.

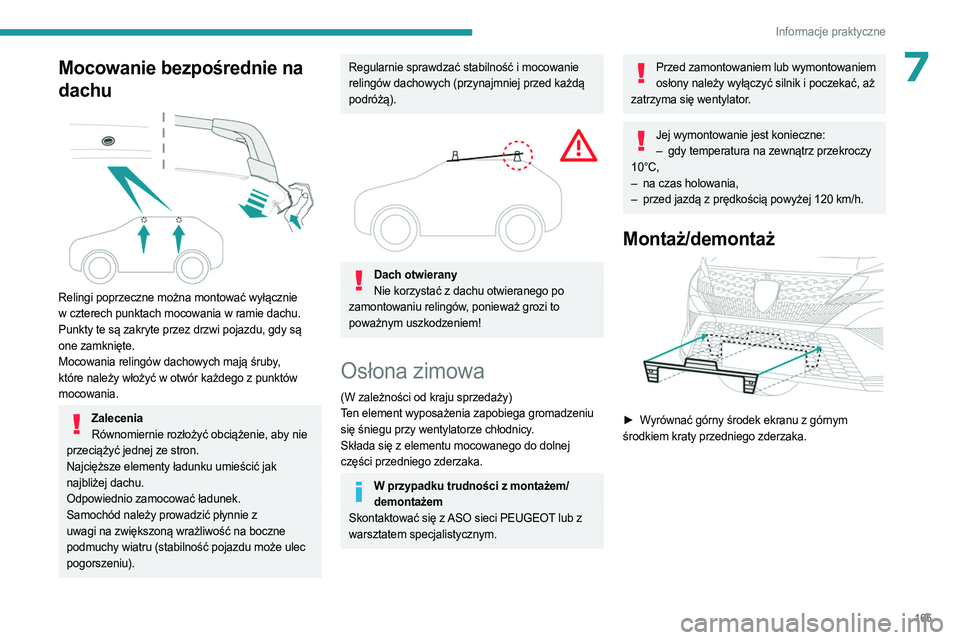

165
Informacje praktyczne
7Mocowanie bezpośrednie na
dachu


Relingi poprzeczne można montować wyłącznie
w czterech punktach mocowania w ramie dachu.
Punkty te są zakryte przez drzwi pojazdu, gdy są
one zamknięte.
Mocowania relingów dachowych mają śruby,
które należy włożyć w otwór każdego z punktów
mocowania.
ZaleceniaRównomiernie rozłożyć obciążenie, aby nie
przeciążyć jednej ze stron.
Najcięższe elementy ładunku umieścić jak
najbliżej dachu.
Odpowiednio zamocować ładunek.
Samochód należy prowadzić płynnie z
uwagi na zwiększoną wrażliwość na boczne
podmuchy wiatru (stabilność pojazdu może ulec
pogorszeniu).
Regularnie sprawdzać stabilność i mocowanie
relingów dachowych (przynajmniej przed każdą
podróżą).


Dach otwierany Nie korzystać z dachu otwieranego po
zamontowaniu relingów, ponieważ grozi to
poważnym uszkodzeniem!
Osłona zimowa
(W zależności od kraju sprzedaży)
Ten element wyposażenia zapobiega gromadzeniu
się śniegu przy wentylatorze chłodnicy.
Składa się z elementu mocowanego do dolnej
części przedniego zderzaka.
W przypadku trudności z montażem/ demontażem
Skontaktować się z ASO sieci PEUGEOT lub z
warsztatem specjalistycznym.
Przed zamontowaniem lub wymontowaniem osłony należy wyłączyć silnik i poczekać, aż
zatrzyma się wentylator.
Jej wymontowanie jest konieczne: – gdy temperatura na zewnątrz przekroczy
10°C,
–

na czas holowania,
–


przed jazdą z prędkością powyżej 120
km/h.
Montaż/demontaż

► Wyrównać górny środek ekranu z górnym
środkiem kraty przedniego zderzaka.

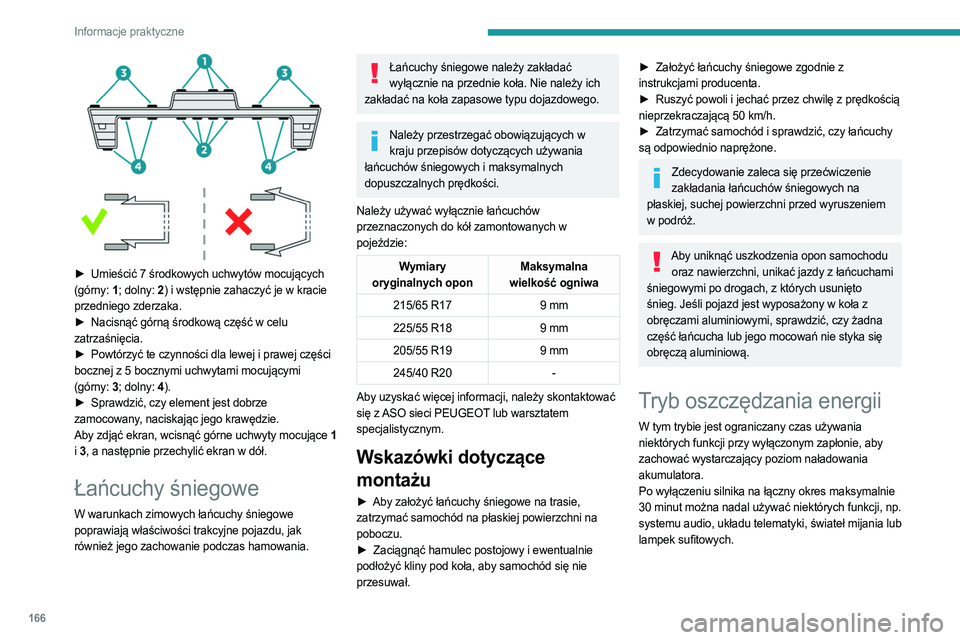

166
Informacje praktyczne

► Umieścić 7 środkowych uchwytów mocujących
(górny: 1 ; dolny: 2 ) i wstępnie zahaczyć je w kracie
przedniego zderzaka.
►

Nacisnąć górną środkową część w celu

zatrzaśnięcia.
►

Powtórzyć te czynności dla lewej i prawej części

bocznej z 5 bocznymi uchwytami mocującymi
(górny: 3 ; dolny: 4 ).
►

Sprawdzić, czy element jest dobrze

zamocowany, naciskając jego krawędzie.
Aby zdjąć ekran, wcisnąć górne uchwyty mocujące 1
i 3 , a następnie przechylić ekran w dół.
Łańcuchy śniegowe
W warunkach zimowych łańcuchy śniegowe
poprawiają właściwości trakcyjne pojazdu, jak
również jego zachowanie podczas hamowania.
Łańcuchy śniegowe należy zakładać
wyłącznie na przednie koła. Nie należy ich
zakładać na koła zapasowe typu dojazdowego.
Należy przestrzegać obowiązujących w kraju przepisów dotyczących używania
łańcuchów śniegowych i maksymalnych
dopuszczalnych prędkości.
Należy używać wyłącznie łańcuchów
przeznaczonych do kół zamontowanych w
pojeździe:
Wymiary
oryginalnych opon Maksymalna
wielkość ogniwa
215/65 R17 9
mm
225/55 R18 9
mm
205/55 R19 9
mm
245/40 R20 -
Aby uzyskać więcej informacji, należy skontaktować
się z ASO sieci PEUGEOT lub warsztatem
specjalistycznym.
Wskazówki dotyczące
montażu
► Aby założyć łańcuchy śniegowe na trasie,
zatrzymać samochód na płaskiej powierzchni na
poboczu.
►

Zaciągnąć hamulec postojowy i ewentualnie

podłożyć kliny pod koła, aby samochód się nie
przesuwał.
► Założyć łańcuchy śniegowe zgodnie z
instrukcjami producenta.
►

Ruszyć powoli i jechać przez chwilę z prędkością

nieprzekraczającą 50
km/h.
►

Zatrzymać samochód i sprawdzić, czy łańcuchy

są odpowiednio naprężone.
Zdecydowanie zaleca się przećwiczenie zakładania łańcuchów śniegowych na
płaskiej, suchej powierzchni przed wyruszeniem
w podróż.
Aby uniknąć uszkodzenia opon samochodu oraz nawierzchni, unikać jazdy z łańcuchami
śniegowymi po drogach, z których usunięto
śnieg. Jeśli pojazd jest wyposażony w koła z
obręczami aluminiowymi, sprawdzić, czy żadna
część łańcucha lub jego mocowań nie styka się
obręczą aluminiową.
Tryb oszczędzania energii
W tym trybie jest ograniczany czas używania
niektórych funkcji przy wyłączonym zapłonie, aby
zachować wystarczający poziom naładowania
akumulatora.
Po wyłączeniu silnika na łączny okres maksymalnie
30 minut można nadal używać niektórych funkcji, np.
systemu audio, układu telematyki, świateł mijania lub
lampek sufitowych.

168
Informacje praktyczne
Otwieranie



► Otworzyć przednie lewe drzwi.
► Pociągnąć do siebie wewnętrzną dźwignię
znajdującą się w dolnej części obramowania drzwi.


► Unieść zewnętrzną dźwignię i podnieść pokrywę
komory silnika.
►

W
yciągnąć podpórkę z uchwytu i umieścić ją w
odpowiednim wycięciu, aby utrzymywała pokrywę w
położeniu otwarcia.
Zamykanie
► Opuścić pokrywę i pozwolić jej opaść pod
własnym ciężarem w ostatniej fazie zamykania.
►

Sprawdzić poprawność zamknięcia.
Ze względu na obecność urządzeń elektrycznych w komorze silnika zaleca się
zapobieganie przedostawaniu się wody (podczas
opadów deszczu, mycia pojazdu itp.) do komory
silnika.
Komora silnika
Ilustracje przedstawiające silnik mają charakter
poglądowy.
Rozmieszczenie poniższych elementów może się
różnić:
–

Filtr powietrza
–


Wskaźnik poziomu oleju silnikowego
–


Korek wlewu oleju silnikowego
Silnik benzynowy

1. Zbiornik płynu do spryskiwaczy szyb
2.Zbiornik płynu chłodzącego
3. Zbiornik płynu hamulcowego
4. Akumulator/bezpieczniki
5. Oddalony punkt masowy (-)
6. Skrzynka bezpieczników
7. Filtr powietrza
8. Korek wlewu oleju silnikowego
9. Wskaźnik poziomu oleju silnikowego
Kontrola poziomów
Należy kontrolować wszystkie poniższe poziomy
płynów według planu przeglądów producenta.
Jeżeli to konieczne, uzupełniać poziom, o ile nie ma
przeciwwskazań.
W przypadku znacznego spadku poziomu płynu
należy skontaktować się z ASO sieci PEUGEOT
lub z warsztatem specjalistycznym w celu
skontrolowania danego układu.
Płyny muszą spełniać wymogi producenta i
odpowiadać specyfikacjom silnika.
W trakcie wykonywania czynności pod pokrywą komory silnika należy uważać,
ponieważ niektóre elementy są wyjątkowo
gorące (niebezpieczeństwo poparzeń), a
wentylator układu chłodzenia może się włączyć w
każdej chwili (nawet przy wyłączonym zapłonie).

169
Informacje praktyczne
7Zużyte oleje i płyny
Unikać dłuższego kontaktu zużytego oleju i płynów ze skórą.
Większość płynów jest szkodliwa dla zdrowia i
bardzo korozyjna.
Nie należy wylewać zużytego oleju i płynów do ścieków lub na podłoże.
Zużyty olej należy wlać do odpowiednich,
przeznaczonych do tego celu pojemników w ASO
sieci PEUGEOT lub warsztacie specjalistycznym.
Olej silnikowy
Poziom oleju należy sprawdzać na równej nawierzchni i po upływie co najmniej
30

minut od wyłączenia silnika, używając wskaźnika
poziomu oleju w zestawie wskaźników przy
włączonym zapłonie (w pojazdach ze wskaźnikiem
elektronicznym) lub za pomocą ręcznego wskaźnika
poziomu.
Konieczność uzupełniania oleju silnikowego między
przeglądami (lub wymianami) jest rzeczą normalną.
Zaleca się kontrolowanie poziomu i uzupełnianie
oleju co 5000 km.
Aby zapewnić sprawność silnika i układu oczyszczania spalin, nie należy stosować
dodatków do oleju silnikowego.
Kontrola za pomocą ręcznego wskaźnika
poziomu
Umiejscowienie wskaźnika poziomu pokazano na
odpowiedniej ilustracji przedstawiającej wnętrze
komory silnika.
►

Chwycić wskaźnik za kolorową nasadkę i wyjąć

go całkowicie.
►

W
ytrzeć wskaźnik za pomocą czystej szmatki
niepozostawiającej włókien.


► Wsunąć wskaźnik poziomu na miejsce, do oporu,
a następnie ponownie go wyjąć i sprawdzić poziom
wzrokowo. Poziom jest prawidłowy, gdy lustro oleju
znajduje się między oznaczeniami A (maksimum) i
B (minimum).
Nie uruchamiać silnika, gdy lustro oleju
silnikowego znajduje się:
–

powyżej oznaczenia
A – skontaktować się z ASO
sieci PEUGEOT lub z warsztatem specjalistycznym;
–

poniżej oznaczenia
B – natychmiast dolać oleju
silnikowego.
Klasa oleju Przed dolaniem lub wymianą oleju
silnikowego należy się upewnić, że wybrany
olej jest odpowiedni do danego silnika i zgodny
z harmonogramem przeglądów dostarczonym
wraz z pojazdem lub dostępnymi w ASO marki
PEUGEOT bądź w specjalistycznym warsztacie.
Użycie oleju innego niż zalecany wiąże się z
ryzykiem unieważnienia gwarancji w razie awarii
silnika.
Uzupełnianie oleju silnikowego
Umiejscowienie korka wlewu oleju silnikowego
pokazano poniżej na ilustracji przedstawiającej
wnętrze komory silnika.
►

Wlewać olej małymi porcjami, uważając, aby

go nie rozpryskiwać na elementy silnika (ryzyko
pożaru).
►

Przed sprawdzeniem poziomu za pomocą

ręcznego wskaźnika poziomu należy poczekać kilka
minut.
►

W razie potrzeby dolać oleju.
►


Po sprawdzeniu poziomu dokładnie zakręcić

korek wlewu i włożyć na miejsce wskaźnik poziomu.
Informacja o poziomie oleju wyświetlana w zestawie wskaźników po włączeniu zapłonu
jest nieprawidłowa przez 30 minut od dolania
oleju.
Płyn hamulcowy
Poziom płynu powinien sięgać oznaczenia „ MAX”. Jeśli tak nie jest, należy sprawdzić
stopień zużycia klocków hamulcowych.
Częstotliwość wymiany płynu hamulcowego należy
sprawdzić w planie obsługowym producenta.

170
Informacje praktyczne
Przed odkręceniem korka wlewu należy go oczyścić. Używać wyłącznie płynu DOT4
pochodzącego z zamkniętego pojemnika.
Płyn chłodzący
Konieczność uzupełniania tego płynu pomiędzy przeglądami jest rzeczą normalną.
Poziom płynu należy sprawdzać wyłącznie wtedy,
gdy silnik jest zimny.
Zbyt niski poziom płynu chłodzącego grozi
poważnymi uszkodzeniami silnika – poziom płynu
chłodzącego musi sięgać oznaczenia „MAX”, lecz
nie może go przekraczać.
Kiedy poziom zbliża się do oznaczenia „MIN” lub
spada poniżej tego oznaczenia, należy koniecznie
uzupełnić płyn.
Gdy silnik jest ciepły, temperatura płynu chłodzącego
jest regulowana przez wentylator.
Układ chłodzenia działa pod ciśnieniem, dlatego
przed przystąpieniem do wykonywania jakichkolwiek
prac przy tym układzie należy odczekać co najmniej
godzinę od wyłączenia silnika.
Aby uniknąć oparzenia w razie nagłej konieczności
dolania płynu, owinąć korek szmatką i poluzować go
o dwa obroty, co spowoduje spadek ciśnienia.
Gdy ciśnienie spadnie, odkręcić korek i uzupełnić
poziom płynu.
Płyn do spryskiwaczy szyb
Uzupełnić poziom płynu, gdy tylko zachodzi taka potrzeba.
Charakterystyka płynu
Zbiornik należy napełniać gotową do użycia
mieszanką.
Zimą (przy temperaturach poniżej zera) należy
stosować płyn z odpowiednim do temperatury na
zewnątrz środkiem zapobiegającym zamarzaniu,
aby chronić elementy układu (pompę, zbiornik,
przewody, dysze).
W żadnym wypadku nie wolno wlewać samej wody (ryzyko zamarznięcia,
powstania osadów itd.).
Kontrole
Jeżeli nie ma innych zaleceń, należy kontrolować
elementy zgodnie z harmonogramem przeglądów
producenta i w zależności od silnika pojazdu.
Kontrolę należy wykonać w ASO sieci PEUGEOT
lub w warsztacie specjalistycznym.
Należy stosować wyłącznie produkty zalecane przez markę PEUGEOT lub
produkty o podobnej jakości i parametrach
technicznych.
Aby zoptymalizować działanie tak ważnych
podzespołów jak elementy układu hamulcowego,
PEUGEOT wybiera i proponuje specjalne
produkty.
Akumulator 12 V
Akumulator jest bezobsługowy. Należy regularnie sprawdzać czystość
i dokręcenie klem (w wersjach bez złącza
zaciskowego).
Dodatkowe informacje oraz zalecenia w zakresie środków ostrożności, które należy
zastosować przed przystąpieniem do prac
związanych z akumulatorem 12
V, zawiera
odpowiedni rozdział.
Wersje wyposażone w układ Stop & Start mają akumulator kwasowo-ołowiowy 12 V o
specjalnej technologii i parametrach.
Akumulator ten należy wymieniać wyłącznie
w ASO sieci PEUGEOT lub warsztacie
specjalistycznym.
Filtr kabiny
W zależności od warunków zewnętrznych oraz eksploatacji samochodu (np. zapylenie
atmosfery, jazda miejska) w razie potrzeby filtr
należy wymieniać dwa razy częściej.
Zanieczyszczony filtr kabiny może zmniejszyć wydajność klimatyzacji oraz stać
się źródłem nieprzyjemnych zapachów.
Filtr powietrza
W zależności od warunków zewnętrznych oraz eksploatacji samochodu (np. zapylenie
