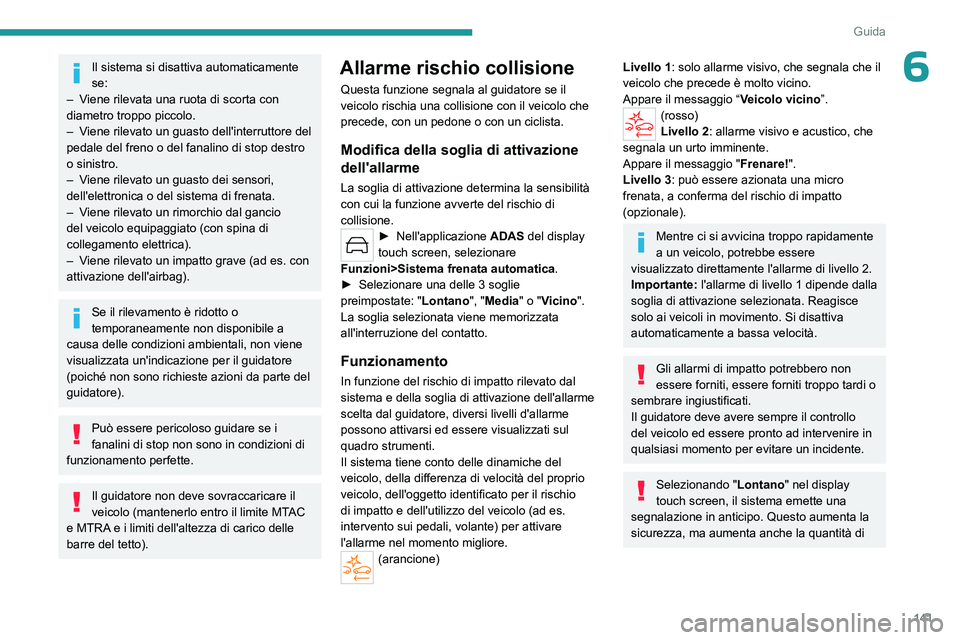

141
Guida
6Il sistema si disattiva automaticamente
se:
–

V

iene rilevata una ruota di scorta con
diametro troppo piccolo.
–

V

iene rilevato un guasto dell'interruttore del
pedale del freno o del fanalino di stop destro
o sinistro.
–

V

iene rilevato un guasto dei sensori,
dell'elettronica o del sistema di frenata.
–

V

iene rilevato un rimorchio dal gancio
del veicolo equipaggiato (con spina di
collegamento elettrica).
–

V

iene rilevato un impatto grave (ad es. con
attivazione dell'airbag).
Se il rilevamento è ridotto o
temporaneamente non disponibile a
causa delle condizioni ambientali, non viene
visualizzata un'indicazione per il guidatore
(poiché non sono richieste azioni da parte del
guidatore).
Può essere pericoloso guidare se i
fanalini di stop non sono in condizioni di
funzionamento perfette.
Il guidatore non deve sovraccaricare il
veicolo (mantenerlo entro il limite MTAC
e MTRA e i limiti dell'altezza di carico delle
barre del tetto).
Allarme rischio collisione
Questa funzione segnala al guidatore se il
veicolo rischia una collisione con il veicolo che
precede, con un pedone o con un ciclista.
Modifica della soglia di attivazione
dell'allarme
La soglia di attivazione determina la sensibilità
con cui la funzione avverte del rischio di
collisione.
► Nell'appli cazione ADAS del display
touch screen, selezionare
Funzioni>Sistema frenata automatica.
►

Selezionare una delle 3 soglie
preimpostate:

"Lontano", "Media" o "Vicino".
La soglia selezionata viene memorizzata
all'interruzione del contatto.
Funzionamento
In funzione del rischio di impatto rilevato dal
sistema e della soglia di attivazione dell'allarme
scelta dal guidatore, diversi livelli d'allarme
possono attivarsi ed essere visualizzati sul
quadro strumenti.
Il sistema tiene conto delle dinamiche del
veicolo, della differenza di velocità del proprio
veicolo, dell'oggetto identificato per il rischio
di impatto e dell'utilizzo del veicolo (ad es.
intervento sui pedali, volante) per attivare
l'allarme nel momento migliore.
(arancione)
Livello 1 : solo allarme visivo, che segnala che il
veicolo che precede è molto vicino.
Appare il messaggio “ Veicolo vicino”.
(rosso)
Livello 2: allarme visivo e acustico, che
segnala un urto imminente.
Appare il messaggio " Frenare!".
Livello 3 : può essere azionata una micro
frenata, a conferma del rischio di impatto
(opzionale).
Mentre ci si avvicina troppo rapidamente
a un veicolo, potrebbe essere
visualizzato direttamente l'allarme di livello 2.
Importante: l'allarme di livello 1 dipende dalla
soglia di attivazione selezionata. Reagisce
solo ai veicoli in movimento. Si disattiva
automaticamente a bassa velocità.
Gli allarmi di impatto potrebbero non
essere forniti, essere forniti troppo tardi o
sembrare ingiustificati.
Il guidatore deve avere sempre il controllo
del veicolo ed essere pronto ad intervenire in
qualsiasi momento per evitare un incidente.
Selezionando " Lontano" nel display
touch screen, il sistema emette una
segnalazione in anticipo. Questo aumenta la
sicurezza, ma aumenta anche la quantità di

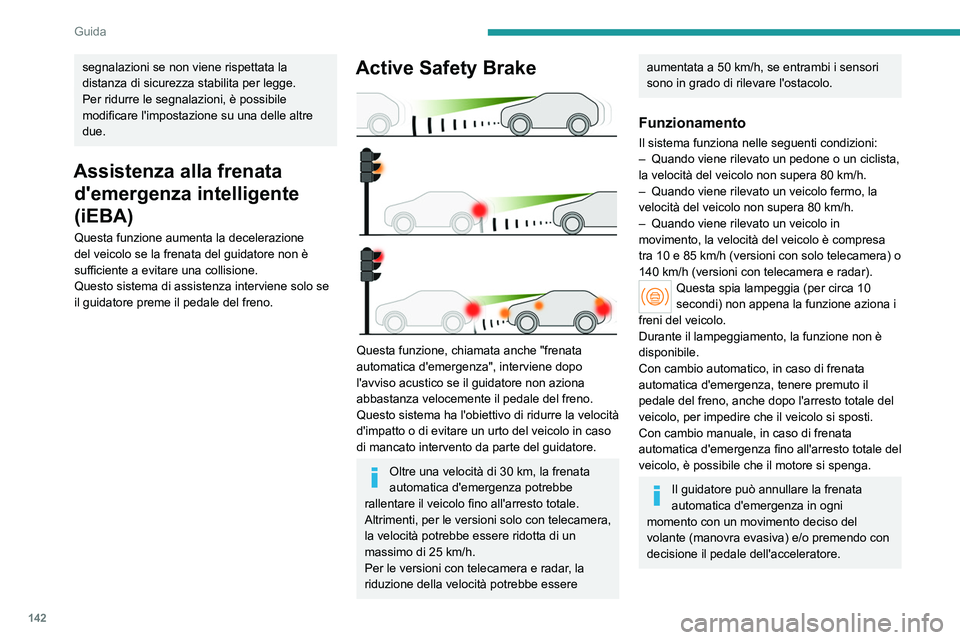

142
Guida
segnalazioni se non viene rispettata la
distanza di sicurezza stabilita per legge.
Per ridurre le segnalazioni, è possibile
modificare l'impostazione su una delle altre
due.
Assistenza alla frenata d'emergenza intelligente
(iEBA)
Questa funzione aumenta la decelerazione
del veicolo se la frenata del guidatore non è
sufficiente a evitare una collisione.
Questo sistema di assistenza interviene solo se
il guidatore preme il pedale del freno.
Active Safety Brake

Questa funzione, chiamata anche "frenata
automatica d'emergenza", interviene dopo
l'avviso acustico se il guidatore non aziona
abbastanza velocemente il pedale del freno.
Questo sistema ha l'obiettivo di ridurre la velocità
d'impatto o di evitare un urto del veicolo in caso
di mancato intervento da parte del guidatore.
Oltre una velocità di 30 km, la frenata
automatica d'emergenza potrebbe
rallentare il veicolo fino all'arresto totale.
Altrimenti, per le versioni
solo con telecamera,
la velocità potrebbe essere ridotta di un
massimo di 25
km/h.
Per le versioni con telecamera e radar, la
riduzione della velocità potrebbe essere
aumentata a 50 km/h, se entrambi i sensori
sono in grado di rilevare l'ostacolo.
Funzionamento
Il sistema funziona nelle seguenti condizioni:
– Quando viene rilevato un pedone o un ciclista,
la velocità del veicolo non supera 80
km/h.
–

Quando viene rilevato un veicolo fermo, la
velocità del veicolo non supera 80

km/h.
–

Quando viene rilevato un veicolo in
movimento, la velocità del veicolo è compresa
tra 10 e 85

km/h (versioni con solo telecamera) o
140
km/h (versioni con telecamera e radar).
Questa spia lampeggia (per circa 10
secondi) non appena la funzione aziona i
freni del veicolo.
Durante il lampeggiamento, la funzione non è
disponibile.
Con cambio automatico, in caso di frenata
automatica d'emergenza, tenere premuto il
pedale del freno, anche dopo l'arresto totale del
veicolo, per impedire che il veicolo si sposti.
Con cambio manuale, in caso di frenata
automatica d'emergenza fino all'arresto totale del
veicolo, è possibile che il motore si spenga.
Il guidatore può annullare la frenata
automatica d'emergenza in ogni
momento con un movimento deciso del
volante (manovra evasiva) e/o premendo con
decisione il pedale dell'acceleratore.

143
Guida
6Il pedale del freno potrebbe opporre
resistenza e potrebbe vibrare
leggermente mentre la funzione è attivata.
In caso di arresto completo del veicolo, la
frenata automatica dura da 1 a 2 secondi.
Scenari di svolta
Incrocio di un altro veicolo

Il sistema potrebbe entrare in funzione quando
il veicolo svolta e rileva un altro veicolo, nella
corsia adiacente, in avvicinamento dalla
direzione opposta, se:
–

L'indicatore di direzione corrispondente viene
attivato.
–


Il veicolo sta per incrociare il percorso di un
altro veicolo.
–


La velocità è compresa tra 5 e 20
km/h.
–

È probabile che si verifichi un urto con il lato
dell'altro veicolo.
Incrocio di un pedone

Il sistema potrebbe entrare in funzione quando
il veicolo svolta a sinistra o a destra e rileva un
pedone in attraversamento, se:
–

Il pedone sta attraversando davanti al veicolo.
–


Il pedone può essere rilevato chiaramente dai
sensori.
–


Lo scenario può essere rilevato dai sensori
(ad es. luminosità, contrasto con lo sfondo).
–


La velocità del veicolo è compresa tra 5 e
25

km/h.
Anomalia
Questa spia si accende sul quadro
strumenti se il sistema di frenata
automatica è ridotto o limitato.
Questo comportamento è normale, non richiede
l'assistenza di un riparatore qualificato.
Questo potrebbe essere causato da una
visibilità ridotta (ad es. pioggia, nebbia, neve,
abbagliamento dal sole basso) o da un effettivo
blocco del sensore. In questo caso, fermare il
veicolo e controllare se la telecamera anteriore
o il radar anteriore sono coperti da sporco,
neve, ghiaccio o qualsiasi elemento che possa
impedire il rilevamento.
In caso di anomalia, questa spia si
accende sul quadro strumenti
accompagnata dalla visualizzazione di un
messaggio e da un segnale acustico.
Far verificare dalla Rete PEUGEOT o da un
riparatore qualificato.
Se queste spie si accendono dopo
lo spegnimento e il riavvio del
motore, rivolgersi alla Rete PEUGEOT o ad un
riparatore qualificato per una verifica del
sistema.
Queste spie si accendono sul
quadro strumenti e/o sul display
delle spie delle cinture di sicurezza e dell'airbag
anteriore lato passeggero per indicare che la
cintura di sicurezza del guidatore e/o del
passeggero anteriore non è allacciata (secondo
la versione). Il sistema di frenata automatica si
disattiva fino a quando le cinture di sicurezza
vengono allacciate.
Rilevamento stanchezza
Per ulteriori informazioni, consultare le
Raccomandazioni generali sull'uso
dei sistemi di assistenza alla guida e alla
manovra.
Questa funzione comprende il sistema "Allarme
livello attenzione guidatore" associato al sistema

149
Guida
6Sensori di assistenza al
parcheggio
Per ulteriori informazioni, consultare le
Raccomandazioni generali sull'uso
dei sistemi di assistenza alla guida e alla
manovra.


Questo sistema rileva e segnala la vicinanza di
ostacoli (ad es. pedoni, veicoli, alberi, barriere)
utilizzando sensori nel paraurti.
Sensori di assistenza al
parcheggio posteriori
► Inserire la retromarcia per attivare il sistema
(confermato da un segnale acustico).
Il sistema si spegne al disinserimento della
retromarcia.
Assistenza acustica

Questo sistema segnala la presenza di ostacoli
all'interno della zona di rilevamento dei sensori e
sulla traiettoria del veicolo definita dalla direzione
del volante.


Secondo la versione, nell'esempio mostrato,
solo gli ostacoli presenti nell'area ombreggiata
verranno segnalati dall'assistenza acustica.
Le informazioni di prossimità vengono fornite
da un segnale acustico intermittente, la cui
frequenza aumenta con l'avvicinarsi del veicolo
all'ostacolo.
Quando la distanza tra il veicolo e l'ostacolo
è inferiore a trenta centimetri circa, il segnale
acustico diventa continuo.
Il suono diffuso dall'altoparlante (destro o
sinistro) consente di individuare il lato in cui è
situato l'ostacolo.
Regolazione del segnale acusticoPremendo questo pulsante si apre
la finestra per la regolazione del
volume del segnale acustico.
Assistenza grafica

Integra il segnale acustico, non tenendo
conto della traiettoria del veicolo, mediante
la visualizzazione sul display di trattini la cui
posizione rappresenta la distanza tra l'ostacolo e
il veicolo (bianco: più distante, arancione: vicino,
rosso: molto vicino).
Quando l'ostacolo è molto vicino, sul display
viene visualizzato il simbolo di "Pericolo".
Sensori di assistenza al
parcheggio anteriori
A integrazione dei sensori di assistenza al
parcheggio posteriori, i sensori di assistenza
al parcheggio anteriori si attivano non appena
viene rilevato un ostacolo davanti al veicolo e se
la velocità di quest'ultimo è inferiore a 10
km/h.
Il funzionamento dei sensori di assistenza al
parcheggio anteriori viene interrotto se il veicolo

150
Guida
si ferma per oltre tre secondi con marcia in
avanti, se un ostacolo non viene più rilevato o se
la velocità del veicolo supera 10 km/h.
Il suono diffuso dall'altoparlante
(anteriore o posteriore) permette di
individuare se l'ostacolo si trova davanti o
dietro al veicolo, lungo il suo percorso.
Disattivazione/Attivazione
(Secondo il Paese di commercializzazione)
Secondo la versione, utilizzando il pulsante della
console centrale e/o l'applicazione

ADAS
sul
display touch screen.




► Premere questo pulsante per attivare o
disattivare la funzione.
La spia è accesa quando la funzione è
disattivata.
La configurazione si esegue
nell'applicazione ADAS del display touch
screen.
Quando la funzione è disattivata, questa
spia si accende sul quadro strumenti.
Lo stato del sistema viene memorizzato
all'interruzione del contatto.


Il sistema dei sensori di assistenza al
parcheggio posteriori si disattiva
automaticamente se un rimorchio o un
portabicicletta è agganciato ad un dispositivo
di traino installato secondo le
raccomandazioni del Costruttore.
In questo caso, il profilo di un rimorchio
viene visualizzato nella parte posteriore
dell'immagine del veicolo.
All'avviamento del veicolo, le funzioni di assistenza grafica e acustica sono
disponibili solo dopo l'accensione del display
touch screen.
Limiti di funzionamento
L'inclinazione del veicolo in caso di carico
eccessivo nel bagagliaio può compromettere la
valutazione delle distanze.
Anomalia
In caso di anomalia quando si
passa alla retromarcia, queste spie
si accendono sul quadro strumenti,
accompagnate dalla visualizzazione di un
messaggio e da un segnale acustico (bip breve).
In caso di anomalia, questa spia
lampeggia per circa 10 secondi
all'inserimento della retromarcia.
Far verificare dalla Rete PEUGEOT o da un
riparatore qualificato.
Visiopark 1
Per ulteriori informazioni, consultare le
Raccomandazioni generali sull'uso
dei sistemi di assistenza alla guida e alla
manovra.
A motore avviato, quando si inserisce la
retromarcia, questo sistema visualizza la zona
attorno al veicolo
sul display touch screen,
utilizzando una telecamera situata sul lato
posteriore del veicolo.

151
Guida
6



Il display è diviso in 3 parti con un menu laterale,
una vista contestuale e una vista dall'alto del
veicolo nell'ambiente circostante.
I sensori di assistenza al parcheggio completano
le informazioni della vista dall'alto del veicolo.
Sono disponibili diverse viste contestuali:
–
V
ista zoom automatica.
–

V
ista standard.
–

V
ista panoramica.
Secondo il contesto, il sistema sceglie la
vista migliore (standard o con ingrandimento
automatico).
È possibile cambiare tipo di vista in qualunque
momento durante la manovra.
Lo stato del sistema non viene memorizzato
all'interruzione del contatto.
Principio di funzionamento

Utilizzando la telecamera, l'ambiente attorno al
veicolo viene registrato durante le manovre a
bassa velocità.
Mentre il veicolo procede, viene creata in tempo
reale (sul lato del display) un'immagine dall'alto
del veicolo nell'ambiente circostante.
Questa vista semplifica l'allineamento del veicolo
durante le manovre di parcheggio e consente
di notare gli oggetti nelle vicinanze. Viene
cancellata automaticamente se il veicolo rimane
fermo troppo a lungo.
Per la pulizia della telecamera di retromarcia è
presente un getto supplementare sopra la targa
(secondo la versione).
►

Il lavaggio della telecamera di retromarcia si
attiva azionando il lavacristallo posteriore.
Regolazioni
Nel menu laterale, questo menu consente
di eseguire le operazioni indicate di
seguito:
–

regolare il volume del segnale acustico. –


regolare la luminosità.
–

regolare il contrasto.
Attivazione/Disattivazione
Per attivare la telecamera, inserire la
retromarcia.
Il sistema viene disattivato:
–

quando si disinserisce la retromarcia;
–


premendo la croce nell'angolo superiore
sinistro del display touch screen;
Vista zoom automatica

La telecamera posteriore registra la zona
circostante il veicolo durante la manovra,
per creare una visuale dall'alto della parte
posteriore del veicolo nell'ambiente in cui si
trova, consentendo di manovrare il veicolo tra gli
ostacoli nelle vicinanze.
Utilizzando i sensori sul paraurti posteriore, la
vista zoom automatica viene visualizzata quando
ci si avvicina ad un ostacolo sulla linea rossa
(meno di 30
cm) durante la manovra.
Questa vista è disponibile solo automaticamente.

152
Guida
Gli ostacoli possono apparire più lontani
di quanto siano in realtà.
Durante la manovra, è importante controllare i
lati del veicolo utilizzando i retrovisori esterni.
Anche i sensori di assistenza al parcheggio
forniscono informazioni aggiuntive sull'area
attorno al veicolo.
Vista standard

La zona situata dietro il veicolo viene
visualizzata sul display.
Le linee blu 1 rappresentano la larghezza del
veicolo con i retrovisori aperti; la direzione di
queste linee cambia in funzione della posizione
del volante.
La linea rossa 2 rappresenta una distanza di
30
cm dal paraurti posteriore; le due linee blu 3 e
4 una distanza di 1
m e 2 m, rispettivamente.
Questa vista è disponibile automaticamente o
selezionandola nel menu laterale.
Vista panoramica

La vista panoramica consente di uscire, in
retromarcia, da un parcheggio anticipando
l'arrivo di veicoli, pedoni o ciclisti.
Questa vista non è consigliata per eseguire una
manovra completa.
Questa vista è disponibile solo selezionandola
nel menu laterale.
Visiopark 3
Per ulteriori informazioni, consultare le
Raccomandazioni generali sull'uso
dei sistemi di assistenza alla guida e alla
manovra.
Questo sistema consente di visualizzare lo
spazio immediatamente intorno al veicolo
sul
display touch screen utilizzando le telecamere,
che si trovano sul lato anteriore e posteriore del
veicolo, oltre che sotto i retrovisori esterni.




Il display è diviso in 4 parti con due menu
laterali, una vista contestuale e una vista dall'alto
del veicolo nell'ambiente circostante.
I sensori di assistenza al parcheggio completano
le informazioni della vista dall'alto del veicolo.
Secondo l'angolo di visualizzazione selezionato
nel menu laterale sinistro, il sistema fornisce
un'assistenza visiva specifica in condizioni di
guida particolari, come l'ingresso in un incrocio
con punti ciechi o la manovra in aree con
visibilità ridotta.
Sono disponibili viste contestuali diverse per il
lato anteriore o posteriore:
–
V
ista zoom automatica.
–

V
ista standard.
–

V
ista panoramica.
Secondo il contesto, il sistema sceglie la
vista migliore (standard o con ingrandimento
automatico).
È possibile cambiare tipo di vista in qualunque
momento durante la manovra.

153
Guida
6Lo stato del sistema non viene memorizzato
all'interruzione del contatto.
Principio di funzionamento
Vista ricostruita
Le telecamere vengono attivate e una
ricostruzione di una vista dall'alto del veicolo
nell'ambiente circostante viene visualizzata sul
display touch screen.
Vista dal vivo

La vista anteriore, posteriore e laterale appare
automaticamente nella vista dall'alto del veicolo.
Inoltre è possibile visualizzare ogni vista dal vivo
selezionando la zona corrispondente.
È possibile selezionare la vista anteriore nella
marcia in avanti fino a 16 km/h.
L'installazione dello schermo per clima
molto freddo può alterare l'immagine
trasmessa dalla telecamera anteriore.
Per la pulizia della telecamera di retromarcia è
presente un getto supplementare sopra la targa
(secondo la versione).
►

Il lavaggio della telecamera di retromarcia si
attiva azionando il lavacristallo posteriore.
Regolazioni
Nel menu laterale, questo menu consente
di eseguire le operazioni indicate di
seguito:
–

regolare il volume del segnale acustico.
–


regolare la luminosità.
–


regolare il contrasto.
Attivazione/Disattivazione
Automatica
Con la telecamera posteriore, motore avviato
e veicolo immobile, la vista posteriore è
visualizzata automaticamente con la retromarcia
inserita.
Con la telecamera anteriore, motore avviato e
velocità inferiore a 16 km/h, la vista anteriore è
visualizzata automaticamente con una marcia
inserita.
Manuale
► Nell'appli cazione ADAS del display
touch screen, selezionare
Funzioni>Telecamera panoramica .
Il sistema si disattiva:
–

automaticamente per il lato posteriore, quando
si disinserisce la retromarcia.
–


automaticamente per il lato anteriore, a una
velocità superiore a circa 16

km/h.
–

premendo la croce nell'angolo superiore
sinistro del display touch screen.
Vista zoom automatica

La telecamera anteriore o posteriore registra
la zona attorno al veicolo durante la manovra,
per creare una vista anteriore o posteriore
dall'alto del veicolo nell'ambiente circostante,
consentendo di manovrarlo attorno agli ostacoli
nelle vicinanze.
Utilizzando i sensori sul paraurti anteriore o
posteriore, la vista zoom automatica viene
visualizzata quando ci si avvicina ad un ostacolo
sulla linea rossa (meno di 30
cm) durante la
manovra.
Questa vista è disponibile solo automaticamente.
Secondo la versione, può essere attivata/
disattivata nell'applicazione

ADAS
del display
touch screen.
Gli ostacoli possono apparire più lontani
di quanto siano in realtà.
Durante la manovra, è importante controllare i
lati del veicolo utilizzando i retrovisori esterni.
Anche i sensori di assistenza al parcheggio
forniscono informazioni aggiuntive sull'area
attorno al veicolo.
