2023 PEUGEOT 3008 Návod na použití (in Czech)

103
Bezpečnost
5(g)

Dětská sedačka se vzpěrou nesmí být nikdy
nainstalována na zadní střední sedadlo.
Úchyty „ISOFIX“
Níže znázorněná sedadla jsou vybavená
předpisovými úchyty ISOFIX:








* V závislosti na verzi.
T yto úchyty na každém sedadle sestávají ze
třech ok, indikovaných štítkem:
–

Dvě oka
A se nacházejí mezi opěradlem a
sedákem sedadla vozidla.








K nim jsou přichyceny 2 západky dětských
sedaček ISOFIX .
–

Jedno oko B

označené TOP TETHER se
nachází za sedadlem a slouží k
upevnění
sedaček vybavených horním popruhem.

104
Bezpečnost
Přední sedadlo







* V závislosti na zemi prodeje.
Zadní sedadla
T
ento systém zabraňuje překlopení dětské
sedačky dopředu v
případě čelního nárazu.
Tento systém úchytů ISOFIX zajišťuje rychlou,
spolehlivou a bezpečnou montáž dětské sedačky
ve vozidle.
Připevnění dětské sedačky k oku s označením
TOP TETHER:
►

Před instalací dětské sedačky na toto
sedadlo vyjměte a uložte opěrku hlavy (nasaďte
ji zpět, jakmile dětskou sedačku vyjmete).
►


Protáhněte popruh dětské sedačky za
opěradlo sedadla a vystřeďte jej mezi otvory pro
tyčky opěrky hlavy

.
►

Připevněte hák horního popruhu k
oku B.
►

Napněte horní popruh.
Před montáží dětské sedačky
ISOFIX na levé zadní sedadlo
lavice nejdříve odsuňte bezpečnostní pás
prostředního zadního sedadla směrem ke
středu vozidla tak, aby nedošlo k
omezení
jeho funkce.
Nesprávně nainstalovaná dětská
sedačka ve vozidle ohrožuje bezpečnost
dítěte v
případě dopravní nehody.
Důsledně dodržujte montážní pokyny
v

uživatelské příručce dodané s dětskou
sedačkou.
Informace o možnostech montáže
dětských sedaček ISOFIX do vašeho
vozidla viz souhrnná tabulka.
Doporučené dětské
autosedačky ISOFIX
Nahlédněte také do uživatelské příručky
k dětské sedačce poskytnuté jejím
výrobcem a seznamte se s
doporučeným
způsobem instalace a vyjímání sedačky.
„RÖMER Baby-Safe se základnou ISOFIX“ (třída velikosti: E)
Skupina 0+: od narození do 13
kg


Montuje se v poloze „proti směru jízdy“
pomocí základny ISOFIX, která se upevní k
okům A.
Základna obsahuje výškově seřiditelnou
podpěru, která spočívá na podlaze vozidla. Tuto dětskou sedačku lze také upevnit
pomocí bezpečnostního pásu. V
tomto
případě slouží pouze skořepina, která se
upevní k
sedadlu tříbodovým bezpečnostním pásem.

105
Bezpečnost
5„RÖMER Duo Plus ISOFIX“
(třída velikosti: B1)
Skupina 1: od 9 do 18
kg


„RÖMER Duo Plus ISOFIX “
(třída velikosti: B1)
Skupina 1: od 9 do 18
kg
Vhodné pouze pro instalaci ve směru jízdy.
Upevňuje se pomocí horního popruhu k
okům
A a oku B označenému TOP TETHER.
Sedačka má tři polohy náklonu: pro sezení, odpočinek a spánek.
Tuto dětskou sedačku lze také používat
na místech nevybavených úchyty ISOFIX. V

takovém případě musí být připevněna
k

sedadlu vozidla tříbodovým bezpečnostním
pásem. Seřiďte přední sedadlo vozidla tak, aby se nohy dítěte nedotýkaly opěradla.

106
Bezpečnost
Místa pro dětské sedačky ISOFIX
V souladu s evropskými předpisy tato tabulka uvádí volby instalace dětských sedaček ISOFIX na sedadlech vozidla vybavených úchyty ISOFIX.
V případě univerzálních a polouniverzálních dětských sedaček ISOFIX je třída velikosti ISOFIX dětské sedačky , jak je určena písmeny A až G, uvedena
na dětské sedačce vedle loga i-Size.
Hmotnost dítěte / přibližný věk

Pod 10 kg
(skupina 0)
Až do přibližně 6
měsíců Do 10
kg
Do 13 kg
(skupina 0)
(skupina 0+)
Přibližně do 1
roku Od 9 do 18
kg
(skupina 1)
Od přibližně 1
roku do 3 let
Typ dětské sedačky ISOFIX Přenosná kolébka„Zády ke směru jízdy“ „Zády ke směru
jízdy“„Čelem ke směru jízdy“
Kategorie velikosti ISOFIX F G C D E C D A B B1 B2 B3
Sedadlo Airbag
spolujezdce vpředu
1.

řada (a) Sedadlo
spolujezdce
s

nastavením
výšky či bez něj Deaktivován:
„OFF“ X
IL IL IUF/IL
Aktivován: „ON“ X
XX IUF/IL
2.

řada Zadní boční sedadla IL
(b) IL IL IUF/IL
Zadní střední sedadlo Není ISOFIX

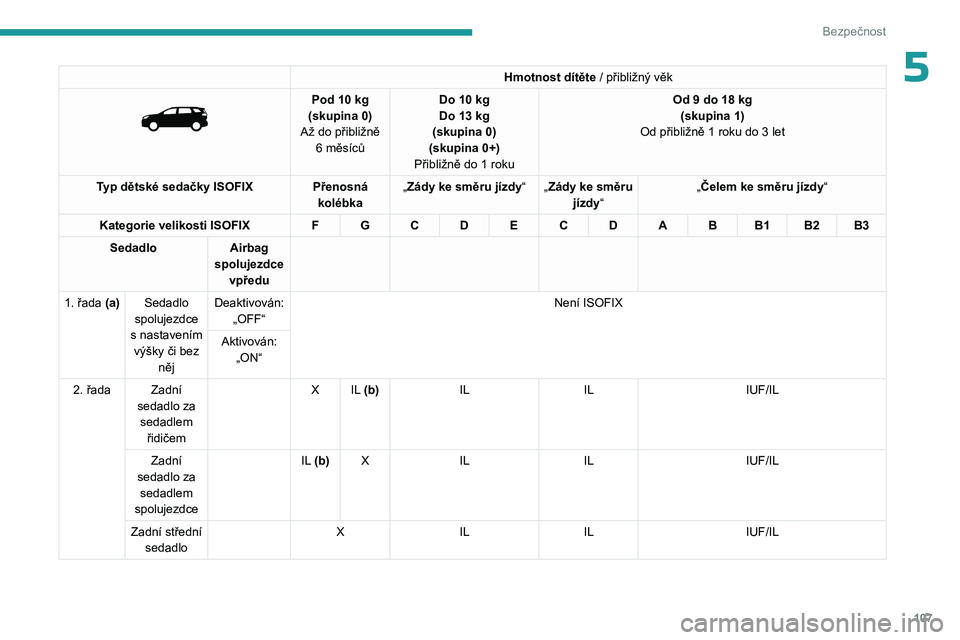

107
Bezpečnost
5Hmotnost dítěte / přibližný věk

Pod 10 kg
(skupina 0)
Až do přibližně 6
měsíců Do 10
kg
Do 13 kg
(skupina 0)
(skupina 0+)
Přibližně do 1
roku Od 9 do 18
kg
(skupina 1)
Od přibližně 1
roku do 3 let
Typ dětské sedačky ISOFIX Přenosná kolébka„Zády ke směru jízdy“ „Zády ke směru
jízdy“„Čelem ke směru jízdy“
Kategorie velikosti ISOFIX F G C D E C D A B B1 B2 B3
Sedadlo Airbag
spolujezdce vpředu
1.

řada (a) Sedadlo
spolujezdce
s

nastavením
výšky či bez něj Deaktivován:
„OFF“ Není ISOFIX
Aktivován: „ON“
2.

řada Zadní sedadlo za sedadlem řidičem X
IL (b) IL IL IUF/IL
Zadní
sedadlo za sedadlem
spolujezdce IL
(b) X IL IL IUF/IL
Zadní střední sedadlo X
IL IL IUF/IL

108
Bezpečnost
Hmotnost dítěte / přibližný věk

Pod 10 kg
(skupina 0)
Až do přibližně 6
měsíců Do 10
kg
Do 13 kg
(skupina 0)
(skupina 0+)
Přibližně do 1
roku Od 9 do 18
kg
(skupina 1)
Od přibližně 1
roku do 3 let
Typ dětské sedačky ISOFIX Přenosná kolébka„Zády ke směru jízdy“ „Zády ke směru
jízdy“„Čelem ke směru jízdy“
Kategorie velikosti ISOFIX F G C D E C D A B B1 B2 B3
Sedadlo Airbag
spolujezdce vpředu
3. řada Zadní boční sedadla Není ISOFIX
IUF: Místo sedadla vhodné pro instalaci univerzální sedačky Isofix čelem ke směru jízdy ( Isofix Universal seat „Forward facing“) zajištěné horním
popruhem.
IL: Místo sedadla vhodné pro instalaci polouniverzální sedačky ( Isofix Semi-Universal):
–

„zády ke směru jízdy“ zajištěné horním popruhem nebo vzpěrou,
–


čelem ke směru jízdy zajištěné vzpěrou,
–


přenosné kolébky

, zajištěné horním popruhem nebo podpěrou.
Více informací o zajištění horního popruhu do úchytů ISOFIX viz příslušná kapitola.
X: Místo sedadla nevhodné pro instalaci dětské sedačky či koše určené hmotnostní kategorie.
(a) Před připoutáním dítěte do sedačky na tomto místě sedadla viz platné předpisy v
dané zemi.
(b) Instalace přenosné kolébky na toto místo může překážet v
použití jednoho či více dalších sedadel v této řadě.
Dětské sedačky i-Size
Dětské sedačky i-Size mají dva zámky, které se ukotvují do dvou ok A.
Dětské sedačky i-Size jsou také vybaveny:
–
buď horním popruhem, který se upevňuje k
oku B.

109
Bezpečnost
5– nebo vzpěrou, která je opřena o podlahu vozidla, kompatibilní s místem homologovaným pro sedačku i-Size.
Jejich úkolem je zabránit převrácení dětské sedačky dopředu v případě nehody.
Více informací o úchytech ISOFIX naleznete v
příslušné kapitole.
V
souladu s evropskými předpisy tato tabulka indikuje možnosti pro montáž dětských sedaček i-Size na sedadla vybavená úchyty ISOFIX
homologovanými pro i-Size.


Sedadlo
Čelní airbag spolujezdce Zádržný systém i-Size Zádržný systém i-Size
1.

řada (a) Sedadlo spolujezdce
s
nastavením výšky či bez něj


Deaktivován: „OFF“ i-UNení i-Size
Aktivován: „ON“ i-UFNení i-Size
2.

řada Zadní boční sedadla


i-U i-U
Zadní střední sedadlo


Není i-Size i-U
3. řada Zadní boční sedadla -Není i-Size
i-U: Vhodné pro zádržné systémy i-Size
v

„univerzální“ kategorii, „čelem ke směru
jízdy“ a „zády ke směru jízdy“. i-UF:
Vhodné pouze pro zádržné systémy
i-Size v

„univerzální“ kategorii, „čelem ke
směru jízdy“. X:
Místo sedadla není vhodné pro zádržné
systémy i-Size v
„univerzální“ kategorii.

11 0
Bezpečnost
(a)Před připoutáním dítěte na toto místo
sedadla si ověřte platné předpisy v
dané
zemi.
Manuální dětská pojistka
Tento systém zabraňuje otevření zadních dveří
pomocí vnitřní kliky.
Červený ovladač se nachází na okraji obou
zadních dveří (označen štítkem).
Aktivace / deaktivace

► Dětskou pojistku aktivujete otočením
vestavěného klíče v červeném ovladači až na
doraz: •

doprava na levých zadních dveřích,
•


doleva na pravých zadních dveřích.
►


Dětskou pojistku deaktivujete otočením
tohoto klíče v

opačném směru.
Nespleťte si ovladač dětské pojistky
červené barvy s ovladačem nouzového
zamykání černé barvy.


Elektrická dětská pojistka
Tento ovladač deaktivuje otevírání zadních dveří
jejich vnitřními madly a použití elektrického
ovládání zadních oken.
Aktivace / deaktivace



► Stisknutím tohoto tlačítka při zapnutém
zapalování aktivujete / deaktivujete dětskou
pojistku.
Když kontrolka svítí, je dětská pojistka
zaktivovaná.
Tento systém je nezávislý a za žádných okolností nenahrazuje ovládání
centrálního zamykání.
Stav dětské pojistky ověřte při každém
zapnutí zapalování.
Když opouštíte vozidlo – třeba jen na chvilku,
mějte elektronický klíč stále u sebe.
V

případě silného nárazu se elektrická dětská
pojistka automaticky deaktivuje, aby se
cestující vzadu mohli dostat ven.
