2022 YAMAHA YZF-R1M Manuale duso (in Italian)

Strumento e funzioni di controllo
4-2
4
HAU10474
Blocchetto accensione/blocca-
sterzoIl blocchetto accensione/bloccasterzo co-
manda i sistemi d’accensione e di illumina-
zione e viene utilizzato per bloccare lo
sterzo. Appresso sono descritte le varie po-
sizioni.NOTARicordarsi di utilizzare la chiave standard
(calotta nera) per l’uso normale del veicolo.
Per ridurre al minimo il rischio di perdere la
chiave di ricodifica (calotta rossa), conser-
varla in un posto sicuro ed usarla soltanto
per riscrivere i codici.
HAU84034
ON (acceso)
Tutti i circuiti elettrici vengono alimentati e
le luci del veicolo vengono accese. È possi-
bile avviare il motore. La chiave di accen-
sione non può essere sfilata.NOTAIl faro o i fari si accenderanno all’avvio
del motore.
 Per evitare che la batteria si scarichi,
non lasciare la chiave sulla posizione
di accensione senza che il motore sia
in funzione.
HAU10662
OFF (chiuso)
Tutti gli impianti elettrici sono inattivi. È
possibile sfilare la chiave.
AVVERTENZA
HWA10062
Non girare la chiave sulla posizione
“OFF” o “LOCK” mentre il veicolo è in
movimento. Altrimenti i circuiti elettrici
verranno disattivati, con il rischio di per-
dere il controllo del mezzo o di causare
incidenti.
HAU73800
LOCK (bloccasterzo)
Lo sterzo è bloccato e tutti gli impianti elet-
trici sono inattivi. È possibile sfilare la chia-
ve.
Per bloccare lo sterzo1. Girare il manubrio completamente a
sinistra.
2. Con la chiave in posizione “OFF”, pre-
mere la chiave e girarla su “LOCK”.
3. Sfilare la chiave.NOTASe lo sterzo non si blocca, provare a rigirare
leggermente il manubrio verso destra.
ON
OFF
LOCK
1. Premere.
2. SvoltareK12
UB3LH1H0.book Page 2 Thursday, August 5, 2021 10:39 AM

Strumento e funzioni di controllo
4-3
4
Per sbloccare lo sterzoSpingere la chiave e girarla su “OFF”.
HAU66055
Interruttori manubrioSinistroDestro
1. Premere.
2. Svoltare.12
1. Interruttore Pass/LAm

Strumento e funzioni di controllo
4-4
4
HAU66091
Interruttore Pass/LAP “ /LAP”
Premere questo interruttore per far lam-
peggiare i fari e segnalare l’inizio di ciascun
giro quando si utilizza il cronometro sul gi-
ro.
HAU12402
Commutatore luce abbagliante/anabba-
gliante “ / ”
Posizionare questo interruttore su “ ”
per l’abbagliante e su “ ” per l’anabba-
gliante.
HAU66040
Interruttore indicatore di direzione
“/”
Spostare questo interruttore verso “ ”
per segnalare una curva a destra. Spostare
questo interruttore verso “ ” per segnala-
re una curva a sinistra. Una volta rilasciato,
l’interruttore ritorna in posizione centrale.Per spegnere le luci indicatori di direzione,
premere l’interruttore dopo che è ritornato
in posizione centrale.
HAU66030
Interruttore avvisatore acustico “ ”
Premere questo interruttore per azionare
l’avvisatore acustico.
HAU66061
Interruttore Arresto/Accensione/Avvia-
mento “ / / ”
Per avviare il motore con il dispositivo d’av-
viamento, portare questo interruttore
su “ ” e spingere l’interruttore all’ingiù
verso “ ”. Prima di accendere il motore,
vedere pagina 6-2 per le istruzioni di avvia-
mento.
Porre questo interruttore su “ ” per spe-
gnere il motore in caso d’emergenza, come
per esempio se il veicolo si ribalta o se il
cavo acceleratore è bloccato.
HAU88273
Interruttore luci d’emergenza “OFF/ ”
Utilizzare questo interruttore per accendere
le luci d’emergenza (lampeggiamento si-
multaneo di tutte le luci indicatori di direzio-
ne). Le luci d’emergenza vengono utilizzate
in caso d’emergenza o per avvisare gli altri
utenti della strada dell’arresto del vostro
veicolo in zone di traffico pericoloso. È possibile attivare o disattivare le luci
d’emergenza solo con il blocchetto accen-
sione in posizione “ON”. È possibile girare
il blocchetto accensione in posizione
“OFF” o “LOCK”, e le luci d’emergenza
continueranno a lampeggiare. Per disatti-
vare le luci d’emergenza, ruotare il bloc-
chetto accensione sulla posizione “ON” e
azionare di nuovo l’interruttore luci d’emer-
genza.
ATTENZIONE
HCA10062
Non utilizzare a lungo le luci d’emergen-
za a motore spento, per evitare di scari-
care la batteria.
HAU88401
Interruttore modalità “MODE”
Utilizzare l’interruttore MODE per cambiare
le modalità YRC o modificare le imposta-
zioni PWR, TCS, SCS ed EBM dalla scher-
mata principale. Questo interruttore
dispone di tre tasti.
Tasto Su
- premere questo tasto per modi-
ficare l’impostazione YRC selezionata ver-
so l’alto.
Tasto centrale - premere questo tasto per
spostarsi da sinistra verso destra tra le op-
zioni MODE, PWR, TCS, SCS ed EBM.
UB3LH1H0.book Page 4 Thursday, August 5, 2021 10:39 AM

Strumento e funzioni di controllo
4-5
4
Tasto Giù - premere questo tasto per mo-
dificare l’impostazione YRC selezionata
verso il basso.NOTA Il tasto centrale si utilizza anche per
attivare il sistema Launch Control.
Quando l’icona LCS è grigia, tenere
premuto il tasto centrale. L’icona LCS
lampeggia e diventa bianca quando il
sistema è stato attivato.
 Il sistema di controllo della trazione
può essere disattivato solo dalla
schermata principale. Selezionare
TCS con il tasto centrale e tenere pre-
muto il tasto Su fino a visualizzare
TCS OFF. Per riattivare il sistema di
controllo della trazione, utilizzare il ta-
sto Giù.
 Disattivando il sistema di controllo
della trazione, vengono disattivati an-
che i sistemi SCS, LCS e LIF per tutte
le modalità YRC.
 Per maggiori informazioni sulla perso-
nalizzazione delle modalità YRC e per
la regolazione dei livelli dei parametri
YRC, fare riferimento a “YRC Setting”
a pagina 4-16.
HAU66100
Potenziometro “ ”
Quando la schermata principale è imposta-
ta su STREET MODE (Modalità strade), uti-
lizzare il potenziometro per far scorrere e
azzerare le informaz ioni visualizzate.
Quando la schermata principale è imposta-
ta su TRACK MODE (Modalità percorso),
utilizzare il potenziometr o per far scorrere e
azzerare le informazion i visualizzate e per
attivare il cronometro sul giro.
Quando viene visualizzata la schermata
MENU, utilizzare il potenziometro per spo-
starsi tra i moduli di impostazione e appor-
tare le necessarie modifiche.
Azionare il potenziometro come segue.
Ruotare verso l’alto - ruotare il potenzio-
metro verso l’alto per lo scorrimento verso
l’alto/a sinistra o per aumentare un valore
impostato.
Ruotare verso il basso - ruotare il poten-
ziometro verso il basso per lo scorrimento
verso il basso/a destra o per diminuire un
valore impostato.
Premere brevemente - premere breve-
mente verso l’interno il potenziometro per
effettuare e confermare le selezioni.
Premere a lungo - premere il potenziome-
tro verso l’interno per un secondo per azze-
rare un’informazione visualizzata o per
accedere e uscire dalla schermata MENU.
NOTA Per ulteriori informazioni sulla scher-
mata principale e sulle relative funzio-
ni, vedere pagina 4-9.
 Per ulteriori informazioni sulla scher-
mata principale e su come apportare
le modifiche alle impostazioni, vedere
pagina 4-15.
UB3LH1H0.book Page 5 Thursday, August 5, 2021 10:39 AM

Strumento e funzioni di controllo
4-6
4
HAU4939R
Spie di segnalazione e di avverti-
mento
HAU88280
Spie indicatore di direzione “ ” e “ ”
Ciascuna spia lampeggerà quando le luci
indicatori di direzione corrispondenti lam-
peggiano.
HAU88300
Spia marcia in folle “ ”
Questa spia di segnalazione si accende
quando la trasmissione è in posizione di fol-
le.
HAU88310
Spia luce abbagliante “ ”
Questa spia di segnalazione si accende
quando l’abbagliante del faro è acceso.
HAU88320
Spia livello carburante “ ”
Questa spia si accende quando il livello
carburante scende all’incirca al di sotto di
3.0 L (0.79 US gal, 0.66 Imp.gal). Quando
ciò si verifica, effettuare il rifornimento il pri-
ma possibile.
Si può controllare il circuito elettrico della
spia accendendo il veicolo. La spia dovreb-
be accendersi per pochi secondi e poi spe-
gnersi.NOTASe la spia non si accende, rimane accesa
dopo il rifornimento o se lampeggia ripetu-
tamente, far controllare il veicolo da un
concessionario Yamaha.
HAU88331
Spia di segnalazione guasto (MIL) “ ”
Questa spia si accende o lampeggia se vie-
ne rilevato un problema al motore o a un al-
tro sistema di comando del veicolo. Se
questo accade, far controllare il sistema
diagnostico di bordo da un concessionario
Yamaha. Si può controllare il circuito elettri-
co della spia accendendo il veicolo. La spia
dovrebbe accendersi per pochi secondi e
poi spegnersi. Se inizialmente la spia non si
accende quando si accende il veicolo, o se
la spia rimane accesa, fare controllare il vei-
colo da un concessionario Yamaha.ATTENZIONE
HCA26820
Se la spia MIL inizia a lampeggiare, ab-
bassare il regime del motore per evitare
danni all’impianto di scarico.NOTAIl motore viene monitorato sensibilmente
dal sistema diagnostico di bordo per rileva-
re il deterioramento o un guasto del siste-
ma di controllo delle emissioni. Perciò la
spia MIL potrebbe accendersi o lampeg-
giare in caso di modifiche al veicolo, assen-
za di manutenzione, uso
eccessivo/improprio del motociclo. Per evi-
tarlo, osservare le seguenti precauzioni.
1. Spia livello carburante “ ”
2. Spia pressione olio e temperatura liquido refrigerante “ ”
3. Spia sistema ausiliario “ ”
4. Spia di segnalazione controllo stabilità “ ”
5. Spia di segnalazione cambio “ ”
6. Spia luce abbagliante “ ”
7. Spia ABS “ ”
8. Spia di segnalazione guasto “ ”
9. Spia indicatore di direzione destro “ ”
10.Spia indicatore di direzione sinistro “ ”
11.Spia marcia in folle “ ”
12.Spia immobilizer “ ”
ABS
1 2
GPSN
LCSQS
LIF 2
ODO123456 TRIP-1
1234.5
1000 r/min
km
km
km/h
10:
00
MODE-APWR 1TCS 3SCS 2EBM 1T-2
5
12
6
7
9
8
1012
11
3
4
UB3LH1H0.book Page 6 Thursday, August 5, 2021 10:39 AM

Strumento e funzioni di controllo
4-7
4
Non tentare di modificare il software
della centralina del motore.
 Non aggiungere accessori elettrici che
interferiscano con il comando del mo-
tore.
 Non utilizzare accessori o componenti
aftermarket, quali sospensione, can-
dele, iniettori, impianto di scarico, ecc.
 Non modificare le caratteristiche tec-
niche del sistema di trazione (catena,
corone, ruote, pneumatici, ecc.).
 Non rimuovere o alterare il sensore
O2, il sistema d’induzione aria o i
componenti di scarico (catalizzatori o
EXUP, ecc.).
 Eseguire un’adeguata manutenzione
della catena di trasmissione.
 Mantenere la pressione corretta degli
pneumatici.
 Mantenere l’altezza appropriata del
pedale freno onde evitare il trascina-
mento del freno posteriore.
 Evitare l’uso estremo del veicolo. Ad
esempio, aprendo e chiudendo ripe-
tutamente o eccessivamente l’accele-
ratore, guidando ad alta velocità,
effettuando burnout o impennate, uti-
lizzando la frizione a metà per periodi
di tempo prolungati, ecc.
HAU88342
Spia ABS “ ”
In condizioni di funzionamento normale, la
spia ABS si accende quando si accende il
veicolo e si spegne quando si raggiunge
una velocità di almeno 10 km/h (6 mi/h).NOTASe il funzionamento della spia non corri-
sponde a quello precedentemente descrit-
to, o se la spia si accende durante la guida,
è possibile che l’ABS non funzioni corretta-
mente. Far controllare il veicolo da un con-
cessionario Yamaha il prima possibile.
AVVERTENZA
HWA16043
Se la spia ABS non si spegne dopo aver
raggiunto una velocità di 10 km/h
(6 mi/h) oppure se la spia ABS si accen-
de mentre si è in marcia:
 Prestare estrema attenzione per
evitare il possibile bloccaggio delle
ruote durante la frenatura di emer-
genza.
 Far controllare il veicolo da un con-
cessionario Yamaha il prima possi-
bile.
HAU67434
Spia di segnalazione cambio “ ”
Questa spia di segnalazione si accende nel
momento in cui occorre cambiare alla suc-
cessiva marcia superiore. È possibile rego-
lare i regimi di rotazione del motore
raggiunti in cui si accende o si spegne. (Ve-
dere pagina 4-26.)NOTAQuando il veicolo è acceso, questa spia
dovrebbe accendersi per qualche secondo
e poi spegnersi. Se la spia non si accende
o se la spia rimane accesa, fare controllare
il veicolo da un concessionario Yamaha.
HAU88350
Spia immobilizer “ ”
Quando il blocchetto accensione è spento
e dopo che sono trascorsi 30 secondi, la
spia di segnalazione inizierà a lampeggiare
costantemente indicando l’attivazione del
sistema immobilizzatore. Trascorse 24 ore,
la spia di segnalazione cesserà di lampeg-
giare, ma il sistema immobilizzatore conti-
nuerà a restare attivo.
UB3LH1H0.book Page 7 Thursday, August 5, 2021 10:39 AM

Strumento e funzioni di controllo
4-8
4
NOTAQuando il veicolo è acceso, questa spia
dovrebbe accendersi per qualche secondo
e poi spegnersi. Se la spia non si accende
o se la spia rimane accesa, fare controllare
il veicolo da un concessionario Yamaha.Interferenza del trasponder
Se la spia immobilizer lampeggia secondo
uno schema, lentamente per 5 volte e rapi-
damente per 2 volte, questo potrebbe es-
sere provocato da un’interferenza del
trasponder. In questo caso, tentare quanto
segue.
1. Accertarsi che non vi siano chiavi del sistema immobilizzatore vicino al
blocchetto accensione.
2. Usare la chiave di ricodifica per avvia- re il motore.
3. Se il motore si accende, spegnerlo e provare ad accendere il motore con le
chiavi standard.
4. Se una o entrambe le chiavi standard non avviano il motore, portare il veico-
lo e tutte e 3 le chiavi da un concessio-
nario Yamaha per fare ricodificare le
chiavi standard.
HAU88391
Spia di segnalazione controllo stabilità
“”
Questa spia di segnalazione si accende
quando i sistemi di controllo della trazione,
SCS o LIF sono inseriti. Si accende anche
se il sistema di controllo della trazione è im-
postato su “OFF” o se il sistema di controllo
della trazione si disabilita mentre si guida.NOTAQuando il veicolo è acceso, questa spia
dovrebbe accendersi per qualche secondo
e poi spegnersi. Se la spia non si accende
o se la spia rimane accesa, fare controllare
il veicolo da un concessionario Yamaha.
HAU88362
Spia pressione olio e temperatura liqui-
do refrigerante “ ”
La spia si accende se la pressione olio mo-
tore è bassa o se la temperatura liquido re-
frigerante è alta. In questo caso, arrestare
immediatamente il motore.NOTANon appena si accende il veicolo, la
spia deve accendersi fino all’avvia-
mento del motore. 
Se viene rilevato un guasto, questa
spia si accenderà e l’icona della pres-
sione olio lampeggerà.
ATTENZIONE
HCA22441
Se la spia pressione olio e temperatura
liquido refrigerante non si spegne dopo
aver acceso il motore, oppure si accen-
de mentre il motore è in funzione, arre-
stare immediatamente il veicolo e il
motore.
 Se il motore si surriscalda, l’icona
d’avvertimento temperatura liquido
refrigerante si accende. Lasciare
raffreddare il motore. Controllare il
livello liquido refrigerante (vedere
pagina 7-41).
 Se la pressione olio motore è bas-
sa, l’icona d’avvertimento pressio-
ne olio si accende. Controllare il
livello dell’olio (vedere pagina 7-14).
 Se la spia resta accesa dopo avere
lasciato raffreddare il motore e veri-
ficato la correttezza del livello
dell’olio, fare controllare il veicolo
da un concessionario Yamaha. Non
continuare a utilizzare il veicolo!
UB3LH1H0.book Page 8 Thursday, August 5, 2021 10:39 AM

Strumento e funzioni di controllo
4-9
4

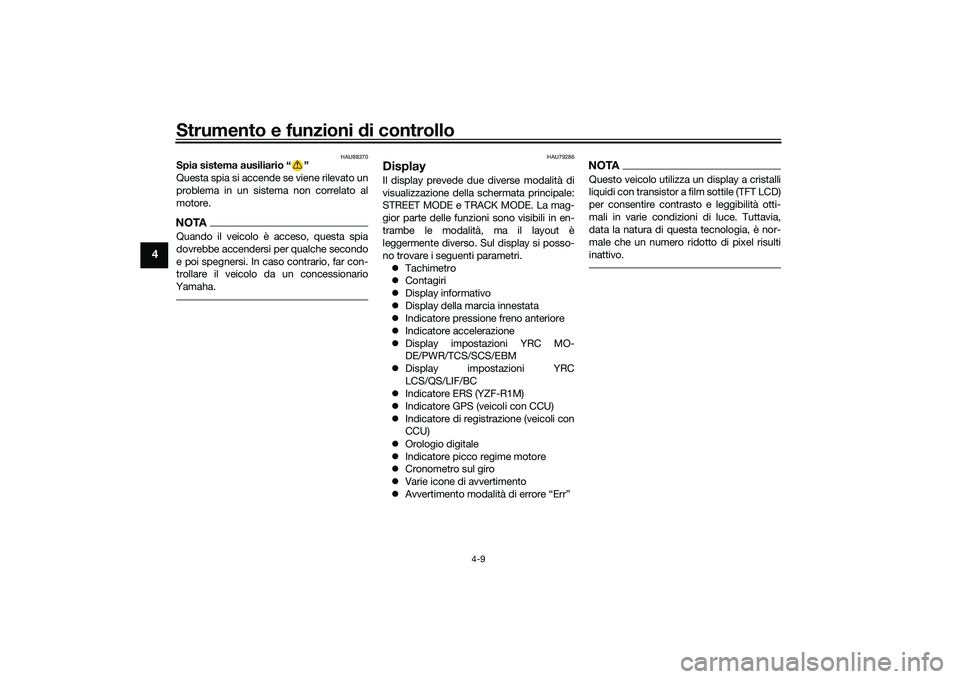

HAU88370
Spia sistema ausiliario “ ”
Questa spia si accende se viene rilevato un
problema in un sistema non correlato al
motore.NOTAQuando il veicolo è acceso, questa spia
dovrebbe accendersi per qualche secondo
e poi spegnersi. In caso contrario, far con-
trollare il veicolo da un concessionario
Yamaha.
HAU79286
DisplayIl display prevede due diverse modalità di
visualizzazione della schermata principale:
STREET MODE e TRACK MODE. La mag-
gior parte delle funzioni sono visibili in en-
trambe le modalità, ma il layout è
leggermente diverso. Sul display si posso-
no trovare i seguenti parametri.  Tachimetro
 Contagiri
 Display informativo
 Display della marcia innestata
 Indicatore pressione freno anteriore
 Indicatore accelerazione
 Display impostazioni YRC MO-
DE/PWR/TCS/SCS/EBM
 Display impostazioni YRC
LCS/QS/LIF/BC
 Indicatore ERS (YZF-R1M)
 Indicatore GPS (veicoli con CCU)
 Indicatore di registrazione (veicoli con
CCU)
 Orologio digitale
 Indicatore picco regime motore
 Cronometro sul giro
 Varie icone di avvertimento
 Avvertimento modalità di errore “Err”
NOTAQuesto veicolo utilizza un display a cristalli
liquidi con transistor a film sottile (TFT LCD)
per consentire contrasto e leggibilità otti-
mali in varie condizioni di luce. Tuttavia,
data la natura di questa tecnologia, è nor-
male che un numero ridotto di pixel risulti
inattivo.
UB3LH1H0.book Page 9 Thursday, August 5, 2021 10:39 AM
