2022 YAMAHA YZF-R1M Manual de utilização (in Portuguese)

Funções dos controlos e instrumentos
4-50
4
PAU67050
Sistema EXUPEste modelo está equipado com o sistema
EXUP (válvula EXhaust Ultimate Power) da
Yamaha. Este sistema aumenta a potência
do motor através de uma válvula que con-
trola o fluxo de escape dentro da câmara
de escape.PRECAUÇÃO
PCA15611
O sistema EXUP foi afinado e considera-
velmente testado na fábrica da Yamaha.
A alteração destes pontos de afinação
sem conhecimentos técnicos suficien-
tes pode resultar num fraco desempe-
nho ou em danos no motor.
PAU70641
Conector CC auxiliarEste veículo está equipado com um conec-
tor CC auxiliar. Consulte o seu concessio-
nário Yamaha antes de instalar quaisquer
acessórios.
PAU15306
Descanso lateralO descanso lateral situa-se no lado esquer-
do do chassis. Suba ou desça o descanso
lateral com o pé enquanto segura o veículo
direito.NOTAO interruptor incorporado do descanso la-
teral faz parte do sistema de corte do cir-
cuito de ignição, que corta a ignição em
determinadas situações. (Consulte a sec-
ção seguinte para obter uma explicação
sobre o sistema de corte do circuito de ig-
nição.)
AVISO
PWA10242
O veículo não deve ser conduzido com o
descanso lateral para baixo, nem se o
descanso lateral não puder ser devida-
mente recolhido para cima (ou não fique
em cima), caso contrário o descanso la-
teral pode entrar em contacto com o
solo e distrair o condutor, resultando
numa possível perda de controlo. O sis-
tema de corte do circuito de ignição da
Yamaha foi concebido para lembrar ao
utilizador que lhe cabe levantar o des-
canso lateral antes de arrancar. Por
conseguinte, verifique este sistema re-
UB3LP1P0.book Page 50 Tuesday, August 10, 2021 7:37 AM

Funções dos controlos e instrumentos
4-51
4
gularmente e se não funcionar bem, so-
licite a sua reparação a um
concessionário Yamaha.
PAU57952
Sistema de corte do circuito de
igniçãoEste sistema impede o arranque do motor
quando a transmissão está engrenada, ex-
ceto quando a alavanca da embraiagem
está a ser premida e o descanso lateral
está para cima. Além disso, para o motor
se o descanso lateral for baixado com a
transmissão engrenada.
Verifique o sistema periodicamente com o
seguinte procedimento.NOTAEsta verificação é mais fiável se for
efetuada com o motor quente.
 Consulte as informações sobre a ope-
ração dos interruptores nas páginas
4-2 e 4-3.
UB3LP1P0.book Page 51 Tuesday, August 10, 2021 7:37 AM

Funções dos controlos e instrumentos
4-52
4

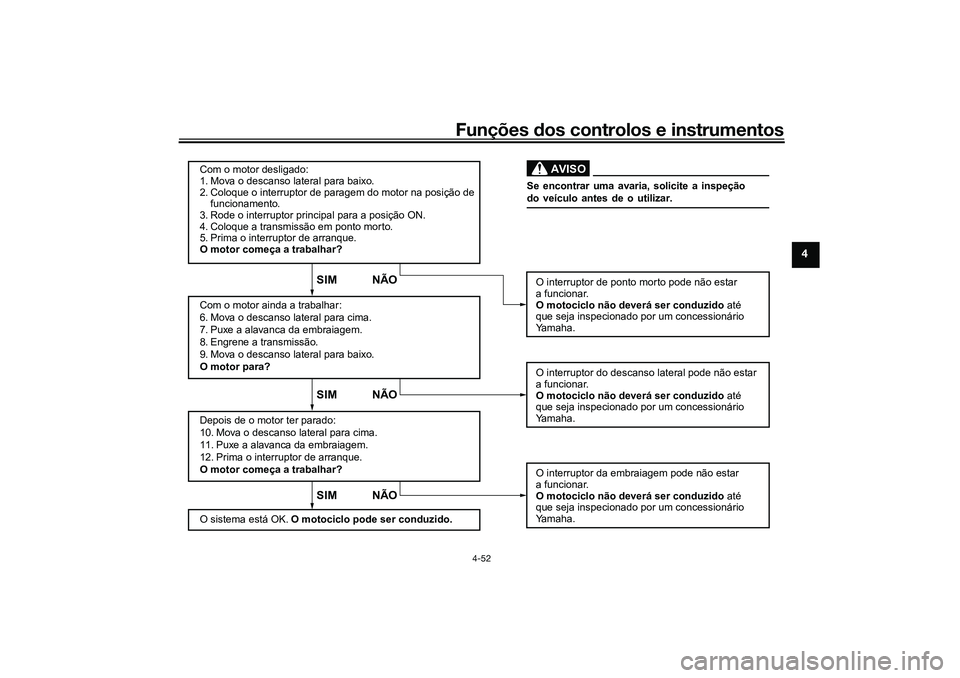

SIM NÃOSIM NÃO
SIM NÃO
AVISO
Com o motor desligado:
1. Mova o descanso lateral para baixo.
2. Coloque o interruptor de paragem do motor na posição de yfuncionamento.
3. Rode o interruptor principal para a posição ON.
4. Coloque a transmissão em ponto morto.
5. Prima o interruptor de arranque.
O motor começa a trabalhar?
O interruptor de ponto morto pode não estar
a funcionar.
O motociclo não deverá ser conduzido até
que seja inspecionado por um concessionário
Yamaha.
Com o motor ainda a trabalhar:
6. Mova o descanso lateral para cima.
7. Puxe a alavanca da embraiagem.
8. Engrene a transmissão.
9. Mova o descanso lateral para baixo.
O motor para?
O interruptor do descanso lateral pode não estar
a funcionar.
O motociclo não deverá ser conduzido até
que seja inspecionado por um concessionário
Yamaha.
Depois de o motor ter parado:
10. Mova o descanso lateral para cima.
11. Puxe a alavanca da embraiagem.
12. Prima o interruptor de arranque.
O motor começa a trabalhar?
O interruptor da embraiagem pode não estar
a funcionar.
O motociclo não deverá ser conduzido até
que seja inspecionado por um concessionário
Yamaha.
O sistema está OK. O motociclo pode ser conduzido. Se encontrar uma avaria, solicite a inspeção
do veículo antes de o utilizar.
UB3LP1P0.book Page 52 Tuesday, August 10, 2021 7:37 AM

Para sua segurança – verificações prévias à utilização
5-1
5
PAU1559B
Inspecione o seu veículo sempre que o utilizar para garantir que se encontra em perfeitas condições de funcionamento. Cumpra sempre
os procedimentos e intervalos de inspeção e manutenção descritos no Manual do Utilizador.
AVISO
PWA11152
Se o veículo não for inspecionado ou manti do em condições, há mais possibilidades de ocorrer um acidente ou danos no equi-
pamento. Não utilize o veículo se detetar algum problema. Se não for possível corrigir um problema através dos procedimentos
deste manual, solicite a um concessionário Yamaha que inspecione o veículo.Antes de utilizar este veículo, verifique os pontos que se seguem:
ITEM VERIFICAÇÕES PÁGINA
Combustível • Verifique o nível de combustível no respetivo depósito.
• Se necessário, reabasteça.
• Verifique se o tubo de combustível apresenta fuga.
• Verifique se existem obstruções, fendas ou danos no tubo de descarga do de-
pósito de combustível e verifique a ligação do tubo. 4-37, 4-38
Óleo do motor • Verifique o nível de óleo no motor.
• Se necessário, adicione óleo recomendado até ao nível especificado.
• Verifique se o veículo apresenta fugas de óleo. 7-14
Refrigerante • Verifique o nível de refrigerante no reservatório.
• Se necessário, adicione refrigerante recomendado até ao nível especificado.
• Verifique se o sistema de refrigeração tem fugas. 7-17
Travão dianteiro • Verifique o funcionamento.
• Se o travão estiver mole ou esponjoso, solicite a um concessionário Yamaha
que sangre o sistema hidráulico.
• Verifique se as pastilhas do travão apresentam desgaste.
• Se necessário, substitua-os.
• Verifique o nível de líquido no reservatório.
• Se necessário, adicione o líquido dos travões especificado até ao nível especifi- cado.
• Verifique se o sistema hidráulico apresenta fugas. 7-24, 7-25
UB3LP1P0.book Page 1 Tuesday, August 10, 2021 7:37 AM

Para sua segurança – verificações prévias à utilização
5-2
5
Travão traseiro• Verifique o funcionamento.
• Se o travão estiver mole ou esponjoso, solicite a um concessionário Yamaha
que sangre o sistema hidráulico.
• Verifique se as pastilhas do travão apresentam desgaste.
• Se necessário, substitua-os.
• Verifique o nível de líquido no reservatório.
• Se necessário, adicione o líquido dos travões especificado até ao nível especifi- cado.
• Verifique se o sistema hidráulico apresenta fugas. 7-24, 7-25
Embraiagem • Verifique o funcionamento.
• Se necessário, lubrifique o cabo.
• Verifique a folga da alavanca.
• Se necessário, ajuste-a.
7-23
Punho do acelerador • Verifique se apresenta uma rotação suave e se retorna de forma automática. 7-29
Cabos de controlo • Certifique-se de que o funcionamento é suave.
• Se necessário, lubrifique-a. 7-29
Corrente de transmissão • Verifique a folga da corrente.
• Se necessário, ajuste-a.
• Verifique o estado da corrente.
• Se necessário, lubrifique-a.
7-27, 7-28
Rodas e pneus • Verifique se apresentam danos.
• Verifique o estado dos pneus e a profundidade da face de rolamento.
• Verifique a pressão do ar.
• Se necessário, corrija.
7-19, 7-22
Pedais do travão e de mu-
dança de velocidade • Certifique-se de que o funcionamento é suave.
• Se necessário, lubrifique os pontos de articulação dos pedais.
7-30
Alavancas do travão e da
embraiagem • Certifique-se de que o funcionamento é suave.
• Se necessário, lubrifique os pontos de articulação da alavanca.
7-30
Descanso lateral • Certifique-se de que o funcionamento é suave.
• Se necessário, lubrifique o pivô.
7-31
ITEM
VERIFICAÇÕES PÁGINA
UB3LP1P0.book Page 2 Tuesday, August 10, 2021 7:37 AM

Para sua segurança – verificações prévias à utilização
5-3
5
Fixadores do chassis• Certifique-se de que todas as porcas, cavilhas e parafusos estão devidamente
alinhados.
• Se necessário, aperte-os. —
Conduta de entrada de ar • Certifique-se de que a conduta de entrada de ar não está bloqueada.
• Remova quaisquer objetos estranhos da rede, se necessário.
—
Instrumentos, luzes, sinais e
interruptores • Verifique o funcionamento.
• Se necessário, corrija.
—
Interruptor do descanso late-
ral • Verifique o funcionamento do sistem
a de corte do circuito de ignição.
• Se o sistema não estiver a funcionar corretamente, solicite a um concessionário Yamaha que verifique o veículo. 4-50
ITEM VERIFICAÇÕES PÁGINA
UB3LP1P0.book Page 3 Tuesday, August 10, 2021 7:37 AM

Utilização e questões importantes relativas à condução
6-1
6
PAU15952
Leia atentamente o Manual do Utilizador
para se familiarizar com todos os controlos.
Se não compreender algum controlo ou
função, pergunte ao seu concessionário
Yamaha.
AVISO
PWA10272
Se não se familiarizar com os controlos,
poderá perder o controlo do veículo, o
que pode causar um acidente ou feri-
mentos.
PAU16842
Rodagem do motorNunca existe um período tão importante na
vida útil do motor do seu veículo como o
período entre os 0 e os 1600 km (1000 mi).
Por esse motivo, deverá ler cuidadosamen-
te o seguinte material.
Uma vez que o motor é completamente no-
vo, não o sobrecarregue demasiado nos
primeiros 1600 km (1000 mi). As diferentes
peças do motor desgastam-se e obtêm um
polimento por si próprias até que atinjam
as folgas de funcionamento adequadas.
Durante este período, deve-se evitar o fun-
cionamento prolongado em aceleração
máxima ou qualquer condição que possa
resultar no sobreaquecimento do motor.
PAU17085
0–1000 km (0–600 mi)
Evite o funcionamento prolongado acima
de 7000 rpm. PRECAUÇÃO: Após ter
percorrido 1000 km (600 mi), o óleo do
motor deverá ser mudado e o cartucho
ou elemento do filtro de óleo substituí-
do.
[PCA10303]
1000–1600 km (600–1000 mi)
Evite o funcionamento prolongado acima
de 8400 rpm. 1600 km (1000 mi) e mais
O veículo pode agora ser utilizado normal-
mente.
PRECAUÇÃO
PCA10311

Não permita que a velocidade do
motor atinja a zona vermelha do ta-
químetro.
 Caso surja algum problema no mo-
tor durante o período de rodagem
do motor, solicite imediatamente a
um concessionário Yamaha que ve-
rifique o veículo.NOTADurante e após o período de rodagem do
motor, o calor do escape pode causar a
descoloração do tubo de escape, mas isso
é normal.
UB3LP1P0.book Page 1 Tuesday, August 10, 2021 7:37 AM

Utilização e questões importantes relativas à condução
6-2
6
PAU88420
Colocar o motor em funciona-
mentoO sistema de corte do circuito de ignição
ativa o arranque quando:
 a transmissão está em ponto morto,
ou
 a transmissão está engrenada, o des-
canso lateral está para cima e a ala-
vanca da embraiagem está a ser
premida.
Colocar o motor em funcionamento1. Rode o interruptor principal para a po- sição ON e coloque o interruptor de
paragem do motor na posição de fun-
cionamento.
2. Confirme que o indicador e as luzes de advertência se acendem durante
alguns segundos e depois se apa-
gam. (Consulte a página 4-6.)NOTANão coloque o motor em funciona-
mento se o indicador luminoso de
avaria no motor permanecer aceso.
 As luzes de advertência da pressão
do óleo e da temperatura do refrige-
rante devem acender-se e permane-
cer acesas até o motor ser ligado. 
A luz de advertência do ABS deve
acender-se e manter-se acesa até o
veículo atingir uma velocidade de
10 km/h (6 mi/h).
PRECAUÇÃO
PCA24110
Se uma luz de advertência ou um indica-
dor luminoso não funcionarem da forma
acima descrita, solicite a um concessio-
nário Yamaha que verifique o veículo.3. Mude a transmissão para ponto mor-
to.
4. Coloque o motor em funcionamento, premindo o interruptor de arranque.
5. Solte o interruptor de arranque quan-
do o motor arrancar ou após 5 segun-
dos. Aguarde 10 segundos antes de
premir novamente o interruptor de ar-
ranque para permitir que a tensão da
bateria se restabeleça.PRECAUÇÃO
PCA11043
Para uma maior duração do motor, nun-
ca acelere profundamente com o motor
frio!
PAU68221
NOTAEste modelo está equipado com: uma unidade de medida inercial (IMU).
Esta unidade para o motor em caso
de capotagem. Desligue e volte a ligar
o interruptor principal antes de tentar
voltar a ligar o motor. Se não o fizer, o
motor não ligará, apesar de este dar
sinal quando é premido o interruptor
de arranque.
 um sistema de paragem automática
do motor. O motor desliga-se auto-
maticamente se for deixado em ralenti
durante 20 minutos. Se o motor deixar
de funcionar, basta premir o interrup-
tor de arranque para o voltar a ligar.
UB3LP1P0.book Page 2 Tuesday, August 10, 2021 7:37 AM
