2022 YAMAHA YZ85 Notices Demploi (in French)

Entretien périodique et réglage
7-9
7
Mise en place de la bougie
1. Nettoyer la surface du joint de la bou- gie et ses plans de joint, puis nettoyer
soigneusement les filets de bougie.
2. Mettre la bougie en place à l’aide de la
clé à bougie, puis la serrer au couple
spécifié.N.B.

bonne approximation consiste à serrer de
1/4…1/2 tour supplémentaire après le ser-
rage à la main. Il faudra toutefois serrer la
bougie au couple spécifié le plus rapide-
ment possible.3. Remonter le capuchon de bougiecomme illustré.
FAU4144C
Huile de boîte de vitessesIl faut s’assurer avant chaque départ qu’il
n’y a pas de fuite d’huile au niveau de la
boîte de vitesses. Si une fuite est détectée,
faire contrôler et réparer la moto par un
concessionnaire Yamaha. Il convient égale-
ment de changer l’huile de boîte de vi-
tesses aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques.
1. Mettre le moteur en marche, le faire chauffer pendant quelques minutes,
puis le couper.
2. Placer la moto sur un plan horizontal et veiller à ce qu’elle soit dressée à la
verticale.
3. Disposer un bac à vidange sous le carter de boîte de vitesses afin d’y re-
cueillir l’huile usagée.
4. Retirer le bouchon de remplissage de la boîte de vitesses et son joint to-
rique, puis retirer le boulon de vidange
de la boîte de vitesses et son joint afin
de vidanger l’huile de la boîte de vi-
tesses.
Couple
de serrage :
Bougie : 20 N·m (2.0 kgf·m, 15 lb·ft)

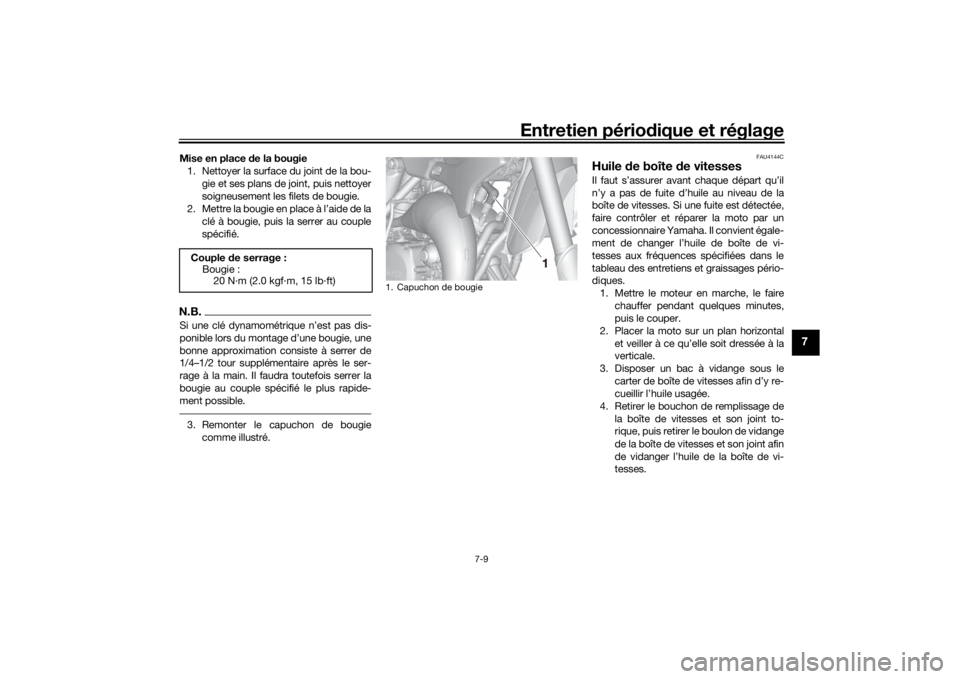

1. Capuchon de bougie
1
UB4B83F0.book Page 9 Tuesday, September 7, 2021 8:56 AM

Entretien périodique et réglage
7-10
7
5. Remonter la vis de vidange et son joint
neuf, puis serrer la vis au couple spé-
cifié.
6. Remettre à niveau en ajoutant la quantité spécifiée d’huile de boîte de
vitesses.
ATTENTION
FCA10453
Ne pas mélanger d’a dditif chimique
à l’huile afin d ’éviter tout patinage
d e l’embrayage, car l’huile d e boîte
d e vitesses lubrifie également l’em-
brayage. Ne pas utiliser des huiles
d e gra de diesel “CD” ni d es huiles
d e gra de supérieur à celui spécifié.
S’assurer également de ne pas uti-
liser une huile portant la désigna-
tion “ENERGY CONSERVING II” ou
la même d ésignation avec un
chiffre plus élevé.
 S’assurer qu’aucune crasse ou ob-
jet ne pénètre dans la boîte de vi-
tesses.7. Contrôler l’état du joint torique et le remplacer s’il est abîmé.
8. Monter et serrer le bouchon de rem- plissage d’huile de la boîte de vitesses
et son joint torique. 9. Mettre le moteur en marche et le lais-
ser tourner au ralenti pendant
quelques minutes et contrôler s’il y a
présence de fuites d’huile. En cas de
fuite d’huile, couper immédiatement le
moteur et rechercher la cause.

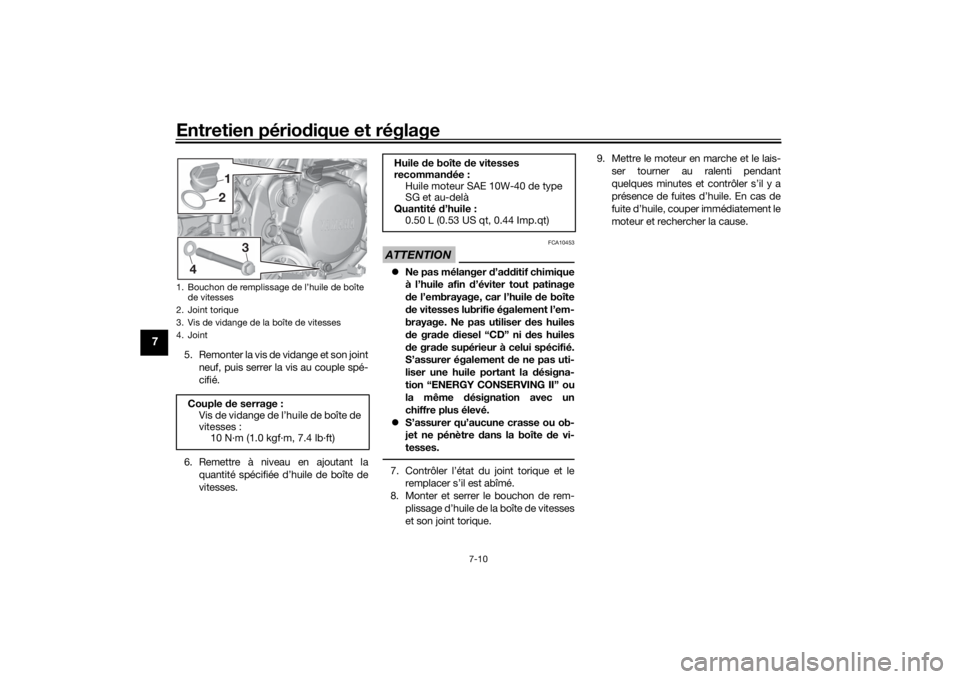

1. Bouchon de remplissage de l’huile de boîte de vitesses
2. Joint torique
3. Vis de vidange de la boîte de vitesses
4. JointCouple de serrage :
Vis de vidange de l’huile de boîte de
vitesses : 10 N·m (1.0 kgf·m, 7.4 lb·ft)
12
4
3
Huile de boîte d e vitesses
recomman dée :
Huile moteur SAE 10W-40 de type
SG et au-delà
Quantité d’huile :
0.50 L (0.53 US qt, 0.44 Imp.qt)
UB4B83F0.book Page 10 Tuesday, September 7, 2021 8:56 AM

Entretien périodique et réglage
7-11
7
FAU20071
Liqui de de refroi dissementIl faut contrôler le niveau du liquide de re-
froidissement avant chaque départ. Il
convient également de changer le liquide
de refroidissement aux fréquences spéci-
fiées dans le tableau des entretiens et
graissages périodiques.
FAUM1296
Contrôle du niveau
1. Placer le véhicule sur un plan de ni- veau et veiller à ce qu’il soit dressé à
la verticale.N.B.Le niveau du liquide de refroidisse-
ment doit être vérifié le moteur froid,
car il varie en fonction de la tempéra-
ture du moteur.
 S’assurer que le véhicule est bien à la
verticale avant de contrôler le niveau
du liquide de refroidissement. Une lé-
gère inclinaison peut entraîner des er-
reurs de lecture.2. Retirer le bouchon du radiateur et vé-
rifier le niveau du liquide de refroidis-
sement dans le radiateur.
AVERTISSEMENT ! Ne jamais es- sayer
de retirer le bouchon du ra-
d iateur tant que le moteur est
chau d.
[FWA10382]
N.B.Le liquide de refroidissement doit atteindre
le fond du goulot de remplissage du radia-
teur. Le niveau varie en fonction de la tem-
pérature du moteur.
3.
teint pas le niveau approprié, ajouter
du liquide avant de remettre le bou-
chon du radiateur en place.
ATTENTION : Si l’on ne peut se pro- curer du liqui de de refroi dissement,
utiliser de l’eau distillée ou d e l’eau
d u robinet douce. Ne pas utiliser
d ’eau dure ou salée, car cela en-
d ommagerait le moteur. Si l’on a
utilisé de l’eau au lieu d e liquide de
refroi dissement, il faut la remplacer
par du liqui de de refroi dissement
d ès que possible afin de protéger le
circuit de refroi dissement du gel et
d e la corrosion. Si on a ajouté de
l’eau au liqui de de refroi dissement,
il convient de faire rétablir le plus
rapi dement possible le taux d’anti-
gel par un concessionnaire

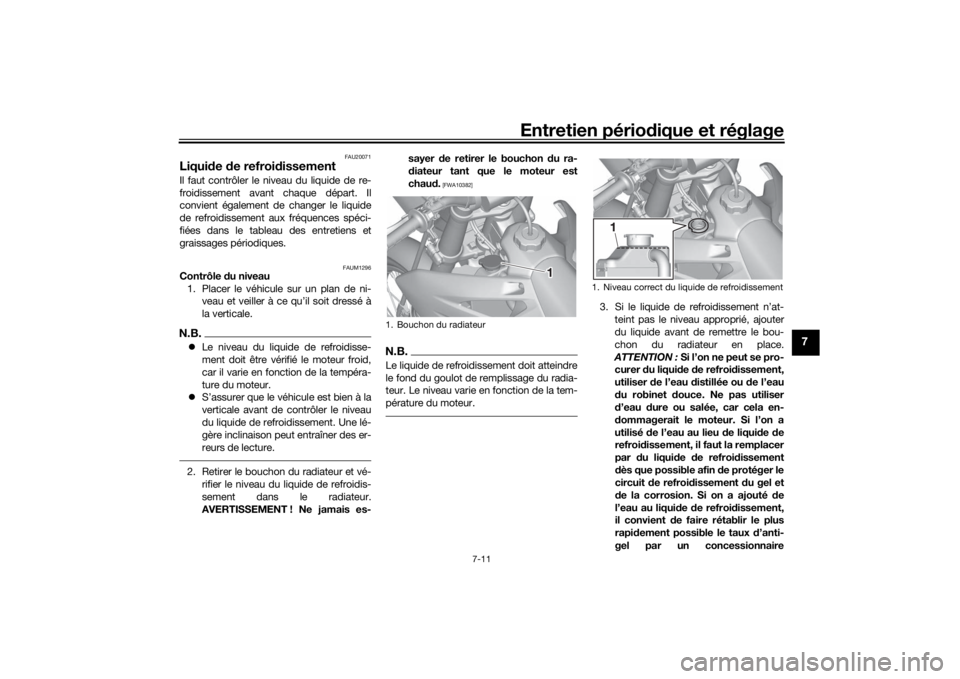

1. Bouchon du radiateur
11
1. Niveau correct du liquide de refroidissement
1
UB4B83F0.book Page 11 Tuesday, September 7, 2021 8:56 AM

Entretien périodique et réglage
7-12
7
Yamaha, afin d e rendre toutes ses
propriétés au liqui de de refroi disse-
ment.
[FCA10473]
FAUM1318
Changement du liquide de refroi disse-
ment
1. Placer le véhicule sur un plan horizon- tal et laisser refroidir le moteur s’il est
chaud.
2. Placer un bac à vidange sous le mo- teur afin d’y recueillir le liquide de re-
froidissement usagé.
3. Retirer le bouchon du radiateur, puis le boulon de vidange du liquide de re-
froidissement et son joint afin de vi-
danger le circuit de refroidissement.
AVERTISSEMENT ! Ne jamais es-
sayer de retirer le bouchon d u ra-
d iateur tant que le moteur est
chau d.
[FWA10382]
4. Une fois tout le liquide de refroidisse-
ment vidangé, rincer soigneusement
le circuit de refroidissement à l’eau
courante propre.
5. Remonter la vis de vidange d’huile moteur et son joint neuf, puis serrer la
vis au couple spécifié. 6. Remplir entièrement le radiateur de li-
quide de refroidissement du type re-
commandé.
7. Mettre le bouchon du radiateur en place, mettre ensuite le moteur en
marche et le lais ser tourner quelques
minutes au ralenti, puis le couper.
8. Retirer le bouchon du radiateur afin de
vérifier le niveau du liquide de refroi-
dissement dans le radiateur. Si néces-
saire, verser du liquide jusqu’au fond
du goulot de remplissage, puis re-
mettre le bouchon du radiateur en
place.1. Bouchon du radiateur
1. Vis de vidange du liquide de refroidissement
2. Joint
11
2
1
Couple de serrage :
Vis de vidange du liquide de
refroidissement : 10 N·m (1.0 kgf·m, 7.4 lb·ft)
Proportion d’antigel et d’eau :
1:1
Antigel recomman dé:
Antigel de haute qualité, composé
d’éthylène glycol et contenant des
inhibiteurs de corrosion pour les
moteurs en aluminium
Quantité de liqui de de
refroi dissement :
Radiateur (intégralité du circuit) :
0.50 L (0.53 US qt, 0.44 Imp.qt)
UB4B83F0.book Page 12 Tuesday, September 7, 2021 8:56 AM

Entretien périodique et réglage
7-13
7
9. Mettre le moteur en marche, et s’as-
surer de l’absence de toute fuite de li-
quide de refroidissement. En cas de
fuite, faire vérifier le circuit de refroi-
dissement par un concessionnaire
Yamaha.
FAU48394
Nettoyage de l’élément d u filtre à
airIl convient de nettoyer ou remplacer l’élé-
ment du filtre à air aux fréquences spéci-
fiées dans le tableau des entretiens et
graissages périodiques. Nettoyer ou, si né-
cessaire, remplacer l’élément plus fré-
quemment si le véhicule est utilisé dans
des zones très poussiéreuses ou humides.
1. Déposer la selle. (Voir page 4-7.)
2. Retirer l’élément du filtre à air après avoir retiré le boulon papillon et sa
rondelle.
3. Séparer l’élément en mousse de son armature. 4. Nettoyer l’élément en mousse dans
du dissolvant, puis le comprimer afin
d’éliminer le dissolvant.
5. Enduire toute la surface de l’élément en mousse d’huile du type recom-
mandé, puis éliminer l’excès d’huile
en comprimant l’élément.1. Vis papillon
2. Rondelle
3. Élément du filtre à air
1 1
3 32
1. Élément en mousse
2.
1
2
UB4B83F0.book Page 13 Tuesday, September 7, 2021 8:56 AM

Entretien périodique et réglage
7-14
7
N.B.L’élément en mousse doit être humide,
mais ne doit pas goutter.6. Remonter l’élément en mousse sur
son armature en le tendant sur celle-
ci.
7. Loger l’élément dans le boîtier de filtre à air en dirigeant son ergot vers le
haut, puis monter la vis papillon et sa
rondelle. ATTENTION : S’assurer
que l’élément du filtre à air est cor-
rectement logé dans le boîtier de
filtre à air. Ne jamais mettre le mo-
teur en marche avant d’avoir re-
monté l’élément du filtre à air. Une
usure excessive du ou d es pistons
et/ou du ou des cylin dres pourrait
en résulter.
[FCA10482]
ATTENTION :
Bien veiller à monter la ron delle en
d isposant son côté recourbé vers
l’extérieur, comme illustré.
[FCA16692]
8. Monter la selle.
FAU42111
Réglage du carburateurLe carburateur est une pièce maîtresse du
moteur qui nécessite des réglages très pré-
cis. Pour cette raison, la plupart des ré-
glages d’un carburateur requièrent les
compétences d’un concessionnaire
Yamaha. Le réglage décrit ci-dessous peut
toutefois être effectué sans problème par le
propriétaire.ATTENTION
FCA10551
Le carburateur a été réglé à l’usine
Yamaha après avoir subi de nombreux
tests. Toute mo dification des réglages
effectuée par une personne ne possé-
d ant pas les connaissances techniques
requises pourrait provoquer une baisse
d u ren dement du moteur, voire son en-
d ommagement.
Huile recomman dée :
Huile Yamaha pour élément de filtre
à air en mousse ou une autre huile
de filtre à air en mousse de bonne
qualité

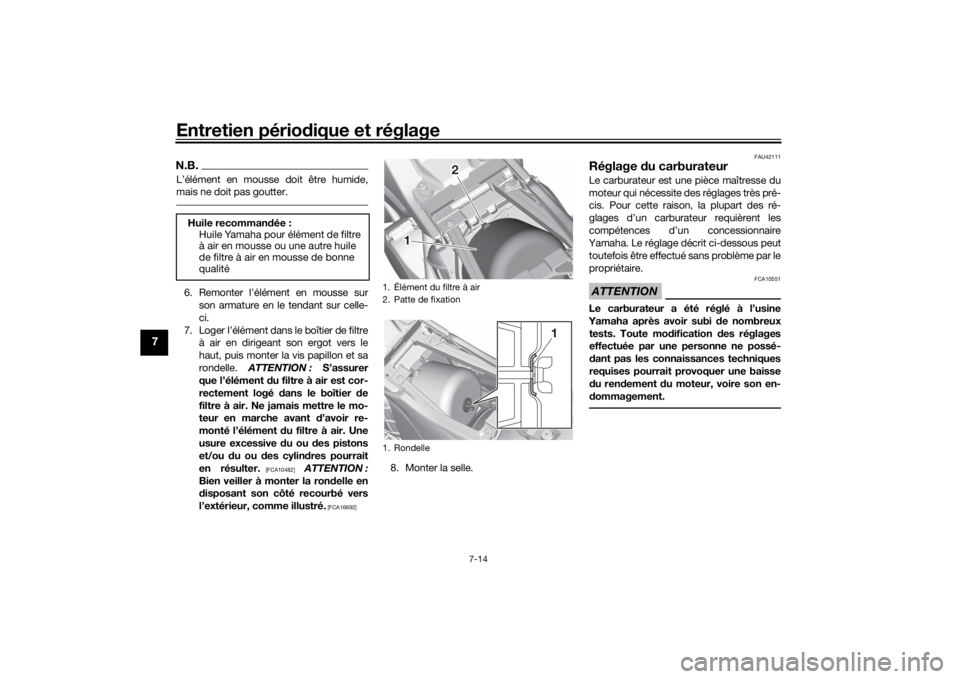

1. Élément du filtre à air
2. Patte de fixation
1. Rondelle
1 1
2 2
1
UB4B83F0.book Page 14 Tuesday, September 7, 2021 8:56 AM

Entretien périodique et réglage
7-15
7
FAU44391
Réglage du régime d e ralenti du
moteurIl convient de régler le régime de ralenti
quand nécessaire.
1. Mettre le moteur en marche et veiller à bien le mettre en température.
2. Tourner la vis de butée de papillon des gaz jusqu’à ce que le moteur tourne
au régime le plus faible possible.
3. Pour augmenter le régime de ralenti du moteur, tourner la vis de butée de
papillon des gaz dans le sens (a). Pour
diminuer le régime de ralenti du mo-
teur, tourner la vis de butée de papil-
lon des gaz dans le sens (b).
FAU48434
Réglage de la gar de de la poi-
gnée des gazMesurer la garde de la poignée des gaz
comme illustré.
Contrôler régulièrement la garde de la poi-
gnée des gaz et la régler comme suit si né-
cessaire.N.B.
réglé correctement avant de procéder au
contrôle et au réglage de la garde de la po i-
gnée des gaz.1. Faire glisser le cache en caoutchouc
2. Desserrer le contre-écrou.
3. Pour augmenter la garde de la poi-

glage dans le sens (a). Pour réduire la
garde de la poignée des gaz, tourner

4. Serrer le contre-écrou, puis faire glis- ser le cache en caoutchouc en place.

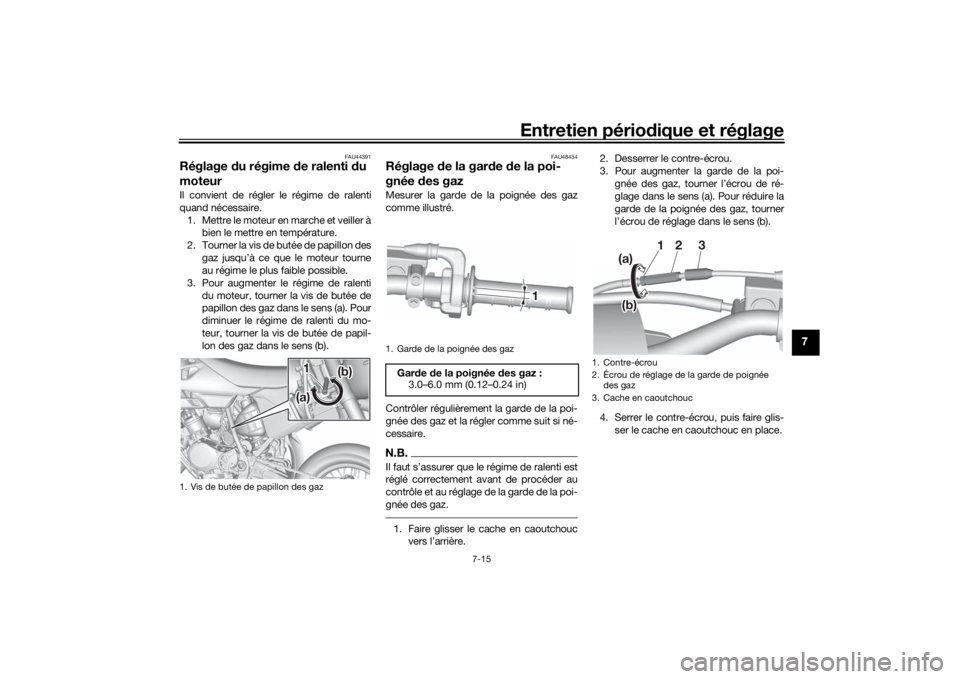

1. Vis de butée de papillon des gaz
11
(a) (a) (b) (b)
(a) (b)
1. Garde de la poignée des gaz
Gar
de de la poignée d es gaz :
3.0–6.0 mm (0.12–0.24 in)
1 1
1. Contre-écrou
2. Écrou de réglage de la garde de poignée
des gaz
3. Cache en caoutchouc
321
(b) (b) (b)
(a) (a) (a)
UB4B83F0.book Page 15 Tuesday, September 7, 2021 8:56 AM

Entretien périodique et réglage
7-16
7
FAU65042
PneusLes pneus sont le seul contact entre le vé-
hicule et la route. Quelles que soient les
conditions de conduite, la sécurité repose
sur une très petite zone de contact avec la
route. Par conséquent, il est essentiel de
garder en permanence les pneus en bon
état et de les remplacer au moment oppor-
tun par les pneus spécifiés.
Pression d e gonflage
Il faut contrôler et, le cas échéant, régler la
pression de gonflage des pneus avant
chaque utilisation du véhicule.
AVERTISSEMENT
FWA14382
La cond uite d’un véhicule dont les pneus
ne sont pas gonflés à la pression cor-
recte peut être la cause d e blessures
graves, voire de mort, en provoquant
une perte d e contrôle.
 Contrôler et régler la pression de
gonflage des pneus lorsque ceux-ci
sont à la température ambiante.
 Adapter la pression de gonflage
d es pneus au poi ds du pilote, à la vi-
tesse et aux con ditions de
con duite.
Contrôle des pneus
Contrôler les pneus avant chaque départ.ATTENTION
FCA15582
 S’assurer que la butée de talon est
serrée. En effet, le pneu risquerait
d e se d éjanter lorsque le gonflage
est insuffisant.
 Bien veiller à ce que la queue d e
soupape soit bien droite. Une tige
d e valve de pneu inclinée in dique que le pneu est mal assis sur sa
jante. Tourner le pneu
de sorte que
le corps d e valve soit bien droit.
Si la bande de roulement centrale a atteint
la limite spécifiée, si un clou ou des éclats
de verre sont incrustés dans le pneu ou si
son flanc est craquelé, faire remplacer im-
médiatement le pneu par un concession-
naire Yamaha.
Renseignements sur les pneus
Ce modèle est équipé de pneus avec
chambre à air.
Les pneus s’usent, même s’ils n’ont pas été
utilisés ou n’ont été utilisés qu’occasionnel-
lement. Des craquelures sur la bande de
roulement et les flancs du pneu, parfois ac-
compagnées d’une déformation de la car-
casse, sont des signes significatifs du vieil-
lissement du pneu. Les vieux pneus et les
pneus usagés doivent être contrôlés par
des professionnels du pneumatique afin de
s’assurer qu’ils peuvent encore servir.
Pression
de gonflage d e pneu
stan dar d:
Avant : 100 kPa (1.00 kgf/cm2, 15 psi)
Arrière :
100 kPa (1.00 kgf/cm2, 15 psi)

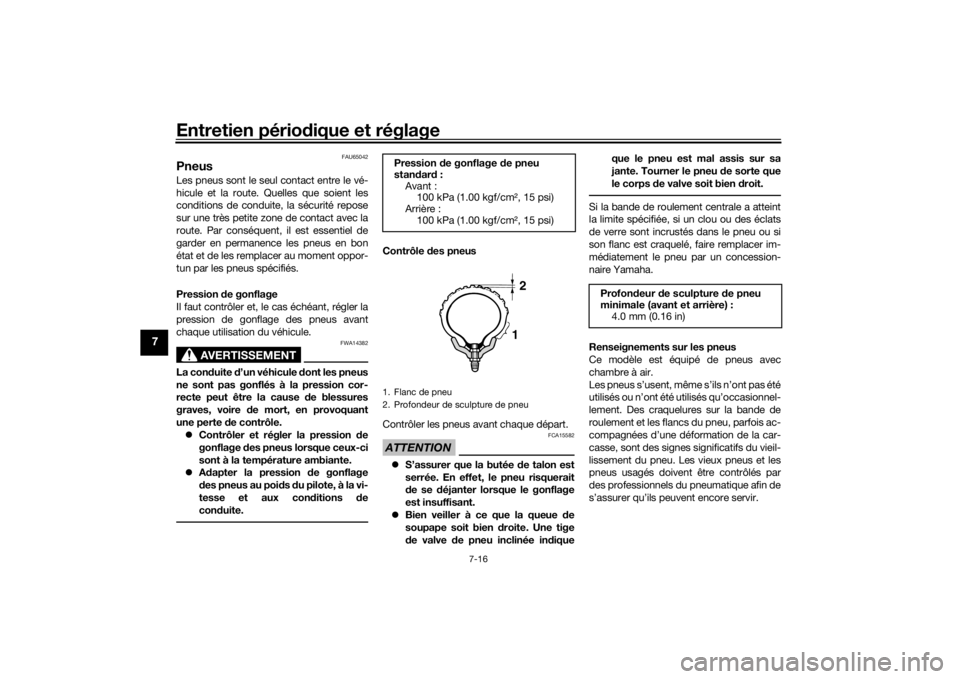

1. Flanc de pneu
2. Profondeur de sculpture de pneu
12
Profon deur de sculpture de pneu
minimale (avant et arrière) :
4.0 mm (0.16 in)
UB4B83F0.book Page 16 Tuesday, September 7, 2021 8:56 AM
