Funktionen der Instrumente und Bedienungselemente
4-20
4
GAU26827
HandbremshebelDer Handbremshebel befindet sich an der
rechten Seite des Lenkers. Zur Betätigung
der Vorderradbremse den Hebel zum Gas-
drehgriff ziehen.
Der Bremshebel ist mit einem Einstellrad
für die Bremshebelposition ausgestattet.
Zum Einstellen der Distanz zwischen dem
Handbremshebel und dem Gasdrehgriff
den Handbremshebel vom Gasdrehgriff
wegdrücken und das Einstellrad drehen.
Die Einstellungsnummer auf dem Einstell-
rad muss auf die entsprechende Markie-
rung auf dem Handbremshebel ausgerich-
tet sein.
GAU12944
FußbremshebelDer Fußbremshebel befindet sich an der
rechten Seite des Motorrads. Zur Betäti-
gung der Hinterradbremse den Fußbrems-
hebel niederdrücken.
GAU91461
Bremssteuersystem (BC)Mit dem Bremssteuersystem wird der hyd-
raulische Bremsdruck von Vorder- und Hin-
terrädern unabhängig voneinander gesteu-
ert, wenn die Bremsen betätigt werden und
ein Blockieren der Räder erkannt wird. Die-
ses System hat zwei Einstellungen, die in
den Einstellungen MENU geändert werden
können. (Siehe Seite 4-16.)
BC1 ist die standardmäßige ABS-Einstel-
lung, bei der der Bremsdruck basierend auf
den Daten zur Fahrzeuggeschwindigkeit
und Radgeschwindigkeit angepasst wird.
BC1 wurde entwickelt, um das Bremsen zu
aktivieren und zu maximieren, wenn sich
das Fahrzeug in aufrechter Position befin-
det. Bei BC2 werden zusätzliche Daten aus
der IMU verwendet, um die eingesetzte
Bremskraft in Kurven anzupassen und ein
seitliches Rutschen der Räder zu verhin-
dern.
Die Bremsen sind mit ABS genau so zu be-
tätigen wie konventionelle Bremsen. Wenn
das Bremssteuersystem aktiviert wird,
kann ein Pulsieren am Handbremshebel
oder am Fußbremshebel auftreten, da die
Hydraulikeinheit schnell auslöst und den
Bremsdruck reduziert. Verwenden Sie in
diesem Fall einfach weiter den Handbrems-
hebel und den Fußbremshebel und lassen
1. Handbremshebel
2. Entfernung
3. Passmarkierung
4. Einstellrad
1
2
4
3
1. Fu

Funktionen der Instrumente und Bedienungselemente
4-21
4
Sie das ABS arbeiten.—Bremsen Sie nicht
“pumpend”, da dies die Bremswirkung re-
duziert.
WARNUNG
GWA16051
Auch mit ABS stets einen der Fahrge-
schwindigkeit entsprechend ausrei-
chenden Sicherheitsabstand wahren.
 Das ABS vermag nur lange Brems-
wege zu verkürzen.
 Auf bestimmten Fahrbahnoberflä-
chen, zum Beispiel auf unbefestig-
ten Straßen oder auf Schotterpis-
ten, kann der Bremsweg mit ABS
sogar länger sein als ohne.Das Hydraulik-Steuergerät von ABS wird
vom ABS-Steuergerät überwacht, das das
System auf konventionelles Bremsen um-
schaltet, falls eine Störung auftritt.
WARNUNG
GWA20891
Die Bremssteuerung ist kein Ersatz für
den Einsatz der richtigen Fahr- und
Bremstechnik. Die Bremssteuerung
kann nicht verhindern, dass der Trakti-
onsverlust durch Überbremsung bei
überhöhter Geschwindigkeit oder seitli- chen Radschlupf beim Bremsen auf rut-
schigem Untergrund vollständig vermie-
den wird.
HINWEISDas ABS-System führt einen Selbsttest
durch, wenn das Fahrzeug gestartet wurde
und eine Geschwindigkeit von 5 km/h
(3 mi/h) erreicht hat. Während dieses Tests
ist möglicherweise ein Klick-Geräusch aus
dem Hydraulik-Steuergerät zu hören und
eine Vibration am Hand- oder Fußbremshe-
bel zu spüren, aber dies ist normal.ACHTUNG
GCA20100
Vorsichtig vorgehen, um den Radsensor
oder Radsensor-Rotor nicht zu beschä-
digen; ansonsten kann es zu einer Fehl-
funktion des ABS kommen.
1. Sensor-Rotor vorn
2. Vorderrad-Sensor
1. Sensor-Rotor hinten
2. Hinterrad-Sensor
1 1 1
2 21 1 12 2
UB7NG1G0.book Page 21 Thursday, August 26, 2021 1:50 PM

Funktionen der Instrumente und Bedienungselemente
4-22
4
GAU13077
TankverschlussTankverschluss öffnen
Die Tankschlossabdeckung öffnen, den
Schlüssel einstecken und dann 1/4 Dre-
hung im Uhrzeigersinn drehen. Der Tank-
verschluss kann nun abgenommen wer-
den.
Tankverschluss schließen
Den Tankverschluss hinunter drücken,
während der Schlüssel weiterhin einge-
steckt ist. Den Schlüssel um eine 1/4-Um-
drehung gegen den Uhrzeigersinn drehen
und dann abziehen. Anschließend die
Schlossabdeckung schließen.
HINWEISDer Tankverschluss kann nur mit einge-
stecktem Schlüssel geschlossen und ver-
riegelt werden. Der Schlüssel lässt sich nur
in der Verriegelungsstellung abziehen.
WARNUNG
GWA11092
Nach dem Betanken sicherstellen, dass
der Tankverschluss korrekt verschlos-
sen ist. Austretender Kraftstoff ist eine
Brandgefahr.
GAU13222
KraftstoffVor Fahrtantritt sicherstellen, dass ausrei-
chend Benzin im Tank ist.
WARNUNG
GWA10882
Benzin und Benzindämpfe sind extrem
leicht entzündlich. Befolgen Sie diese
Anweisungen, um Brand- und Explosi-
onsgefahr zu vermeiden und die Verlet-
zungsgefahr beim Betanken zu verrin-
gern.1. Vor dem Tanken den Motor ausschal-
ten und sicherstellen, dass niemand
auf dem Fahrzeug sitzt. Während des
Tankens niemals rauchen und darauf
achten, dass sich keine Funkenquel-
len, offenes Feuer oder andere Zünd-
quellen in der Nähe befinden, ein-
schließlich Zündflammen für
Warmwasserbereiter oder Wäsche-
trockner.
2. Den Kraftstofftank nicht überfüllen. Beim Tanken sicherstellen, dass die
Zapfpistole in die Einfüllöffnung des
Kraftstofftanks gesteckt ist. Mit dem
Betanken aufhören, wenn der Kraft-
stoff den unteren Rand des Einfüllstut-
zens erreicht hat. Da sich der Kraft-
stoff bei Erwärmung ausdehnt, kann
1. Tankschlossabdeckung
2. Aufschließen.
1
2
UB7NG1G0.book Page 22 Thursday, August 26, 2021 1:50 PM

Funktionen der Instrumente und Bedienungselemente
4-23
4
bei heißem Motor oder starker Son-
neneinstrahlung Kraftstoff aus dem
Tank austreten.
3. Verschütteten Kraftstoff immer sofort aufwischen. ACHTUNG: Verschütte-
ten Kraftstoff sofort mit einem sau-
beren, trockenen, weichen Tuch
abwischen, da Kraftstoff lackierte
Oberflächen und Kunststoffteile an-
greift.
[GCA10072]
4. Sicherstellen, dass der Tankver- schluss fest zugedreht ist.
WARNUNG
GWA15152
Benzin ist giftig und kann schwere oder
tödliche Verletzungen verursachen. Ge-
hen Sie mit Benzin vorsichtig um. Sau-
gen Sie Benzin niemals mit dem Mund an. Falls Sie etwas Benzin verschluckt,
eine größere Menge an Benzindämpfen
eingeatmet oder etwas Benzin in Ihre
Augen bekommen haben, suchen Sie
sofort einen Arzt auf. Gelangt Benzin auf
Ihre Haut, betroffene Stellen mit Wasser
und Seife waschen. Gelangt Benzin auf
Ihre Kleidung, betroffene Kleidungsstü-
cke wechseln.
GAU86072
Ihr Yamaha-Motor wurde für bleifreies Ben-
zin mit einer Research-Oktanzahl von 95
oder höher entwickelt. Wenn Motorklopfen
auftritt, wechseln Sie zu einer anderen
Kraftstoffmarke oder tanken Sie einen
Kraftstoff mit einer höheren Oktanzahl.
HINWEIS
Diese Markierung bezeichnet den
empfohlenen Kraftstoff für dieses
Fahrzeug gemäß der europäischen
Regelung (EN228).
 Sich vergewissern, dass die Zapfsäu-
lenpistole die gleiche Kraftstoffidenti-
fizierungsmarkierung aufweist.Gasohol
Es gibt zwei Arten von Gasohol: Gasohol,
der Äthanol enthält, und Gasohol, der Me-
thanol enthält. Gasohol mit Äthanol kann
verwendet werden, wenn der Äthanolge-
halt 10% (E10) nicht überschreitet. Gasohol
mit Methanol wird nicht von Yamaha emp-
fohlen, weil es das Kraftstoffsystem be-
schädigen oder die Fahrzeugleistung be-
einträchtigen kann.
1. Kraftstofftank-Einfüllrohr
2. Maximaler Kraftstoffstand
1
2
Empfohlener Kraftstoff:
Bleifreies Benzin (E10 zulässig)
Oktanzahl (ROZ): 95
Fassungsvermögen des Kraftstoff-
tanks: 14 L (3.7 US gal, 3.1 Imp.gal)
Kraftstofftankreserve: 2.8 L (0.74 US gal, 0.62 Imp.gal)
E5
E10
UB7NG1G0.book Page 23 Thursday, August 26, 2021 1:50 PM

Funktionen der Instrumente und Bedienungselemente
4-24
4
ACHTUNG
GCA11401
Ausschließlich bleifreien Kraftstoff tan-
ken. Der Gebrauch verbleiten Kraftstoffs
verursacht schwerwiegende Schäden
an Teilen des Motors (Ventile, Kolbenrin-
ge usw.) und der Auspuffanlage.
GAU86160

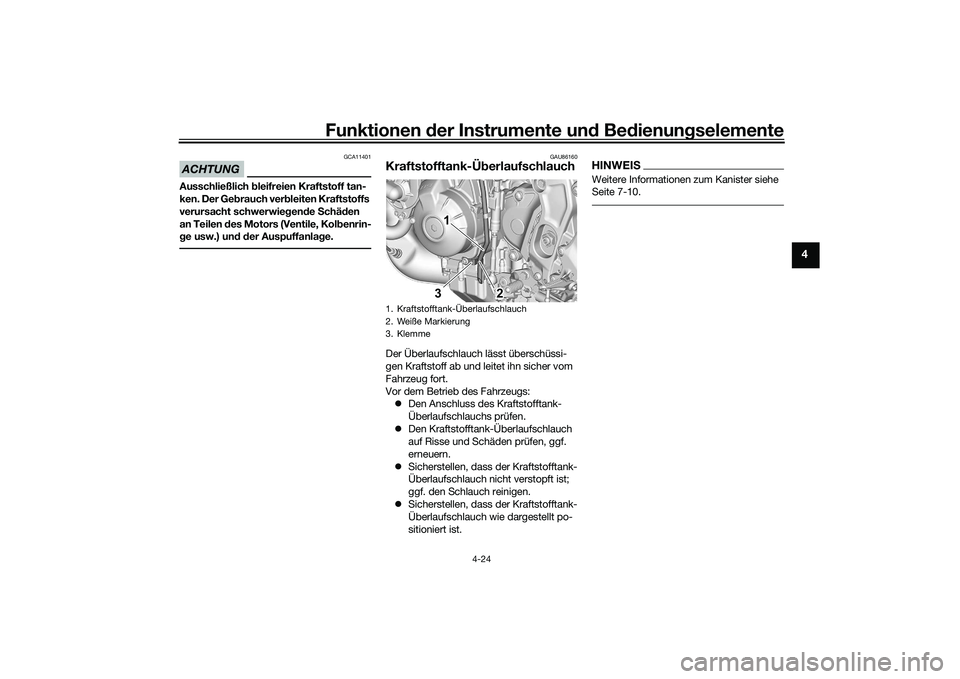

Kraftstofftank-ÜberlaufschlauchDer Überlaufschlauch lässt überschüssi-
gen Kraftstoff ab und leitet ihn sicher vom
Fahrzeug fort.
Vor dem Betrieb des Fahrzeugs:
 Den Anschluss des Kraftstofftank-
Überlaufschlauchs prüfen.
 Den Kraftstofftank-Überlaufschlauch
auf Risse und Schäden prüfen, ggf.
erneuern.
 Sicherstellen, dass der Kraftstofftank-
Überlaufschlauch nicht verstopft ist;
ggf. den Schlauch reinigen.
 Sicherstellen, dass der Kraftstofftank-
Überlaufschlauch wie dargestellt po-
sitioniert ist.
HINWEISWeitere Informationen zum Kanister siehe
Seite 7-10.
1. Kraftstofftank-Überlaufschlauch
2. Weiße Markierung
3. Klemme
1 1 1
32 2 2
UB7NG1G0.book Page 24 Thursday, August 26, 2021 1:50 PM

Funktionen der Instrumente und Bedienungselemente
4-25
4
GAU13435

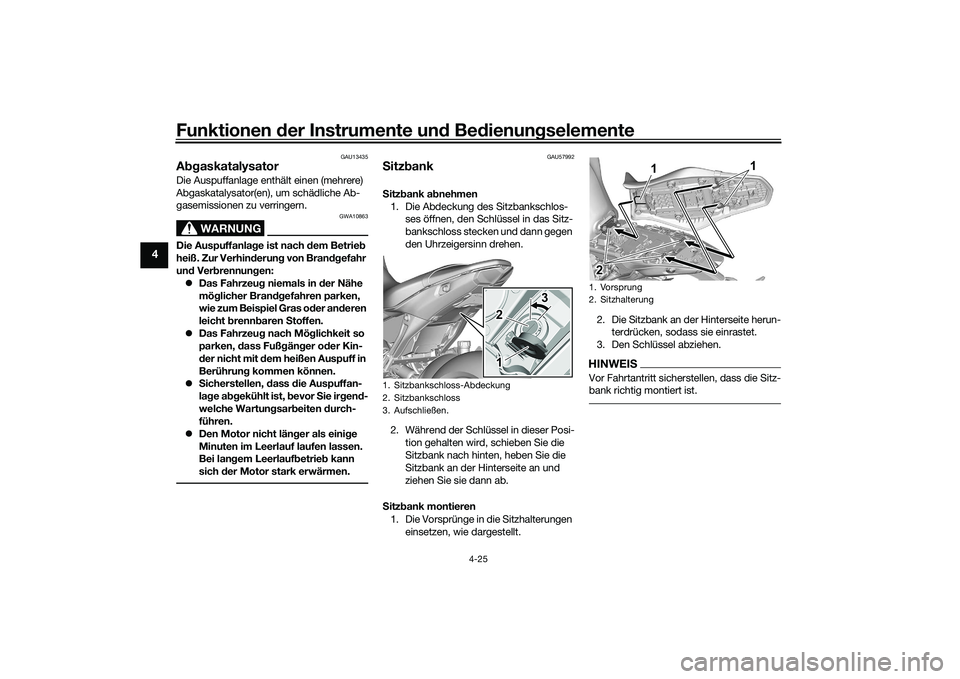

AbgaskatalysatorDie Auspuffanlage enthält einen (mehrere)
Abgaskatalysator(en), um schädliche Ab-
gasemissionen zu verringern.
WARNUNG
GWA10863
Die Auspuffanlage ist nach dem Betrieb
heiß. Zur Verhinderung von Brandgefahr
und Verbrennungen:
 Das Fahrzeug niemals in der Nähe
möglicher Brandgefahren parken,
wie zum Beispiel Gras oder anderen
leicht brennbaren Stoffen.
 Das Fahrzeug nach Möglichkeit so
parken, dass Fußgänger oder Kin-
der nicht mit dem heißen Auspuff in
Berührung kommen können.
 Sicherstellen, dass die Auspuffan-
lage abgekühlt ist, bevor Sie irgend-
welche Wartungsarbeiten durch-
führen.
 Den Motor nicht länger als einige
Minuten im Leerlauf laufen lassen.
Bei langem Leerlaufbetrieb kann
sich der Motor stark erwärmen.
GAU57992
SitzbankSitzbank abnehmen
1. Die Abdeckung des Sitzbankschlos- ses öffnen, den Schlüssel in das Sitz-
bankschloss stecken und dann gegen
den Uhrzeigersinn drehen.
2. Während der Schlüssel in dieser Posi- tion gehalten wird, schieben Sie die
Sitzbank nach hinten, heben Sie die
Sitzbank an der Hinterseite an und
ziehen Sie sie dann ab.
Sitzbank montieren 1. Die Vorsprünge in die Sitzhalterungen einsetzen, wie dargestellt. 2. Die Sitzbank an der Hinterseite herun-
terdrücken, sodass sie einrastet.
3. Den Schlüssel abziehen.
HINWEISVor Fahrtantritt sicherstellen, dass die Sitz-
bank richtig montiert ist.
1. Sitzbankschloss-Abdeckung
2. Sitzbankschloss
3. Aufschließen.
33
1 23
1 2
1. Vorsprung
2. Sitzhalterung2 2 2 1
1
UB7NG1G0.book Page 25 Thursday, August 26, 2021 1:50 PM

Funktionen der Instrumente und Bedienungselemente
4-26
4
GAU91560

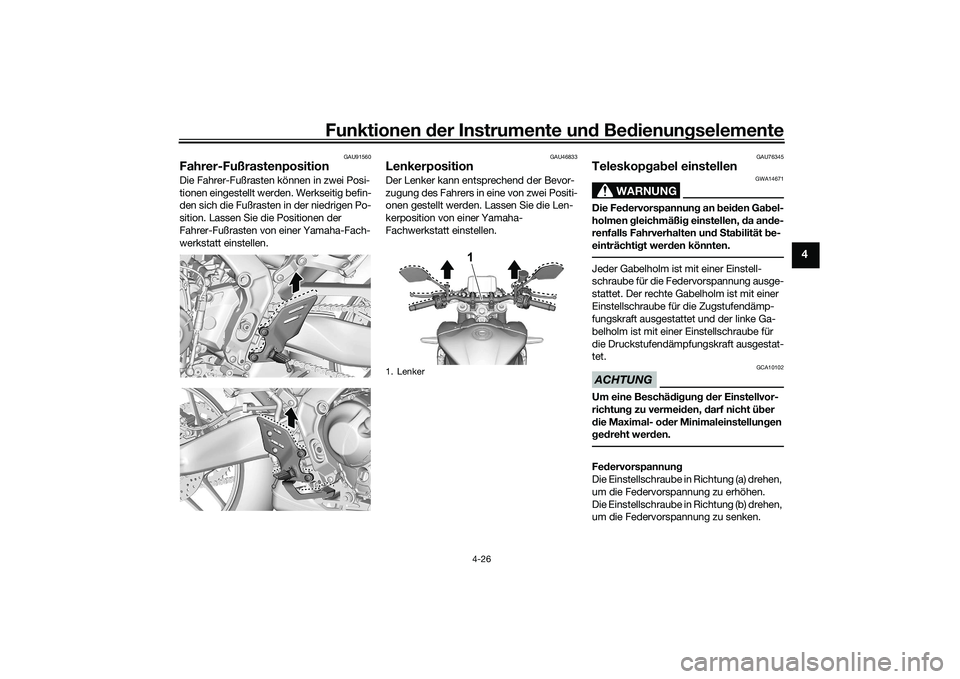

Fahrer-FußrastenpositionDie Fahrer-Fußrasten können in zwei Posi-
tionen eingestellt werden. Werkseitig befin-
den sich die Fußrasten in der niedrigen Po-
sition. Lassen Sie die Positionen der
Fahrer-Fußrasten von einer Yamaha-Fach-
werkstatt einstellen.
GAU46833
Lenkerposition Der Lenker kann entsprechend der Bevor-
zugung des Fahrers in eine von zwei Positi-
onen gestellt werden. Lassen Sie die Len-
kerposition von einer Yamaha-
Fachwerkstatt einstellen.
GAU76345
Teleskopgabel einstellen
WARNUNG
GWA14671
Die Federvorspannung an beiden Gabel-
holmen gleichmäßig einstellen, da ande-
renfalls Fahrverhalten und Stabilität be-
einträchtigt werden könnten.Jeder Gabelholm ist mit einer Einstell-
schraube für die Federvorspannung ausge-
stattet. Der rechte Gabelholm ist mit einer
Einstellschraube für die Zugstufendämp-
fungskraft ausgestattet und der linke Ga-
belholm ist mit einer Einstellschraube für
die Druckstufendämpfungskraft ausgestat-
tet.ACHTUNG
GCA10102
Um eine Beschädigung der Einstellvor-
richtung zu vermeiden, darf nicht über
die Maximal- oder Minimaleinstellungen
gedreht werden.Federvorspannung
Die Einstellschraube in Richtung (a) drehen,
um die Federvorspannung zu erhöhen.
Die Einstellschraube in Richtung (b) drehen,
um die Federvorspannung zu senken.
1. Lenker
1
UB7NG1G0.book Page 26 Thursday, August 26, 2021 1:50 PM

Funktionen der Instrumente und Bedienungselemente
4-27
4
Die Einstellung wird durch Messen des in
der Abbildung gezeigten Abstands A be-
stimmt. Verkürzen des Abstands A erhöht
die Federvorspannung; Verlängern des Ab-
stands A verringert die Federvorspannung. Zugstufendämpfung
Die Zugstufendämpfung wird nur am rech-
ten Gabelholm eingestellt.
Die Einstellschraube in Richtung (a) drehen,
um die Zugstufen-Dämpfungskraft zu erhö-
hen.
Die Einstellschraube in Richtung (b) drehen,
um die Zugstufen-Dämpfungskraft zu sen-
ken.
Beim Einstellen der Zugstufen-Dämp-
fungskraft die Einstellvorrichtung in Rich-
tung (a) bis zum Anschlag drehen und dann
die Klicks in Richtung (b) zählen.
HINWEISSicherstellen, dass diese Einstellung am
rechten Gabelholm durchgeführt wird.
HINWEIS
Beim Drehen der Dämpfungskraft-
Einstellvorrichtung in Richtung (a)
können die 0-Klick-Position und die 1-
Klick-Position gleich sein.
 Wenn die Dämpfungskraft-Einstell-
vorrichtung in Richtung (b) gedreht
wird, kann sie über die angegebenen
Spezifikationen hinaus geklickt wer-
1. Einstellschraube (Federvorspannung)
1. Abstand A
(b)
1 1 1
(a)
(b)(a)
1
Einstellen der Federvorspannung:
Minimal (weich):
Abstand A = 19.0 mm (0.75 in)
Standard: Abstand A = 15.0 mm (0.59 in)
Maximal (hart): Abstand A = 4.0 mm (0.16 in)
1. Einstellschraube (Zugstufen-Dämpfungs-
kraft)Einstellung der Zugstufendämp-
fung:Minimal (weich):11 Klick(s) in Richtung (b)
Standard: 6 Klick(s) in Richtung (b)
Maximal (hart):
1 Klick(s) in Richtung (b)
(b)
1 1 1
(a)
UB7NG1G0.book Page 27 Thursday, August 26, 2021 1:50 PM
