2022 YAMAHA MT-09 Betriebsanleitungen (in German)

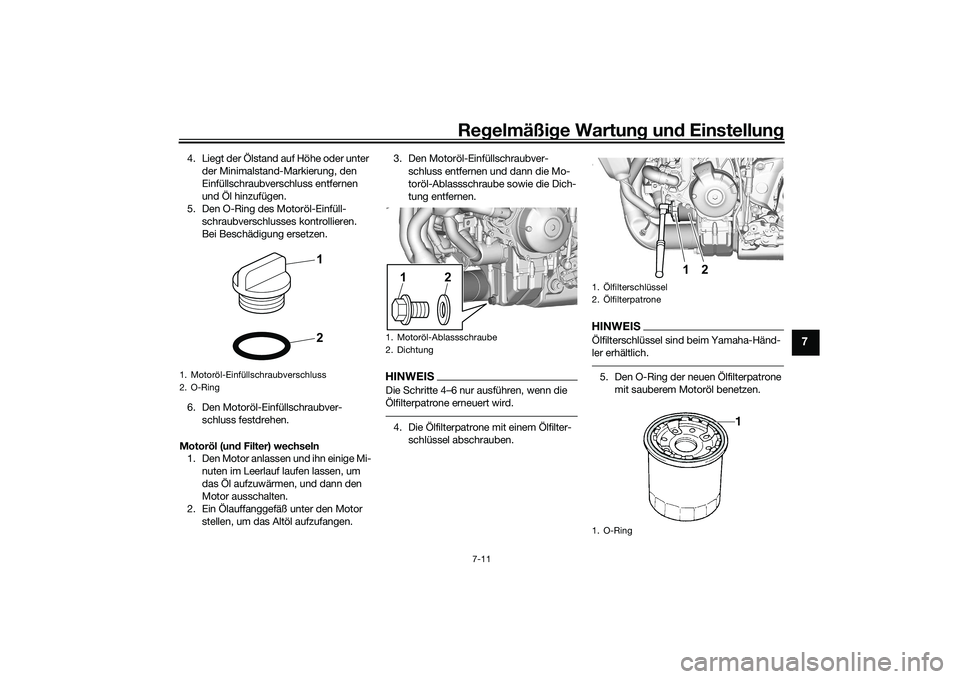

Regelmäßige Wartung und Einstellung
7-11
7
4. Liegt der Ölstand auf Höhe oder unter
der Minimalstand-Markierung, den
Einfüllschraubverschluss entfernen
und Öl hinzufügen.
5. Den O-Ring des Motoröl-Einfüll-
schraubverschlusses kontrollieren.
Bei Beschädigung ersetzen.
6. Den Motoröl-Einfüllschraubver- schluss festdrehen.
Motoröl (und Filter) wechseln 1. Den Motor anlassen und ihn einige Mi-
nuten im Leerlauf laufen lassen, um
das Öl aufzuwärmen, und dann den
Motor ausschalten.
2. Ein Ölauffanggefäß unter den Motor stellen, um das Altöl aufzufangen. 3. Den Motoröl-Einfüllschraubver-
schluss entfernen und dann die Mo-
toröl-Ablassschraube sowie die Dich-
tung entfernen.
HINWEISDie Schritte 4–6 nur ausführen, wenn die
Ölfilterpatrone erneuert wird.4. Die Ölfilterpatrone mit einem Ölfilter-schlüssel abschrauben.
HINWEISÖlfilterschlüssel sind beim Yamaha-Händ-
ler erhältlich.5. Den O-Ring der neuen Ölfilterpatrone mit sauberem Motoröl benetzen.
1. Motoröl-Einfüllschraubverschluss
2. O-Ring
21
1. Motor

Regelmäßige Wartung und Einstellung
7-12
7
HINWEISSicherstellen, dass der O-Ring korrekt sitzt.6. Die neue Ölfilterpatrone einbauen und dann vorschriftsmäßig anziehen.
7. Die Motoröl-Ablassschraube mit einer neuen Dichtung einschrauben und an-
schließend vorschriftsmäßig festzie-
hen. 8. Die angegebene Menge des empfoh-
lenen Öls in das Kurbelgehäuse gie-
ßen.
HINWEISEs wird die Verwendung eines Trichters
empfohlen.9. Nach dem Kontrollieren des O-Rings des Motoröl-Einfüllschraubverschlus-
ses den Einfüllschraubverschluss an-
bringen.HINWEISVerschüttetes Öl vor dem Starten des Mo-
tors aufwischen.10. Den Motor anlassen und im Leerlauf- betrieb auf Öllecks kontrollieren.HINWEISWenn Ölleckagen festgestellt werden, die
Sie nicht beheben können, das Fahrzeug
überprüfen lassen.11. Den Motor ausschalten, einige Minu-ten warten, damit sich das Öl setzen
kann, und dann den Ölstand ein letz-
tes Mal kontrollieren. ACHTUNG: Das
Fahrzeug nicht benutzen, bis Sie si-
chergestellt haben, dass der Öl-
stand ausreichend ist.
[GCA10012] GAU85450
Warum YamalubeYAMALUBE-Öl ist ein YAMAHA-Original-
produkt, das aus der Leidenschaft und
Überzeugung der Ingenieure entstanden
ist, dass Motoröl eine wichtige flüssige Mo-
torkomponente ist. Wir bilden Teams von
Spezialisten aus den Bereichen Maschi-
nenbau, Chemie, Elektronik und Fahrweg-
prüfung und lassen den Motor zusammen
mit dem verwendeten Öl entwickeln.
Yamalube-Öle nutzen die Qualitäten des Grundöls voll aus und nutzen die ideale Mi-
schung aus Additiven, um sicherzustellen,
dass das endgültige Öl unsere Leistungs-
standards erfüllt. So haben Mineralöle,
halbsynthetische und synthetische Öle der
Marke Yamalube ihren eigenen Charakter
und Wert. Yamahas Erfahrung aus vielen
Jahren Forschung und Entwicklung im Be-
reich Öl seit den 1960er-Jahren macht
Yamalube zur besten Wahl für Ihren
Yamaha-Motor.
1. DrehmomentschlüsselAnzugsmoment: Ölfilterpatrone:17 N·m (1.7 kgf·m, 13 lb·ft)
Anzugsmoment: Motoröl-Ablassschraube:43 N·m (4.3 kgf·m, 32 lb·ft)
1
UB7NG1G0.book Page 12 Thursday, August 26, 2021 1:50 PM

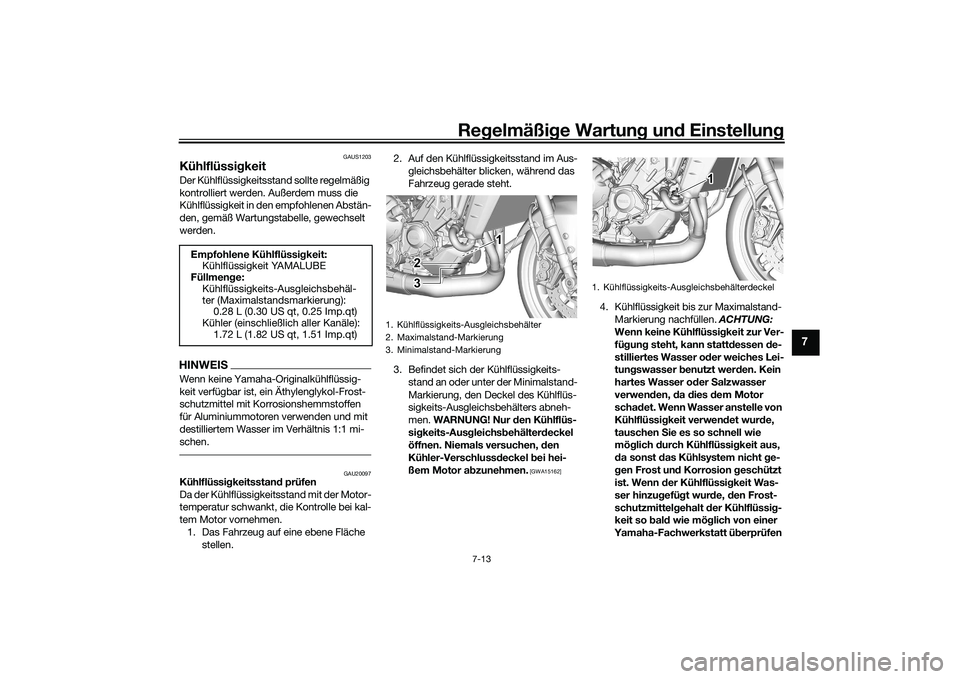

Regelmäßige Wartung und Einstellung
7-13
7
GAUS1203
KühlflüssigkeitDer Kühlflüssigkeitsstand sollte regelmäßig
kontrolliert werden. Außerdem muss die
Kühlflüssigkeit in den empfohlenen Abstän-
den, gemäß Wartungstabelle, gewechselt
werden.HINWEISWenn keine Yamaha-Originalkühlflüssig-
keit verfügbar ist, ein Äthylenglykol-Frost-
schutzmittel mit Korrosionshemmstoffen
für Aluminiummotoren verwenden und mit
destilliertem Wasser im Verhältnis 1:1 mi-
schen.
GAU20097
Kühlflüssigkeitsstand prüfen
Da der Kühlflüssigkeitsstand mit der Motor-
temperatur schwankt, die Kontrolle bei kal-
tem Motor vornehmen.
1. Das Fahrzeug auf eine ebene Fläche stellen. 2. Auf den Kühlflüssigkeitsstand im Aus-
gleichsbehälter blicken, während das
Fahrzeug gerade steht.
3. Befindet sich der Kühlflüssigkeits- stand an oder unter der Minimalstand-
Markierung, den Deckel des Kühlflüs-
sigkeits-Ausgleichsbehälters abneh-
men. WARNUNG! Nur den Kühlflüs-
sigkeits-Ausgleichsbehälterdeckel
öffnen. Niemals versuchen, den
Kühler-Verschlussdeckel bei hei-
ßem Motor abzunehmen.
[GWA15162]
4. Kühlflüssigkeit bis zur Maximalstand- Markierung nachfüllen. ACHTUNG:
Wenn keine Kühlflüssigkeit zur Ver-
fügung steht, kann stattdessen de-
stilliertes Wasser oder weiches Lei-
tungswasser benutzt werden. Kein
hartes Wasser oder Salzwasser
verwenden, da dies dem Motor
schadet. Wenn Wasser anstelle von
Kühlflüssigkeit verwendet wurde,
tauschen Sie es so schnell wie
möglich durch Kühlflüssigkeit aus,
da sonst das Kühlsystem nicht ge-
gen Frost und Korrosion geschützt
ist. Wenn der Kühlflüssigkeit Was-
ser hinzugefügt wurde, den Frost-
schutzmittelgehalt der Kühlflüssig-
keit so bald wie möglich von einer
Yamaha-Fachwerkstatt überprüfen
Empfohlene Kühlflüssigkeit:
Kühlflüssigkeit YAMALUBE
Füllmenge:
Kühlflüssigkeits-Ausgleichsbehäl-
ter (Maximalstandsmarkierung):0.28 L (0.30 US qt, 0.25 Imp.qt)
Kühler (einschließlich aller Kanäle): 1.72 L (1.82 US qt, 1.51 Imp.qt)
1. Kühlflüssigkeits-Ausgleichsbehälter
2. Maximalstand-Markierung
3. Minimalstand-Markierung
1 1 1
2
3 2
3
1. K

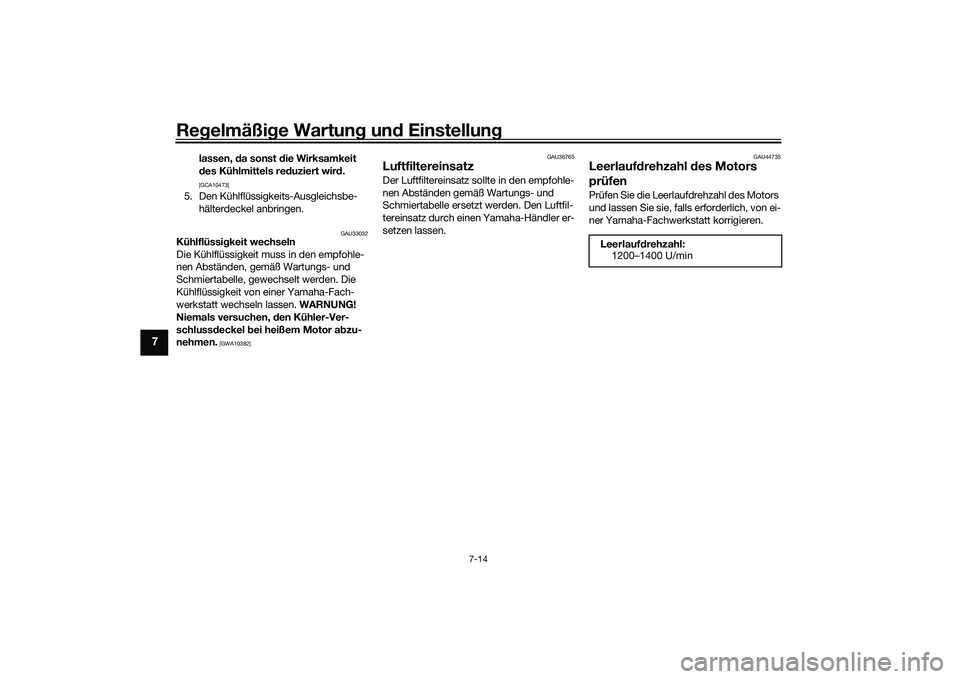

Regelmäßige Wartung und Einstellung
7-14
7
lassen, da sonst die Wirksamkeit
des Kühlmittels reduziert wird.

[GCA10473]
5. Den Kühlflüssigkeits-Ausgleichsbe- hälterdeckel anbringen.
GAU33032
Kühlflüssigkeit wechseln
Die Kühlflüssigkeit muss in den empfohle-
nen Abständen, gemäß Wartungs- und
Schmiertabelle, gewechselt werden. Die
Kühlflüssigkeit von einer Yamaha-Fach-
werkstatt wechseln lassen. WARNUNG!
Niemals versuchen, den Kühler-Ver-
schlussdeckel bei heißem Motor abzu-
nehmen.
[GWA10382] GAU36765
LuftfiltereinsatzDer Luftfiltereinsatz sollte in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle ersetzt werden. Den Luftfil-
tereinsatz durch einen Yamaha-Händler er-
setzen lassen.
GAU44735
Leerlaufdrehzahl des Motors
prüfenPrüfen Sie die Leerlaufdrehzahl des Motors
und lassen Sie sie, falls erforderlich, von ei-
ner Yamaha-Fachwerkstatt korrigieren.
Leerlaufdrehzahl:1200–1400 U/min
UB7NG1G0.book Page 14 Thursday, August 26, 2021 1:50 PM

Regelmäßige Wartung und Einstellung
7-15
7
GAU21403
VentilspielDie Ventile sind ein wichtiger Motorbe-
standteil. Ventilspiele verändern sich im
Laufe der Nutzung und müssen daher ge-
mäß den in der Wartungstabelle angegebe-
nen Abständen kontrolliert sowie einge-
stellt werden. Nicht eingestellte Ventile
können zu einer falschen Luft-Kraftstoff-
Mischung, zu Motorgeräuschen und
schließlich zu einem Motorschaden führen.
Damit dies nicht auftritt, einen Yamaha-
Händler das Ventilspiel in regelmäßigen
Abständen prüfen und einstellen lassen.HINWEISDiese Wartung muss bei kaltem Motor
durchgeführt werden.
GAU64412
ReifenDer Kontakt zwischen Straße und Fahrzeug
wird allein durch die Reifen hergestellt. Die
Sicherheit hängt unter allen Fahrbedingun-
gen von einer relativ kleinen Kontaktfläche
zwischen Reifen und Straße ab. Deswegen
ist es von höchster Wichtigkeit, die Reifen
stets in gutem Zustand zu halten und sie
rechtzeitig durch Neureifen des vorge-
schriebenen Typs zu ersetzen.
Reifenluftdruck
Den Reifenluftdruck vor jeder Fahrt prüfen
und ggf. korrigieren.
WARNUNG
GWA10504
Bei Fahren des Fahrzeugs mit falschem
Reifendruck besteht Verletzungs- oder
Lebensgefahr durch einen Verlust der
Kontrolle über das Fahrzeug.
 Den Reifenluftdruck stets bei kalten
Reifen (d. h. Reifentemperatur ent-
spricht Umgebungstemperatur)
prüfen und korrigieren.
 Der Reifendruck muss entspre-
chend der Fahrgeschwindigkeit
und hinsichtlich des Gesamtge-
wichts von Fahrer, Beifahrer, Ge- päck und Zubehör, das für dieses
Modell genehmigt wurde, ange-
passt werden.
WARNUNG
GWA10512
Niemals das Fahrzeug überladen. Das
Fahren mit einem überladenen Fahrzeug
kann Unfälle verursachen.
Reifenluftdruck – kalt:
1 Person: Vo r n :
250 kPa (2.50 kgf/cm2, 36 psi)
Hinten: 290 kPa (2.90 kgf/cm2, 42 psi)
2 Personen: Vo r n :250 kPa (2.50 kgf/cm2, 36 psi)
Hinten: 290 kPa (2.90 kgf/cm2, 42 psi)
Maximale Zuladung:
Fahrzeug: 166 kg (366 lb)
Die maximale Zuladung des Fahr-
zeugs setzt sich aus dem gemein-
samen Gewicht von Fahrer, Beifah-
rer, Gepäck und Zubehör
zusammen.
UB7NG1G0.book Page 15 Thursday, August 26, 2021 1:50 PM

Regelmäßige Wartung und Einstellung
7-16
7
Reifenkontrolle
Vor jeder Fahrt die Reifen prüfen. Bei unzu-
reichender Profiltiefe, Nägeln oder Glas-
splittern in der Lauffläche, rissigen Flanken
usw. den Reifen umgehend von einer
Yamaha-Fachwerkstatt wechseln lassen.HINWEISDie Gesetzgebung zur Mindestprofiltiefe
kann von Land zu Land abweichen. Richten
Sie sich deshalb nach den entsprechenden
Vorschriften.
WARNUNG
GWA10472
 Abgenutzte Reifen unverzüglich
von einer Yamaha-Fachwerkstatt
austauschen lassen. Abgesehen
davon, dass Sie gegen die Straßen-
verkehrsordnung verstoßen, beein-
trächtigen übermäßig abgefahrene
Reifen die Fahrstabilität und kön-
nen zum Verlust der Kontrolle über
das Fahrzeug führen.
 Den Austausch von Bauteilen, die
mit den Rädern und der Bremsanla-
ge zu tun haben, sowie den Reifen-
wechsel grundsätzlich von einer
Yamaha-Fachwerkstatt vornehmen
lassen, die über die dafür notwendi-
ge fachliche Erfahrung verfügt.
 Nach dem Reifenwechsel zunächst
mit mäßiger Geschwindigkeit fah-
ren, denn bevor der Reifen seine
optimalen Eigenschaften entwi-
ckeln kann, muss seine Lauffläche
vorsichtig “eingefahren” werden.
Reifenausführung
Dieses Modell ist mit Schlauchlos-Reifen
und Reifenventilen ausgestattet.
Reifen altern, auch wenn sie nur selten oder
überhaupt nicht benutzt werden. Risse im
Gummi der Lauffläche oder an der Reifen-
flanke, manchmal begleitet von einer Ver-
formung der Reifenkarkasse, sind deutliche
Zeichen für Alterung. Alte und gealterte
Reifen müssen von Reifenspezialisten ge-
prüft werden, um sicherzustellen, dass sie
für die weitere Verwendung geeignet sind.
WARNUNG
GWA10902
Die Vorder- und Hinterreifen sollten
immer vom selben Hersteller und
von gleicher Ausführung sein. An-
1. Reifenflanke
2. ProfiltiefeMindestprofiltiefe (vorn und hinten):
1.6 mm (0.06 in)
1. Reifenventil
2. Reifenventileinsatz
3. Reifenventilkappe mit Dichtung
UB7NG1G0.book Page 16 Thursday, August 26, 2021 1:50 PM

Regelmäßige Wartung und Einstellung
7-17
7
derenfalls kann sich das Fahrver-
halten des Motorrads ändern und
es kann zu Unfällen kommen.
 Die Ventilkappen fest aufschrau-
ben, da sie Luftdruckverluste ver-
hindern.
 Nur die unten aufgeführten Reifen-
ventile und Ventileinsätze verwen-
den, um Luftverlust während der
Fahrt zu vermeiden.
Ausschließlich die nachfolgenden Reifen
sind nach zahlreichen Tests von Yamaha
freigegeben worden.
WARNUNG
GWA10601
Dieses Motorrad ist mit Super-Hochge-
schwindigkeitsreifen ausgerüstet. Bitte
folgende Punkte beachten, um das volle
Potential des Fahrzeugs und der Reifen
nutzen zu können.
 Diese Reifen nur gegen solche glei-
cher Spezifikation und gleichen
Typs austauschen. Andere Reifen
können bei hohen Geschwindigkei-
ten platzen.
 Nagelneue Reifen können auf be-
stimmten Straßenbelägen eine re-
lativ schlechte Haftung haben, bis
sie “eingefahren” sind. Daher ist es
ratsam, nach der Montage eines
neuen Reifens für ca. 100 km (60 mi)
zurückhaltend zu fahren, bevor Sie
mit hoher Geschwindigkeit fahren.
 Hohe Geschwindigkeiten sollten
nur mit warmen Reifen gefahren
werden.
 Den Reifenluftdruck stets der Zula-
dung und den Fahrbedingungen an-
passen.
GAU21963
GussräderOptimale Lenkstabilität, Lebensdauer und
Fahrsicherheit Ihres Fahrzeugs sind nur
durch Beachtung der folgenden Punkte ge-
währleistet.
 Vor Fahrtantritt die Reifen auf Risse,
Schnitte u. ä., die Felgen auf Verzug
und andere Beschädigungen prüfen.
Bei Mängeln an Reifen oder Rädern
das Rad von einer Yamaha-Fach-
werkstatt ersetzen lassen. Selbst
kleinste Reparaturen an Rädern und
Reifen nur von einer Fachwerkstatt
ausführen lassen. Verformte oder ein-
gerissene Felgen müssen ausge-
tauscht werden.
 Nach dem Austausch von Felgen
und/oder Reifen muss das Rad aus-
gewuchtet werden. Eine Reifenun-
wucht beeinträchtigt die Fahrstabili-
tät, vermindert den Fahrkomfort und
verkürzt die Lebensdauer des Reifens.
Vorderreifen:
Größe:120/70ZR17M/C (58W)
Hersteller/Modell: BRIDGESTONE/BATTLAX HY-
PERSPORT S22F
Hinterreifen: Größe:180/55ZR17M/C (73W)
Hersteller/Modell: BRIDGESTONE/BATTLAX HY-
PERSPORT S22R
VORNE und HINTEN: Reifenventil:TR412
Ventileinsatz: #9100 (Original)
UB7NG1G0.book Page 17 Thursday, August 26, 2021 1:50 PM

Regelmäßige Wartung und Einstellung
7-18
7
GAU22083
Kupplungshebel-Spiel einstellenSpiel des Kupplungshebels messen, wie in
der Abbildung gezeigt.
Das Kupplungshebel-Spiel regelmäßig prü-
fen und ggf. folgendermaßen einstellen.
Zum Erhöhen des Kupplungshebel-Spiels
die Einstellschraube für das Kupplungshe-
bel-Spiel in Richtung (a) drehen. Zum Ver-
ringern des Kupplungshebel-Spiels die Ein-
stellschraube in Richtung (b) drehen.
HINWEISFalls sich die Kupplung nicht, wie oben be-
schrieben, korrekt einstellen lässt oder
nicht ordnungsgemäß funktioniert, den in-
ternen Kupplungsmechanismus von einer
Yamaha-Fachwerkstatt überprüfen lassen.
GAU37914
Spiel des Handbremshebels prü-
fenAn den Enden des Bremshebels sollte kein
Spiel vorhanden sein. Wenn Spiel vorhan-
den ist, die Bremsanlage von einer
Yamaha-Fachwerkstatt überprüfen lassen.
WARNUNG
GWA14212
Ein weiches oder schwammiges Gefühl
beim Betätigen des Bremshebels kann
bedeuten, dass sich Luft im hydrauli-
schen System befindet. Befindet sich
Luft im Hydrauliksystem, lassen Sie das
System von einer Yamaha-Fachwerk-
statt entlüften, bevor Sie mit dem Fahr-
zeug fahren. Luft in der Bremsanlage
verringert die Bremskraft und stellt ein
erhebliches Sicherheitsrisiko dar.
1. Einstellschraube für das Spiel des Kupp- lungshebels
2. Kupplungshebel-SpielKupplungshebel-Spiel: 10.0–15.0 mm (0.39–0.59 in)
1
2
(a)(b)
1. Kein Bremshebelspiel
1
UB7NG1G0.book Page 18 Thursday, August 26, 2021 1:50 PM
