2022 YAMAHA EX DELUXE Betriebsanleitungen (in German)

Routinekontrollen vor fahrtbeginn
58
GJU43213RiDE-Hebel kontrollieren (EX DELUXE /
EX LIMITED)
Den RiDE-Hebel mehrmals betätigen, um si-
cherzustellen, dass er über den gesamten
Stellbereich leichtgängig ist. Außerdem si-
cherstellen, dass der RiDE-Hebel automa-
tisch in die Neutralstellung zurückkehrt, wenn
er losgelassen wird.
GJU42181Gashebel kontrollieren
Den Gashebel mehrmals betätigen, um si-
cherzustellen, dass er sich über den gesam-
ten Stellbereich leichtgängig bewegt. Außer-
dem sicherstellen, dass der Gashebel
automatisch in die Leerlaufstellung zurück-
kehrt, wenn er losgelassen wird.
GJU32666Kontrolle der Motor-Quickstoppleine
(Handgelenk-Schleife)
Sicherstellen, dass die Motor-Quickstopplei-
ne (Handgelenk-Schlaufe) nicht beschädigt
ist. Leine bei Beschädigung ersetzen.
WARNUNG! Versuchen Sie niemals, die Motor-Quickstoppleine (Handgelenk-
Schleife) zu reparieren oder zu verknoten.
Es könnte sein, dass sich die Motor-
Quickstoppleine (Handgelenk-Schleife)
bei einem Sturz des Fahrers nicht löst, wo-
durch das Wasserfahrzeug weiterfahren
und unter Umständen einen Unfall verur-
sachen könnte.
[GWJ01222]
1 Anschlag
1
UF3Y75G0.book Page 58 Monday, July 19, 2021 10:02 AM

Routinekontrollen vor fahrtbeginn
59
GJU40692Schalter kontrollierenGCJ01311
Den Motor an Land nicht über 4000 U/min
betreiben. Außerdem den Motor nicht län-
ger als 15 Sekunden ohne Wasserzufuhr
betreiben, andernfalls könnte er überhit-
zen.
Die Funktion des Startschalters, Motor-
Stoppschalters und Motor-Quickstoppschal-
ters kontrollieren. (Nähere Informationen zur
Bedienung jedes Schalters siehe Seiten 26
bis 26.)
Zur Funktionskontrolle der Schalter:
(1) Den Startschalter drücken, um zu kont-rollieren, dass der Motor startet.
(2) Sobald der Motor läuft, den Motor- Stoppschalter betätigen und sicherstel-
len, dass dies den Motor sofort aus-
schaltet.
(3) Den Motor erneut starten und dann an der Motor-Quickstoppleine (Handge-
lenk-Schlaufe) ziehen, um den Clip vom
Motor-Quickstoppschalter abzuziehen; sicherstellen, dass dies den Motor sofort
ausschaltet.
GJU40102Ablagefächer kontrollieren
Sicherstellen, dass die Ablagefächer nicht
beschädigt sind und dass sich kein Wasser in
den Fächern angesammelt hat. (Weitere An-
gaben zu den Ablagefächern siehe Seite 42.)
GJU44670Feuerlöscherhalter kontrollieren
Sicherstellen, dass der Feuerlöscherhalter
richtig herum eingebaut und nicht beschädigt
ist. (Weitere Angaben zum Feuerlöscherhal-
ter siehe Seite 43.)
GJU44630Feuerlöscher kontrollieren
Sicherstellen, dass ein gefüllter Feuerlöscher
an Bord ist.
Für die Kontrolle des Feuerlöschers sollten
die jeweiligen Herstellerangaben beachtet
werden. Den Feuerlöscher immer im Halter
aufbewahren.
Immer einen Feuerlöscher an Bord mitführen.
Ein Feuerlöscher gehört nicht zur Standard-
ausstattung dieses Wasserfahrzeugs. Ist kein
Feuerlöscher verfügbar, sollte ein Yamaha-
Händler kontaktiert werden, um ein geeigne-
tes Modell zu finden.
GJU40122Sicherheitsausrüstung kontrollieren
Kontrollieren, dass die Sicherheitsausrüstung
gemäß den geltenden Bestimmungen an
Bord ist.
1
Starterschalter
2 Motor-Stoppschalter
3 Motor-Quickstoppschalter
4 Clip
5 Motor-Quickstoppleine (Handgelenk-
Schleife)
1
3
4
25
UF3Y75G0.book Page 59 Monday, July 19, 2021 10:02 AM

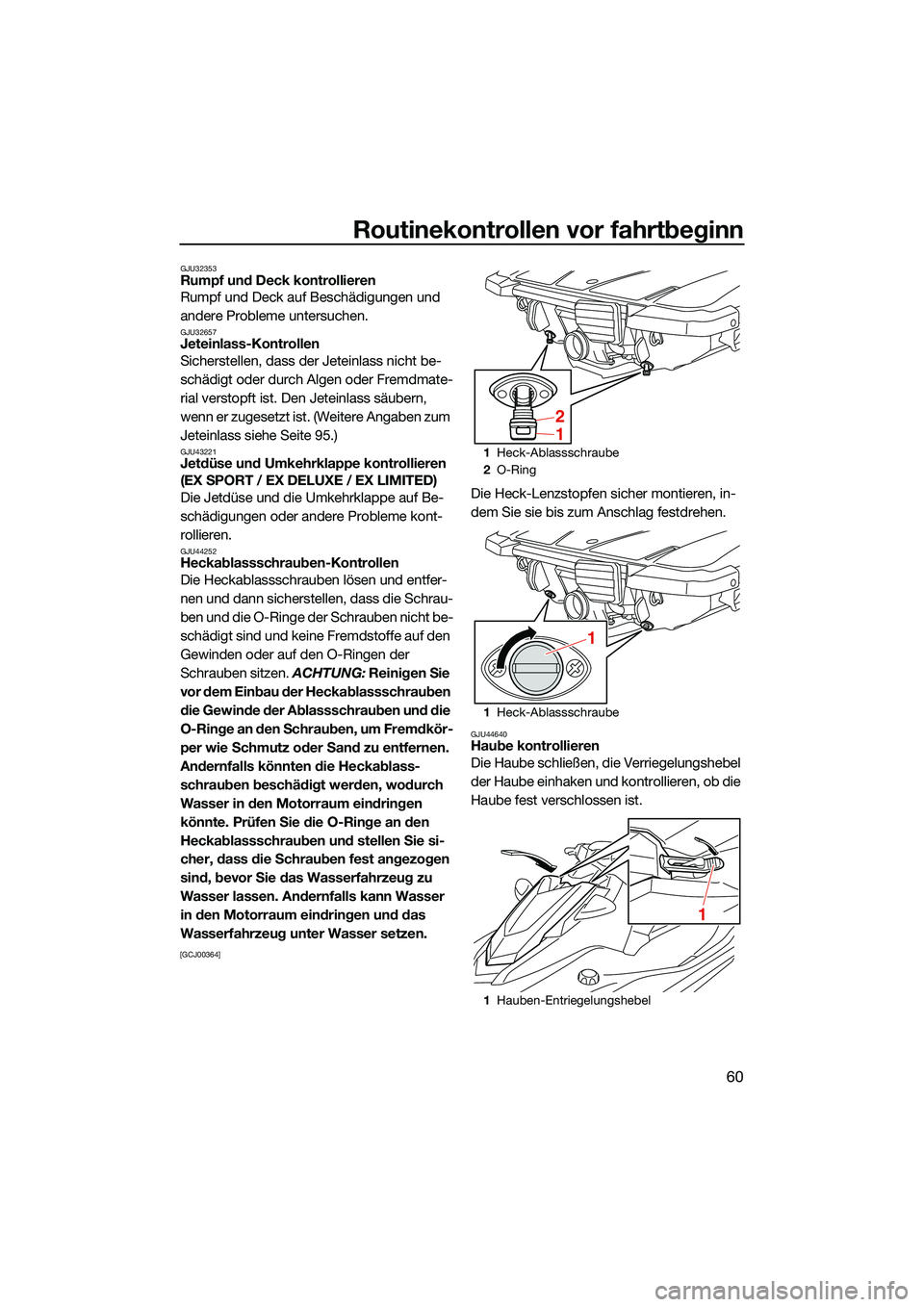

Routinekontrollen vor fahrtbeginn
60
GJU32353Rumpf und Deck kontrollieren
Rumpf und Deck auf Beschädigungen und
andere Probleme untersuchen.
GJU32657Jeteinlass-Kontrollen
Sicherstellen, dass der Jeteinlass nicht be-
schädigt oder durch Algen oder Fremdmate-
rial verstopft ist. Den Jeteinlass säubern,
wenn er zugesetzt ist. (Weitere Angaben zum
Jeteinlass siehe Seite 95.)
GJU43221Jetdüse und Umkehrklappe kontrollieren
(EX SPORT / EX DELUXE / EX LIMITED)
Die Jetdüse und die Umkehrklappe auf Be-
schädigungen oder andere Probleme kont-
rollieren.
GJU44252Heckablassschrauben-Kontrollen
Die Heckablassschrauben lösen und entfer-
nen und dann sicherstellen, dass die Schrau-
ben und die O-Ringe der Schrauben nicht be-
schädigt sind und keine Fremdstoffe auf den
Gewinden oder auf den O-Ringen der
Schrauben sitzen. ACHTUNG: Reinigen Sie
vor dem Einbau der Heckablassschrauben
die Gewinde der Ablassschrauben und die
O-Ringe an den Schrauben, um Fremdkör-
per wie Schmutz oder Sand zu entfernen.
Andernfalls könnten die Heckablass-
schrauben beschädigt werden, wodurch
Wasser in den Motorraum eindringen
könnte. Prüfen Sie die O-Ringe an den
Heckablassschrauben und stellen Sie si-
cher, dass die Schrauben fest angezogen
sind, bevor Sie das Wasserfahrzeug zu
Wasser lassen. Andernfalls kann Wasser
in den Motorraum eindringen und das
Wasserfahrzeug unter Wasser setzen.

[GCJ00364]
Die Heck-Lenzstopfen sicher montieren, in-
dem Sie sie bis zum Anschlag festdrehen.
GJU44640Haube kontrollieren
Die Haube schließen, die Verriegelungshebel
der Haube einhaken und kontrollieren, ob die
Haube fest verschlossen ist.
1 Heck-Ablassschraube
2 O-Ring
1 Heck-Ablassschraube
1 Hauben-Entriegelungshebel
2
1
1
1
UF3Y75G0.book Page 60 Monday, July 19, 2021 10:02 AM

Routinekontrollen vor fahrtbeginn
61
GJU40147Routinekontrollen nach dem
Zuwasserlassen
Die Routinekontrollen nach dem Zuwasser-
lassen gemäß der Liste der Routinekontrollen
vor Fahrtbeginn durchführen, während sich
das Wasserfahrzeug im Wasser befindet und
der Motor läuft.
Zur Durchführung der Routinekontrollen
nach dem Zuwasserlassen:
(1) Das Wasserfahrzeug zu Wasser lassen. (Informationen zum Zuwasserlassen des
Wasserfahrzeugs siehe Seite 64.)
(2) Die Kontrollen durchführen und sicher- stellen, dass keine Fehlfunktionen oder
andere Probleme vorliegen.
GJU40553Kühlwasser-Kontrollauslass kontrollieren
Kontrollieren, dass Wasser aus dem Kühl-
wasser-Kontrollauslass austritt, während der
Motor läuft. (Weitere Angaben zum Kühlwas-
ser-Kontrollauslass siehe Seite 28.)
GJU32715Multifunktionsdisplay kontrollieren
Sicherstellen, dass das Multifunktionsdisplay
ordnungsgemäß funktioniert. (Für nähere An-
gaben zur richtigen Bedienung des Multi-
funktionsdisplays siehe Seite 34.)
GJU43393Schaltsystemkontrolle (EX DELUXE / EX
LIMITED) Den Gashebel und den RiDE-Hebel betäti-
gen, und kontrollieren, dass sich das Wasser-
fahrzeug entsprechend der angezeigten
Schaltanzeige bewegt bzw. nicht bewegt.
(Nähere Angaben zu Schaltvorgängen siehe
Seite 30.) WARNUNG! Um Kollisionen zu
vermeiden, fahren Sie mit angemessener
Geschwindigkeit, und wahren Sie einen
Sicherheitsabstand zu Personen, Gegen-
ständen und anderen Wasserfahrzeugen.

[GWJ01860]
GJU40172
Motor-Leerlaufdrehzahl kontrollieren
Den Motor starten und warmlaufen lassen.
Den Drehzahlmesser im Multifunktionsdis-
1 Schaltanzeige
2 “F” (Vorwärtsstellung)
3 “N” (Neutralstellung)
4 “R” (Rückwärtsstellung)
12
3
4
UF3Y75G0.book Page 61 Monday, July 19, 2021 10:02 AM

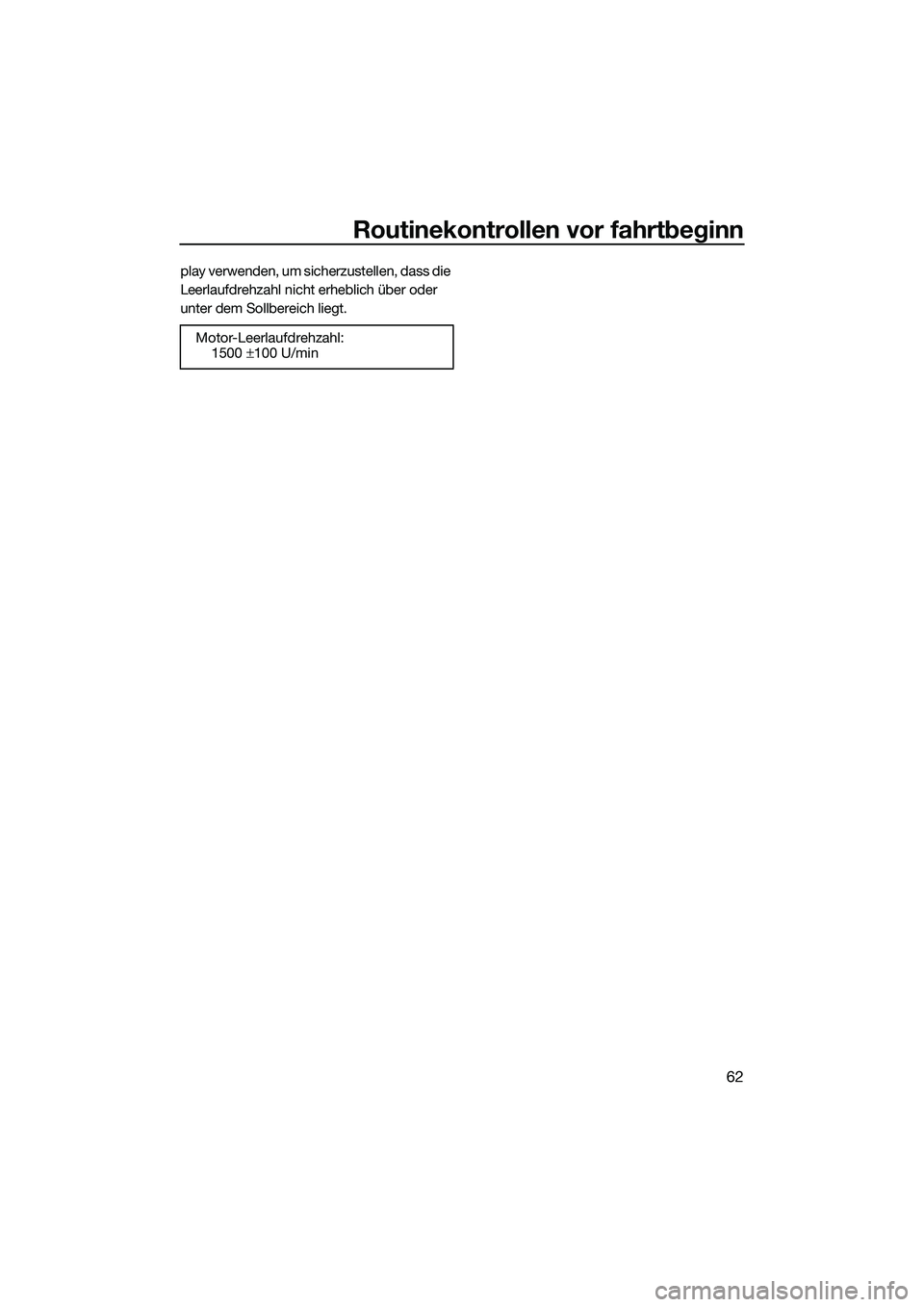

Routinekontrollen vor fahrtbeginn
62
play verwenden, um sicherzustellen, dass die
Leerlaufdrehzahl nicht erheblich über oder
unter dem Sollbereich liegt.Motor-Leerlaufdrehzahl:1500 ±100 U/min
UF3Y75G0.book Page 62 Monday, July 19, 2021 10:02 AM

Betrieb
63
GJU32905
Bedienung Ihres
Wasserfahrzeugs
GWJ00512
Machen Sie sich vor dem Betrieb Ihres
Wasserfahrzeugs mit allen Bedienelemen-
ten vertraut. Wenden Sie sich an einen
Yamaha-Händler, wenn Sie ein Bedienele- ment oder eine Funktion nicht vollständig
verstanden haben. Wenn Sie die Funkti-
onsweise der Bedienelemente nicht ver-
stehen, kann dies einen Unfall verursa-
chen oder Sie daran hindern, einen Unfall
zu vermeiden.
GJU32965Wasserfahrzeug kennen lernen
Der Betrieb des Wasserfahrzeugs erfordert
Geschicklichkeiten, die allmählich durch Pra-
xis erworben werden. Erlernen Sie zunächst
die grundlegenden Techniken, bevor Sie
schwierigere Manöver ausprobieren.
Der Betrieb Ihres neuen Wasserfahrzeugs
kann ein angenehmer Zeitvertreib sein. Aller-
dings ist es wichtig, dass Sie sich mit dem
Betrieb des Wasserfahrzeugs ausreichend
vertraut machen, damit Sie Ihre Fahrten ge-
fahrlos genießen können.
Vor der Benutzung dieses Wasserfahrzeugs
sind vorliegende Betriebsanleitung, die Fahr-
übungs-Anleitung, die Betriebs-Kurzanlei-
tung und sämtliche am Wasserfahrzeug an-
gebrachte Warnaufkleber zu lesen. Schenken
Sie den Informationen zur Sicherheit ab Seite
9 besondere Aufmerksamkeit. Diese Unterla-
gen sollen ein Grundverständnis über das
Wasserfahrzeug und seine Bedienung ver-
mitteln.
Vergessen Sie nicht, dass dieses Wasser-
fahrzeug auf den Betrieb durch einen Führer
mit bis zu 2 Mitfahrern ausgelegt ist. Niemals die Höchstzuladung oder die Sitzkapazität
von drei Personen (bzw. zwei Personen und
ein Wakeboardfahrer oder ein Wasserskifah-
rer) überschreiten.
GJU33006Lernen, das Wasserfahrzeug zu
bedienen
Vor der Inbetriebnahme des Wasserfahr-
zeugs immer die auf Seite 53 aufgelisteten
Kontrollen durchführen. Für den kurzen Zeit-
aufwand, den Sie für die Kontrolle des Was-
serfahrzeugs benötigen, werden Sie mit zu-
sätzlicher Sicherheit und Zuverlässigkeit
belohnt.
Vor dem Betrieb des Wasserfahrzeug örtliche
Gesetze einsehen.
Fahren Sie defensiv und mit angemessener
Geschwindigkeit, und wahren Sie einen Si-
cherheitsabstand zu Personen, Gegenstän-
den und anderen Wasserfahrzeugen. Wählen
Sie zum Lernen einen weitläufigen Bereich
mit guter Sicht und geringem Bootsverkehr.
Niemals allein fahren—Fahren Sie, wenn sich
jemand in Ihrer Nähe aufhält. Achten Sie
ständig auf andere Personen, Hindernisse
und andere Wasserfahrzeuge. Achten Sie auf
Höchstzuladung:
225 kg (496 lb)
Zuladung bedeutet Gesamtgewicht
von Führer, Mitfahrer, Gepäck und
Zubehör.
UF3Y75G0.book Page 63 Monday, July 19, 2021 10:02 AM

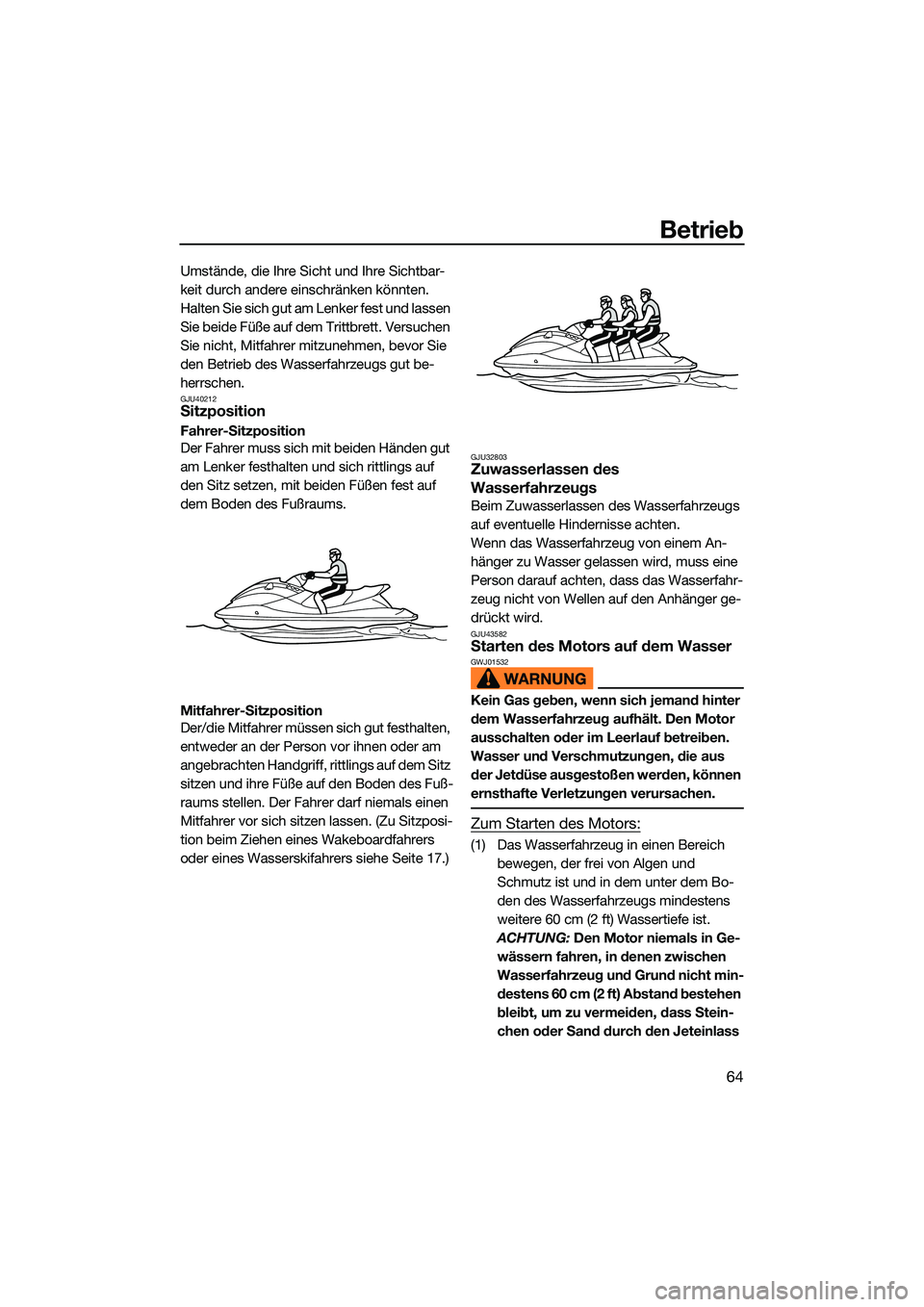

Betrieb
64
Umstände, die Ihre Sicht und Ihre Sichtbar-
keit durch andere einschränken könnten.
Halten Sie sich gut am Lenker fest und lassen
Sie beide Füße auf dem Trittbrett. Versuchen
Sie nicht, Mitfahrer mitzunehmen, bevor Sie
den Betrieb des Wasserfahrzeugs gut be-
herrschen.
GJU40212Sitzposition
Fahrer-Sitzposition
Der Fahrer muss sich mit beiden Händen gut
am Lenker festhalten und sich rittlings auf
den Sitz setzen, mit beiden Füßen fest auf
dem Boden des Fußraums.
Mitfahrer-Sitzposition
Der/die Mitfahrer müssen sich gut festhalten,
entweder an der Person vor ihnen oder am
angebrachten Handgriff, rittlings auf dem Sitz
sitzen und ihre Füße auf den Boden des Fuß-
raums stellen. Der Fahrer darf niemals einen
Mitfahrer vor sich sitzen lassen. (Zu Sitzposi-
tion beim Ziehen eines Wakeboardfahrers
oder eines Wasserskifahrers siehe Seite 17.)
GJU32803Zuwasserlassen des
Wasserfahrzeugs
Beim Zuwasserlassen des Wasserfahrzeugs
auf eventuelle Hindernisse achten.
Wenn das Wasserfahrzeug von einem An-
hänger zu Wasser gelassen wird, muss eine
Person darauf achten, dass das Wasserfahr-
zeug nicht von Wellen auf den Anhänger ge-
drückt wird.
GJU43582Starten des Motors auf dem WasserGWJ01532
Kein Gas geben, wenn sich jemand hinter
dem Wasserfahrzeug aufhält. Den Motor
ausschalten oder im Leerlauf betreiben.
Wasser und Verschmutzungen, die aus
der Jetdüse ausgestoßen werden, können
ernsthafte Verletzungen verursachen.
Zum Starten des Motors:
(1) Das Wasserfahrzeug in einen Bereich bewegen, der frei von Algen und
Schmutz ist und in dem unter dem Bo-
den des Wasserfahrzeugs mindestens
weitere 60 cm (2 ft) Wassertiefe ist.
ACHTUNG: Den Motor niemals in Ge-
wässern fahren, in denen zwischen
Wasserfahrzeug und Grund nicht min-
destens 60 cm (2 ft) Abstand bestehen
bleibt, um zu vermeiden, dass Stein-
chen oder Sand durch den Jeteinlass
UF3Y75G0.book Page 64 Monday, July 19, 2021 10:02 AM

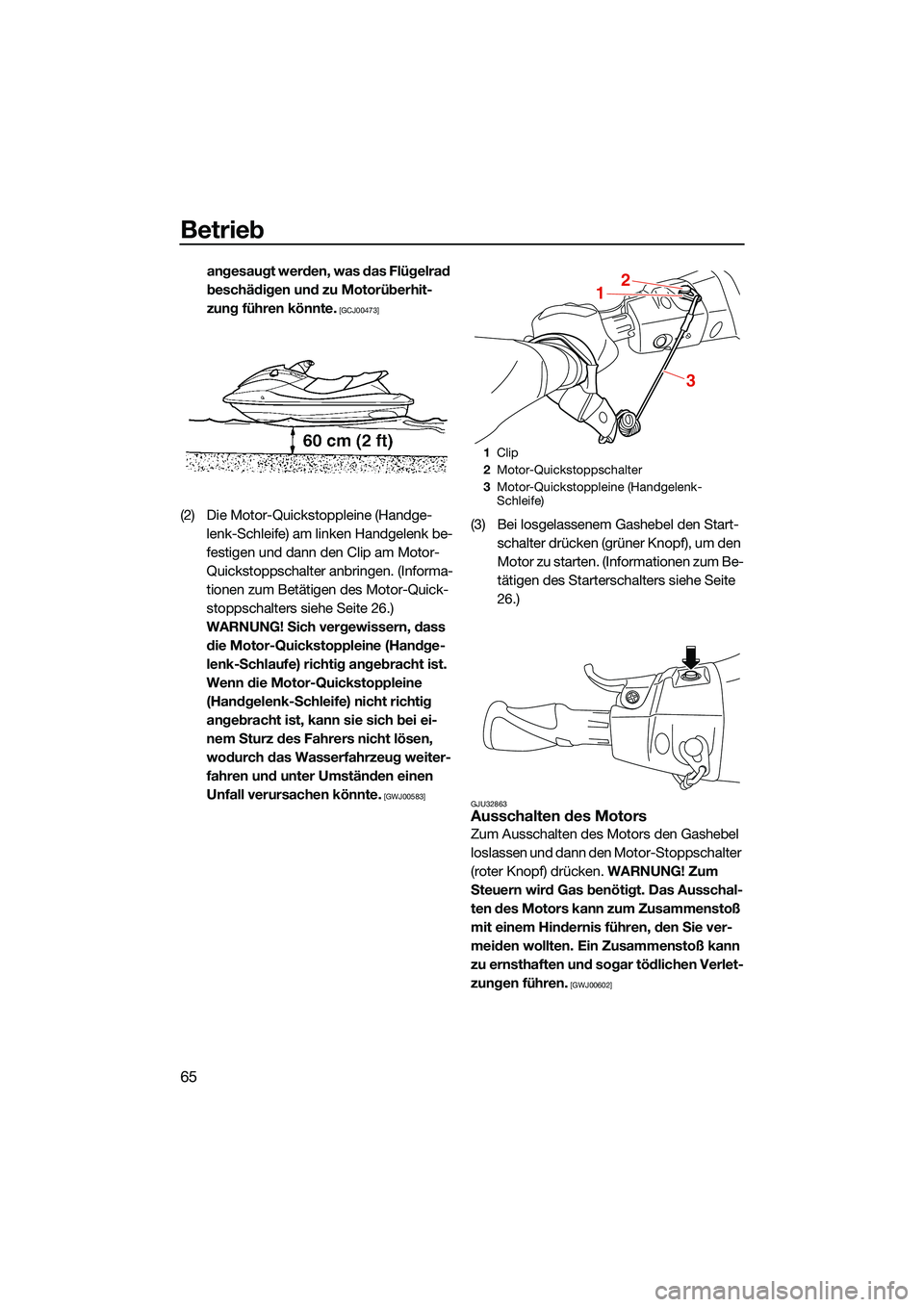

Betrieb
65
angesaugt werden, was das Flügelrad
beschädigen und zu Motorüberhit-
zung führen könnte.
[GCJ00473]
(2) Die Motor-Quickstoppleine (Handge-lenk-Schleife) am linken Handgelenk be-
festigen und dann den Clip am Motor-
Quickstoppschalter anbringen. (Informa-
tionen zum Betätigen des Motor-Quick-
stoppschalters siehe Seite 26.)
WARNUNG! Sich vergewissern, dass die Motor-Quickstoppleine (Handge-
lenk-Schlaufe) richtig angebracht ist.
Wenn die Motor-Quickstoppleine
(Handgelenk-Schleife) nicht richtig
angebracht ist, kann sie sich bei ei-
nem Sturz des Fahrers nicht lösen,
wodurch das Wasserfahrzeug weiter-
fahren und unter Umständen einen
Unfall verursachen könnte.
[GWJ00583]
(3) Bei losgelassenem Gashebel den Start- schalter drücken (grüner Knopf), um den
Motor zu starten. (Informationen zum Be-
tätigen des Starterschalters siehe Seite
26.)
GJU32863Ausschalten des Motors
Zum Ausschalten des Motors den Gashebel
loslassen und dann den Motor-Stoppschalter
(roter Knopf) drücken. WARNUNG! Zum
Steuern wird Gas benötigt. Das Ausschal-
ten des Motors kann zum Zusammenstoß
mit einem Hindernis führen, den Sie ver-
meiden wollten. Ein Zusammenstoß kann
zu ernsthaften und sogar tödlichen Verlet-
zungen führen.
[GWJ00602]
1 Clip
2 Motor-Quickstoppschalter
3 Motor-Quickstoppleine (Handgelenk-
Schleife)
12
3
UF3Y75G0.book Page 65 Monday, July 19, 2021 10:02 AM
