Technische Daten
90
GJU45443

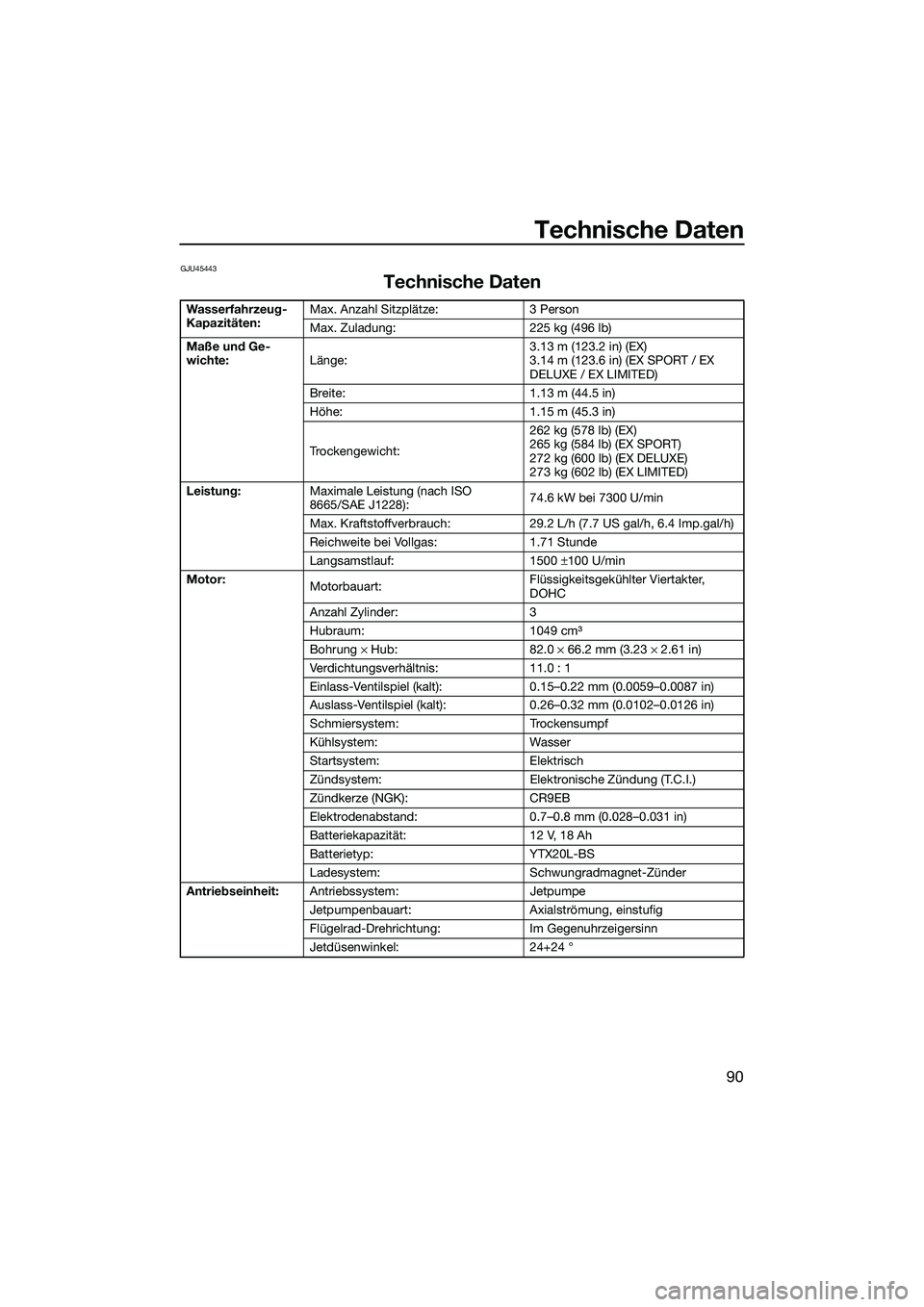

Technische Daten
Wasserfahrzeug-
Kapazitäten:Max. Anzahl Sitzplätze: 3 Person
Max. Zuladung: 225 kg (496 lb)
Maße und Ge-
wichte: Länge: 3.13 m (123.2 in) (EX)
3.14 m (123.6 in) (EX SPORT / EX
DELUXE / EX LIMITED)
Breite: 1.13 m (44.5 in)
Höhe: 1.15 m (45.3 in)
Trockengewicht: 262 kg (578 lb) (EX)
265 kg (584 lb) (EX SPORT)
272 kg (600 lb) (EX DELUXE)
273 kg (602 lb) (EX LIMITED)
Leistung: Maximale Leistung (nach ISO
8665/SAE J1228): 74.6 kW bei 7300 U/min
Max. Kraftstoffverbrauch: 29.2 L/h (7.7 US gal/h, 6.4 Imp.gal/h)
Reichweite bei Vollgas: 1.71 Stunde
Langsamstlauf: 1500 ±100 U/min
Motor: Motorbauart: Flüssigkeitsgekühlter Viertakter,
DOHC
Anzahl Zylinder: 3
Hubraum: 1049 cm3
Bohrung × Hub: 82.0 × 66.2 mm (3.23 × 2.61 in)
Verdichtungsverhältnis: 11.0 : 1
Einlass-Ventilspiel (kalt): 0.15–0.22 mm (0.0059–0.0087 in)
Auslass-Ventilspiel (kalt): 0.26–0.32 mm (0.0102–0.0126 in)
Schmiersystem: Trockensumpf
Kühlsystem: Wasser
Startsystem: Elektrisch
Zündsystem: Elektronische Zündung (T.C.I.)
Zündkerze (NGK): CR9EB
Elektrodenabstand: 0.7–0.8 mm (0.028–0.031 in)
Batteriekapazität: 12 V, 18 Ah
Batterietyp: YTX20L-BS
Ladesystem: Schwungradmagnet-Zünder
Antriebseinheit: Antriebssystem: Jetpumpe
Jetpumpenbauart: Axialströmung, einstufig
Flügelrad-Drehrichtung: Im Gegenuhrzeigersinn
Jetdüsenwinkel: 24+24 °
UF3Y75G0.book Page 90 Monday, July 19, 2021 10:02 AM

Technische Daten
91

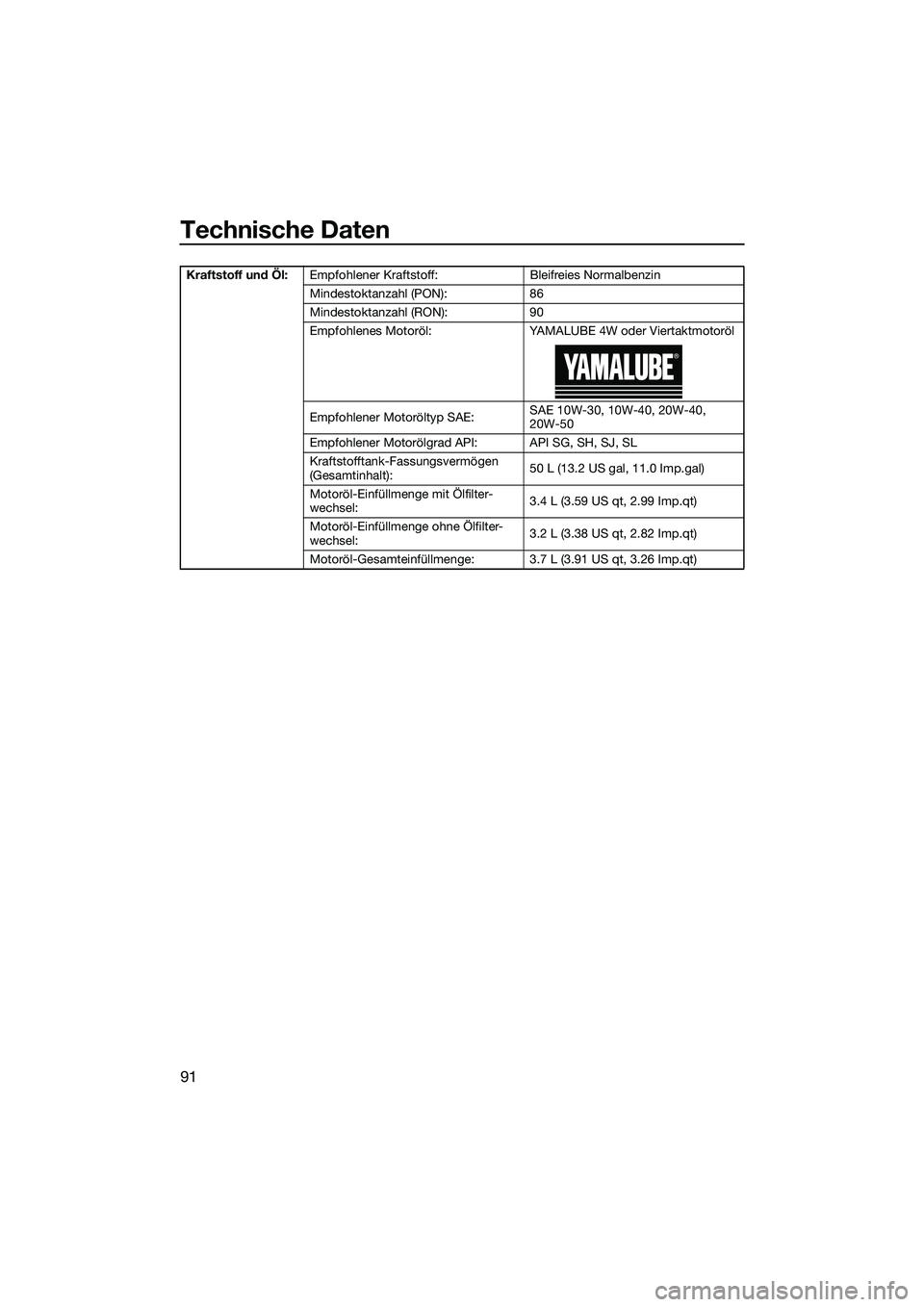

Kraftstoff und Öl:Empfohlener Kraftstoff: Bleifreies Normalbenzin
Mindestoktanzahl (PON): 86
Mindestoktanzahl (RON): 90
Empfohlenes Motoröl: YAMALUBE 4W oder Viertaktmotoröl
Empfohlener Motoröltyp SAE: SAE 10W-30, 10W-40, 20W-40,
20W-50
Empfohlener Motorölgrad API: API SG, SH, SJ, SL
Kraftstofftank-Fassungsvermögen
(Gesamtinhalt): 50 L (13.2 US gal, 11.0 Imp.gal)
Motoröl-Einfüllmenge mit Ölfilter-
wechsel: 3.4 L (3.59 US qt, 2.99 Imp.qt)
Motoröl-Einfüllmenge ohne Ölfilter-
wechsel: 3.2 L (3.38 US qt, 2.82 Imp.qt)
Motoröl-Gesamteinfüllmenge: 3.7 L (3.91 US qt, 3.26 Imp.qt)
UF3Y75G0.book Page 91 Monday, July 19, 2021 10:02 AM

Fehlerbeseitigung
92
GJU34562

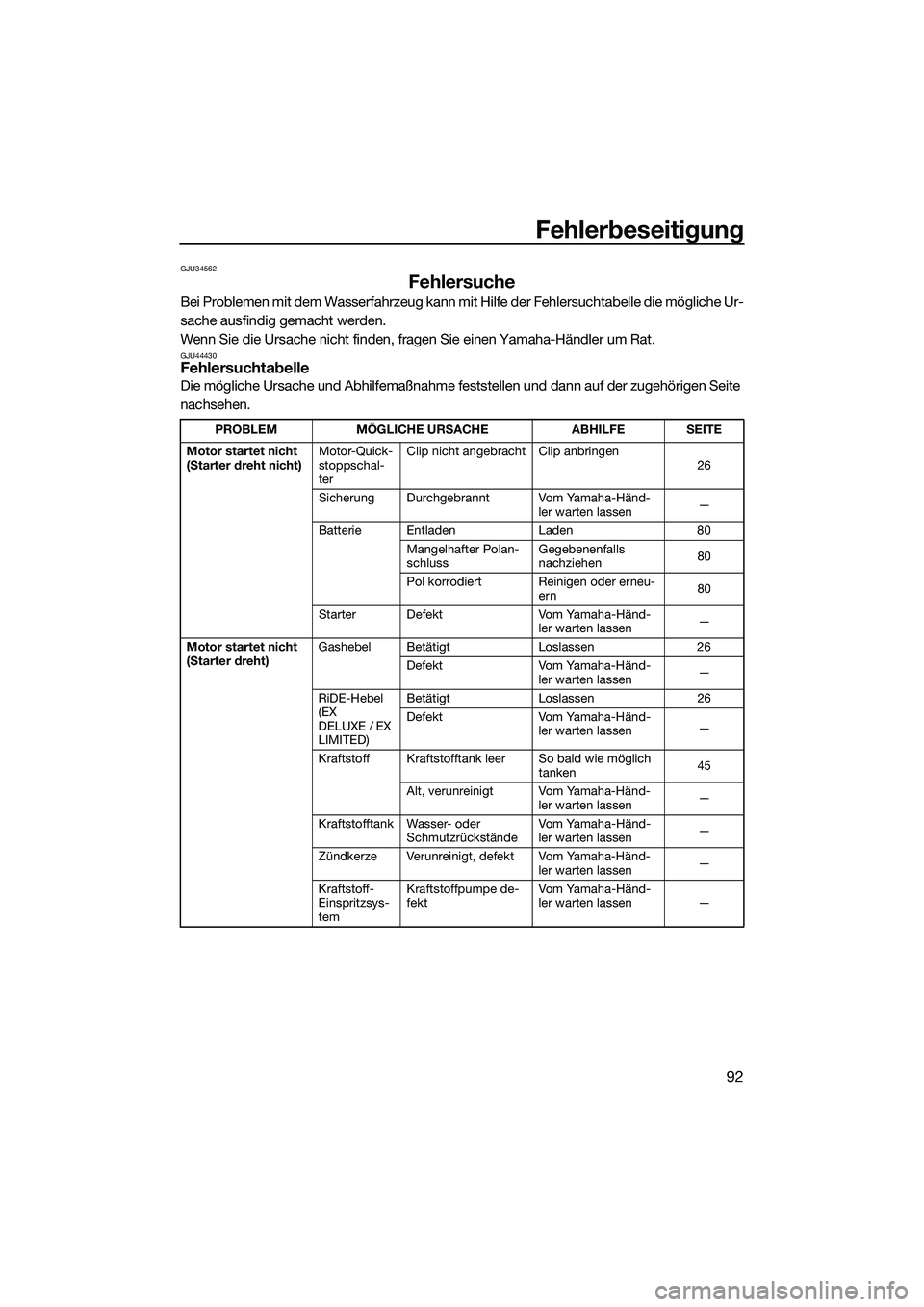

Fehlersuche
Bei Problemen mit dem Wasserfahrzeug kann mit Hilfe der Fehlersuchtabelle die mögliche Ur-
sache ausfindig gemacht werden.
Wenn Sie die Ursache nicht finden, fragen Sie einen Yamaha-Händler um Rat.
GJU44430Fehlersuchtabelle
Die mögliche Ursache und Abhilfemaßnahme feststellen und dann auf der zugehörigen Seite
nachsehen.
PROBLEMMÖGLICHE URSACHE ABHILFESEITE
Motor startet nicht
(Starter dreht nicht) Motor-Quick-
stoppschal-
terClip nicht angebracht Clip anbringen
26
Sicherung Durchgebrannt Vom Yamaha-Händ- ler warten lassen—
Batterie Entladen Laden80
Mangelhafter Polan-
schluss Gegebenenfalls
nachziehen
80
Pol korrodiert Reinigen oder erneu- ern 80
Starter Defekt Vom Yamaha-Händ-
ler warten lassen —
Motor startet nicht
(Starter dreht) Gashebel Betätigt
Loslassen26
Defekt Vom Yamaha-Händ-
ler warten lassen —
RiDE-Hebel
(EX
DELUXE / EX
LIMITED) Betätigt
Loslassen 26
Defekt Vom Yamaha-Händ-
ler warten lassen —
Kraftstoff Kraftstofftank leer So bald wie möglich tanken45
Alt, verunreinigt Vom Yamaha-Händ- ler warten lassen —
Kraftstofftank Wasser- oder Schmutzrückstände Vo m Ya ma h a - H ä n d-
ler warten lassen
—
Zündkerze Verunreinigt, defekt Vom Yamaha-Händ- ler warten lassen—
Kraftstoff-
Einspritzsys-
tem Kraftstoffpumpe de-
fekt
Vo m Ya ma h a - H ä n d-
ler warten lassen
—
UF3Y75G0.book Page 92 Monday, July 19, 2021 10:02 AM

Fehlerbeseitigung
93

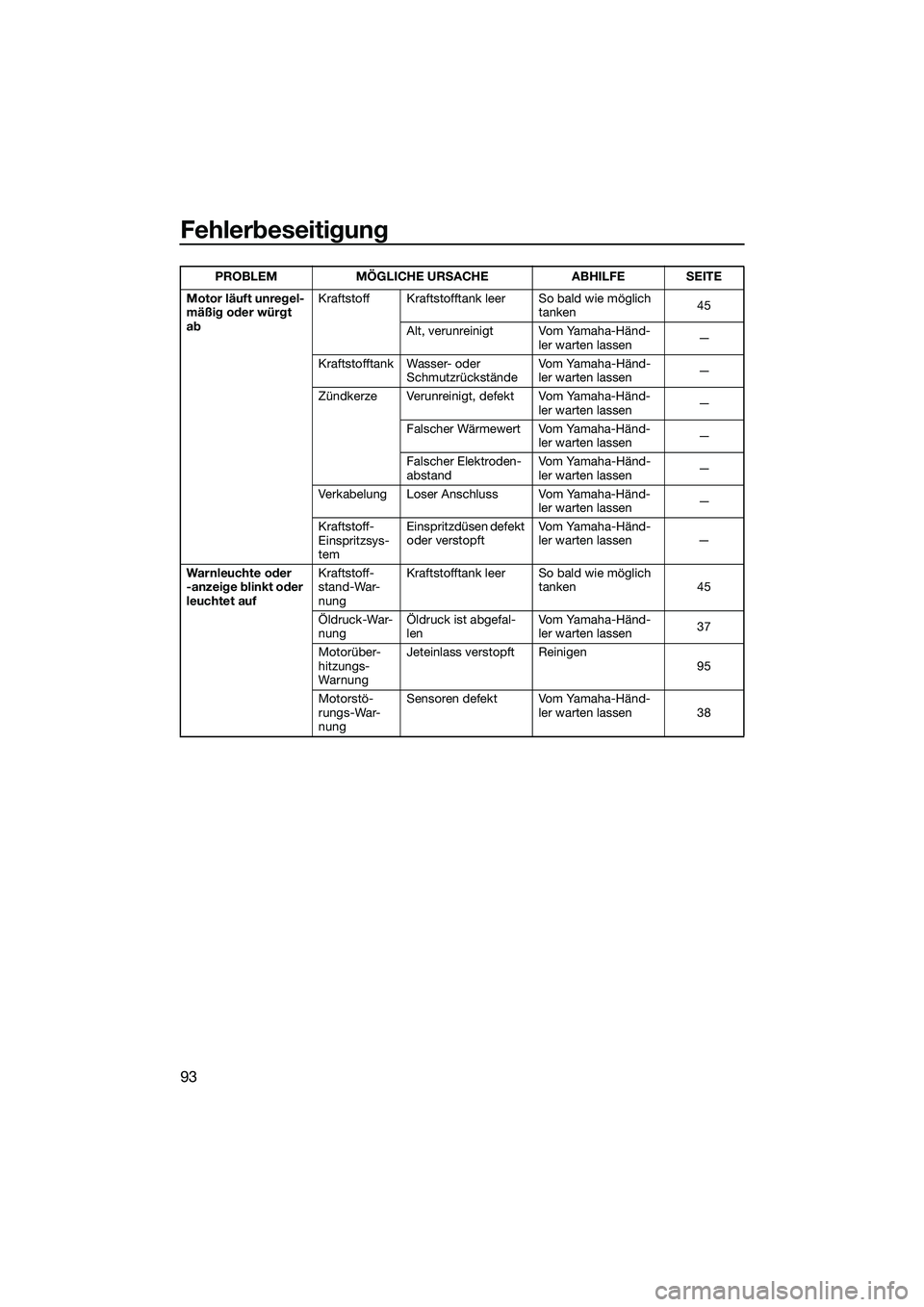

Motor läuft unregel-
mäßig oder würgt
abKraftstoff Kraftstofftank leer So bald wie möglich
tanken45
Alt, verunreinigt Vom Yamaha-Händ- ler warten lassen —
Kraftstofftank Wasser- oder Schmutzrückstände Vo m Ya ma h a - H ä n d-
ler warten lassen
—
Zündkerze Verunreinigt, defekt Vom Yamaha-Händ- ler warten lassen—
Falscher Wärmewert Vom Yamaha-Händ- ler warten lassen —
Falscher Elektroden-
abstand Vo m Ya ma h a - H ä n d-
ler warten lassen
—
Verkabelung Loser Anschluss Vom Yamaha-Händ- ler warten lassen—
Kraftstoff-
Einspritzsys-
tem Einspritzdüsen defekt
oder verstopft
Vo m Ya ma h a - H ä n d-
ler warten lassen —
Warnleuchte oder
-anzeige blinkt oder
leuchtet auf Kraftstoff-
stand-War-
nungKraftstofftank leer So bald wie möglich
tanken 45
Öldruck-War-
nung Öldruck ist abgefal-
len Vo m Ya ma h a - H ä n d-
ler warten lassen
37
Motorüber-
hitzungs-
Warnu ng Jeteinlass verstopft Reinigen
95
Motorstö-
rungs-War-
nung Sensoren defekt Vom Yamaha-Händ-
ler warten lassen 38
PROBLEM MÖGLICHE URSACHE ABHILFE SEITE
UF3Y75G0.book Page 93 Monday, July 19, 2021 10:02 AM

Fehlerbeseitigung
94
Geschwindigkeits-
oder Leistungsver-
lustKavitation Jeteinlass verstopft Reinigen 95
Flügelrad beschä-
digt, verschlissen Vo m Ya ma h a - H ä n d-
ler warten lassen
95
Motorüber-
hitzungs-
Warnu ng Drehzahlbegrenzer
eingeschaltet
Jeteinlass reinigen
und Motor abkühlen
lassen 37
Öldruck-War-
nung Drehzahlbegrenzer
eingeschaltet Öl nachfüllen
37
Zündkerze Verunreinigt, defekt Vom Yamaha-Händ- ler warten lassen—
Falscher Wärmewert Vom Yamaha-Händ- ler warten lassen —
Falscher Elektroden-
abstand Vo m Ya ma h a - H ä n d-
ler warten lassen
—
Verkabelung Loser Anschluss Vom Yamaha-Händ- ler warten lassen—
Kraftstoff Alt, verunreinigt Vom Yamaha-Händ- ler warten lassen—
Luftfilter Verstopft Vom Yamaha-Händ- ler warten lassen—
Verö lt Vom Yamaha-Händ- ler warten lassen —
Gashebel Defekt Vom Yamaha-Händ- ler warten lassen—
PROBLEM MÖGLICHE URSACHE ABHILFE SEITE
UF3Y75G0.book Page 94 Monday, July 19, 2021 10:02 AM

Fehlerbeseitigung
95
GJU34625

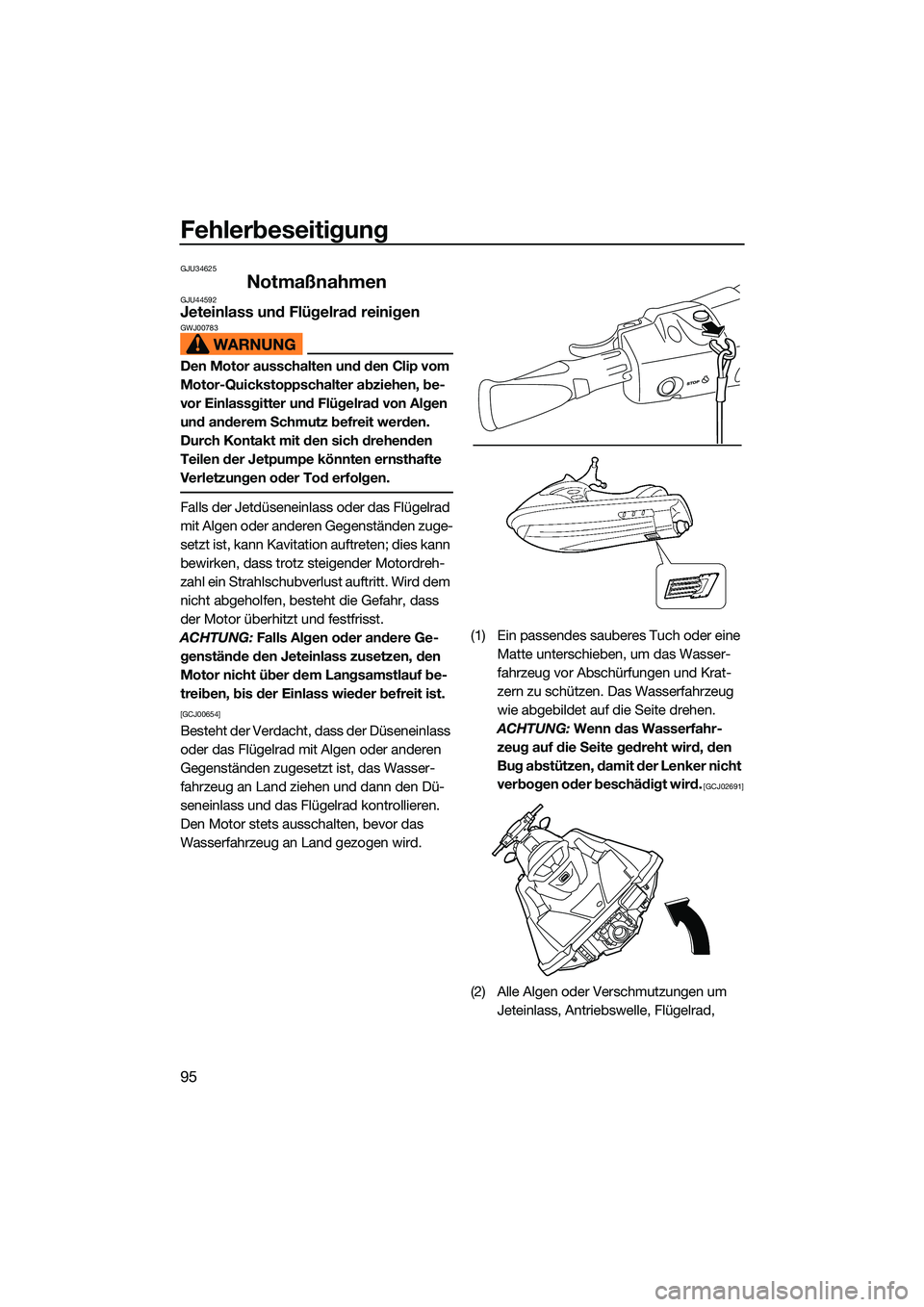

NotmaßnahmenGJU44592Jeteinlass und Flügelrad reinigenGWJ00783
Den Motor ausschalten und den Clip vom
Motor-Quickstoppschalter abziehen, be-
vor Einlassgitter und Flügelrad von Algen
und anderem Schmutz befreit werden.
Durch Kontakt mit den sich drehenden
Teilen der Jetpumpe könnten ernsthafte
Verletzungen oder Tod erfolgen.
Falls der Jetdüseneinlass oder das Flügelrad
mit Algen oder anderen Gegenständen zuge-
setzt ist, kann Kavitation auftreten; dies kann
bewirken, dass trotz steigender Motordreh-
zahl ein Strahlschubverlust auftritt. Wird dem
nicht abgeholfen, besteht die Gefahr, dass
der Motor überhitzt und festfrisst.
ACHTUNG: Falls Algen oder andere Ge-
genstände den Jeteinlass zusetzen, den
Motor nicht über dem Langsamstlauf be-
treiben, bis der Einlass wieder befreit ist.

[GCJ00654]
Besteht der Verdacht, dass der Düseneinlass
oder das Flügelrad mit Algen oder anderen
Gegenständen zugesetzt ist, das Wasser-
fahrzeug an Land ziehen und dann den Dü-
seneinlass und das Fl ügelrad kontrollieren.
Den Motor stets ausschalten, bevor das
Wasserfahrzeug an Land gezogen wird. (1) Ein passendes sauberes Tuch oder eine
Matte unterschieben, um das Wasser-
fahrzeug vor Abschürfungen und Krat-
zern zu schützen. Das Wasserfahrzeug
wie abgebildet auf die Seite drehen.
ACHTUNG: Wenn das Wasserfahr-
zeug auf die Seite gedreht wird, den
Bug abstützen, damit der Lenker nicht
verbogen oder beschädigt wird.
[GCJ02691]
(2) Alle Algen oder Verschmutzungen um Jeteinlass, Antriebswelle, Flügelrad,
UF3Y75G0.book Page 95 Monday, July 19, 2021 10:02 AM

Fehlerbeseitigung
96
Pumpengehäuse und Jetdüse herum be-
seitigen.
Bei schwer zu entfernenden Gegenstän-
den den Yamaha-Händler zu Rate zie-
hen.

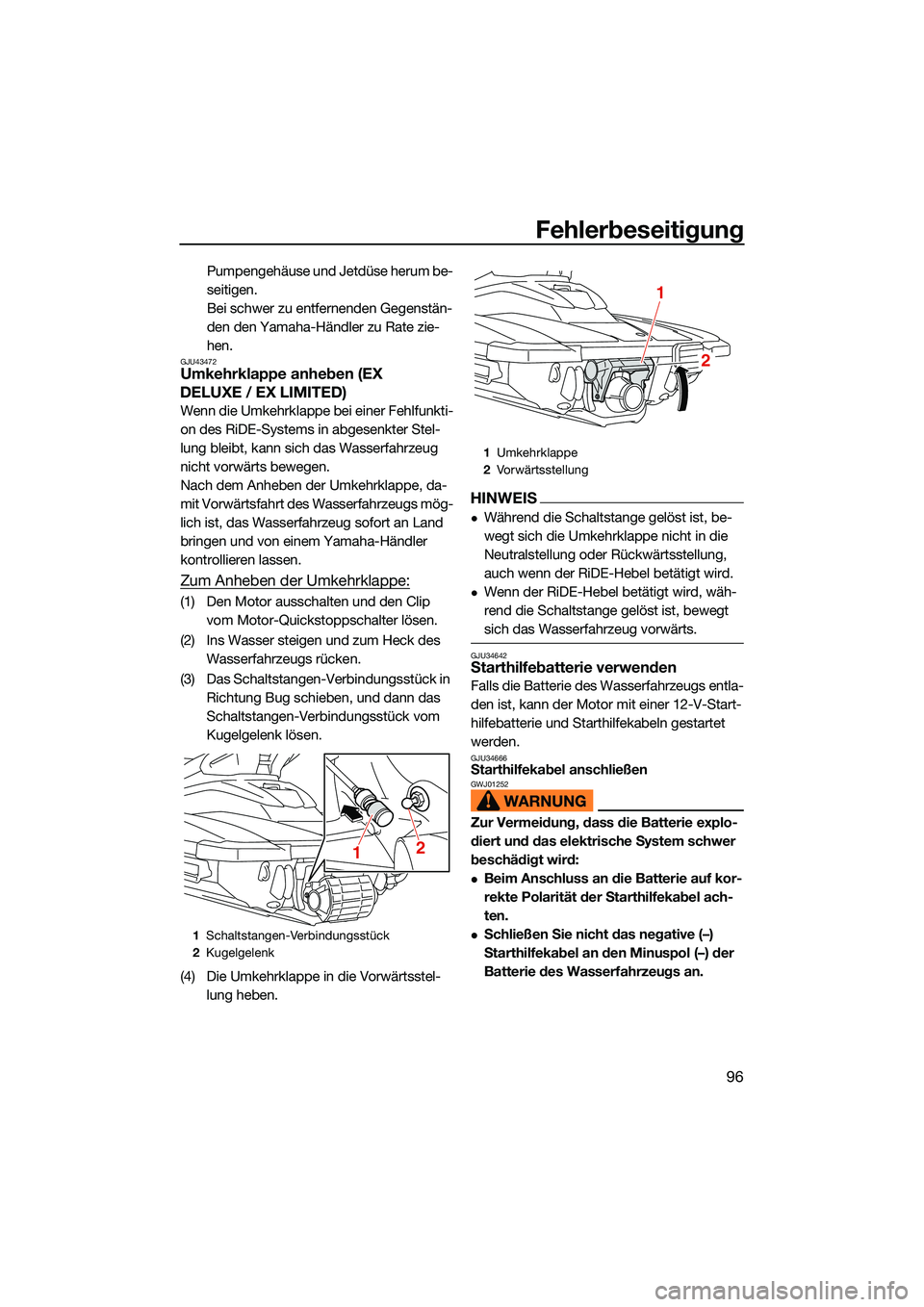

GJU43472Umkehrklappe anheben (EX
DELUXE / EX LIMITED)
Wenn die Umkehrklappe bei einer Fehlfunkti-
on des RiDE-Systems in abgesenkter Stel-
lung bleibt, kann sich das Wasserfahrzeug
nicht vorwärts bewegen.
Nach dem Anheben der Umkehrklappe, da-
mit Vorwärtsfahrt des Wasserfahrzeugs mög-
lich ist, das Wasserfahrzeug sofort an Land
bringen und von einem Yamaha-Händler
kontrollieren lassen.
Zum Anheben der Umkehrklappe:
(1) Den Motor ausschalten und den Clip
vom Motor-Quickstoppschalter lösen.
(2) Ins Wasser steigen und zum Heck des Wasserfahrzeugs rücken.
(3) Das Schaltstangen-Verbindungsstück in Richtung Bug schieben, und dann das
Schaltstangen-Verbindungsstück vom
Kugelgelenk lösen.
(4) Die Umkehrklappe in die Vorwärtsstel- lung heben.
HINWEIS
Während die Schaltstange gelöst ist, be-
wegt sich die Umkehrklappe nicht in die
Neutralstellung oder Rückwärtsstellung,
auch wenn der RiDE-Hebel betätigt wird.
Wenn der RiDE-Hebel betätigt wird, wäh-
rend die Schaltstange gelöst ist, bewegt
sich das Wasserfahrzeug vorwärts.
GJU34642Starthilfebatterie verwenden
Falls die Batterie des Wasserfahrzeugs entla-
den ist, kann der Motor mit einer 12-V-Start-
hilfebatterie und Starthilfekabeln gestartet
werden.
GJU34666Starthilfekabel anschließenGWJ01252
Zur Vermeidung, dass die Batterie explo-
diert und das elektrische System schwer
beschädigt wird:
Beim Anschluss an die Batterie auf kor-
rekte Polarität der Starthilfekabel ach-
ten.
Schließen Sie nicht das negative (–)
Starthilfekabel an den Minuspol (–) der
Batterie des Wasserfahrzeugs an.1Schaltstangen-Verbindungsstück
2 Kugelgelenk
1 2
1
Umkehrklappe
2 Vorwärtsstellung
1
2
UF3Y75G0.book Page 96 Monday, July 19, 2021 10:02 AM

Fehlerbeseitigung
97
Stellen Sie keinen Kontakt zwischen
dem positiven (+) und dem negativen (–)
Starthilfekabel her.
(1) Das Starthilfe-Pluskabel (+) vom Pluspol der Starthilfebatterie an den Pluspol (+)
der Fahrzeugbatterie anschließen.
(2) Das eine Ende des Starthilfe-Minuska- bels (–) an den Minuspol (–) der Starthil-
febatterie anschließen.
(3) Das andere Ende des Starthilfe-Mi- nuskabels (–) an eine Motorheberschlau-
fe anschließen.
(4) Den Motor starten und dann die Starthil- fekabel in umgekehrter Reihenfolge wie
oben abnehmen. (Informationen zum
Einschalten des Motors siehe Seite 26.)
GJU34717Abschleppen des WasserfahrzeugsGWJ00813
Der Fahrer des schleppenden Bootes
muss die Geschwindigkeit auf ein Mini-
mum beschränken und Verkehr oder
Hindernisse vermeiden, die eine Gefahr
für den Fahrer auf dem Wasserfahrzeug
darstellen könnten.
Das Schlepptau sollte lang genug sein,
damit das Wasserfahrzeug beim Ab-
bremsen nicht mit dem schleppenden
Boot kollidiert.
Wenn das Wasserfahrzeug nicht mehr fahr-
tüchtig ist, kann es an Land geschleppt wer-
den.
Zum Abschleppen des Wasserfahr-
zeugs:
Ein Schlepptau verwenden, das dreimal so
lang ist wie schleppendes und abgeschlepp-
tes Wasserfahrzeug zusammen.
(1) Das Schlepptau sicher an der Bugöse des zu schleppenden Wasserfahrzeugs
befestigen.
(2) Rittlings auf den Sitz sitzen und am Len- ker festhalten, um das Wasserfahrzeug
zu balancieren. ACHTUNG: Der Bug
muss beim Abschleppen aus dem
Wasser ragen, da sonst Wasser den
Motorraum überfluten könnte oder
Wasser in den Motor zurückströmen
könnte, was zu ernsthaften Schäden
am Motor führt.
[GCJ01331]
Das Wasserfahrzeug mit nicht mehr als
8 km/h (5 mph) abschleppen. ACHTUNG:
Das Wasserfahrzeug mit 8 km/h (5 mph)
oder langsamer abschleppen. Andernfalls
könnte Wasser den Motorraum überfluten
1 Plus-Starthilfekabel (+)
2 Starthilfebatterie
3 Minus-Starthilfekabel (–)
4 Motorheberschlaufe
123
4
1Bugöse
1
