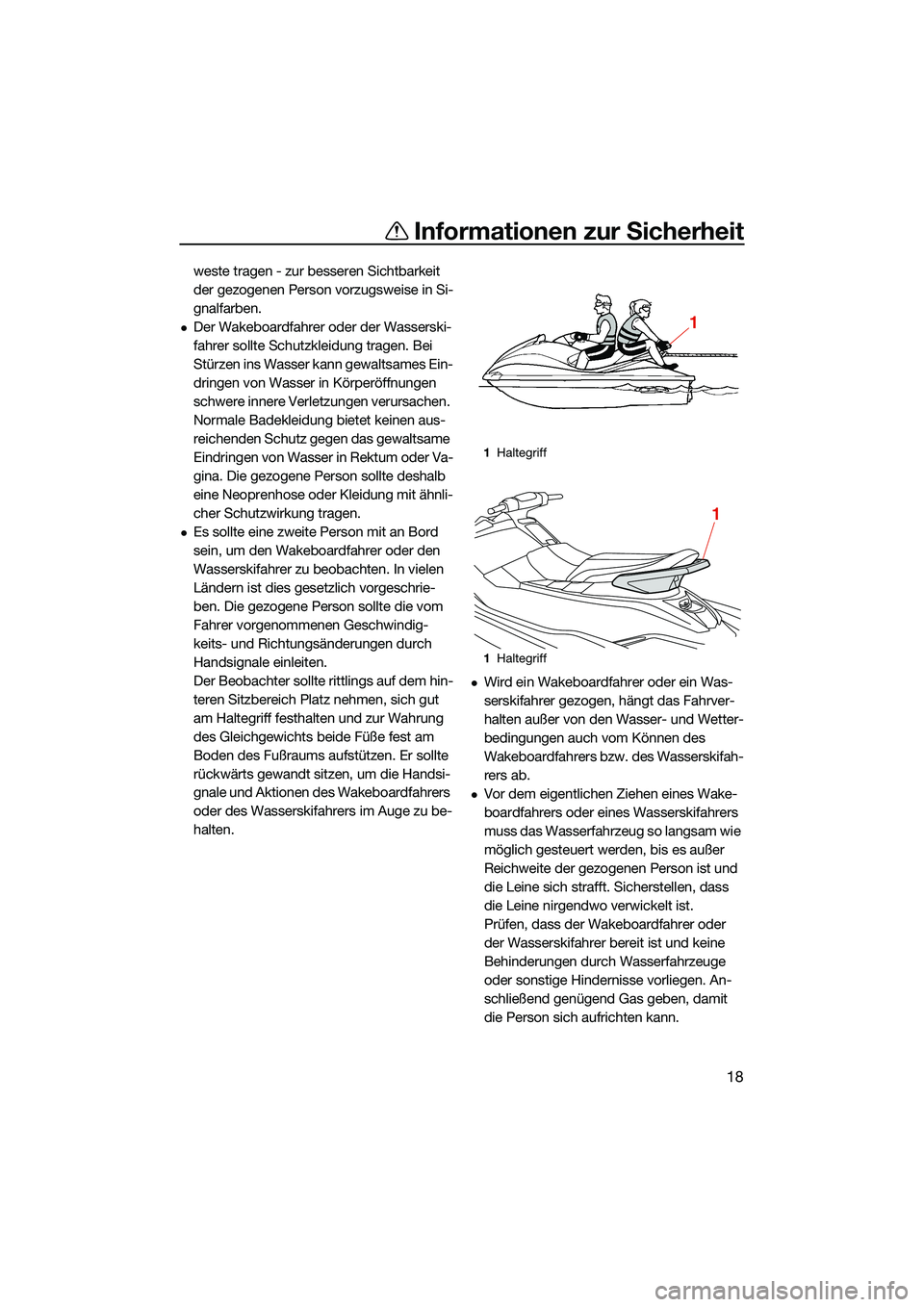

Informationen zur Sicherheit
18
weste tragen - zur besseren Sichtbarkeit
der gezogenen Person vorzugsweise in Si-
gnalfarben.
Der Wakeboardfahrer oder der Wasserski-
fahrer sollte Schutzkleidung tragen. Bei
Stürzen ins Wasser kann gewaltsames Ein-
dringen von Wasser in Körperöffnungen
schwere innere Verletzungen verursachen.
Normale Badekleidung bietet keinen aus-
reichenden Schutz gegen das gewaltsame
Eindringen von Wasser in Rektum oder Va-
gina. Die gezogene Person sollte deshalb
eine Neoprenhose oder Kleidung mit ähnli-
cher Schutzwirkung tragen.
Es sollte eine zweite Person mit an Bord
sein, um den Wakeboardfahrer oder den
Wasserskifahrer zu beobachten. In vielen
Ländern ist dies gesetzlich vorgeschrie-
ben. Die gezogene Person sollte die vom
Fahrer vorgenommenen Geschwindig-
keits- und Richtungsänderungen durch
Handsignale einleiten.
Der Beobachter sollte rittlings auf dem hin-
teren Sitzbereich Platz nehmen, sich gut
am Haltegriff festhalten und zur Wahrung
des Gleichgewichts beide Füße fest am
Boden des Fußraums aufstützen. Er sollte
rückwärts gewandt sitzen, um die Handsi-
gnale und Aktionen des Wakeboardfahrers
oder des Wasserskifahrers im Auge zu be-
halten.
Wird ein Wakeboardfahrer oder ein Was-
serskifahrer gezogen, hängt das Fahrver-
halten außer von den Wasser- und Wetter-
bedingungen auch vom Können des
Wakeboardfahrers bzw. des Wasserskifah-
rers ab.
Vor dem eigentlichen Ziehen eines Wake-
boardfahrers oder eines Wasserskifahrers
muss das Wasserfahrzeug so langsam wie
möglich gesteuert werden, bis es außer
Reichweite der gezogenen Person ist und
die Leine sich strafft. Sicherstellen, dass
die Leine nirgendwo verwickelt ist.
Prüfen, dass der Wakeboardfahrer oder
der Wasserskifahrer bereit ist und keine
Behinderungen durch Wasserfahrzeuge
oder sonstige Hindernisse vorliegen. An-
schließend genügend Gas geben, damit
die Person sich aufrichten kann.
1Haltegriff
1 Haltegriff
1
1
UF3Y75G0.book Page 18 Monday, July 19, 2021 10:02 AM

Informationen zur Sicherheit
19
Gleichmäßige und weite Kurven fahren.
Das Wasserfahrzeug ist in der Lage, sehr
enge Kurven zu fahren, was die Fähigkei-
ten des Wakeboardfahrers oder des Was-
serskifahrers übersteigen könnte. Dafür
sorgen, dass die gezogene Person min-
destens 50 m (164 ft) Abstand, also die
doppelte Länge einer Standard-Wasserski-
leine, zu möglichen Gefahrenquellen ein-
hält.
Die Fahrer von Booten oder anderen Was-
serfahrzeugen bemerken möglicherweise
nicht, dass Sie einen Wakeboardfahrer
oder einen Wasserskifahrer ziehen. Achten
Sie zusammen mit dem Beobachter auf an-
dere in Ihrer Umgebung und fahren Sie mit
angemessener Geschwindigkeit.
Vorsicht: Der Haltegriff des Zugseils kann
zum Wasserfahrzeug zurückschnellen, falls
der Wakeboardfahrer oder der Wasserski-
fahrer stürzt oder sich nicht aufrichten
kann.
Wird statt eines Wakeboardfahrers oder ei-
nes Wasserskifahrers ein großer Gegen-
stand gezogen, wie z.B. ein anderes Boot
oder Wasserfahrzeug, kann dies zu man-
gelhaftem Lenkverhalten und zu Gefahren-
situationen führen. Langsam und vorsichtig
fahren, falls im Notfall ein anderes Boot ge-
zogen werden muss.
GJU30971
Sicherheitsregeln für das Bootfahren
Dieses Yamaha-Wasserfahrzeug wird recht-
lich als Motorboot eingestuft. Die Benutzung
des Wasserfahrzeugs muss in Übereinstim-
mung mit den Gesetzen und Vorschriften ge-
schehen, die für das betreffende Gewässer
gelten.
UF3Y75G0.book Page 19 Monday, July 19, 2021 10:02 AM

Informationen zur Sicherheit
20
GJU30992

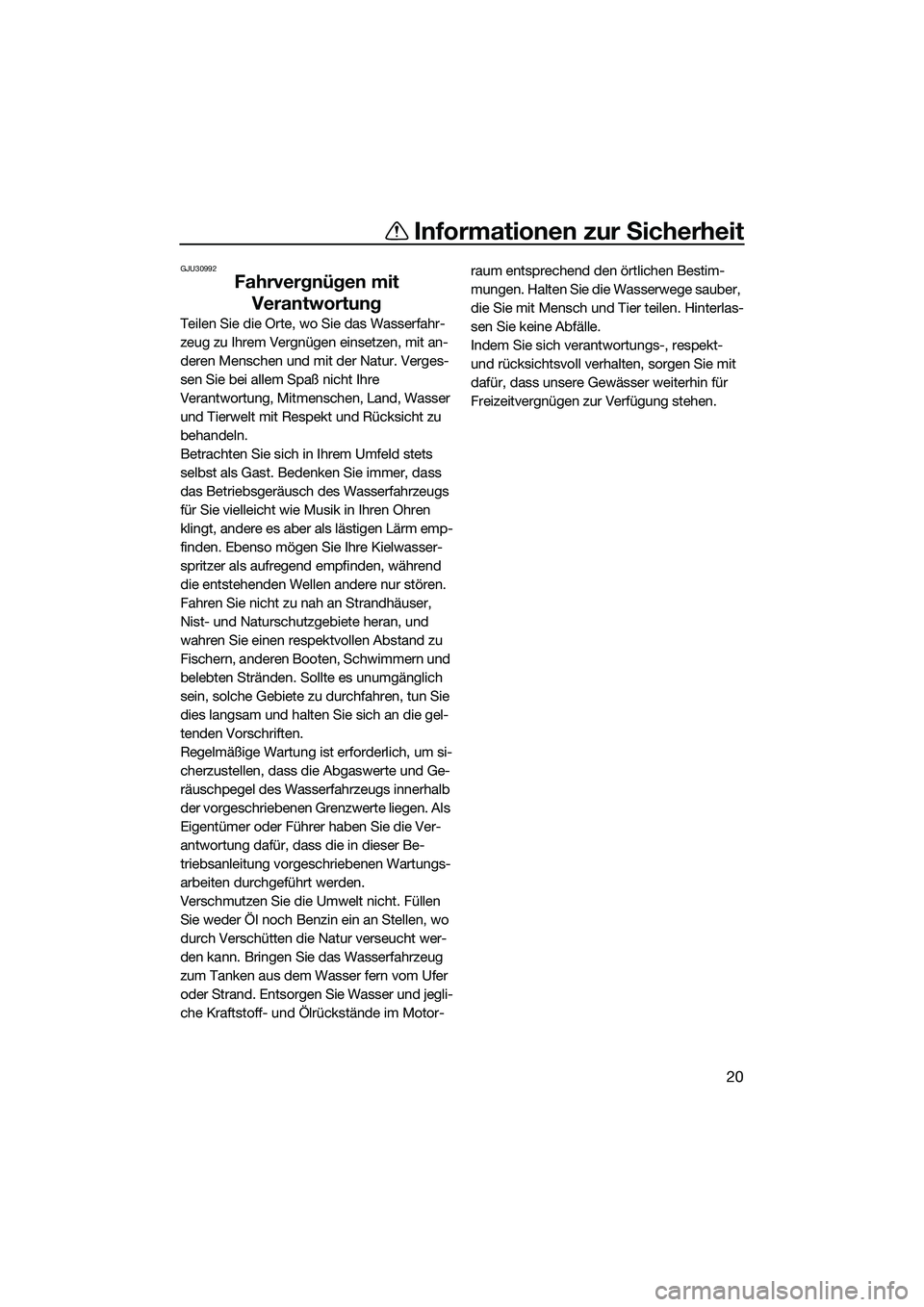

Fahrvergnügen mit Verantwortung
Teilen Sie die Orte, wo Sie das Wasserfahr-
zeug zu Ihrem Vergnügen einsetzen, mit an-
deren Menschen und mit der Natur. Verges-
sen Sie bei allem Spaß nicht Ihre
Verantwortung, Mitmenschen, Land, Wasser
und Tierwelt mit Respekt und Rücksicht zu
behandeln.
Betrachten Sie sich in Ihrem Umfeld stets
selbst als Gast. Bedenken Sie immer, dass
das Betriebsgeräusch des Wasserfahrzeugs
für Sie vielleicht wie Musik in Ihren Ohren
klingt, andere es aber als lästigen Lärm emp-
finden. Ebenso mögen Sie Ihre Kielwasser-
spritzer als aufregend empfinden, während
die entstehenden Wellen andere nur stören.
Fahren Sie nicht zu nah an Strandhäuser,
Nist- und Naturschutzgebiete heran, und
wahren Sie einen respektvollen Abstand zu
Fischern, anderen Booten, Schwimmern und
belebten Stränden. Sollte es unumgänglich
sein, solche Gebiete zu durchfahren, tun Sie
dies langsam und halten Sie sich an die gel-
tenden Vorschriften.
Regelmäßige Wartung ist erforderlich, um si-
cherzustellen, dass die Abgaswerte und Ge-
räuschpegel des Wasserfahrzeugs innerhalb
der vorgeschriebenen Grenzwerte liegen. Als
Eigentümer oder Führer haben Sie die Ver-
antwortung dafür, dass die in dieser Be-
triebsanleitung vorgeschriebenen Wartungs-
arbeiten durchgeführt werden.
Verschmutzen Sie die Umwelt nicht. Füllen
Sie weder Öl noch Benzin ein an Stellen, wo
durch Verschütten die Natur verseucht wer-
den kann. Bringen Sie das Wasserfahrzeug
zum Tanken aus dem Wasser fern vom Ufer
oder Strand. Entsorgen Sie Wasser und jegli-
che Kraftstoff- und Ölrückstände im Motor- raum entsprechend den örtlichen Bestim-
mungen. Halten Sie die Wasserwege sauber,
die Sie mit Mensch und Tier teilen. Hinterlas-
sen Sie keine Abfälle.
Indem Sie sich verantwortungs-, respekt-
und rücksichtsvoll verhalten, sorgen Sie mit
dafür, dass unsere Gewässer weiterhin für
Freizeitvergnügen zur Verfügung stehen.
UF3Y75G0.book Page 20 Monday, July 19, 2021 10:02 AM

Beschreibung
21
GJU43331

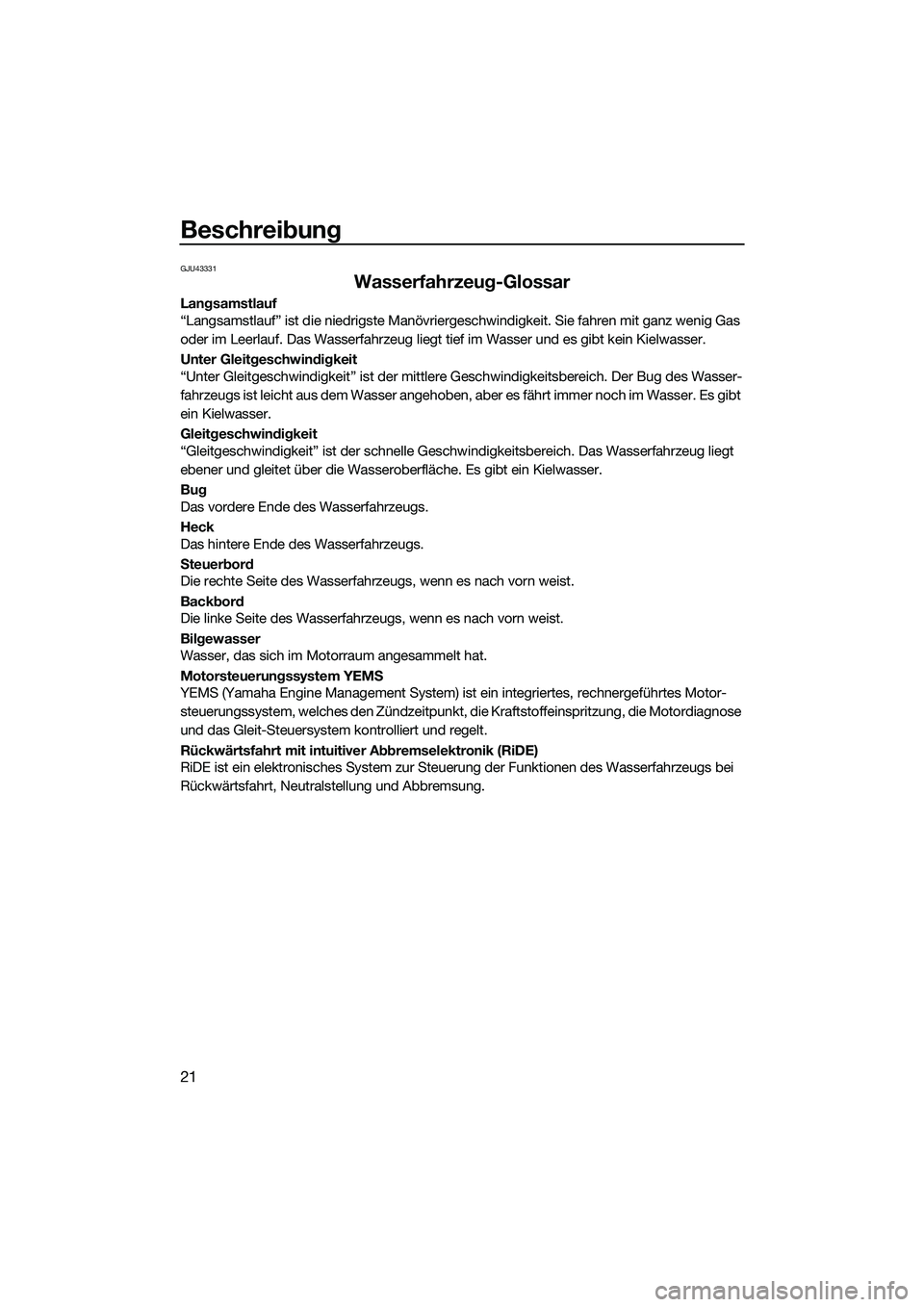

Wasserfahrzeug-Glossar
Langsamstlauf
“Langsamstlauf” ist die niedrigste Manövriergeschwindigkeit. Sie fahren mit ganz wenig Gas
oder im Leerlauf. Das Wasserfahrzeug liegt tief im Wasser und es gibt kein Kielwasser.
Unter Gleitgeschwindigkeit
“Unter Gleitgeschwindigkeit” ist der mittlere Geschwindigkeitsbereich. Der Bug des Wasser-
fahrzeugs ist leicht aus dem Wasser angehoben, aber es fährt immer noch im Wasser. Es gibt
ein Kielwasser.
Gleitgeschwindigkeit
“Gleitgeschwindigkeit” ist der schnelle Geschw indigkeitsbereich. Das Wasserfahrzeug liegt
ebener und gleitet über die Wasseroberfläche. Es gibt ein Kielwasser.
Bug
Das vordere Ende des Wasserfahrzeugs.
Heck
Das hintere Ende des Wasserfahrzeugs.
Steuerbord
Die rechte Seite des Wasserfahrzeugs, wenn es nach vorn weist.
Backbord
Die linke Seite des Wasserfahrzeugs, wenn es nach vorn weist.
Bilgewasser
Wasser, das sich im Motorraum angesammelt hat.
Motorsteuerungssystem YEMS
YEMS (Yamaha Engine Management System) ist ein integriertes, rechnergeführtes Motor-
steuerungssystem, welches den Zündzeitpunkt, die Kraftstoffeinspritzung, die Motordiagnose
und das Gleit-Steuersystem kontrolliert und regelt.
Rückwärtsfahrt mit intuitiver Abbremselektronik (RiDE)
RiDE ist ein elektronisches System zur Steuerung der Funktionen des Wasserfahrzeugs bei
Rückwärtsfahrt, Neutralstellung und Abbremsung.
UF3Y75G0.book Page 21 Monday, July 19, 2021 10:02 AM

Beschreibung
22
GJU31012

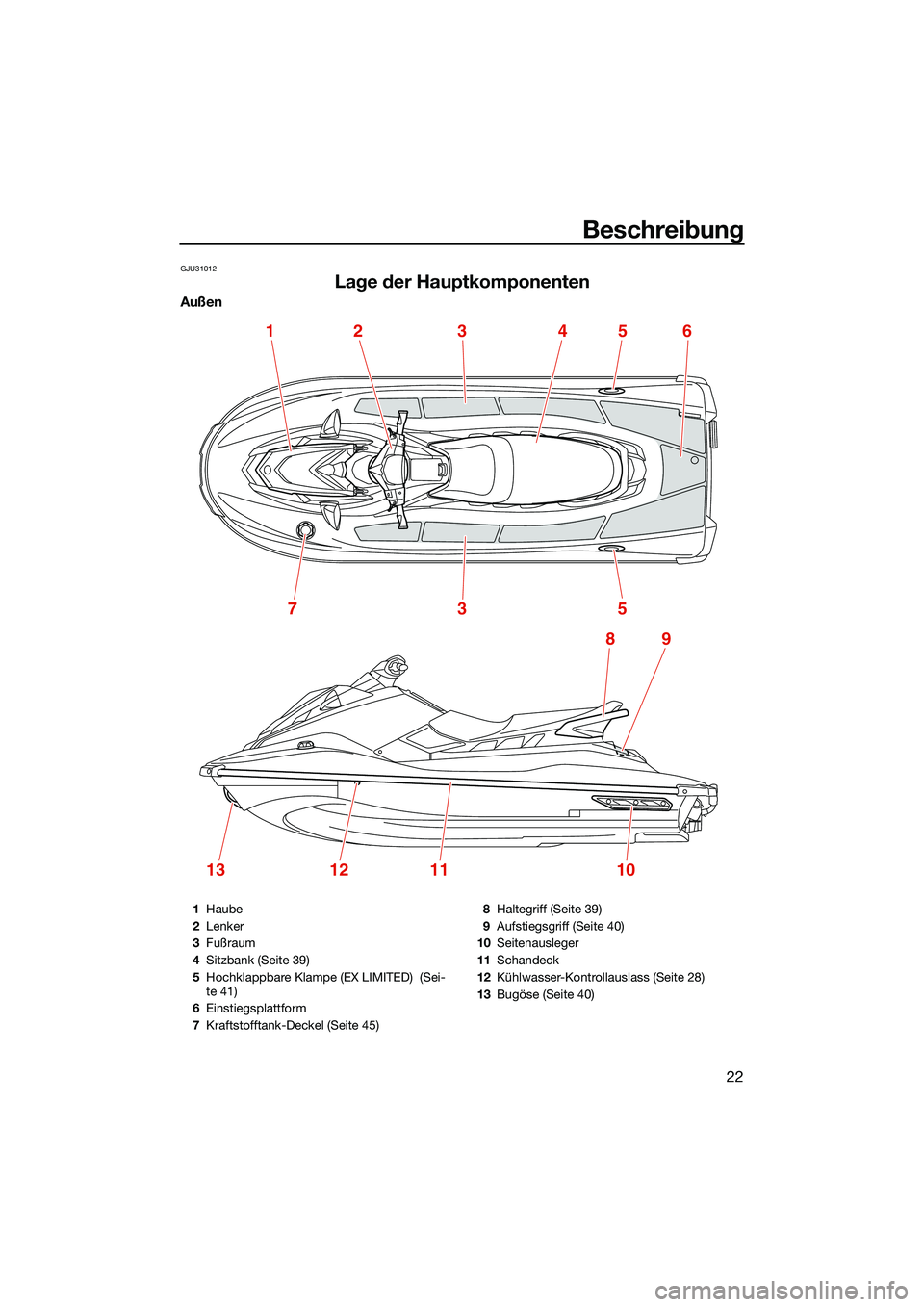

Lage der Hauptkomponenten
Außen
1245
5
89
3
73
13121110
6
1Haube
2 Lenker
3 Fußraum
4 Sitzbank (Seite 39)
5 Hochklappbare Klampe (EX LIMITED) (Sei-
te 41)
6 Einstiegsplattform
7 Kraftstofftank-Deckel (Seite 45) 8
Haltegriff (Seite 39)
9 Aufstiegsgriff (Seite 40)
10 Seitenausleger
11 Schandeck
12 Kühlwasser-Kontrollauslass (Seite 28)
13 Bugöse (Seite 40)
UF3Y75G0.book Page 22 Monday, July 19, 2021 10:02 AM

Beschreibung
23
1
2
3
4
3
4
87
65

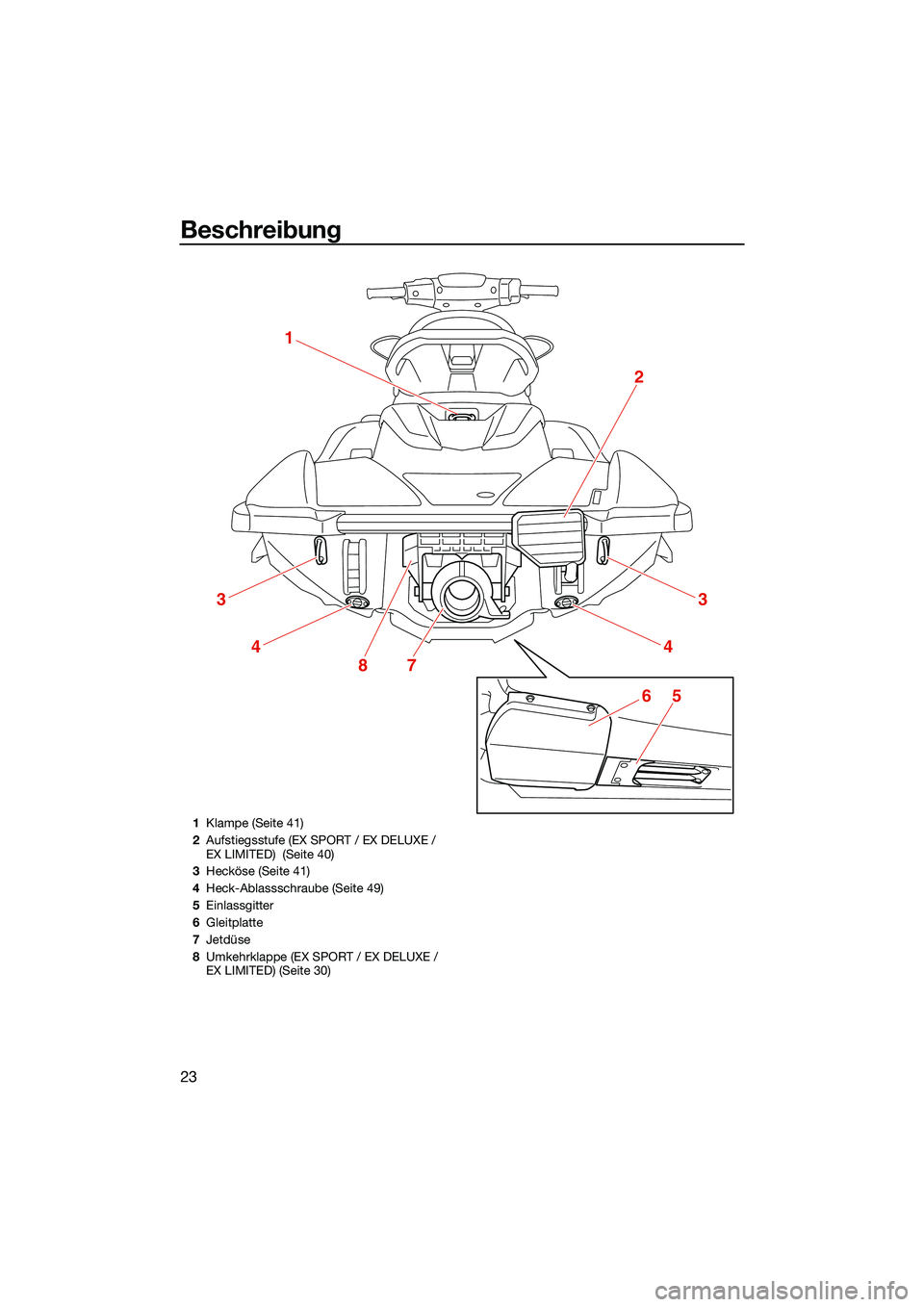

1Klampe (Seite 41)
2 Aufstiegsstufe (EX SPORT / EX DELUXE /
EX LIMITED) (Seite 40)
3 Hecköse (Seite 41)
4 Heck-Ablassschraube (Seite 49)
5 Einlassgitter
6 Gleitplatte
7 Jetdüse
8 Umkehrklappe (EX SPORT / EX DELUXE /
EX LIMITED) (Seite 30)
UF3Y75G0.book Page 23 Monday, July 19, 2021 10:02 AM

Beschreibung
24
12

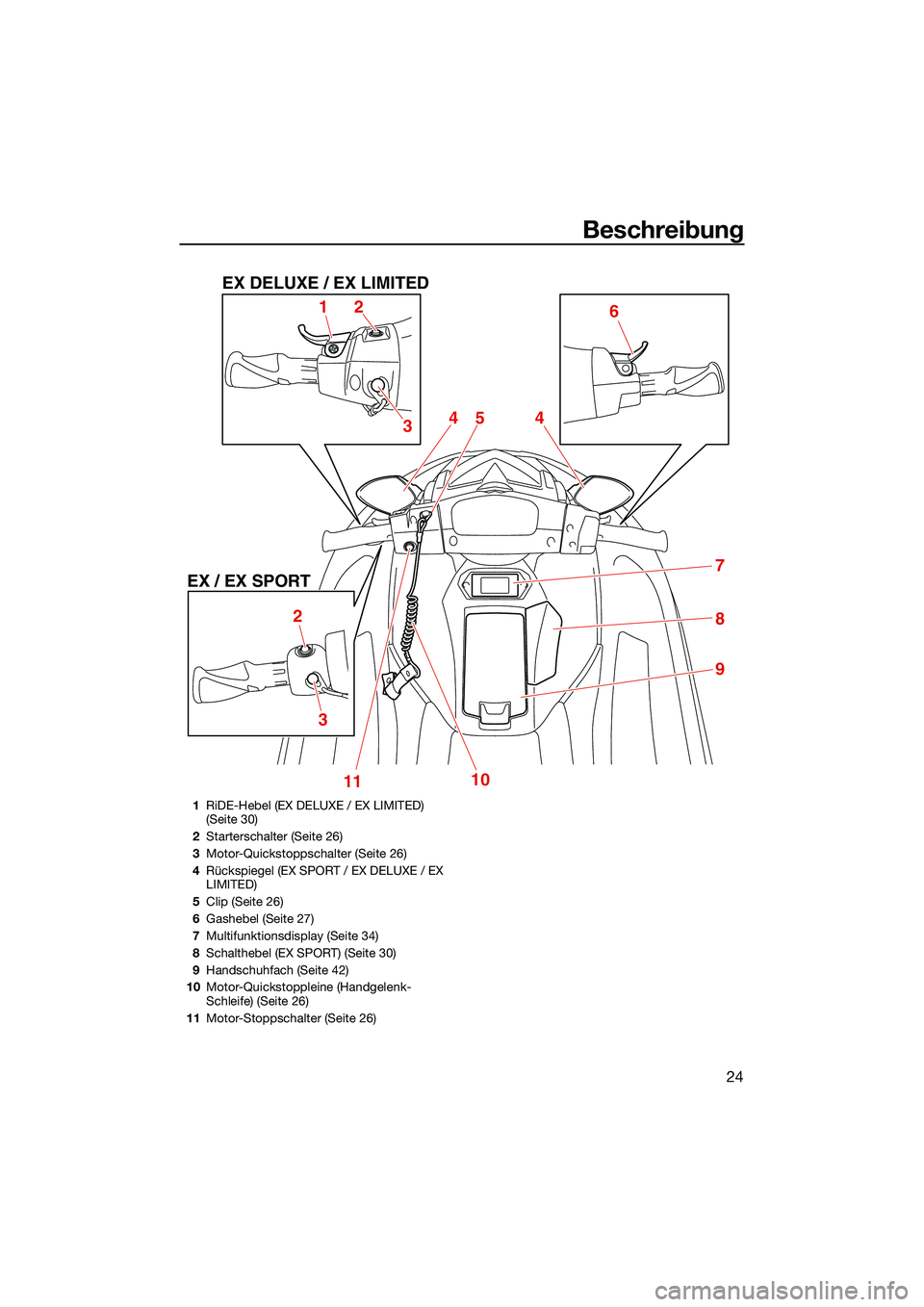

EX DELUXE / EX LIMITED
EX / EX SPORT 2
11 10
3 36
4
7
8
9
4
5
1
RiDE-Hebel (EX DELUXE / EX LIMITED)
(Seite 30)
2 Starterschalter (Seite 26)
3 Motor-Quickstoppschalter (Seite 26)
4 Rückspiegel (EX SPORT / EX DELUXE / EX
LIMITED)
5 Clip (Seite 26)
6 Gashebel (Seite 27)
7 Multifunktionsdisplay (Seite 34)
8 Schalthebel (EX SPORT) (Seite 30)
9 Handschuhfach (Seite 42)
10 Motor-Quickstoppleine (Handgelenk-
Schleife) (Seite 26)
11 Motor-Stoppschalter (Seite 26)
UF3Y75G0.book Page 24 Monday, July 19, 2021 10:02 AM

Beschreibung
25

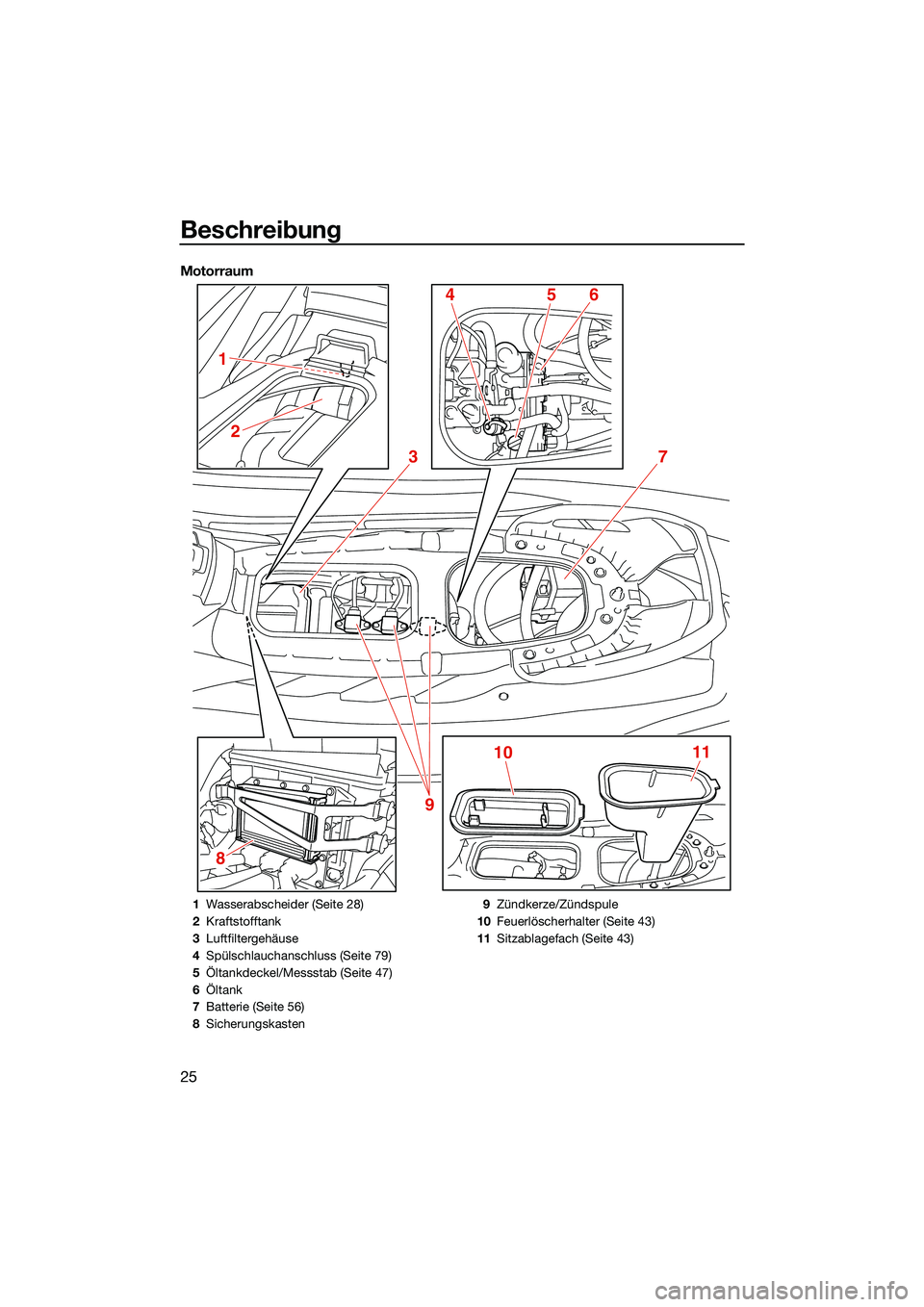

Motorraum
8
3
1011
4
2
1
56
7
9
1 Wasserabscheider (Seite 28)
2 Kraftstofftank
3 Luftfiltergehäuse
4 Spülschlauchanschluss (Seite 79)
5 Öltankdeckel/Messstab (Seite 47)
6 Öltank
7 Batterie (Seite 56)
8 Sicherungskasten 9
Zündkerze/Zündspule
10 Feuerlöscherhalter (Seite 43)
11 Sitzablagefach (Seite 43)
