2022 YAMAHA EX DELUXE Betriebsanleitungen (in German)

Pflege und Lagerung
82
Zum Einlagern der Batterie:
(1) Das Batteriegehäuse mit Leitungswasser reinigen.
(2) Die Batteriepole, falls schmutzig oder korrodiert, mit einer Drahtbürste reini-
gen.
(3) Wasserfestes Fett auf die Batteriepole auftragen.
(4) Die Batterie an einem kühlen, trockenen Ort lagern. ACHTUNG: Das Lagern in
ungeladenem Zustand kann der Bat-
terie bleibende Schäden zufügen. Die
Batterie regelmäßig kontrollieren.

[GCJ00103]
Batterie montieren:
(1) Die Batterie in das Batteriefach einsetzen und die Batteriebänder an den Haltern
einhängen.
(2) Das positive (+) Batteriekabel (rot) an den positiven (+) Batteriepol anschließen.
ACHTUNG: Ein Vertauschen der Bat-
teriekabel beschädigt die elektrischen
Bauteile.
[GCJ00262]
(3) Das negative (–) Batteriekabel (schwarz) an den negativen (–) Batteriepol an-
schließen.
(4) Sicherstellen, dass die Batterie gut ver- ankert ist.1Batterieband
1 Batteriepol
Empfohlenes wasserfestes Fett:
YAMALUBE MARINE
GREASE/Yamaha Grease A
1
1
UF3Y75G0.book Page 82 Monday, July 19, 2021 10:02 AM

Pflege und Lagerung
83
GJU33495
Langfristige LagerungGWJ00332
Das Wasserfahrzeug beim Einlagern im-
mer aufrecht in eine waagerechte Position
stellen, da sonst Kraftstoff in den Motor
oder den Motorraum austreten kann, was
zu einer Brandgefahr führen kann.
Die Lagerung über einen längeren Zeitraum
wie zum Überwintern erfordert vorbeugende
Wartung, um das Wasserfahrzeug vor Verwit-
terung zu schützen. Eine Wartung des Was-
serfahrzeugs durch einen Yamaha-Händler
ist vor der Stilllegung empfehlenswert.
Folgende Arbeiten kann der Eigentümer aller-
dings leicht selbst durchführen.
GJU40763Reinigen
(1) Die Kühlwasserkanäle spülen. (Weitere Angaben zum Spülen der Kühlwasserka-
näle siehe Seite 79.)
HINWEIS
Wenn Sie das Wasserfahrzeug längere Zeit
einlagern möchten, wie zum Beispiel über
den Winter, den Kraftstofftank bis unter den
Rand mit frischem Kraftstoff füllen und Kraft-
stoffstabilisator gemäß Herstelleranweisung
zugeben, dann den Motor starten.
(2) Das Wasserfahrzeug reinigen. (Weitere Angaben zum Reinigen des Wasserfahr-
zeugs siehe Seite 80.)
Den Rumpf mit einem abriebfesten
Wachs wachsen.
GJU44402Schmierung
Bewegliche Bauteile mit wasserfestem Fett
schmieren, damit sie sich reibungslos bewe-
gen.
Steuerseilzug (jetdüsenseitig)
EX SPORT: Schaltseilzug (umkehrklappen-
seitig) und Kugelgelenk
HINWEIS
Vor dem Schmieren den Schaltseilzug vom
Kugelgelenk trennen.
EX DELUXE / EX LIMITED: Schaltstange
(umkehrklappenseitig) und KugelgelenkEmpfohlenes wasserfestes Fett:
YAMALUBE MARINE
GREASE/Yamaha Grease A
UF3Y75G0.book Page 83 Monday, July 19, 2021 10:02 AM

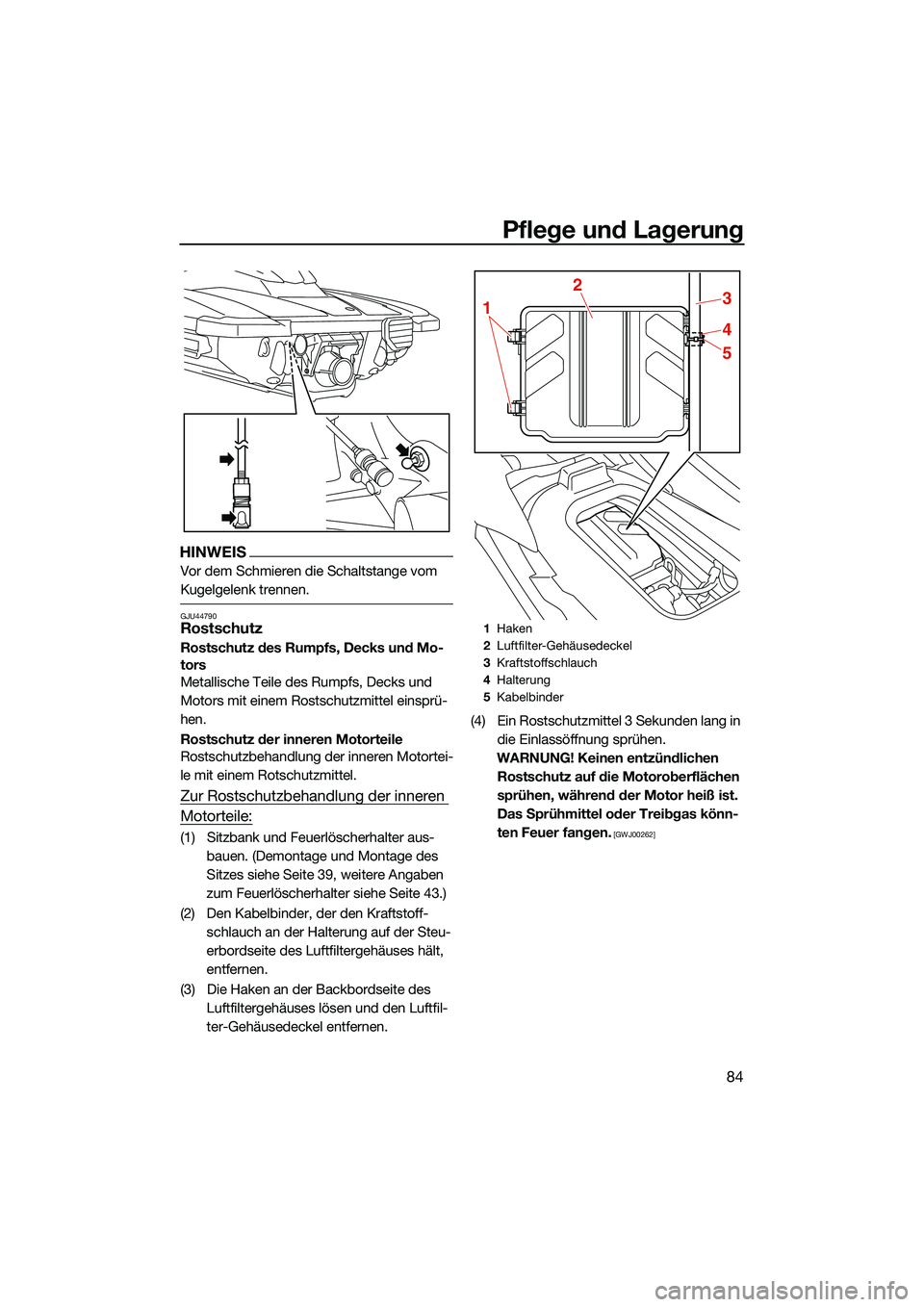

Pflege und Lagerung
84
HINWEIS
Vor dem Schmieren die Schaltstange vom
Kugelgelenk trennen.
GJU44790Rostschutz
Rostschutz des Rumpfs, Decks und Mo-
tors
Metallische Teile des Rumpfs, Decks und
Motors mit einem Rostschutzmittel einsprü-
hen.
Rostschutz der inneren Motorteile
Rostschutzbehandlung der inneren Motortei-
le mit einem Rotschutzmittel.
Zur Rostschutzbehandlung der inneren
Motorteile:
(1) Sitzbank und Feuerlöscherhalter aus-bauen. (Demontage und Montage des
Sitzes siehe Seite 39, weitere Angaben
zum Feuerlöscherhalter siehe Seite 43.)
(2) Den Kabelbinder, der den Kraftstoff- schlauch an der Halterung auf der Steu-
erbordseite des Luftfiltergehäuses hält,
entfernen.
(3) Die Haken an der Backbordseite des Luftfiltergehäuses lösen und den Luftfil-
ter-Gehäusedeckel entfernen. (4) Ein Rostschutzmittel 3 Sekunden lang in
die Einlassöffnung sprühen.
WARNUNG! Keinen entzündlichen Rostschutz auf die Motoroberflächen
sprühen, während der Motor heiß ist.
Das Sprühmittel oder Treibgas könn-
ten Feuer fangen. [GWJ00262]
1 Haken
2 Luftfilter-Gehäusedeckel
3 Kraftstoffschlauch
4 Halterung
5 Kabelbinder
1
23
4
5
UF3Y75G0.book Page 84 Monday, July 19, 2021 10:02 AM

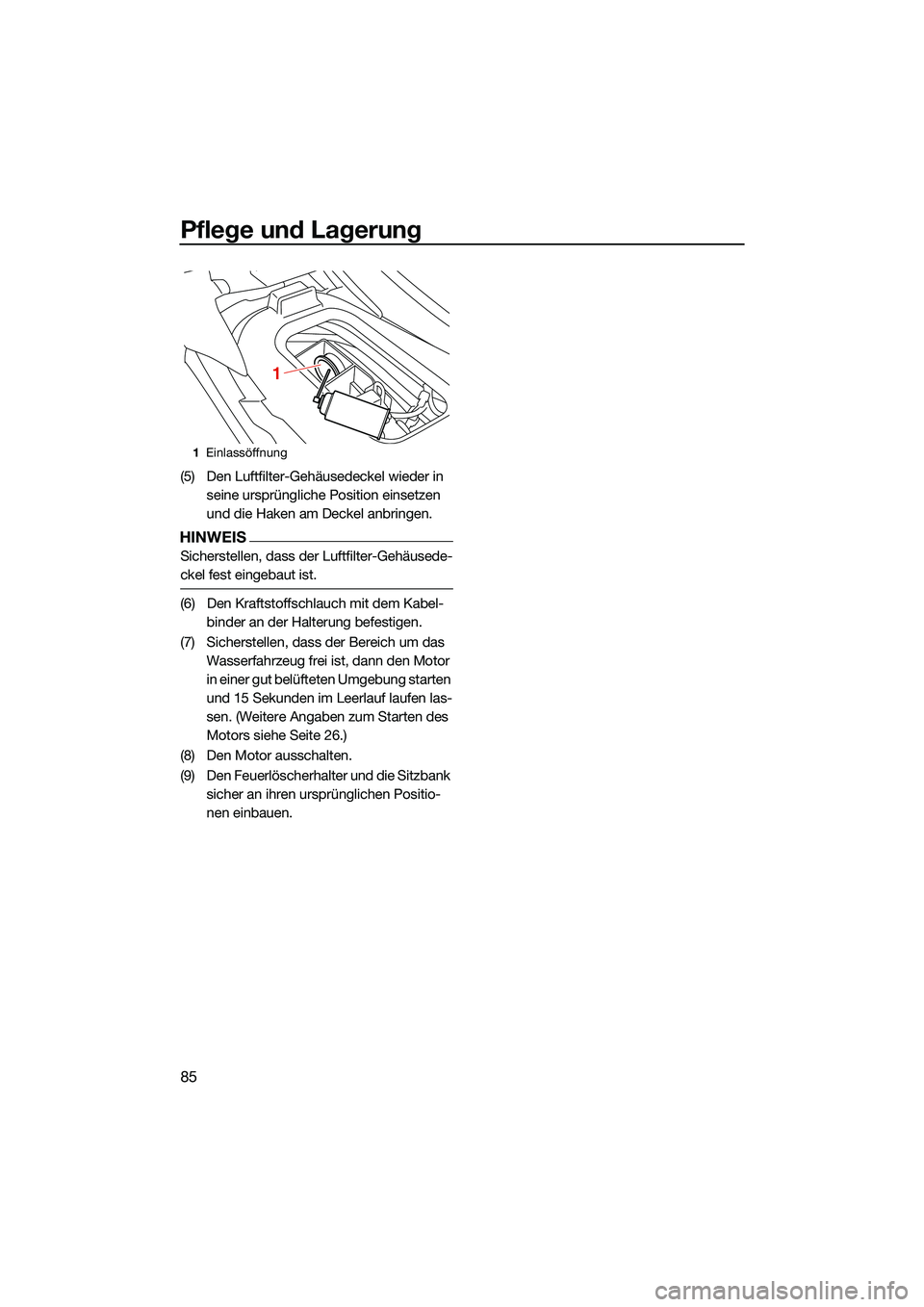

Pflege und Lagerung
85
(5) Den Luftfilter-Gehäusedeckel wieder in seine ursprüngliche Position einsetzen
und die Haken am Deckel anbringen.
HINWEIS
Sicherstellen, dass der Luftfilter-Gehäusede-
ckel fest eingebaut ist.
(6) Den Kraftstoffschlauch mit dem Kabel-binder an der Halterung befestigen.
(7) Sicherstellen, dass der Bereich um das Wasserfahrzeug frei ist, dann den Motor
in einer gut belüfteten Umgebung starten
und 15 Sekunden im Leerlauf laufen las-
sen. (Weitere Angaben zum Starten des
Motors siehe Seite 26.)
(8) Den Motor ausschalten.
(9) Den Feuerlöscherhalter und die Sitzbank sicher an ihren ursprünglichen Positio-
nen einbauen.
1Einlassöffnung
1
UF3Y75G0.book Page 85 Monday, July 19, 2021 10:02 AM

Wartungsarbeiten
86
GJU3376A
Wartung
Regelmäßige Inspektionen und Schmierung
hält Ihr Wasserfahrzeug im sichersten und ef-
fektivsten Zustand. Daher muss darauf ge-
achtet werden, dass die regelmäßigen War-
tungsarbeiten durchgeführt werden. Die
Sicherheit unterliegt der Verantwortung des
Eigentümers des Wasserfahrzeugs. Die ord-
nungsgemäße Wartung muss durchgeführt
werden, damit Abgaswerte und Geräuschpe-
gel innerhalb der zulässigen Grenzwerte blei-
ben. Die wichtigsten Punkte der Inspektion
und Schmierung des Wasserfahrzeugs wer-
den auf den folgenden Seiten beschrieben.
Originale Yamaha-Ersatzteile und optionales
Zubehör für Ihr Wasserfahrzeug erhalten Sie
von Ihrem Yamaha-Händler.
Denken Sie daran, dass Defekte, die aus der
Montage von Teilen oder Zubehör entstehen,
deren Qualität nicht den Originalteilen von
Yamaha entspricht, nicht von der beschränk- ten Garantie abgedeckt sind.
Wartung, Austausch und Reparatur des
Abgasreinigungssystems und dessen
Bauteile dürfen von einer Marinemotor-
werkstatt oder von Einzelpersonen ausge-
führt werden. Garantiereparaturen müs-
sen jedoch von einem autorisierten
Yamaha Marine-Händler durchgeführt werden.
GWJ00312
Falls nicht anders vorgeschrieben, darauf
achten, dass der Motor bei der Wartung
ausgeschaltet ist. Wenn keine Erfahrung
im Warten von Maschinen besteht, sollte
diese Arbeit von einem Yamaha-Händler
oder einem anderen qualifizierten Mecha-
niker ausgeführt werden.
UF3Y75G0.book Page 86 Monday, July 19, 2021 10:02 AM

Wartungsarbeiten
87
GJU43103Tabelle der Wartungsintervalle
Die Tabelle der Wartungsintervalle liefert allgemeine Richtlinien für die regelmäßige Wartung.
Lassen Sie die Kontrollen in der folgenden Tabelle von einem Yamaha-Händler durchführen.
In Abhängigkeit der Einsatzbedingungen kann es allerdings notwendig werden, die Wartungs-
intervalle zu verkürzen. Falls Sie weitere Fragen haben, ziehen Sie einen Yamaha-Händler zu
Rate.
Diese “ √”-Markierung bezeichnet Punkte, die von einem Yamaha-Händler kontrolliert und ge-
wartet werden müssen.
Bezeichnung BetriebNach
den ers- ten Danach alle
Seite
10 Stun- den 50 Be-
triebs-
stunden bzw. 12
Monate *1 100 Be-
triebs-
stunden bzw. 12
Monate *1 200 Be-
triebs-
stunden bzw. 24
Monate *1
Kraftstoffleitung Kraftstoffschläuche und
Klemmen prüfen
√
—
Kraftstofftankde-
ckel/Wasserab-
scheider O-Ringe auf Risse und
Verformung kontrollieren
√
—
Kraftstofftank Einbau und Halteriemen
kontrollieren
√
—
Wassereinlasssieb Auf Verstopfung und Be-
schädigung kontrollieren
√
—
Kühlwasserschläu-
che Auf Schäden und Lecks
kontrollieren und Klem-
men kontrollieren
√
—
Motoröl Erneuern √√ 89
Ölfilter Erneuern √89
Zündkerzen Kontrollieren √√ —
Batterie Ladezustand, Pole und
Batteriebänder kontrollie-
ren √
—
Batteriekabel Pole kontrollieren √—
Lenkergelenk Funktion prüfen und auf
Lockerheit untersuchen
√√
—
Steuerzug Außenseite und Anschlüs-
se kontrollieren, und
schmieren √
—
Schalthebel (EX
SPORT) Außenseite und Anschlüs-
se kontrollieren, und
schmieren
√
—
UF3Y75G0.book Page 87 Monday, July 19, 2021 10:02 AM

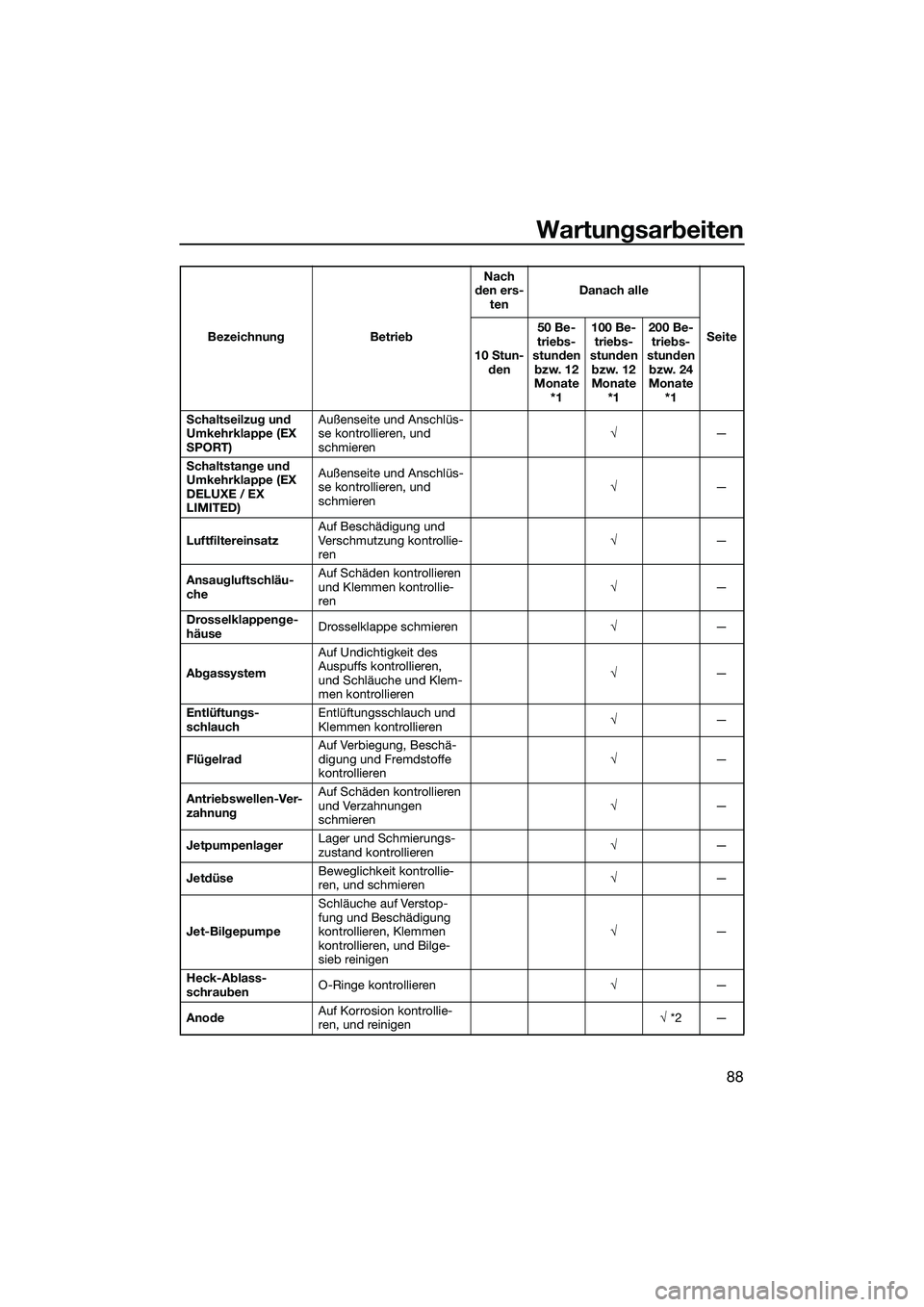

Wartungsarbeiten
88
Schaltseilzug und
Umkehrklappe (EX
SPORT)Außenseite und Anschlüs-
se kontrollieren, und
schmieren
√
—
Schaltstange und
Umkehrklappe (EX
DELUXE / EX
LIMITED) Außenseite und Anschlüs-
se kontrollieren, und
schmieren
√
—
Luftfiltereinsatz Auf Beschädigung und
Verschmutzung kontrollie-
ren √
—
Ansaugluftschläu-
che Auf Schäden kontrollieren
und Klemmen kontrollie-
ren
√
—
Drosselklappenge-
häuse Drosselklappe schmieren
√—
Abgassystem Auf Undichtigkeit des
Auspuffs kontrollieren,
und Schläuche und Klem-
men kontrollieren
√
—
Entlüftungs-
schlauch Entlüftungsschlauch und
Klemmen kontrollieren
√
—
Flügelrad Auf Verbiegung, Beschä-
digung und Fremdstoffe
kontrollieren √
—
Antriebswellen-Ver-
zahnung Auf Schäden kontrollieren
und Verzahnungen
schmieren
√
—
Jetpumpenlager Lager und Schmierungs-
zustand kontrollieren
√
—
Jetdüse Beweglichkeit kontrollie-
ren, und schmieren
√
—
Jet-Bilgepumpe Schläuche auf Verstop-
fung und Beschädigung
kontrollieren, Klemmen
kontrollieren, und Bilge-
sieb reinigen √
—
Heck-Ablass-
schrauben O-Ringe kontrollieren
√—
Anode Auf Korrosion kontrollie-
ren, und reinigen
√
*2 —
Bezeichnung Betrieb
Nach
den ers- ten Danach alle
Seite
10 Stun- den 50 Be-
triebs-
stunden bzw. 12
Monate *1 100 Be-
triebs-
stunden bzw. 12
Monate *1 200 Be-
triebs-
stunden bzw. 24
Monate *1
UF3Y75G0.book Page 88 Monday, July 19, 2021 10:02 AM

Wartungsarbeiten
89
*1: Was zuerst eintritt.
*2: Alle 200 Betriebsstunden kontrollieren.
Vor Durchführung der regelmäßigen Wartungsarbeiten die Kontrollen vor Fahrtbeginn und die
Kontrollen nach dem Fahren durchführen.
GJU36943Motoröl und ÖlfilterGWJ00341
Das Motoröl bleibt nach dem Ausschalten
des Motors noch sehr heiß. Falls Motoröl
mit der Haut oder Kleidung in Berührung
kommt, könnten Verbrennungen erfolgen.
GCJ00992
Den Motor nicht mit zu viel oder zu wenig
Öl betreiben, andernfalls kann der Motor
Schaden nehmen.
Es wird empfohlen, das Motoröl und den Mo-
torölfilter von einem Yamaha-Händler wech-
seln zu lassen. Wenn Sie sich jedoch ent-
scheiden, Öl und Filter selbst zu wechseln,
befragen Sie einen Yamaha-Händler.
Ventilspiel Kontrollieren und einstel-
len
√
*2 —
Gummikupplung Auf Risse, Vertiefungen,
Lockerheit und Geräusch-
entwicklung kontrollieren √
—
Motorhalterung Auf Beschädigung und
Ablösung kontrollieren
√
—
Bezeichnung Betrieb
Nach
den ers- ten Danach alle
Seite
10 Stun- den 50 Be-
triebs-
stunden bzw. 12
Monate *1 100 Be-
triebs-
stunden bzw. 12
Monate *1 200 Be-
triebs-
stunden bzw. 24
Monate *1
