2022 TOYOTA YARIS CROSS kontrolky

2
CV Owner's Manual_Europe_M52N20_cz
OBSAH
Pro vaši informaci ............................6
Jak číst tuto příručku .......................9
Jak vyhledávat...............................10
Obrazový rejstřík ...........................12
1-1. Pro bezpečné používání
Před jízdou............................28
Pro bezpečnou jízdu .............29
Bezpečnostní pásy ...............31
SRS airbagy..........................34
Pokyny týkající se výfukových
plynů ...................................42
1-2. Bezpečnost dětí
Systém manuálního zapnutí/
vypnutí airbagů ...................43
Jízda s dětmi.........................45
Dětské zádržné systémy.......45
1-3. Asistence v případě nouze
eCall......................................64
1-4. Zabezpečovací systém
Systém imobilizéru motoru ...73
Systém dvojitého zamykání ..74
Alarm ....................................752-1. Přístrojová deska
Výstražné kontrolky
a indikátory .........................78
Přístroje a ukazatelé
(4,2palcový displej) .............82
Přístroje a ukazatelé
(7palcový displej) ................86
Multiinformační displej
(4,2palcový displej) .............91
Multiinformační displej
(7palcový displej) ................97
Projekční displej..................104
Informace o spotřebě paliva .109
3-1. Informace o klíčích
Klíče ....................................114
3-2. Otevírání, zavírání a zamykání
dveří
Boční dveře.........................118
Zadní dveře.........................123
Systém Smart Entry & Start .136
3-3. Seřízení sedadel
Přední sedadla....................141
Zadní sedadla .....................142
Opěrky hlavy .......................144
3-4. Seřízení volantu a zrcátek
Volant ..................................147
Vnitřní zpětné zrcátko .........148
Vnější zpětná zrcátka .........150
3-5. Otevírání a zavírání oken
Elektricky ovládaná okna ....152
1Bezpečnost a zabezpečení
2Informace o stavu vozidla
a indikátory
3Před jízdou

14
CV Owner's Manual_Europe_M52N20_cz
Obrazový rejstřík
■Přístrojový panel (vozidla s levostranným řízením)
Spínač motoru ....................................................................... S.170, 172
Startování motoru/přepínání poloh*1............................................... S.170
Startování motoru/přepínání režimů*2............................................. S.172
Nouzové vypnutí motoru ......................................... ........................ S.394
Když nelze nastartovat motor ................................... ...................... S.435
Výstražná hlášení .............................................. ............................. S.412
Řadicí páka .................................................... ........................ S.176, 181
Změna zařazené polohy .......................................... ............... S.176, 181
Pokyny pro tažení .............................................. ............................. S.396
Když nelze pohybovat řadicí pákou*3............................................. S.178
Přístroje ...................................................... ............................... S.82, 86
Údaje přístrojů/seřízení osvět lení přístrojového panelu .............. S.82, 86
Výstražné kontrolky/indikáto ry .......................................................... S.78
Když se rozsvítí výstražná kont rolka............................................... S.402

21
CV Owner's Manual_Europe_M52N20_cz
Obrazový rejstřík
■Přístrojový panel (vozidla s pravostranným řízením)
Spínač motoru ....................................................................... S.170, 172
Startování motoru/přepínání poloh*1............................................... S.170
Startování motoru/přepínání režimů*2............................................. S.172
Nouzové vypnutí motoru ......................................... ........................ S.394
Když nelze nastartovat motor ................................... ...................... S.435
Výstražná hlášení .............................................. ............................. S.412
Řadicí páka .................................................... ........................ S.176, 181
Změna zařazené polohy .......................................... ............... S.176, 181
Pokyny pro tažení .............................................. ............................. S.396
Když nelze pohybovat řadicí pákou*3............................................. S.178
Přístroje ...................................................... ............................... S.82, 86
Údaje přístrojů/seřízení osvět lení přístrojového panelu .............. S.82, 86
Výstražné kontrolky/indikáto ry .......................................................... S.78
Když se rozsvítí výstražná kont rolka............................................... S.402

2
77
CV Owner's Manual_Europe_M52N20_cz
2
Informace o stavu vozidla a indikátory
Informace o stavu vozidla
a indikátory
2-1. Přístrojová deska
Výstražné kontrolky
a indikátory .......................78
Přístroje a ukazatelé
(4,2palcový displej) ...........82
Přístroje a ukazatelé
(7palcový displej) ..............86
Multiinformační displej
(4,2palcový displej) ...........91
Multiinformační displej
(7palcový displej) ..............97
Projekční displej ...............104
Informace o spotřebě
paliva ..............................109

78
CV Owner's Manual_Europe_M52N20_cz
2-1. Přístrojová deska
2-1.Přístrojová deska
Z důvodu vysvětlení ukazují následující obrázky všechny výstražné kontrol-
ky a indikátory rozsvícené.
Vozidla se 4,2palcovým displejem
Vozidla se 7palcovým d isplejem (když je zobrazen analogový rychloměr)
Výstražné kontrolky a indikátory
Výstražné kontrolky a indikátory na přístrojové desce, středním pa-
nelu a vnějších zpětných zrcátkách informují řidiče o stavu růz ných
systémů vozidla.
Výstražné kontrolky a indikátory zobrazené na přístrojové
desce

79
2
CV Owner's Manual_Europe_M52N20_cz
2-1. Přístrojová deska
Informace o stavu vozidla a indikátory
Vozidla se 7palcovým displejem (když je zobrazen digitální rychloměr)
Výstražné kontrolky informují řidiče
o poruchách v indikovaných systé-
mech vozidla.
Výstražné kontrolky
(Červená)
Výstražná kontrolka brzdové- ho systému*1 ( S.402)
(Žlutá)
Výstražná kontrolka brzdové-
ho systému*1 ( S.402)
Výstražná kontrolka vysoké teploty chladicí kapaliny*2
( S.402)
Výstražná kontrolka systému dobíjení*2 ( S.403)
Výstražná kontrolka nízkého
tlaku motorového oleje*2 ( S.403)
Indikátor poruchy*1, 3
( S.403)
Výstražná kontrolka SRS*1 ( S.403)
Výstražná kontrolka ABS*1
( S.404)
Výstražná kontrolka nevhod- ného ovládání pedálu*2
( S.404)
(Červená)
Výstražná kontrolka systé-
mu elektrického posilovače řízení*1, 3 ( S.404)
(Žlutá)
Výstražná kontrolka systé-
mu elektrického posilovače
řízení*1, 3 ( S.404)
Výstražná kont rolka nízké hladiny paliva ( S.405)
Kontrolka bezpečnostních
pásů řidiče a spolujezdce vpředu ( S.405)
Kontrolky bezpečnost- ních pásů cestujících
vzadu*2 ( S.405)
Výstražná kontrolka tlaku pneumatik*1, 3 ( S.406)
(Oranžová)
Indikátor LTA*2 (je-li ve vý- bavě) ( S.406)
(Bliká)
Indikátor zrušení Stop & Start*1, 3 (je-li ve výbavě)
( S.406)
(Bliká)
Indikátor vypnutí parkovací-
ho asistenta*1, 3 (je-li ve vý- bavě) ( S.407)
(Bliká)
Indikátor vypnutí RCTA*1, 3 (je-li ve výbavě) ( S.407)

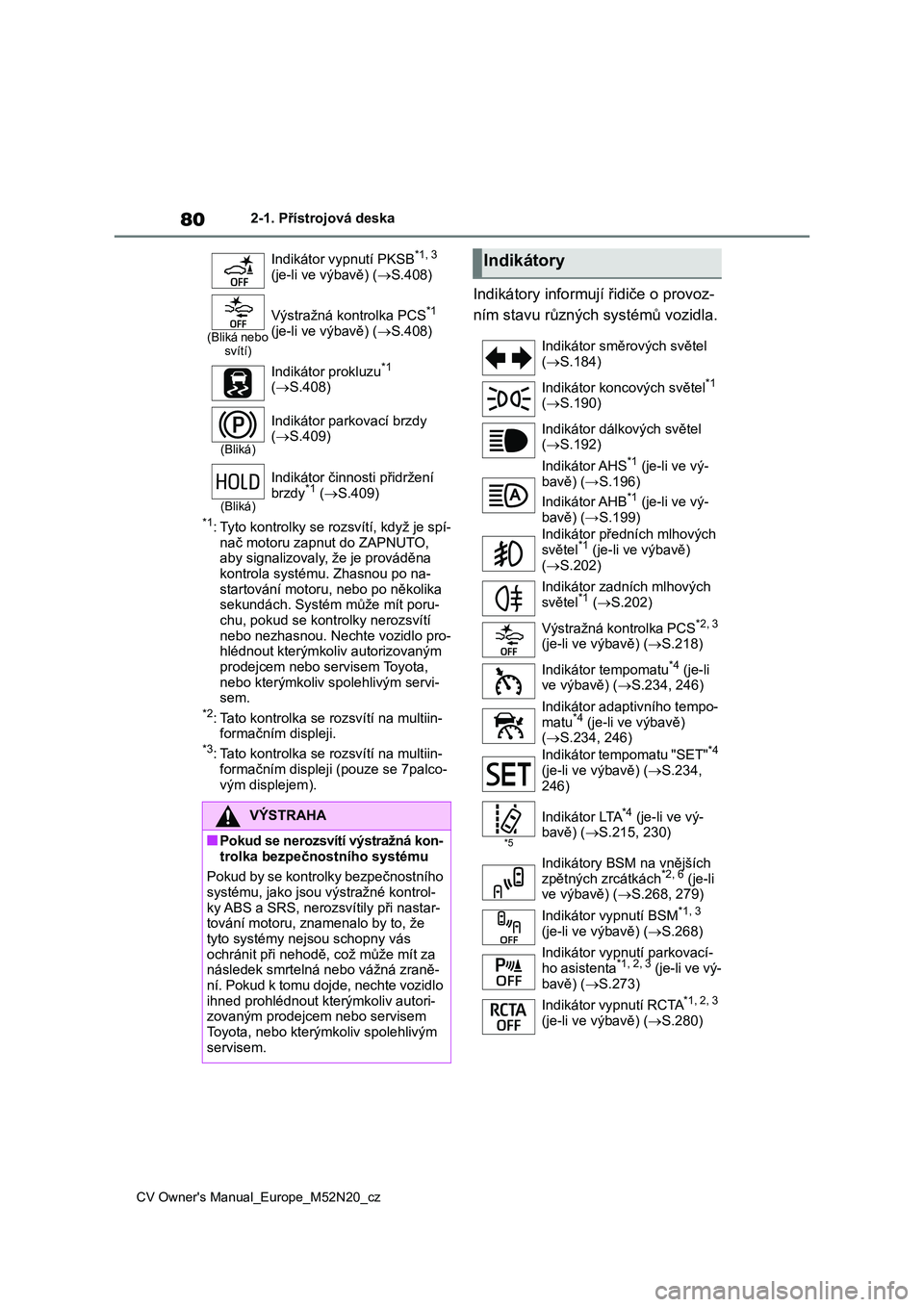

80
CV Owner's Manual_Europe_M52N20_cz
2-1. Přístrojová deska
*1: Tyto kontrolky se rozsvítí, když je spí- nač motoru zapnut do ZAPNUTO,
aby signalizovaly, že je prováděna
kontrola systému. Zhasnou po na-
startování motoru, nebo po několika sekundách. Systém může mít poru-
chu, pokud se kont rolky nerozsvítí
nebo nezhasnou. Nechte vozidlo pro- hlédnout kterýmkoliv autorizovaným
prodejcem nebo servisem Toyota,
nebo kterýmkoliv spolehlivým servi- sem.*2: Tato kontrolka se rozsvítí na multiin-
formačním displeji.*3: Tato kontrolka se rozsvítí na multiin-
formačním displeji (pouze se 7palco-
vým displejem).
Indikátory informují řidiče o provoz-
ním stavu různých systémů vozidla.
Indikátor vypnutí PKSB*1, 3
(je-li ve výbavě) ( S.408)
(Bliká nebo svítí)
Výstražná kontrolka PCS*1
(je-li ve výbavě) ( S.408)
Indikátor prokluzu*1
( S.408)
(Bliká)
Indikátor parkovací brzdy ( S.409)
(Bliká)
Indikátor činnosti přidržení
brzdy*1 ( S.409)
VÝSTRAHA
■Pokud se nerozsvítí výstražná kon-
trolka bezpečnostního systému
Pokud by se kontrolky bezpečnostního
systému, jako jsou výstražné kontrol- ky ABS a SRS, nero zsvítily při nastar-
tování motoru, znamenalo by to, že
tyto systémy nej sou schopny vás ochránit při nehodě, což může mít za
následek smrtelná nebo vážná zraně-
ní. Pokud k tomu dojde, nechte vozidlo ihned prohlédnout kterýmkoliv autori-
zovaným prodejcem nebo servisem
Toyota, nebo kterýmkoliv spolehlivým servisem.
Indikátory
Indikátor směrových světel
( S.184)
Indikátor koncových světel*1
( S.190)
Indikátor dálkových světel ( S.192)
Indikátor AHS*1 (je-li ve vý-
bavě) (→S.196)
Indikátor AHB*1 (je-li ve vý-
bavě) (→S.199)
Indikátor předních mlhových
světel*1 (je-li ve výbavě)
( S.202)
Indikátor zadních mlhových
světel*1 ( S.202)
Výstražná kontrolka PCS*2, 3
(je-li ve výbavě) ( S.218)
Indikátor tempomatu*4 (je-li ve výbavě) ( S.234, 246)
Indikátor adaptivního tempo-
matu*4 (je-li ve výbavě) ( S.234, 246)
Indikátor temp omatu "SET"*4 (je-li ve výbavě) ( S.234,
246)
*5
Indikátor LTA*4 (je-li ve vý- bavě) ( S.215, 230)
Indikátory BSM na vnějších
zpětných zrcátkách*2, 6 (je-li ve výbavě) ( S.268, 279)
Indikátor vypnutí BSM*1, 3
(je-li ve výbavě) ( S.268)
Indikátor vypnutí parkovací-
ho asistenta*1, 2, 3 (je-li ve vý-
bavě) ( S.273)
Indikátor vypnutí RCTA*1, 2, 3
(je-li ve výbavě) ( S.280)

81
2
CV Owner's Manual_Europe_M52N20_cz
2-1. Přístrojová deska
Informace o stavu vozidla a indikátory
*1: Tato kontrolka se rozsvítí na multiin-
formačním displeji (pouze se 7palco- vým displejem).*2: Tyto kontrolky se rozsvítí, když je spí-
nač motoru zapnut do ZAPNUTO, aby signalizovaly, že je prováděna
kontrola systému. Zhasnou po na-
startování motoru, nebo po několika sekundách. Systé m může mít poru-
chu, pokud se ko ntrolky nerozsvítí
nebo nezhasnou. Nechte vozidlo pro- hlédnout kterýmkoliv autorizovaným
prodejcem nebo se rvisem Toyota,
nebo kterýmkoliv spolehlivým servi- sem.*3: Tato kontrolka se rozsvítí, když je
systém vypnutý.*4: Tato kontrolka se r ozsvítí na multiin-
formačním displeji.*5: V závislosti na pr ovozním stavu se barva a stav svícení /blikání kontrolky
mění.*6: Tato kontrolka se rozsvítí na vnějších zpětných zrcátkách.*7: Když je venkovní teplota přibližně
3 °C nebo nižší, tento indikátor bude blikat přibližně 10 sekund, pak zůsta-
ne svítit.*8: Tato kontrolka se rozsvítí na středním panelu.
Indikátor vypnutí PKSB*1, 2, 3
(je-li ve výbavě) ( S.286)
Indikátor Stop & Start*1, 2 (je-li ve výbavě) ( S.263)
Indikátor zrušení Stop
& Start*1, 2, 3 (je-li ve výbavě) ( S.263)
Indikátor omezovače rych- losti (je-li ve výbavě)
( S.256)
(Bliká)
Indikátor prokluzu*2
( S.298)
Indikátor vypnutí VSC*2, 3
( S.298)
Indikátor systému Smart
Entry & Start*4 (je-li ve vý-
bavě) ( S.172)
Indikátor iMT (je-li ve výbavě)
( S.182)
Indikátor řazení (je-li ve vý-
bavě) ( S.183)
Indikátor parkovací brzdy
( S.185)
Indikátor vypnutí Auto EPB*1, 2, 3 (je-li ve výbavě)
( S.184)
Indikátor pohotovostního sta- vu přidržení brzdy*1, 2
( S.188)
Indikátor činnosti přidržení brzdy*2 ( S.188)
Kontrolka Eko jízdy*1, 2 (je-li
ve výbavě) ( S.94, 100)
Indikátor nízké venkovní tep- loty*4, 7 ( S.83, 88)
Indikátor zabezpečení
( S.73, 75)
Indikátor "PASSEN- GER AIR BAG"*2, 8
( S.43)
Indikátor jízdního režimu Eco*4 (je-li ve výbavě)
( S.295)
Indikátor režimu Power*4 (je-li ve výbavě) ( S.295)
