249
Bojājuma vai avārijas gadījumā
8
► Atvienojiet komplektu un uzskrūvējiet atpakaļ baltās šļūtenes vāciņu. Rīkojieties uzmanīgi, lai nenosmērētu automobili ar šķidruma pārpalikumiem. Noglabājiet komplektu pa rokai.
WARNI NG
Uzmanieties! Hermetizējošais līdzeklis ir kaitīgs veselībai, ja tas tiek norīts, un tas izraisa acu kairinājumu.Glabājiet šo līdzekli bērniem nepieejamā vietā.Šķidruma derīguma termiņš ir norādīts uz pudeles.Pēc lietošanas neizmetiet pudeli kopā ar parastajiem atkritumiem; nogādājiet to jebkura oficiālā Toyota mazumtirgotāja vai Toyota pilnvarota remontētāja, vai cita uzticama remontētāja atkritumu nodošanas vietā.Neaizmirstiet iegādāties jaunu hermētiķa pudeli, kas pieejama pie jebkura oficiālā Toyota mazumtirgotāja vai Toyota pilnvarota remontētāja, vai cita uzticama remontētāja.


► Sāciet braukt uzreiz un aptuveni piecus
kilometrus brauciet lēni (robežās no 20 līdz 60 km/h), lai ļautu hermētiķim aizblīvēt caurdūrumu.► Apstājieties, lai pārbaudītu riepas remontu un izmērītu gaisa spiedienu riepā, izmantojot komplektu.
Riepas piesūknēšana un
gaisa spiediena regulēšana
un pārbaudīšana

► Pagrieziet pārslēdzēju A "piesūknēšanas" pozīcijā.► Līdz galam atritiniet balto šļūteni G.► Pievienojiet balto šļūteni saremontētās riepas ventilim.► Vēlreiz pievienojiet kompresora elektrisko spraudni automobiļa 12 V kontaktligzdai.► Iedarbiniet automobili un ļaujiet motoram darboties.
WARNI NG
Cik drīz vien iespējams, dodieties pie jebkura oficiālā Toyota mazumtirgotāja vai Toyota pilnvarota remontētāja, vai cita uzticama remontētāja.Jums jāpastāsta tehniķim, ka tika izmatots remonta komplekts. Pēc apskates veikšanas tehniķis jums pateiks, vai riepu iespējams salabot vai tā jānomaina.
► Izmantojot kompresoru, noregulējiet gaisa spiedienu riepā (lai spiedienu palielinātu, pārslēdziet slēdzi B pozīcijā "I"; lai spiedienu samazinātu, pārslēdziet slēdzi B pozīcijā "O" un spiediet pogu C) atbilstoši datiem, kas norādīti uz riepu gaisa spiediena uzlīmes, kura atrodas pie vadītāja durvīm.Ja spiediens pēc noregulēšanas samazinās,
tas nozīmē, ka riepas caurdūrums nav pilnībā noblīvēts; sazinieties ar jebkuru oficiālo Toyota mazumtirgotāju vai Toyota pilnvarotu

250
remontētāju, vai citu uzticamu remontētāju, lai veiktu automobiļa remontu.► Noņemiet komplektu un noglabājiet to.► Brauciet ar samazinātu ātrumu (ne ātrāk par 80 km/h) un ne tālāk par aptuveni 200 km.
NOTIC E
Kompresoru var izmantot (neievadot hermētiķi) arī, lai pārbaudītu un vajadzības gadījumā noregulētu gaisa spiedienu riepā.
NOTIC E
Ja vajadzīgais spiediens nav sasniegts aptuveni 7 minūšu laikā, riepa nav remontējama; meklējiet palīdzību pie jebkura oficiālā Toyota mazumtirgotāja vai Toyota pilnvarota remontētāja, vai cita uzticama remontētāja.
WARNI NG
Nebrauciet ar saremontētu riepu tālāk par 200 km; dodieties pie jebkura oficiālā Toyota mazumtirgotāja vai Toyota pilnvarota remontētāja, vai cita uzticama remontētāja, lai riepu nomainītu.
WARNI NG
Ja kādā riepā nepieciešams noregulēt spiedienu, ir jāveic nepietiekama riepu gaisa spiediena noteikšanas sistēmas atkārtota inicializēšana.Lai uzzinātu vairāk par nepietiekama riepu gaisa spiediena noteikšanas sistēmu, skatiet attiecīgo sadaļu.
Šļūtenes un balona
noņemšana

► Pagrieziet šļūtenes veidgabalu 2 pa kreisi, līdz tas saskaras ar ierīci.► Atvienojiet savienojumu 1 no balona, pagriežot to par ceturtdaļapgriezienu pretēji
pulksteņrādītāju kustības virzienam.► Izvelciet šļūtenes veidgabalu 2 nedaudz uz āru un tad atvienojiet savienojumu 3 no gaisa ieplūdes caurules, pagriežot to par
ceturtdaļapgriezienu pretēji pulksteņrādītāju kustības virzienam.

► Noņemiet šļūtenes veidgabalu 2.► Turiet kompresoru vertikālā stāvoklī.► Izskrūvējiet balonu 4 no korpusa dibena.Lai uzstādītu jaunu balonu un jaunu šļūteni, veiciet šīs darbības apgrieztā kārtībā.

251
Bojājuma vai avārijas gadījumā
8
WARNI NG
Uzmanieties, lai nepieļautu šķidruma izplūšanu.Šķidruma derīguma termiņš ir norādīts uz balona.Hermētiķa balons ir paredzēts vienreizējai lietošanai; tas jānomaina pat tad, ja tika izlietota tikai daļa no tā satura.
Pēc lietošanas neizmetiet balonu kopā ar parastajiem atkritumiem; nogādājiet to jebkura oficiālā Toyota mazumtirgotāja vai Toyota pilnvarota remontētāja, vai cita uzticama remontētāja atkritumu nodošanas vietā.Neaizmirstiet iegādāties jaunu balonu, kas pieejams pie jebkura oficiālā Toyota mazumtirgotāja vai Toyota pilnvarota remontētāja, vai cita uzticama remontētāja.
Rezerves ritenis
Piekļuve instrumentiem
Instrumenti atrodas instrumentu futrālī.
NOTIC E
Lai uzzinātu vairāk par instrumentu futrāli, skatiet attiecīgo sadaļu.
Instrumentu saraksts
1.Riteņatslēga.Izmanto, lai izskrūvētu riteņu stiprināšanas skrūves un paceltu/nolaistu domkratu.
2.Domkrats.Izmanto, lai paceltu automobili.
3.Instruments riteņa stiprināšanas skrūvju vāciņu / dekoratīvā diska noņemšanai.Atkarībā no automobiļa komplektācijas šo instrumentu izmanto vieglmetālu sakausējuma riteņu stiprināšanas skrūvju vāciņu vai tērauda riteņu dekoratīvo disku noņemšanai.
4.Uzmaucamā atslēga "pretnozagšanas" skrūvēm.Izmanto kā adapteri "pretnozagšanas" skrūvju atskrūvēšanai ar riteņatslēgu.
5.Vilkšanas cilpa.
NOTIC E
Lai uzzinātu vairāk par vilkšanu, lūdzu, skatiet attiecīgo sadaļu.
WARNI NG
Šie instrumenti ir speciāli paredzēti jūsu automobilim, un tie var atšķirties atkarībā no automobiļa komplektācijas līmeņa.Neizmantojiet tos nekādam citam nolūkam.

252
WARNI NG
Domkrats jāizmanto tikai, lai nomainītu riteni, kuram ir bojāta vai caurdurta riepa.Izmantojiet tikai automobiļa komplektācijā iekļauto domkratu.Ja automobilim nav oriģinālā domkrata, sazinieties ar jebkuru oficiālo Toyota mazumtirgotāju vai Toyota pilnvarotu
remontētāju, vai citu uzticamu remontētāju, lai iegādātos domkratu, ko automobilim ir paredzējis ražotājs.Domkrats atbilst Eiropas standartiem, kas noteikti Mašīnu direktīvā 2006/42/EK.Domkratam nav nepieciešama apkope.
Piekļuve rezerves ritenim
► Rezerves ritenim var piekļūt no automobiļa aizmugures.► Atkarībā no versijas atveriet sāniski veramās pakaļējās durvis vai paceļamās pakaļējās durvis.
NOTIC E
Lai izvairītos no elektriski vadāmo sānu durvju nevēlamas atvēršanās, deaktivizējiet funkciju Brīvroku piekļuve automobiļa konfigurācijas izvēlnē.
Lai uzzinātu vairāk par bīdāmo sānu durvju brīvroku funkciju, skatiet attiecīgo sadaļu.


► Ja automobilis ir aprīkots ar sakabes ierīci, paceliet automobiļa aizmugurējo daļu, izmantojot domkratu (jāizmanto ceļampunkts B), lai iegūtu pietiekami daudz vietas rezerves riteņa noņemšanai.
Rezerves riteņa noņemšana no
turētāja

► Piekļūstiet turētāja skrūvei, kas atrodas pakaļējo durvju slieksnī.► Ar riteņatslēgu atskrūvējiet skrūvi (aptuveni par 14 apgriezieniem), līdz turētājs ir nolaists pietiekami zemu, lai to varētu atāķēt no āķa.

► Atāķējiet turētāju no āķa un novietojiet rezerves riteni blakus nomaināmajam ritenim.
Rezerves riteņa ievietošana atpakaļ
turētājā

► Novietojiet riteni pretī turētājam.► Pakāpeniski ievirziet riteni turētājā, pārmaiņus stumjot to no kreisās un labās puses, līdz tas atrodas pietiekamā attālumā no āķa stiprināšanas vietas.
► Aizāķējiet turētāju aiz āķa un tad ar riteņatslēgu pievelciet skrūvi, līdz tā ir stingri pievilkta.Riepa turētājā

253
Bojājuma vai avārijas gadījumā
8
Rezerves riteņa riepu var nomainīt ar cita izmēra riepu, ievērojot tālāk minētos norādījumus.
Oriģinālo riepu izmērsKompaktais-MediumLong
215/65 R16Turētājā aizliegts ievietot riteni, kura riepas platums ir 225 mm.
Nav nekādu ierobežojumu.215/60 R17
215/60 R17 M&S
225/55 R17Nav ieteicams ievietot turētājā riteni, kura riepas platums ir 215 mm (trokšņa risks).
NOTIC E
Turētājā var ievietot riteni ar caurdurtu riepu, kuras platums ir 215 mm vai 225 mm.
Riteņa noņemšana
WARNI NG
Automobiļa novietošana stāvēšanaiImobilizējiet automobili tādā vietā, kur tas netraucē satiksmei, uz horizontālas, stabilas un neslidenas virsmas.Ar manuālo pārnesumkārbu: ieslēdziet pirmo
pārnesumu un tad izslēdziet aizdedzi, lai bloķētu riteņus.Ar automātisko pārnesumkārbu: pārslēdziet pārnesumkārbas selektoru pozīcijā P un tad izslēdziet aizdedzi, lai bloķētu riteņus. Ar braukšanas selektoru: pārslēdziet selektoru pozīcijā P un tad izslēdziet aizdedzi, lai bloķētu riteņus.Ieslēdziet stāvbremzi, ja vien nav ieprogrammēts automātiskais režīms (elektroniskajai stāvbremzei), un pārliecinieties, vai instrumentu panelī iedegas indikators.Pārliecinieties, vai visi pasažieri ir pametuši automobili un atrodas drošā vietā.Nekādā gadījumā negulieties zem automobiļa, kas pacelts, izmantojot domkratu; izmantojiet ass statīvu.Automobilim ar elektrisko stāvbremzi: nofiksējiet ar ķīli riteni, kas atrodas pa diagonāli pretī nomaināmajam ritenim.


► Tērauda ritenim: noņemiet skrūvju vāciņu, izmantojot instrumentu 3, vai noņemiet dekoratīvo disku ar roku.► Vieglmetālu sakausējuma ritenim: izmantojot instrumentu 3, noņemiet vāciņu no katras skrūves.► Ja automobilis ir attiecīgi aprīkots: piestipriniet riteņatslēgai 1 uzmaucamo pretnozagšanas skrūvju atslēgu 4, lai atlaistu pretnozagšanas skrūvi.► Atlaidiet (neizskrūvējot līdz galam) pārējās
riteņa stiprināšanas skrūves, izmantojot riteņatslēgu 1.

► Novietojiet domkrata pēdu uz zemes tā, lai domkrats atrastos precīzi zem virsbūves apakšpusē esošā ceļampunkta A vai B (atkarībā

254
no tā, kurš no tiem atrodas tuvāk nomaināmajam ritenim).


► Izmantojot ritenīti, izvērsiet domkratu 2, līdz domkrata galva saskaras ar ceļampunktu A vai B (atkarībā no tā, kurš no tiem tiek lietots); automobiļa saskares virsmai A vai B pareizi
jāieguļas domkrata galvas vidū esošajā gropē.► Paceliet automobili, līdz ritenis atrodas pietiekami augstu virs zemes, lai varētu viegli
uzstādīt rezerves riteni (riteni ar necaurdurtu riepu).
WARNI NG
Traumu risks!Nodrošiniet, lai domkrats būtu stabils. Ja pamats ir slidens vai irdens, domkrats var izslīdēt vai apgāzties.Nodrošiniet, lai domkrats būtu novietots precīzi zem ceļampunkta A vai B tā, lai automobiļa saskares virsma būtu pareizi iegulta domkrata galvas centrā. Citādi pastāv automobiļa bojājumu un/vai domkrata apgāšanās risks.


► Izskrūvējiet skrūves un noglabājiet tās drošā vietā.► Noņemiet riteni.
Riteņa uzstādīšana

► Uzlieciet riteni uz rumbas.► Ieskrūvējiet skrūves ar roku, cik tālu varat.► Ja automobilis ir attiecīgi aprīkots, nedaudz pievelciet pretnozagšanas skrūvi, izmantojot riteņatslēgu 1, kurai piestiprināta uzmaucamā pretnozagšanas skrūvju atslēga 4.► Nedaudz pievelciet pārējās skrūves, izmantojot tikai riteņatslēgu 1.

► Nolaidiet automobili līdz galam lejā.

255
Bojājuma vai avārijas gadījumā
8
► Salokiet domkratu 2 un noņemiet to.

► Ja automobilis ir attiecīgi aprīkots, pievelciet pretnozagšanas skrūvi, izmantojot riteņatslēgu 1, kurai piestiprināta uzmaucamā pretnozagšanas skrūvju atslēga 4.► Pievelciet pārējās skrūves, izmantojot tikai riteņatslēgu 1.► Noglabājiet instrumentus instrumentu futrālī.
NOTIC E
Tērauda vai mazizmēra rezerves riteņa uzstādīšana
Ja automobilis ir aprīkots ar vieglmetālu sakausējuma riteņiem, paplāksnes A nesaskaras ar tērauda vai mazizmēra rezerves riteni. Riteni vietā notur katras skrūves koniskā saskarvirsma B.
WARNI NG
Pēc riteņa nomaiņasNoglabājiet riteni ar cauro riepu turētājā.Nekavējoties dodieties pie jebkura oficiālā Toyota mazumtirgotāja vai Toyota pilnvarota remontētāja, vai cita uzticama remontētāja.Lieciet pārbaudīt cauro riepu. Pēc apskates veikšanas tehniķis jums pateiks, vai riepu
iespējams salabot vai tā jānomaina.
NOTIC E
Nepieciešams deaktivizēt dažas braukšanas palīgfunkcijas, piemēram, Active Safety Brake.
NOTIC E
Ja jūsu automobilis ir aprīkots ar nepietiekama riepu gaisa spiediena noteikšanas sistēmu, pārbaudiet gaisa spiedienu riepās un atkārtoti inicializējiet sistēmu.Lai uzzinātu vairāk par nepietiekama riepu gaisa spiediena noteikšanas sistēmu, skatiet attiecīgo sadaļu.
NOTIC E
Nepietiekama riepu gaisa spiediena noteikšanas sistēmaTērauda rezerves ritenis nav aprīkots ar sensoru.
NOTIC E
Ritenis ar dekoratīvo diskuUzstādot riteni atpakaļ, uzstādiet atpakaļ tā dekoratīvo disku, vispirms novietojot ventilim paredzēto atveri pretī ventilim un tad iespiežot dekoratīvo disku vietā, ar plaukstu spiežot uz tā malām.

256

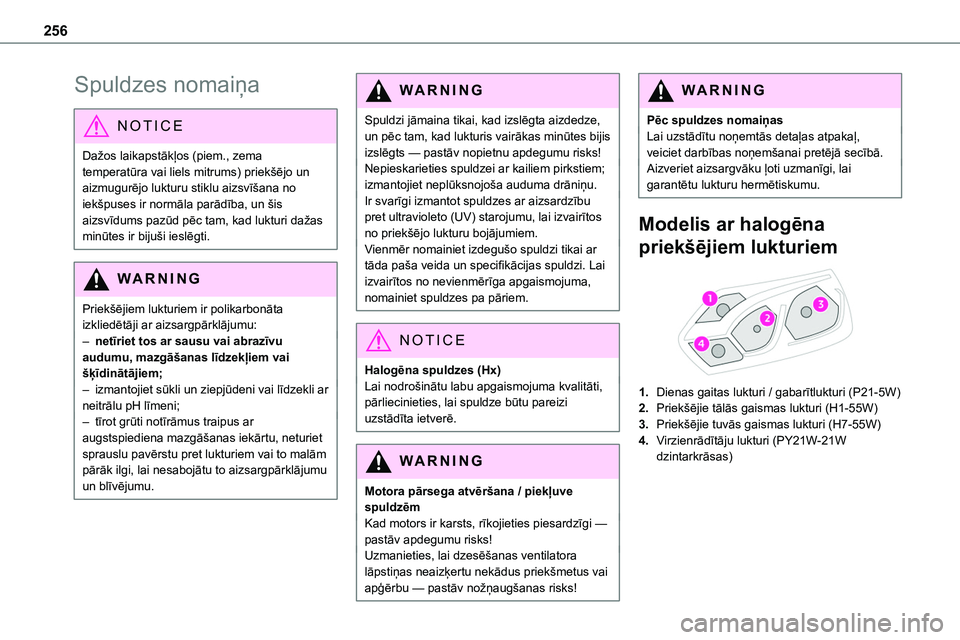

Spuldzes nomaiņa
NOTIC E
Dažos laikapstākļos (piem., zema temperatūra vai liels mitrums) priekšējo un aizmugurējo lukturu stiklu aizsvīšana no iekšpuses ir normāla parādība, un šis aizsvīdums pazūd pēc tam, kad lukturi dažas
minūtes ir bijuši ieslēgti.
WARNI NG
Priekšējiem lukturiem ir polikarbonāta izkliedētāji ar aizsargpārklājumu:– netīriet tos ar sausu vai abrazīvu audumu, mazgāšanas līdzekļiem vai šķīdinātājiem;– izmantojiet sūkli un ziepjūdeni vai līdzekli ar neitrālu pH līmeni;– tīrot grūti notīrāmus traipus ar augstspiediena mazgāšanas iekārtu, neturiet sprauslu pavērstu pret lukturiem vai to malām pārāk ilgi, lai nesabojātu to aizsargpārklājumu un blīvējumu.
WARNI NG
Spuldzi jāmaina tikai, kad izslēgta aizdedze, un pēc tam, kad lukturis vairākas minūtes bijis izslēgts — pastāv nopietnu apdegumu risks!Nepieskarieties spuldzei ar kailiem pirkstiem; izmantojiet neplūksnojoša auduma drāniņu.Ir svarīgi izmantot spuldzes ar aizsardzību pret ultravioleto (UV) starojumu, lai izvairītos
no priekšējo lukturu bojājumiem.Vienmēr nomainiet izdegušo spuldzi tikai ar tāda paša veida un specifikācijas spuldzi. Lai izvairītos no nevienmērīga apgaismojuma, nomainiet spuldzes pa pāriem.
NOTIC E
Halogēna spuldzes (Hx)Lai nodrošinātu labu apgaismojuma kvalitāti, pārliecinieties, lai spuldze būtu pareizi uzstādīta ietverē.
WARNI NG
Motora pārsega atvēršana / piekļuve spuldzēmKad motors ir karsts, rīkojieties piesardzīgi — pastāv apdegumu risks!Uzmanieties, lai dzesēšanas ventilatora lāpstiņas neaizķertu nekādus priekšmetus vai apģērbu — pastāv nožņaugšanas risks!
WARNI NG
Pēc spuldzes nomaiņasLai uzstādītu noņemtās detaļas atpakaļ, veiciet darbības noņemšanai pretējā secībā.Aizveriet aizsargvāku ļoti uzmanīgi, lai garantētu lukturu hermētiskumu.
Modelis ar halogēna
priekšējiem lukturiem

1.Dienas gaitas lukturi / gabarītlukturi (P21-5W)
2.Priekšējie tālās gaismas lukturi (H1-55W)
3.Priekšējie tuvās gaismas lukturi (H7-55W)
4.Virzienrādītāju lukturi (PY21W-21W dzintarkrāsas)
