Meghibásodás esetén
8
Elektromos motor
NOTIC E
Lemerült kiegészítő akkumulátorA motor beindítása és a meghajtó akkumulátor újratöltése már nem lehetséges.
WARNI NG
Óvintézkedések a kiegészítő akkumulátoron végzett munkálatok előttVálassza az P módot, kapcsolja ki a gyújtást, ellenőrizze, hogy a műszerfal ki van-e kapcsolva, és hogy a jármű nincs-e csatlakoztatva.
WARNI NG
Indítási rásegítés adása másik gépkocsinakNe használja a kiegészítő akkumulátort egy másik jármű indításához vagy egy másik jármű akkumulátorának feltöltéséhez.
WARNI NG
Az akkumulátort mindig azzal egyenértékű paraméterekkel rendelkezőre cserélje ki.
Hozzáférés az
akkumulátorhoz
Az akkumulátor a motorháztető alatt található.► Nyissa ki a motorháztetőt a belső kioldókar segítségével, majd a külső biztonsági retesz oldásával.► Rögzítse a motorháztető tartót.

► Távolítsa el a műanyag burkolatot a (+) csatlakozóról, ha a jármű ilyennel el van látva.Az akkumulátor (-) csatlakozója nem hozzáférhető.Az akkumulátor közelében van egy földpont a támogatott indításhoz.
NOTIC E
A motorháztetőről és a motorról további információkat a megfelelő szakaszokban talál.
Indítás másik akkumulátor
használatával
Ha a gépkocsi akkumulátora lemerült, a motort tartalék akkumulátorral (külső vagy egy másik járműből) és indítókábelekkel, vagy egy "bika" használatával is elindíthatja.
WARNI NG
Soha ne indítsa el a motort akkumulátortöltő csatlakoztatásával.Soha ne használjon 24 V-os vagy nagyobb feszültségű indítóberendezést.Előzetesen ellenőrizze, hogy a tartalék akkumulátor névleges feszültsége 12 V és a kapacitása legalább azonos a lemerült akkumulátoréval.A két jármű nem érintkezhet egymással.Kapcsolja ki az összes villamos fogyasztót mindkét járművön (audiorendszer, ablaktörlők, világítás stb.).Ügyeljen arra, hogy az indítókábelek megfelelően távol legyenek a motor mozgó alkatrészeitől (ventilátor, ékszíj stb.).Ne válassza le a (+) kapcsot, amikor a motor jár.

258

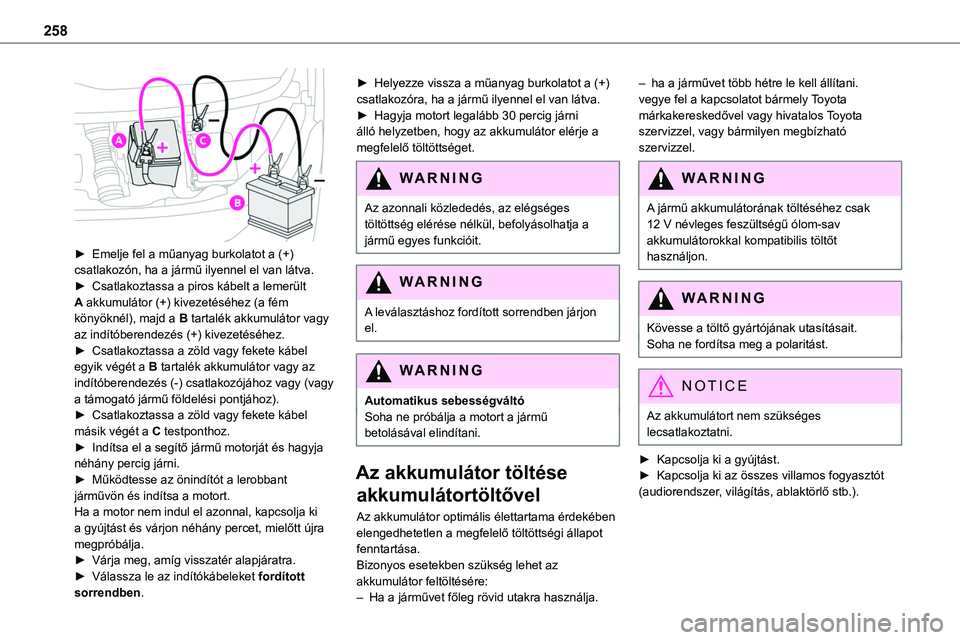

► Emelje fel a műanyag burkolatot a (+) csatlakozón, ha a jármű ilyennel el van látva.► Csatlakoztassa a piros kábelt a lemerült A akkumulátor (+) kivezetéséhez (a fém könyöknél), majd a B tartalék akkumulátor vagy az indítóberendezés (+) kivezetéséhez.► Csatlakoztassa a zöld vagy fekete kábel egyik végét a B tartalék akkumulátor vagy az indítóberendezés (-) csatlakozójához vagy (vagy a támogató jármű földelési pontjához).► Csatlakoztassa a zöld vagy fekete kábel
másik végét a C testponthoz.► Indítsa el a segítő jármű motorját és hagyja néhány percig járni.► Működtesse az önindítót a lerobbant járművön és indítsa a motort.Ha a motor nem indul el azonnal, kapcsolja ki a gyújtást és várjon néhány percet, mielőtt újra megpróbálja.► Várja meg, amíg visszatér alapjáratra.► Válassza le az indítókábeleket fordított sorrendben.
► Helyezze vissza a műanyag burkolatot a (+) csatlakozóra, ha a jármű ilyennel el van látva.► Hagyja motort legalább 30 percig járni álló helyzetben, hogy az akkumulátor elérje a megfelelő töltöttséget.
WARNI NG
Az azonnali közlededés, az elégséges töltöttség elérése nélkül, befolyásolhatja a jármű egyes funkcióit.
WARNI NG
A leválasztáshoz fordított sorrendben járjon el.
WARNI NG
Automatikus sebességváltóSoha ne próbálja a motort a jármű betolásával elindítani.
Az akkumulátor töltése
akkumulátortöltővel
Az akkumulátor optimális élettartama érdekében elengedhetetlen a megfelelő töltöttségi állapot fenntartása.Bizonyos esetekben szükség lehet az akkumulátor feltöltésére:
– Ha a járművet főleg rövid utakra használja.
– ha a járművet több hétre le kell állítani.vegye fel a kapcsolatot bármely Toyota márkakereskedővel vagy hivatalos Toyota szervizzel, vagy bármilyen megbízható szervizzel.
WARNI NG
A jármű akkumulátorának töltéséhez csak 12 V névleges feszültségű ólom-sav akkumulátorokkal kompatibilis töltőt használjon.
WARNI NG
Kövesse a töltő gyártójának utasításait.Soha ne fordítsa meg a polaritást.
NOTIC E
Az akkumulátort nem szükséges lecsatlakoztatni.
► Kapcsolja ki a gyújtást.► Kapcsolja ki az összes villamos fogyasztót (audiorendszer, világítás, ablaktörlő stb.).

259
Meghibásodás esetén
8

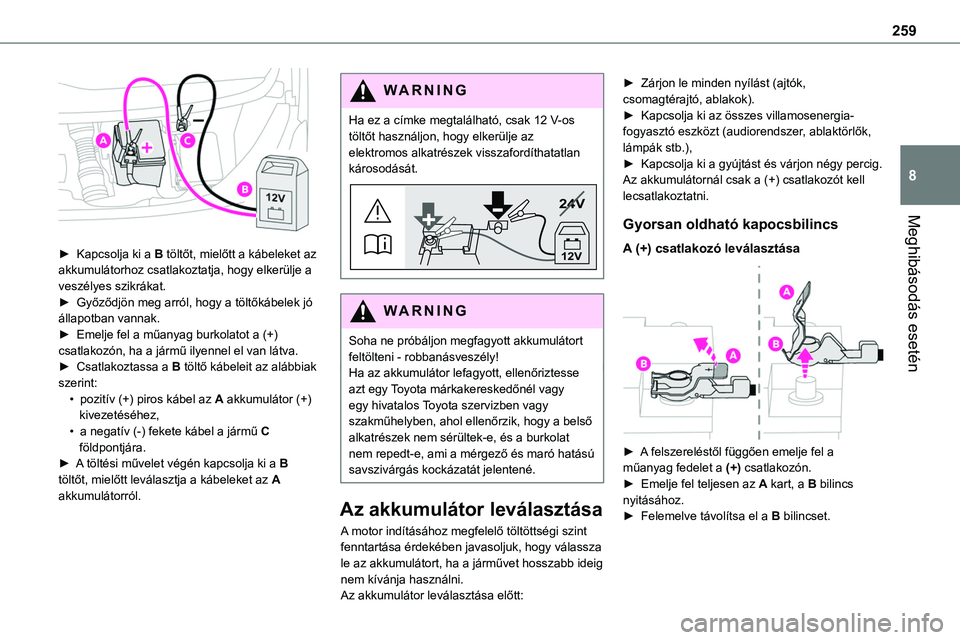

► Kapcsolja ki a B töltőt, mielőtt a kábeleket az akkumulátorhoz csatlakoztatja, hogy elkerülje a veszélyes szikrákat.► Győződjön meg arról, hogy a töltőkábelek jó állapotban vannak.► Emelje fel a műanyag burkolatot a (+) csatlakozón, ha a jármű ilyennel el van látva.► Csatlakoztassa a B töltő kábeleit az alábbiak szerint:• pozitív (+) piros kábel az A akkumulátor (+) kivezetéséhez,
• a negatív (-) fekete kábel a jármű C földpontjára.► A töltési művelet végén kapcsolja ki a B töltőt, mielőtt leválasztja a kábeleket az A akkumulátorról.
WARNI NG
Ha ez a címke megtalálható, csak 12 V-os töltőt használjon, hogy elkerülje az elektromos alkatrészek visszafordíthatatlan károsodását.
24V
12V
WARNI NG
Soha ne próbáljon megfagyott akkumulátort feltölteni - robbanásveszély!Ha az akkumulátor lefagyott, ellenőriztesse azt egy Toyota márkakereskedőnél vagy egy hivatalos Toyota szervizben vagy szakműhelyben, ahol ellenőrzik, hogy a belső
alkatrészek nem sérültek-e, és a burkolat nem repedt-e, ami a mérgező és maró hatású savszivárgás kockázatát jelentené.
Az akkumulátor leválasztása
A motor indításához megfelelő töltöttségi szint fenntartása érdekében javasoljuk, hogy válassza le az akkumulátort, ha a járművet hosszabb ideig nem kívánja használni.
Az akkumulátor leválasztása előtt:
► Zárjon le minden nyílást (ajtók, csomagtérajtó, ablakok).► Kapcsolja ki az összes villamosenergia-fogyasztó eszközt (audiorendszer, ablaktörlők, lámpák stb.),► Kapcsolja ki a gyújtást és várjon négy percig.Az akkumulátornál csak a (+) csatlakozót kell lecsatlakoztatni.
Gyorsan oldható kapocsbilincs
A (+) csatlakozó leválasztása

► A felszereléstől függően emelje fel a műanyag fedelet a (+) csatlakozón.► Emelje fel teljesen az A kart, a B bilincs nyitásához.► Felemelve távolítsa el a B bilincset.

260
A (+) csatlakozó újbóli csatlakoztatása

► Emelje fel teljesen az A kart.► Helyezze vissza a nyitott B bilincset a (+) kivezetésre.► Nyomja le teljesen a B bilincset.► Engedje le az A kart, a B bilincs rögzítéséhez.► A felszereléstől függően engedje le a műanyag fedelet a (+) csatlakozón.
WARNI NG
Ne erőltesse a kart, mert nem lehet reteszelni a bilincset, ha nem megfelelően van elhelyezve; kezdje újra az eljárást.
Újracsatlakozás után
Az akkumulátor újracsatlakoztatása után kapcsolja be a gyújtást és várjon egy percet a motor indítása előtt, hogy az elektronikus rendszerek inicializálhassanak.Ha azonban kisebb problémák továbbra is fennállnak, vegye fel a kapcsolatot bármely Toyota márkakereskedéssel vagy hivatalos Toyota szervizzel, vagy bármilyen megbízható
szervizzel.A vonatkozó szakaszok alapján, indítson újra bizonyos berendezéseket:– Távirányító vagy elektronikus kulcs (verziótól függően).– Elektromos ablakok.– Elektromos ajtók.– Dátum és idő.– Előre beállított rádióállomások.
NOTIC E
Lehet, hogy a Stop & Start rendszer az első motorindítást követő út során nem működik.Ebben az esetben a rendszer csak a jármű hoszabb leállítása után lesz ismét elérhető, amely időtartam a külső hőmérséklettől és az akkumulátor töltöttségi állapotától függ (akár kb. 8 óra).
Vontatás
Eljárás a jármű vontatására vagy egy másik jármű vontatására a leszerelhető mechanikus készülék segítségével.
NOTIC E
Általános javaslatokVegye figyelembe az országban hatályos
jogszabályokat, ahol vezet.Ügyeljen arra, hogy a vontató jármű tömege nagyobb legyen, mint a vontatott jármű tömege.A vezetőnek a vontatott jármű kormányánál kell maradnia, és érvényes vezetői engedéllyel kell rendelkeznie.A mind a négy kerékkel talajon lévő jármű vontatásakor mindig használjon jóváhagyott vonórudat; kötelek és hevederek használata tilos.A vontató járműnek óvatosan el kell elindulnia.A járművet kikapcsolt motorral vontatva, a fék- és kormányzási rásegítés nem működik.

261
Meghibásodás esetén
8

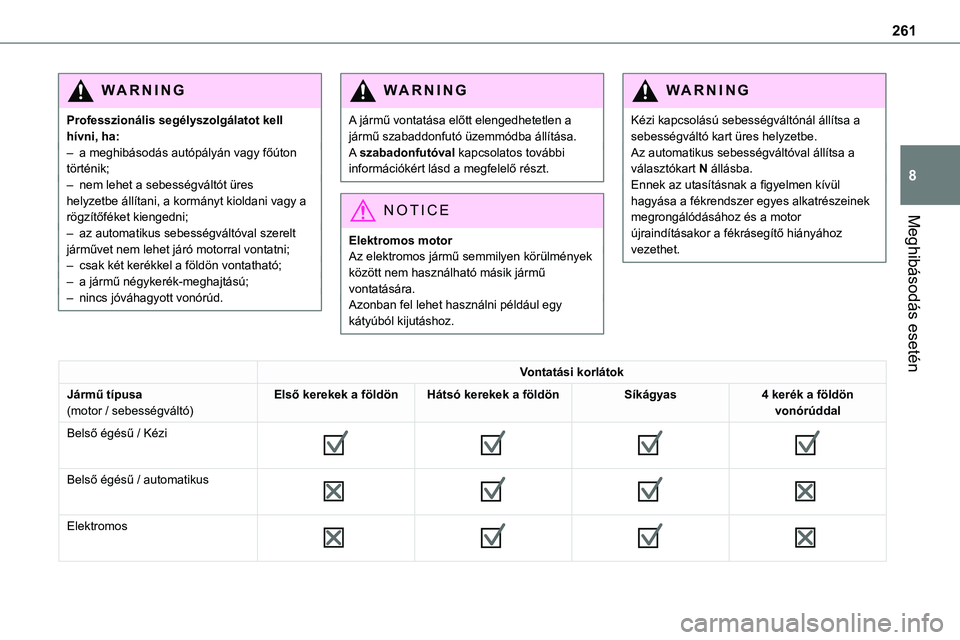

WARNI NG
Professzionális segélyszolgálatot kell hívni, ha:– a meghibásodás autópályán vagy főúton történik;– nem lehet a sebességváltót üres helyzetbe állítani, a kormányt kioldani vagy a rögzítőféket kiengedni;
– az automatikus sebességváltóval szerelt járművet nem lehet járó motorral vontatni;– csak két kerékkel a földön vontatható;– a jármű négykerék-meghajtású;– nincs jóváhagyott vonórúd.
WARNI NG
A jármű vontatása előtt elengedhetetlen a jármű szabaddonfutó üzemmódba állítása.A szabadonfutóval kapcsolatos további információkért lásd a megfelelő részt.
NOTIC E
Elektromos motorAz elektromos jármű semmilyen körülmények között nem használható másik jármű vontatására.Azonban fel lehet használni például egy kátyúból kijutáshoz.
WARNI NG
Kézi kapcsolású sebességváltónál állítsa a sebességváltó kart üres helyzetbe.Az automatikus sebességváltóval állítsa a választókart N állásba.Ennek az utasításnak a figyelmen kívül hagyása a fékrendszer egyes alkatrészeinek megrongálódásához és a motor
újraindításakor a fékrásegítő hiányához vezethet.
Vontatási korlátok
Jármű típusa(motor / sebességváltó)Első kerekek a földönHátsó kerekek a földönSíkágyas4 kerék a földön vonórúddal
Belső égésű / Kézi







Belső égésű / automatikus







Elektromos

262
NOTIC E
Az akkumulátor vagy az elektromos kézifék meghibásodása esetén alapvető fontosságú, hogy hívjon a szakembert síkágyas mentő járművel (kivéve a kézi sebességváltót).
Hozzáférés a vonószemhez
A vonószem a szerszámdobozban van elhelyezve.
NOTIC E
Az szerszámkészletről a megfelelő szakaszban talál további információt.

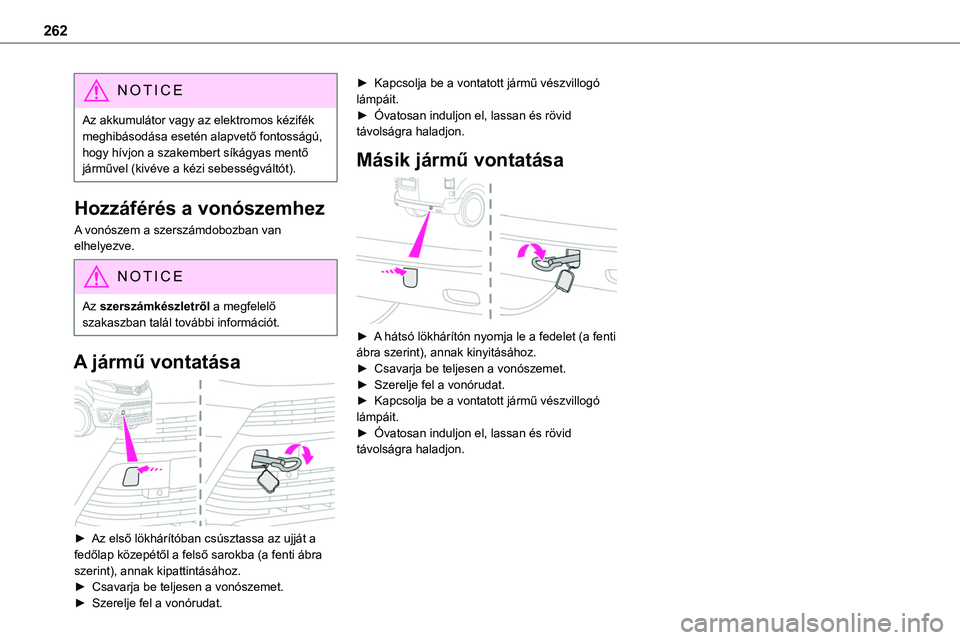

A jármű vontatása

► Az első lökhárítóban csúsztassa az ujját a fedőlap közepétől a felső sarokba (a fenti ábra szerint), annak kipattintásához.
► Csavarja be teljesen a vonószemet.► Szerelje fel a vonórudat.
► Kapcsolja be a vontatott jármű vészvillogó lámpáit.► Óvatosan induljon el, lassan és rövid távolságra haladjon.
Másik jármű vontatása

► A hátsó lökhárítón nyomja le a fedelet (a fenti ábra szerint), annak kinyitásához.► Csavarja be teljesen a vonószemet.► Szerelje fel a vonórudat.► Kapcsolja be a vontatott jármű vészvillogó lámpáit.
► Óvatosan induljon el, lassan és rövid távolságra haladjon.

263
Műszaki adatok
9
A motor műszaki adatai
és a vontatott terhek
Motorok

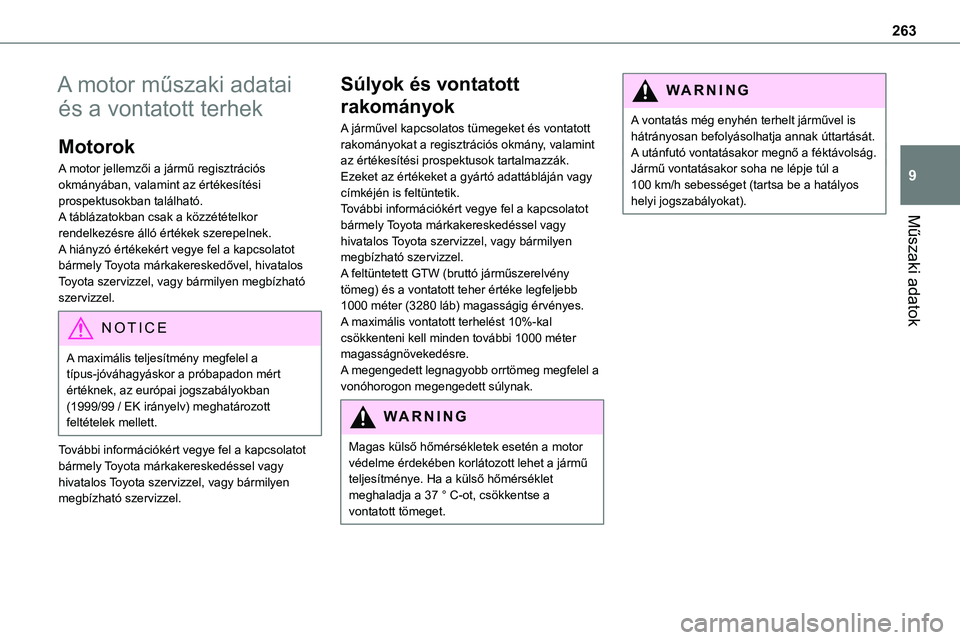

A motor jellemzői a jármű regisztrációs okmányában, valamint az értékesítési prospektusokban található.A táblázatokban csak a közzétételkor
rendelkezésre álló értékek szerepelnek.A hiányzó értékekért vegye fel a kapcsolatot bármely Toyota márkakereskedővel, hivatalos Toyota szervizzel, vagy bármilyen megbízható szervizzel.
NOTIC E
A maximális teljesítmény megfelel a típus-jóváhagyáskor a próbapadon mért értéknek, az európai jogszabályokban (1999/99 / EK irányelv) meghatározott feltételek mellett.
További információkért vegye fel a kapcsolatot bármely Toyota márkakereskedéssel vagy hivatalos Toyota szervizzel, vagy bármilyen megbízható szervizzel.
Súlyok és vontatott
rakományok
A járművel kapcsolatos tümegeket és vontatott rakományokat a regisztrációs okmány, valamint az értékesítési prospektusok tartalmazzák.Ezeket az értékeket a gyártó adattábláján vagy címkéjén is feltüntetik.További információkért vegye fel a kapcsolatot
bármely Toyota márkakereskedéssel vagy hivatalos Toyota szervizzel, vagy bármilyen megbízható szervizzel.A feltüntetett GTW (bruttó járműszerelvény tömeg) és a vontatott teher értéke legfeljebb 1000 méter (3280 láb) magasságig érvényes. A maximális vontatott terhelést 10%-kal csökkenteni kell minden további 1000 méter magasságnövekedésre.A megengedett legnagyobb orrtömeg megfelel a vonóhorogon megengedett súlynak.
WARNI NG
Magas külső hőmérsékletek esetén a motor védelme érdekében korlátozott lehet a jármű teljesítménye. Ha a külső hőmérséklet meghaladja a 37 ° C-ot, csökkentse a vontatott tömeget.
WARNI NG
A vontatás még enyhén terhelt járművel is hátrányosan befolyásolhatja annak úttartását.A utánfutó vontatásakor megnő a féktávolság.Jármű vontatásakor soha ne lépje túl a 100 km/h sebességet (tartsa be a hatályos helyi jogszabályokat).

264

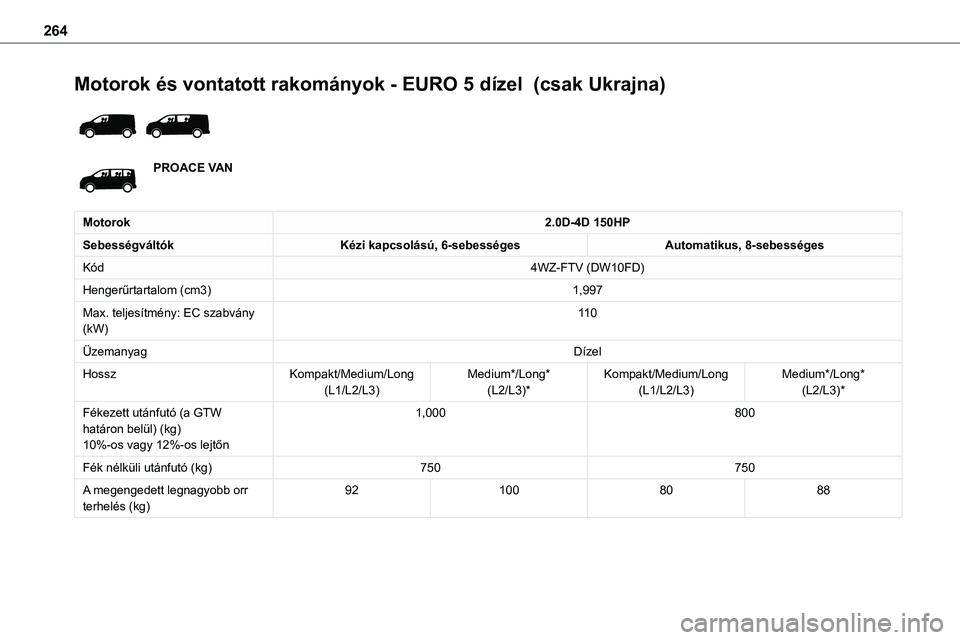

Motorok és vontatott rakományok - EURO 5 dízel (csak Ukrajna)

PROACE VAN
Motorok2.0D-4D 150HP
SebességváltókKézi kapcsolású, 6-sebességesAutomatikus, 8-sebességes
Kód4WZ-FTV (DW10FD)
Hengerűrtartalom (cm3)1,997
Max. teljesítmény: EC szabvány (kW)11 0
ÜzemanyagDízel
HosszKompakt/Medium/Long(L1/L2/L3)Medium*/Long*(L2/L3)*Kompakt/Medium/Long(L1/L2/L3)Medium*/Long*(L2/L3)*
Fékezett utánfutó (a GTW határon belül) (kg)10%-os vagy 12%-os lejtőn
1,000800
Fék nélküli utánfutó (kg)750750
A megengedett legnagyobb orr terhelés (kg)921008088
