Tartalomjegyzék
Gumiabroncs-nyomás érzékelés 173Vezetési és manőverezési segédek - általános javaslatok 175Szem elé vetített kijelző 177Sebesség megjegyzése 179Sebességkorlátozás felismerés és javaslat 179Sebesség határoló 182Sebességtartó automatika - fontos javaslatok 184Tempomat 185Adaptív sebességtartó automatika 187Active Safety BrakeÜtközési kockázatra figyelmeztetés-vel és intelligens vészfékezési segítséggel 191Aktív sávelhagyás figyelmeztető rendszer 194A zavarás észlelése 195Holttérfigyelő rendszer 197Parkolási érzékelők 198VisioPark Light 200Hátsó felülnézet 201
7Gyakorlati információk
Üzemanyagok kompatibilitása 204Üzemanyag-feltöltés 204Hibás tankolás megelőzés (dízel) 206Töltőrendszer (elektromos) 207A meghajtóakkumulátor töltése (elektromos) 215Energiatakarékos üzemmód 219Hóláncok 220Vonóberendezés 221Tetőrudak / Tetőcsomagtartó 221Motorháztető 223Motortér 224Szintek ellenőrzése 224Gyors ellenőrzések 227AdBlue® (dízelmotorok) 230
Szabadonfutó 232Ápolási és karbantartási tanácsok 234
8Meghibásodás esetén
Figyelmeztető háromszög 237Üzemanyag-kifogyás (dízel) 237szerszámos doboz 237Ideiglenes defektjavító készlet 239Pótkerék 243Izzócsere 248Biztosíték cseréje 25312 V akkumulátor / kiegészítő akkumulátor 256Vontatás 260
9Műszaki adatok
A motor műszaki adatai és a vontatott terhek 263Dízelmotorok 264Elektromos motor 268Méretek 270Azonosító jelölések 273
10Bluetooth® audiorendszer
Első lépések 274A kormányra szerelt kezelőszervek 275Menük 276Rádió 276DAB (Digital Audio Broadcasting) rádió 278Média: 279Telefon 282Gyakran Ismételt Kérdések 285
11TOYOTA Pro Touch
Első lépések 288A kormányra szerelt kezelőszervek 289Menük 290
Alkalmazások 292Rádió 292DAB (Digital Audio Broadcasting) rádió 294Média: 295Telefon 296Beállítások 300Gyakran Ismételt Kérdések 301
12 TOYOTA Pro Touch navigációs rendszerrel
Első lépések 304A kormányra szerelt kezelőszervek 305Menük 306Hangparancsok 307Navigáció 314Csatlakoztatott navigáció 316Alkalmazások 319Rádió 323DAB (Digital Audio Broadcasting) rádió 324Média: 325Telefon 326Beállítások 329Gyakran Ismételt Kérdések 332
13Eseményadat rögzítők
 ■ABC szerinti tárgymutató

4
Megjelenés
Műszerek és kezelőelemek
NOTIC E
Ezek az illusztrációk és leírások útmutatóként szolgálnak. Egyes alkatrészek jelenléte és elhelyezkedése a verziótól, a felszereltség szintjétől és az eladási országtól függően változik.



1.KesztyűtartóAz első utas oldali légzsák kikapcsolása
2.12 V (120 W)-os csatlakozóaljzat
3.USB aljzat.
4.Elektromos kézifék
5.Műszerfal
6.TárolóKávéspohár / italdoboz tartója
7.Tároló rekesz
8.Felső tárolórekesz
9.220 V (120 W)-os csatlakozóaljzat
10.Kürt
11 .Utastér világítás.Figyelmeztető lámpa a biztonsági övekhez és az első utasoldali légzsákhozBelső visszapillantó tükörVészhelyzeti és segélyhívó gomb
12.Fűtés/légkondicionálásElső páramentesítés - jégmentesítésHátsó páramentesítés - jégmentesítés
13."START/STOP" gomb
14.Sebességváltó vagy menetválasztóMenetmód választása
15.Fekete-fehér képernyő audio rendszerrelÉrintőképernyő TOYOTA Pro Touch vagy TOYOTA Pro Touch navigációs rendszerrel gombbal
16.Motorháztető nyitó
17.Műszerfali biztosítékok
18.Szem elé vetített kijelző
NOTIC E
A jármű felszereltségétől függően a tárolórekeszek nyitottak vagy zártak lehetnek. Ezt a konfigurációt példaként mutatjuk be.
A kormányra szerelt kezelőszervek

1.Külső világítás / irányjelző vezérlőkar
2.Ablaktörlő / képernyőmosó / fedélzeti
számítógép

5
Áttekintés
3.Az audiorendszer vezérlése
4.Sebességtartó automatika / Sebességkorlátozó vezérlőkAdaptív sebességtartó automatika
5.A műszerfal kijelző üzemmódválasztó kerék
6.Hangszintézis-vezérlésHangerő beállítása
7.Az audiorendszer vezérlése
Központi vezérlősáv


1.Zárás/nyitás belülről
2.Bal oldali elektromos oldalsó tolóajtó
3.Elektromos gyermekzár
4.Jobb oldali elektromos oldalsó tolóajtó
5.Fülke / raktér kiválasztása
6.Veszélyjelző lámpák
7.DSC/ASR rendszer
8.Gumiabroncs-nyomás érzékelés
9.Stop & Start (Dízel)
Oldalsó vezérlősáv


1.Toyota Traction Select
2.Szem elé vetített kijelző
3.Parkolási érzékelők
4.Kiegészítő fűtő/szellőztető rendszer (dízel)
5.Riasztó
6.Fényszórómagasság-állítás
7.Aktív sávelhagyás figyelmeztető rendszer
8.Holttérfigyelő rendszer
9.Automatikus fényszóró billentés
Elektromos motor

1.Töltőcsatlakozó
2.Meghajtó akkumulátor
3.Kiegészítő akkumulátor
4.Fedélzeti töltő
5.Elektromos motor
6.Töltő kábel
Az 1 töltőcsatlakozók 3 típusú töltést tesznek lehetővé:– Háztartási töltés a 2. üzemmódban, háztartási aljzat és a hozzá tartozó töltőkábel segítségével
6.– Gyorsított töltés a 3. üzemmódban egy gyorsított töltőegység (Wallbox) használatával.– Szupergyors töltés a 4. üzemmódban egy gyors nyilvános töltővel.A 400 V-os meghajtó akkumulátor 2 lítium-ion technológiát használ. Tárolja és szolgáltatja az elektromos motor működéséhez, a

27
Műszerek
1

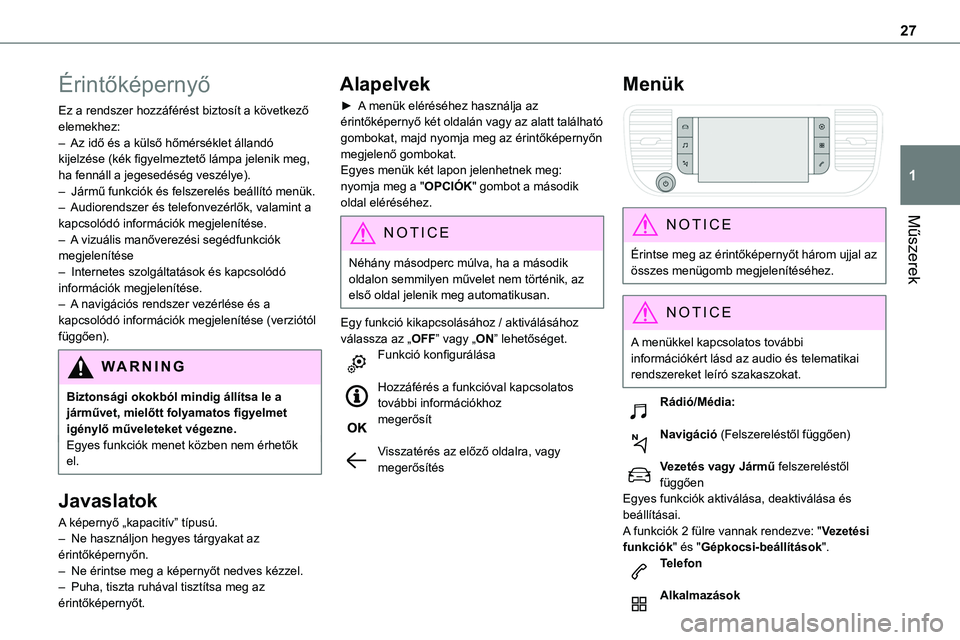

Érintőképernyő
Ez a rendszer hozzáférést biztosít a következő elemekhez:– Az idő és a külső hőmérséklet állandó kijelzése (kék figyelmeztető lámpa jelenik meg, ha fennáll a jegesedéség veszélye).– Jármű funkciók és felszerelés beállító menük.– Audiorendszer és telefonvezérlők, valamint a
kapcsolódó információk megjelenítése.– A vizuális manőverezési segédfunkciók megjelenítése– Internetes szolgáltatások és kapcsolódó információk megjelenítése.– A navigációs rendszer vezérlése és a kapcsolódó információk megjelenítése (verziótól függően).
W ARNI NG
Biztonsági okokból mindig állítsa le a járművet, mielőtt folyamatos figyelmet igénylő műveleteket végezne.Egyes funkciók menet közben nem érhetők el.
Javaslatok
A képernyő „kapacitív” típusú.
– Ne használjon hegyes tárgyakat az érintőképernyőn.– Ne érintse meg a képernyőt nedves kézzel.– Puha, tiszta ruhával tisztítsa meg az érintőképernyőt.
Alapelvek
► A menük eléréséhez használja az érintőképernyő két oldalán vagy az alatt található gombokat, majd nyomja meg az érintőképernyőn megjelenő gombokat.Egyes menük két lapon jelenhetnek meg: nyomja meg a "OPCIÓK" gombot a második oldal eléréséhez.
NOTIC E
Néhány másodperc múlva, ha a második oldalon semmilyen művelet nem történik, az első oldal jelenik meg automatikusan.
Egy funkció kikapcsolásához / aktiválásához válassza az „OFF” vagy „ON” lehetőséget.Funkció konfigurálása
Hozzáférés a funkcióval kapcsolatos további információkhozmegerősít
Visszatérés az előző oldalra, vagy megerősítés
Menük

NOTIC E
Érintse meg az érintőképernyőt három ujjal az összes menügomb megjelenítéséhez.
NOTIC E
A menükkel kapcsolatos további információkért lásd az audio és telematikai rendszereket leíró szakaszokat.
Rádió/Média:
Navigáció (Felszereléstől függően)
Vezetés vagy Jármű felszereléstől függőenEgyes funkciók aktiválása, deaktiválása és beállításai.A funkciók 2 fülre vannak rendezve: "Vezetési funkciók" és "Gépkocsi-beállítások".Telefon
Alkalmazások

28
Az elérhető csatlakoztatott szolgáltatások megjelenítése.EnergiaHozzáférés az adott elektromos funkciókhoz (energiaáramlás, fogyasztási statisztikák, halasztott töltés), amelyek a vonatkozó 3 fülön vannak elrendezve.vagyBeállítások
Az audiorendszer és az érintőképernyő fő beállításai.Audiorendszer be / ki.Hangerő beállítása/némítás.
Felső sáv
Bizonyos információk állandóan megjelennek az érintőképernyő felső sávjában:– Idő és külső hőmérséklet (egy kék figyelmeztető lámpa jelenik meg, ha jegesedés veszélye áll fenn).– Emlékeztető a RádióMédia: és a Telefon menükből, valamint a navigációs utasításokról (felszereléstől függően).– Értesítések– Hozzáférés a Beállításokhoz.
Energia menü
Verziótól függően ez elérhető:– közvetlenül, az érintőképernyő közelében lévő gomb megnyomásával.– az Alkalmazások menüben.
Folyamat
Az oldal az elektromos hajtáslánc működésének
valós idejű ábráját mutatja.

1.Aktív vezetési mód
2.Elektromos motor
3.A meghajtóakkumulátor becsült töltöttségi szintje
4.Energia áramlások
Az energiafolyamok az egyes vezetési módokhoz egyedi színűek:
A.Kék: energiafogyasztás
B.Zöld: energiavisszanyerés
Statisztika
Ez az oldal az elektromos energiafogyasztási statisztikákat mutatja.

– Kék oszlopdiagram: a meghajtóakkumulátorból közvetlenül felhasznált energia.– Zöld oszlopdiagram: a lassítás és a fékezés során visszanyert, az akkumulátor feltöltésére felhasznált energia.Az aktuális utazás átlagos eredményét kWh/100km-ben adják meg.► A - vagy a + gomb megnyomásával megváltoztathatja a megjelenített időskálát.
N OTIC E
A jelenlegi út minden 20 percnél hosszabb út
a gyújtás kikapcsolása nélkül.
Töltés
Ez az oldal lehetővé teszi a halasztott töltés programozását.A meghajtóakkumulátor (elektromos) töltésével kapcsolatos további információkért lásd a megfelelő részt.

29
Műszerek
1
Távirányítható funkciók
(elektromos)
(Hamarosan elérhető)

Az MyToyota alkalmazás okostelefonról elérhető összes funkcióján kívül az alábbi funkciókat is elérheti:– Az akkumulátor töltésének kezelése (halasztott töltés).– Hőmérséklet előkondicionálás kezelése.– A jármű töltöttségi állapotának és hatótávolságának kezelése.
Telepítési eljárás
► Töltse le az MyToyota alkalmazást az okostelefon megfelelő online áruházából.► Hozzon létre egy fiókot.► Adja meg a jármű V.I.N. számát (a jármű regisztrációs okmányában "VF" betűvel kezdődő kód).Az azonosító jelölésekkel kapcsolatos további információkért lásd a megfelelő részt.
NOTIC E
Hálózati lefedettségA különféle, távolról működtethető szolgáltatások használatához győződjön meg arról, hogy járműve a mobilhálózat által lefedett területen helyezkedik el.A hálózati lefedettség hiánya megakadályozhatja a kommunikációt a
járművel (például ha egy földalatti parkolóban van). Ilyen esetekben az alkalmazás egy üzenetet jelenít meg, jelezve, hogy a járművel való kapcsolat nem jött létre.
A dátum beállítása
Bluetooth® audio rendszer
nélkül


A műszerfal kijelzőjén keresztül állítsa be a dátumot és az időt.► Nyomja le és tartsa meg ezt a gombot.
► Nyomja meg ezen gombok egyikét a módosítandó beállítás kiválasztásához.► Röviden nyomja meg ezt a gombot a megerősítéshez.► Nyomja meg ezen gombok egyikét a beállítás megváltoztatásához, majd
erősítse meg újra a változás rögzítéséhez.
Bluetooth® audiorendszerrel
► A főmenübe való belépéshez nyomja meg a MENU gombot.

48

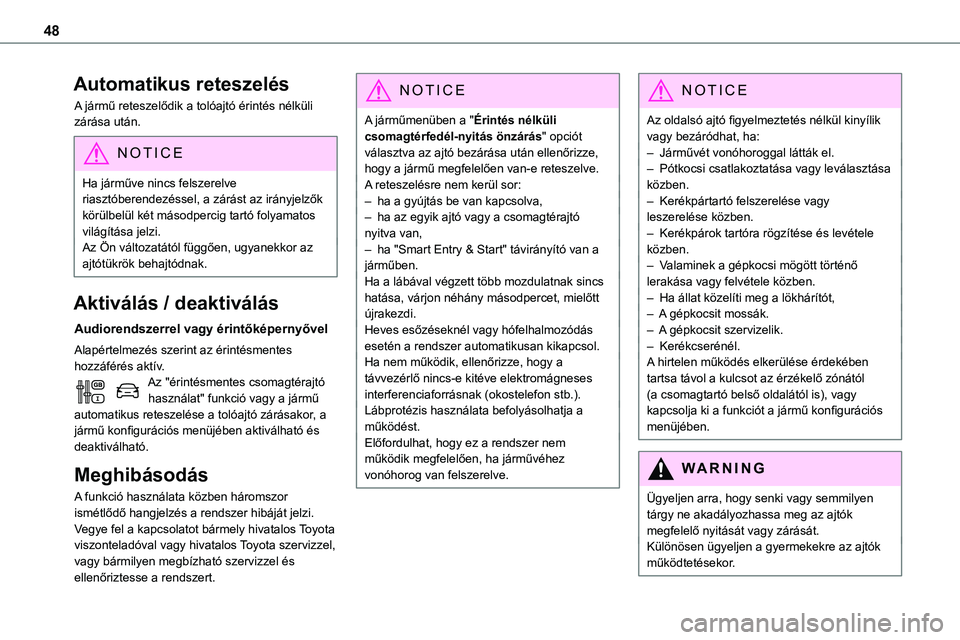

Automatikus reteszelés
A jármű reteszelődik a tolóajtó érintés nélküli zárása után.
NOTIC E
Ha járműve nincs felszerelve riasztóberendezéssel, a zárást az irányjelzők körülbelül két másodpercig tartó folyamatos
világítása jelzi.Az Ön változatától függően, ugyanekkor az ajtótükrök behajtódnak.
Aktiválás / deaktiválás
Audiorendszerrel vagy érintőképernyővel
Alapértelmezés szerint az érintésmentes hozzáférés aktív.Az "érintésmentes csomagtérajtó használat" funkció vagy a jármű automatikus reteszelése a tolóajtó zárásakor, a jármű konfigurációs menüjében aktiválható és deaktiválható.
Meghibásodás
A funkció használata közben háromszor ismétlődő hangjelzés a rendszer hibáját jelzi.Vegye fel a kapcsolatot bármely hivatalos Toyota viszonteladóval vagy hivatalos Toyota szervizzel, vagy bármilyen megbízható szervizzel és ellenőriztesse a rendszert.
NOTIC E
A járműmenüben a "Érintés nélküli csomagtérfedél-nyitás önzárás" opciót választva az ajtó bezárása után ellenőrizze, hogy a jármű megfelelően van-e reteszelve.A reteszelésre nem kerül sor:– ha a gyújtás be van kapcsolva,– ha az egyik ajtó vagy a csomagtérajtó
nyitva van,– ha "Smart Entry & Start" távirányító van a járműben. Ha a lábával végzett több mozdulatnak sincs hatása, várjon néhány másodpercet, mielőtt újrakezdi.Heves esőzéseknél vagy hófelhalmozódás esetén a rendszer automatikusan kikapcsol.Ha nem működik, ellenőrizze, hogy a távvezérlő nincs-e kitéve elektromágneses interferenciaforrásnak (okostelefon stb.).Lábprotézis használata befolyásolhatja a működést.Előfordulhat, hogy ez a rendszer nem működik megfelelően, ha járművéhez vonóhorog van felszerelve.
NOTIC E
Az oldalsó ajtó figyelmeztetés nélkül kinyílik vagy bezáródhat, ha: – Járművét vonóhoroggal látták el.– Pótkocsi csatlakoztatása vagy leválasztása közben.– Kerékpártartó felszerelése vagy leszerelése közben.
– Kerékpárok tartóra rögzítése és levétele közben.– Valaminek a gépkocsi mögött történő lerakása vagy felvétele közben.– Ha állat közelíti meg a lökhárítót,– A gépkocsit mossák.– A gépkocsit szervizelik.– Kerékcserénél. A hirtelen működés elkerülése érdekében tartsa távol a kulcsot az érzékelő zónától (a csomagtartó belső oldalától is), vagy kapcsolja ki a funkciót a jármű konfigurációs menüjében.
WARNI NG
Ügyeljen arra, hogy senki vagy semmilyen tárgy ne akadályozhassa meg az ajtók megfelelő nyitását vagy zárását.
Különösen ügyeljen a gyermekekre az ajtók működtetésekor.

81
Könnyű használat és kényelem
3
WARNI NG
A TOYOTA által jóvá nem hagyott elektromos eszközök, például USB-töltő csatlakoztatása hátrányosan befolyásolhatja a jármű elektromos rendszereinek működését, olyan hibákat okozhat, mint például a rossz rádióvétel vagy a kijelzők képernyőinek zavarása.
USB aljzat.


Az aljzathoz hordozható eszköz vagy USB-memóriakártya csatlakoztatható.Az aljzaton keresztül a rendszer beolvassa az audiorendszerre küldött audio fájlokat a jármű hangszóróin keresztül történő lejátszáshoz.Ezek a fájlok a kormányra szerelt vezérlőkkel vagy az audiorendszer vezérlőivel kezelhetők.Az USB aljzat ezenkívül lehetővé
teszi egy okostelefon csatlakoztatását Android Auto® vagy CarPlay® segítségével, lehetővé téve bizonyos
okostelefon-alkalmazások használatát az érintőképernyőn.A legjobb eredmény eléréséhez használja a készülék gyártója által gyártott vagy jóváhagyott kábelt.Ezek az alkalmazások a kormányra szerelt vezérlőkkel vagy az audiorendszer vezérlőivel kezelhetők.
NOTIC E
Az USB-aljzat használatakor a hordozható eszköz automatikusan töltődik.Töltés közben egy üzenet jelenik meg, ha a hordozható eszköz fogyasztása meghaladja a jármű által biztosított áramot.A berendezés használatával kapcsolatos további információkért lásd az audio és telematikai rendszereket leíró szakaszokat.
220 V aljzat

A verziótól függően egy 220 V/50 Hz-es aljzat (maximális teljesítmény: 120 W) található az első jobb oldali ülés alatt, ami ezért a 2. sorból
érhető el.Ez az aljzat járó motornál, valamint Stop & Start STOP üzemmódjában is működik.

► Emelje fel a fedelet.► Ellenőrizze, hogy a jelzőfény zölden világít-e.► Csatlakoztassa multimédia vagy más elektromos készülékét (telefon töltő, laptop számítógép, CD-DVD lejátszó, üveg melegítő stb.).Hibás működés esetén a zöld jelzőfény villog.Ellenőriztesse bármely márkakereskedővel vagy hivatalos szervizzel, vagy bármilyen megbízható szervizzel.
WARNI NG
Egyszerre csak egy eszközt csatlakoztasson a csatlakozóaljzathoz (ne használjon hosszabbítót vagy több aljzatot), és csak Class II. szigetelésű eszközöket (az eszközön feltüntetve) csatlakoztasson.Ne használjon fémházzal ellátott készülékeket.
