2022 TOYOTA PROACE Kezelési útmutató (in Hungarian)

201
Vezetés
6

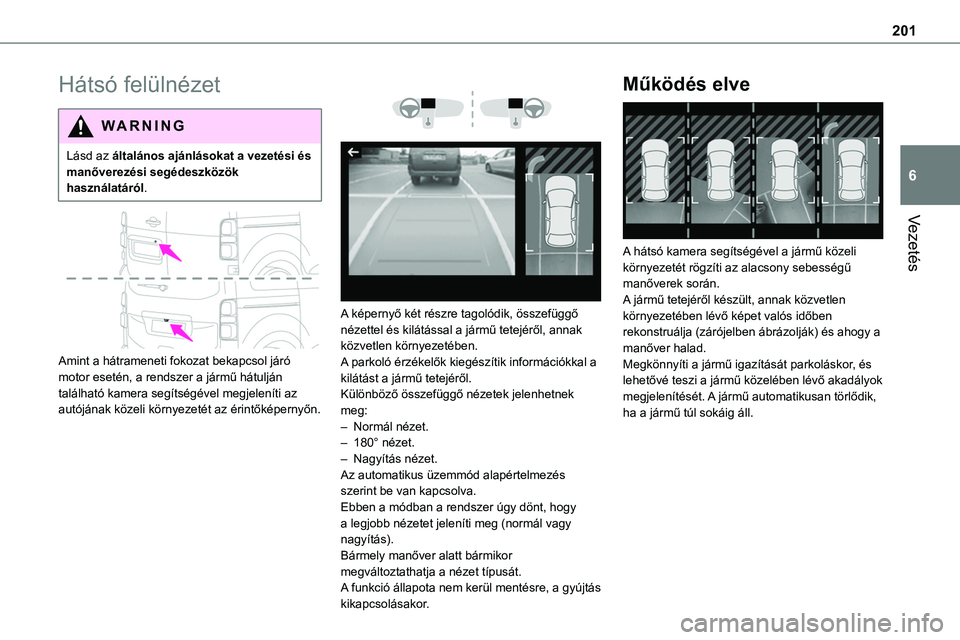

Hátsó felülnézet
WARNI NG
Lásd az általános ajánlásokat a vezetési és manőverezési segédeszközök használatáról.


Amint a hátrameneti fokozat bekapcsol járó motor esetén, a rendszer a jármű hátulján található kamera segítségével megjeleníti az autójának közeli környezetét az érintőképernyőn.



A képernyő két részre tagolódik, összefüggő nézettel és kilátással a jármű tetejéről, annak közvetlen környezetében.A parkoló érzékelők kiegészítik információkkal a kilátást a jármű tetejéről.Különböző összefüggő nézetek jelenhetnek meg:– Normál nézet.– 180° nézet.– Nagyítás nézet.Az automatikus üzemmód alapértelmezés szerint be van kapcsolva.Ebben a módban a rendszer úgy dönt, hogy a legjobb nézetet jeleníti meg (normál vagy nagyítás).Bármely manőver alatt bármikor megváltoztathatja a nézet típusát.A funkció állapota nem kerül mentésre, a gyújtás kikapcsolásakor.
Működés elve

A hátsó kamera segítségével a jármű közeli környezetét rögzíti az alacsony sebességű manőverek során.A jármű tetejéről készült, annak közvetlen környezetében lévő képet valós időben rekonstruálja (zárójelben ábrázolják) és ahogy a manőver halad.Megkönnyíti a jármű igazítását parkoláskor, és lehetővé teszi a jármű közelében lévő akadályok megjelenítését. A jármű automatikusan törlődik, ha a jármű túl sokáig áll.

202
Aktiválás
Az aktiválás automatikus, ha hátrameneti sebességfokozatot kapcsol be 10 km/h-nál (6 mph) alacsonyabb sebességgel.

Ennek a területnek a megnyomásával bármikor kiválaszthatja a megjelenítési módot.Az almenü megjelenésekor válassza a négy nézet egyikét:"Normál nézet".
"180° nézet".
"Nagyítás nézet".
"AUTO mód".
NOTIC E
A funkció deaktiválódik:– Ha pótkocsi van csatlakoztatva vagy kerékpártartó van felszerelve a vonószerkezetre (a gyártó ajánlásainak megfelelően felszerelt vonószerkezettel felszerelt jármű).– 10 km/h (6 mph) sebesség felett.
– Amikor a csomagtartó kinyílásakor.– A hátrameneti fokozatból kiváltáskor (a kép 7 másodpercig látható).– Az érintőképernyő bal felső sarkában lévő fehér nyíl megnyomásával.
AUTO mód

Ez az üzemmód alapértelmezés szerint be van kapcsolva.A hátsó lökhárítóban lévő érzékelők segítségével az automatikus nézet hátulról (normál) jármű tetejéről lenéző (nagyítás) nézetre vált, amint
egy akadályt megközelít a piros vonal szintjén (kevesebb mint 30 cm) egy manőver során.
Normál nézet

A képernyőn megjelenik a jármű mögötti terület.A kék vonalak 1 a jármű szélességét jelzik, kinyitott tükrökkel; irányuk megváltozik a kormánykerék helyzetétől függően.A piros 2 vonal a hátsó lökhárítótól 30 cm (0 láb 11") távolságot képviseli, a két kék vonal 3 és 4 pedig 1 méter és 2 méter (3 láb 3" és 6 láb 6") távolságot mutat.Ez a nézet elérhető AUTO módban vagy a nézetválasztó menüben.

203
Vezetés
6

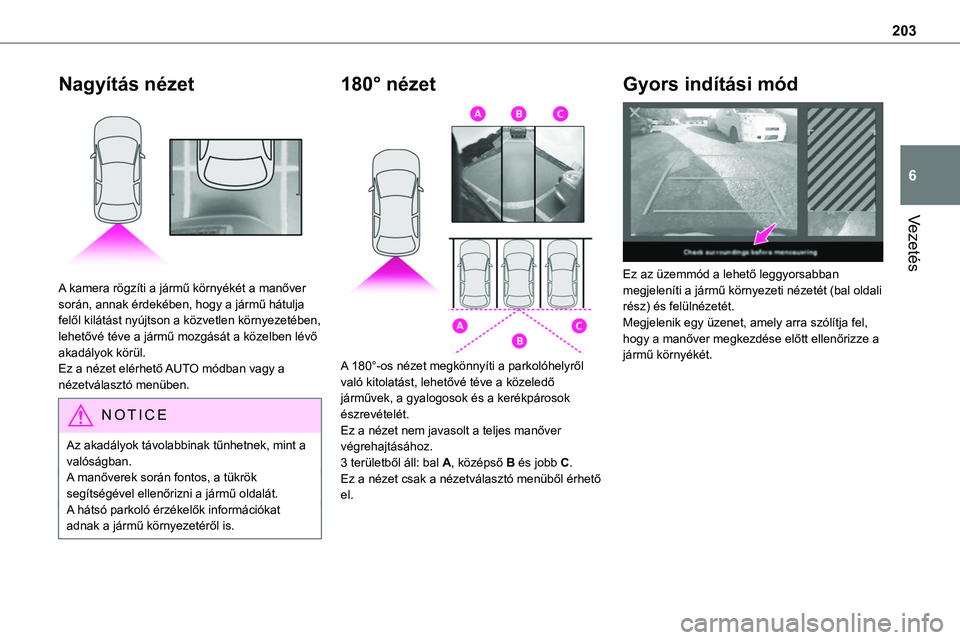

Nagyítás nézet

A kamera rögzíti a jármű környékét a manőver során, annak érdekében, hogy a jármű hátulja felől kilátást nyújtson a közvetlen környezetében, lehetővé téve a jármű mozgását a közelben lévő akadályok körül.Ez a nézet elérhető AUTO módban vagy a nézetválasztó menüben.
NOTIC E
Az akadályok távolabbinak tűnhetnek, mint a valóságban.A manőverek során fontos, a tükrök segítségével ellenőrizni a jármű oldalát.A hátsó parkoló érzékelők információkat adnak a jármű környezetéről is.
180° nézet

A 180°-os nézet megkönnyíti a parkolóhelyről való kitolatást, lehetővé téve a közeledő járművek, a gyalogosok és a kerékpárosok észrevételét.
Ez a nézet nem javasolt a teljes manőver végrehajtásához.3 területből áll: bal A, középső B és jobb C.Ez a nézet csak a nézetválasztó menüből érhető el.
Gyors indítási mód

Ez az üzemmód a lehető leggyorsabban megjeleníti a jármű környezeti nézetét (bal oldali rész) és felülnézetét.Megjelenik egy üzenet, amely arra szólítja fel, hogy a manőver megkezdése előtt ellenőrizze a jármű környékét.

204
Üzemanyagok
kompatibilitása
Az EN590, EN16734 és EN16709 szabványoknak megfelelő dízelüzemanyagok, amelyek legfeljebb 7%, 10%, 20% és 30% zsírsav-metil-észtert tartalmaznak. A B20
vagy B30 üzemanyagok használata, akár alkalmanként is, különleges karbantartási feltételeket igényel, amelyeket "nehéz körülményeknek" neveznek.
Paraffinos dízel üzemanyag, amely megfelel az EN15940 szabványnak.
WARNI NG
Bármely más típusú (bio) üzemanyag (növényi vagy állati olajok, tiszta vagy hígított, háztartási üzemanyag stb.) használata szigorúan tilos (a motor és az üzemanyag-rendszer károsodásának veszélye).
NOTIC E
Csak a B715000 szabványnak megfelelő dízel üzemanyag-adalék használata engedélyezett.
Dízel alacsony
hőmérsékleten
0°C (+ 32°F) alatti hőmérsékleten a paraffinok képződése nyári típusú dízelüzemanyagokban megakadályozhatja a motor megfelelő működését. Ilyen hőmérsékleti körülmények között használjon téli típusú dízelüzemanyagot, és tartsa az üzemanyagtartályt 50% -nál jobban
feltöltve.-15 ° C (+ 5 ° F) alatti hőmérsékleten az indulási problémák elkerülése érdekében a legjobb a járművet menedékbe (fűtött garázs) leparkolni.
Utazás külföldre
Bizonyos üzemanyagok károsíthatják a jármű motorját.Bizonyos országokban szükség lehet egy adott tüzelőanyag használatára (speciális oktánszám, speciális kereskedelmi név stb.) a motor megfelelő működésének biztosítása érdekében.További információkért forduljon a kereskedőhöz.
Üzemanyag-feltöltés
Üzemanyagtartály kapacitása: körülbelül 69 liter.Tartalék szintje: kb. 6 liter.
Alacsony üzemanyagszint
Az alacsony üzemanyagszint elérésekor ezen figyelmeztető
lámpák egyike kigyullad a műszerfalon, üzenet megjelenése és hangjelzés kíséretében. A lámpa első kigyulladásakor kb. 8 liter üzemanyag marad a tartályban.A lehető leghamarabb tankoljon, hogy elkerülje az üzemanyag elfogyását.A hibás üzemanyag betöltésének megelőzéséről (dízelolaj) kapcsolatos további információkat a megfelelő szakaszban talál.
NOTIC E
A figyelmeztető lámpa mellett egy kis nyíl jelzi, hogy a jármű melyik oldalán található az üzemanyag-töltő fedél.
WARNI NG
Stop & Start
Soha ne tankoljon a motor STOP üzemmódjában; ki kell kapcsolni a gyújtást.

205
Gyakorlati információk
7

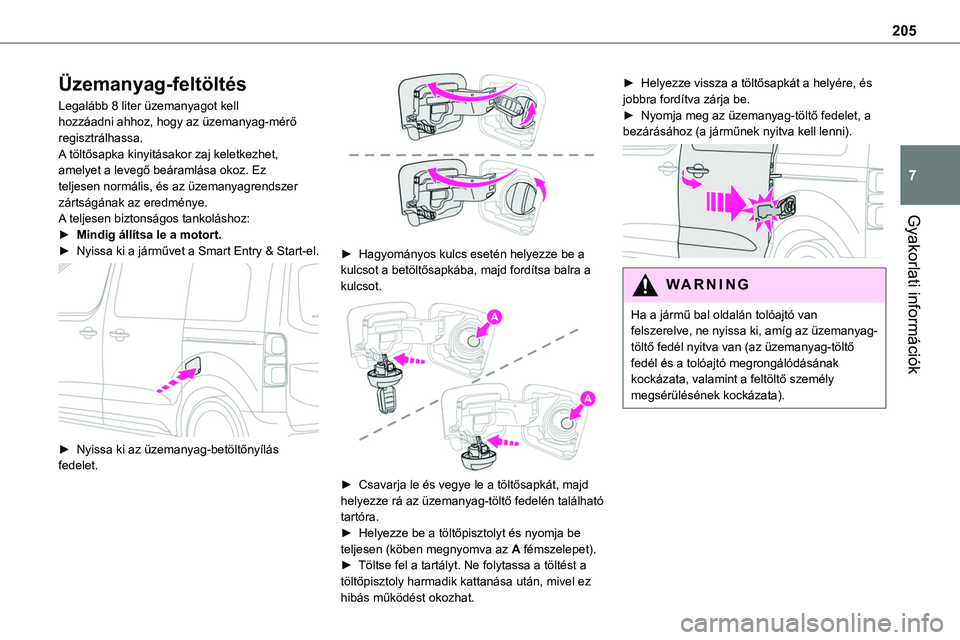

Üzemanyag-feltöltés
Legalább 8 liter üzemanyagot kell hozzáadni ahhoz, hogy az üzemanyag-mérő regisztrálhassa.A töltősapka kinyitásakor zaj keletkezhet, amelyet a levegő beáramlása okoz. Ez teljesen normális, és az üzemanyagrendszer zártságának az eredménye.A teljesen biztonságos tankoláshoz:
► Mindig állítsa le a motort.► Nyissa ki a járművet a Smart Entry & Start-el.

► Nyissa ki az üzemanyag-betöltőnyílás fedelet.

► Hagyományos kulcs esetén helyezze be a kulcsot a betöltősapkába, majd fordítsa balra a kulcsot.

► Csavarja le és vegye le a töltősapkát, majd helyezze rá az üzemanyag-töltő fedelén található tartóra.► Helyezze be a töltőpisztolyt és nyomja be teljesen (köben megnyomva az A fémszelepet).► Töltse fel a tartályt. Ne folytassa a töltést a töltőpisztoly harmadik kattanása után, mivel ez
hibás működést okozhat.
► Helyezze vissza a töltősapkát a helyére, és jobbra fordítva zárja be.► Nyomja meg az üzemanyag-töltő fedelet, a bezárásához (a járműnek nyitva kell lenni).

WARNI NG
Ha a jármű bal oldalán tolóajtó van felszerelve, ne nyissa ki, amíg az üzemanyag-töltő fedél nyitva van (az üzemanyag-töltő fedél és a tolóajtó megrongálódásának kockázata, valamint a feltöltő személy megsérülésének kockázata).

206

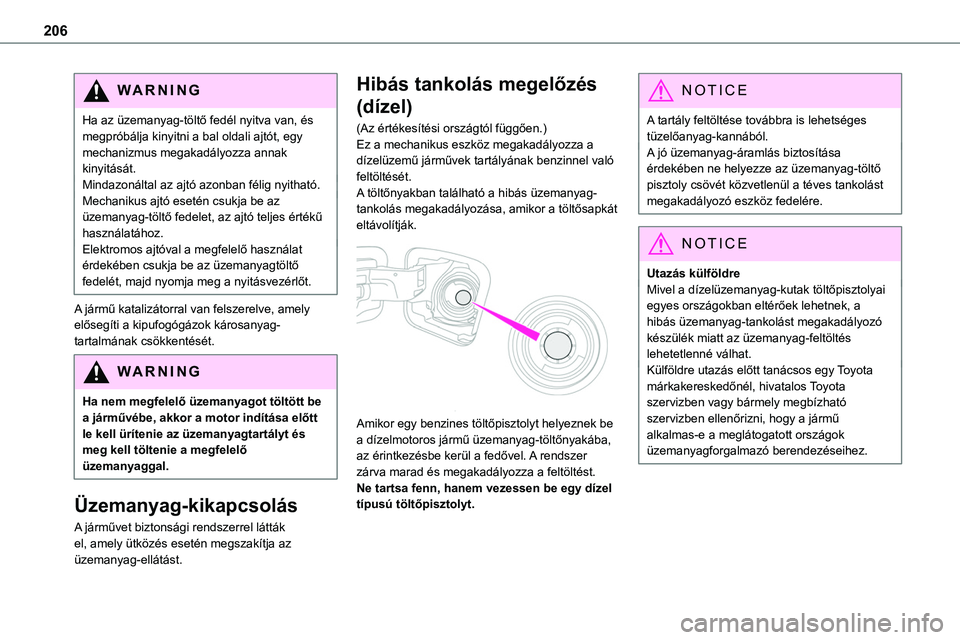

WARNI NG
Ha az üzemanyag-töltő fedél nyitva van, és megpróbálja kinyitni a bal oldali ajtót, egy mechanizmus megakadályozza annak kinyitását.Mindazonáltal az ajtó azonban félig nyitható.Mechanikus ajtó esetén csukja be az üzemanyag-töltő fedelet, az ajtó teljes értékű
használatához.Elektromos ajtóval a megfelelő használat érdekében csukja be az üzemanyagtöltő fedelét, majd nyomja meg a nyitásvezérlőt.
A jármű katalizátorral van felszerelve, amely elősegíti a kipufogógázok károsanyag-tartalmának csökkentését.
WARNI NG
Ha nem megfelelő üzemanyagot töltött be a járművébe, akkor a motor indítása előtt le kell ürítenie az üzemanyagtartályt és meg kell töltenie a megfelelő üzemanyaggal.
Üzemanyag-kikapcsolás
A járművet biztonsági rendszerrel látták
el, amely ütközés esetén megszakítja az üzemanyag-ellátást.
Hibás tankolás megelőzés
(dízel)
(Az értékesítési országtól függően.)Ez a mechanikus eszköz megakadályozza a dízelüzemű járművek tartályának benzinnel való feltöltését.A töltőnyakban található a hibás üzemanyag-tankolás megakadályozása, amikor a töltősapkát
eltávolítják.

Amikor egy benzines töltőpisztolyt helyeznek be a dízelmotoros jármű üzemanyag-töltőnyakába, az érintkezésbe kerül a fedővel. A rendszer zárva marad és megakadályozza a feltöltést.Ne tartsa fenn, hanem vezessen be egy dízel típusú töltőpisztolyt.
NOTIC E
A tartály feltöltése továbbra is lehetséges tüzelőanyag-kannából.A jó üzemanyag-áramlás biztosítása érdekében ne helyezze az üzemanyag-töltő pisztoly csövét közvetlenül a téves tankolást megakadályozó eszköz fedelére.
NOTIC E
Utazás külföldre Mivel a dízelüzemanyag-kutak töltőpisztolyai egyes országokban eltérőek lehetnek, a hibás üzemanyag-tankolást megakadályozó készülék miatt az üzemanyag-feltöltés lehetetlenné válhat.Külföldre utazás előtt tanácsos egy Toyota márkakereskedőnél, hivatalos Toyota szervizben vagy bármely megbízható szervizben ellenőrizni, hogy a jármű alkalmas-e a meglátogatott országok üzemanyagforgalmazó berendezéseihez.

207
Gyakorlati információk
7

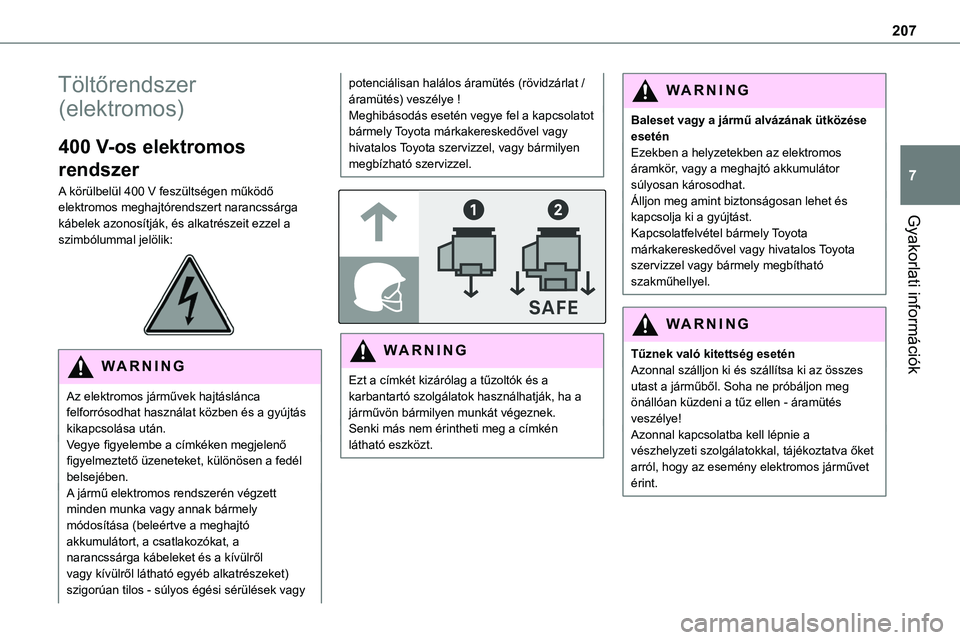

Töltőrendszer
(elektromos)
400 V-os elektromos
rendszer
A körülbelül 400 V feszültségen működő elektromos meghajtórendszert narancssárga
kábelek azonosítják, és alkatrészeit ezzel a szimbólummal jelölik:

WARNI NG
Az elektromos járművek hajtáslánca felforrósodhat használat közben és a gyújtás kikapcsolása után.Vegye figyelembe a címkéken megjelenő figyelmeztető üzeneteket, különösen a fedél belsejében.A jármű elektromos rendszerén végzett minden munka vagy annak bármely módosítása (beleértve a meghajtó
akkumulátort, a csatlakozókat, a narancssárga kábeleket és a kívülről vagy kívülről látható egyéb alkatrészeket) szigorúan tilos - súlyos égési sérülések vagy
potenciálisan halálos áramütés (rövidzárlat / áramütés) veszélye !Meghibásodás esetén vegye fel a kapcsolatot bármely Toyota márkakereskedővel vagy hivatalos Toyota szervizzel, vagy bármilyen megbízható szervizzel.


WARNI NG
Ezt a címkét kizárólag a tűzoltók és a karbantartó szolgálatok használhatják, ha a járművön bármilyen munkát végeznek.Senki más nem érintheti meg a címkén
látható eszközt.
WARNI NG
Baleset vagy a jármű alvázának ütközése eseténEzekben a helyzetekben az elektromos áramkör, vagy a meghajtó akkumulátor súlyosan károsodhat.Álljon meg amint biztonságosan lehet és kapcsolja ki a gyújtást.
Kapcsolatfelvétel bármely Toyota márkakereskedővel vagy hivatalos Toyota szervizzel vagy bármely megbítható szakműhellyel.
WARNI NG
Tűznek való kitettség eseténAzonnal szálljon ki és szállítsa ki az összes utast a járműből. Soha ne próbáljon meg önállóan küzdeni a tűz ellen - áramütés veszélye!Azonnal kapcsolatba kell lépnie a vészhelyzeti szolgálatokkal, tájékoztatva őket arról, hogy az esemény elektromos járművet érint.

208
WARNI NG
MosáskorA jármű mosása előtt mindig ellenőrizze, hogy a töltőfedél megfelelően van-e becsukva.Soha ne mossa a járművet, az akkumulátor töltése alatt.
WARNI NG
Nagynyomású mosásAz elektromos alkatrészek károsodásának elkerülése érdekében kifejezetten tilos nagynyomású mosást használni a motortérben vagy a karosszéria alatt.A karosszéria mosásakor ne használjon 80 bar-nál nagyobb nyomást.
WARNI NG
Soha ne engedje, hogy víz vagy por kerüljön a csatlakozóba vagy a csatlakozóaljzatba - áramütés vagy tűz veszélye!Soha ne csatlakoztassa / húzza ki a töltőcsatlakozót vagy kábelt nedves kézzel - áramütés kockázata!
Meghajtó akkumulátor
Ez az akkumulátor tárolja az elektromos motort tápláló és az utastérben termikus kényelmet biztosító energiát. Használat közben lemerül, ezért rendszeresen újra kell tölteni. Az újratöltés előtt nem kell megvárni, amíg a meghajtó akkumulátor a tartalék szintjére esik.Az akkumulátor élettartama a vezetés típusától, az útvonaltól, a termál kényelmi berendezések
használatától és az akkumulátor-elemek öregedésétől függően változhat.
NOTIC E
A meghajtóakkumulátor öregedési folyamatát számos tényező befolyásolja, beleértve az éghajlati viszonyokat, a megtett távolságot és azt, hogy milyen gyakran töltötték fel gyorsan.
WARNI NG
A meghajtóakkumulátor károsodása eseténSzigorúan tilos a járművön önállóan dolgozni.Ne érintse meg az akkumulátorból származó folyadékokat, és ha bőre érintkezik ezekkel a termékekkel, bő vízzel mossa le, és minél előbb forduljon orvoshoz.Vegye fel a kapcsolatot bármely hivatalos Toyota viszonteladóval vagy hivatalos Toyota szervizzel, vagy bármilyen megbízható
szervizzel és ellenőriztesse a rendszert.
Töltőcsatlakozók és
jelzőlámpák

1.Töltőcsatlakozó
2.Halasztott töltés aktiválási gomb
3.Töltőcsatlakozó reteszelés visszajelzőlámpaFolyamatos piros: a csatlakozódugó helyesen van elhelyezve és rögzítve a csatlakozóban.Villogó piros: a csatlakozódugó helytelenül
van elhelyezve vagy reteszelése nem lehetséges.
4.Töltésjelző lámpa
