209
Praktinė informacija
7
Transporto priemonėje įrengtas katalizatorius, padedantis sumažinti kenksmingos emisijos apimtis išmetamosiose dujose.
WARNI NG
Jei į savo transporto priemonę įpilsite netinkamų degalų, turėsite ištuštinti degalų baką ir įpilti į jį tinkamų degalų. Tik tada bus galima užvesti variklį iš naujo.
Degalų tiekimo nutraukimas
Šioje transporto priemonėje sumontuota saugos sistema, smūgio atveju nutraukianti degalų tiekimą.
Apsauga nuo degalų rūšies
sumaišymo (dyzelinas)
(Atsižvelgiant į pardavimo valstybę.)Šis mechaninis apsauginis įtaisas neleidžia į dyzelino baką įpilti benzino.Jis įrengtas bako kaklelyje (jis pasirodo atsukus bako dangtelį).

Įkišus benzino pistoletą į dyzelinės transporto priemonės degalų bako kaklelį, jis paliečia atlanką. Sistema lieka uždaryta ir neleidžia įpilti degalų.Nebandykite kišti per jėgą: vietoj to įkiškite dyzelino pistoletą.
NOTIC E
Baką galima pripildyti ir naudojant degalų kanistrą.Siekiant užtikrinti gerą degalų tėkmę, degalų kanistro antgalis neturi liestis su apsaugos nuo degalų rūšies sumaišymo įtaiso atlanku.
NOTIC E
Kelionės užsienyje Kadangi kitų valstybių degalinėse dyzelino pistoletai gali būti kitokie, dėl mechaninio apsauginio įtaiso gali būti neįmanoma įpilti degalų.Prieš keliaujant į užsienį rekomenduojama pasitarti su bet kuriuo „Toyota“ įgaliotuoju
atstovu, „Toyota“ įgaliotuoju autoservisu arba bet kuriuo patikimu autoservisu, ar transporto priemonei tinka konkrečiose valstybėse naudojama degalų pilstymo įranga.

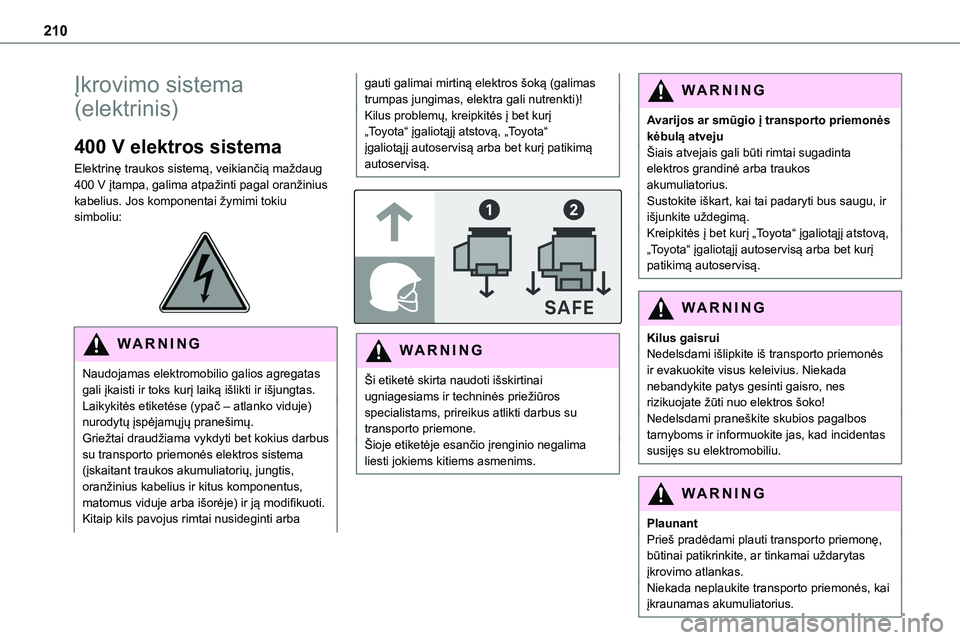

210
Įkrovimo sistema
(elektrinis)
400 V elektros sistema
Elektrinę traukos sistemą, veikiančią maždaug 400 V įtampa, galima atpažinti pagal oranžinius kabelius. Jos komponentai žymimi tokiu simboliu:

WARNI NG
Naudojamas elektromobilio galios agregatas gali įkaisti ir toks kurį laiką išlikti ir išjungtas.Laikykitės etiketėse (ypač – atlanko viduje) nurodytų įspėjamųjų pranešimų.Griežtai draudžiama vykdyti bet kokius darbus su transporto priemonės elektros sistema (įskaitant traukos akumuliatorių, jungtis, oranžinius kabelius ir kitus komponentus, matomus viduje arba išorėje) ir ją modifikuoti. Kitaip kils pavojus rimtai nusideginti arba
gauti galimai mirtiną elektros šoką (galimas trumpas jungimas, elektra gali nutrenkti)!Kilus problemų, kreipkitės į bet kurį „Toyota“ įgaliotąjį atstovą, „Toyota“ įgaliotąjį autoservisą arba bet kurį patikimą autoservisą.


WARNI NG
Ši etiketė skirta naudoti išskirtinai ugniagesiams ir techninės priežiūros specialistams, prireikus atlikti darbus su transporto priemone.
Šioje etiketėje esančio įrenginio negalima liesti jokiems kitiems asmenims.
WARNI NG
Avarijos ar smūgio į transporto priemonės kėbulą atvejuŠiais atvejais gali būti rimtai sugadinta elektros grandinė arba traukos akumuliatorius.Sustokite iškart, kai tai padaryti bus saugu, ir išjunkite uždegimą.
Kreipkitės į bet kurį „Toyota“ įgaliotąjį atstovą, „Toyota“ įgaliotąjį autoservisą arba bet kurį patikimą autoservisą.
WARNI NG
Kilus gaisruiNedelsdami išlipkite iš transporto priemonės ir evakuokite visus keleivius. Niekada nebandykite patys gesinti gaisro, nes rizikuojate žūti nuo elektros šoko!Nedelsdami praneškite skubios pagalbos tarnyboms ir informuokite jas, kad incidentas susijęs su elektromobiliu.
WARNI NG
PlaunantPrieš pradėdami plauti transporto priemonę, būtinai patikrinkite, ar tinkamai uždarytas įkrovimo atlankas.Niekada neplaukite transporto priemonės, kai įkraunamas akumuliatorius.

2 11
Praktinė informacija
7
WARNI NG
Plovimas aukštu slėgiuGriežtai draudžiama aukšto slėgio plovimo įranga plauti motoro skyrių arba automobilio dugną, kad nepažeistumėte elektros sistemos komponentų.Plaudami kėbulą, nenaudokite aukštesnio nei 80 barų slėgio.
WARNI NG
Niekada nelieskite vandeniui ar dulkėms patekti į jungtį arba įkrovimo antgalį, nes galite žūti nuo elektros srovės arba sukelti gaisrą!Niekada nejunkite ir neatjunkite įkrovimo kištuko ar kabelio šlapiomis rankomis. Rizikuojate gauti mirtiną elektros šoką!
Traukos akumuliatorius
Šiame akumuliatoriuje kaupiama energija, kuri maitina elektrinį motorą ir salono temperatūrinio komforto įrangą. Naudojant jis iškraunamas, taigi, turi būti reguliariai įkraunamas. Prieš įkraunant nebūtina laukti, kol traukos akumuliatoriaus įkrovos lygis nukris iki rezervinio.Akumuliatoriaus veikimo trukmė priklauso nuo vairavimo stiliaus, maršruto, temperatūrinio
komforto įrangos naudojimo ir akumuliatoriaus komponentų senėjimo.
NOTIC E
Traukos akumuliatoriaus senėjimo procesui įtakos turi keli veiksniai, įskaitant klimato sąlygas, nuvažiuotą atstumą ir sparčiojo įkrovimo dažnumą.
WARNI NG
Jei traukos akumuliatorius apgadinamasPrimygtinai draudžiama pačiam vykdyti transporto priemonės priežiūros darbus.Nelieskite iš akumuliatoriaus ištekėjusio skysčio. Jei šių produktų pateko ant odos, gausiai nuplaukite vandeniu ir kaip įmanoma greičiau kreipkitės į gydytoją.Pasirūpinkite, kad sistemą patikrintų bet kuris „Toyota“ įgaliotasis atstovas, „Toyota“ įgaliotasis autoservisas arba bet kuris patikimas autoservisas.
Įkrovimo jungtys ir
indikatorių lemputės

1.Įkrovimo jungtys
2.Atidėto įkrovimo aktyvavimo mygtukas
3.Kištuko užrakinimo indikatoriaus lemputėŠviečia raudona spalva: kištukas nustatytas tinkamai ir užrakintas jungtyje.Mirksi raudona spalva: kištukas nustatytas
netinkamai arba užrakinti neįmanoma.
4.Įkrovimo indikatoriaus lemputė

212


Įkrovimo indikatoriaus lemputės būsena
Reikšmė
Šviečia balta spalvaPagalbinis apšvietimas, padedantis atidaryti įkrovimo atlanką ir atjungti įkrovimo kabelį.
Šviečia mėlyna spalvaAtidėtas įkrovimas.
Mirksi žalia spalvaĮkraunama.
Įkrovimo indikatoriaus lemputės būsena
Reikšmė
Šviečia žalia spalvaĮkrauta.Įkrovimo indikatoriaus lemputė išsijungia praėjus maždaug 2 minutėms, kadangi transporto priemonės funkcijos persijungia į budėjimo režimą.Indikatoriaus lemputė vėl įsijungia, kai transporto priemonė atrakinama naudojantis sistema „Smart Entry & Start“ arba atidaromos durelės. Tuo siekiama nurodyti, kad akumuliatorius visiškai įkrautas.
Šviečia raudona spalvaVeikimo sutrikimas.
WARNI NG
Neardykite ir nemodifikuokite įkrovimo jungties, nes galite žūti nuo elektros srovės ir (arba) sukelti gaisrą!Kreipkitės į bet kurį „Toyota“ įgaliotąjį atstovą, „Toyota“ įgaliotąjį autoservisą arba bet kurį patikimą autoservisą.
Įkrovimo kabeliai, lizdai ir
įkrovikliai
Su transporto priemone pateiktas įkrovimo kabelis (atsižvelgiant į versiją) dera su pardavimo valstybėje naudojamomis elektros sistemomis. Išsiruošę keliauti į užsienį, patikrinkite vietinių elektros sistemų suderinamumą su įkrovimo kabeliu.Visą įkrovimo kabelių asortimentą sužinosite iš savo įgaliotojo atstovo.Kreipkitės į bet kurį „Toyota“ įgaliotąjį atstovą, „Toyota“ įgaliotąjį autoservisą arba bet kurį patikimą autoservisą ir sužinokite, kaip įsigyti tinkamų įkrovimo kabelių.
Identifikavimo etiketės ant įkrovimo
kištuko ir jungties
Identifikavimo etiketės klijuojamos ant transporto priemonės, įkrovimo kabelio ir įkroviklio. Jomis siekiama informuoti naudotoją, kurį įrenginį reikėtų naudoti.

213
Praktinė informacija
7
Toliau nurodoma, ką reiškia kiekviena identifikavimo etiketė:
Identifikavimo etiketėsMaitinimo tipasKonfigūracijaPriedo tipasĮtampos intervalas
C

KS2 TIPASTransporto priemonės jungtis ir transporto priemonės įvadas
≤ 480 V RMS

C

KS2 TIPASKištukas ir lizdas≤ 480 V RMS

K

NSCOMBO 2 (FF)Transporto priemonės jungtis ir transporto priemonės įvadas
50–500 V

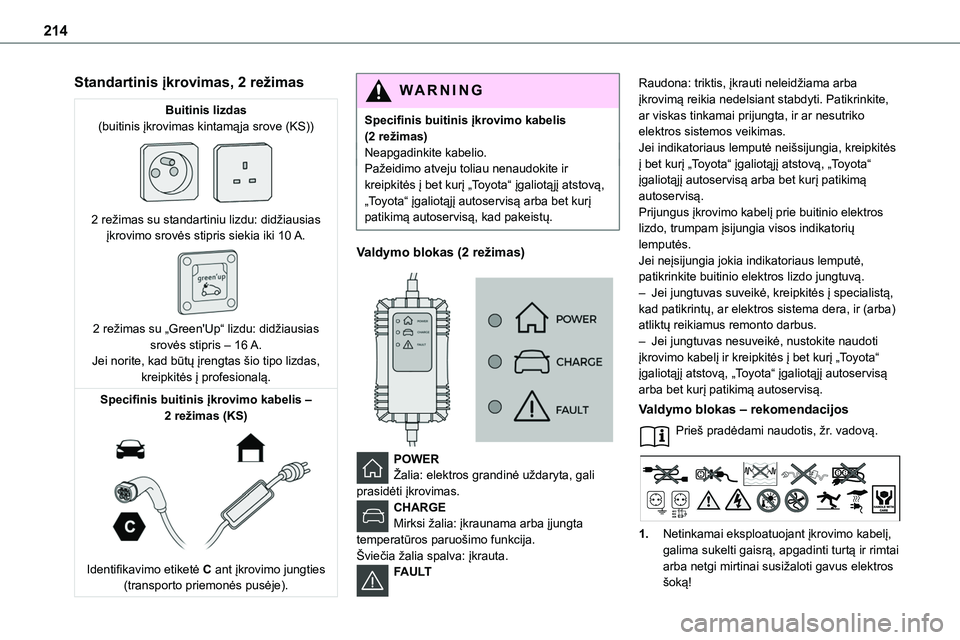

214
Standartinis įkrovimas, 2 režimas
Buitinis lizdas(buitinis įkrovimas kintamąja srove (KS))

2 režimas su standartiniu lizdu: didžiausias įkrovimo srovės stipris siekia iki 10 A.

2 režimas su „Green'Up“ lizdu: didžiausias srovės stipris – 16 A.Jei norite, kad būtų įrengtas šio tipo lizdas, kreipkitės į profesionalą.
Specifinis buitinis įkrovimo kabelis – 2 režimas (KS)

Identifikavimo etiketė C ant įkrovimo jungties (transporto priemonės pusėje).
WARNI NG
Specifinis buitinis įkrovimo kabelis (2 režimas)Neapgadinkite kabelio.Pažeidimo atveju toliau nenaudokite ir kreipkitės į bet kurį „Toyota“ įgaliotąjį atstovą, „Toyota“ įgaliotąjį autoservisą arba bet kurį patikimą autoservisą, kad pakeistų.
Valdymo blokas (2 režimas)


POWERŽalia: elektros grandinė uždaryta, gali prasidėti įkrovimas.CHARGEMirksi žalia: įkraunama arba įjungta
temperatūros paruošimo funkcija.Šviečia žalia spalva: įkrauta.FAULT
Raudona: triktis, įkrauti neleidžiama arba įkrovimą reikia nedelsiant stabdyti. Patikrinkite, ar viskas tinkamai prijungta, ir ar nesutriko elektros sistemos veikimas.Jei indikatoriaus lemputė neišsijungia, kreipkitės į bet kurį „Toyota“ įgaliotąjį atstovą, „Toyota“ įgaliotąjį autoservisą arba bet kurį patikimą autoservisą.Prijungus įkrovimo kabelį prie buitinio elektros
lizdo, trumpam įsijungia visos indikatorių lemputės.Jei neįsijungia jokia indikatoriaus lemputė, patikrinkite buitinio elektros lizdo jungtuvą.– Jei jungtuvas suveikė, kreipkitės į specialistą, kad patikrintų, ar elektros sistema dera, ir (arba) atliktų reikiamus remonto darbus.– Jei jungtuvas nesuveikė, nustokite naudoti įkrovimo kabelį ir kreipkitės į bet kurį „Toyota“ įgaliotąjį atstovą, „Toyota“ įgaliotąjį autoservisą arba bet kurį patikimą autoservisą.
Valdymo blokas – rekomendacijos
Prieš pradėdami naudotis, žr. vadovą.
1.Netinkamai eksploatuojant įkrovimo kabelį, galima sukelti gaisrą, apgadinti turtą ir rimtai arba netgi mirtinai susižaloti gavus elektros šoką!

215
Praktinė informacija
7
2.Visada naudokite tinkamai įžemintą elektros lizdą, kurį saugotų 30 mA likutinės srovės įtaisas.
3.Visada naudokite elektros lizdą, apsaugotą atitinkamo srovės stiprio jungtuvu.
4.Valdymo bloko svoris neturi traukti elektros lizdo, kištuko ir kabelių.
5.Niekada nenaudokite šio įkrovimo kabelio, jei jis defektinis arba kaip nors pažeistas.
6.Niekada nebandykite remontuoti arba atidaryti šio įkrovimo kabelio. Jame nėra dalių, kurias būtų galima suremontuoti: pažeistą įkrovimo kabelį reikia pakeisti.
7.Niekada nemerkite šio įkrovimo kabelio į vandenį.
8.Niekada nenaudokite šio įkrovimo kabelio su ilginimo kabeliu, kelių lizdų šakotuvu, konvertavimo adapteriu arba pažeistu elektros lizdu.
9.Neatjunkite kištuko nuo elektros lizdo, siekdami sustabdyti įkrovimą.
10.Jei įkrovimo kabelis arba elektros lizdas per karšti liesti, nedelsdami sustabdykite įkrovimą, užrakindami ir vėl atrakindami transporto priemonę.
11 .Šiame įkrovimo kabelyje yra komponentų, kurie gali sukelti elektros lanką arba generuoti kibirkštis. Saugokite nuo liepsnių garų.
12.Šį įkrovimo kabelį naudokite tik su TOYOTA transporto priemonėmis.
13.Niekada neprijunkite kabelio prie elektros lizdo (ir neatjunkite nuo jo) šlapiomis rankomis.
14.Nebandykite per jėgą atjungti prie transporto priemonės prijungtos jungties.
Valdymo bloko etiketė – indikatorių lempučių būsena
Indikatoriaus lemputės būsena
Nešviečia

Šviečia

Mirksi

POWERCHARGEFAULTSimbolisAprašymas







Neprijungta prie elektros tinklo arba elektros tiekimo trūkis.


(žalia)


(žalia)


(raudona)


Valdymo blokas atlieka savitikros bandymą.


(žalia)






Prijungta tik prie elektros tinklo arba prie jo ir elektromobilio (EV), tačiau neįkraunama.

216
POWERCHARGEFAULTSimbolisAprašymas

(žalia)


(žalia)




Prijungta prie elektros tinklo ir elektromobilio (EV).EV įkraunamas arba veikia temperatūros paruošimo seka.


(žalia)


(žalia)




Prijungta prie elektros tinklo ir elektromobilio (EV).EV laukia įkrovimo arba yra įkrautas.






(raudona)


Valdymo bloko veikimo sutrikimas. Įkrauti neleidžiama.Jei, nustačius iš naujo rankiniu būdu, vėl pasirodo klaidos indikatorius, prieš kitą įkrovimą kreipkitės į bet kurį „Toyota“ įgaliotąjį atstovą, „Toyota“ įgaliotąjį autoservisą arba bet kurį patikimą autoservisą, kad patikrintų valdymo bloką.

(žalia)


(žalia)


(raudona)


Valdymo blokas veikia diagnostiniu režimu.
Rankinio nustatymo iš naujo procedūraValdymo bloką galima nustatyti iš naujo, vienu metu atjungiant įkrovimo jungtį ir elektros lizdą.Tada reikia pirmiausia prijungti elektros lizdą. Daugiau informacijos rasite vadove.
