2022 TOYOTA PROACE CITY Instructieboekje (in Dutch)

257
In geval van pech
8
► Schakel alle stroomverbruikers uit (audiosysteem, ruitenwissers, verlichting, enz.).

► Schakel om gevaarlijke vonken te voorkomen lader B uit alvorens de kabels op de accu aan te sluiten.► Controleer of de kabels van de lader in goede staat zijn.► Beweeg het kunststof kapje van de pluspool (+) omhoog (indien aanwezig).► Sluit de kabels van lader B als volgt aan:• de rode pluskabel (+) op de pluspool (+) van accu A,
• de zwarte minkabel (-) op massapunt C van de auto.► Zet na afloop van het laden eerst acculader B uit voordat u de kabels losneemt van accu A.
WARNI NG
Als dit label is aangebracht, mag uitsluitend een 12V-lader worden gebruikt. Anders kunnen de elektrische componenten ernstig beschadigd raken.
24V
12V
WARNI NG
Bevroren accuProbeer nooit om een bevroren accu op te laden: risico van explosie!Als de accu bevroren is geweest, laat hem dan nakijken door een Toyota-dealer of Toyota-hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige. Deze zal controleren of de interne onderdelen niet zijn beschadigd en of de behuizing niet is gescheurd waardoor er een giftig en bijtend zuur zou kunnen lekken.
De accu loskoppelen/
aansluiten
Om ervoor te zorgen dat de accu voldoende geladen blijft om de motor te kunnen starten, raden we aan de accu los te nemen als de auto langere tijd niet wordt gebruikt.Vóór het loskoppelen van de accu:► Sluit alle portieren, deuren en ruiten en het dak.► Schakel alle stroomverbruikers uit (audiosysteem, ruitenwissers, verlichting, enz.).► Zet het contact UIT en wacht vier minuten.Neem bij de accu alleen de pluspool (+) los.
Accupoolklem met snelsluiting
Losnemen van de pluspool (+)

► Beweeg, afhankelijk van de uitrusting, het kunststof kapje van de pluspool (+) omhoog.► Trek hendel A helemaal omhoog om accupoolklem B te ontgrendelen.

258
► Beweeg accupoolklem B omhoog om hem te verwijderen.
Weer aansluiten van de pluspool (+)

► Trek hendel A helemaal omhoog.► Plaats de geopende accupoolklem B op de pluspool (+).► Druk de accupoolklem B volledig omlaag.► Beweeg hendel A omlaag om accupoolklem B te vergrendelen.► Beweeg, afhankelijk van de uitrusting, het kunststof kapje van de pluspool (+) omlaag.
WARNI NG
Forceer de hendel niet door er hard op te duwen, aangezien de klem niet kan worden vergrendeld als deze niet correct is geplaatst. Herhaal de procedure.
Nadat de accu weer is aangesloten
Na het aansluiten van de accu moet u het contact AAN zetten en vervolgens 1 minuut wachten alvorens de motor te starten, om de elektronische systemen te initialiseren.Mochten er zich na deze handeling kleine storingen blijven voordoen, neem dan contact op met een erkende Toyota-dealer of Toyota-hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.Raadpleeg de volgende rubriek om bepaalde systemen zelf te resetten, zoals:– De sleutel met afstandsbediening of de elektronische sleutel (afhankelijk van de uitvoering),– De elektrisch bedienbare ruiten,– De datum en de tijd,– De voorkeuzezenders.
NOTIC E
Tijdens de rit die volgt op de eerste keer dat de motor weer is gestart, werkt het Stop & Start-systeem mogelijk niet.
In dat geval werkt het systeem pas weer als de auto gedurende een bepaalde periode, die afhankelijk is van de omgevingstemperatuur en de ladingstoestand van de accu (maximaal 8 uur), niet is gebruikt.
Slepen/trekken
Procedure voor het laten slepen van uw auto of het slepen van een andere auto met behulp van het sleepoog.
NOTIC E
Algemene adviezenNeem de geldende wetgeving in het land waar u zich bevindt in acht.Controleer of het gewicht van de trekkende auto hoger is dan van de auto die wordt gesleept.Er moet iemand achter het stuurwiel van de gesleepte auto blijven zitten. Deze persoon moet beschikken over een geldig rijbewijs.Gebruik bij het slepen met vier wielen op de grond altijd een goedgekeurde sleepstang; touwen en riemen zijn verboden.De bestuurder van de trekkende auto moet voorzichtig wegrijden.Als de auto wordt gesleept met uitgezette motor, werken ook de rem- en stuurbekrachtiging niet.

259
In geval van pech
8
WARNI NG
Schakel in de volgende gevallen een professioneel bergingsbedrijf in:– als de auto is gestrand op de autosnelweg of autoweg;– als het niet mogelijk is de transmissie in de neutraalstand te zetten, het stuurslot te ontgrendelen of de parkeerrem te deactiveren;– bij een auto met een automatische transmissie: het is niet mogelijk de auto met draaiende motor te slepen;
– bij het slepen met slechts twee wielen op de grond;– bij een auto met vierwielaandrijving;– als er geen goedgekeurde sleepstang beschikbaar is.
WARNI NG
Voordat u gaat slepen, moet de auto in de vrijloop worden gezet.Zie het desbetreffende hoofdstuk voor meer informatie over het in de vrijloop zetten van de auto.
NOTIC E
ElektromotorEen elektrische auto mag nooit worden gebruikt om een andere auto te slepen.Hij mag echter wel worden gebruikt om een auto uit een geul te trekken.
Voorwaarden voor het slepen
Type auto(motor/transmissie)Voorwielen op de grondAchterwielen op de grondAutoambulanceVier wielen op de grond met sleepstang
Verbrandingsmotor/handgeschakeld








Verbrandingsmotor/automatisch







Electric

260
NOTIC E
Als de accu of de elektrisch bedienbare parkeerrem defect is, moet de auto door een professional op een autoambulance worden vervoerd (behalve uitvoeringen met een handgeschakelde transmissie).
Toegang tot het sleepoog
NOTIC E
Zie het desbetreffende hoofdstuk voor meer informatie over de gereedschapsset.
WARNI NG
Zet bij een handgeschakelde transmissie de selectiehendel in de neutraalstand.Zet bij een automatische transmissie de keuzeschakelaar in stand N.Als u zich hier niet aan houdt, is het mogelijk dat bepaalde onderdelen van het remsysteem beschadigd raken en dat de rembekrachtiger na het starten niet meer werkt.
Slepen van uw auto

► Druk met uw vinger op het bovenste deel van het afdekplaatje in de voorbumper (zoals hierboven aangegeven) om het los te maken.► Draai het sleepoog helemaal vast.► Plaats de sleepstang.► Schakel de alarmknipperlichten van de te slepen auto in.► Rijd voorzichtig weg en houd zowel de snelheid als het af te leggen traject beperkt.
Slepen van een andere auto

► Plaats in de achterbumper de sleutel in de inkeping onder het klepje.► Draai de sleutel en open het klepje.► Draai het sleepoog helemaal vast.► Plaats de sleepstang.► Schakel de alarmknipperlichten van de te slepen auto in.► Rijd voorzichtig weg en houd zowel de snelheid als het af te leggen traject beperkt.

261
Technische gegevens
9

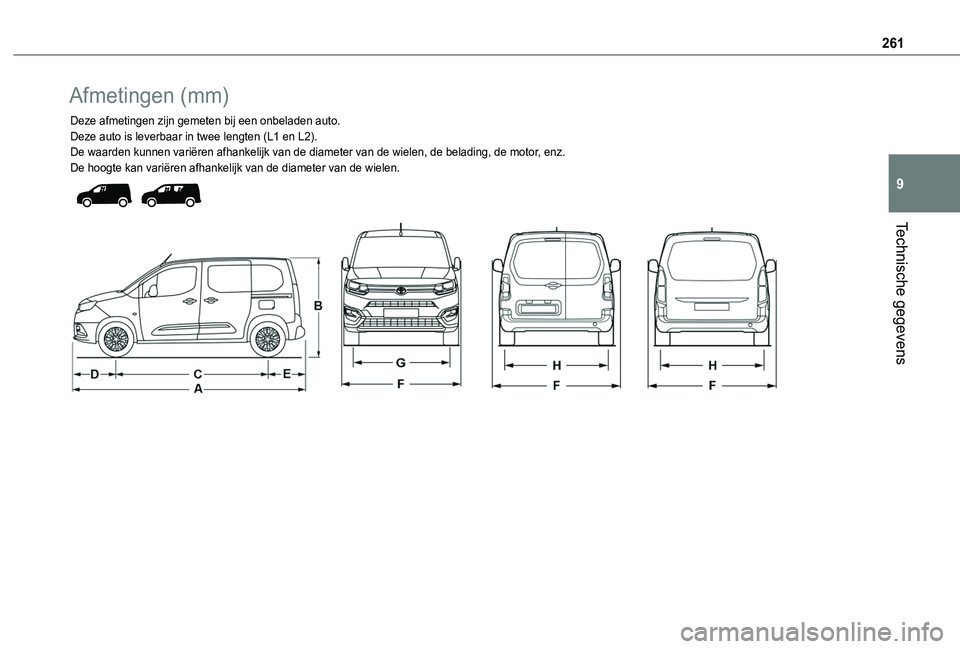

Afmetingen (mm)
Deze afmetingen zijn gemeten bij een onbeladen auto.Deze auto is leverbaar in twee lengten (L1 en L2).De waarden kunnen variëren afhankelijk van de diameter van de wielen, de belading, de motor, enz.De hoogte kan variëren afhankelijk van de diameter van de wielen.

262
Lengte auto
L1L2
ATotale lengte4.4034.753
BTotale hoogteStandaarduitvoering1.796 - 1.8251.812 - 1.820
Worker-uitvoering1.840 - 1.8601.849 - 1.860
CWielbasis2.7852.975
DOverhang voor892
EOverhang achter726886
FBreedte met buitenspiegelsIngeklapt1.921
Uitgeklapt2.107
GSpoorbreedte voor1.553/1.5631.553
HSpoorbreedte achter1.569/1.5771.549/1.568

263
Technische gegevens
9



Lengte auto
L1L2
IBreedte laadruimte tussen de wielkasten1.229
JMaximale breedte laadruimteZonder schuifdeur1.733
Met 1 schuifdeur1.630
Met 2 schuifdeuren1.527
KNuttige hoogte van de openingMet achterdeuren1.137
Met achterklep1.197
LNuttige breedte van de opening1.242

264



Lengte auto
L1L2
MNuttige hoogte van de opening1.072
NHoogte laadruimte(afhankelijk van de hoek van de vloer en de bolling van het dak)
1.200 - 1.270
OHoogte laaddrempelStandaarduitvoering548 - 588X
Standaarduitvoering met verhoogd laadvermogen568 - 578561 - 565
Worker-uitvoering602 - 610605 - 610
PNuttige breedte van de openingMax.675
Min.641
QHoogte laaddrempelStandaarduitvoering534 - 558
Standaarduitvoering met
verhoogd laadvermogen
551 - 558543 - 552
Worker-uitvoering574 - 581575 - 587
