2022 TOYOTA PROACE CITY EV Instrukcja obsługi (in Polish)

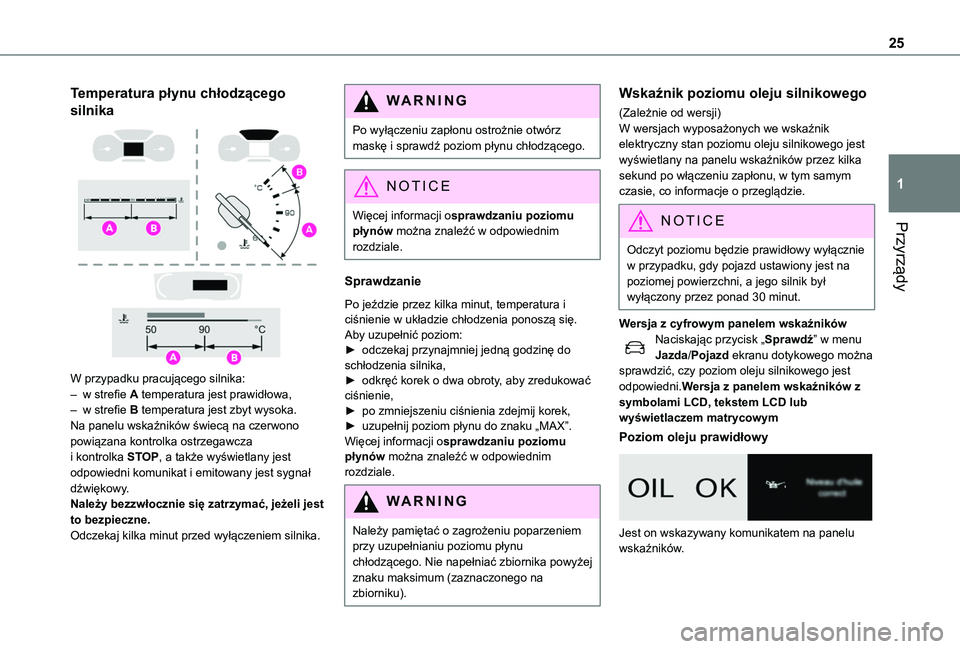

25
Przyrządy
1
Temperatura płynu chłodzącego
silnika

W przypadku pracującego silnika:– w strefie A temperatura jest prawidłowa,– w strefie B temperatura jest zbyt wysoka. Na panelu wskaźników świecą na czerwono powiązana kontrolka ostrzegawcza i kontrolka STOP, a także wyświetlany jest odpowiedni komunikat i emitowany jest sygnał dźwiękowy.Należy bezzwłocznie się zatrzymać, jeżeli jest to bezpieczne.Odczekaj kilka minut przed wyłączeniem silnika.
WARNI NG
Po wyłączeniu zapłonu ostrożnie otwórz maskę i sprawdź poziom płynu chłodzącego.
NOTIC E
Więcej informacji osprawdzaniu poziomu płynów można znaleźć w odpowiednim
rozdziale.
Sprawdzanie
Po jeździe przez kilka minut, temperatura i ciśnienie w układzie chłodzenia ponoszą się.Aby uzupełnić poziom:► odczekaj przynajmniej jedną godzinę do schłodzenia silnika,► odkręć korek o dwa obroty, aby zredukować ciśnienie,► po zmniejszeniu ciśnienia zdejmij korek,► uzupełnij poziom płynu do znaku „MAX”.Więcej informacji osprawdzaniu poziomu płynów można znaleźć w odpowiednim rozdziale.
WARNI NG
Należy pamiętać o zagrożeniu poparzeniem przy uzupełnianiu poziomu płynu chłodzącego. Nie napełniać zbiornika powyżej znaku maksimum (zaznaczonego na zbiorniku).
Wskaźnik poziomu oleju silnikowego
(Zależnie od wersji)W wersjach wyposażonych we wskaźnik elektryczny stan poziomu oleju silnikowego jest wyświetlany na panelu wskaźników przez kilka sekund po włączeniu zapłonu, w tym samym czasie, co informacje o przeglądzie.
NOTIC E
Odczyt poziomu będzie prawidłowy wyłącznie w przypadku, gdy pojazd ustawiony jest na poziomej powierzchni, a jego silnik był wyłączony przez ponad 30 minut.
Wersja z cyfrowym panelem wskaźnikówNaciskając przycisk „Sprawdź” w menu Jazda/Pojazd ekranu dotykowego można sprawdzić, czy poziom oleju silnikowego jest odpowiedni.Wersja z panelem wskaźników z symbolami LCD, tekstem LCD lub wyświetlaczem matrycowym
Poziom oleju prawidłowy

Jest on wskazywany komunikatem na panelu
wskaźników.

26
Zbyt niski poziom oleju

Jest on wskazywany komunikatem na panelu wskaźników.Jeśli zbyt niski poziom oleju zostanie potwierdzony po sprawdzeniu bagnetem, poziom oleju należy uzupełnić, aby zapobiec uszkodzeniu silnika.Więcej informacji osprawdzaniu poziomu płynów można znaleźć w odpowiednim rozdziale.
Usterka wskaźnika poziomu oleju

Wskazuje na to wyświetlenie komunikatu na
panelu wskaźników. Skontaktuj się z dealerem TOYOTA lub wykwalifikowanym warsztatem.
WARNI NG
W przypadku usterki miernika elektrycznego poziom oleju nie jest monitorowany.Jeśli system jest uszkodzony, należy sprawdzać poziom oleju, używając wskaźnika bagnetowego w komorze silnika.Więcej informacji osprawdzaniu poziomu płynów można znaleźć w odpowiednim rozdziale.
Wskaźniki zasięgu AdBlue®
Silniki Diesla są wyposażone w system, który wspomaga system kontroli emisji SCR (selektywnej redukcji katalitycznej = SCR) oraz filtr cząstek stałych (DPF) do oczyszczania gazów wydechowych. Nie mogą one funkcjonować bez płynu AdBlue®.Gdy poziom płynu AdBlue® spada poniżej poziomu rezerwy (pomiędzy 2400 a 0 km), po włączeniu zapłonu zaświeca się kontrolka ostrzegawcza, a na wyświetlaczu pojawia się
szacowany dystans, po którym uruchomienie silnika nie będzie możliwe.
WARNI NG
System zapobiegający uruchomieniu wymagany przez przepisy jest aktywowany automatycznie, gdy zbiornik płynu AdBlue® jest pusty. Wówczas uruchomienie silnika
będzie możliwe dopiero po uzupełnieniu poziomu płynu AdBlue®.
Manualne wyświetlanie zasięgu
Gdy zasięg jazdy przekracza 2400 km, zasięg nie jest wyświetlany automatycznie.Wersja z panelem wskaźników z symbolami LCD, tekstem LCD lub wyświetlaczem matrycowym


► Aby na chwilę wyświetlić zasięg jazdy, należy nacisnąć ten przycisk. Wersja z cyfrowym panelem wskaźnikówInformacje o zasięgu można wyświetlić naciskając przycisk „SPRAWDŹ” w menu ekranu dotykowego „Jazda/Pojazd”.
Czynności wymagane do wykonania przy braku AdBlue®
Następujące kontrolki ostrzegawcze zaświecają się, gdy ilość AdBlue® jest niższa niż rezerwa odpowiadająca zasięgowi 2400 km.Razem z kontrolkami ostrzegawczymi komunikaty regularnie przypominają o

27
Przyrządy
1
potrzebie uzupełnienia poziomu, aby zapobiec unieruchomieniu silnika. Należy skorzystać z rozdziału Kontrolki i kontrolki ostrzegawcze, aby uzyskać szczegóły na temat wyświetlanych komunikatów.
NOTIC E
Więcej informacji dotyczących tematu AdBlue® (silniki Diesla), a w szczególności
na temat uzupełniania poziomu znajduje się w odpowiednim rozdziale.
W przypadku silników Euro 6.2 / 6.3
Kontrolka ostrzegawcza/informacyjna świeci
DziałaniePozostały zasięg


Uzupełnij poziom.Pomiędzy 2400 km a 800 km

Uzupełnij najszybciej, jak to możliwe.
Pomiędzy 800 km a 100 km


Uzupełnienie jest konieczne, ze względu na możliwość unieruchomienia silnika.
Pomiędzy 100 km a 0 km
Kontrolka ostrzegawcza/informacyjna świeci
DziałaniePozostały zasięg


Aby móc ponownie uruchomić silnik, należy dolać
przynajmniej 5 litrów AdBlue® do zbiornika.
0 km
Nieprawidłowe działanie systemu kontroli emisji SCR
Wykrycie nieprawidłowego działania


Po wykryciu nieprawidłowego działania, włączają się te kontrolki ostrzegawcze, którym towarzyszy sygnał
dźwiękowy i komunikat „Usterka oczyszczania spalin” lub „NO START IN”.
Alert włącza się podczas jazdy po wykryciu nieprawidłowego działania po raz pierwszy i potem po włączeniu zapłonu podczas kolejnych
przejazdów, gdy przyczyna błędu się utrzymuje.
NOTIC E
Jeśli usterka jest tymczasowa, alert znika podczas następnej jazdy po autodiagnostyce systemu kontroli emisji SCR.
Nieprawidłowe działanie podczas dozwolonej fazy jazdy (w zakresie pomiędzy 1100 km a 0 km)
Jeśli wskazanie usterki jest nadal stale wyświetlane po 50 km jazdy, usterka w systemie SCR została potwierdzona.Kontrolka ostrzegawcza AdBlue miga i wyświetlany jest komunikat „Usterka oczyszczania spalin: Rozruch zabroniony za X miles” lub komunikat „NO START IN X miles” wskazujący zasięg jazdy w milach lub kilometrach.Podczas jazdy komunikat wyświetlany jest co 30 sekund. Alert jest powtarzany po włączeniu zapłonu.Można kontynuować jazdę przez 1100 km zanim
system unieruchamiania silnika zostanie uaktywniony.
WARNI NG
Jak najszybciej zlecić sprawdzenie systemu autoryzowanemu dealerowi Toyota lub serwisowi Toyota albo innemu wykwalifikowanemu warsztatowi.

28
Uruchomienie silnika niemożliwe
Po każdym włączeniu zapłonu wyświetlany jest komunikat „Usterka oczyszczania spalin: Rozruch zabroniony” lub „NO START IN”.
WARNI NG
Aby móc ponownie uruchomić silnik, należy skontaktować się z autoryzowanym dealerm Toyota lub serwisem Toyota albo
wykwalifikowanym warsztatem.
Wskaźnik zasilania (silnik
elektryczny)

CHARGEŁadowanie akumulatora trakcyjnego podczas zmniejszania prędkości i hamowania.
ECOŚrednie zużycie energii i zoptymalizowany zasięg jazdy.POWER
Zużycie energii przez układ napędowy podczas przyspieszania.NEUTRAL (bieg neutralny)Po włączeniu zapłonu elektryczny układ napędowy pojazdu nie zużywa ani nie wytwarza energii: po przesunięciu po tarczy wskaźnik wraca do pozycji „neutralnej”: pomiędzy ECO a CHARGE.
NOTIC E
Gdy zapłon jest wyłączony, otwarcie drzwi kierowcy powoduje aktywację wskaźnika i jego przesunięcie do pozycji „neutralnej”: pomiędzy ECO a CHARGE.
Wskaźnik poziomu naładowania
(silnik elektryczny)

Gdy pojazd jest uruchomiony, poziom energii akumulatora trakcyjnego i pozostały zasięg są wyświetlane stale.
NOTIC E
Gdy zapłon jest wyłączony, otwarcie drzwi kierowcy powoduje aktywację wskaźnika.
Powiązane kontrolki ostrzegawcze
Dwa kolejne poziomy alarmów wskazują, że osiągnięto niski poziom dostępnej energii:Poziom 1.: rezerwaAkumulator trakcyjny ma niski poziom energii.Świeci ciągle i wskaźnik jest w czerwonym polu oraz emitowany jest sygnał dźwiękowy.► Wyświetl pozostały zasięg na panelu wskaźników.► Podłącz pojazd do ładowania najszybciej, jak to możliwe.Poziom 2.: krytycznyAkumulator trakcyjny ma krytycznie niski poziom energii.Świeci ciągle wraz z kontrolką ostrzeżenia o rezerwie paliwa i emitowany jest sygnał
dźwiękowy.► Należy podłączyć pojazd do ładowania.

29
Przyrządy
1
WARNI NG
Przerywane jest obliczanie pozostałego zasięgu. Moc układu napędowego stopniowo się zmniejsza.Ogrzewanie i klimatyzacja są wyłączane (nawet jeżeli wskaźnik zużycia energii przez klimatyzację jest w pozycji innej niż „ECO”).
Wskaźnik komfortu termicznego
(silnik elektryczny)

Wskaźnik pokazuje zużycie energii elektrycznej akumulatora trakcyjnego przez urządzenia komfortu termicznego w kabinie pasażerskiej.Urządzenia te to układy ogrzewania i klimatyzacji.Sprzętu można używać:– jeśli pojazd nie jest podłączony, gdy świeci kontrolka READY;– jeśli pojazd jest podłączony, gdy zapłon jest włączony (tryb „Lounge”).Wybór trybu ECO powoduje ograniczenie wydajności niektórych z tych sprzętów. W takim przypadku wskaźnik zużycia energii przez urządzenia komfortu termicznego zostanie
przestawiony w strefę „ECO”.
NOTIC E
Aby szybko ogrzać lub schłodzić kabinę pasażerską, można tymczasowo wybrać maksymalne ustawienie ogrzewania lub chłodzenia.Gdy ustawiony jest maksymalny poziom ogrzewania, wskaźnik zużycia energii przez klimatyzację jest w strefie MAX. Gdy klimatyzacja jest ustawiona na wartość maksymalną, wskaźnik zużycia energii pozostaje w strefie ECO.Nadmierne korzystanie z urządzeń komfortu termicznego, w szczególności przy niskiej prędkości, może znacząco zmniejszyć zasięg pojazdu.Należy pamiętać, aby zoptymalizować ustawienia sprzętu po osiągnięciu żądanego poziomu komfortu, a następnie dostosowywać je przy każdym uruchomieniu pojazdu.Po długim okresie nieużywania układu ogrzewania przez pierwszych kilka minut może być odczuwalny delikatny zapach.
Ściemnianie oświetlenia
Ten element sterujący umożliwia ręczną regulację jasności panelu wskaźników w zależności od poziomu oświetlenia zewnętrznego.
Wersja z panelem
wskaźników z symbolami
LCD, tekstem LCD lub
wyświetlaczem matrycowym


Przy zaświeconych światłach (w położeniu innym niż AUTO), nacisnąć przycisk A, aby zwiększyć jasność podświetlenia lub przycisk B, aby zmniejszyć.Zwolnić przycisk po uzyskaniu żądanej jasności.

30
Wersja z cyfrowym panelem
wskaźników
Wersja z systemem
audio BLUETOOTH z ekranem
dotykowym
► Naciśnij menu Ustawienia.
► Wybierz „Wyświetlacz”.
► Wyreguluj jasność naciskając przyciski.Możesz także wyłączyć ekran:► Wybierz opcję „Wyłącz ekran”.
Ekran zostanie całkowicie wyłączony.► Ponownie dotknij ekran (w dowolnym miejscu), aby go aktywować.
Z TOYOTA Connect Radio
► Naciśnij ten przycisk, aby wybrać menu Ustawienia.
► Wybierz pozycję „Jasność”.
► Wyregulować jasność, naciskając strzałki lub przesuwając suwak.Ustawienia są wprowadzane natychmiast.► Naciśnij ekran na zewnątrz okna ustawień, żeby z niego wyjść.Możesz także wyłączyć ekran:► Naciśnij ten przycisk, aby wybrać
menu Ustawienia.
► Wybierz opcję „Ciemny”.
Ekran zostanie całkowicie wyłączony.► Ponownie dotknij ekran (w dowolnym miejscu), aby go włączyć.
Z TOYOTA Connect Nav
Przy włączonych kontrolkach:► Naciśnij ten przycisk, aby wybrać menu Ustawienia.► Wybierz pozycję „OPCJE”.► Wybierz pozycję „Konfiguracja ekranu”.► Wybierz kartę „Jasność”.► Wyreguluj jasność panelu wskaźników i ekranu przy pomocy strzałek lub przesuwając suwak.► Naciśnij ten przycisk, aby zapisać i wyjść.Możesz także wyłączyć ekran:► Naciśnij ten przycisk, aby wybrać menu Ustawienia.► Wybierz opcję „Wyłącz ekran”.
Ekran zostanie całkowicie wyłączony.► Ponownie dotknij ekran (w dowolnym miejscu), aby go włączyć.
Komputer pokładowy
Informacje wyświetlane na temat bieżącej podróży (zasięg, zużycie paliwa, prędkość średnia itd.).
Wyświetlacz informacji
Dane są wyświetlane kolejno.– Przebieg dzienny– Zasięg.– Aktualne zużycie paliwa.– Prędkość średnia.– Stop & Start Licznik czasu.– Informacje z systemu rozpoznawania limitu prędkości.


► Nacisnąć przycisk umieszczony na dźwigni sterowania wycieraczek .

31
Przyrządy
1



► Lub nacisnąć pokrętło na kole kierownicy.
Resetowanie licznika
przebiegu dziennego
Reset jest wykonywany podczas wyświetlania licznika przebiegu dziennego.► Nacisnąć przycisk na dźwigni sterowania wycieraczek i przytrzymać przez ponad dwie sekundy.► Nacisnąć pokrętło na kole kierownicy i przytrzymać przez ponad dwie sekundy.


► Nacisnąć ten przycisk i przytrzymać przez ponad 2 sekundy.
Definicje
Zasięg
(mile lub kilometry)(Procent naładowania akumulatora trakcyjnego (silnik elektryczny)) / Odległość jaką można pokonać na paliwie pozostałym w zbiorniku (obliczana w oparciu o zużycie średnie z ostatnich kilku przejechanych kilometrów) (silnik benzynowy lub wysokoprężny).Rzeczywisty poziom naładowania akumulatora trakcyjnego i pozostały zasięg (silnik elektryczny).Wartość ta może się różnić w zależności od stylu jazdy lub terenu, powodując znaczną zmianę w aktualnym zużyciu paliwa.Pojazd z silnikiem benzynowym lub wysokoprężnym:Po spadku zasięgu poniżej 30 km wyświetlane są kreski.Po wlaniu do zbiornika przynajmniej 5 litrów
paliwa zasięg jest przeliczany i wyświetlany, jeśli przekroczy wartość 100 km.Podczas jazdy, kreski wyświetlane przez dłuższy czas zamiast cyfr wskazują nienormalną sytuację.Skontaktuj się z dealerem TOYOTA lub wykwalifikowanym warsztatem.Pojazd z silnikiem elektrycznym:Dwa kolejne poziomy ostrzeżeń wskazują, że ilość dostępnej energii staje się mała.
Więcej informacji o wskaźnikach, a w szczególności wskaźnikach poziomu ładowania (silnik elektryczny), można znaleźć w odpowiednim rozdziale.
Bieżące zużycie
(w mpg lub l/100 km lub km/l)(mile/KwH, kWh/100 km lub km/kWh) (silnik elektryczny) / Obliczane w ciągu ostatnich kilku sekund.Funkcja jest wyświetlana tylko przy prędkościach powyżej 30 km/godz (silnik wysokoprężny).
Średnie zużycie
(w mpg lub l/100 km lub km/l)(mile/KwH, kWh/100 km lub km/kWh) (silnik elektryczny) / Obliczane od ostatniego skasowania komputera pokładowego.
Prędkość średnia
(mph lub km/godz.)Obliczane od ostatniego skasowania komputera pokładowego.
Przebyta odległość
(km lub mile)Obliczane od ostatniego skasowania komputera pokładowego.

32
Stop & Start Licznik czasu
(minuty/sekundy lub godziny/minuty)
Jeśli pojazd jest wyposażony w system Stop & Start, licznik czasu oblicza czas spędzony w trybie STOP podczas podróży.Jest kasowany na wartość zero po każdym włączeniu zapłonu.
System audio
BLUETOOTH z ekranem
dotykowym

Ten system zapewnia dostęp do następujących elementów:– Elementy sterujące systemu audio i telefonu oraz wyświetlacz powiązanych informacji.– Menu funkcji pojazdu i ustawień sprzętu.– Elementy sterowania systemu klimatyzacji (w zależności od wersji).
WARNI NG
Ze względów bezpieczeństwa zawsze zatrzymywać pojazd przed wykonaniem operacji wymagających stałej uwagi.Niektóre funkcje są niedostępne w trakcie jazdy.
Zalecenia
Nie obsługiwać ekranu dotykowego ostrymi przedmiotami.Nie dotykać ekranu dotykowego mokrymi dłońmi.Używać miękkiej, czystej szmatki do czyszczenia ekranu dotykowego.
Główne elementy
sterowania
Przy wyłączonym zapłonie: uruchamianie systemuPodczas pracy silnika: wyciszenieLewe pokrętło: regulacja głośności
(obrót)/bezpośredni dostęp do Media menu (naciśnięcie)Prawe pokrętło: regulacja przepływu powietrza (obrót)/bezpośredni dostęp do Klimatyzacja menu (naciśnięcie)Dostęp do menu
Powrót do poprzedniego ekranu lub potwierdzenie
NOTIC E
Po kilku chwilach bez wykonywania czynności na drugiej stronie automatycznie zostanie wyświetlona strona pierwsza.
Menu
Radio
Media
KlimatyzacjaUstawienia temperatury, przepływu powietrza itp.Więcej informacji na temat klimatyzacji ręcznej można znaleźć w odpowiednim rozdziale.Telefon
JazdaWłączanie, wyłączanie i ustawienia pewnych funkcji.Ustawienia
Najważniejsze ustawienia systemu
NOTIC E
Więcej informacji o tych menu można znaleźć w rozdziałach przedstawiających systemy audio i telematyki.
