2022 TOYOTA PROACE CITY EV Instrukcja obsługi (in Polish)

137
Bezpieczeństwo
5
Legenda
(a) Przed umieszczeniem dziecka w foteliku na tym siedzeniu należy zapoznać się z przepisami obowiązującymi w kraju eksploatacji pojazdu.(b) Aby na tylnym siedzeniu zainstalować fotelik dziecięcy tyłem lub przodem do kierunku jazdy, cofnij siedzenie tylne maksymalnie do tyłu i ustaw oparcie prosto.(c) Montaż nosidełka na tym siedzeniu może uniemożliwić użycie co najmniej jednego innego siedzenia w tym rzędzie.(d) Przesuń przednie siedzenie pasażera bez regulacji wysokości całkowicie do tyłu.(e) W trzecim rzędzie nie wolno montować fotelików dziecięcych z podpórką.(f) W niektórych wersjach siedzenie środkowe nie ma mocowań ISOFIX.IUF Siedzenie przystosowane do montażu uniwersalnego fotelika ISOFIX przodem do kierunku jazdy z zamocowanym pasem górnym.IL Siedzenie przystosowane do montażu półuniwersalnego fotelika ISOFIX, który może być:– ustawiony tyłem do kierunku jazdy, wyposażony w pas górny lub podpórkę;– ustawiony przodem do kierunku jazdy, wyposażony w podpórkę;– nosidełkiem wyposażonym w pas górny lub podpórkę.Więcej informacji o fotelikach dziecięcych ISOFIX, a w szczególności mocowaniu pasa górnego, można znaleźć w odpowiednim rozdziale.

138
Foteliki dziecięce i-Size

Foteliki dziecięce i-Size mają dwa zaczepy, które mocuje się w dwóch pierścieniach A.Foteliki dziecięce i-Size mają też:– pas górny mocowany do pierścienia B, lub– podpórkę opieraną na podłodze pojazdu, zgodnie z pozycją siedzeń określoną w normie i-Size.Zapobiegają one przechylaniu się fotelika do przodu w razie wypadku.Więcej informacji o mocowaniach ISOFIX można znaleźć w odpowiednim rozdziale.
Lokalizacje fotelików dziecięcych i-Size
Zgodnie z nowymi przepisami europejskimi w tej tabeli wskazano możliwości montażu fotelików dziecięcych i-Size na siedzeniach pojazdów wyposażonych w mocowania ISOFIX zgodne z normą i-Size.
Pozycja siedzeniaSystem fotelików dziecięcych i-Size
Pierwszy rząd (a)Siedzenie pasażeraNie i-Size
Drugi rząd (b) (c) (d)i-U
Trzeci rząd (b)Nie i-Size
Legenda
(a) Przed umieszczeniem dziecka w foteliku na tym siedzeniu należy zapoznać się z przepisami obowiązującymi w kraju eksploatacji pojazdu.(b) Aby na tylnym siedzeniu zainstalować fotelik dziecięcy tyłem lub przodem do kierunku jazdy, cofnij siedzenie tylne maksymalnie do tyłu i ustaw oparcie prosto.(c) Wyreguluj siedzenie przednie na maksymalną wysokość.(d) W niektórych wersjach siedzenie środkowe nie ma mocowań ISOFIX.i-U Przeznaczone do systemów fotelików uniwersalnych i-Size montowanych przodem lub tyłem do kierunku jazdy .i-UF Przeznaczone do systemów fotelików uniwersalnych i-Size montowanych tylko przodem do kierunku jazdy.

139
Bezpieczeństwo
5
Ręczna blokada dziecięca


Układ mechaniczny uniemożliwiający otwarcie bocznych drzwi przesuwnych za pomocą dźwigni wewnętrznej.

Blokowanie/odblokowanie
► Obróć przełącznik umieszczony na krawędzi bocznych drzwi w górę, aby je zablokować lub w dół, aby je odblokować.
Elektryczna blokada
zapobiegająca otwarciu
drzwi od środka


Układ zdalnego sterowania zapobiega otwarciu tylnych drzwi (bocznych drzwi przesuwnych, tylnych drzwi na zawiasach lub klapy tylnej) za pomocą przełączników wewnętrznych.
Aktywacja/dezaktywacja



► Przy włączonym zapłonie naciśnij ten
przycisk, aby uaktywnić/dezaktywować blokadę dziecięcą.Zaświecenie się kontrolki sygnalizuje włączenie blokady dziecięcej.
WARNI NG
Każdy inny stan kontrolki wskazuje błąd, który wskazuje usterkę elektrycznej blokady zapobiegającej otwarciu drzwi przez dzieci.Zleć sprawdzenie dealerowi Toyota lub serwisowi Toyota albo innemu wykwalifikowanemu warsztatowi.
NOTIC E
Przy włączonej blokadzie dziecięcej drzwi można nadal otworzyć z zewnątrz.
NOTIC E
W razie poważnego zderzenia blokada przed otwarciem drzwi przez dzieci jest wyłączana automatycznie (blokada dziecięca wyłączona).
WARNI NG
Ten system jest niezależny i w żadnym przypadku nie zastępuje systemu centralnego zamka.Nie jeździć pojazdem z otwartymi drzwiami przesuwnymi.Sprawdź stan blokady dziecięcej przy każdym włączeniu zapłonu.Opuszczając pojazd, nawet na krótki okres, należy zawsze wyjmować kluczyk ze stacyjki.

140
Zalecenia dotyczące
jazdy
► Przestrzegaj przepisów prawa o ruchu drogowym i zawsze zachowuj czujność niezależnie od warunków na drodze.► Zawsze obserwuj otoczenie i trzymaj ręce na kierownicy, aby móc szybko reagować na nieoczekiwane zdarzenia.► Jedź płynnie, staraj się przewidywać, kiedy trzeba będzie hamować, i utrzymuj odległość bezpieczną, szczególnie w złych warunkach pogodowych.► Zatrzymuj pojazd przed wykonaniem operacji wymagających stałej uwagi (np. wprowadzania ustawień).► W trakcie długich podróży rób przerwy co 2 godziny.
Ważne!
WARNI NG
Nigdy nie zostawiać włączonego silnika w zamkniętych pomieszczeniach bez odpowiedniej wentylacji. Silniki o spalaniu wewnętrznym emitują toksyczne gazy spalinowe, takie jak tlenek węgla. Niebezpieczeństwo zatrucia i śmierci!
WARNI NG
W trudnych warunkach zimowych (temperatura poniżej -23 °C) pozostawić uruchomiony silnik na cztery minuty przed ruszeniem, aby zapewnić prawidłowe działanie i trwałość elementów mechanicznych pojazdu (silnik i skrzynia biegów).
WARNI NG
Nigdy nie jeździć z włączonym hamulcem postojowym. Powoduje to zagrożenie przegrzania i uszkodzenia układu hamulcowego.
WARNI NG
Nie parkować pojazdu ani nie zostawiać pracującego silnika na powierzchniach łatwopalnych (np. sucha trwa, liście).Układ wydechowy pojazdu jest bardzo gorący, nawet kilka minut po wyłączeniu silnika. Zagrożenie pożarem!
WARNI NG
Nigdy nie jeździj po powierzchniach pokrytych roślinnością (wysokie trawy, warstwy martwych liści, rośliny uprawne,
śmieci), takich jak pole, polne drogi zarośnięte krzewami lub porośnięte trawą pobocze.Rośliny te mogą zetknąć się z układem wydechowym pojazdu lub innymi układami, które są bardzo gorące. Zagrożenie pożarem!
WARNI NG
Upewnij się, że w kabinie pasażerskiej nie
zostawiłeś żadnych przedmiotów, które mogą działać jak szkło powiększające w świetle słonecznym i wywołać pożar – ryzyko pożaru lub uszkodzenia powierzchni wewnętrznych!
WARNI NG
Nigdy nie zostawiać bez nadzoru pojazdu z włączonym silnikiem. Jeżeli zachodzi potrzeba zostawienia pojazdu z uruchomionym silnikiem, należy włączyć hamulec postojowy i przestawić skrzynię biegów w pozycję neutralną N lub postojową P (w zależności od rodzaju skrzyni biegów).
WARNI NG
Nigdy nie zostawiać dzieci w pojeździe bez nadzoru.

141
Jazda
6
Zalane drogi
Nie zaleca się jazdy po zalanych drogach, ponieważ może to spowodować poważne uszkodzenia silnika lub skrzyni biegów, a także układów elektrycznych pojazdu.

Jeżeli zachodzi potrzeba wjechania pojazdem na obszar zalanej drogi:► upewnij się, że głębokość wody nie przekracza 15 cm, uwzględniając fale powodowane przez inne pojazdy;► wyłącz funkcję Stop & Start;► jedź tak wolno, jak to możliwe bez zatrzymywania się; nigdy nie przekraczaj prędkości 10 km/godz.;► nie zatrzymuj się i nie wyłączaj silnika.Po przejechaniu zalanego terenu, jak tylko warunki na to pozwolą, kilka razy delikatnie naciśnij pedał hamulca, aby wysuszyć tarcze i klocki hamulcowe.W razie wątpliwości dotyczących stanu pojazdu skontaktuj się z autoryzowanym dealerem Toyota lub serwisem Toyota albo innym wykwalifikowanym warsztatem.
Hałas (silnik elektryczny)
Na zewnątrz
Ze względu na cichą pracę pojazdu podczas jazdy kierowca musi zachować szczególną ostrożność.Podczas manewrowania, kierowca musi zawsze sprawdzić bezpośrednie otoczenie pojazdu.Przy prędkościach do 30 km/godz. klakson ostrzegawczy ostrzega innych użytkowników dróg o zbliżającym się pojeździe.
NOTIC E
Chłodzenie akumulatora trakcyjnegoWentylator chłodzący włącza się podczas ładowania, aby chłodzić ładowarkę pokładową i akumulator trakcyjny.
Wewnątrz
Podczas użytkowania mogą być słyszalne pewne odgłosy charakterystyczne dla pojazdów elektrycznych, takie jak:– przekaźnik akumulatora trakcyjnego podczas ruszania,– pompa próżniowa podczas hamowania,– opony pojazdu lub powietrze podczas jazdy,– odgłosy wstrząsów i stukania podczas ruszania na wzniesieniu.
Ciągnięcie przyczepy
WARNI NG
Jazda z przyczepą powoduje dodatkowe obciążenie pojazdu ciągnącego i wymaga szczególnej ostrożności od kierowcy.
NOTIC E
Przestrzegać maksymalnej masy ciągniętej przyczepy.Wysokość n.p.m.: zmniejszyć maksymalną masę o 10% na każde 1000 m wysokości n.p.m. Wraz ze wzrostem wysokości spada gęstość powietrza, co powoduje zmniejszenie mocy silnika.
WARNI NG
Nowy pojazd: nie podłączać do pojazdu przyczepy przed przejechaniem przynajmniej 1000 kilometrów.
NOTIC E
Jeżeli temperatura otoczenia jest wysoka, po zatrzymaniu należy zostawić silnik na biegu jałowym przez 1–2 minuty, aby umożliwić jego schłodzenie.

142
Czynności do wykonania przed
podróżą
Obciążenie zaczepu
► Rozłóż obciążenie na przyczepie, tak aby najcięższe elementy znajdowały się możliwie jak najbliżej osi, a maksymalny nacisk pionowy na hak (na połączeniu z pojazdem) nie przekraczał wartości maksymalnej.
Opony
► Sprawdź, czy ciśnienie powietrza w oponach pojazdu ciągnącego i przyczepy jest zgodne z zalecanymi wartościami ciśnienia.
Oświetlenie
► Sprawdź światła przednie pojazdu i poprawność działania kierunkowskazów elektrycznych przyczepy.
NOTIC E
Jeżeli używany jest oryginalny hak holowniczy TOYOTA, tylne czujniki parkowania są wyłączane automatycznie, aby zapobiec włączaniu sygnałów dźwiękowych.
Jazda
Chłodzenie
Ciągnięcie przyczepy pod górę powoduje wzrost temperatury płynu chłodzącego. Maksymalna masa ciągniętej przyczepy zależy od nachylenia wzniesienia i temperatury zewnętrznej. Wydajność wentylatora chłodnicy nie wzrasta wraz z prędkością obrotową silnika.► Aby ograniczyć ilość wydzielanego ciepła, należy obniżyć prędkość pojazdu i obroty silnika.► Zawsze zwracaj uwagę na temperaturę płynu chłodzącego.Jeżeli zaświeci ta kontrolka ostrzegawcza i kontrolka STOP, zatrzymaj pojazd i jak najszybciej wyłącz silnik.
Hamulce
Zaleca się hamowanie silnikiem w celu ograniczania ryzyka przegrzania hamulców. Przy ciągnięciu przyczepy droga hamowania jest dłuższa.
Wiatr boczny
Pamiętaj, że pojazd jest bardziej narażony na podmuchy wiatru podczas holowania.
Zabezpieczenie
przeciwkradzieżowe
Elektroniczny immobiliser
Pilot jest wyposażony w elektroniczny chip, który ma specjalny kod. Po włączeniu zapłonu ten kod musi zostać rozpoznany, aby uruchomienie stało się możliwe.Kilka sekund po wyłączeniu zapłonu, układ ten blokuje system sterowania silnikiem, uniemożliwiając w ten sposób uruchomienie silnika w razie włamania.Wystąpienie błędu jest sygnalizowane zaświeceniem się kontrolki ostrzegawczej, sygnałem dźwiękowym i komunikatem na ekranie.Nie można uruchomić pojazdu; jak najszybciej skontaktować się z autoryzowanym dealerem Toyota lub serwisem Toyota albo innym wykwalifikowanym warsztatem.

143
Jazda
6

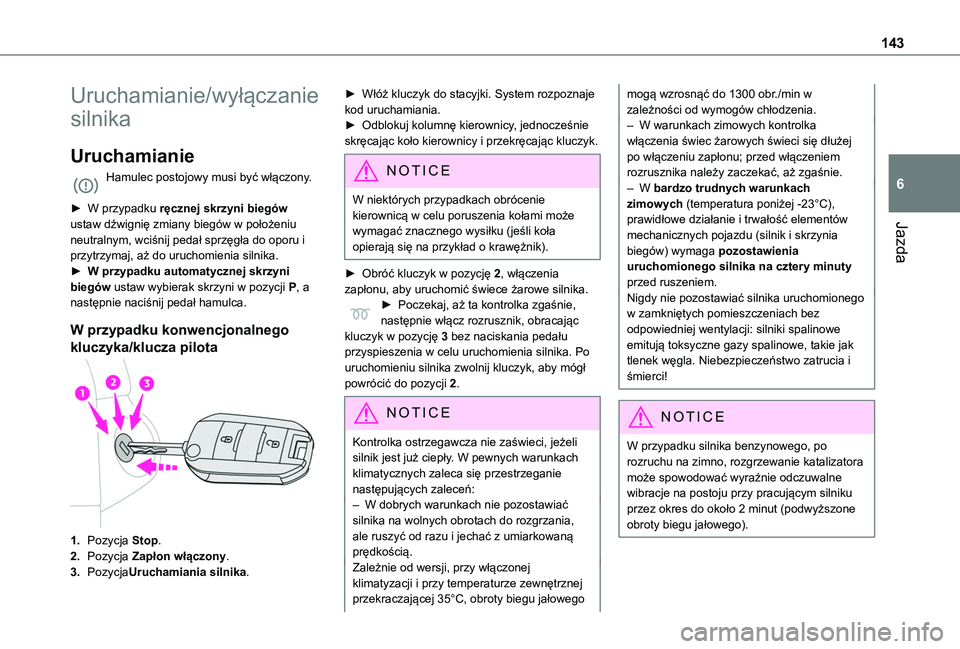

Uruchamianie/wyłączanie
silnika
Uruchamianie
Hamulec postojowy musi być włączony.
► W przypadku ręcznej skrzyni biegów ustaw dźwignię zmiany biegów w położeniu neutralnym, wciśnij pedał sprzęgła do oporu i przytrzymaj, aż do uruchomienia silnika.► W przypadku automatycznej skrzyni biegów ustaw wybierak skrzyni w pozycji P, a następnie naciśnij pedał hamulca.
W przypadku konwencjonalnego
kluczyka/klucza pilota
1.Pozycja Stop.
2.Pozycja Zapłon włączony.
3.PozycjaUruchamiania silnika.
► Włóż kluczyk do stacyjki. System rozpoznaje kod uruchamiania.► Odblokuj kolumnę kierownicy, jednocześnie skręcając koło kierownicy i przekręcając kluczyk.
NOTIC E
W niektórych przypadkach obrócenie kierownicą w celu poruszenia kołami może wymagać znacznego wysiłku (jeśli koła
opierają się na przykład o krawężnik).
► Obróć kluczyk w pozycję 2, włączenia zapłonu, aby uruchomić świece żarowe silnika.► Poczekaj, aż ta kontrolka zgaśnie, następnie włącz rozrusznik, obracając kluczyk w pozycję 3 bez naciskania pedału przyspieszenia w celu uruchomienia silnika. Po uruchomieniu silnika zwolnij kluczyk, aby mógł powrócić do pozycji 2.
NOTIC E
Kontrolka ostrzegawcza nie zaświeci, jeżeli silnik jest już ciepły. W pewnych warunkach klimatycznych zaleca się przestrzeganie następujących zaleceń:– W dobrych warunkach nie pozostawiać silnika na wolnych obrotach do rozgrzania, ale ruszyć od razu i jechać z umiarkowaną
prędkością. Zależnie od wersji, przy włączonej klimatyzacji i przy temperaturze zewnętrznej przekraczającej 35°C, obroty biegu jałowego
mogą wzrosnąć do 1300 obr./min w zależności od wymogów chłodzenia.– W warunkach zimowych kontrolka włączenia świec żarowych świeci się dłużej po włączeniu zapłonu; przed włączeniem rozrusznika należy zaczekać, aż zgaśnie.– W bardzo trudnych warunkach zimowych (temperatura poniżej -23°C), prawidłowe działanie i trwałość elementów mechanicznych pojazdu (silnik i skrzynia biegów) wymaga pozostawienia uruchomionego silnika na cztery minuty przed ruszeniem.Nigdy nie pozostawiać silnika uruchomionego w zamkniętych pomieszczeniach bez odpowiedniej wentylacji: silniki spalinowe emitują toksyczne gazy spalinowe, takie jak tlenek węgla. Niebezpieczeństwo zatrucia i śmierci!
NOTIC E
W przypadku silnika benzynowego, po rozruchu na zimno, rozgrzewanie katalizatora może spowodować wyraźnie odczuwalne wibracje na postoju przy pracującym silniku przez okres do około 2 minut (podwyższone obroty biegu jałowego).

144
WARNI NG
Jeżeli silnika nie uda się uruchomić od razu, należy wyłączyć zapłon.Odczekać kilka sekund przed ponownym włączeniem rozrusznika. Jeżeli silnik nie uruchomi się po kilku próbach, nie należy podejmować dalszych prób: ze względu na ryzyko uszkodzenia rozrusznika i silnika.Skontaktuj się z dealerem TOYOTA lub wykwalifikowanym warsztatem.
Wersja z Bezkluczykowy dostęp i
rozruch

► Umieść pilota zdalnego sterowania wewnątrz pojazdu, w trefie rozpoznawania.► Naciśnij przycisk „START/STOP”.
W przypadku manualnej skrzyni biegów kolumna kierownicy odblokowuje się, a silnik uruchamia się mniej więcej natychmiast.W przypadku automatycznej skrzyni biegów
EAT8 silnik uruchamiany jest niemal natychmiast.
NOTIC E
Kontrolka ostrzegawcza nie zaświeca się, jeśli silnik jest wystarczająco rozgrzany. W niektórych warunkach klimatycznych zaleca się przestrzeganie poniższych zaleceń:– W dobrych warunkach nie pozostawiać silnika na wolnych obrotach do rozgrzania, ale ruszyć od razu i jechać z umiarkowaną prędkością. Zależnie od wersji przy włączonej klimatyzacji i przy temperaturze zewnętrznej przekraczającej 35°C, obroty biegu jałowego mogą wzrosnąć do 1300 obr./min w zależności od wymogów klimatyzacji.– W warunkach zimowych po włączeniu zapłonu, czas trwania włączenia kontrolki świec żarowych jest dłuższy. Przed uruchomieniem silnika poczekaj, aż kontrolka zgaśnie.– W bardzo trudnych warunkach zimowych (temperatura poniżej -23 °C), prawidłowe działanie i trwałość elementów mechanicznych pojazdu (silnik i skrzynia
biegów) wymaga pozostawienia uruchomionego silnik na 4 minuty przed ruszeniem.Nigdy nie pozostawiać silnika uruchomionego w zamkniętych pomieszczeniach bez odpowiedniej wentylacji: silniki spalinowe emitują toksyczne gazy spalinowe, takie jak tlenek węgla. Niebezpieczeństwo zatrucia i śmierci!
NOTIC E
W przypadku silników benzynowych, po rozruchu na zimno, rozgrzewanie katalizatora może spowodować wyraźnie odczuwalne wibracje na postoju przy pracującym silniku przez okres do około 2 minut (podwyższone obroty biegu jałowego).
WARNI NG
W przypadku pojazdów z silnikiem Diesla, gdy temperatura jest poniżej zera, uruchomienie silnika może się odbyć dopiero po zgaśnięciu kontrolki świec żarowych.Jeśli ta kontrolka ostrzegawcza włącza się po naciśnięciu przycisku „START/STOP”, naciśnij na pedał hamulca lub sprzęgła aż kontrolka zgaśnie, bez ponownego naciskania przycisku „START/STOP” aż silnik zostanie uruchomiony i zacznie pracować.
NOTIC E
System pilota „Bezkluczykowy dostęp i rozruch” musi znajdować się w strefie rozpoznawania.
Nigdy nie pozostawiaj pojazdu z włączonym silnikiem, z pilotem przy sobie.
