2022 TOYOTA PROACE CITY EV Instrukcja obsługi (in Polish)

145
Jazda
6
Jeśli pilot opuści strefę rozpoznawania, wyświetlany jest komunikat.Przenieś pilota do wnętrza strefy, aby umożliwić uruchomienie silnika.
NOTIC E
Jeśli spełniony jest jeden z warunków uruchamiania, na panelu wskaźników zostaje wyświetlony komunikat. W niektórych
sytuacjach nie ma możliwości obrócenia kierownicy po naciśnięciu przycisku „START/STOP”, aby wspomóc odblokowanie blokady kierownicy. Wyświetlany jest komunikat.
Wyłączanie
► Unieruchom pojazd z silnikiem pracującym na biegu jałowym.► W przypadku skrzyni manualnej przesuń dźwignię zmiany biegów na luz.► W przypadku automatycznej skrzyni biegów najlepiej wybierz pozycję P.
Za pomocą konwencjonalnego
kluczyka/za pomocą klucza pilota
► Przekręć kluczyk całkowicie na pozycję 1 (Stop) i wyjmij ze stacyjki.► Aby zablokować kolumnę kierowniczą, przekręć koło kierownicy do momentu zablokowania.
NOTIC E
Aby ułatwić odblokowanie kolumny kierowniczej zaleca się, aby koła przywrócić do pozycji jazdy na wprost przed wyłączeniem silnika
► Sprawdź, czy hamulec postojowy jest prawidłowo włączony, szczególnie na pochyłości.
WARNI NG
Nigdy nie wyłączaj zapłonu przed całkowitym unieruchomieniem pojazdu. Przy wyłączonym silniku układy wspomagania hamulców i kierownicy są również wyłączone: istnieje ryzyko utraty kontroli nad pojazdem.
NOTIC E
Ze względów bezpieczeństwa, nigdy nie należy zostawiać pojazdu bez zabrania ze sobą pilota.
NOTIC E
Nie należy zaczepiać ciężkich przedmiotów do klucza lub pilota zdalnego sterowania, ponieważ mogłyby one obciążać klucz
włożony do stacyjki i spowodować jej usterkę.
Kluczyk pozostawiony w stacyjce.
NOTIC E
Po otwarciu drzwi kierowcy, wyświetlany jest komunikat alarmowy, któremu towarzyszy sygnał dźwiękowy przypominający, że kluczyk znajduje się nadal w stacyjce w położeniu 1 (Stop).Jeśli kluczyk został pozostawiony w stacyjce
w położeniu 2 (zapłon włączony), zapłon wyłączy się automatycznie po godzinie.Aby ponownie włączyć zapłon należy przekręcić kluczyk w położenie 1 (Stop), a następnie z powrotem w położenie 2 (zapłon włączony).
W przypadku bezkluczykowego
dostępu i rozruchu
► W strefie rozpoznawania pilota, naciśnij przycisk „START/STOP”.W przypadku manualnej skrzyni biegów silnik wyłącza się, a kolumna kierownicza zostaje zablokowana.W przypadku automatycznej skrzyni biegów EAT8 silnik wyłącza się.
NOTIC E
Jeśli pojazd nie zostanie zatrzymany, silnik się nie wyłączy.

146
WARNI NG
Aby zapobiec zagrożeniu blokowania się pedałów:– należy stosować wyłącznie dywaniki pasujące do mocowań już zamontowanych w pojeździe; należy wykorzystać te mocowania,– nigdy nie kłaść jednego dywanika na drugim.Stosowanie niedopuszczonych dywaników TOYOTA może utrudniać dostęp do pedałów i obsługę tempomatu / ogranicznika prędkości.Dywaniki dopuszczone przez firmę TOYOTA mają dwa mocowania zlokalizowane pod siedzeniem.
Uruchamianie/wyłączanie
silnika elektrycznego
Uruchamianie
Wybierak napędu musi być w trybie P.► W przypadku używania standardowego
kluczyka lub kluczyka z pilotem, naciśnij pedał hamulca i obróć kluczyk do pozycji 3 bez naciskania przycisku przyspieszenia. Natychmiast po uruchomieniu silnika, zwolnij kluczyk, tak aby powrócił do pozycji 2.► W przypadku używania Bezkluczykowy dostęp i rozruch naciśnij pedał hamulca i krótko naciśnij przycisk „START/STOP”.► Trzymaj stopę na pedale hamulca,
aż zaświeci kontrolka READY i zostanie
wyemitowany sygnał dźwiękowy, wskazujące gotowość pojazdu do ruszenia.► Ze stopą na pedale hamulca, wybierz pozycję D lub R.► Zwolnij pedał hamulca, a następnie naciśnij pedał przyspieszenia.Po uruchomieniu zaświeci się panel wskaźników a kursor wskaźnika zasilania przesunie się do pozycji „neutralnej”. Kolumna kierownicy zostanie odblokowana automatycznie (może być słyszalny odgłos i można swobodnie poruszać kołem kierownicy).
Wyłączanie
► W przypadku używania konwencjonalnego kluczyka lub kluczyka z pilotem obróć kluczyk w pozycję 1 (Stop).► W przypadku używania Bezkluczykowy dostęp i rozruch naciśnij przycisk „START/STOP”.Przed opuszczeniem pojazdu sprawdź, czy:– wybierak napędu jest w trybie P,– kontrolka READY nie świeci.
NOTIC E
Wybierak napędu przestawia się automatycznie w tryb P po wyłączeniu silnika lub otwarciu drzwi kierowcy.
NOTIC E
Jeżeli drzwi kierowcy zostaną otwarte, gdy warunki wymagane do zatrzymania nie są spełnione, emitowany jest sygnał dźwiękowy, a na ekranie wyświetlany jest komunikat ostrzegawczy.
Przypadek specjalny w
wersji z Bezkluczykowy
dostęp i rozruch
Włączanie zapłonu za
pomocąBezkluczykowy dostęp i
rozruch

Z kluczykiem elektronicznym „Bezkluczykowy dostęp i rozruch” wewnątrz pojazdu, naciśnięcie przycisku „START/STOP”, bez naciskania na pedały umożliwia włączenie zapłonu.

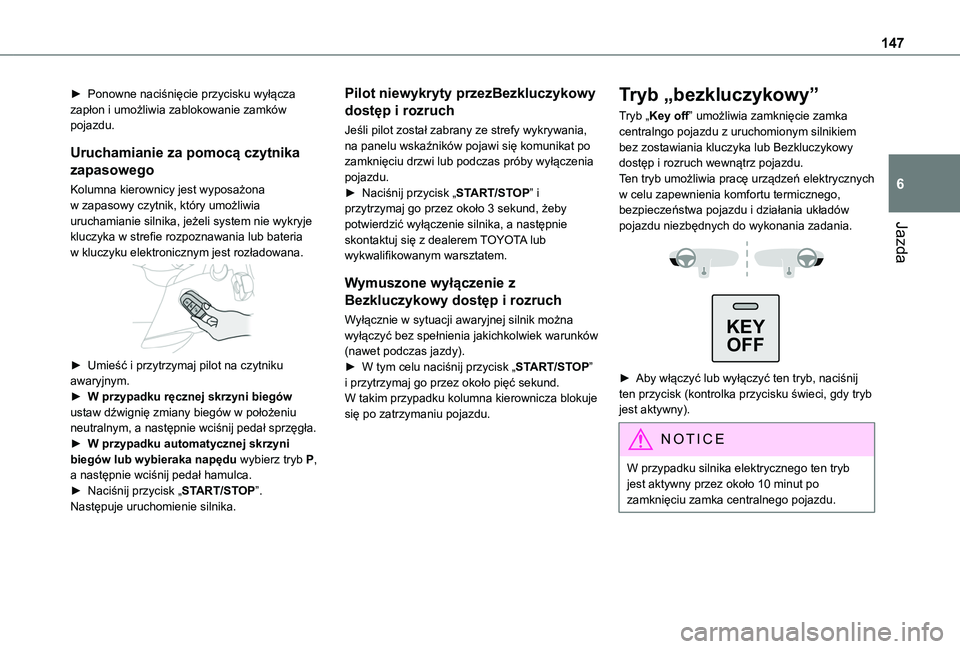

147
Jazda
6
► Ponowne naciśnięcie przycisku wyłącza zapłon i umożliwia zablokowanie zamków pojazdu.
Uruchamianie za pomocą czytnika
zapasowego
Kolumna kierownicy jest wyposażona w zapasowy czytnik, który umożliwia uruchamianie silnika, jeżeli system nie wykryje kluczyka w strefie rozpoznawania lub bateria w kluczyku elektronicznym jest rozładowana.

► Umieść i przytrzymaj pilot na czytniku awaryjnym.► W przypadku ręcznej skrzyni biegów ustaw dźwignię zmiany biegów w położeniu neutralnym, a następnie wciśnij pedał sprzęgła.► W przypadku automatycznej skrzyni
biegów lub wybieraka napędu wybierz tryb P, a następnie wciśnij pedał hamulca.► Naciśnij przycisk „START/STOP”.Następuje uruchomienie silnika.
Pilot niewykryty przezBezkluczykowy
dostęp i rozruch
Jeśli pilot został zabrany ze strefy wykrywania, na panelu wskaźników pojawi się komunikat po zamknięciu drzwi lub podczas próby wyłączenia pojazdu.► Naciśnij przycisk „START/STOP” i przytrzymaj go przez około 3 sekund, żeby potwierdzić wyłączenie silnika, a następnie skontaktuj się z dealerem TOYOTA lub wykwalifikowanym warsztatem.
Wymuszone wyłączenie z
Bezkluczykowy dostęp i rozruch
Wyłącznie w sytuacji awaryjnej silnik można wyłączyć bez spełnienia jakichkolwiek warunków (nawet podczas jazdy).► W tym celu naciśnij przycisk „START/STOP” i przytrzymaj go przez około pięć sekund.W takim przypadku kolumna kierownicza blokuje się po zatrzymaniu pojazdu.
Tryb „bezkluczykowy”
Tryb „Key off” umożliwia zamknięcie zamka centralngo pojazdu z uruchomionym silnikiem bez zostawiania kluczyka lub Bezkluczykowy dostęp i rozruch wewnątrz pojazdu.Ten tryb umożliwia pracę urządzeń elektrycznych w celu zapewnienia komfortu termicznego, bezpieczeństwa pojazdu i działania układów pojazdu niezbędnych do wykonania zadania.

KEY
OFF

► Aby włączyć lub wyłączyć ten tryb, naciśnij ten przycisk (kontrolka przycisku świeci, gdy tryb jest aktywny).
NOTIC E
W przypadku silnika elektrycznego ten tryb jest aktywny przez około 10 minut po zamknięciu zamka centralnego pojazdu.

148
Hamulec postojowy
Zastosowanie
► Z prawą stopą na pedale hamulca, pociągnąć za dźwignię hamulca postojowego w górę, aby unieruchomić pojazd.
Zwolnić na poziom podłoża
► Z prawą stopą na pedale hamulca pociągnąć za dźwignię hamulca postojowego delikatnie w górę, nacisnąć przycisk zwalniania, a następnie całkowicie opuścić dźwignię.Podczas jazdy ta kontrolka się włącza, czemu towarzyszy sygnał dźwiękowy i komunikat sygnalizujący, że hamulec postojowy jest nadal włączony i nie został całkowicie zwolniony.
WARNI NG
Przy parkowaniu na pochyłości lub załadowanego pojazdu na stromej pochyłości należy skręcić koła w kierunku krawężnika, a następnie włączyć hamulec postojowy.
NOTIC E
Naciśnięcie pedału hamulca ułatwia
włączanie i zwalnianie ręcznego hamulca postojowego.
WARNI NG
W przypadku manualnej skrzyni biegów włączyć bieg, a następnie wyłączyć zapłon.
WARNI NG
W przypadku automatycznej skrzyni biegów wybierak skrzyni należy ustawić w położenie P, a następnie wyłączyć zapłon.
Elektryczny hamulec
postojowy
W trybie automatycznym system ten włącza hamulec postojowy po wyłączeniu silnika i zwalnia go po ruszeniu.


W dowolnym czasie przy pracującym silniku:► aby włączyć hamulec postojowy, krótko pociągnij za dźwignię sterowania;► aby zwolnić, krótko naciśnij dźwignię sterowania po naciśnięciu pedału hamulca.
Tryb automatyczny jest domyślnie włączony.Automatyczne działanie można w pewnych sytuacjach wyłączyć.
Kontrolka
Ta kontrolka świeci na zarówno panelu wskaźników, jak i elemencie sterującym, potwierdzając włączenie hamulca postojowego. Wyświetlany jest też komunikat „Parking brake applied” (Włączony hamulec postojowy).Zwolnienie hamulca postojowego jest sygnalizowane przez zgaśnięcie kontrolki i wyświetlenie komunikatu „Parking brake released” (Zwolniony hamulec postojowy).Kontrolka miga po ręcznym włączeniu lub zwolnieniu hamulca.
WARNI NG
W razie usterki akumulatora elektryczny hamulec postojowy nie będzie działać. Ze względów bezpieczeństwa w przypadku ręcznej skrzyni biegów, jeśli hamulec postojowy nie jest włączany, pojazd należy unieruchomić, włączając bieg.Ze względów bezpieczeństwa w przypadku automatycznej skrzyni biegów lub wybieraka napędu, jeśli hamulec postojowy nie zostanie włączony, pojazd należy unieruchomić, podkładając dostarczony klin pod jedno z kół pojazdu.Skontaktuj się z dealerem TOYOTA lub wykwalifikowanym warsztatem.

149
Jazda
6


WARNI NG
Przed opuszczeniem pojazdu sprawdź, czy hamulec postojowy jest włączony: kontrolka hamulca postojowego świeci na panelu wskaźników i na elemencie sterującym.Jeśli hamulec postojowy nie jest włączony, emitowany jest sygnał dźwiękowy, a po otwarciu drzwi kierowcy wyświetlany jest komunikat.
WARNI NG
Nigdy nie zostawiać dziecka samego w pojeździe ze względu na możliwość zwolnienia hamulca postojowego.
WARNI NG
Gdy pojazd jest zaparkowany: na stromej pochyłości, załadowany ciężkim ładunkiem lub podczas holowaniaW przypadku ręcznej skrzyni biegów skręcić koła w stronę krawężnika i włączyć bieg.W przypadku automatycznej skrzyni biegów lub wybieraka napędu skręcić koła w stronę krawężnika i wybrać tryb P.Podczas holowania pojazd można parkować na pochyłościach o nachyleniu do 12%.
Obsługa ręczna
Zwalnianie ręczne
Przy włączonym zapłonie lub pracującym silniku:► Naciśnij pedał hamulca.► Utrzymując nacisk na pedał hamulca, na krótko naciśnij dźwignię sterowania.
NOTIC E
Jeśli pedał hamowania nie został wciśnięty, hamulec postojowy nie zostaje zwolniony i wyświetlony zostaje komunikat.
Włączanie ręczne
Na postoju:► Pociągnąć krótko dźwignię sterowania.Kontrolka na dźwigni sterowania miga potwierdzając włączenie.
Praca w trybie
automatycznym
Automatyczne zwalnianie
Najpierw dopilnuj, aby silnik pracował, a drzwi były prawidłowo zamknięte.Elektryczny hamulec postojowy jest stopniowo zwalniany automatycznie, gdy pojazd rusza.W przypadku ręcznej skrzyni biegów► Wciśnij pedał sprzęgła do oporu i włącz pierwszy bieg lub bieg wsteczny.► Naciśnij pedał przyspieszenia i zwolnij pedał sprzęgła.W przypadku automatycznej skrzyni biegów► Naciśnij pedał hamulca.
► Wybierz pozycję D, M lub R.► Zwolnij pedał hamulca i naciśnij pedał przyspieszenia.W przypadku wybieraka napędu► Naciśnij pedał hamulca.► Wybierz tryb D, B lub R.► Zwolnij pedał hamulca i naciśnij pedał przyspieszenia.

150
NOTIC E
W przypadku automatycznej skrzyni biegów lub wybieraka napędu, jeśli hamulec nie jest zwalniany automatycznie, sprawdź, czy przednie drzwi są prawidłowo zamknięte.
WARNI NG
W przypadku postoju z włączonym silnikiem nie naciskać niepotrzebnie pedału przyspieszania. Istnieje ryzyko zwolnienia hamulca postojowego.
Automatyczna aktywacja
Na postoju, hamulec postojowy jest włączany automatycznie po wyłączeniu silnika.
WARNI NG
Nie jest on włączany automatycznie, gdy silnik zgaśnie lub jest w trybie STOP włączonym przez system Stop & Start.
NOTIC E
W trybie automatycznym hamulec postojowy można ręcznie włączać lub zwalniać w dowolnym momencie za pomocą elementu sterującego.
Szczególne przypadki
Unieruchamianie pojazdu z
włączonym silnikiem
Aby unieruchomić pojazd z włączonym silnikiem, pociągnij krótko za dźwignię sterowania.
Parkowanie pojazdu ze zwolnionym
hamulcem
WARNI NG
Przy bardzo niskich temperaturach (lód) włączenie hamulca postojowego nie jest zalecane.Aby unieruchomić pojazd, należy włączyć bieg lub umieścić klin pod jednym z kół.
NOTIC E
W przypadku automatycznej skrzyni biegów lub wybieraka napędu tryb P jest wybierany automatycznie po wyłączeniu zapłonu. Koła są blokowane.Więcej informacji na temat wolnego koła można znaleźć w odpowiednim rozdziale.
NOTIC E
W przypadku automatycznej skrzyni biegów lub wybieraka napędu po wybraniu pozycji N otwarcie drzwi kierowcy powoduje włączenie
sygnału dźwiękowego oraz włączenie trybu P. Sygnał dźwiękowy wyłącza się po ponownym zamknięciu drzwi kierowcy.
Dezaktywacja pracy w trybie
automatycznym
W niektórych sytuacjach, na przykład, przy skrajnie niskiej temperaturze lub podczas ciągnięcia przyczepy (np. awaria przyczepy kempingowej), może zajść konieczność dezaktywacji automatycznego trybu pracy systemu.► Uruchom silnik.► Użyj dźwigni sterowania, aby włączyć hamulec postojowy, jeżeli jest zwolniony.► Zdejmij stopę całkowicie z pedału hamulca.► Przytrzymaj dźwignię sterowania w kierunku zwolnienia przez od 10 do maksymalnie 15 sekund.► Zwolnij dźwignię sterowania.► Naciśnij pedał hamulca i przytrzymaj go.► Pociągnij dźwignię sterowania w kierunku
włączania przez 2 sekundy.Ta kontrolka ostrzegawcza zaświeci na panelu wskaźników, wskazując wyłączenie funkcji automatycznych.► Zwolnij dźwignię sterowania i pedał hamulca.Od tego momentu, hamulec postojowy można włączać i zwalniać tylko ręcznie, dźwignią sterowania.

151
Jazda
6
Powtórz tę procedurę, aby przywrócić tryb pracy automatycznej (potwierdzane zgaszeniem kontrolki na panelu wskaźników).
Hamowanie awaryjne
Jeżeli naciśnięcie pedału hamulca nie zapewnia skutecznego hamowania lub w wyjątkowych sytuacjach (np. złe samopoczucie kierowcy, jazda wspomagana), pojazd można zatrzymać, ciągnąc element sterujący elektrycznego hamulca postojowego. Hamowanie jest wykonywane tak długo, jak element sterujący jest pociągnięty. Hamulec zostanie zwolniony po puszczeniu tego elementu sterującego.Układy ABS i DSC zapewniają stabilność pojazdu podczas awaryjnego hamowania.W przypadku nieprawidłowego działania na panelu wskaźników wyświetlany jest komunikat „Parking brake faulty” (Usterka hamulca postojowego).W przypadku nieprawidłowego działania układów ABS i DSC sygnalizowanego przez zaświecenie jednej lub
obu kontrolek ostrzegawczych na panelu wskaźników, stabilność pojazdu nie jest gwarantowana.► W takim przypadku zapewnij stabilność pojazdu, powtarzając procedurę sukcesywnego ciągnięcia elementu sterującego elektrycznego hamulca postojowego i jego zwalniania, aż pojazd zatrzyma się całkowicie.
Asystent ruszania pod
górę
Układ ten utrzymuje na krótko pojazd nieruchomo (przez około dwie sekundy) podczas ruszania pod górę w trakcie przekładania stopy z pedału hamulca na pedał przyspieszenia.Jest aktywny tylko, jeżeli:– pojazd jest całkowicie zatrzymany ze stopą na pedale hamulca,– spełnione są określone warunki pochyłości,– drzwi kierowcy są zamknięte.
WARNI NG
Nie należy opuszczać pojazdu zatrzymanego tymczasowo przez system wspomagania ruszania pod górę.Jeśli ktoś będzie chciał wysiąść z pojazdu przy pracującym silniku, należy ręcznie włączyć hamulec postojowy. Następnie należy upewnić się, że kontrolka hamulca postojowego i kontrolka P na dźwigni elektrycznego hamulca postojowego świecą się ciągłym światłem.
WARNI NG
Funkcji wspomagania ruszania pod górę nie można wyłączyć. Jednak zastosowanie hamulca postojowego do unieruchomienia pojazdy przerywa jego działanie.
Obsługa

Stojąc przodem w górę przy zatrzymanym pojeździe, pojazd jest utrzymywany przez krótki okres po zwolnieniu nacisku na pedał hamulca:– jeśli w przypadku ręcznej skrzyni biegów włączony jest bieg pierwszy lub neutralny,– jeśli w przypadku automatycznej skrzyni biegów wybrana jest pozycja D lub M,– jeśli w przypadku wybieraka napędu wybrana jest pozycja D lub B.

Stojąc przodem w dół przy zatrzymanym pojeździe i włączonym wstecznym biegu, pojazd jest utrzymywany przez krótki okres po zwolnieniu nacisku na pedał hamulca.

152
Nieprawidłowe działanie
W razie usterki na panelu wskaźników zostaną wyświetlone te kontrolki ostrzegawcze wraz z komunikatem.Zleć sprawdzenie dealerowi Toyota lub serwisowi Toyota albo innemu wykwalifikowanemu warsztatowi.
Skrzynia ręczna
5-biegowa
Włączanie wstecznego
biegu

► Przy pedale sprzęgła wciśniętym do oporu należy ustawić dźwignię zmiany biegów w położeniu neutralnym (luzu).► Przesuń dźwignię zmiany biegów w prawo, a następnie pociągnij ją z powrotem.
WARNI NG
Bieg wsteczny można włączać wyłącznie na całkowicie zatrzymanym pojeździe z silnikiem pracującym na biegu jałowym.
NOTIC E
Jako środek bezpieczeństwa i w celu
ułatwienia uruchomienia silnika:– należy zawsze wybrać luz,– nacisnąć pedał sprzęgła.
Skrzynia ręczna
6-biegowa
Włączanie 5. lub 6. biegu
► Przesuń dźwignię zmiany biegów maksymalnie w prawo, aby włączyć 5. lub 6. bieg.
WARNI NG
Nieprzestrzeganie tej instrukcji może spowodować stałe uszkodzenie skrzyni biegów (pomyłkowe włączenie 3. lub 4. biegu).
Włączanie wstecznego
biegu

► Unieść pierścień pod gałką i przesunąć dźwignię zmiany biegów w lewo, a następnie do przodu.
WARNI NG
Bieg wsteczny można włączać wyłącznie na całkowicie zatrzymanym pojeździe z silnikiem pracującym na biegu jałowym.
NOTIC E
Jako środek bezpieczeństwa i w celu ułatwienia uruchomienia silnika:– należy zawsze wybrać luz,
– nacisnąć pedał sprzęgła,
