5-5. Gebruik van de ondersteunende systemen
Rijden
*: Indien aanwezig
Bedieningstoetsen instrumenten-
paneel
In-/uitschakelen van de Blind Spot Monitor.
Indicatoren in buitenspiegel
Wanneer een auto wordt gesignaleerd in de
dode hoek van de buitenspiegels of van ach-
teren snel de dode hoek nadert, gaat de
indicator in de buitenspiegel aan die zijde
branden. Als de richtingaanwijzerschake-
laar wordt bediend in de richting van de zijde
waar een auto wordt gesignaleerd, gaat de
indicator in de buitenspiegel knipperen.
■Zichtbaarheid van de indicatoren in de
buitenspiegels
Mogelijk zijn de indicatoren in de buitenspie-
gels bij fel zonlicht niet goed te zien.
■Wanneer “BSM Unavailable See
Owner’s Manual” (BSM niet beschik-
baar, zie handleiding) wordt weergege-
ven op het multi-informatiedisplay
Er zit mogelijk ijs, sneeuw, modder, enz. rond
de sensoren in de achterbumper. (→ Blz. 258)
Na het verwijderen van het ijs, de sneeuw, de
modder, enz. van de achterbumper moet het
systeem weer normaal gaan werken. Ook
werken de sensoren mogelijk niet normaal bij
extreem warm of koud weer.
BSM (Blind Spot Monitor)*
De Blind Spot Monitor is een
systeem dat radarsensoren aan de
linker en rechter binnenzijde van
de achterbumper gebruikt om de
bestuurder te helpen de veiligheid
te controleren bij het wisselen van
rijstrook.
WAARSCHUWING
■Waarschuwingen met betrekking tot
het gebruik van het systeem
De bestuurder is zelf verantwoordelijk voor
een veilig rijgedrag. Rijd altijd veilig en
houd rekening met de omgeving.
De Blind Spot Monitor is een aanvullende
functie die de bestuurder er attent op
maakt dat er zich een auto in de dode
hoek van de buitenspiegels bevindt of snel
van achteren nadert richting de dode
hoek. Vertrouw niet bl indelings op de Blind
Spot Monitor. De functie kan niet beoorde-
len of u veilig van ri jstrook kunt wisselen.
Wanneer u alleen op de functie vertrouwt,
kan dit leiden tot een ongeval met ernstig
letsel tot gevolg.
Aangezien het systeem onder bepaalde
omstandigheden mogelijk niet goed werkt,
dient de bestuurder altijd zelf de veiligheid
te controleren.
Systeemonderdelen
MIRAI_OM_Europe_OM62060E.book Page 257 Thursday, July 15, 2021 1:59 PM

258
Handleiding_Europa_M62060_nl
5-5. Gebruik van de ondersteunende systemen
■Wanneer “Blind Spot Monitor Malfunc-
tion Visit Your Dealer” (Storing in Blind
Spot Monitor. Ga naar uw dealer) op het
multi-informatiedisplay wordt weerge-
geven
Er zit mogelijk een storing in de sensor of de
sensor is niet goed uitgelijnd. Laat de auto
nakijken door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste des-
kundige.
■Persoonlijke voorkeursinstellingen
Bepaalde functies kunnen worden aangepast
aan de persoonlijke voorkeur. ( →Blz. 472)
■Verklaring
→ Blz. 559
WAARSCHUWING
■Ervoor zorgen dat het systeem goed
werkt
Er zijn Blind Spot Monitor-sensoren
geplaatst in respectievelijk de linker- en
rechterzijde van de achterbumper. Houd u
aan het volgende om ervoor te zorgen dat
de Blind Spot Monitor goed werkt.
●Houd de sensoren en de omgeving
ervan op de achterbumper te allen tijde
schoon.
Als een sensor of de omgeving ervan op
de achterbumper vuil is of bedekt is met
sneeuw, werkt de Blind Spot Monitor
mogelijk niet en wordt er een waarschu-
wingsmelding ( →Blz. 257) weergegeven.
Veeg in dat geval het vuil of de sneeuw
weg en rijd gedurende ongeveer 10 minu-
ten met de auto terwijl aan de bedrijfscon-
dities voor de BSM-functie ( →Blz. 261)
wordt voldaan. Laat de auto nakijken door
een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige
wanneer de waarschuwingsmelding niet
verdwijnt.
●Bevestig geen accessoires, (doorzich-
tige) stickers, aluminium tape, enz. op
een sensor of het omliggende gebied op
de achterbumper.
MIRAI_OM_Europe_OM62060E.book Page 258 Thursday, July 15, 2021 1:59 PM

259
5
Handleiding_Europa_M62060_nl
5-5. Gebruik van de ondersteunende systemen
Rijden
Gebruik de bedieningstoetsen van het
instrumentenpaneel om de functie in/uit
te schakelen. ( →Blz. 113)
1 Druk op of om te
selecteren.
2 Druk op of om BSM te
selecteren en druk vervolgens op
.
Wanneer de BSM-functie wordt uitgescha-
keld, gaat het controlelampje BSM OFF
branden. (Telkens wanneer het contact UIT
en weer AAN wordt gezet, wordt de Blind
Spot Monitor automatisch ingeschakeld.)
WAARSCHUWING
●Stel de sensor en de omgeving ervan
op de achterbumper niet bloot aan
krachtige schokken.
Als een sensor ook maar iets wordt ver-
plaatst, werkt het systeem mogelijk niet
goed meer en worden auto's mogelijk
niet meer correct gesignaleerd. Laat in
de volgende gevallen uw auto nakijken
door een erkende Toyota-dealer of her-
steller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
• Een sensor of de omgeving ervan is blootgesteld aan krachtige schokken.
• Als er krassen op of deuken in de omge- ving van de sensor aanwezig zijn of als
een deel van de sens oren is losgekomen.
●Neem de sensor niet uit elkaar.
●Breng geen wijzigingen aan de sensor
of de omgeving ervan op de achterbum-
per aan.
●Neem contact op met een erkende
Toyota-dealer of hers teller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige als een
sensor of de achterbumper moet worden
verwijderd/geplaatst of vervangen.
●Breng geen andere kleur lak dan een
officiële Toyota-kleur aan op de achter-
bumper.
In-/uitschakelen van de Blind
Spot Monitor
MIRAI_OM_Europe_OM62060E.book Page 259 Thursday, July 15, 2021 1:59 PM

260
Handleiding_Europa_M62060_nl
5-5. Gebruik van de ondersteunende systemen
■Auto's die kunnen worden gesignaleerd door de Blind Spot Monitor
De Blind Spot Monitor maakt gebruik van radarsensoren opzij achter om de vol-
gende soorten auto's te signaleren di e in een aangrenzende rijstrook rijden en
brengt de bestuurder hiervan op de hoogte via de indicatoren in de buitenspiegels.
Auto's die in het gebied rijden dat niet in de buitenspiegels te zien in (de dode
hoek)
Auto's die snel van achteren naderen in het gebied dat niet in de buitenspiegels
te zien in (de dode hoek)
■Detectiegebieden Blind Spot Monitor
Hieronder staan de gebieden aangegeven waarin auto's kunnen worden gesignaleerd.
Het detectiegebied reikt tot:
Ongeveer 0,5 m - 3,5 m vanaf de zijkanten van de auto*1
Ongeveer 1 m vóór de achterbumper
Ongeveer 3 m achter de achterbumper
Ongeveer 3 m - 60 m achter de achterbumper
*2
*1: Het gebied tussen de zijkanten van de auto en 0,5 m vanaf de zijkant van de auto kan niet
worden gesignaleerd.
Werking Blind Spot Monitor
MIRAI_OM_Europe_OM62060E.book Page 260 Thursday, July 15, 2021 1:59 PM

261
5
Handleiding_Europa_M62060_nl
5-5. Gebruik van de ondersteunende systemen
Rijden

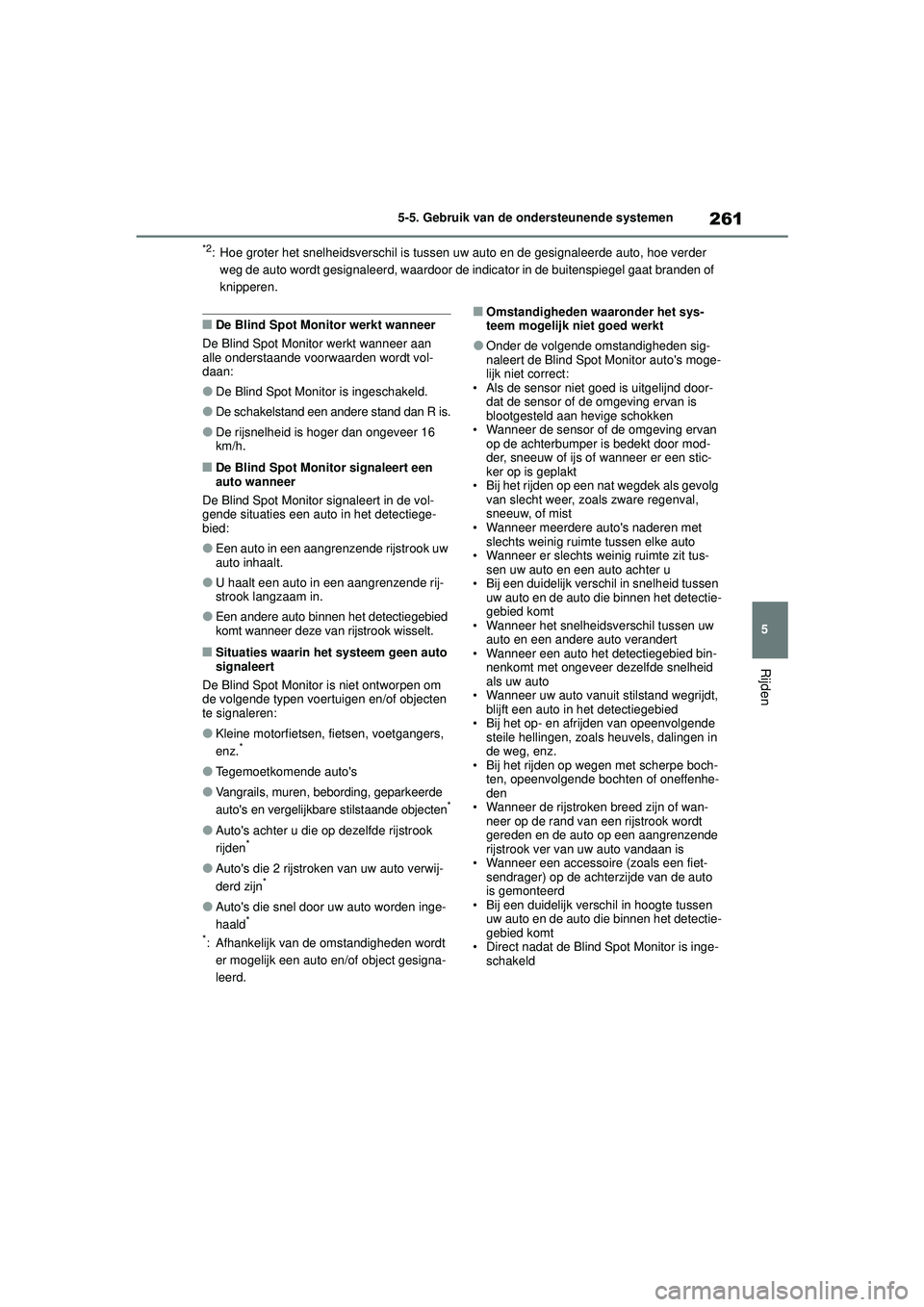

*2: Hoe groter het snelheidsverschil is tussen uw auto en de gesignaleerde auto, hoe verder
weg de auto wordt gesignaleerd, waardoor de indicator in de buitenspiegel gaat branden of
knipperen.
■De Blind Spot Monitor werkt wanneer
De Blind Spot Monitor werkt wanneer aan
alle onderstaande voorwaarden wordt vol-
daan:
●De Blind Spot Monitor is ingeschakeld.
●De schakelstand een andere stand dan R is.
●De rijsnelheid is hoger dan ongeveer 16
km/h.
■De Blind Spot Monitor signaleert een
auto wanneer
De Blind Spot Monitor signaleert in de vol-
gende situaties een auto in het detectiege-
bied:
●Een auto in een aangrenzende rijstrook uw
auto inhaalt.
●U haalt een auto in een aangrenzende rij-
strook langzaam in.
●Een andere auto binnen het detectiegebied
komt wanneer deze va n rijstrook wisselt.
■Situaties waarin het systeem geen auto
signaleert
De Blind Spot Monitor is niet ontworpen om
de volgende typen voertuigen en/of objecten
te signaleren:
●Kleine motorfietsen, fietsen, voetgangers,
enz.*
●Tegemoetkomende auto's
●Vangrails, muren, bebording, geparkeerde
auto's en vergelijkbare stilstaande objecten*
●Auto's achter u die op dezelfde rijstrook
rijden*
●Auto's die 2 rijstroken van uw auto verwij-
derd zijn*
●Auto's die snel door uw auto worden inge-
haald*
*
: Afhankelijk van de omstandigheden wordt er mogelijk een auto en/of object gesigna-
leerd.
■Omstandigheden waaronder het sys-
teem mogelijk niet goed werkt
●Onder de volgende omstandigheden sig-
naleert de Blind Spot Monitor auto's moge-
lijk niet correct:
• Als de sensor niet goed is uitgelijnd door- dat de sensor of de omgeving ervan is
blootgesteld aan hevige schokken
• Wanneer de sensor of de omgeving ervan op de achterbumper is bedekt door mod-
der, sneeuw of ijs of wanneer er een stic-
ker op is geplakt
• Bij het rijden op een nat wegdek als gevolg van slecht weer, zoals zware regenval,
sneeuw, of mist
• Wanneer meerdere auto's naderen met slechts weinig ruimte tussen elke auto
• Wanneer er slechts weinig ruimte zit tus- sen uw auto en een auto achter u
• Bij een duidelijk verschil in snelheid tussen uw auto en de auto die binnen het detectie-
gebied komt
• Wanneer het snelheidsverschil tussen uw auto en een andere auto verandert
• Wanneer een auto het detectiegebied bin- nenkomt met ongeveer dezelfde snelheid
als uw auto
• Wanneer uw auto vanuit stilstand wegrijdt, blijft een auto in het detectiegebied
• Bij het op- en afrijden van opeenvolgende steile hellingen, zoals heuvels, dalingen in
de weg, enz.
• Bij het rijden op wegen met scherpe boch- ten, opeenvolgende bochten of oneffenhe-
den
• Wanneer de rijstroken breed zijn of wan- neer op de rand van een rijstrook wordt
gereden en de auto op een aangrenzende
rijstrook ver van uw auto vandaan is
• Wanneer een accessoire (zoals een fiet- sendrager) op de achterzijde van de auto
is gemonteerd
• Bij een duidelijk verschil in hoogte tussen uw auto en de auto die binnen het detectie-
gebied komt
• Direct nadat de Blind Spot Monitor is inge- schakeld
MIRAI_OM_Europe_OM62060E.book Page 261 Thursday, July 15, 2021 1:59 PM

262
Handleiding_Europa_M62060_nl
5-5. Gebruik van de ondersteunende systemen
●Onder de volgende omstandigheden is de
kans dat de Blind Spot Monitor onnodig
een auto en/of object signaleert groter:
• Als de sensor niet goed is uitgelijnd door- dat de sensor of de omgeving ervan is
blootgesteld aan hevige schokken
• Wanneer de afstand tussen uw auto en een vangrail, muur, enz. die het detectie-
gebied binnenkomt kort is
• Bij het op- en afrijden van opeenvolgende steile hellingen, zoals heuvels, dalingen in
de weg, enz.
• Wanneer de rijstroken smal zijn of wan- neer op de rand van een rijstrook wordt
gereden en een auto die op een andere
dan de aangrenzende rijstroken rijdt het
detectiegebied binnenkomt
• Bij het rijden op wegen met scherpe boch- ten, opeenvolgende bochten of oneffenhe-
den
• Als de banden slippen of spinnen
• Wanneer er slechts weinig ruimte zit tus- sen uw auto en een auto achter u
• Wanneer een accessoire (zoals een fiet- sendrager) op de achterzijde van de auto
is gemonteerd
*: Indien aanwezig
■Soorten sensoren
Hoeksensoren voor
Binnenste sensoren voor
Hoeksensoren achter
Binnenste sensoren achter
Zijsensoren voor (auto's met
Advanced Park)
Zijsensoren achter (auto's met
Advanced Park)
Toy o t a Pa r k i n g
Assist-sensor*
De afstand van uw auto tot
objecten, zoals een muur, bij het
fileparkeren en inparkeren in een
garage wordt gemeten door
sensoren en wordt doorgegeven
via het multimedia-display en een
zoemer. Controleer bij gebruik van
dit systeem ook altijd zelf de
omgeving.
Systeemonderdelen
MIRAI_OM_Europe_OM62060E.book Page 262 Thursday, July 15, 2021 1:59 PM

263
5
Handleiding_Europa_M62060_nl
5-5. Gebruik van de ondersteunende systemen
Rijden
■Display
Wanneer de sensoren een object, zoals
een muur, signaleren, wordt er een
afbeelding weergegeven op het multi-
media-display overeenkomstig de posi-
tie van en de afstand tot het object. (Als
de afstand tot het object klein wordt,
gaan de afstandssegmenten mogelijk
knipperen.)
Multimedia-display (auto's zonder
Advanced Park)
Multimedia-display (auto's met
Advanced Park)
Signalering hoeksensoren voor
Signalering binnenste sensor voor
Signalering hoeksensoren achter
Signalering binnenste sensor achter
Zijsensoren voor
Zijsensoren achter Gebruik de bedieningstoetsen van
het instrumentenpaneel om de Toyota
Parking Assist-sensor in of uit te
schakelen. (
→Blz. 113)
1 Druk op of om te
selecteren.
2 Druk op of om te
selecteren en druk vervolgens op
.
Wanneer de Toyota Parking Assist-sensor
wordt uitgeschakeld, gaat het controlelampje
Toyota Parking Assist-sensor OFF
(→ Blz. 106) branden.
Als het systeem is ui tgeschakeld en u het
weer wilt inschakelen, selecteer dan op
het multi-informatiedisplay, selecteer
en vervolgens “On” ( aan). Als het systeem
door middel van deze methode is uitgescha-
keld, wordt het niet automatisch weer inge-
schakeld nadat het contact UIT en weer
AAN is gezet.
Toyota Parking Assist-sensor
in-/uitschakelen
WAARSCHUWING
■Waarschuwingen met betrekking tot
het gebruik van het systeem
Vertrouw niet blindelings op het systeem,
aangezien er een grens is aan de mate
van nauwkeurigheid bij de herkenning en
de ondersteunende mogelijkheden die dit
systeem kan bieden. Het is altijd de ver-
antwoordelijkheid van de bestuurder om
de omgeving van de auto in de gaten te
houden en veilig te rijden.
■Ervoor zorgen dat het systeem goed
werkt
Neem de volgende voorzorgsmaatregelen
in acht.
Anders kan een ongeval het gevolg zijn.
MIRAI_OM_Europe_OM62060E.book Page 263 Thursday, July 15, 2021 1:59 PM

264
Handleiding_Europa_M62060_nl
5-5. Gebruik van de ondersteunende systemen
■Het systeem kan worden geactiveerd
wanneer
●Het contact AAN staat.
●De Toyota Parking Assist-sensor is inge-
schakeld.
●De rijsnelheid is lager dan ongeveer
10 km/h.
●Een andere schakelstand dan P is gese-
lecteerd.
■Als “Clean Parking Assist Sensor” (rei-
nig Parking Assist-sensor) wordt weer-
gegeven op het multi-informatiedisplay
Mogelijk is een van de sensoren bedekt met
bijvoorbeeld waterdruppels, ijs, sneeuw of
vuil. Verwijder dit van de sensor om te zorgen
dat het systeem weer normaal werkt.
Ook wordt er bij lage temperaturen mogelijk
een waarschuwingsmelding weergegeven
doordat zich ijs vormt op een sensor en een
sensor daardoor mogel ijk geen obstakels sig-
naleert. Zodra het ijs smelt, zal het systeem
weer normaal werken.
Als er een waarschuwingsmelding wordt
weergegeven terwijl de sensor schoon is, is
er mogelijk een storing aanwezig in de sen-
sor. Laat de auto nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uit-
geruste deskundige.
■Als “Parking Assist Unavailable” (Par-
king Assist niet beschikbaar) wordt
weergegeven op het multi-informatie-
display
Er kan continu water over de sensor stromen,
zoals bij zware regenval. Als het systeem sig-
naleert dat de toestand weer normaal is, zal
het systeem weer normaal werken.
WAARSCHUWING
●Beschadig de sensoren niet en houd ze
altijd schoon.
●Plaats geen stickers of elektronische
onderdelen zoals een kentekenplaat met
achtergrondverlichting (met name fluo-
rescerende), een mistlamp, een spatbor-
dantenne of een draadloze antenne in de
buurt van een radarsensor.
●Stel de omgeving van de sensor niet
bloot aan krachtige schokken. Als deze
wel aan krachtige schokken is blootge-
steld, laat de auto dan nakijken door
een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskun-
dige. Neem contact op met een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige als de
voor- de achterbumper moet worden
verwijderd/geplaatst of vervangen.
●Wijzig, demonteer of spuit de sensoren
niet.
●Bevestig geen afdekking op de kente-
kenplaat.
●Houd de bandenspanning op de juiste
waarde.
■Wanneer moet de functie uitgescha-
keld worden
Schakel in de volgende situaties de functie
uit, omdat deze anders mogelijk zelfs werkt
als er geen kans op een aanrijding is.
●Het niet in acht nemen van boven-
staande waarschuwingen.
●Als een niet-originele Toyota-wielop-
hanging (bijvoorbeeld verlaagde wielop-
hanging) is gemonteerd.
■Opmerkingen bij het wassen van de
auto
Stel de omgeving van de sensoren niet
bloot aan sterke waterstralen of stoom.
Anders kan de sensor defect raken.
●Spuit bij het wassen van de auto met een
hogedrukreiniger niet rechtstreeks op de
sensoren, omdat dit er toe kan leiden dat
een sensor niet meer goed werkt.
●Richt bij het wassen van de auto met
stoom de stoom niet rechtstreeks op de
sensoren, omdat dit er toe kan leiden
dat een sensor niet meer goed werkt.
MIRAI_OM_Europe_OM62060E.book Page 264 Thursday, July 15, 2021 1:59 PM
