2022 TOYOTA MIRAI Betriebsanleitungen (in German)

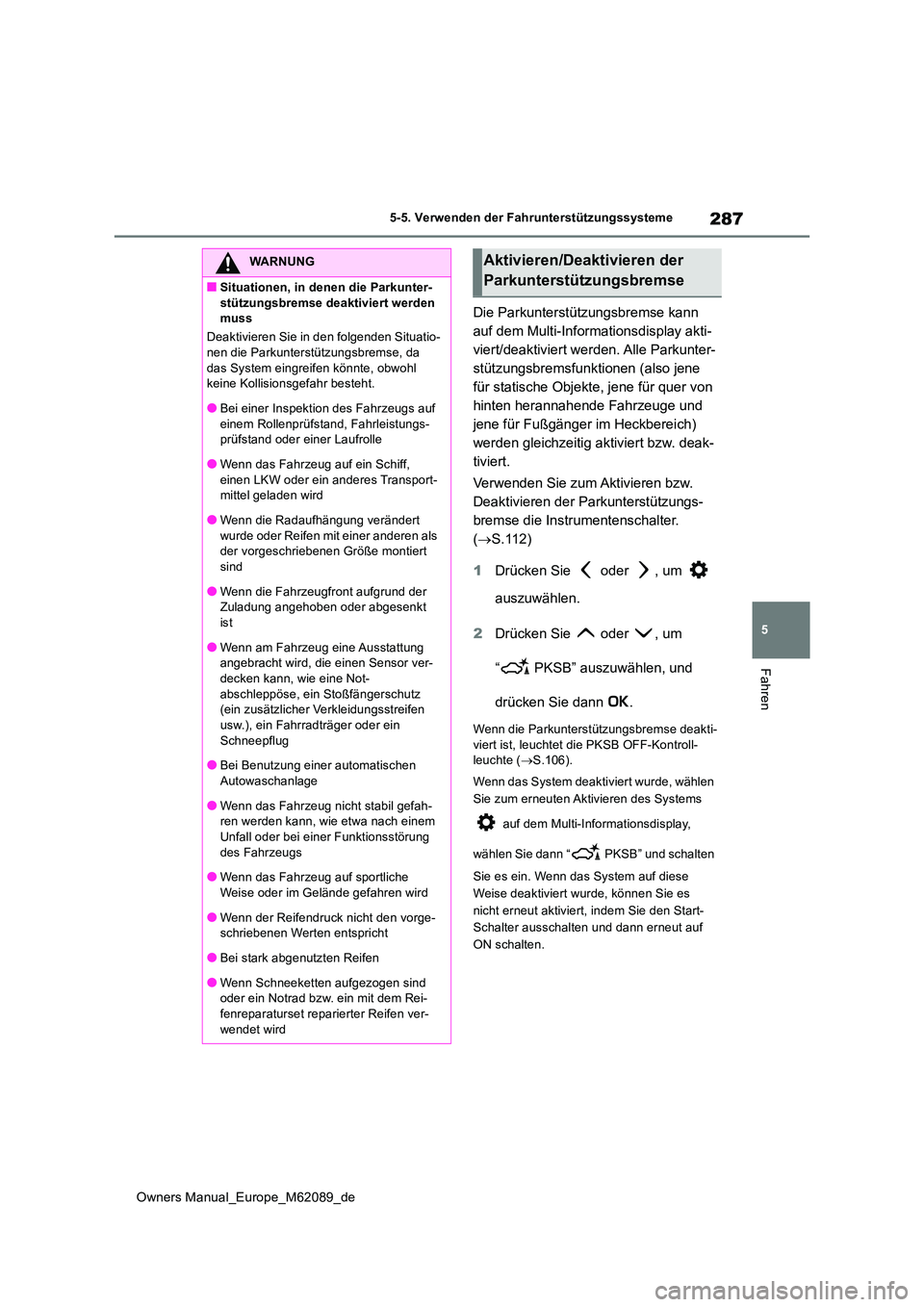

287
5
Owners Manual_Europe_M62089_de
5-5. Verwenden der Fahrunterstützungssysteme
Fahren
Die Parkunterstützungsbremse kann
auf dem Multi-Informationsdisplay akti-
viert/deaktiviert werden. Alle Parkunter-
stützungsbremsfunktionen (also jene
für statische Objekte, jene für quer von
hinten herannahende Fahrzeuge und
jene für Fußgänger im Heckbereich)
werden gleichzeitig aktiviert bzw. deak-
tiviert.
Verwenden Sie zum Aktivieren bzw.
Deaktivieren der Parkunterstützungs-
bremse die Instrumentenschalter.
( S.112)
1 Drücken Sie oder , um
auszuwählen.
2 Drücken Sie oder , um
“ PKSB” auszuwählen, und
drücken Sie dann .
Wenn die Parkunterstützungsbremse deakti- viert ist, leuchtet die PKSB OFF-Kontroll-leuchte ( S.106).
Wenn das System deaktiviert wurde, wählen
Sie zum erneuten Aktivieren des Systems
auf dem Multi-Informationsdisplay,
wählen Sie dann “ PKSB” und schalten
Sie es ein. Wenn das System auf diese
Weise deaktiviert wurde, können Sie es
nicht erneut aktiviert, indem Sie den Start-
Schalter ausschalten und dann erneut auf
ON schalten.
WARNUNG
■Situationen, in denen die Parkunter-
stützungsbremse deaktiviert werden muss
Deaktivieren Sie in den folgenden Situatio- nen die Parkunterstützungsbremse, da
das System eingreifen könnte, obwohl keine Kollisionsgefahr besteht.
●Bei einer Inspektion des Fahrzeugs auf
einem Rollenprüfstand, Fahrleistungs- prüfstand oder einer Laufrolle
●Wenn das Fahrzeug auf ein Schiff,
einen LKW oder ein anderes Transport- mittel geladen wird
●Wenn die Radaufhängung verändert
wurde oder Reifen mit einer anderen als der vorgeschriebenen Größe montiert sind
●Wenn die Fahrzeugfront aufgrund der Zuladung angehoben oder abgesenkt ist
●Wenn am Fahrzeug eine Ausstattung angebracht wird, die einen Sensor ver-decken kann, wie eine Not-
abschleppöse, ein Stoßfängerschutz (ein zusätzlicher Verkleidungsstreifen
usw.), ein Fahrradträger oder ein Schneepflug
●Bei Benutzung einer automatischen
Autowaschanlage
●Wenn das Fahrzeug nicht stabil gefah- ren werden kann, wie etwa nach einem
Unfall oder bei einer Funktionsstörung des Fahrzeugs
●Wenn das Fahrzeug auf sportliche
Weise oder im Gelände gefahren wird
●Wenn der Reifendruck nicht den vorge- schriebenen Werten entspricht
●Bei stark abgenutzten Reifen
●Wenn Schneeketten aufgezogen sind oder ein Notrad bzw. ein mit dem Rei-
fenreparaturset reparierter Reifen ver- wendet wird
Aktivieren/Deaktivieren der
Parkunterstützungsbremse

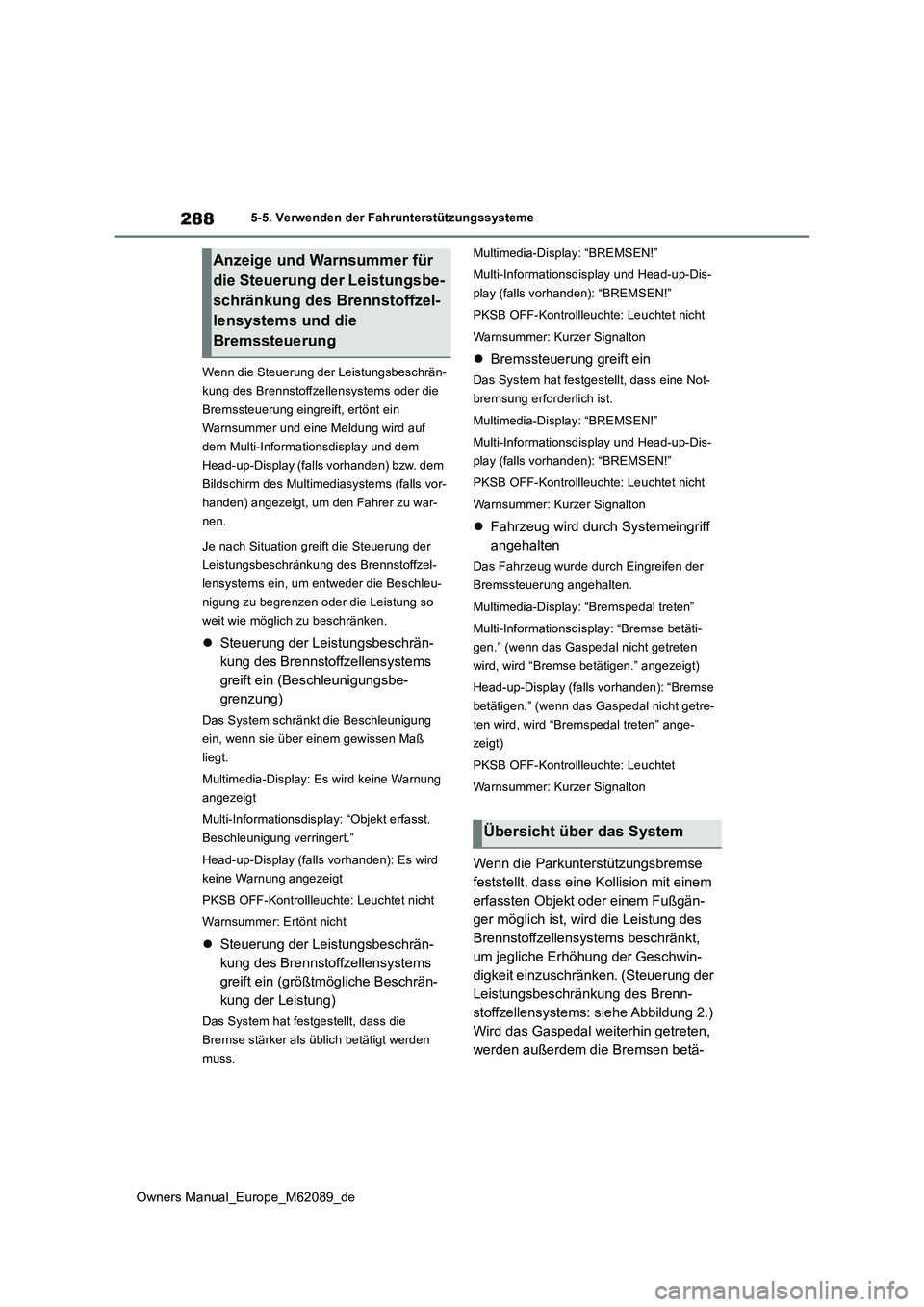

288
Owners Manual_Europe_M62089_de
5-5. Verwenden der Fahrunterstützungssysteme
Wenn die Steuerung der Leistungsbeschrän-
kung des Brennstoffzellensystems oder die
Bremssteuerung eingreift, ertönt ein
Warnsummer und eine Meldung wird auf
dem Multi-Informationsdisplay und dem
Head-up-Display (falls vorhanden) bzw. dem
Bildschirm des Multimediasystems (falls vor-
handen) angezeigt, um den Fahrer zu war-
nen.
Je nach Situation greift die Steuerung der
Leistungsbeschränkung des Brennstoffzel-
lensystems ein, um entweder die Beschleu-
nigung zu begrenzen oder die Leistung so
weit wie möglich zu beschränken.
 Steuerung der Leistungsbeschrän-
kung des Brennstoffzellensystems
greift ein (Beschleunigungsbe-
grenzung)
Das System schränkt die Beschleunigung
ein, wenn sie über einem gewissen Maß
liegt.
Multimedia-Display: Es wird keine Warnung
angezeigt
Multi-Informationsdisplay: “Objekt erfasst.
Beschleunigung verringert.”
Head-up-Display (falls vorhanden): Es wird
keine Warnung angezeigt
PKSB OFF-Kontrollleuchte: Leuchtet nicht
Warnsummer: Ertönt nicht
 Steuerung der Leistungsbeschrän-
kung des Brennstoffzellensystems
greift ein (größtmögliche Beschrän-
kung der Leistung)
Das System hat festgestellt, dass die
Bremse stärker als üblich betätigt werden
muss.
Multimedia-Display: “BREMSEN!”
Multi-Informationsdisplay und Head-up-Dis-
play (falls vorhanden): “BREMSEN!”
PKSB OFF-Kontrollleuchte: Leuchtet nicht
Warnsummer: Kurzer Signalton
 Bremssteuerung greift ein
Das System hat festgestellt, dass eine Not-
bremsung erforderlich ist.
Multimedia-Display: “BREMSEN!”
Multi-Informationsdisplay und Head-up-Dis-
play (falls vorhanden): “BREMSEN!”
PKSB OFF-Kontrollleuchte: Leuchtet nicht
Warnsummer: Kurzer Signalton
 Fahrzeug wird durch Systemeingriff
angehalten
Das Fahrzeug wurde durch Eingreifen der
Bremssteuerung angehalten.
Multimedia-Display: “Bremspedal treten”
Multi-Informationsdisplay: “Bremse betäti-
gen.” (wenn das Gaspedal nicht getreten
wird, wird “Bremse betätigen.” angezeigt)
Head-up-Display (falls vorhanden): “Bremse
betätigen.” (wenn das Gaspedal nicht getre-
ten wird, wird “Bremspedal treten” ange-
zeigt)
PKSB OFF-Kontrollleuchte: Leuchtet
Warnsummer: Kurzer Signalton
Wenn die Parkunterstützungsbremse
feststellt, dass eine Kollision mit einem
erfassten Objekt oder einem Fußgän-
ger möglich ist, wird die Leistung des
Brennstoffzellensystems beschränkt,
um jegliche Erhöhung der Geschwin-
digkeit einzuschränken. (Steuerung der
Leistungsbeschränkung des Brenn-
stoffzellensystems: siehe Abbildung 2.)
Wird das Gaspedal weiterhin getreten,
werden außerdem die Bremsen betä-
Anzeige und Warnsummer für
die Steuerung der Leistungsbe-
schränkung des Brennstoffzel-
lensystems und die
Bremssteuerung
Übersicht über das System

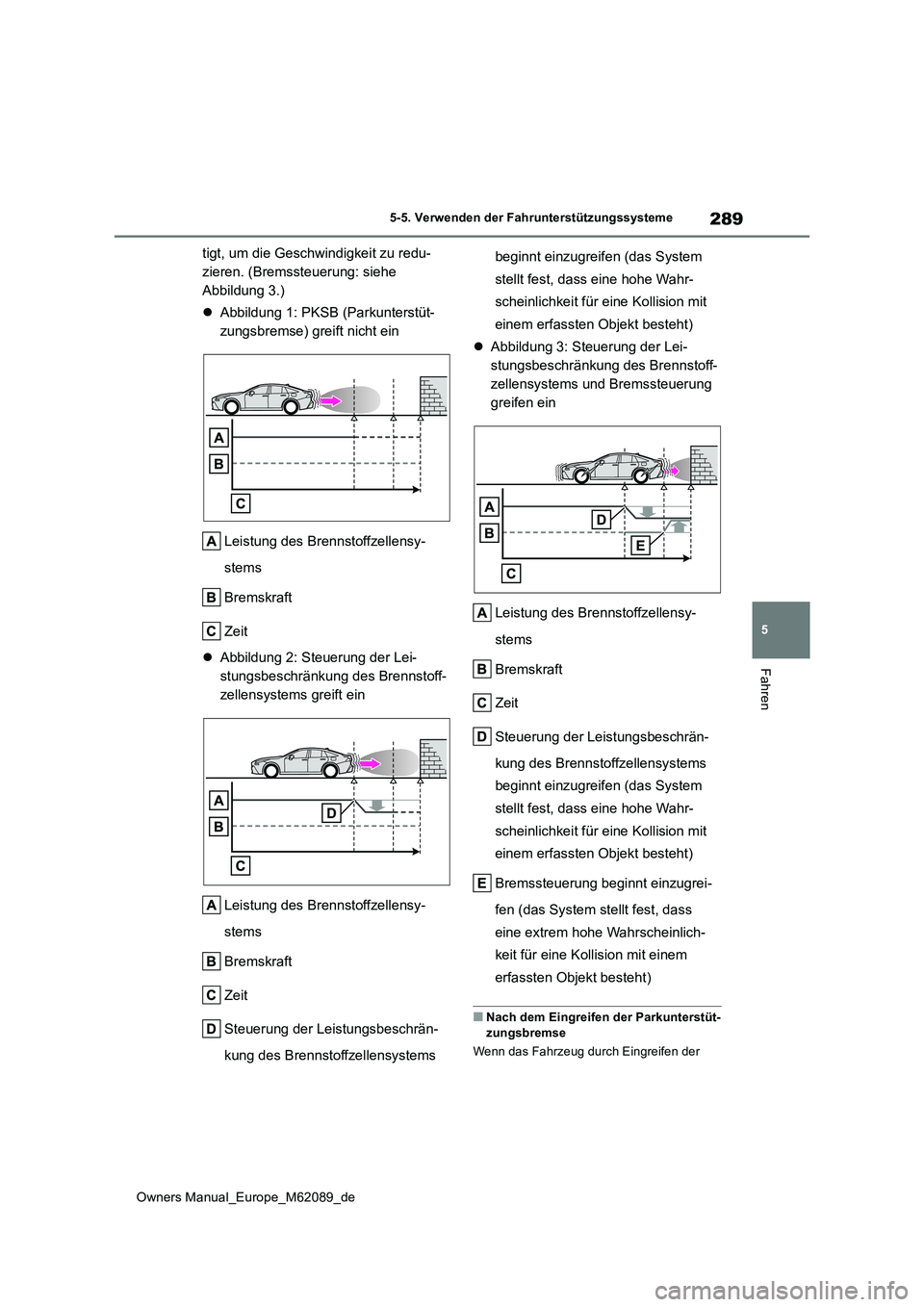

289
5
Owners Manual_Europe_M62089_de
5-5. Verwenden der Fahrunterstützungssysteme
Fahren
tigt, um die Geschwindigkeit zu redu-
zieren. (Bremssteuerung: siehe
Abbildung 3.)
 Abbildung 1: PKSB (Parkunterstüt-
zungsbremse) greift nicht ein
Leistung des Brennstoffzellensy-
stems
Bremskraft
Zeit
 Abbildung 2: Steuerung der Lei-
stungsbeschränkung des Brennstoff-
zellensystems greift ein
Leistung des Brennstoffzellensy-
stems
Bremskraft
Zeit
Steuerung der Leistungsbeschrän-
kung des Brennstoffzellensystems
beginnt einzugreifen (das System
stellt fest, dass eine hohe Wahr-
scheinlichkeit für eine Kollision mit
einem erfassten Objekt besteht)
 Abbildung 3: Steuerung der Lei-
stungsbeschränkung des Brennstoff-
zellensystems und Bremssteuerung
greifen ein
Leistung des Brennstoffzellensy-
stems
Bremskraft
Zeit
Steuerung der Leistungsbeschrän-
kung des Brennstoffzellensystems
beginnt einzugreifen (das System
stellt fest, dass eine hohe Wahr-
scheinlichkeit für eine Kollision mit
einem erfassten Objekt besteht)
Bremssteuerung beginnt einzugrei-
fen (das System stellt fest, dass
eine extrem hohe Wahrscheinlich-
keit für eine Kollision mit einem
erfassten Objekt besteht)
■Nach dem Eingreifen der Parkunterstüt- zungsbremse
Wenn das Fahrzeug durch Eingreifen der

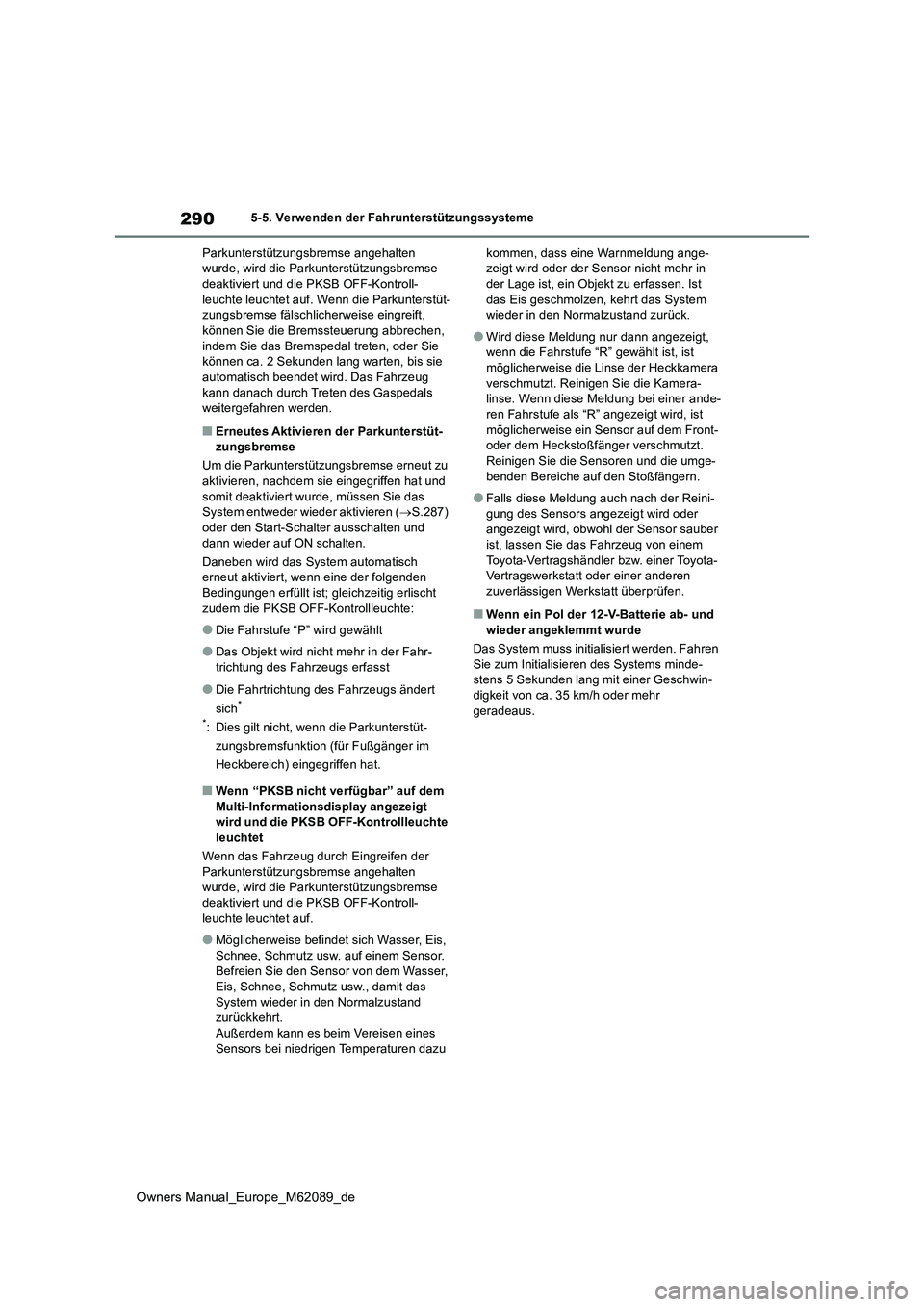

290
Owners Manual_Europe_M62089_de
5-5. Verwenden der Fahrunterstützungssysteme
Parkunterstützungsbremse angehalten wurde, wird die Parkunterstützungsbremse deaktiviert und die PKSB OFF-Kontroll-
leuchte leuchtet auf. Wenn die Parkunterstüt- zungsbremse fälschlicherweise eingreift, können Sie die Bremssteuerung abbrechen,
indem Sie das Bremspedal treten, oder Sie können ca. 2 Sekunden lang warten, bis sie automatisch beendet wird. Das Fahrzeug
kann danach durch Treten des Gaspedals weitergefahren werden.
■Erneutes Aktivieren der Parkunterstüt-zungsbremse
Um die Parkunterstüt zungsbremse erneut zu
aktivieren, nachdem sie eingegriffen hat und somit deaktiviert wurde, müssen Sie das System entweder wieder aktivieren ( S.287)
oder den Start-Schalter ausschalten und dann wieder auf ON schalten.
Daneben wird das System automatisch erneut aktiviert, wenn eine der folgenden
Bedingungen erfüllt ist; gleichzeitig erlischt zudem die PKSB OFF-Kontrollleuchte:
●Die Fahrstufe “P” wird gewählt
●Das Objekt wird nicht mehr in der Fahr-
trichtung des Fahrzeugs erfasst
●Die Fahrtrichtung des Fahrzeugs ändert
sich*
*: Dies gilt nicht, wenn die Parkunterstüt-
zungsbremsfunktion (für Fußgänger im
Heckbereich) eingegriffen hat.
■Wenn “PKSB nicht verfügbar” auf dem
Multi-Informationsdisplay angezeigt wird und die PKSB OFF-Kontrollleuchte leuchtet
Wenn das Fahrzeug durch Eingreifen der
Parkunterstützungsbremse angehalten wurde, wird die Parkunterstützungsbremse deaktiviert und die PKSB OFF-Kontroll-
leuchte leuchtet auf.
●Möglicherweise befindet sich Wasser, Eis,
Schnee, Schmutz usw. auf einem Sensor. Befreien Sie den Sensor von dem Wasser, Eis, Schnee, Schmutz usw., damit das
System wieder in den Normalzustand zurückkehrt.Außerdem kann es beim Vereisen eines
Sensors bei niedrigen Temperaturen dazu
kommen, dass eine Warnmeldung ange- zeigt wird oder der S ensor nicht mehr in der Lage ist, ein Objekt zu erfassen. Ist
das Eis geschmolzen, kehrt das System wieder in den Normalzustand zurück.
●Wird diese Meldung nur dann angezeigt, wenn die Fahrstufe “R” gewählt ist, ist möglicherweise die Linse der Heckkamera
verschmutzt. Reinigen Sie die Kamera- linse. Wenn diese Meldung bei einer ande-ren Fahrstufe als “R” angezeigt wird, ist
möglicherweise ein S ensor auf dem Front- oder dem Heckstoßfänger verschmutzt. Reinigen Sie die Sensoren und die umge-
benden Bereiche auf den Stoßfängern.
●Falls diese Meldung auch nach der Reini-
gung des Sensors angezeigt wird oder angezeigt wird, obwohl der Sensor sauber ist, lassen Sie das Fahrzeug von einem
Toyota-Vertragshändler bzw. einer Toyota- Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt überprüfen.
■Wenn ein Pol der 12-V-Batterie ab- und
wieder angeklemmt wurde
Das System muss initialisiert werden. Fahren Sie zum Initialisieren des Systems minde-stens 5 Sekunden lang mit einer Geschwin-
digkeit von ca. 35 km/h oder mehr geradeaus.

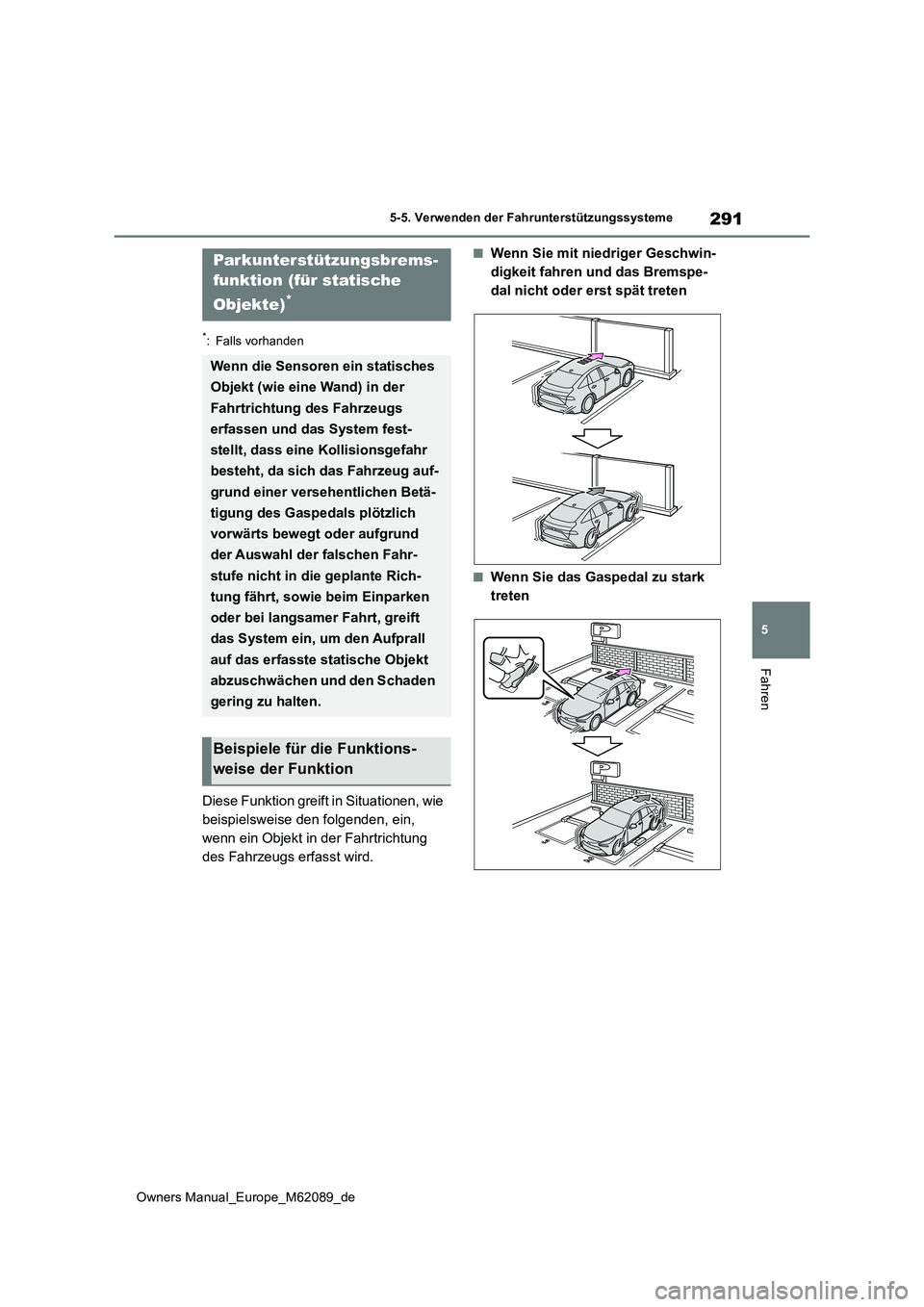

291
5
Owners Manual_Europe_M62089_de
5-5. Verwenden der Fahrunterstützungssysteme
Fahren
*: Falls vorhanden
Diese Funktion greift in Situationen, wie
beispielsweise den folgenden, ein,
wenn ein Objekt in der Fahrtrichtung
des Fahrzeugs erfasst wird.
■Wenn Sie mit niedriger Geschwin-
digkeit fahren und das Bremspe-
dal nicht oder erst spät treten
■Wenn Sie das Gaspedal zu stark
treten
Parkunterstützungsbrems-
funktion (für statische
Objekte)*
Wenn die Sensoren ein statisches
Objekt (wie eine Wand) in der
Fahrtrichtung des Fahrzeugs
erfassen und das System fest-
stellt, dass eine Kollisionsgefahr
besteht, da sich das Fahrzeug auf-
grund einer versehentlichen Betä-
tigung des Gaspedals plötzlich
vorwärts bewegt oder aufgrund
der Auswahl der falschen Fahr-
stufe nicht in die geplante Rich-
tung fährt, sowie beim Einparken
oder bei langsamer Fahrt, greift
das System ein, um den Aufprall
auf das erfasste statische Objekt
abzuschwächen und den Schaden
gering zu halten.
Beispiele für die Funktions-
weise der Funktion

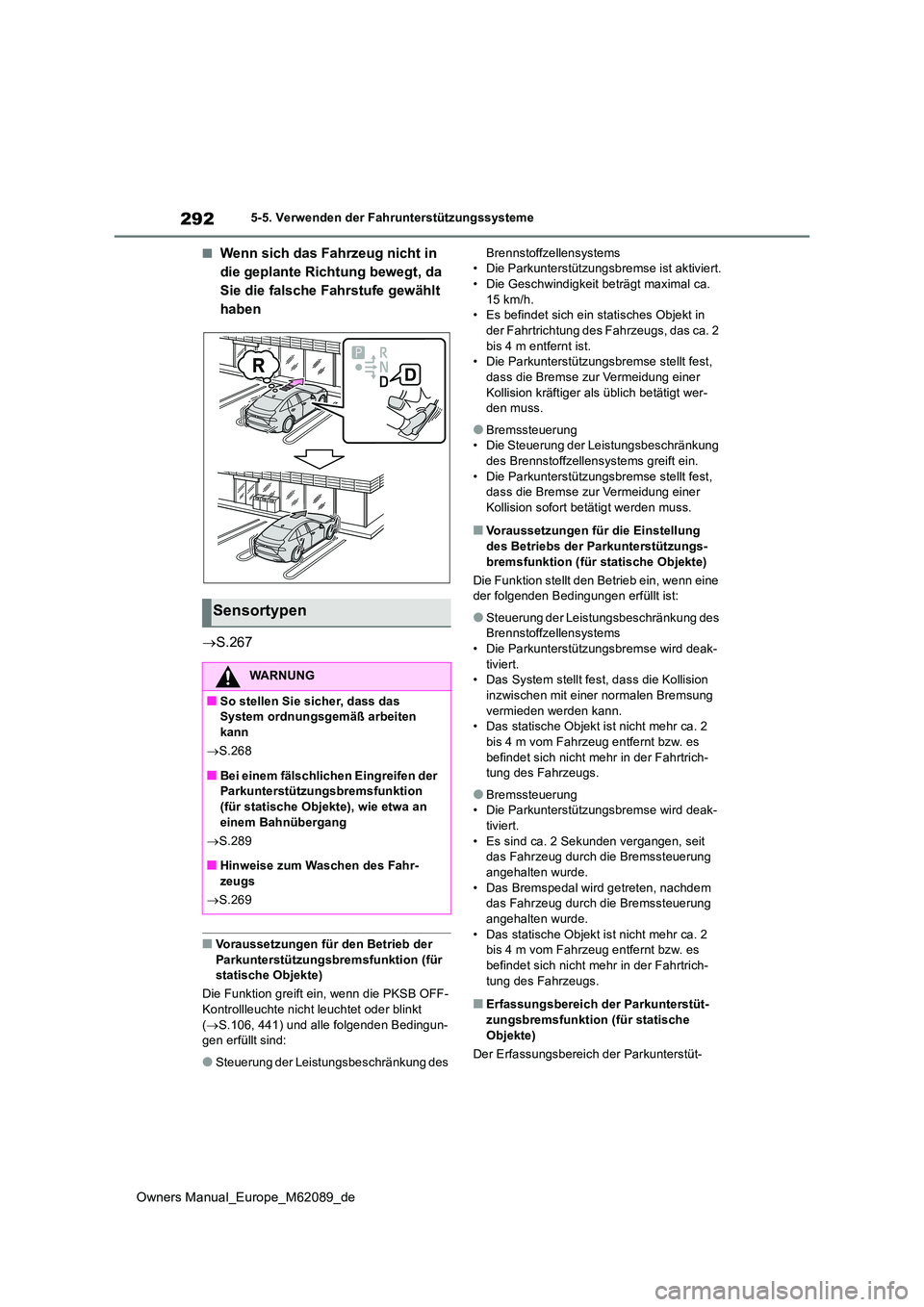

292
Owners Manual_Europe_M62089_de
5-5. Verwenden der Fahrunterstützungssysteme
■Wenn sich das Fahrzeug nicht in
die geplante Richtung bewegt, da
Sie die falsche Fahrstufe gewählt
haben
 S.267
■Voraussetzungen für den Betrieb der
Parkunterstützungsbremsfunktion (für statische Objekte)
Die Funktion greift ein, wenn die PKSB OFF- Kontrollleuchte nicht leuchtet oder blinkt
( S.106, 441) und alle folgenden Bedingun- gen erfüllt sind:
●Steuerung der Leistungsbeschränkung des
Brennstoffzellensystems • Die Parkunterstützungsbremse ist aktiviert.• Die Geschwindigkeit beträgt maximal ca.
15 km/h. • Es befindet sich ein statisches Objekt in der Fahrtrichtung des Fahrzeugs, das ca. 2
bis 4 m entfernt ist. • Die Parkunterstützungsbremse stellt fest, dass die Bremse zur Vermeidung einer
Kollision kräftiger als üblich betätigt wer- den muss.
●Bremssteuerung• Die Steuerung der Leistungsbeschränkung des Brennstoffzellensystems greift ein.
• Die Parkunterstützungsbremse stellt fest, dass die Bremse zur Vermeidung einer Kollision sofort betätigt werden muss.
■Voraussetzungen für die Einstellung
des Betriebs der Parkunterstützungs- bremsfunktion (für statische Objekte)
Die Funktion stellt den Betrieb ein, wenn eine der folgenden Bedingungen erfüllt ist:
●Steuerung der Leistungsbeschränkung des Brennstoffzellensystems
• Die Parkunterstütz ungsbremse wird deak- tiviert.• Das System stellt fest, dass die Kollision
inzwischen mit einer normalen Bremsung vermieden werden kann.• Das statische Objekt ist nicht mehr ca. 2
bis 4 m vom Fahrzeug entfernt bzw. es befindet sich nicht mehr in der Fahrtrich-tung des Fahrzeugs.
●Bremssteuerung• Die Parkunterstütz ungsbremse wird deak-
tiviert. • Es sind ca. 2 Sekunden vergangen, seit das Fahrzeug durch die Bremssteuerung
angehalten wurde. • Das Bremspedal wird getreten, nachdem das Fahrzeug durch die Bremssteuerung
angehalten wurde. • Das statische Objekt ist nicht mehr ca. 2 bis 4 m vom Fahrzeug entfernt bzw. es
befindet sich nicht mehr in der Fahrtrich- tung des Fahrzeugs.
■Erfassungsbereich der Parkunterstüt-zungsbremsfunktion (für statische
Objekte)
Der Erfassungsbereich der Parkunterstüt-
Sensortypen
WARNUNG
■So stellen Sie sicher, dass das System ordnungsgemäß arbeiten
kann
 S.268
■Bei einem fälschlichen Eingreifen der Parkunterstützungsbremsfunktion
(für statische Objekte), wie etwa an einem Bahnübergang
 S.289
■Hinweise zum Waschen des Fahr-
zeugs
 S.269

293
5
Owners Manual_Europe_M62089_de

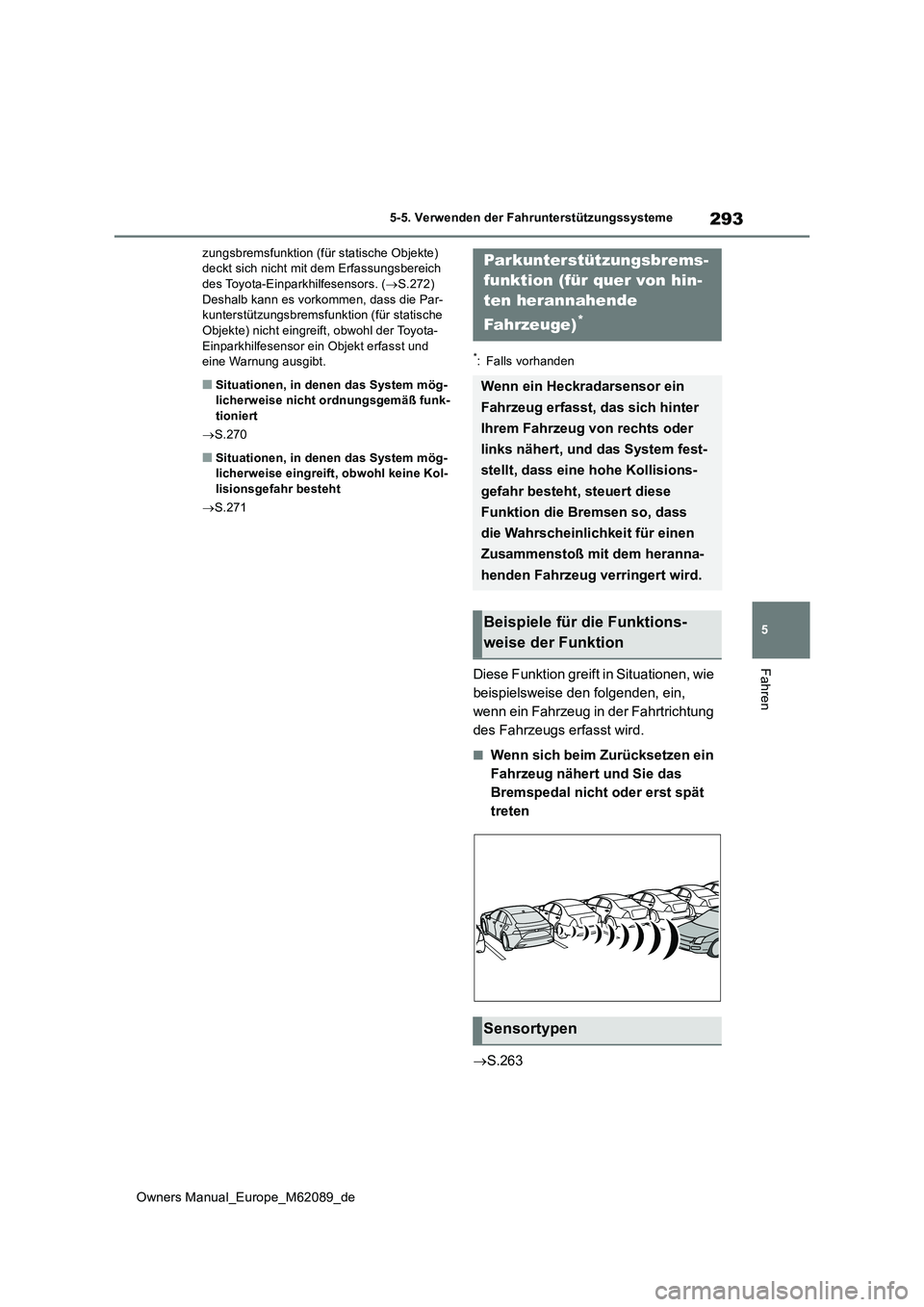

5-5. Verwenden der Fahrunterstützungssysteme
Fahren
zungsbremsfunktion (für statische Objekte) deckt sich nicht mit dem Erfassungsbereich des Toyota-Einparkhilfesensors. ( S.272)
Deshalb kann es vorkommen, dass die Par- kunterstützungsbremsfunktion (für statische Objekte) nicht eingreift, obwohl der Toyota-
Einparkhilfesensor ein Objekt erfasst und eine Warnung ausgibt.
■Situationen, in denen das System mög-licherweise nicht ordnungsgemäß funk-
tioniert
 S.270
■Situationen, in denen das System mög- licherweise eingreift, obwohl keine Kol-lisionsgefahr besteht
 S.271
*: Falls vorhanden
Diese Funktion greift in Situationen, wie
beispielsweise den folgenden, ein,
wenn ein Fahrzeug in der Fahrtrichtung
des Fahrzeugs erfasst wird.
■Wenn sich beim Zurücksetzen ein
Fahrzeug nähert und Sie das
Bremspedal nicht oder erst spät
treten
 S.263
Parkunterstützungsbrems-
funktion (für quer von hin-
ten herannahende
Fahrzeuge)*
Wenn ein Heckradarsensor ein
Fahrzeug erfasst, das sich hinter
Ihrem Fahrzeug von rechts oder
links nähert, und das System fest-
stellt, dass eine hohe Kollisions-
gefahr besteht, steuert diese
Funktion die Bremsen so, dass
die Wahrscheinlichkeit für einen
Zusammenstoß mit dem heranna-
henden Fahrzeug verringert wird.
Beispiele für die Funktions-
weise der Funktion
Sensortypen

294
Owners Manual_Europe_M62089_de
5-5. Verwenden der Fahrunterstützungssysteme
■Voraussetzungen für den Betrieb der Parkunterstützungsbremsfunktion (für quer von hinten herannahende Fahr-
zeuge)
Die Funktion greift ein, wenn die PKSB OFF- Kontrollleuchte nicht leuchtet oder blinkt ( S.106, 441) und alle folgenden Bedingun-
gen erfüllt sind:
●Steuerung der Leistungsbeschränkung des
Brennstoffzellensystems • Die Parkunterstützungsbremse ist aktiviert.• Die Geschwindigkeit beträgt maximal ca.
15 km/h. • Fahrzeuge nähern sich hinter Ihrem Fahr-zeug von rechts oder links mit einer
Geschwindigkeit von mindestens ca. 8km/h.• Die Fahrstufe “R” ist gewählt.
• Die Parkunterstützungsbremse stellt fest, dass die Bremse zur Vermeidung einer Kollision mit einem herannahenden Fahr-
zeug kräftiger als üblich betätigt werden muss.
●Bremssteuerung• Die Steuerung der Leistungsbeschränkung des Brennstoffzellensystems greift ein.
• Die Parkunterstützungsbremse stellt fest, dass zur Vermeidung einer Kollision mit einem herannahenden Fahrzeug eine Not-
bremsung erforderlich ist.
■Voraussetzungen für die Einstellung des Betriebs der Parkunterstützungs-bremsfunktion (für quer von hinten her-
annahende Fahrzeuge)
Die Funktion stellt den Betrieb ein, wenn eine der folgenden Bedingungen erfüllt ist:
●Steuerung der Leistungsbeschränkung des Brennstoffzellensystems• Die Parkunterstütz ungsbremse wird deak-
tiviert. • Die Kollision kann inzwischen mithilfe einer normalen Bremsung vermieden werden.
• Es nähert sich kein Fahrzeug mehr von hinten rechts oder hinten links.
●Bremssteuerung• Die Parkunterstütz ungsbremse wird deak- tiviert.
• Es sind ca. 2 Sekunden vergangen, seit das Fahrzeug durch die Bremssteuerung angehalten wurde.
• Das Bremspedal wird getreten, nachdem das Fahrzeug durch die Bremssteuerung angehalten wurde.
• Es nähert sich kein Fahrzeug mehr von hinten rechts oder hinten links.
■Erfassungsbereich der Parkunterstüt-zungsbremsfunktion (für quer von hin-
ten herannahende Fahrzeuge)
Der Erfassungsbereich der Parkunterstüt- zungsbremsfunktion (für quer von hinten her-annahende Fahrzeuge) deckt sich nicht mit
dem Erfassungsbereich der RCTA-Funktion ( S.278). Deshalb kann es vorkommen, dass die Parkunterstützungsbremsfunktion
(für quer von hinten herannahende Fahr- zeuge) nicht eingreift, obwohl die RCTA-Funktion ein Fahrzeug erfasst hat und eine
Warnung ausgibt.
■Situationen, in denen das System mög- licherweise nicht ordnungsgemäß funk-tioniert
 S.280
■Situationen, in denen das System mög-
licherweise eingreift, obwohl keine Kol- lisionsgefahr besteht
 S.280
WARNUNG
■So stellen Sie sicher, dass das
System ordnungsgemäß arbeiten kann
 S.263
