2022 TOYOTA GR YARIS Manual del propietario (in Spanish)

303
6
Owner's Manual_Europe_M52P66_es
6-4. Tareas de mantenimiento que puede hacer usted mismo
Mantenimiento y cuidados
1Apague el interruptor del motor.
2 Abra la tapa de la caja de fusibles.
Compartimento del motor
Presione las lengüetas hacia adentro y
levante la tapa.
Compartimento del portaequipajes
Retire la cubierta del portaequipajes.
( P.243)
AV I S O
■Para no alterar el funcionamiento
normal tras haber sustituido las pilas
Respete las siguientes precauciones para evitar accidentes:
●Trabaje siempre con las manos secas.
La humedad podría oxidar las pilas.
●No toque ni mueva ningún otro compo- nente en el interior del control remoto.
●No doble ninguno de los terminales de la pila.
Comprobación y recambio
de fusibles
Si algún componente eléctrico no
funciona, es posible que se haya
fundido un fusible. En tal caso,
revise y cambie los fusibles si es
necesario.
Comprobación y recambio de
fusibles

304
Owner's Manual_Europe_M52P66_es
6-4. Tareas de mantenimiento que puede hacer usted mismo
Retire la caja auxiliar y, a continuación,
la .
Debajo del tablero de instrumentos
del lado del conductor (vehículos
con dirección a la izquierda)
Saque la tapa.
Al retirar o instalar la tapa, asegúrese de
presionar el agarre.
Debajo del tablero de instrumentos
del lado del pasajero (vehículos con
dirección a la derecha)
Retire la cubierta y el conector (si está dis-
ponible) y extraiga la tapa.
Al retirar o instalar la tapa, asegúrese de
presionar el agarre.
3 Extraiga el fusible con la herra-
mienta extractora.
Sólo se puede retirar el fusible tipo
A utilizando la herramienta extrac-
tora.
4 Compruebe si el fusible se ha fun-
dido.
Sustituya el fusible fundido por un nuevo fusible con el amperaje adecuado. Podrá
consultar el amperaje en la tapa de la caja de fusibles.

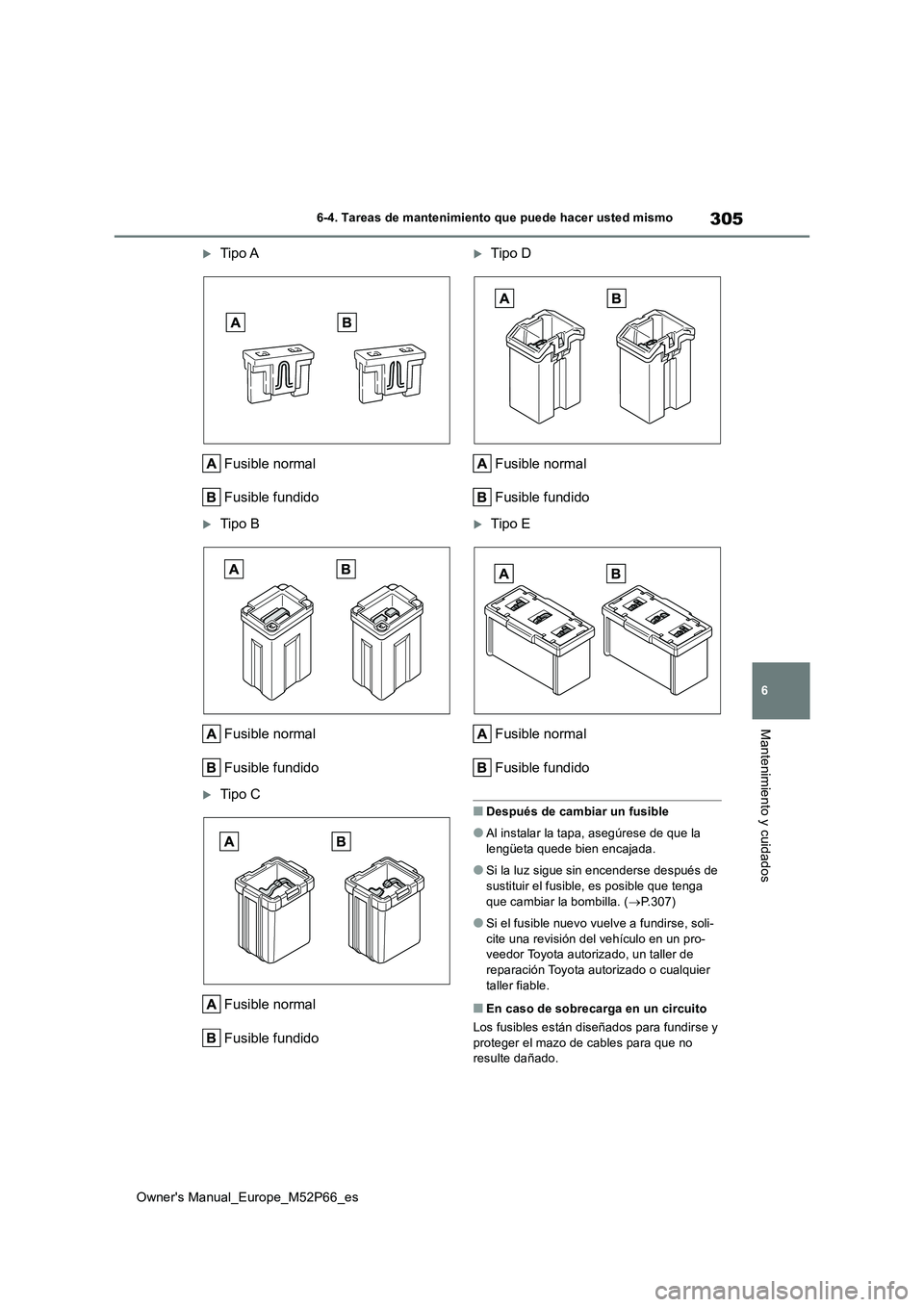

305
6
Owner's Manual_Europe_M52P66_es
6-4. Tareas de mantenimiento que puede hacer usted mismo
Mantenimiento y cuidados
Tipo A
Fusible normal
Fusible fundido
Tipo B
Fusible normal
Fusible fundido
Tipo C
Fusible normal
Fusible fundido
Tipo D
Fusible normal
Fusible fundido
Tipo E
Fusible normal
Fusible fundido
■Después de cambiar un fusible
●Al instalar la tapa, asegúrese de que la lengüeta quede bien encajada.
●Si la luz sigue sin encenderse después de sustituir el fusible, es posible que tenga
que cambiar la bombilla. ( P.307)
●Si el fusible nuevo vuelve a fundirse, soli-
cite una revisión del vehículo en un pro- veedor Toyota autorizado, un taller de reparación Toyota autorizado o cualquier
taller fiable.
■En caso de sobrecarga en un circuito
Los fusibles están diseñados para fundirse y proteger el mazo de cables para que no resulte dañado.

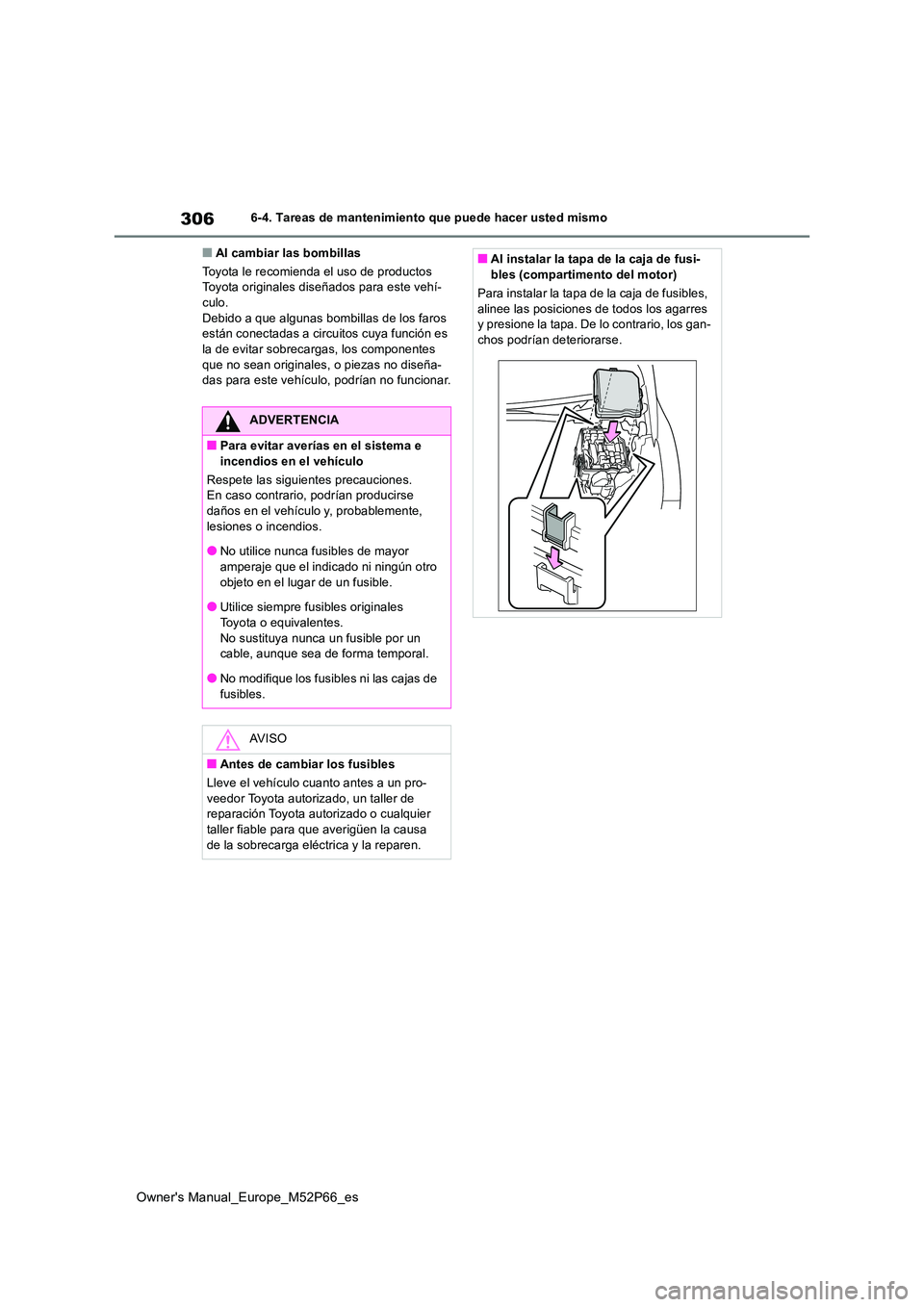

306
Owner's Manual_Europe_M52P66_es
6-4. Tareas de mantenimiento que puede hacer usted mismo
■Al cambiar las bombillas
Toyota le recomienda el uso de productos Toyota originales diseñados para este vehí-culo.
Debido a que algunas bombillas de los faros están conectadas a circu itos cuya función es la de evitar sobrecargas, los componentes
que no sean originales, o piezas no diseña- das para este vehículo, podrían no funcionar.
ADVERTENCIA
■Para evitar averías en el sistema e
incendios en el vehículo
Respete las siguientes precauciones. En caso contrario, podrían producirse daños en el vehículo y, probablemente,
lesiones o incendios.
●No utilice nunca fusibles de mayor amperaje que el indicado ni ningún otro
objeto en el lugar de un fusible.
●Utilice siempre fusibles originales Toyota o equivalentes.
No sustituya nunca un fusible por un cable, aunque sea de forma temporal.
●No modifique los fusibles ni las cajas de
fusibles.
AV I S O
■Antes de cambiar los fusibles
Lleve el vehículo cuanto antes a un pro-
veedor Toyota autorizado, un taller de reparación Toyota autorizado o cualquier taller fiable para que averigüen la causa
de la sobrecarga eléctrica y la reparen.
■Al instalar la tapa de la caja de fusi- bles (compartimento del motor)
Para instalar la tapa de la caja de fusibles,
alinee las posiciones de todos los agarres y presione la tapa. De lo contrario, los gan-chos podrían deteriorarse.

307
6
Owner's Manual_Europe_M52P66_es
6-4. Tareas de mantenimiento que puede hacer usted mismo
Mantenimiento y cuidados
Compruebe el vataje de la bombilla que
va a cambiar. ( P.364)
Luz de la matrícula
■Bombillas que deben sustituirse
en un proveedor Toyota autori-
zado, un taller de reparación
Toyota autorizado o cualquier
taller fiable
 Faros
 Luces de posición delanteras
 Luces antiniebla delanteras
 Luces de marcha diurna
 Luces de los intermitentes
 Luces de posición traseras
 Luces de freno
 Luz de marcha atrás
 Luz antiniebla trasera
 Luz de freno de montaje elevado
■Bombillas de los faros LED
Todas las luces, salvo la luz de la matrícula, están compuestas de varios LED. Si alguno
de los LED se funde, lleve el vehículo a un proveedor Toyota autorizado, un taller de reparación Toyota autorizado o cualquier
taller fiable para que sustituyan la luz.
■Condensación en el interior de las len- tes
La condensación temporal en el interior de las lentes de los faros no indica un mal fun-
cionamiento. Póngase en contacto con un proveedor Toyota autorizado, un taller de reparación Toyota autorizado o cualquier
taller fiable para obtener más información sobre las siguientes situaciones:
●Se han formado grandes gotas de agua en el interior de las lentes.
●Se ha introducido agua en el interior del faro.
■Al cambiar las bombillas
 P.306
■Luz de la matrícula
1 Abra el portón trasero hasta que
pueda verse la luz de la matrícula.
( P.106)
Bombillas
Las bombillas de los faros que
indicamos a continuación podrá
cambiarlas usted mismo. El grado
de dificultad de la operación de
sustitución dependerá de la bom-
billa. Puesto que existe el peligro
de que se dañen los componen-
tes, recomendamos que la sustitu-
ción se lleve a cabo en un
proveedor Toyota autorizado, un
taller de reparación Toyota autori-
zado o cualquier taller fiable.
Preparación antes de cambiar
las bombillas de los faros
Ubicación de las bombillas
Recambio de las bombillas

308
Owner's Manual_Europe_M52P66_es
6-4. Tareas de mantenimiento que puede hacer usted mismo
2Extraiga la lente.
Inserte un destornillador de cabeza
plana pequeño, u otro instrumento
adecuado, en el agujero izquierdo o
derecho de la lente.
Incline el destornillador según
indica la flecha representada en la
ilustración hasta que la pieza de
retención quede libre, y luego
extraiga la lente.
Para evitar que se dañe el vehículo,
envuelva la punta del destornillador con
cinta adhesiva.
Lente
Pieza de retención
3 Retire la bombilla.
4 Coloque una bombilla nueva.
5 Coloque la lente.
Encaje la lente en la pieza de reten-

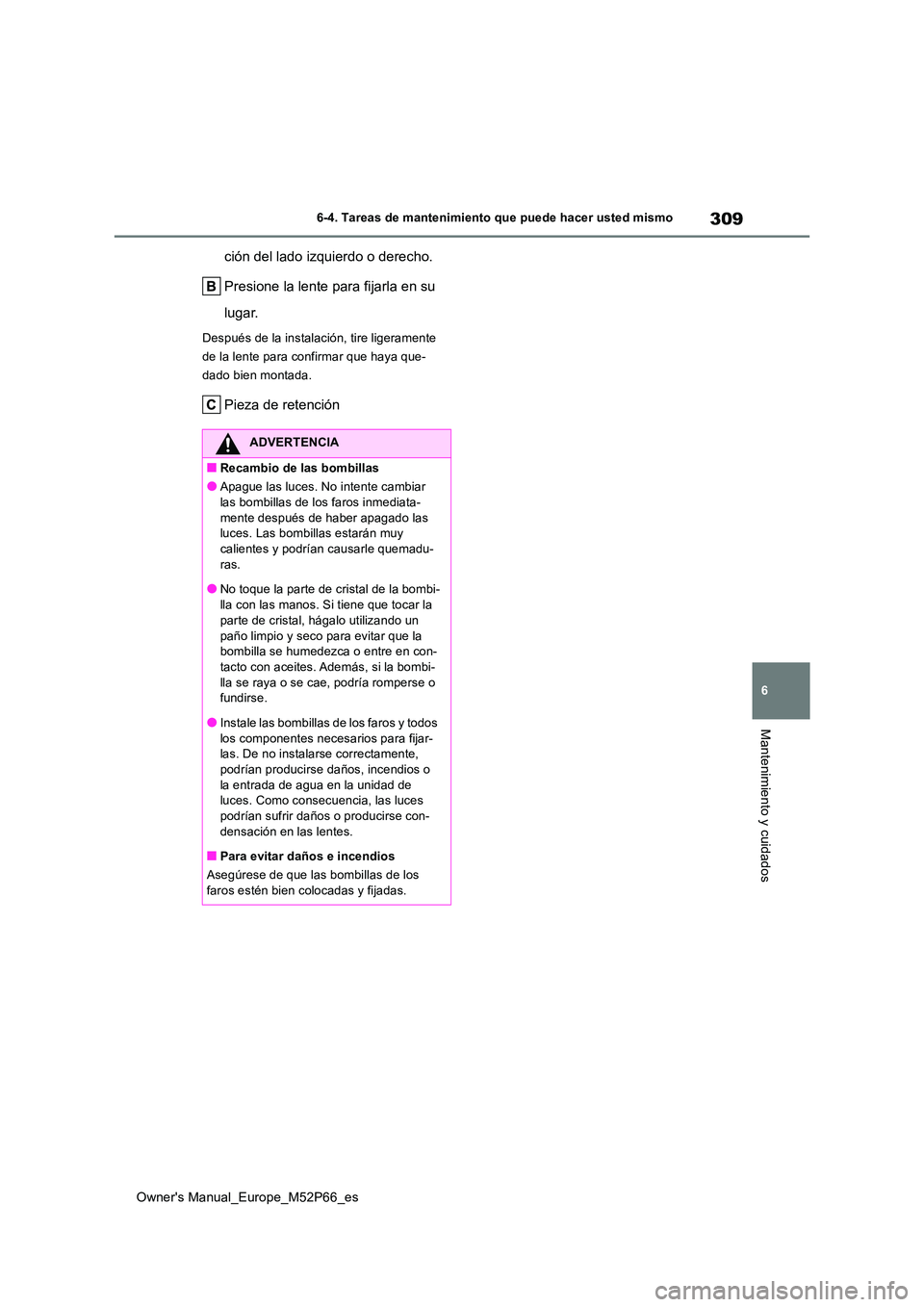

309
6
Owner's Manual_Europe_M52P66_es
6-4. Tareas de mantenimiento que puede hacer usted mismo
Mantenimiento y cuidados
ción del lado izquierdo o derecho.
Presione la lente para fijarla en su
lugar.
Después de la instalación, tire ligeramente
de la lente para confirmar que haya que-
dado bien montada.
Pieza de retención
ADVERTENCIA
■Recambio de las bombillas
●Apague las luces. No intente cambiar
las bombillas de los faros inmediata- mente después de haber apagado las luces. Las bombillas estarán muy
calientes y podrían causarle quemadu- ras.
●No toque la parte de cristal de la bombi-
lla con las manos. Si tiene que tocar la parte de cristal, hágalo utilizando un
paño limpio y seco para evitar que la bombilla se humedezca o entre en con-tacto con aceites. Además, si la bombi-
lla se raya o se cae, podría romperse o fundirse.
●Instale las bombillas de los faros y todos
los componentes necesarios para fijar- las. De no instalarse correctamente, podrían producirse daños, incendios o
la entrada de agua en la unidad de luces. Como consecuencia, las luces podrían sufrir daños o producirse con-
densación en las lentes.
■Para evitar daños e incendios
Asegúrese de que las bombillas de los faros estén bien colocadas y fijadas.

310
