COROLLA_TMUK_EE4-5. Utilização dos sistemas de apoio à condução
Condução
mento normal após remover a água,
neve, lama, etc. do para-choques tra-
seiro.
Quando a indicação “Blind Spot
Monitor Malfunction Visit Your
Dealer” (“Avaria na monitorização
do ângulo morto Visite o seu con-
cessionário”) for apresentada no
mostrador de informações múlti-
plas
Pode existir uma avaria no sensor ou este pode estar desalinhado. Leve o
seu veículo a um concessionário Toyota
autorizado, reparador Toyota autori-
zado ou a qualquer reparador da sua
confiança para que este proceda a uma
inspeção.
Personalização
Algumas funções podem ser personali-
zadas. (P.577)

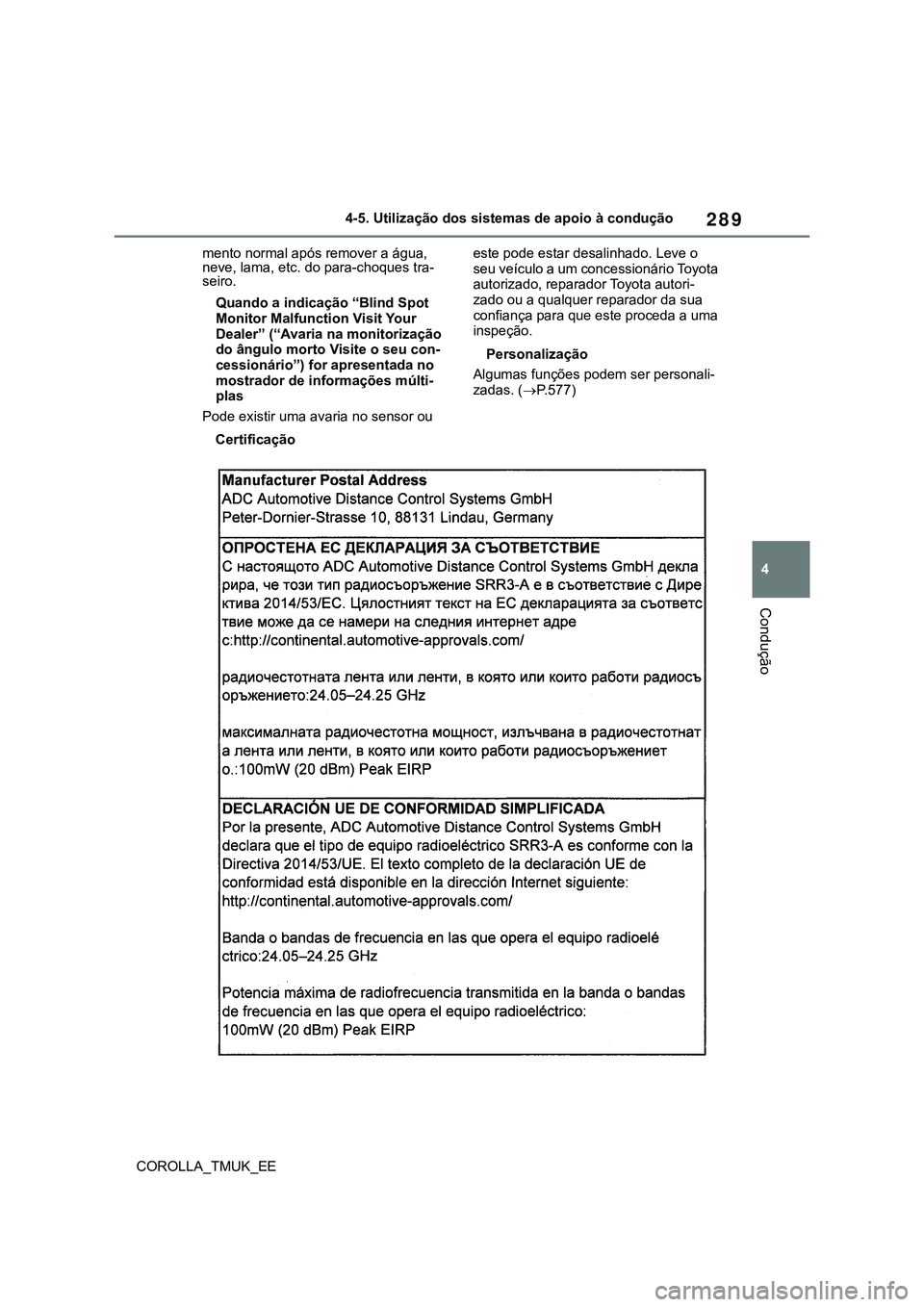

Certificação

300
COROLLA_TMUK_EE4-5. Utilização dos sistemas de apoio à condução
Utilize os interruptores do controlo dos
medidores para ligar/desligar a função.
1Prima ou para selecio-
nar .
2Prima ou para selecio-
nar para selecionar e, de
seguida, prima .
AV I S O
Para assegurar o funcionamento
correto do sistema
Os sensores da Monitorização do
Ângulo Morto estão instalados atrás
das laterais esquerda e direita do
para-choques traseiro, respetiva-
mente. Cumpra com o seguinte para
garantir que a Monitorização do
Ângulo Morto funciona corretamente.
Mantenha os sensores e as áreas
que circundam o para-choques tra-
seiro sempre limpas.
Se um sensor ou a respetiva área cir-
cundante no para-choques traseiro
estiver suja ou coberta por neve, a
Monitorização do Ângulo Morto pode
não funcionar e será exibida uma
mensagem de aviso (P.288). Nesta
situação, limpe a sujidade ou a neve
e quando as condições de funciona-
mento da função BSM (Monitor do
Ponto Cego) (P.302) estiverem reu-
nidas, conduza o veículo durante,
cerca de, 10 minutos. Se a mensa-
gem de aviso não desaparecer, leve o
veículo a um concessionário Toyota
autorizado, reparador Toyota autori-
zado ou a qualquer reparador da sua
confiança para que este proceda a
uma inspeção.
Não afixe acessórios, autocolantes
(incluindo autocolantes transparen-
tes), fita de alumínio, etc. a um sen-
sor ou na respetiva área
circundante no para-choques tra-
seiro.
Não submeta o sensor nem a respe-
tiva área circundante no para-cho-
ques traseiro a um impacto forte. Se
o sensor se deslocar da sua posição
ainda que ligeiramente, o sistema
pode avariar e os veículos podem
não ser devidamente detetados.
Nas situações que se seguem, leve o
seu veículo a um concessionário
Toyota autorizado, reparador Toyota
autorizado ou a qualquer reparador
da sua confiança para que este pro-
ceda a uma inspeção.
• O sensor ou a respetiva área circun-
dante foi sujeita a um impacto forte.
• A área que circunda o sensor está
arranhada ou amassada, ou parte
do mesmo foi desligada.
Não desmonte o sensor.
Não modifique o sensor nem a res-
petiva área circundante no
para-choques traseiro.
Se um sensor ou o para-choques
traseiro tiver de ser removido/insta-
lado ou substituído, contacte um
Toyota autorizado, reparador
Toyota autorizado ou qualquer
reparador da sua confiança.
Não pinte o para-choques traseiro
noutra cor que não a cor genuína
Toyota.
Ligar/desligar a Monitoriza-
ção do Ângulo Morto

301
4
COROLLA_TMUK_EE4-5. Utilização dos sistemas de apoio à condução
Condução
Veículos que podem ser detetados pela Monitorização do Ângulo
Morto
A Monitorização do Ângulo Morto utiliza sensores de radar laterais trasei-
ros para detetar os veículos que circulam em faixas adjacentes e avisa o
condutor da presença desses veículos através dos indicadores nos espe-
lhos retrovisores exteriores.
Veículos que estão a circular em áreas que não são visíveis utilizando
os espelhos retrovisores exteriores (ângulos mortos)
Veículos que se aproximam rapidamente vindos detrás em áreas que não
são visíveis utilizando os espelhos retrovisores exteriores (ângulos mortos)
Áreas de deteção da função de Monitorização do Ângulo Morto
As áreas em que os veículos podem ser detetados são esquematizadas abaixo.
O alcance de cada área de deteção é de:
Aproximadamente 0,5 m a 3,5 m a partir de uma das laterais do veículo*1
1 m, aproximadamente, para a frente do para-choques traseiro
3 m, aproximadamente, a partir do para-choques traseiro
Aproximadamente 3 m a 60 m a partir do para-choques traseiro
*2
*1: Não é possível detetar a área entre a lateral do veículo e 0,5 m a partir da lateral
Funcionamento da Monitorização do Ângulo Morto

302
COROLLA_TMUK_EE4-5. Utilização dos sistemas de apoio à condução
do veículo.
*2: Quanto maior for a diferença de velocidade entre o seu veículo e o veículo dete-
tado, mais afastado será detetado o veículo, fazendo com que o indicador do
espelho retrovisor exterior acenda ou pisque.
A função BSM (Monitorização do
Ângulo Morto) está operacional
quandon
A função BSM (Monitorização do
Ângulo Morto) está operacional quando
as condições que se seguem estiverem
reunidas:
A função BSM (Monitorização do
Ângulo Morto) está ligada.
A alavanca de velocidades está engre-
nada noutra posição que não a R.
A velocidade do veículo é superior a
16 km/h, aproximadamente.
A função BSM (Monitorização do
Ângulo Morto) deteta um veículo
quando
A função de Monitorização do Ângulo
Morto deteta um veículo dentro da área
de deteção nas situações seguintes:
Um veículo numa faixa de rodagem
adjacente ultrapassa o seu veículo.
O seu veículo ultrapassa lentamente
um veículo que circula na faixa de
rodagem adjacente
Outro veículo entra dentro da área de
deteção quando muda de faixa de
rodagem.
Condições nas quais o sistema não
deteta um veículo
A função BSM (Monitorização do
Ângulo Morto) não foi concebida para
detetar os seguintes tipos de veículos
e/ou objetos:
Pequenos motociclos, bicicletas,
peões, etc
*
Veículos a circular na direção oposta
Rails de proteção, muros, sinais, veí-
culos estacionados e objetos simila-
res estáticos
*
Veículos que circulam atrás de si na
mesma faixa de rodagem*
Veículos a circular a 2 faixas de roda-
gem do seu veículo*
Veículos que estão a ser ultrapassa-
dos rapidamente pelo seu veículo*
*
: Dependendo das condições, a deteção
do veículo e/ou objeto pode ocorrer.Condições nas quais o sistema
pode não funcionar devidamente
A função BSM (Monitorização do
Ângulo Morto) pode não detetar devi-
damente os veículos nas seguintes
situações
• Quando o sensor estiver desalinhado
devido a um impacto forte no sensor
ou na respetiva área circundante
• Quando lama, neve, gelo, um autoco-
lante, etc. estiver a cobrir o sensor ou
a respetiva área circundante no
para-choques traseiro
• Quando circular numa estrada cuja
superfície esteja molhada, com água
parada, durante condições meteoroló-
gicas adversas, tais como chuva
intensa, neve ou nevoeiro
• Quando vários veículos se aproxima-
rem com apenas um pequeno inter-
valo entre eles
• Quando a distância entre o seu veí-
culo e o veículo que circula à sua
frente for reduzida
• Quando existir uma diferença signifi-
cativa de velocidade entre o seu veí-
culo e o veículo que entra na área de
deteção
• Quando a diferença de velocidade
entre o seu veículo e outro veículo
estiver a mudar
• Quando um veículo entrar dentro da
área de deteção a circular sensivel-
mente à mesma velocidade que o seu
veículo
• Quando iniciar a marcha com o seu
veículo e outro veículo permanecer
dentro da área de deteção
• Quando subir e descer consecutiva-
mente, tal como em montes, depres-
sões na estrada, etc.
• Quando as faixas de rodagem forem
largas, ou quando conduzir numa das
extremidades de uma faixa e o veí-
culo da faixa de rodagem adjacente
estiver afastado do seu veículo
• Quando as faixas de rodagem forem
largas, ou quando conduzir numa das
extremidades de uma faixa e o veí-
culo da faixa de rodagem adjacente
estiver afastado do seu veículo
• Quando rebocar um atrelado

303
4
COROLLA_TMUK_EE4-5. Utilização dos sistemas de apoio à condução
Condução
• Quando um acessório, (tal como um
suporte para bicicleta) estiver insta-
lado na parte traseira do veículo
• Quando existir uma diferença signifi-
cativa de altura entre o seu veículo e
o veículo que entra na área de dete-
ção
• Imediatamente após ligar a função de
Monitorização do Ângulo Morto
As circunstâncias em que a função
BSM (Monitorização do Ângulo Morto)
deteta desnecessariamente um veí-
culo e/ou objeto podem aumentar nas
seguintes condições:
• Quando o sensor estiver desalinhado
devido a um impacto forte no mesmo
ou na respetiva área circundante
• Quando a distância entre o seu veí-
culo e um rail de proteção, muro, etc.
que entra na área de deteção for
reduzida
• Quando subir e descer consecutiva-
mente, tal como em montes, depres-
sões na estrada, etc.
• Quando as faixas de rodagem forem
estreitas ou quando conduzir numa
das extremidades da faixa e um veí-
culo a circular numa faixa que não lhe
é adjacente entrar na área de deteção
• Quando conduzir em estradas com
curvas apertadas, curvas consecuti-
vas ou superfícies desniveladas
• Se os pneus derraparem ou patina-
rem
• Quando a distância entre o seu veí-
culo e o veículo que circula à sua
frente for reduzida
• Quando um acessório (tal como um
suporte de bicicleta) estiver instalado
na parte traseira do veículo.
*: Se equipado
Tipos de sensores
Hatchback
Sensores nos cantos, frente
Sensores centrais, frente
Sensores nos cantos, traseira
Sensores centrais, traseira
Sensores laterais, frente (se
equipado
Sensores laterais, traseira (se
equipado)
Sensor Toyota de assis-
tência ao estaciona-
mento
*
A distância entre o seu veículo
e os obstáculos, tais como um
muro, durante o estaciona-
mento paralelo ou em mano-
bras numa garagem, é medida
pelos sensores e comunicada
através do ecrã do sistema de
navegação ou do ecrã do sis-
tema multimédia e de um sinal
sonoro. Quando utilizar este
sistema verifique sempre a
área circundante.
Componentes do sistema

304
COROLLA_TMUK_EE4-5. Utilização dos sistemas de apoio à condução
Wagon
Sensores nos cantos, frente
Sensores centrais, frente
Sensores nos cantos, traseira
Sensores centrais, traseiras
Sensores laterais, frente (se
equipado)
Sensores laterais, traseira (se
equipado
Mostrador
Quando os sensores detetam um
objeto, tal como um muro, é exibido
um gráfico no mostrador de infor-
mações múltiplas e no mostrador
projetado (se equipado), depen-
dendo da posição e distância ao
objeto.
Mostrador de informações múlti-
plas e mostrador projetado
Área de deteção dos sensores
nos cantos, frenteÁrea de deteção dos sensores
centrais, frente
Área de deteção dos sensores
laterais, frente (se equipado)
*
Área de deteção dos sensores
laterais, traseira (se equipado)
*
Área de deteção dos sensores
nos cantos, traseira
Área de deteção dos sensores
centrais, traseira
*: A área visualizada pelo sensor lateral
não será apresentada até que a digi-
talização das áreas laterais esteja
completa.
Utilize os interruptores de controlo
dos medidores para ativar/desati-
var o sensor Toyota de assistência
ao estacionamento (P.100)
1Pressione ou para sele-
cionar .
2Pressione ou para sele-
cionar e, de seguida, pres-
sione .
Quando o sensor Toyota de assis-
tência ao estacionamento for desa-
tivado, o indicador OFF do sensor
Toyota de assistência ao estaciona-
mento (P.87) acende.
Para reativar o sistema, selecione
no mostrador de informações
múltiplas, selecione , de
seguida, ligue-o. Se o sistema for
desativado, este permanecerá
desativado mesmo que desligue o
interruptor do motor e, de seguida,
o coloque em ON.
Ligar/desligar o sensor
Toyota de assistência ao
estacionamento

305
4
COROLLA_TMUK_EE4-5. Utilização dos sistemas de apoio à condução
Condução
O sistema pode ser utilizado
quando
O interruptor do motor estiver em ON.
O sensor Toyota de assistência ao
estacionamento estiver ligado.
A velocidade do veículo for inferior a,
cerca de, 10 Km/h.
A alavanca das velocidades estiver
engrenada noutra posição que não P.
O volante da direção está rodado,
cerca de, 90º ou mais (Sensores late-
rais, frente, sensores laterais, tra-
seira) (se equipado)
AV I S O
Precauções relativas à utilização
do sistema
Existe um limite para o grau de pre-
cisão de reconhecimento e controlo
do desempenho que este sistema
pode fornecer, não dependa excessi-
vamente deste sistema. O condutor é
sempre responsável por prestar
atenção ao ambiente do veículo e
conduzir em segurança.
Para garantir que o sistema fun-
cione corretamente
Observe as seguintes precauções.
Se não o fizer, pode resultar em que o
veículo não possa ser conduzido com
segurança e, possivelmente, provo-
car um acidente.
Não danifique os sensores, e man-
tenha-os sempre limpos.
Não coloque nenhum autocolante
ou um componente eletrónico,
como uma placa retroiluminada
(especialmente tipo fluorescente),
luzes de nevoeiro, limitador de
para-choques ou antena sem fios
perto de um sensor de radar.
Não sujeite o sensor do radar ou a
sua área circundante a um impacto
forte. Se o sensor de radar, a gre-
lha dianteira ou o para-choques
dianteiro foram submetidos a um
forte impacto
leve o veículo a um
concessionário Toyota autorizado,
reparador Toyota autorizado ou a
qualquer reparador da sua con-
fiança para que este proceda a uma
inspeção. Se um sensor ou o
para-choques traseiro precisar de
ser removido/instalado ou substi-
tuído, contacte um concessionário
Toyota autorizado, reparador Toyota
autorizado ou a qualquer reparador
da sua confiança.
Não modifique, desmonte ou pinte
os sensores.
Não anexe uma tampa na chapa de
matricula.
Mantenha os pneus devidamente
insuflados
Quando desativar a função
Nas seguintes situações, desative a
função, uma vez que esta pode entrar
em funcionamento mesmo que não
exista nenhuma possibilidade de coli-
são.
Não respeitando os avisos acima.
Foi instalada uma suspensão
não-genuína Toyota (suspensão
rebaixada, etc.).
Quando lavar o veículo
Não aplique jatos intensos nem vapo-
res de água na área do sensor.
Se o fizer pode avariar o sensor.
Quando utilizar máquina de lava-
gem de alta pressão para lavar o
veículo, não incida diretamente
sobre os sensores, uma vez que
pode provocar uma avaria nos
mesmos.
Quando utilizar vapor para limpar o
veículo, não o aproxime demasiado
dos sensores, uma vez que pode
provocar uma avaria nos mesmos.

306
COROLLA_TMUK_EE4-5. Utilização dos sistemas de apoio à condução
Função de aviso de objetos (se
equipado)
Quando um objeto nas áreas laterais esti-
ver na trajetória do veículo enquanto este
se estiver a mover para a frente ou para
trás, esta função informa o condutor atra-
vés do mostrador e do sinal sonoro.
Objeto
Trajetória calculada do veículo
Deteção de objetos nas áreas late-
rais (se equipado)
Os objetos nas áreas laterais são
detetados durante a condução atra-
vés da digitalização dessas mesmas
áreas com os sensores laterais. Os
objetos reconhecidos são memoriza-
dos durante, cerca de, 2 minutos.
Não é possível detetar objetos nas áreas
laterais antes da digitalização estar ter-
minada. Depois de ligar o interruptor do
motor, a digitalização será terminada
depois de circular com o veículo durante
um curto espaço de tempo.
Quando um objeto, tal como outro
veículo, peão ou animal, for detetado
pelos sensores laterais, este poderá
continuar a ser detetado mesmo
depois de ter saído da área de dete-
ção do sensor lateral.
Se a indicação “Parking Assist
Unavailable Please Clean Parking
Assist Sensor” (“Sensor de assis-
tência ao estacionamento indispo-
nível limpe o sensor de assistência
ao estacionamento”) for apresen-
tada no mostrador de informações
múltiplas
O sensor pode estar coberto por gelo,
neve, sujidade, etc. Remova o gelo, neve,
sujidade, etc., do sensor para que o sis-
tema retome o seu funcionamento normal.
Para além disso, devido à formação de
gelo num sensor a baixas temperaturas,
poderá ser apresentada uma mensagem
de aviso ou o sensor poderá não conseguir
detetar um objeto. Assim que o gelo derre-ter, o sistema retoma o seu funcionamento
normal.
Se a indicação “Parking Assist
Unavailable” (“Assistente de esta-
cionamento indisponível.” for exi-
bida no mostrador de informações
múltiplas
A água pode estar a fluir continua-
mente sobre a superfície do sensor,
tal como em situações de chuva
intensa. Quando o sistema determinar
que esta situação é normal, retoma o
seu funcionamento normal..
A inicialização não pode ser efetuada
após ter desconectado e voltado a
conectar um terminal da bateria. Ini-
cialize o sistema. (P.440)
Se esta mensagem continuar a ser
apresentada após a inicialização, leve o
veículo a um concessionário Toyota
autorizado, reparador Toyota autorizado
ou qualquer reparador da sua confiança
para que este proceda a uma inspeção
Se os terminas da bateria forem
desconectados e conectados nova-
mente
Este sistema tem de ser inicializado.
Para inicializar o sistema, conduza o
veículo em linha reta durante 5 segun-
dos ou mais a uma velocidade igual ou
superior a 35 km/h.
Informações referentes à deteção
do sensor
As situações que se seguem poderão
ocorrer durante a utilização do sensor.
Os sensores poderão detetar apenas
os objetos que estejam perto dos
para-choques da frente e traseiro.
Dependendo do formato do objeto e
de outros fatores, a distância de dete-
ção pode ser encurtada, ou poderá
não ser possível detetar o mesmo.
Pode não ser possível detetar objetos
que estejam demasiado próximos do
sensor.
Existe um pequeno desfasamento de
tempo entre a deteção do objeto está-
tico e a sua visualização. Mesmo a
baixas velocidades, existe a possibili-
dade do objeto entrar dentro das
áreas de deteção antes do mostrador
ser exibido e de soar o sinal sonoro.
Pode ser difícil ouvir o sinal sonoro
devido ao volume do sistema áudio
ou o ruído do fluxo de ar do sistema
