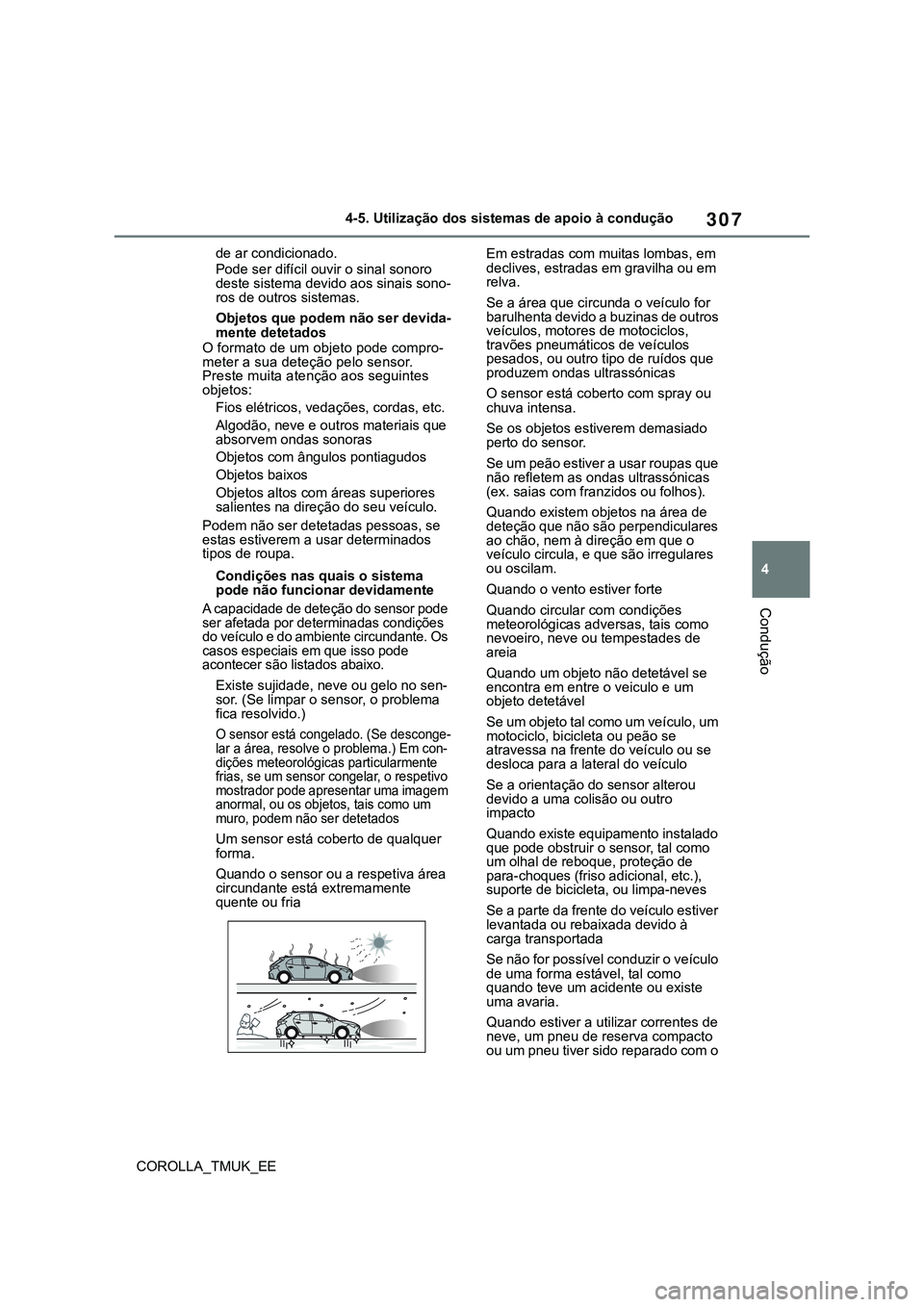

COROLLA_TMUK_EE4-5. Utilização dos sistemas de apoio à condução
Condução
de ar condicionado.
Pode ser difícil ouvir o sinal sonoro
deste sistema devido aos sinais sono-
ros de outros sistemas.
Objetos que podem não ser devida-
mente detetados
O formato de um objeto pode compro-
meter a sua deteção pelo sensor.
Preste muita atenção aos seguintes
objetos:
Fios elétricos, vedações, cordas, etc.
Algodão, neve e outros materiais que
absorvem ondas sonoras
Objetos com ângulos pontiagudos
Objetos baixos
Objetos altos com áreas superiores
salientes na direção do seu veículo.
Podem não ser detetadas pessoas, se
estas estiverem a usar determinados
tipos de roupa.
Condições nas quais o sistema
pode não funcionar devidamente
A capacidade de deteção do sensor pode
ser afetada por determinadas condições
do veículo e do ambiente circundante. Os
casos especiais em que isso pode
acontecer são listados abaixo.
Existe sujidade, neve ou gelo no sen-
sor. (Se limpar o sensor, o problema
fica resolvido.)
O sensor está congelado. (Se desconge-
lar a área, resolve o problema.) Em con-
dições meteorológicas particularmente
frias, se um sensor congelar, o respetivo
mostrador pode apresentar uma imagem
anormal, ou os objetos, tais como um
muro, podem não ser detetados
Um sensor está coberto de qualquer
forma.
Quando o sensor ou a respetiva área
circundante está extremamente
quente ou friaEm estradas com muitas lombas, em
declives, estradas em gravilha ou em
relva.
Se a área que circunda o veículo for
barulhenta devido a buzinas de outros
veículos, motores de motociclos,
travões pneumáticos de veículos
pesados, ou outro tipo de ruídos que
produzem ondas ultrassónicas
O sensor está coberto com spray ou
chuva intensa.
Se os objetos estiverem demasiado
perto do sensor.
Se um peão estiver a usar roupas que
não refletem as ondas ultrassónicas
(ex. saias com franzidos ou folhos).
Quando existem objetos na área de
deteção que não são perpendiculares
ao chão, nem à direção em que o
veículo circula, e que são irregulares
ou oscilam.
Quando o vento estiver forte
Quando circular com condições
meteorológicas adversas, tais como
nevoeiro, neve ou tempestades de
areia
Quando um objeto não detetável se
encontra em entre o veiculo e um
objeto detetável
Se um objeto tal como um veículo, um
motociclo, bicicleta ou peão se
atravessa na frente do veículo ou se
desloca para a lateral do veículo
Se a orientação do sensor alterou
devido a uma colisão ou outro
impactoQuando existe equipamento instalado
que pode obstruir o sensor, tal como
um olhal de reboque, proteção de
para-choques (friso adicional, etc.),
suporte de bicicleta, ou limpa-neves
Se a parte da frente do veículo estiver
levantada ou rebaixada devido à
carga transportada
Se não for possível conduzir o veículo
de uma forma estável, tal como
quando teve um acidente ou existe
uma avaria.
Quando estiver a utilizar correntes de
neve, um pneu de reserva compacto
ou um pneu tiver sido reparado com o

308

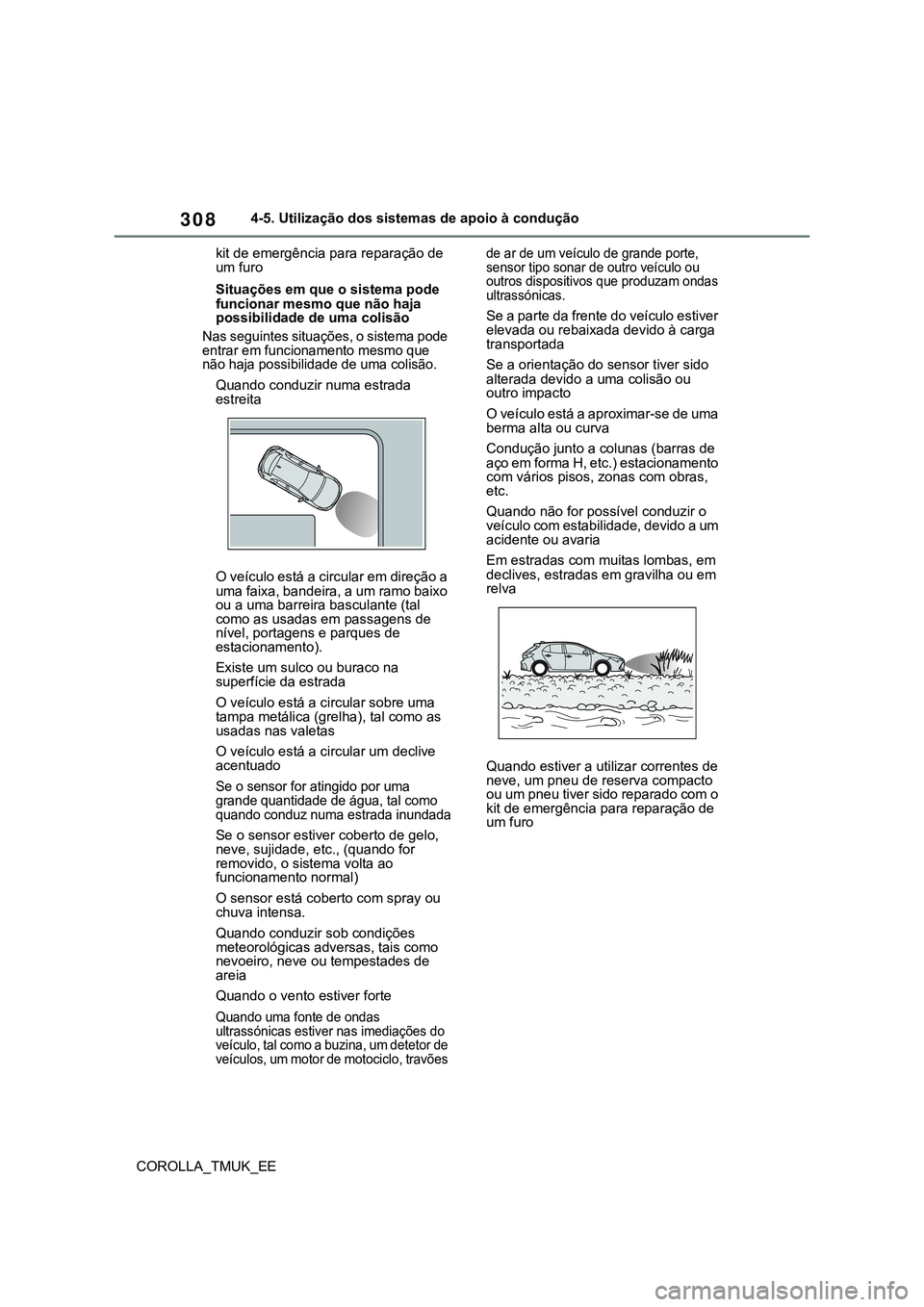

COROLLA_TMUK_EE4-5. Utilização dos sistemas de apoio à condução
kit de emergência para reparação de
um furo
Situações em que o sistema pode
funcionar mesmo que não haja
possibilidade de uma colisão
Nas seguintes situações, o sistema pode
entrar em funcionamento mesmo que
não haja possibilidade de uma colisão.
Quando conduzir numa estrada
estreita
O veículo está a circular em direção a
uma faixa, bandeira, a um ramo baixo
ou a uma barreira basculante (tal
como as usadas em passagens de
nível, portagens e parques de
estacionamento).
Existe um sulco ou buraco na
superfície da estrada
O veículo está a circular sobre uma
tampa metálica (grelha), tal como as
usadas nas valetas
O veículo está a circular um declive
acentuado
Se o sensor for atingido por uma
grande quantidade de água, tal como
quando conduz numa estrada inundada
Se o sensor estiver coberto de gelo,
neve, sujidade, etc., (quando for
removido, o sistema volta ao
funcionamento normal)
O sensor está coberto com spray ou
chuva intensa.
Quando conduzir sob condições
meteorológicas adversas, tais como
nevoeiro, neve ou tempestades de
areia
Quando o vento estiver forte
Quando uma fonte de ondas
ultrassónicas estiver nas imediações do
veículo, tal como a buzina, um detetor de
veículos, um motor de motociclo, travões de ar de um veículo de grande porte,
sensor tipo sonar de outro veículo ou
outros dispositivos que produzam ondas
ultrassónicas.
Se a parte da frente do veículo estiver
elevada ou rebaixada devido à carga
transportada
Se a orientação do sensor tiver sido
alterada devido a uma colisão ou
outro impacto
O veículo está a aproximar-se de uma
berma alta ou curva
Condução junto a colunas (barras de
aço em forma H, etc.) estacionamento
com vários pisos, zonas com obras,
etc.
Quando não for possível conduzir o
veículo com estabilidade, devido a um
acidente ou avaria
Em estradas com muitas lombas, em
declives, estradas em gravilha ou em
relva
Quando estiver a utilizar correntes de
neve, um pneu de reserva compacto
ou um pneu tiver sido reparado com o
kit de emergência para reparação de
um furo

309
4
COROLLA_TMUK_EE4-5. Utilização dos sistemas de apoio à condução
Condução
Área de deteção dos sensores100 cm, aproximadamente
150 cm, aproximadamente
60 cm, aproximadamente
115 cm, aproximadamente
(Veículos com sensores laterais
à frente e traseiros)
O diagrama apresenta a área de dete-
ção dos sensores.Tenha em atenção
que os sensores não podem detetar
objetos que estejam extremamente
perto do veículo.
Para mais detalhes relativamente à
deteção dos objetos nas áreas laterais.
(P.306)
O alcance dos sensores pode variar
dependendo do formato do objeto, etc.
Mostrador de informações múltiplas, mostrador projetado (se equi-
pado) e mostrador do sistema áudio (se equipado)
Quando um objeto é detetado por um sensor, a distância aproximada ao objeto
será apresentada no mostrador de informações múltiplas e no mostrador proje-
tado (se equipado) (À medida que a distância ao objeto for diminuindo, os seg-
mentos de distância podem piscar.)
As imagens dos sensores laterais da frente e traseiros (se equipado) não serão
apresentadas até que a digitalização das áreas laterais esteja terminada.
Distância aproximada ao objeto: 150 cm a 60 cm* (Sensores centrais
traseiros)
*: Modo de silêncio automático do sinal sonoro será ativado. (P. 3 1 1 )
Distância aproximada ao objeto: 100 cm a 60 cm* (Sensores centrais da
frente)
Visualização da deteção do
sensor, distância ao objeto
Mostrador de informações múltiplasMostrador projetado

310
COROLLA_TMUK_EE4-5. Utilização dos sistemas de apoio à condução

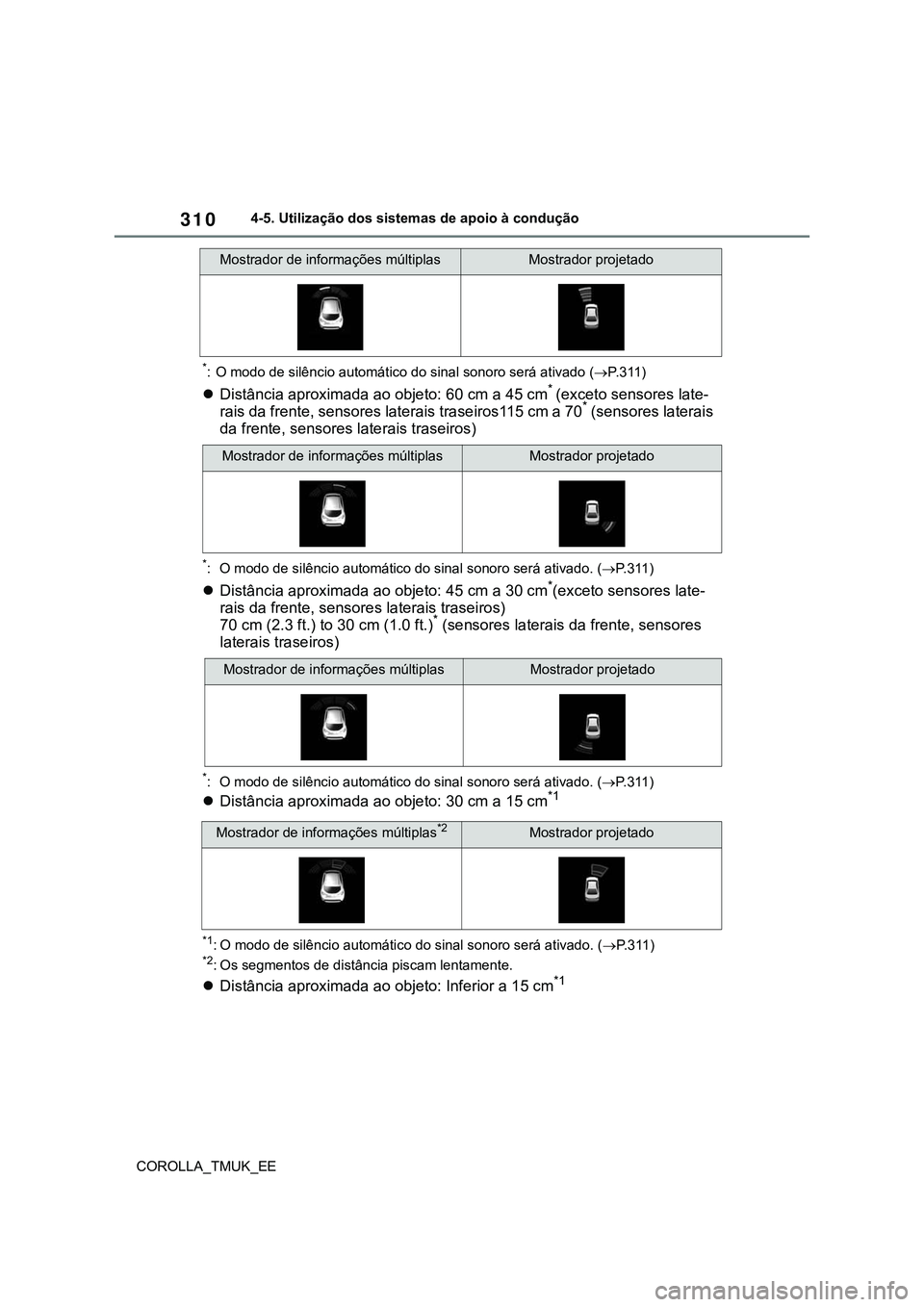

*: O modo de silêncio automático do sinal sonoro será ativado (P.311)
Distância aproximada ao objeto: 60 cm a 45 cm* (exceto sensores late-
rais da frente, sensores laterais traseiros115 cm a 70* (sensores laterais
da frente, sensores laterais traseiros)
*: O modo de silêncio automático do sinal sonoro será ativado. (P. 3 1 1 )
Distância aproximada ao objeto: 45 cm a 30 cm*(exceto sensores late-
rais da frente, sensores laterais traseiros)
70 cm (2.3 ft.) to 30 cm (1.0 ft.)
* (sensores laterais da frente, sensores
laterais traseiros)
*: O modo de silêncio automático do sinal sonoro será ativado. (P. 3 1 1 )
Distância aproximada ao objeto: 30 cm a 15 cm*1
*1: O modo de silêncio automático do sinal sonoro será ativado. (P.311)*2: Os segmentos de distância piscam lentamente.
Distância aproximada ao objeto: Inferior a 15 cm*1
Mostrador de informações múltiplasMostrador projetado
Mostrador de informações múltiplasMostrador projetado
Mostrador de informações múltiplasMostrador projetado
Mostrador de informações múltiplas*2Mostrador projetado

311
4
COROLLA_TMUK_EE4-5. Utilização dos sistemas de apoio à condução
Condução

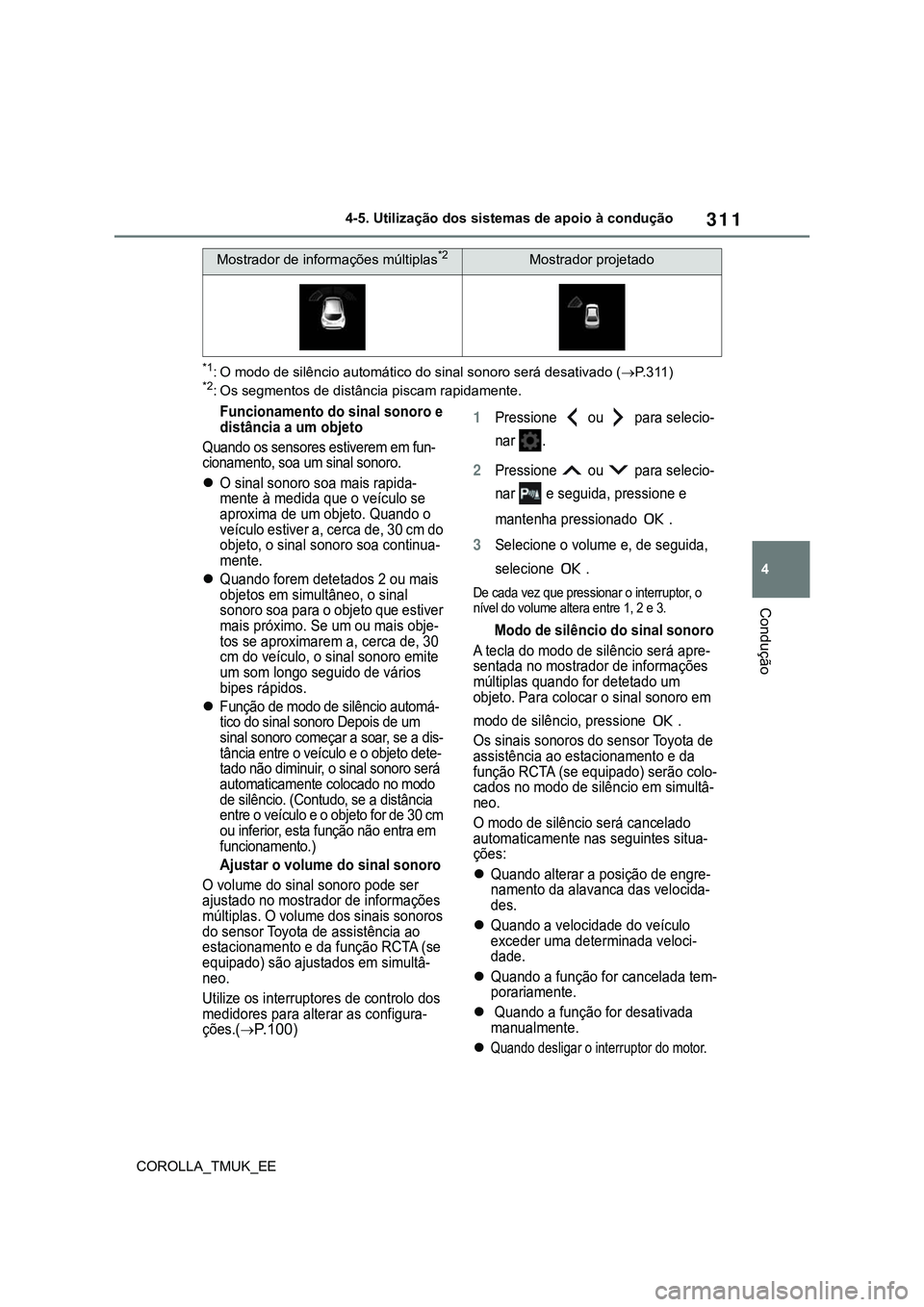

*1: O modo de silêncio automático do sinal sonoro será desativado (P. 3 1 1 )*2: Os segmentos de distância piscam rapidamente.
Funcionamento do sinal sonoro e
distância a um objeto
Quando os sensores estiverem em fun-
cionamento, soa um sinal sonoro.
O sinal sonoro soa mais rapida-
mente à medida que o veículo se
aproxima de um objeto. Quando o
veículo estiver a, cerca de, 30 cm do
objeto, o sinal sonoro soa continua-
mente.
Quando forem detetados 2 ou mais
objetos em simultâneo, o sinal
sonoro soa para o objeto que estiver
mais próximo. Se um ou mais obje-
tos se aproximarem a, cerca de, 30
cm do veículo, o sinal sonoro emite
um som longo seguido de vários
bipes rápidos.
Função de modo de silêncio automá-
tico do sinal sonoro Depois de um
sinal sonoro começar a soar, se a dis-
tância entre o veículo e o objeto dete-
tado não diminuir, o sinal sonoro será
automaticamente colocado no modo
de silêncio. (Contudo, se a distância
entre o veículo e o objeto for de 30 cm
ou inferior, esta função não entra em
funcionamento.)
Ajustar o volume do sinal sonoro
O volume do sinal sonoro pode ser
ajustado no mostrador de informações
múltiplas. O volume dos sinais sonoros
do sensor Toyota de assistência ao
estacionamento e da função RCTA (se
equipado) são ajustados em simultâ-
neo.
Utilize os interruptores de controlo dos
medidores para alterar as configura-
ções.(
P. 1 0 0)
1Pressione ou para selecio-
nar .
2Pressione ou para selecio-
nar e seguida, pressione e
mantenha pressionado .
3Selecione o volume e, de seguida,
selecione .
De cada vez que pressionar o interruptor, o
nível do volume altera entre 1, 2 e 3.
Modo de silêncio do sinal sonoro
A tecla do modo de silêncio será apre-
sentada no mostrador de informações
múltiplas quando for detetado um
objeto. Para colocar o sinal sonoro em
modo de silêncio, pressione .
Os sinais sonoros do sensor Toyota de
assistência ao estacionamento e da
função RCTA (se equipado) serão colo-
cados no modo de silêncio em simultâ-
neo.
O modo de silêncio será cancelado
automaticamente nas seguintes situa-
ções:
Quando alterar a posição de engre-
namento da alavanca das velocida-
des.
Quando a velocidade do veículo
exceder uma determinada veloci-
dade.
Quando a função for cancelada tem-
porariamente.
 Quando a função for desativada
manualmente.
Quando desligar o interruptor do motor.
Mostrador de informações múltiplas*2Mostrador projetado

313
4
COROLLA_TMUK_EE4-5. Utilização dos sistemas de apoio à condução
Condução

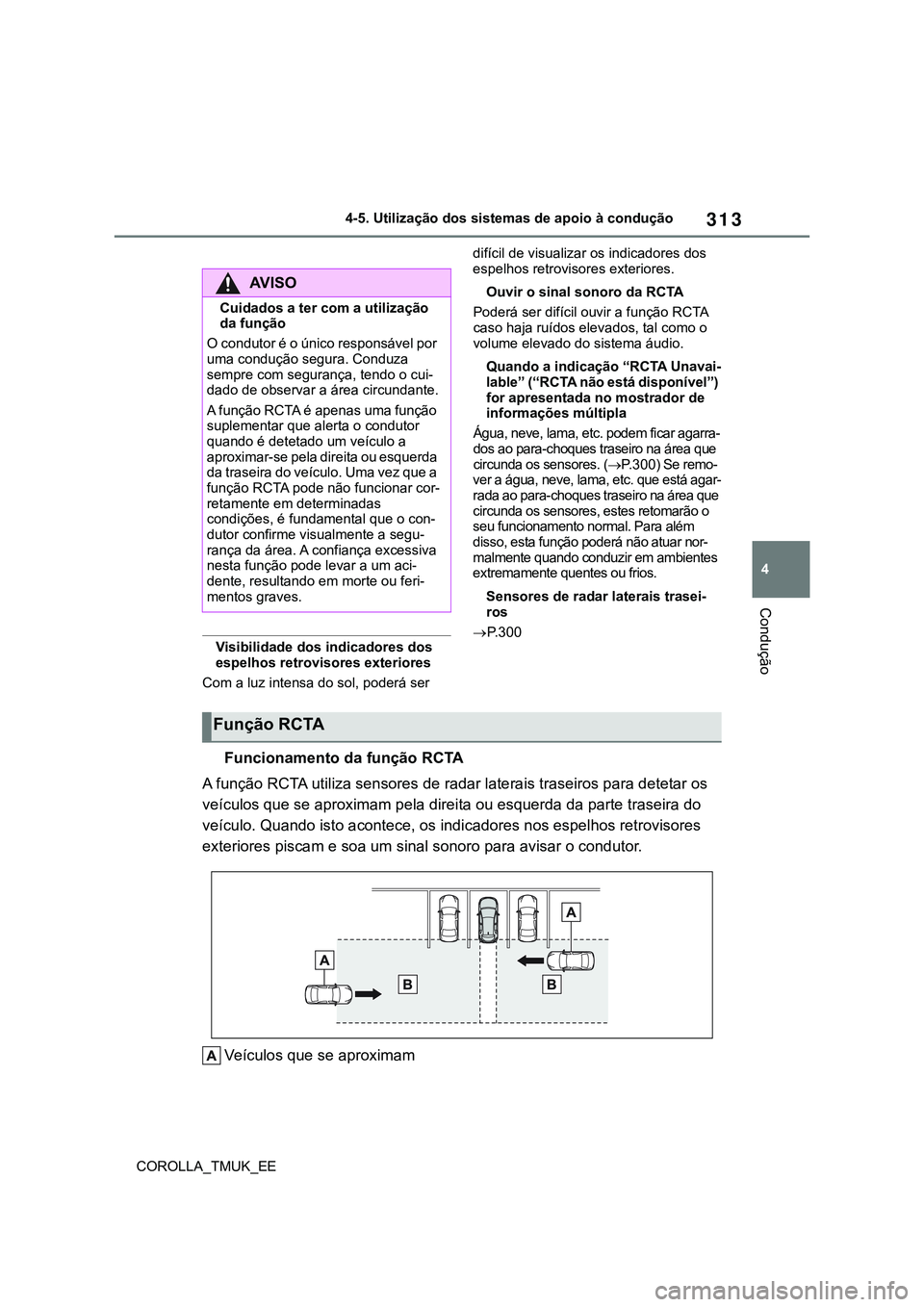

Visibilidade dos indicadores dos
espelhos retrovisores exteriores
Com a luz intensa do sol, poderá ser difícil de visualizar os indicadores dos
espelhos retrovisores exteriores.
Ouvir o sinal sonoro da RCTA
Poderá ser difícil ouvir a função RCTA
caso haja ruídos elevados, tal como o
volume elevado do sistema áudio.
Quando a indicação “RCTA Unavai-
lable” (“RCTA não está disponível”)
for apresentada no mostrador de
informações múltipla
Água, neve, lama, etc. podem ficar agarra-
dos ao para-choques traseiro na área que
circunda os sensores. (P.300) Se remo-
ver a água, neve, lama, etc. que está agar-
rada ao para-choques traseiro na área que
circunda os sensores, estes retomarão o
seu funcionamento normal. Para além
disso, esta função poderá não atuar nor-
malmente quando conduzir em ambientes
extremamente quentes ou frios.
Sensores de radar laterais trasei-
ros
P. 3 0 0
Funcionamento da função RCTA
A função RCTA utiliza sensores de radar laterais traseiros para detetar os
veículos que se aproximam pela direita ou esquerda da parte traseira do
veículo. Quando isto acontece, os indicadores nos espelhos retrovisores
exteriores piscam e soa um sinal sonoro para avisar o condutor.
Veículos que se aproximam
AV I S O
Cuidados a ter com a utilização
da função
O condutor é o único responsável por
uma condução segura. Conduza
sempre com segurança, tendo o cui-
dado de observar a área circundante.
A função RCTA é apenas uma função
suplementar que alerta o condutor
quando é detetado um veículo a
aproximar-se pela direita ou esquerda
da traseira do veículo. Uma vez que a
função RCTA pode não funcionar cor-
retamente em determinadas
condições, é fundamental que o con-
dutor confirme visualmente a segu-
rança da área. A confiança excessiva
nesta função pode levar a um aci-
dente, resultando em morte ou feri-
mentos graves.
Função RCTA

314
COROLLA_TMUK_EE4-5. Utilização dos sistemas de apoio à condução
Áreas de deteção dos veículos que se aproximam
Áreas de deteção da função RCTA
As áreas em que os veículos podem ser detetados são esquematizadas
abaixo.
O sinal sonoro pode alertar o con-
dutor para veículos que se aproxi-
mam com maior velocidade e de
uma distância mais longa.
Exemplo:
A função RCTA está operacional
quando
A função RCTA entra em funcionamento
quando todas as condições estiverem
reunidas:
O interruptor do motor está em ON.
A função RCTA está ligada.
A alavanca de velocidades está
engrenada em R.
A velocidade do veículo é inferior a
15 km/h, ou menos.
A velocidade do veículo que se apro-
xima situa-se aproximadamente entre
os 8 km/h e os 56 km/h.
Ajustar o volume do sinal sonoro
O volume do sinal sonoro pode ser ajus-tado no mostrador de informações múlti-
plas. O volume dos sinais sonoros do
sensor Toyota de assistência ao esta-
cionamento e da função RCTA são ajus-
tados em simultâneo.
Utilize os interruptores de controlo dos
medidores para alterar as configura-
ções. (P.100)
1Pressione ou para selecio-
nar .
2Pressione ou para selecio-
nar “RCTA” e, de seguida, pressione
e mantenha premido .
3Selecione o volume e, de seguida,
pressione .
De cada vez que pressionar o interruptor,
o nível do volume altera entre 1, 2 e 3.
Modo de silêncio do sinal sonoro
A tecla do modo de silêncio será apre-
sentada no mostrador de informações
múltiplas quando for detetado um
objeto. Para colocar o sinal sonoro em
modo de silêncio, pressione .
Os sinais sonoros do sensor Toyota de
assistência ao estacionamento e da fun-
ção RCTA serão colocados no modo de
silêncio em simultâneo.
O modo de silêncio será cancelado auto-
maticamente nas seguintes situações:
Quando alterar a posição de engrena-
Velocidade do veí-
culo que se apro-
xima Distância apro-
ximada para o
alerta
56 km/h (rápido)40 m
8 km/h (lento)5,5 m

315
4

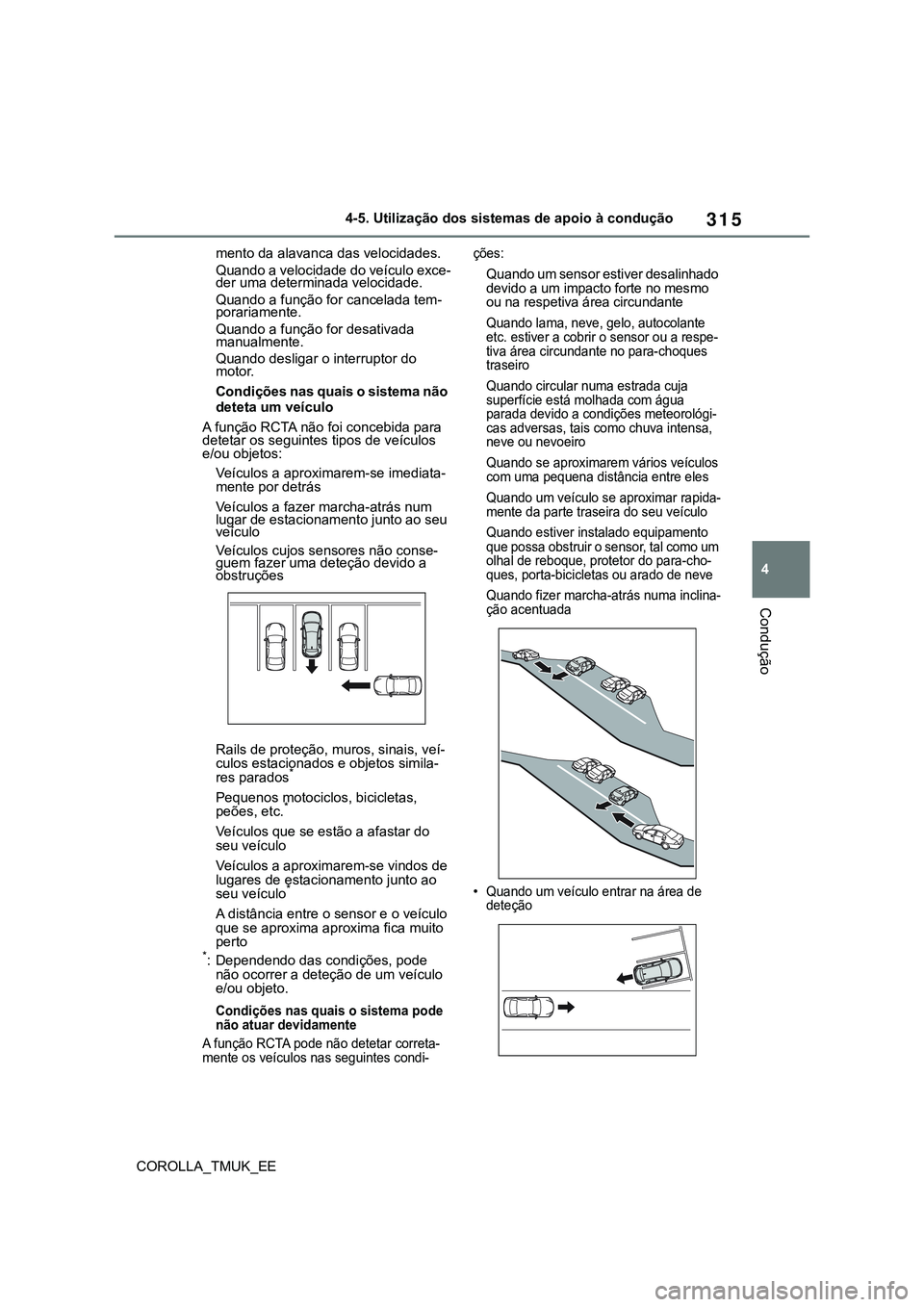

COROLLA_TMUK_EE4-5. Utilização dos sistemas de apoio à condução
Condução
mento da alavanca das velocidades.
Quando a velocidade do veículo exce-
der uma determinada velocidade.
Quando a função for cancelada tem-
porariamente.
Quando a função for desativada
manualmente.
Quando desligar o interruptor do
motor.
Condições nas quais o sistema não
deteta um veículo
A função RCTA não foi concebida para
detetar os seguintes tipos de veículos
e/ou objetos:
Veículos a aproximarem-se imediata-
mente por detrás
Veículos a fazer marcha-atrás num
lugar de estacionamento junto ao seu
veículo
Veículos cujos sensores não conse-
guem fazer uma deteção devido a
obstruções
Rails de proteção, muros, sinais, veí-
culos estacionados e objetos simila-
res parados
*
Pequenos motociclos, bicicletas,
peões, etc.*
Veículos que se estão a afastar do
seu veículo
Veículos a aproximarem-se vindos de
lugares de estacionamento junto ao
seu veículo
*
A distância entre o sensor e o veículo
que se aproxima aproxima fica muito
perto
*: Dependendo das condições, pode
não ocorrer a deteção de um veículo
e/ou objeto.
Condições nas quais o sistema pode
não atuar devidamente
A função RCTA pode não detetar correta-
mente os veículos nas seguintes condi-ções:
Quando um sensor estiver desalinhado
devido a um impacto forte no mesmo
ou na respetiva área circundante
Quando lama, neve, gelo, autocolante
etc. estiver a cobrir o sensor ou a respe-
tiva área circundante no para-choques
traseiro
Quando circular numa estrada cuja
superfície está molhada com água
parada devido a condições meteorológi-
cas adversas, tais como chuva intensa,
neve ou nevoeiro
Quando se aproximarem vários veículos
com uma pequena distância entre eles
Quando um veículo se aproximar rapida-
mente da parte traseira do seu veículo
Quando estiver instalado equipamento
que possa obstruir o sensor, tal como um
olhal de reboque, protetor do para-cho-
ques, porta-bicicletas ou arado de neve
Quando fizer marcha-atrás numa inclina-
ção acentuada
•Quando um veículo entrar na área de
deteção
