2022 PEUGEOT LANDTREK Manual de utilização (in Portuguese)

7
Ecocondução
Visite um concessionário PEUGEOT ou uma
oficina autorizada assim que possível para repor
as emissões de partículas do veículo para os
níveis legais.
No momento de enchimento do depósito de
combustível, não continue para além do terceiro
disparo do bocal, para evitar o derrame.
O consumo de combustível do seu novo veículo
só estabiliza após uma média consistente após
os primeiros 3000 quilómetros.

8

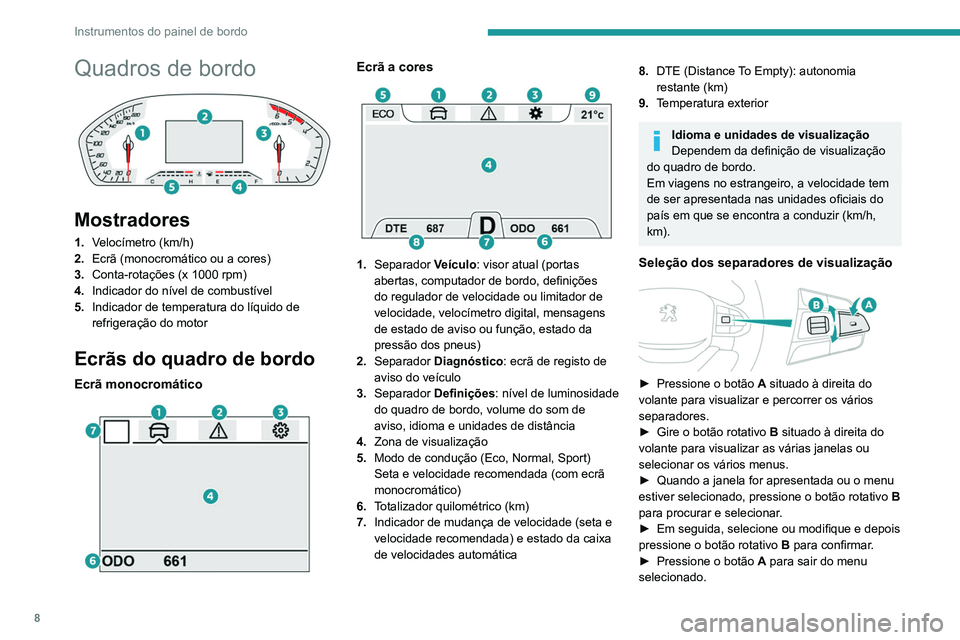

Instrumentos do painel de bordo
Quadros de bordo

Mostradores
1.Velocímetro (km/h)
2. Ecrã (monocromático ou a cores)
3. Conta-rotações (x 1000 rpm)
4. Indicador do nível de combustível
5. Indicador de temperatura do líquido de
refrigeração do motor
Ecrãs do quadro de bordo
Ecrã monocromático

Ecrã a cores

1.Separador Veículo: visor atual (portas
abertas, computador de bordo, definições
do regulador de velocidade ou limitador de
velocidade, velocímetro digital, mensagens
de estado de aviso ou função, estado da
pressão dos pneus)
2. Separador Diagnóstico: ecrã de registo de
aviso do veículo
3. Separador Definições: nível de luminosidade
do quadro de bordo, volume do som de
aviso, idioma e unidades de distância
4. Zona de visualização
5. Modo de condução (Eco, Normal, Sport)
Seta e velocidade recomendada (com ecrã
monocromático)
6. Totalizador quilométrico (km)
7. Indicador de mudança de velocidade (seta e
velocidade recomendada) e estado da caixa
de velocidades automática
8.DTE (Distance To Empty): autonomia
restante (km)
9. Temperatura exterior
Idioma e unidades de visualização
Dependem da definição de visualização
do quadro de bordo.
Em viagens no estrangeiro, a velocidade tem
de ser apresentada nas unidades oficiais do
país em que se encontra a conduzir (km/h,
km).
Seleção dos separadores de visualização

► Pressione o botão A situado à direita do
volante para visualizar e percorrer os vários
separadores.
►

Gire o botão rotativo
B situado à direita do
volante para visualizar as várias janelas ou
selecionar os vários menus.
►

Quando a janela for apresentada ou o menu
estiver selecionado, pressione o botão rotativo B


para procurar e selecionar.
►

Em seguida, selecione ou modifique e depois
pressione o botão rotativo B

para confirmar.
►

Pressione o botão A

para sair do menu
selecionado.
Se não for efetuada qualquer ação nos
comandos, o separador Veículo é apresentado
de novo automaticamente após alguns instantes.
Luzes avisadoras e
indicadoras
Apresentadas como símbolos, as luzes avisadoras e indicadoras informam o condutor
relativamente ao aparecimento de uma anomalia
(luzes avisadoras) ou do acionamento de um
sistema (luzes indicadoras de funcionamento
ou de desativação). Determinadas luzes
acendem-se de duas formas (fixa ou
intermitente) e/ou em várias cores.
Avisos associados
O acendimento de uma luz pode ser
acompanhado por um sinal sonoro e/ou uma
mensagem no ecrã.
A relação do tipo de alerta com o estado de
funcionamento do veículo permite determinar
se a situação é normal ou se está presente uma
anomalia: para obter mais informações, consulte
a descrição de cada luz.
Quando a ignição é ligada
Determinadas luzes avisadoras vermelhas
ou laranja acendem-se, durante alguns
segundos, quando a ignição é ligada. Estas
luzes avisadorasdevem apagar-se assim que o
arranque do motor é efetuado.

9
Instrumentos do painel de bordo

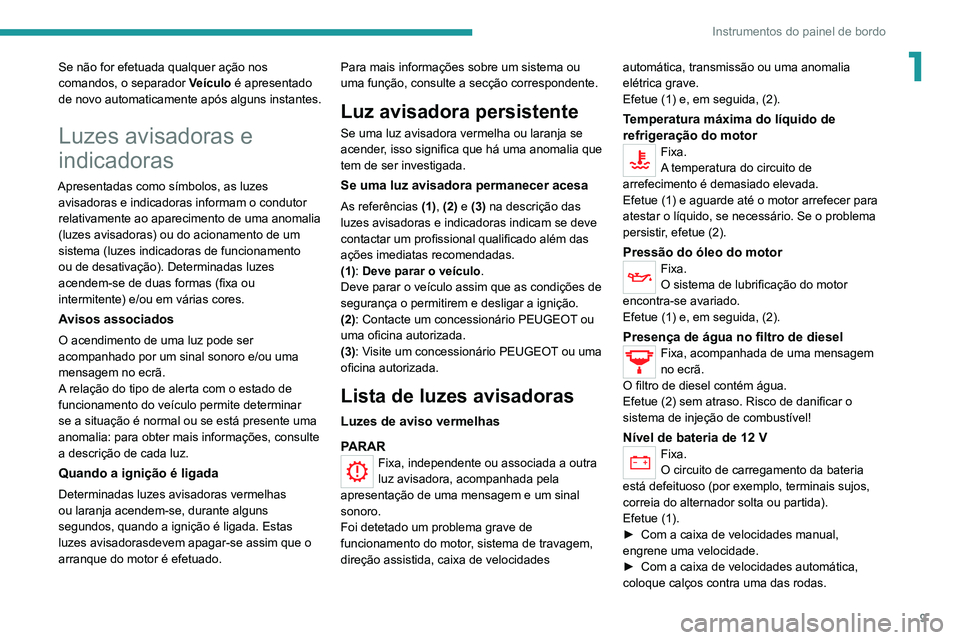

1Se não for efetuada qualquer ação nos
comandos, o separador Veículo é apresentado
de novo automaticamente após alguns instantes.
Luzes avisadoras e
indicadoras
Apresentadas como símbolos, as luzes avisadoras e indicadoras informam o condutor
relativamente ao aparecimento de uma anomalia
(luzes avisadoras) ou do acionamento de um
sistema (luzes indicadoras de funcionamento
ou de desativação). Determinadas luzes
acendem-se de duas formas (fixa ou
intermitente) e/ou em várias cores.
Avisos associados
O acendimento de uma luz pode ser
acompanhado por um sinal sonoro e/ou uma
mensagem no ecrã.
A relação do tipo de alerta com o estado de
funcionamento do veículo permite determinar
se a situação é normal ou se está presente uma
anomalia: para obter mais informações, consulte
a descrição de cada luz.
Quando a ignição é ligada
Determinadas luzes avisadoras vermelhas
ou laranja acendem-se, durante alguns
segundos, quando a ignição é ligada. Estas
luzes avisadorasdevem apagar-se assim que o
arranque do motor é efetuado. Para mais informações sobre um sistema ou
uma função, consulte a secção correspondente.
Luz avisadora persistente
Se uma luz avisadora vermelha ou laranja se
acender, isso significa que há uma anomalia que
tem de ser investigada.
Se uma luz avisadora permanecer acesa
As referências (1), (2) e (3) na descrição das
luzes avisadoras e indicadoras indicam se deve
contactar um profissional qualificado além das
ações imediatas recomendadas.
(1): Deve parar o veículo.
Deve parar o veículo assim que as condições de
segurança o permitirem e desligar a ignição.
(2): Contacte um concessionário PEUGEOT ou
uma oficina autorizada.
(3): Visite um concessionário PEUGEOT ou uma
oficina autorizada.
Lista de luzes avisadoras
Luzes de aviso vermelhas
PARAR
Fixa, independente ou associada a outra
luz avisadora, acompanhada pela
apresentação de uma mensagem e um sinal
sonoro.
Foi detetado um problema grave de
funcionamento do motor, sistema de travagem,
direção assistida, caixa de velocidades automática, transmissão ou uma anomalia
elétrica grave.
Efetue (1) e, em seguida, (2).
Temperatura máxima do líquido de
refrigeração do motor
Fixa.
A temperatura do circuito de
arrefecimento é demasiado elevada.
Efetue (1) e aguarde até o motor arrefecer para
atestar o líquido, se necessário. Se o problema
persistir, efetue (2).
Pressão do óleo do motorFixa.
O sistema de lubrificação do motor
encontra-se avariado.
Efetue (1) e, em seguida, (2).
Presença de água no filtro de dieselFixa, acompanhada de uma mensagem
no ecrã.
O filtro de diesel contém água.
Efetue (2) sem atraso. Risco de danificar o
sistema de injeção de combustível!
Nível de bateria de 12 VFixa.
O circuito de carregamento da bateria
está defeituoso (por exemplo, terminais sujos,
correia do alternador solta ou partida).
Efetue (1).
►

Com a caixa de velocidades manual,
engrene uma velocidade.
►


Com a caixa de velocidades automática,
coloque calços contra uma das rodas.

10
Instrumentos do painel de bordo
Limpe e aperte os terminais. Se a luz avisadora
não se apagar durante o arranque do motor,
efetue (2).
Porta(s) aberta(s)Fixa e associada a uma mensagem que
identifica o acesso.
Uma porta não está bem fechada (a uma
velocidade inferior a 10 km/h).
Fixa, associada a uma mensagem que
identifica o acesso e acompanhada de
um sinal sonoro.
Uma porta não está bem fechada (a uma
velocidade superior a 10 km/h).
Cintos de segurança não colocados/
removidos
Fixa ou intermitente, acompanhada de
um sinal sonoro cada vez mais alto.
Um cinto de segurança não foi colocado ou foi
retirado (consoante a versão).
Alarme do perímetro exterior e/ou
imobilizador do motor eletrónico
Fixa.
O dispositivo de antiarranque e/ou
alarme não é desativado (o telecomando não foi
reconhecido).
Tranque o veículo, destranque-o e ligue a
ignição novamente.
Se o problema persistir, efetue (2).
Intermitente
O dispositivo de antiarranque e/ou alarme
está a funcionar.
AirbagsFixa.
Foi detetada uma anomalia de
funcionamento num dos airbags ou nos pré-
tensores pirotécnicos dos cintos de segurança.
Efetue (3).
Travão de estacionamentoFixa.
O travão de estacionamento encontra-se
engrenado ou desengrenado de forma incorreta.
TravagemFixa.
O nível do líquido dos travões no circuito
de travagem diminuiu significativamente.
Efetue (1) e, em seguida, reponha o nível de
líquido de acordo com as recomendações do
fabricante. Se o problema persistir, efetue (2).
Fixa.
O repartidor eletrónico da
travagem (EBFD) tem uma anomalia de
funcionamento.
Efetue (1) e, em seguida, (2).
Luzes de aviso laranjas
Serviço
Temporariamente ligada, com apresentação de uma mensagem.
São detetadas uma ou mais anomalias ligeiras,
para as quais não existe uma luz avisadora
específica.
Identifique a causa da anomalia através da
mensagem apresentada no quadro de bordo. Pode conseguir resolver algumas das anomalias
sozinho, por exemplo, substituir a bateria no
telecomando.
Para outros problemas, como o mau
funcionamento do sistema de deteção da
pressão baixa dos pneus, efetue (3).
Fixa, acompanhada de uma mensagem.
São detetadas uma ou mais anomalias
graves, para as quais não existe uma luz
avisadora específica.
Identifique a causa da anomalia através da
mensagem apresentada no quadro de bordo e,
em seguida, efetue (3).
Pré-aquecimento do motor (diesel)Temporariamente acesa (até cerca de 30 segundos em condições
climáticas severas).
Ao ligar a ignição, se as condições climatéricas
e a temperatura do motor o tornarem necessário.
Aguarde que a luz avisadora se apague antes
de efetuar o arranque.
Quando a luz avisadora se apaga, o arranque é
imediato, se pressionar continuamente:
–

o pedal da embraiagem com uma caixa de
velocidades manual.
–


o pedal do travão com uma caixa de
velocidades automática.
Se o motor não arrancar

, efetue novamente o
pedido de arranque do motor, ao mesmo tempo
que mantém o pé no pedal.

11
Instrumentos do painel de bordo

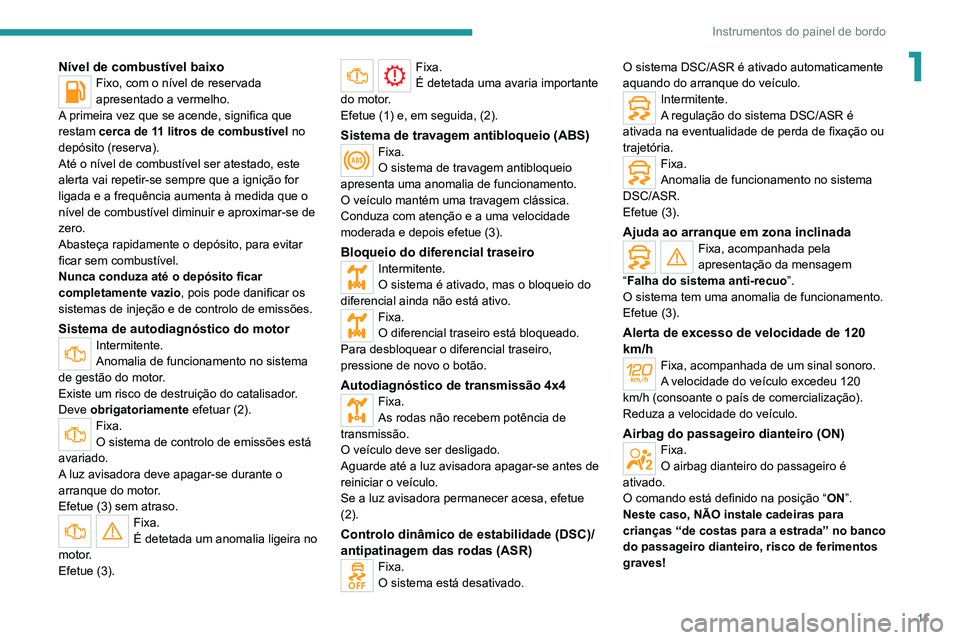

1Nível de combustível baixoFixo, com o nível de reservada
apresentado a vermelho.
A primeira vez que se acende, significa que
restam cerca de 11 litros de combustível no
depósito (reserva).
Até o nível de combustível ser atestado, este
alerta vai repetir-se sempre que a ignição for
ligada e a frequência aumenta à medida que o
nível de combustível diminuir e aproximar-se de
zero.
Abasteça rapidamente o depósito, para evitar
ficar sem combustível.
Nunca conduza até o depósito ficar
completamente vazio, pois pode danificar os
sistemas de injeção e de controlo de emissões.
Sistema de autodiagnóstico do motorIntermitente.
Anomalia de funcionamento no sistema
de gestão do motor.
Existe um risco de destruição do catalisador.
Deve obrigatoriamente efetuar (2).
Fixa.
O sistema de controlo de emissões está
avariado.
A luz avisadora deve apagar-se durante o
arranque do motor.
Efetue (3) sem atraso.
Fixa.
É detetada um anomalia ligeira no
motor.
Efetue (3).
Fixa.
É detetada uma avaria importante
do motor.
Efetue (1) e, em seguida, (2).
Sistema de travagem antibloqueio (ABS)Fixa.
O sistema de travagem antibloqueio
apresenta uma anomalia de funcionamento.
O veículo mantém uma travagem clássica.
Conduza com atenção e a uma velocidade
moderada e depois efetue (3).
Bloqueio do diferencial traseiroIntermitente.
O sistema é ativado, mas o bloqueio do
diferencial ainda não está ativo.
Fixa.
O diferencial traseiro está bloqueado.
Para desbloquear o diferencial traseiro,
pressione de novo o botão.
Autodiagnóstico de transmissão 4x4Fixa.
As rodas não recebem potência de
transmissão.
O veículo deve ser desligado.
Aguarde até a luz avisadora apagar-se antes de
reiniciar o veículo.
Se a luz avisadora permanecer acesa, efetue
(2).
Controlo dinâmico de estabilidade (DSC)/
antipatinagem das rodas (ASR)
Fixa.
O sistema está desativado. O sistema DSC/ASR é ativado automaticamente
aquando do arranque do veículo.
Intermitente.
A regulação do sistema DSC/ASR é
ativada na eventualidade de perda de fixação ou
trajetória.
Fixa.
Anomalia de funcionamento no sistema
DSC/ASR.
Efetue (3).
Ajuda ao arranque em zona inclinadaFixa, acompanhada pela
apresentação da mensagem
“Falha do sistema anti-recuo”.
O sistema tem uma anomalia de funcionamento.
Efetue (3).
Alerta de excesso de velocidade de 120
km/h
Fixa, acompanhada de um sinal sonoro.
A velocidade do veículo excedeu 120
km/h (consoante o país de comercialização).
Reduza a velocidade do veículo.
Airbag do passageiro dianteiro (ON)Fixa.
O airbag dianteiro do passageiro é
ativado.
O comando está definido na posição “ ON”.
Neste caso, NÃO instale cadeiras para
crianças “de costas para a estrada” no banco
do passageiro dianteiro, risco de ferimentos
graves!

12
Instrumentos do painel de bordo
Luzes de cruzamentoFixa.
As luzes encontram-se acesas.
Luzes de aviso azuis
Luzes de estrada
Fixa.
As luzes encontram-se acesas.
Indicador de temperatura
do líquido de refrigeração


Com o motor em funcionamento:
– Na zona A, a temperatura está correta.
– Na zona B, a temperatura é demasiado
elevada. A luz avisadora associada e a luz
avisadora STOP acendem-se a vermelho no
quadro de bordo, acompanhadas de uma
mensagem e de um sinal sonoro.
Tem de parar o veículo assim que for
possível fazê-lo em segurança.

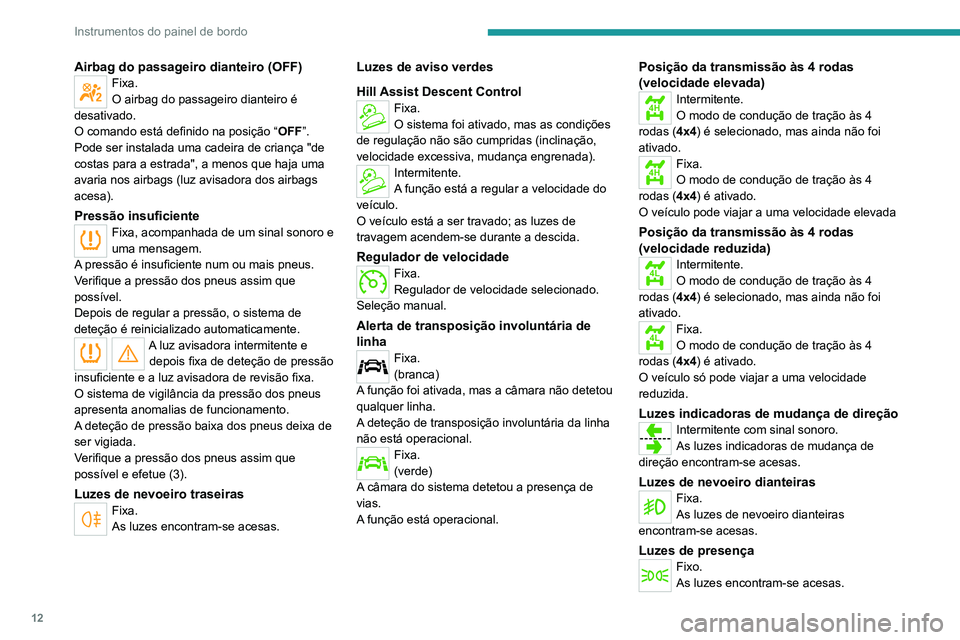

Airbag do passageiro dianteiro (OFF)Fixa.
O airbag do passageiro dianteiro é
desativado.
O comando está definido na posição “ OFF”.
Pode ser instalada uma cadeira de criança "de
costas para a estrada", a menos que haja uma
avaria nos airbags (luz avisadora dos airbags
acesa).
Pressão insuficienteFixa, acompanhada de um sinal sonoro e
uma mensagem.
A pressão é insuficiente num ou mais pneus.
Verifique a pressão dos pneus assim que
possível.
Depois de regular a pressão, o sistema de
deteção é reinicializado automaticamente.
A luz avisadora intermitente e depois fixa de deteção de pressão
insuficiente e a luz avisadora de revisão fixa.
O sistema de vigilância da pressão dos pneus
apresenta anomalias de funcionamento.
A deteção de pressão baixa dos pneus deixa de
ser vigiada.
Verifique a pressão dos pneus assim que
possível e efetue (3).
Luzes de nevoeiro traseirasFixa.
As luzes encontram-se acesas.
Luzes de aviso verdes
Hill Assist Descent Control
Fixa.
O sistema foi ativado, mas as condições
de regulação não são cumpridas (inclinação,
velocidade excessiva, mudança engrenada).
Intermitente.
A função está a regular a velocidade do
veículo.
O veículo está a ser travado; as luzes de
travagem acendem-se durante a descida.
Regulador de velocidadeFixa.
Regulador de velocidade selecionado.
Seleção manual.
Alerta de transposição involuntária de
linha
Fixa.
(branca)
A função foi ativada, mas a câmara não detetou
qualquer linha.
A deteção de transposição involuntária da linha
não está operacional.
Fixa.
(verde)
A câmara do sistema detetou a presença de
vias.
A função está operacional.
Posição da transmissão às 4 rodas
(velocidade elevada)
4HIntermitente.
O modo de condução de tração às 4
rodas (4x4) é selecionado, mas ainda não foi
ativado.
4HFixa.
O modo de condução de tração às 4
rodas (4x4) é ativado.
O veículo pode viajar a uma velocidade elevada
Posição da transmissão às 4 rodas
(velocidade reduzida)
4LIntermitente.
O modo de condução de tração às 4
rodas (4x4) é selecionado, mas ainda não foi
ativado.
4LFixa.
O modo de condução de tração às 4
rodas (4x4) é ativado.
O veículo só pode viajar a uma velocidade
reduzida.
Luzes indicadoras de mudança de direção
Intermitente com sinal sonoro.
As luzes indicadoras de mudança de
direção encontram-se acesas.
Luzes de nevoeiro dianteirasFixa.
As luzes de nevoeiro dianteiras
encontram-se acesas.
Luzes de presençaFixo.
As luzes encontram-se acesas.

13

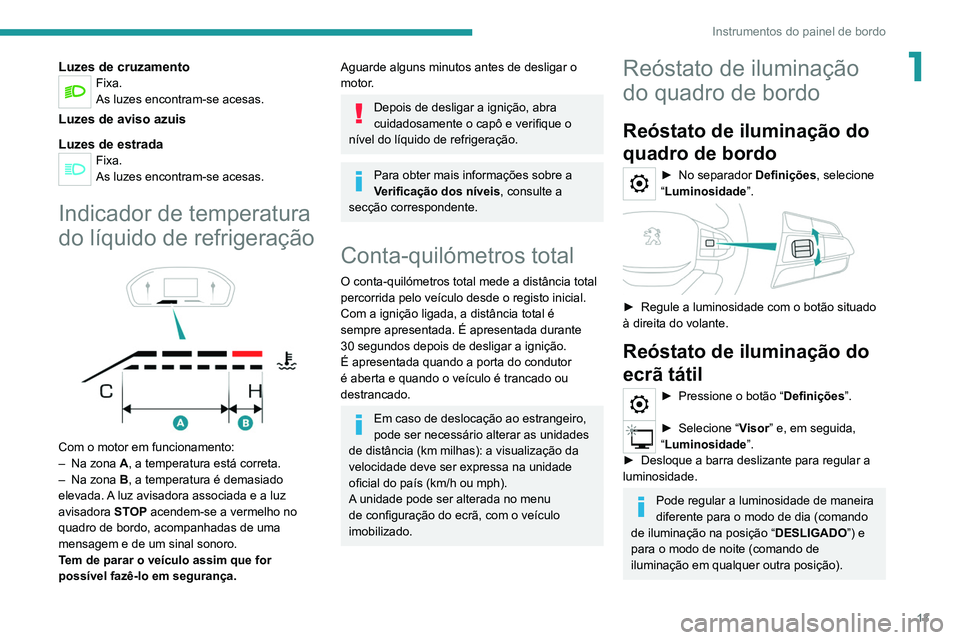

Instrumentos do painel de bordo
1Luzes de cruzamentoFixa.
As luzes encontram-se acesas.
Luzes de aviso azuis
Luzes de estrada
Fixa.
As luzes encontram-se acesas.
Indicador de temperatura
do líquido de refrigeração


Com o motor em funcionamento:
– Na zona A, a temperatura está correta.
–

Na zona
B, a temperatura é demasiado
elevada. A luz avisadora associada e a luz
avisadora STOP
acendem-se a vermelho no
quadro de bordo, acompanhadas de uma
mensagem e de um sinal sonoro.
Tem de parar o veículo assim que for
possível fazê-lo em segurança.
Aguarde alguns minutos antes de desligar o
motor.
Depois de desligar a ignição, abra
cuidadosamente o capô e verifique o
nível do líquido de refrigeração.
Para obter mais informações sobre a
Verificação dos níveis, consulte a
secção correspondente.
Conta-quilómetros total
O conta-quilómetros total mede a distância total
percorrida pelo veículo desde o registo inicial.
Com a ignição ligada, a distância total é
sempre apresentada. É apresentada durante
30 segundos depois de desligar a ignição.
É apresentada quando a porta do condutor
é aberta e quando o veículo é trancado ou
destrancado.
Em caso de deslocação ao estrangeiro,
pode ser necessário alterar as unidades
de distância (km milhas): a visualização da
velocidade deve ser expressa na unidade
oficial do país (km/h ou mph).
A unidade pode ser alterada no menu
de configuração do ecrã, com o veículo
imobilizado.
Reóstato de iluminação
do quadro de bordo
Reóstato de iluminação do
quadro de bordo
► No separ ador Definições, selecione
“Luminosidade ”.


► Regule a luminosidade com o botão situado
à direita do volante.
Reóstato de iluminação do
ecrã tátil
► Pressione o botão “Definições”.
► Selecione “Visor” e, em seguida,
“Luminosidade ”.
►

Desloque a barra deslizante para regular a
luminosidade.
Pode regular a luminosidade de maneira
diferente para o modo de dia (comando
de iluminação na posição “ DESLIGADO”) e
para o modo de noite (comando de
iluminação em qualquer outra posição).

14

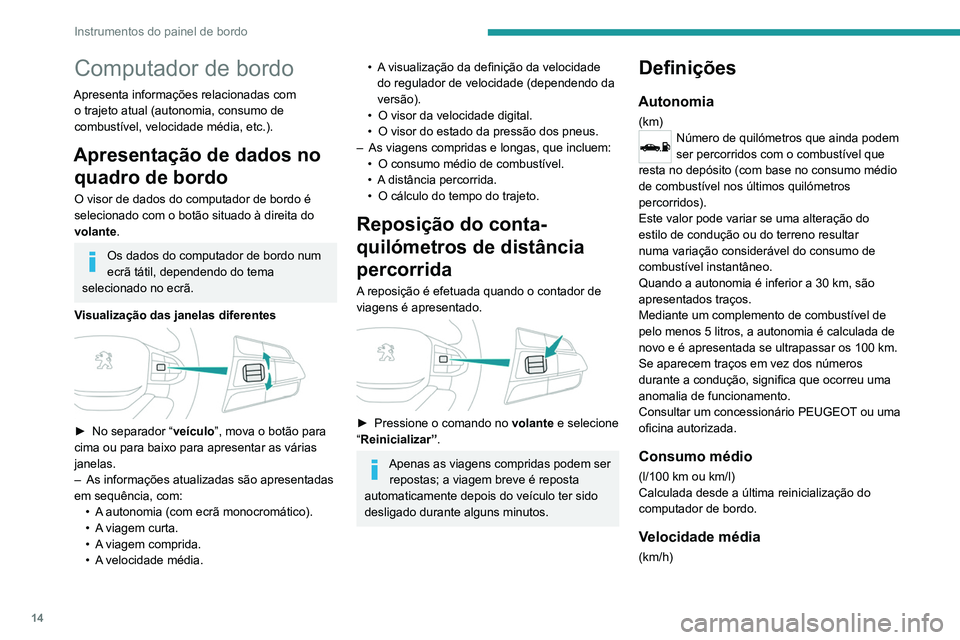

Instrumentos do painel de bordo
Calculada desde a última reinicialização
do computador de bordo.
Distância percorrida
(km)Calculada desde a última reinicialização
do computador de bordo.
Ecrã monocromático
Visualização

Em função do contexto, é exibido:
– a hora,
– a data,
– a fonte de áudio que está a ouvir,
– as informações do telemóvel ou do kit
mãos-livres,
– menus de definições do sistema de áudio.
Comandos
No painel de controlo do visor, pressione:
Computador de bordo
Apresenta informações relacionadas com
o trajeto atual (autonomia, consumo de
combustível, velocidade média, etc.).
Apresentação de dados no quadro de bordo
O visor de dados do computador de bordo é
selecionado com o botão situado à direita do
volante.
Os dados do computador de bordo num
ecrã tátil, dependendo do tema
selecionado no ecrã.
Visualização das janelas diferentes


► No separador “ veículo ”, mova o botão para
cima ou para baixo para apresentar as várias
janelas.
–

As informações atualizadas são apresentadas
em sequência, com: •


A
autonomia (com ecrã monocromático).
•

A
viagem curta.
•

A
viagem comprida.
•

A
velocidade média.
• A visualização da definição da velocidade do regulador de velocidade (dependendo da
versão).
•

O visor da velocidade digital.
•


O visor do estado da pressão dos pneus.
–


As viagens compridas e longas, que incluem:
•


O consumo médio de combustível.
•


A
distância percorrida.
•

O cálculo do tempo do trajeto.
Reposição do conta-
quilómetros de distância
percorrida
A reposição é efetuada quando o contador de
viagens é apresentado.


► Pressione o comando no volante e selecione
“Reinicializar”.
Apenas as viagens compridas podem ser repostas; a viagem breve é reposta
automaticamente depois do veículo ter sido
desligado durante alguns minutos.
Definições
Autonomia
(km)Número de quilómetros que ainda podem
ser percorridos com o combustível que
resta no depósito (com base no consumo médio
de combustível nos últimos quilómetros
percorridos).
Este valor pode variar se uma alteração do
estilo de condução ou do terreno resultar
numa variação considerável do consumo de
combustível instantâneo.
Quando a autonomia é inferior a 30 km, são
apresentados traços.
Mediante um complemento de combustível de
pelo menos 5 litros, a autonomia é calculada de
novo e é apresentada se ultrapassar os 100 km.
Se aparecem traços em vez dos números
durante a condução, significa que ocorreu uma
anomalia de funcionamento.
Consultar um concessionário PEUGEOT ou uma
oficina autorizada.
Consumo médio
(l/100 km ou km/l)
Calculada desde a última reinicialização do
computador de bordo.
Velocidade média
(km/h)
