2022 PEUGEOT EXPERT Kezelési útmutató (in Hungarian)

223
Üzemzavar esetén
8Tompított fényszórók

► Nyomja meg a csatlakozó alsó klipszét és
húzza ki a csatlakozót az izzóval együtt.
►

Húzza ki az izzót, és cserélje ki.
Amikor visszaszereli a csatlakozót és az izzót a lámpatestbe, nyomja be az
elemet a házába amíg a helyére nem kattan.
Ne érjen hozzá a Xenon lámpákhoz
(D8S) - áramütés veszélye!
Az ilyen típusú izzó cseréjéhez forduljon
valamelyik PEUGEOT márkakereskedéshez
vagy egy szakszervizhez.
Nappali menetfény

► Nyomja meg a csatlakozó két oldalén
található klipszeket és húzza ki a csatlakozót az
izzóval együtt.
►

Húzza ki az izzót, és cserélje ki.
Helyzetjelzők

► Nyomja meg a csatlakozó két oldalán
található klipszeket és húzza ki a csatlakozót az
izzóval együtt.
►

Húzza ki az izzót, és cserélje ki.
Távolsági fényszórók

► Nyomja meg a csatlakozó alsó klipszét és
húzza ki a csatlakozót az izzóval együtt.
►

Húzza ki az izzót, és cserélje ki.
Irányjelzők

► Csavarja ki az izzófoglalatot: fordítsa el
negyed fordulattal az óramutató járásával
ellentétes irányba.
►

V
egye ki az izzófoglalatot, és cserélje ki a
hibás izzót.
A (jobb vagy bal oldali) irányjelző kijelzőjének gyors villogása azt jelzi,
hogy az adott oldali irányjelző egyik izzója
meghibásodott.
A borostyánsárga izzókat mindig azonos színű és azonos műszaki jellemzőkkel
rendelkező izzókra kell cserélni.
Nappali menetfények /
helyzetjelzők


Az izzók cseréjéhez forduljon valamelyik
PEUGEOT márkakereskedőhöz vagy egy
szakszervizhez.

224
Üzemzavar esetén
A LED-ek cseréjéhez szükséges készlet
PEUGEOT márkakereskedőnél szerezhető be.
Első ködlámpák (H11 – 55
W)


► Az első lökhárító alatt csavarja ki a
csavarokat az A terelőn, majd szerelje ki.


► Nyomja meg a rögzítőelemet és kösse le a
csatlakozót.
►

Csavarja el az izzófoglalatot negyed
fordulattal az óramutató járásával ellentétes
irányban, majd húzza ki.
► Cserélje ki a meghibásodott izzót.
Forduljon valamelyik PEUGEOT
márkakereskedéshez vagy egy
szakszervizhez, és cseréltesse ki az izzókat.
Oldalsó ismétlő irányjelző

– Nyomja hátrafelé az ismétlő irányjelzőt, majd
eressze el.
–

V
isszaszereléskor először mozdítsa előrefelé
az ismétlő irányjelzőt, majd csúsztassa hátrafelé.
A borostyánszínű izzók (irányjelzők és
oldalsó ismétlő irányjelzők) kizárólag azonos
tulajdonságokkal rendelkező és azonos színű
izzókra cserélhetők.
Hátsó lámpák

1. Féklámpák/Helyzetjelző lámpák
(P21/5W-21/5W)
2. Irányjelzők (PY21W-21W borostyánszínű)
3. Tolatólámpák (P21W-21W)
4. Ködlámpák/Helyzetjelző lámpák
(P21/4W-21/4W)
Kárpitozott gépjármű esetén a művelet
elvégzése érdekében forduljon
valamelyik PEUGEOT márkakereskedéshez
vagy egy szakszervizhez.
►

Azonosítsa a meghibásodott lámpát, majd
felszereltségtől függően nyissa ki a hátsó ajtókat
vagy a csomagtérajtót.

225
Üzemzavar esetén
8

► Oldalra nyíló ajtók esetén csavarja ki a 2
rögzítőcsavart kintről.
►

Csomagtérajtó esetén akassza ki a
műanyag burkolatot kívülről, majd döntse meg
kifelé és távolítsa el. Ezután csavarja ki a 2
rögzítőcsavart.


► Belülről, felszereltségtől függően, szerelje ki
a szellőzőrácsot.
►

A
lámpát fogva nyomja meg a belső patentot,
majd óvatosan emelje ki a lámpát.
►

Húzza le az elektromos csatlakozót.

► Húzza szét kissé a 3 nyelvet, és vegye ki a
foglalatot.
►

A
kiégett izzót finoman megnyomva fordítsa
el negyed fordulattal az óramutató járásával
megegyező irányba, majd vegye ki.
►

Cserélje ki az izzót.
Harmadik féklámpa (W5W – 5W)

► Modellváltozattól függően nyissa ki a bal
hátsó ajtót vagy a csomagtérajtót.


► Oldalra nyíló zsanéros ajtóknál egy
csavarhúzó segítségével távolítsa el a műanyag
burkolatot.
►

Csomagtérajtók esetében akassza ki a
burkolatot mindkét végén, forgassa el lentről
felfelé, majd oldja ki a középső klipszeket, és
emelje le.
►


Nyúljon be a nyíláson egy csavarhúzóval, és
nyomja ki a lámpát.
►


Húzza le az elektromos csatlakozót, majd
vegye ki a lámpát.
►


Csavarja el az izzófoglalatot negyed
fordulattal az óramutató járásával ellentétes
irányban, majd cserélje ki a meghibásodott izzót.
A

visszaszerelésnél nyomja meg a lámpát, hogy
a helyére pattanjon.

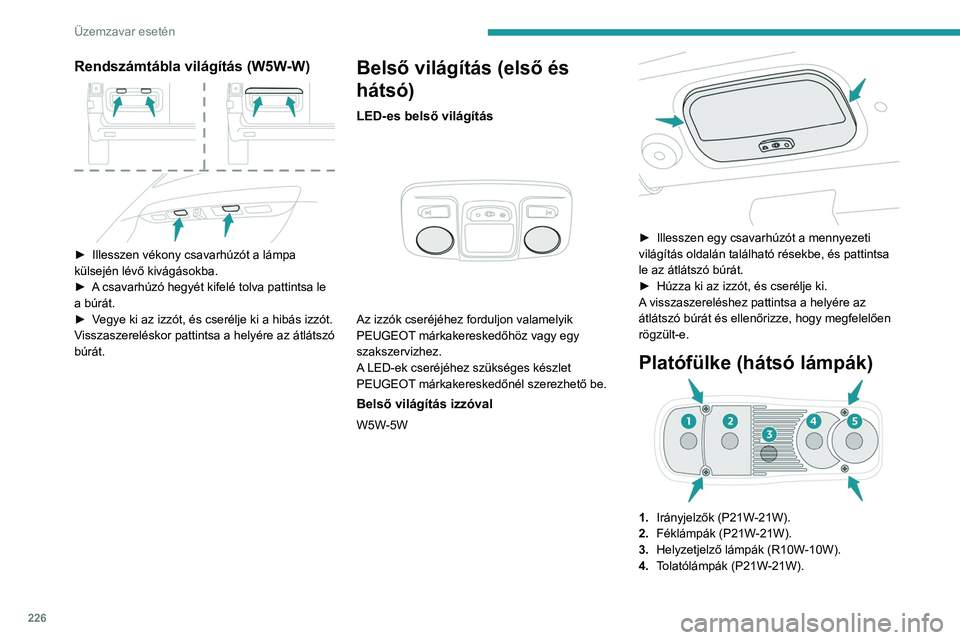

226
Üzemzavar esetén
Rendszámtábla világítás (W5W-W)

► Illesszen vékony csavarhúzót a lámpa
külsején lévő kivágásokba.
►

A
csavarhúzó hegyét kifelé tolva pattintsa le
a búrát.
►

V
egye ki az izzót, és cserélje ki a hibás izzót.
Visszaszereléskor pattintsa a helyére az átlátszó
búrát.
Belső világítás (első és
hátsó)
LED-es belső világítás

Az izzók cseréjéhez forduljon valamelyik
PEUGEOT márkakereskedőhöz vagy egy
szakszervizhez.
A LED-ek cseréjéhez szükséges készlet
PEUGEOT márkakereskedőnél szerezhető be.
Belső világítás izzóval
W5W-5W

► Illesszen egy csavarhúzót a mennyezeti
világítás oldalán található résekbe, és pattintsa
le az átlátszó búrát.
►

Húzza ki az izzót, és cserélje ki.
A

visszaszereléshez pattintsa a helyére az
átlátszó búrát és ellenőrizze, hogy megfelelően
rögzült-e.
Platófülke (hátsó lámpák)
1. Irányjelzők (P21W-21W).
2. Féklámpák (P21W-21W).
3. Helyzetjelző lámpák (R10W-10W).
4. Tolatólámpák (P21W-21W).

227
Üzemzavar esetén
85.Ködlámpák (P21W-21W).
►
Keresse meg a hibás izzót.
►


Csavarja ki a lámpaegység 4
rögzítőcsavarját, és vegye ki.
►


A
kiégett izzót finoman megnyomva fordítsa
el negyed fordulattal az óramutató járásával
megegyező irányba, majd vegye ki.
►

Cserélje ki az izzót.
Biztosítékok
Biztosítékcsere
Minden munkálatot PEUGEOT
márkakereskedésnek vagy szakszerviznek
kell elvégeznie
Ha a biztosítékot külső fél cseréli ki, a
gépjármű súlyos meghibásodást produkálhat.
Elektromos tartozékok beszerelése
A gépjármű elektromos rendszerét a
felszerelés részét képező vagy opcionálisan
beszerelhető berendezések működtetésére
méretezték.
Mielőtt más elektromos berendezéseket
vagy tartozékokat szerelne be a gépjárműbe,
vegye fel a kapcsolatot valamelyik PEUGEOT
márkakereskedővel vagy egy szakszervizzel.
A PEUGEOT semminemű felelősséget nem vállal a gépjármű javításából eredő
költségekért, vagy a nem a PEUGEOT által
ajánlott, nem általa szállított, vagy nem az
előírásainak megfelelő módon beszerelt
kiegészítő tartozékok használata miatt
bekövetkező meghibásodásokért, különösen,
ha a csatlakoztatott kiegészítő berendezések
összes áramfelvétele meghaladja a 10
milliampert.
12 V-os akkumulátor /
Kiegészítő akkumulátor
A lemerült akkumulátor feltöltésekor, vagy a motor másik akkumulátorról történő indításakor
az alábbi eljárást kell alkalmazni.
Ólom-sav
indítóakkumulátorok
Ezek az akkumulátorok káros
anyagokat (kénsav és ólom)
tartalmaznak.
Ártalmatlanításukra kizárólag a törvényi
előírásoknak megfelelően kerülhet sor, és
soha, semmilyen körülmények között nem
dobhatók ki a háztartási hulladékkal együtt.
A használt akkumulátorokat az erre kijelölt
gyűjtőhelyen adja le.
Mielőtt az akkumulátorhoz nyúlna,
vegyen fel szem- és arcvédőt.
A robbanás-, illetve tűzveszély elkerülése
érdekében az akkumulátort érintő
műveleteket mindig jól szellőző helyiségben,
nyílt lángtól és szikrától távol kell elvégezni.
A művelet befejezését követően alaposan
mosson kezet.
Elektromos motor
Lemerült kiegészítő akkumulátor
Nem lehet beindítani a motort, vagy
újratölteni a nagyfeszültségű akkumulátort.
Óvintézkedések, mielőtt a kiegészítő
akkumulátorhoz nyúlna
Kapcsoljon

P
fokozatba, vegye le a gyújtást,
ellenőrizze, hogy a műszerfal ne világítson,
és a gépjármű ne legyen töltés alatt.
Másik gépjármű indítása bikázással
Ne használja a kiegészítő akkumulátort
másik gépjármű bikázására, vagy
akkumulátorának töltésére.
Szimbólumok
Szikra vagy nyílt láng használata tilos,
tilos a dohányzás.
Mindig védje a szemét. A
robbanásveszélyes gázok vakságot és
sérülést okozhatnak.
A gépjármű akkumulátorát tartsa távol a gyermekektől.

228
Üzemzavar esetén
A gépjármű akkumulátora kénsavat tartalmaz, amely vakságot vagy súlyos
égési sérüléseket okozhat.
Bővebben lásd a kézikönyvet.
Az akkumulátor közelében robbanásveszélyes gázok lehetnek.
Az akkumulátort mindig egy azonos jellemzőkkel bíró akkumulátorra cserélje.
Hozzáférés az
akkumulátorhoz
Az akkumulátor a motorháztető alatt található.
► A belső, majd a külső kar segítségével nyissa
ki a motorháztetőt.
►

Rögzítse motorháztető kitámasztórúdját.

► Ha járműve rendelkezik ilyennel, távolítsa el
a (+) pólus műanyag fedelét.
Az akkumulátor (−) pólusa nem hozzáférhető
helyen van.
Az akkumulátor közelében egy távoli földelési
pont található.
A Motorháztető és a Motor témakörökkel kapcsolatos további
tudnivalókról lásd a vonatkozó fejezetet.
Indítás másik
akkumulátorról
Ha a gépjármű akkumulátora lemerült, a
motor beindítható segédakkumulátor (külső
akkumulátor vagy egy másik gépjármű
akkumulátora) és indítókábelek, illetve
segédindító rendszerberendezés segítségével is.
Akkumulátortöltőről soha ne indítsa be a motort.
Soha ne használjon 24 V-os vagy
annál nagyobb feszültségű segédindító
berendezést.
Előzetesen győződjön meg arról, hogy
a másik tartalék akkumulátor névleges
feszültsége 12 V, és legalább a lemerült
akkumulátoréval egyenlő teljesítménnyel
rendelkezik.
A két gépjármű nem érintkezhet egymással.
Kapcsolja ki az összes elektromos energiát
fogyasztó berendezést mindkét gépjárművön
(hangrendszerek, ablaktörlők, világítás stb.).
Győződjön meg arról, hogy az indítókábelek
elég távol vannak a motor mozgó
alkatrészeitől (ventilátor, ékszíj stb.).
Ne csatlakoztassa le a (+) pólust, amíg jár a
motor.


► Vegye le a (+) pólusról a műanyag borítást,
ha a gépjármű rendelkezik ilyennel.
►

Csatlakoztassa a piros kábelt a lemerült
akkumulátor (( A

)) (+) pólusához (a fém
könyöknél), majd a segédindító tartalék
akkumulátor (( B)) vagy a segédindító
berendezés (+) pólusához.
►

Csatlakoztassa a zöld vagy fekete kábel
egyik végét a tartalék segédakkumulátor (( B

))
vagy a segédindító berendezés (–) pólusához
(vagy a kisegítő gépjármű testpontjához).
►

Csatlakoztassa a zöld vagy fekete kábel
másik végét a testponthoz (

C) testponthoz.
►

Indítsa be a kisegítő gépjármű motorját és
hagyja járni néhány percig.
►


Indítsa be a meghibásodott gépjármű
motorját, és hagyja járni.

229
Üzemzavar esetén
8Ha a motor nem indul be azonnal, vegye le a
gyújtást, várjon néhány másodpercet, majd
kísérelje meg újra az indítást.
►
Várja meg, amíg visszaáll az alapjárat
visszaállra.
►


Válassza le a segédkábelt ellentétes
sorrendben

az indítókábelt.
►

T
egye vissza a (+) pólusra a műanyag
borítást, ha a gépjármű rendelkezik ilyennel.
►

Az akkumulátor megfelelő töltöttségi
szintjének elérése érdekében legalább 30 percig
járassa az álló gépjármű motorját.
Ha a megfelelő töltési töltöttségi szint
elérése nélkül indul el a gépjárművel,
akkor előfordulhat, hogy a gépjármű egyes
funkciói nem működnek helyesen (pl. Stop &
Start).
A csatlakozás bontásához ugyanígy járjon el, fordított sorrendben.
Automata sebességváltó
Soha ne próbálja meg a gépjármű
betolásával beindítani a motort.
Az akkumulátor feltöltése akkumulátortöltővel
Az optimális élettartam biztosítása érdekében
folyamatosan gondoskodni kell az akkumulátor
megfelelő töltöttségi szintjéről.
Bizonyos körülmények között szükséges lehet
feltölteni az akkumulátort:
–

Ha főként rövid utakra használja a
gépjárművét.
–


Ha a gépjárművet néhány hétig nem
használja.
Forduljon egy PEUGEOT

márkakereskedéshez
vagy szakszervizhez.
Ha saját maga szeretné feltölteni
gépjárműve akkumulátorát, ezt kizárólag
12

V névleges feszültségű, ólomsavas
akkumulátorhoz való akkumulátortöltővel
tegye.
Kövesse a töltő gyártójának használati
utasításait.
Soha ne cserélje fel a polaritást.
A töltéshez nem kell leválasztani az akkumulátort.
►

V

egye le a gyújtást.
►

Kapcsolja ki az összes elektromos fogyasztót
(hangrendszer

, világítás, ablaktörlők... stb.).


► A szikrázás elkerülése érdekében a
kábelek csatlakoztatása előtt kapcsolja ki az
akkumulátortöltőt ( B).
►

Ellenőrizze a töltő kábeleinek az állapotát.
►


V
egye le a (+) pólusról a műanyag borítást,
ha a gépjármű rendelkezik ilyennel.
►

Az alábbi sorrendben csatlakoztassa a töltő
(

B) kábeleit: •

csatlakoztassa a piros színű (+) kábelt az
akkumulátor ( A

) (+) pólusára,
•

csatlakoztassa a fekete színű (–) kábelt a
gépjármű testpontjára ( C

).
►

A
töltési művelet befejezését követően
kapcsolja ki a töltőt ( B), mielőtt leválasztja a
kábeleket az akkumulátorról ( A).
Ha ezt a címkét látja, kizárólag 12 V-os
töltőt használjon, elkerülendő az

230
Üzemzavar esetén
elektromos alkatrészek visszafordíthatatlan
megrongálódását.
24V
12V
Megfagyott akkumulátor
Ne próbáljon tölteni megfagyott
akkumulátort, mert felrobbanhat!
Ha az akkumulátor megfagyott, ellenőriztesse
valamelyik PEUGEOT márkakereskedésben
vagy egy szakszervizben, hogy nem
sérültek-e meg a belső alkatrészei és a háza
nem repedt-e meg, mert az mérgező és
erősen maró sav szivárgásához vezethet.
Az akkumulátor lekötése / visszakötése
A motor indításához megfelelő töltöttségi szint
megőrzése érdekében javasoljuk, hogy válassza
le az akkumulátort, ha a gépjárművet hosszabb
ideig nem használja.
Mielőtt hozzákezdene az akkumulátor
lecsatlakoztatásához:
►

Csukja be az összes nyílászárót (ajtók,
csomagtérajtó, ablakok). ►


Kapcsolja ki az összes elektromos áramot
fogyasztó berendezést (audiorendszer
,
ablaktörlők, lámpák... stb.).
►
V
egye le a gyújtást, és várjon 4 percet.
Az akkumulátorhoz történő hozzáférést követően
csak a (+) sarut szükséges leválasztani.
Gyorsreteszes kapocs
A (+) saru lekötése

► Felszereltségtől függően, emelje le a
műanyag fedelet a (+)
póluson.
►

A
bilincs (B) kireteszeléséhez emelje fel
teljesen a kart (A).
►

Emelje meg és vegye le a bilincset ( B

).
A (+) saru visszakötése

► Emelje fel teljesen a kart (A ).
► Helyezze vissza a nyitott bilincset ( B
) a (+)
pólusra.
►

Nyomja le a bilincset ( B

) ütközésig.
►

Reteszelje a bilincset ( B

) a kar (A)
lehajtásával.
►

Felszereltségtől függően, engedje le a
műanyag fedelet a (+)

póluson.
Ne erőltesse a kart túlzott nyomással,
mivel, ha a bilincs nincs megfelelően
felhelyezve, nem lehetséges a reteszelés.
Kezdje újra a műveletsort.
Újracsatlakoztatás után
Az akkumulátor visszacsatlakoztatását követően
kapcsolja be a gyújtást, és várjon 1 percet,
mielőtt beindítaná a motort, hogy az elektronikus
rendszerek beindulhassanak.
