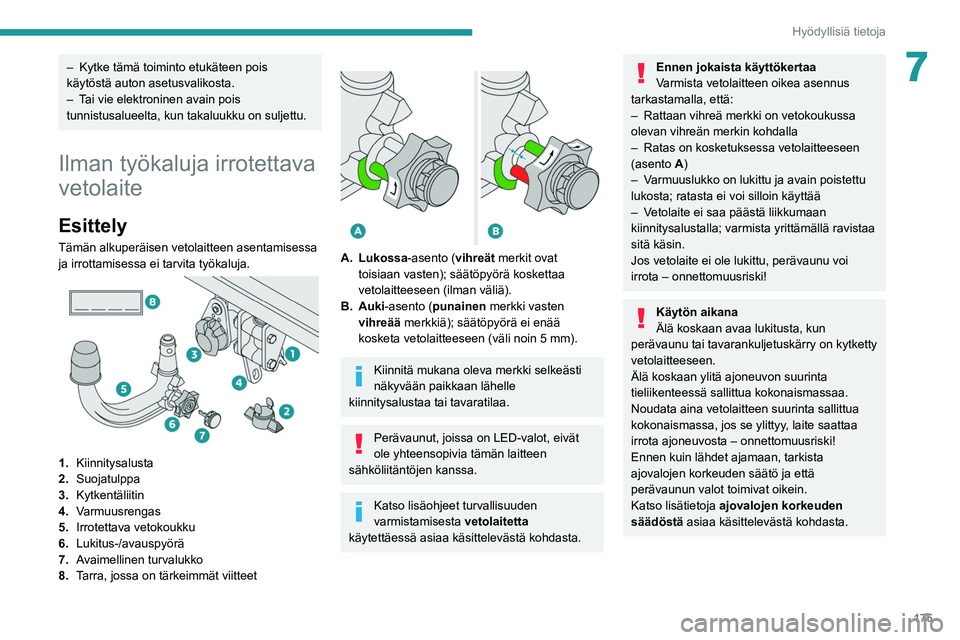

Page 177 of 292

175
Hyödyllisiä tietoja
7– Kytke tämä toiminto etukäteen pois
käytöstä auton asetusvalikosta.
–
T
ai vie elektroninen avain pois
tunnistusalueelta, kun takaluukku on suljettu.
Ilman työkaluja irrotettava
vetolaite
Esittely
Tämän alkuperäisen vetolaitteen asentamisessa
ja irrottamisessa ei tarvita työkaluja.
1. Kiinnitysalusta
2. Suojatulppa
3. Kytkentäliitin
4. Varmuusrengas
5. Irrotettava vetokoukku
6. Lukitus-/avauspyörä
7. Avaimellinen turvalukko
8. Tarra, jossa on tärkeimmät viitteet
A. Lukossa-asento (vihreät merkit ovat
toisiaan vasten); säätöpyörä koskettaa
vetolaitteeseen (ilman väliä).
B. Auki-asento (punainen merkki vasten vihreää merkkiä); säätöpyörä ei enää
kosketa vetolaitteeseen (väli noin 5 mm).
Kiinnitä mukana oleva merkki selkeästi
näkyvään paikkaan lähelle
kiinnitysalustaa tai tavaratilaa.
Perävaunut, joissa on LED-valot, eivät
ole yhteensopivia tämän laitteen
sähköliitäntöjen kanssa.
Katso lisäohjeet turvallisuuden
varmistamisesta vetolaitetta
käytettäessä asiaa käsittelevästä kohdasta.
Ennen jokaista käyttökertaa
Varmista vetolaitteen oikea asennus
tarkastamalla, että:
–
Rattaan vihreä merkki on vetokoukussa
olevan vihreän merkin kohdalla
–
Ratas on kosketuksessa vetolaitteeseen
(asento
A)
–
V
armuuslukko on lukittu ja avain poistettu
lukosta; ratasta ei voi silloin käyttää
–
V
etolaite ei saa päästä liikkumaan
kiinnitysalustalla; varmista yrittämällä ravistaa
sitä käsin.
Jos vetolaite ei ole lukittu, perävaunu voi
irrota – onnettomuusriski!
Käytön aikana
Älä koskaan avaa lukitusta, kun
perävaunu tai tavarankuljetuskärry on kytketty
vetolaitteeseen.
Älä koskaan ylitä ajoneuvon suurinta
tieliikenteessä sallittua kokonaismassaa.
Noudata aina vetolaitteen suurinta sallittua
kokonaismassa, jos se ylittyy, laite saattaa
irrota ajoneuvosta – onnettomuusriski!
Ennen kuin lähdet ajamaan, tarkista
ajovalojen korkeuden säätö ja että
perävaunun valot toimivat oikein.
Katso lisätietoja ajovalojen korkeuden
säädöstä asiaa käsittelevästä kohdasta.

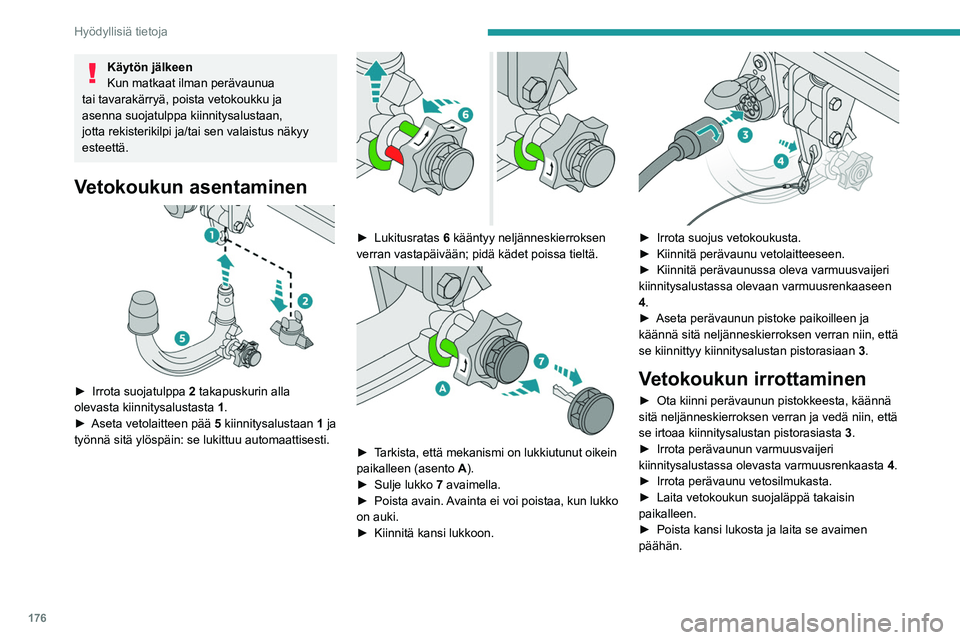

Page 178 of 292

176
Hyödyllisiä tietoja
Käytön jälkeen
Kun matkaat ilman perävaunua
tai tavarakärryä, poista vetokoukku ja
asenna suojatulppa kiinnitysalustaan,
jotta rekisterikilpi ja/tai sen valaistus näkyy
esteettä.
Vetokoukun asentaminen
► Irrota suojatulppa 2 takapuskurin alla
olevasta kiinnitysalustasta 1.
► Aseta
vetolaitteen pää
5
kiinnitysalustaan 1 ja
työnnä sitä ylöspäin: se lukittuu automaattisesti.
► Lukitusratas 6 kääntyy neljänneskierroksen
verran vastapäivään; pidä kädet poissa tieltä.
► Tarkista, että mekanismi on lukkiutunut oikein paikalleen (asento A
).
► Sulje
lukko
7
avaimella.
► Poista
avain.
A
vainta ei voi poistaa, kun lukko
on auki.
►
Kiinnitä kansi lukkoon.
► Irrota suojus vetokoukusta.
► Kiinnitä perävaunu vetolaitteeseen.
► Kiinnitä
perävaunussa oleva varmuusvaijeri
kiinnitysalustassa olevaan varmuusrenkaaseen
4
.
► Aseta
perävaunun pistoke paikoilleen ja
käännä sitä neljänneskierroksen verran niin, että
se kiinnittyy kiinnitysalustan pistorasiaan 3
.
Vetokoukun irrottaminen
► Ota kiinni perävaunun pistokkeesta, käännä sitä neljänneskierroksen verran ja vedä niin, että
se irtoaa kiinnitysalustan pistorasiasta 3
.
► Irrota
perävaunun varmuusvaijeri
kiinnitysalustassa olevasta varmuusrenkaasta
4
.
► Irrota
perävaunu vetosilmukasta.
► Laita
vetokoukun suojaläppä takaisin
paikalleen.
►
Poista kansi lukosta ja laita se avaimen
päähän.
Page 179 of 292

177
Hyödyllisiä tietoja
7
► Aseta avain lukkoon 7.
► Avaa lukko avaimella.
► Pidä vetokoukusta 5 lujasti yhdellä kädellä
sekä vedä ja käännä toisella kädellä ratas 6
täysin myötäpäivään; älä vapauta ratasta.
► Ota
vetokoukku irti kiinnitysalustan
1
alaosasta.
► Vapauta
ote rattaasta, jolloin se pysähtyy
automaattisesti lukitsemattomaan asentoon
(asento
B).
► Aseta suojus 2 takaisin kiinnitysalustaan 1 .
► Laita vetolaite varovasti suojapussiin ja
varastoi se paikkaan, jossa se on suojassa lialta
ja kolhuilta.
Huoltotoimet
Vetolaite voi toimia moitteettomasti vain siinä
tapauksessa, että se ja sen kiinnitysalusta
pidetään puhtaina.
Ennen auton puhdistusta korkeapainepesurilla
vetolaite on irrotettava ja suojatulppa on
laitettava paikalleen kiinnitysalustaan.
Vetolaitteen kanssa työskenteleminen
Ota yhteys PEUGEOT-merkkihuoltoon tai
valtuutettuun korjaamoon.
Kattotelineet
Turvallisuussyistä ja ettei katto pääse vaurioitumaan, käytä ainoastaan autollesi
tarkoitettuja poikittaisia kuormaustankoja.
Noudata kuormaustankojen mukana
toimitetussa käyttöohjeessa annettuja
asennusohjeita ja käyttöolosuhteita.
Pitkittäisten
kuormaustankojen
asentaminen
Poikittaiset kuormaustangot on kiinnitettävä
niille varattuihin kiinnityskohtiin, jotka on merkitty
pitkittäisiin kuormaustankoihin.
Page 180 of 292

178
Hyödyllisiä tietoja
Vältä ajamista lumiketjuilla tiellä, joka on
puhdistettu lumesta, jotta ajoneuvon
renkaat ja tienpinta eivät vaurioidu. Jos
ajoneuvo on varustettu kevytmetallivanteilla,
tarkista, ettei ketjun osa tai sen kiinnikkeet ole
kosketuksissa pyörän vanteen kanssa.
Ladattavat hybridiautot
Lumiketjujen käyttö on sallittua vain
etupyörissä.
Ajotilan valitsimen on oltava asennossa 4WD
(mallin mukaan).
Maskisuoja
(myyntimaan mukaan)
Tämä irrotettava laite estää lumen
kerääntymisen jäähdyttimen tuulettimeen.
Se koostuu kahdesta elementistä, jotka
kiinnitetään etupuskuriin.
Asentaminen suoraan katolle
Kiinnitä poikittaiset kuormaustangot vain
kattokehyksessä oleviin neljään kiinnityskohtaan.
Nämä kiinnityspisteet jäävät piiloon ovien taakse,
kun ovet ovat kiinni.
Kuormaustankojen kiinnityskohdissa on nastat,
jotka on kiinnitettävä jokaiseen kiinnityskohtaan.
Enimmäispaino poikittaisille
kuormaustangoille jakautuneena, jonka
korkeus ei ylitä 40 cm (pyöränkuljetustelinettä
lukuun ottamatta): 80 kg.
Koska arvoa voidaan muuttaa, ota huomioon
enimmäiskuormamäärä, joka on mainittu
kuormaustankojen mukana tulleissa ohjeissa.
Jos kuorma on yli 40
cm korkea, auton
nopeus tulee sovittaa tien mäkisyyden
mukaan, jotta kuormaustangot ja auton
kiinnitykset eivät vahingoitu.
Tarkista autoa pidempien tavaroiden
kuljettamista koskevat säädökset paikallisesta
lainsäädännöstä.
Suosituksia
Jaa paino tasaisesti ja varo
kuormittamasta vain toista puolta.
Aseta raskaimmat esineet alimmaisiksi.
Kiinnitä kuorma kunnolla.
Älä tee äkkinäisiä ohjausliikkeitä. Kun katolla
on kuormaa, auto on tavallista herkempi
sivutuulelle ja suuntavakavuus voi heikentyä.
Tarkista kuormaustankojen turvallisuus ja
kiinnitys säännöllisesti ja aina ennen matkalle
lähtöä.
Poista kuormaustangot heti käytön jälkeen.
Kattoluukku
Tarkista, että kuorma ei ulotu
kuormaustankojen alapuolelle, ettei se
häiritse kattoluukun liikkeitä. Vakavan vaurion
vaara!
Lumiketjut
Talvella lumiketjut parantavat auton vetokykyä ja
käyttäytymistä jarrutettaessa.
Lumiketjut saa asentaa yksinomaan
etupyöriin. Niitä ei saa koskaan asentaa
kapeisiin varapyöriin.
Noudata voimassa olevaa maakohtaista
lainsäädäntöä lumiketjujen käytöstä ja
sallituista enimmäisnopeuksista.
Käytä yksinomaan autoosi asennetuille
rengastyypeille suunniteltuja ketjuja:
Alkuperäinen rengaskoko Ketjun renkaan
maksimikoko
215/65 R17 9
mm
225/55 R18 9
mm
205/55 R19 9
mm
235/50 R19 Ei sovellu
lumiketjuille
Pyydä lisätietoja lumiketjuista PEUGEOT-
jälleenmyyjältä tai valtuutetusta korjaamosta.
Asennusohjeita
► Jos asennat lumiketjut matkan aikana,
pysäytä auto tasaiselle pinnalle, tien reunaan.
►
Kytke seisontajarru ja aseta mahdollisesti
kiiloja pyörien alle, ettei auto pääse luistamaan.
►
Asenna lumiketjut valmistajan antamien
ohjeiden mukaisesti.
►
Lähde pehmeästi liikkeelle ja aja hetken
aikaa ylittämättä nopeutta 50 km/h.
►
Pysäytä auto ja tarkasta, että ketjut ovat
hyvin kiristyneet.
Suosittelemme ketjujen asentamisen
harjoittelua tasaisella ja kuivalla pinnalla
ennen matkalle lähtöä.

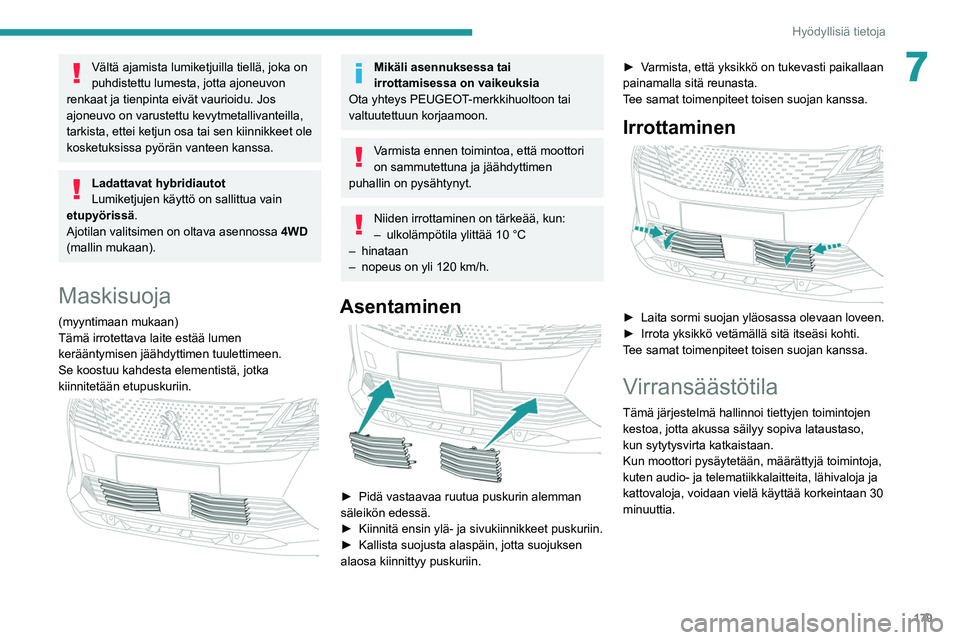

Page 181 of 292

179
Hyödyllisiä tietoja
7Vältä ajamista lumiketjuilla tiellä, joka on
puhdistettu lumesta, jotta ajoneuvon
renkaat ja tienpinta eivät vaurioidu. Jos
ajoneuvo on varustettu kevytmetallivanteilla,
tarkista, ettei ketjun osa tai sen kiinnikkeet ole
kosketuksissa pyörän vanteen kanssa.
Ladattavat hybridiautot
Lumiketjujen käyttö on sallittua vain
etupyörissä.
Ajotilan valitsimen on oltava asennossa 4WD
(mallin mukaan).
Maskisuoja
(myyntimaan mukaan)
Tämä irrotettava laite estää lumen
kerääntymisen jäähdyttimen tuulettimeen.
Se koostuu kahdesta elementistä, jotka
kiinnitetään etupuskuriin.
Mikäli asennuksessa tai
irrottamisessa on vaikeuksia
Ota yhteys PEUGEOT-merkkihuoltoon tai
valtuutettuun korjaamoon.
Varmista ennen toimintoa, että moottori
on sammutettuna ja jäähdyttimen
puhallin on pysähtynyt.
Niiden irrottaminen on tärkeää, kun:
– ulkolämpötila ylittää 10 °C
–
hinataan
–
nopeus on yli 120
km/h.
Asentaminen
► Pidä vastaavaa ruutua puskurin alemman säleikön edessä.
► Kiinnitä ensin ylä- ja sivukiinnikkeet puskuriin.
► Kallista
suojusta alaspäin, jotta suojuksen
alaosa kiinnittyy puskuriin. ►
Varmista, että yksikkö on tukevasti paikallaan
painamalla sitä reunasta.
T
ee samat toimenpiteet toisen suojan kanssa.
Irrottaminen
► Laita sormi suojan yläosassa olevaan loveen.
► Irrota yksikkö vetämällä sitä itseäsi kohti.
Tee samat toimenpiteet toisen suojan kanssa.
Virransäästötila
Tämä järjestelmä hallinnoi tiettyjen toimintojen
kestoa, jotta akussa säilyy sopiva lataustaso,
kun sytytysvirta katkaistaan.
Kun moottori pysäytetään, määrättyjä toimintoja,
kuten audio- ja telematiikkalaitteita, lähivaloja ja
kattovaloja, voidaan vielä käyttää korkeintaan 30
minuuttia.
Page 182 of 292

180
Hyödyllisiä tietoja

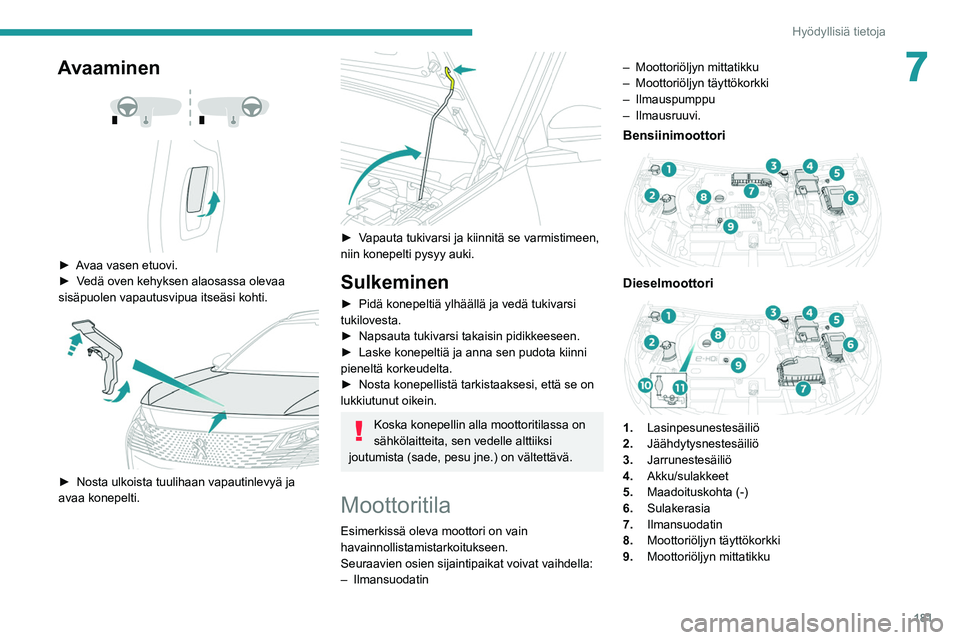

Avaaminen
► Avaa vasen etuovi.
► Vedä oven kehyksen alaosassa olevaa
sisäpuolen vapautusvipua itseäsi kohti.
► Nosta ulkoista tuulihaan vapautinlevyä ja
avaa konepelti.
Tilan valinta
Vahvistusviesti tulee näyttöön, kun ajoneuvo
menee virransäästötilaan, ja aktiiviset toiminnot
asetetaan valmiustilaan.
Jos sillä hetkellä on menossa puhelu,
sitä pidetään yllä noin 10 minuutta
audiojärjestelmän handsfree-järjestelmän
kautta.
Tilasta poistuminen
Kaikki mainitut toiminnot palautuvat
automaattisesti käyttöön, kun auto otetaan
käyttöön seuraavan kerran.
Jotta toiminnot voidaan ottaa uudelleen käyttöön
heti, käynnistä moottori ja anna sen käydä:
–
alle 10 minuuttia, jonka jälkeen laitteet ovat
käytössä noin 5 minuuttia
–
yli 10 minuuttia, jonka jälkeen laitteet ovat
käytössä noin 30 minuuttia.
Noudata ohjeita moottorin käynnistysajasta, jotta
akku latautuu oikein.
Jotta akku latautuu, vältä auton jatkuvaa
uudelleen käynnistämistä.
Jos akku tyhjenee, moottoria ei voi
käynnistää.
Katso lisätietoja 12 V:n akusta asiaa
käsittelevästä kohdasta.
Tehonrajoitustila
Tämä järjestelmä säätelee tiettyjen toimintojen
käyttöä akussa jäljellä olevan virran mukaan.
Ajon aikana tehonrajoitus poistaa väliaikaisesti
käytöstä tietyt toiminnot, kuten ilmastoinnin ja
takalasin lämmityksen.
Käytöstä poistetut toiminnot aktivoituvat
automaattisesti uudelleen heti, kun olosuhteet
sen sallivat.
Konepelti
Stop & Start
Ennen mitään toimenpidettä konepellin
alla kytke sytytysvirta pois päältä estääksesi
pieninkin riskin loukkaantumisesta siinä
tapauksessa, että START-tila käynnistyisi
automaattisesti.
Ladattavat hybridiautot
Ennen konepellin alla suoritettavia töitä
on välttämätöntä sammuttaa sytytysvirta,
irrottaa latausliittimen pistoke, jos se on
liitetty, tarkistaa, että READY-merkkivalo ei
pala mittaristossa, ja odottaa neljä minuuttia –
vakavan vamman vaara!
Sisäkytkimen paikka estää konepellin
avaamisen, mikäli vasen etuovi on
suljettu.
Kun moottori on kuuma, käsittele
tukivartta suurta varovaisuutta
noudattaen (palovammavaara). Pidä
tukivarresta sen suojatusta kohdasta.
Kun konepelti on auki, katso, että et kolhi
tuulihaan vapautinlevyä.
Älä avaa konepeltiä kovalla tuulella.
Moottorin jäähdytys sammutettuna
Moottorin jäähdytystuuletin saattaa
käynnistyä moottorin sammuttamisen
jälkeen.
Varo esineitä tai vaatteita, jotka voivat
tarttua moottorin jäähdytystuulettimen
siipiin!
Page 183 of 292

181
Hyödyllisiä tietoja
7Avaaminen
► Avaa vasen etuovi.
► Vedä oven kehyksen alaosassa olevaa
sisäpuolen vapautusvipua itseäsi kohti.
► Nosta ulkoista tuulihaan vapautinlevyä ja avaa konepelti.
► Vapauta tukivarsi ja kiinnitä se varmistimeen, niin konepelti pysyy auki.
Sulkeminen
► Pidä konepeltiä ylhäällä ja vedä tukivarsi
tukilovesta.
►
Napsauta tukivarsi takaisin pidikkeeseen.
► Laske
konepeltiä ja anna sen pudota kiinni
pieneltä korkeudelta.
►
Nosta konepellistä tarkistaaksesi, että se on
lukkiutunut oikein.
Koska konepellin alla moottoritilassa on
sähkölaitteita, sen vedelle alttiiksi
joutumista (sade, pesu jne.) on vältettävä.
Moottoritila
Esimerkissä oleva moottori on vain
havainnollistamistarkoitukseen.
Seuraavien osien sijaintipaikat voivat vaihdella:
–
Ilmansuodatin –
Moottoriöljyn mittatikku
–
Moottoriöljyn täyttökorkki
–
Ilmauspumppu
– Ilmausruuvi.
Bensiinimoottori
Dieselmoottori
1.
Lasinpesunestesäiliö
2. Jäähdytysnestesäiliö
3. Jarrunestesäiliö
4. Akku/sulakkeet
5. Maadoituskohta (-)
6. Sulakerasia
7. Ilmansuodatin
8. Moottoriöljyn täyttökorkki
9. Moottoriöljyn mittatikku
Page 184 of 292

182
Hyödyllisiä tietoja
Jos käytät öljyä, jota ei ole suositeltu, takuu
voi mitätöityä moottorin rikkoutuessa.
Moottoriöljyn lisääminen
Moottoriöljyn täyttötulpan sijainnin voit katsoa
vastaavasta alla olevasta moottoritilan kuvasta.
► Kaada öljyä pienissä määrissä, vältä öljyn
roiskumista moottorin osiin (tulipalon vaara).
► Odota muutama minuutti, ennen kuin tarkistat
öljyn tason mittatikulla.
► Täytä nestettä säiliöön, jos se on tarpeen.
► Kierrä öljytason tarkistuksen jälkeen
täyttötulppa huolellisesti kiinni ja laita mittatikku
paikalleen.
Sytytysvirran kytkemisen jälkeen
mittaristossa näkyvä öljytason ilmaisin ei
näytä oikeaa arvoa 30 minuuttiin öljyn
lisäämisen jälkeen.
Jarruneste
Nestetason tulee olla lähellä MAX-
merkkiä. Jos se ei ole, tarkista
jarrupalojen kuluminen.
Katso valmistajan huoltokaaviosta, kuinka usein
jarruneste pitää vaihtaa.
Puhdista korkki ennen sen irrottamista,
kun täytät säiliötä. Käytä ainoastaan
DOT4-jarrunestettä suljetusta säiliöstä.

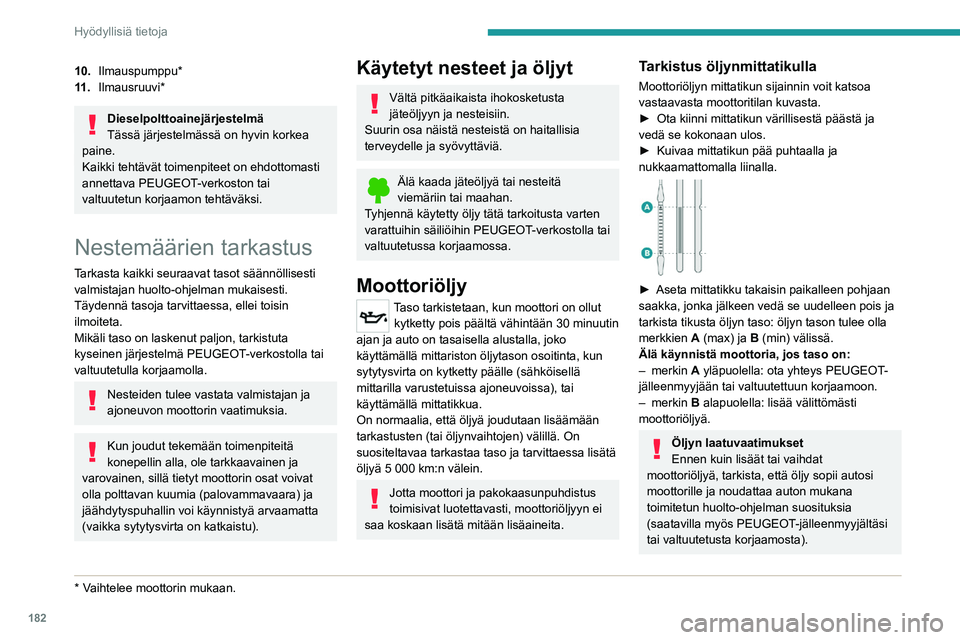

10. Ilmauspumppu*
11 . Ilmausruuvi*
Dieselpolttoainejärjestelmä
Tässä järjestelmässä on hyvin korkea
paine.
Kaikki tehtävät toimenpiteet on ehdottomasti
annettava PEUGEOT-verkoston tai
valtuutetun korjaamon tehtäväksi.
Nestemäärien tarkastus
Tarkasta kaikki seuraavat tasot säännöllisesti
valmistajan huolto-ohjelman mukaisesti.
Täydennä tasoja tarvittaessa, ellei toisin
ilmoiteta.
Mikäli taso on laskenut paljon, tarkistuta
kyseinen järjestelmä PEUGEOT-verkostolla tai
valtuutetulla korjaamolla.
Nesteiden tulee vastata valmistajan ja
ajoneuvon moottorin vaatimuksia.
Kun joudut tekemään toimenpiteitä
konepellin alla, ole tarkkaavainen ja
varovainen, sillä tietyt moottorin osat voivat
olla polttavan kuumia (palovammavaara) ja
jäähdytyspuhallin voi käynnistyä arvaamatta
(vaikka sytytysvirta on katkaistu).
* Vaihtelee moottorin mukaan.
Käytetyt nesteet ja öljyt
Vältä pitkäaikaista ihokosketusta
jäteöljyyn ja nesteisiin.
Suurin osa näistä nesteistä on haitallisia
terveydelle ja syövyttäviä.
Älä kaada jäteöljyä tai nesteitä
viemäriin tai maahan.
Tyhjennä käytetty öljy tätä tarkoitusta varten
varattuihin säiliöihin PEUGEOT-verkostolla tai
valtuutetussa korjaamossa.
Moottoriöljy
Taso tarkistetaan, kun moottori on ollut kytketty pois päältä vähintään 30 minuutin
ajan ja auto on tasaisella alustalla, joko
käyttämällä mittariston öljytason osoitinta, kun
sytytysvirta on kytketty päälle (sähköisellä
mittarilla varustetuissa ajoneuvoissa), tai
käyttämällä mittatikkua.
On normaalia, että öljyä joudutaan lisäämään
tarkastusten (tai öljynvaihtojen) välillä. On
suositeltavaa tarkastaa taso ja tarvittaessa lisätä
öljyä 5
000 km:n välein.
Jotta moottori ja pakokaasunpuhdistus
toimisivat luotettavasti, moottoriöljyyn ei
saa koskaan lisätä mitään lisäaineita.
Tarkistus öljynmittatikulla
Moottoriöljyn mittatikun sijainnin voit katsoa
vastaavasta moottoritilan kuvasta.
► Ota
kiinni mittatikun värillisestä päästä ja
vedä se kokonaan ulos.
►
Kuivaa mittatikun pää puhtaalla ja
nukkaamattomalla liinalla.
► Aseta mittatikku takaisin paikalleen pohjaan saakka, jonka jälkeen vedä se uudelleen pois ja
tarkista tikusta öljyn taso: öljyn tason tulee olla
merkkien A (max) ja B (min) välissä.
Älä käynnistä moottoria, jos taso on:
–
merkin A yläpuolella: ota yhteys PEUGEOT-
jälleenmyyjään tai valtuutettuun korjaamoon.
–
merkin B alapuolella: lisää välittömästi
moottoriöljyä.
Öljyn laatuvaatimukset
Ennen kuin lisäät tai vaihdat
moottoriöljyä, tarkista, että öljy sopii autosi
moottorille ja noudattaa auton mukana
toimitetun huolto-ohjelman suosituksia
(saatavilla myös PEUGEOT-jälleenmyyjältäsi
tai valtuutetusta korjaamosta).
