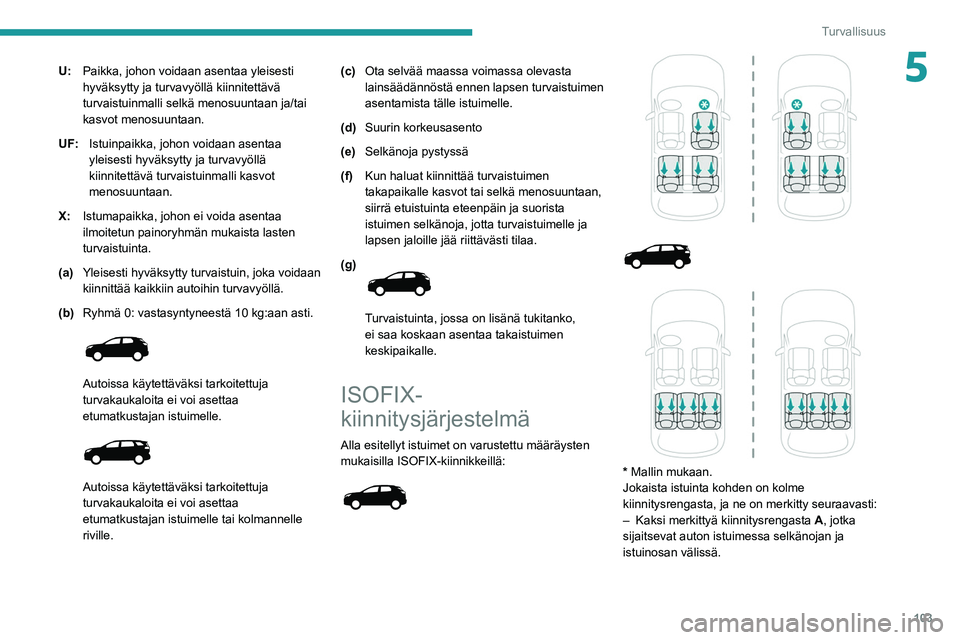

Page 105 of 292

103
Turvallisuus
5U:Paikka, johon voidaan asentaa yleisesti
hyväksytty ja turvavyöllä kiinnitettävä
turvaistuinmalli selkä menosuuntaan ja/tai
kasvot menosuuntaan.
UF: Istuinpaikka, johon voidaan asentaa
yleisesti hyväksytty ja turvavyöllä
kiinnitettävä turvaistuinmalli kasvot
menosuuntaan.
X: Istumapaikka, johon ei voida asentaa
ilmoitetun painoryhmän mukaista lasten
turvaistuinta.
(a) Yleisesti hyväksytty turvaistuin, joka voidaan
kiinnittää kaikkiin autoihin turvavyöllä.
(b) Ryhmä 0: vastasyntyneestä 10
kg:aan asti.
Autoissa käytettäväksi tarkoitettuja
turvakaukaloita ei voi asettaa
etumatkustajan istuimelle.
Autoissa käytettäväksi tarkoitettuja
turvakaukaloita ei voi asettaa
etumatkustajan istuimelle tai kolmannelle
riville. (c)
Ota selvää maassa voimassa olevasta
lainsäädännöstä ennen lapsen turvaistuimen
asentamista tälle istuimelle.
(d) Suurin korkeusasento
(e) Selkänoja pystyssä
(f) Kun haluat kiinnittää turvaistuimen
takapaikalle kasvot tai selkä menosuuntaan,
siirrä etuistuinta eteenpäin ja suorista
istuimen selkänoja, jotta turvaistuimelle ja
lapsen jaloille jää riittävästi tilaa.
(g)
Turvaistuinta, jossa on lisänä tukitanko,
ei saa koskaan asentaa takaistuimen
keskipaikalle.
ISOFIX-
kiinnitysjärjestelmä
Alla esitellyt istuimet on varustettu määräysten
mukaisilla ISOFIX-kiinnikkeillä:
* Mallin mukaan.
Jokaista istuinta kohden on kolme
kiinnitysrengasta, ja ne on merkitty seuraavasti:
–
Kaksi merkittyä kiinnitysrengasta
A
, jotka
sijaitsevat auton istuimessa selkänojan ja
istuinosan välissä.

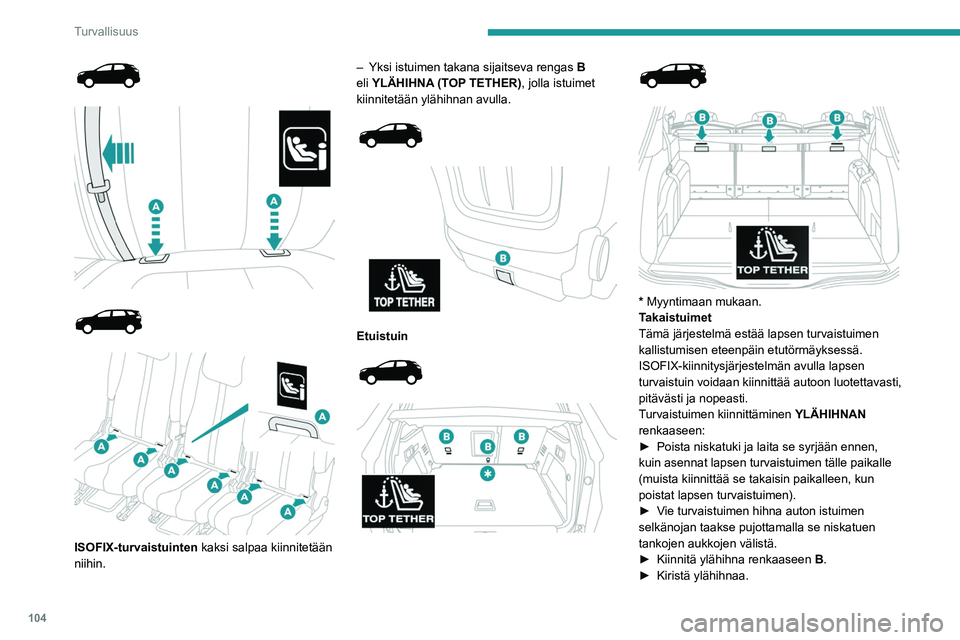

Page 106 of 292

104
Turvallisuus
Ennen kuin lapsen ISOFIX-
turvaistuin kiinnitetään takapenkin
vasemmanpuoleiseen paikkaan, vedä
valmiiksi keskimmäistä takaturvavyötä auton
keskiosaa kohti niin, ettei turvavyön toiminta
häiriinny.
Autoon väärin asennettu turvaistuin voi vaarantaa lapsen turvallisuuden
törmäyksessä.
Noudata ehdottomasti turvaistuimen mukana
tulleita asennusohjeita.
Katso autoosi sopivien ISOFIX-
turvaistuimien kiinnitystavat taulukosta.
Suositellut lasten
ISOFIX-turvaistuimet
Katso myös turvaistuimen asennus- ja
irrotusohjeet turvaistuimen valmistajan
laatimista ohjeista.
ISOFIX-turvaistuinten kaksi salpaa kiinnitetään
niihin. –
Yksi istuimen takana sijaitseva rengas
B
eli YLÄHIHNA (TOP TETHER), jolla istuimet
kiinnitetään ylähihnan avulla.
Etuistuin
* Myyntimaan mukaan.
Takaistuimet
Tämä järjestelmä estää lapsen turvaistuimen
kallistumisen eteenpäin etutörmäyksessä.
ISOFIX-kiinnitysjärjestelmän avulla lapsen
turvaistuin voidaan kiinnittää autoon luotettavasti,
pitävästi ja nopeasti.
Turvaistuimen kiinnittäminen YLÄHIHNAN
renkaaseen:
► Poista
niskatuki ja laita se syrjään ennen,
kuin asennat lapsen turvaistuimen tälle paikalle
(muista kiinnittää se takaisin paikalleen, kun
poistat lapsen turvaistuimen).
►
Vie turvaistuimen hihna auton istuimen
selkänojan taakse pujottamalla se niskatuen
tankojen aukkojen välistä.
►
Kiinnitä ylähihna renkaaseen
B
.
► Kiristä
ylähihnaa.

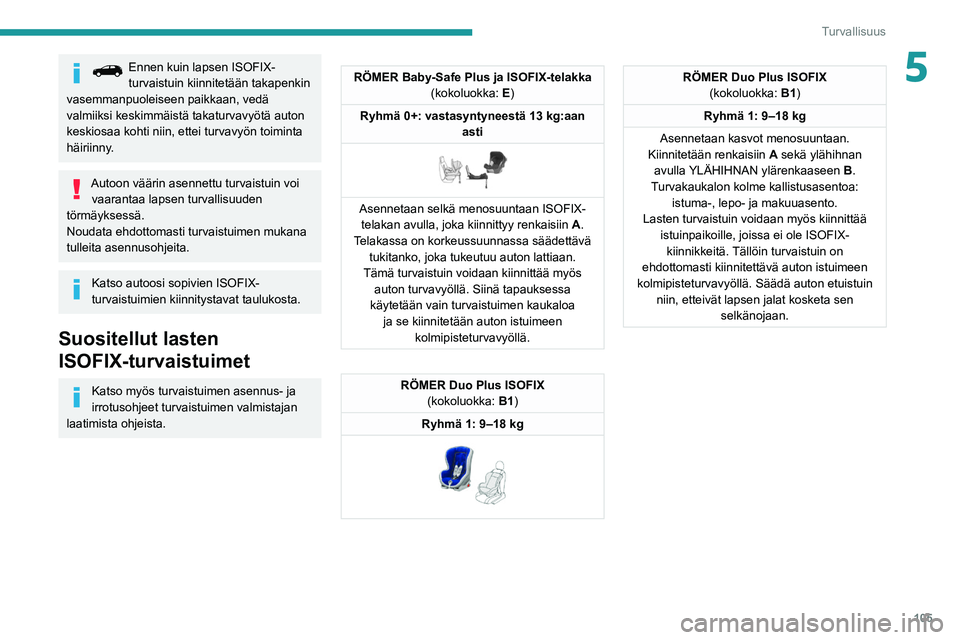

Page 107 of 292

105
Turvallisuus
5Ennen kuin lapsen ISOFIX-
turvaistuin kiinnitetään takapenkin
vasemmanpuoleiseen paikkaan, vedä
valmiiksi keskimmäistä takaturvavyötä auton
keskiosaa kohti niin, ettei turvavyön toiminta
häiriinny.
Autoon väärin asennettu turvaistuin voi vaarantaa lapsen turvallisuuden
törmäyksessä.
Noudata ehdottomasti turvaistuimen mukana
tulleita asennusohjeita.
Katso autoosi sopivien ISOFIX-
turvaistuimien kiinnitystavat taulukosta.
Suositellut lasten
ISOFIX-turvaistuimet
Katso myös turvaistuimen asennus- ja
irrotusohjeet turvaistuimen valmistajan
laatimista ohjeista.
RÖMER Baby-Safe Plus ja ISOFIX-telakka (kokoluokka: E)
Ryhmä 0+: vastasyntyneestä 13 kg:aan asti
Asennetaan selkä menosuuntaan ISOFIX-telakan avulla, joka kiinnittyy renkaisiin A .
Telakassa on korkeussuunnassa säädettävä tukitanko, joka tukeutuu auton lattiaan.
Tämä turvaistuin voidaan kiinnittää myös auton turvavyöllä. Siinä tapauksessa
käytetään vain turvaistuimen kaukaloa ja se kiinnitetään auton istuimeen kolmipisteturvavyöllä.
RÖMER Duo Plus ISOFIX(kokoluokka: B1)
Ryhmä 1: 9–18
kg
RÖMER Duo Plus ISOFIX(kokoluokka: B1)
Ryhmä 1: 9–18
kg
Asennetaan kasvot menosuuntaan.
Kiinnitetään renkaisiin
A
sekä ylähihnan
avulla YLÄHIHNAN ylärenkaaseen
B
.
Turvakaukalon kolme kallistusasentoa: istuma-, lepo- ja makuuasento.
Lasten turvaistuin voidaan myös kiinnittää istuinpaikoille, joissa ei ole ISOFIX-kiinnikkeitä. Tällöin turvaistuin on
ehdottomasti kiinnitettävä auton istuimeen
kolmipisteturvavyöllä. Säädä auton etuistuin niin, etteivät lapsen jalat kosketa sen selkänojaan.

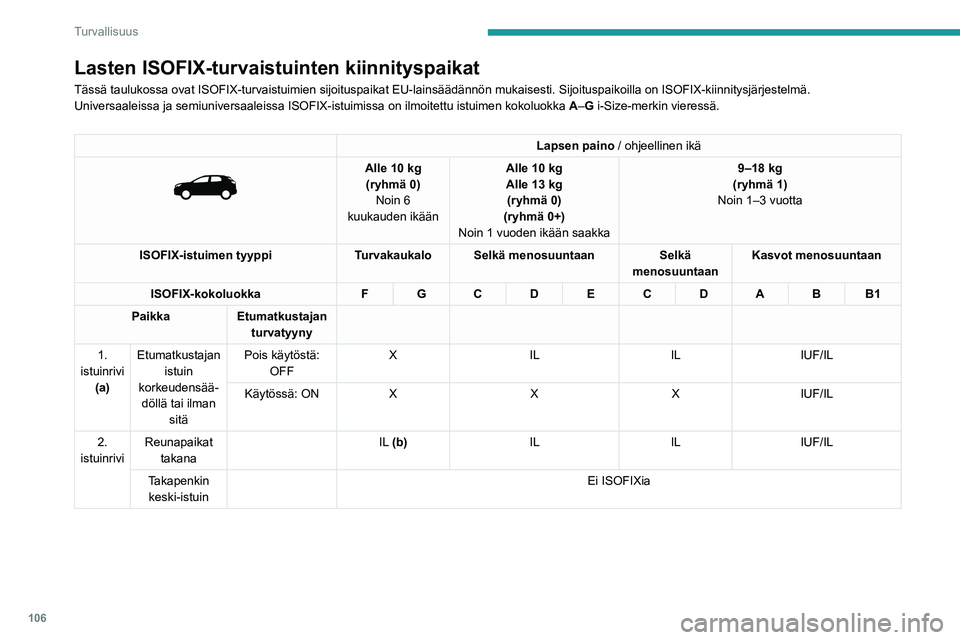

Page 108 of 292
106
Turvallisuus
Lasten ISOFIX-turvaistuinten kiinnityspaikat
Tässä taulukossa ovat ISOFIX-turvaistuimien sijoituspaikat EU-lain\
säädännön mukaisesti. Sijoituspaikoilla on ISOFIX-kiinnitysj\
ärjestelmä.
Universaaleissa ja semiuniversaaleissa ISOFIX-istuimissa on ilmoitettu i\
stuimen kokoluokka A–G i-Size-merkin vieressä.
Lapsen paino / ohjeellinen ikä
Alle 10 kg
(ryhmä 0) Noin 6
kuukauden ikään Alle 10
kg
Alle 13 kg
(ryhmä 0)
(ryhmä 0+)
Noin 1 vuoden ikään saakka 9–18 kg
(ryhmä 1)
Noin 1–3 vuotta
ISOFIX-istuimen tyyppi Turvakaukalo Selkä menosuuntaan Selkä
menosuuntaan Kasvot menosuuntaan
ISOFIX-kokoluokka F G C D E C D A B B1
Paikka Etumatkustajan
turvatyyny
1.
istuinrivi (a) Etumatkustajan
istuin
korkeudensää- döllä tai ilman sitä Pois käytöstä:
OFF X
IL ILIUF/IL
Käytössä: ON XXXIUF/IL
2.
istuinrivi Reunapaikat
takana IL (b)
ILILIUF/IL
Takapenkin keski-istuin Ei ISOFIXia

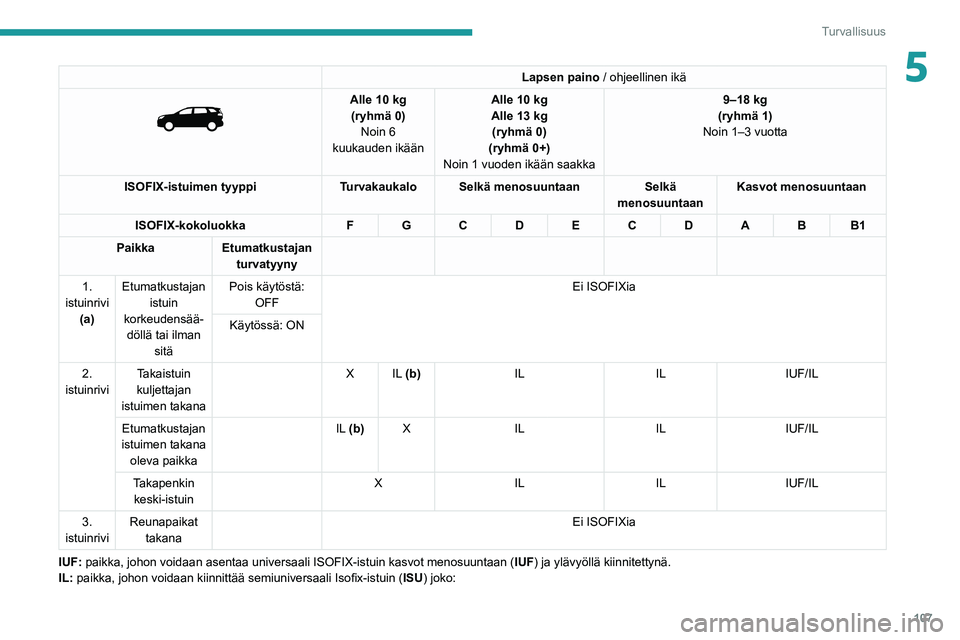

Page 109 of 292
107
Turvallisuus
5Lapsen paino / ohjeellinen ikä
Alle 10 kg
(ryhmä 0) Noin 6
kuukauden ikään Alle 10
kg
Alle 13 kg
(ryhmä 0)
(ryhmä 0+)
Noin 1 vuoden ikään saakka 9–18 kg
(ryhmä 1)
Noin 1–3 vuotta
ISOFIX-istuimen tyyppi Turvakaukalo Selkä menosuuntaan Selkä
menosuuntaan Kasvot menosuuntaan
ISOFIX-kokoluokka F G C D E C D A B B1
Paikka Etumatkustajan
turvatyyny
1.
istuinrivi (a) Etumatkustajan
istuin
korkeudensää- döllä tai ilman sitä Pois käytöstä:
OFF Ei ISOFIXia
Käytössä: ON
2.
istuinrivi Takaistuin
kuljettajan
istuimen takana X
IL (b) IL ILIUF/IL
Etumatkustajan
istuimen takana oleva paikka IL (b)
X IL ILIUF/IL
Takapenkin keski-istuin X
IL ILIUF/IL
3.
istuinrivi Reunapaikat
takana Ei ISOFIXia
IUF:
paikka, johon voidaan asentaa universaali ISOFIX-istuin kasvot menosuunt\
aan ( IUF) ja ylävyöllä kiinnitettynä.
IL:
paikka,
johon
voidaan
kiinnittää
semiuniversaali
Isofix-istuin (ISU) joko:

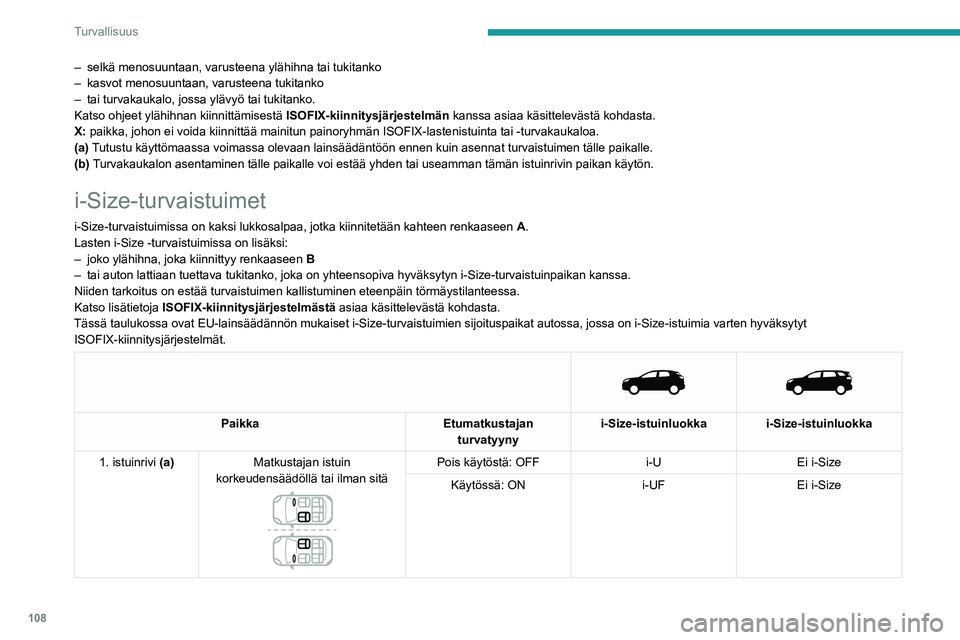

Page 110 of 292

108
Turvallisuus
– selkä menosuuntaan, varusteena ylähihna tai tukitanko
– kasvot menosuuntaan, varusteena tukitanko
–
tai turvakaukalo, jossa ylävyö tai tukitanko.
Katso ohjeet ylähihnan kiinnittämisestä ISOFIX-kiinnitysjärjestelmän kanssa asiaa käsittelevästä kohdasta.
X:
paikka, johon ei voida kiinnittää mainitun painoryhmän ISOFIX-\
lastenistuinta tai -turvakaukaloa.
(a) Tutustu käyttömaassa voimassa olevaan lainsäädäntöön\
ennen kuin asennat turvaistuimen tälle paikalle.
(b)
T
urvakaukalon asentaminen tälle paikalle voi estää yhden tai use\
amman tämän istuinrivin paikan käytön.
i-Size-turvaistuimet
i-Size-turvaistuimissa on kaksi lukkosalpaa, jotka kiinnitetään ka\
hteen renkaaseen A.
Lasten i-Size -turvaistuimissa on lisäksi:
–
joko ylähihna, joka kiinnittyy renkaaseen B
–
tai auton lattiaan tuettava tukitanko, joka on yhteensopiva hyväksyty\
n i-Size-turvaistuinpaikan kanssa.
Niiden tarkoitus on estää turvaistuimen kallistuminen eteenpäin\
törmäystilanteessa.
Katso lisätietoja ISOFIX-kiinnitysjärjestelmästä
asiaa käsittelevästä kohdasta.
Tässä taulukossa ovat EU-lainsäädännön mukaiset i-Size-turvaistuim\
ien sijoituspaikat autossa, jossa on i-Size-istuimia varten hyväksyty\
t ISOFIX-kiinnitysjärjestelmät.
Paikka
Etumatkustajan
turvatyyny i-Size-istuinluokka i-Size-istuinluokka
1. istuinrivi (a) Matkustajan istuin
korkeudensäädöllä tai ilman sitä
Pois käytöstä: OFF i-UEi i-Size
Käytössä: ON i-UFEi i-Size

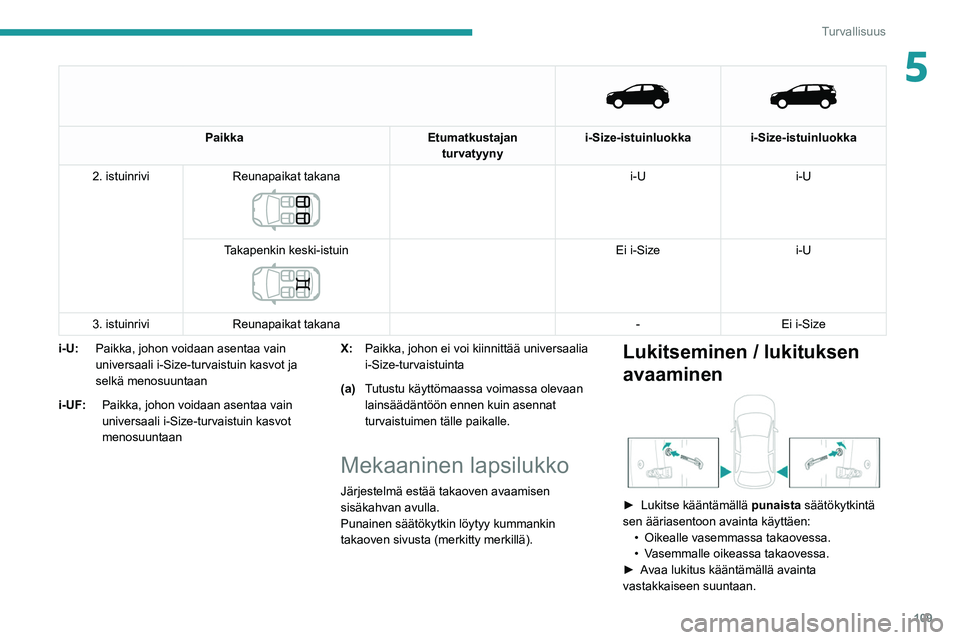

Page 111 of 292
109
Turvallisuus
5
Paikka
Etumatkustajan
turvatyyny i-Size-istuinluokka i-Size-istuinluokka
2. istuinrivi Reunapaikat takana
i-U i-U
Takapenkin keski-istuin
Ei i-Size i-U
3. istuinrivi Reunapaikat takana -Ei i-Size
i-U: Paikka, johon voidaan asentaa vain
universaali i-Size-turvaistuin kasvot ja
selkä menosuuntaan
i-UF: Paikka, johon voidaan asentaa vain
universaali i-Size-turvaistuin kasvot
menosuuntaan X:
Paikka, johon ei voi kiinnittää universaalia
i-Size-turvaistuinta
(a) Tutustu käyttömaassa voimassa olevaan
lainsäädäntöön ennen kuin asennat
turvaistuimen tälle paikalle.
Mekaaninen lapsilukko
Järjestelmä estää takaoven avaamisen
sisäkahvan avulla.
Punainen säätökytkin löytyy kummankin
takaoven sivusta (merkitty merkillä).
Lukitseminen / lukituksen
avaaminen
► Lukitse kääntämällä punaista säätökytkintä
sen ääriasentoon avainta käyttäen: •
Oikealle vasemmassa takaovessa.
•
V
asemmalle oikeassa takaovessa.
► Avaa
lukitus kääntämällä avainta
vastakkaiseen suuntaan.

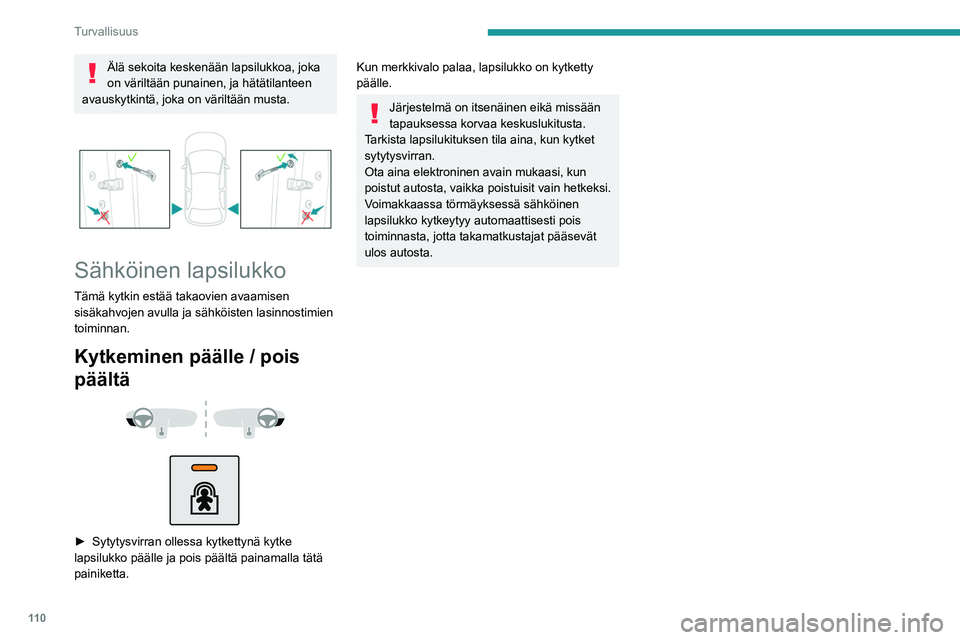

Page 112 of 292
11 0
Turvallisuus
Älä sekoita keskenään lapsilukkoa, joka
on väriltään punainen, ja hätätilanteen
avauskytkintä, joka on väriltään musta.
Sähköinen lapsilukko
Tämä kytkin estää takaovien avaamisen
sisäkahvojen avulla ja sähköisten lasinnostimien
toiminnan.
Kytkeminen päälle / pois
päältä
► Sytytysvirran ollessa kytkettynä kytke lapsilukko päälle ja pois päältä painamalla tätä
painiketta.
Kun merkkivalo palaa, lapsilukko on kytketty
päälle.
Järjestelmä on itsenäinen eikä missään
tapauksessa korvaa keskuslukitusta.
Tarkista lapsilukituksen tila aina, kun kytket
sytytysvirran.
Ota aina elektroninen avain mukaasi, kun
poistut autosta, vaikka poistuisit vain hetkeksi.
Voimakkaassa törmäyksessä sähköinen
lapsilukko kytkeytyy automaattisesti pois
toiminnasta, jotta takamatkustajat pääsevät
ulos autosta.
