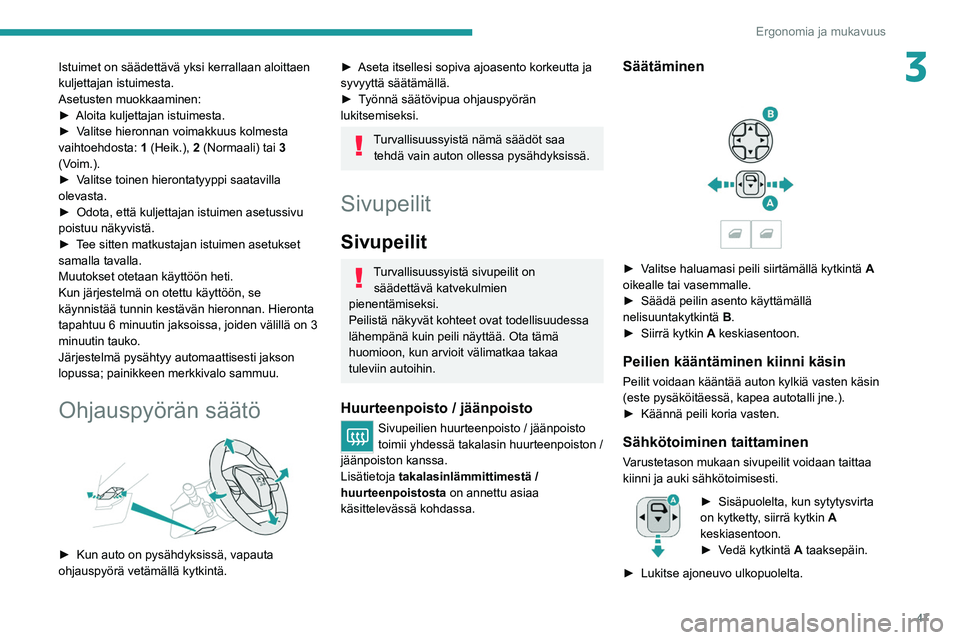

Page 49 of 292

47
Ergonomia ja mukavuus
3Istuimet on säädettävä yksi kerrallaan aloittaen
kuljettajan istuimesta.
Asetusten muokkaaminen:
► Aloita kuljettajan istuimesta.
► Valitse
hieronnan voimakkuus kolmesta
vaihtoehdosta: 1
(Heik.), 2 (Normaali) tai 3
(Voim.).
► Valitse
toinen hierontatyyppi saatavilla
olevasta.
►
Odota, että kuljettajan istuimen asetussivu
poistuu näkyvistä.
►
Tee sitten matkustajan istuimen asetukset
samalla tavalla.
Muutokset otetaan käyttöön heti.
Kun järjestelmä on otettu käyttöön, se
käynnistää tunnin kestävän hieronnan. Hieronta
tapahtuu 6 minuutin jaksoissa, joiden välillä on 3
minuutin tauko.
Järjestelmä pysähtyy automaattisesti jakson
lopussa; painikkeen merkkivalo sammuu.
Ohjauspyörän säätö
► Kun auto on pysähdyksissä, vapauta ohjauspyörä vetämällä kytkintä.
► Aseta itsellesi sopiva ajoasento korkeutta ja syvyyttä säätämällä.
► Työnnä säätövipua ohjauspyörän
lukitsemiseksi.
Turvallisuussyistä nämä säädöt saa tehdä vain auton ollessa pysähdyksissä.
Sivupeilit
Sivupeilit
Turvallisuussyistä sivupeilit on säädettävä katvekulmien
pienentämiseksi.
Peilistä näkyvät kohteet ovat todellisuudessa
lähempänä kuin peili näyttää. Ota tämä
huomioon, kun arvioit välimatkaa takaa
tuleviin autoihin.
Huurteenpoisto / jäänpoisto
Sivupeilien huurteenpoisto / jäänpoisto
toimii yhdessä takalasin huurteenpoiston /
jäänpoiston kanssa.
Lisätietoja takalasinlämmittimestä /
huurteenpoistosta on annettu asiaa
käsittelevässä kohdassa.
Säätäminen
► Valitse haluamasi peili siirtämällä kytkintä A
oikealle tai vasemmalle.
► Säädä
peilin asento käyttämällä
nelisuuntakytkintä B
.
► Siirrä
kytkin A keskiasentoon.
Peilien kääntäminen kiinni käsin
Peilit voidaan kääntää auton kylkiä vasten käsin
(este pysäköitäessä, kapea autotalli jne.).
► Käännä peili koria vasten.
Sähkötoiminen taittaminen
Varustetason mukaan sivupeilit voidaan taittaa
kiinni ja auki sähkötoimisesti.
► Sisäpuolelta, kun sytytysvirta on kytketty, siirrä kytkin A
keskiasentoon.
► Vedä
kytkintä A taaksepäin.
► Lukitse
ajoneuvo ulkopuolelta.
Page 50 of 292

48
Ergonomia ja mukavuus
Jos peilit on käännetty kytkimellä A, ne
eivät käänny ulos auton lukituksen
avautuessa.
Sähkötoiminen avaaminen
► Ulkopuolelta: avaa auton lukitus.
► Sisäpuolelta: aseta kytkin A keskiasentoon
sytytysvirran ollessa kytkettynä ja vedä sitä
taakse päin.
Mallista riippuen automaattinen
sivupeilien taittamis-/avaamistoiminto
määritetään kosketusnäytön valikon Driving
/
Ajoon liittyvät tiedot kautta.
Muussa tapauksessa tämän asetuksen
voi suorittaa PEUGEOT-jälleenmyyjä tai
valtuutettu korjaamo.
Ulkopeilin automaattinen säätö
peruutettaessa
Mallista riippuen tämä toiminto mahdollistaa
peilien automaattisen kallistamisen alaspäin
auttamaan pysäköintitoimenpiteissä
peruutusvaihteen ollessa kytkettynä.
Moottorin ollessa käynnissä peilit kääntyvät
alaspäin heti, kun peruutusvaihde kytketään.
Peilit palautuvat alkuperäiseen asentoon
–
muutaman sekunnin kuluttua sen jälkeen, kun
peruutusvaihde on kytketty pois
–
Ajonopeuden ylittäessä 10
km/h
–
kun sytytysvirta katkaistaan.
Tämä toiminto kytketään valitsemalla kosketusnäytön valikosta Driving
/ Ajoon
liittyvät tiedot .
Sisätaustapeili
Himmennysjärjestelmä käyttää sensoria
tunnistamaan ajoneuvon ulkopuolisen sekä sen
takaosan kirkkauden, jotta se voi automaattisesti
ja asteittain vaihtaa päivä- ja yökäytön välillä.
Jotta näkyvyys olisi mahdollisimman
hyvä peruutettaessa, peili kirkastuu
automaattisesti, kun peruutusvaihde
kytketään.
Järjestelmä kytkeytyy pois toiminnasta, jos
tavaratilan kuorma ylittää matkatavaroiden
suojapeitteen korkeuden tai jos
matkatavaroiden suojapeitteen päällä on
tavaroita.
Niskatuet takana
Yläasento (käyttö):
► Nosta niskatuki vasteeseen asti.
Ala-asento (säilytys, kun istuimilla ei ole
matkustajia):
► Vapauta
niskatuki painamalla lukkoja
A
ja
paina niskatuki alas.
Takapenkkien niskatuet voidaan irrottaa.
Niskatuen irrottaminen
► Nosta niskatuki vasteeseen asti.
► Vapauta niskatuki painamalla lukkoja A ja
nosta se irti.
► Ota niskatuki talteen.
Niskatuen asentaminen
► Aseta niskatuen varret vastaavassa
selkänojassa oleviin aukkoihin.
► Paina niskatuki vasteeseen asti.
► Vapauta niskatuki painamalla lukkoja A ja
paina niskatuki alas.
Jos autossa on matkustajia takapenkillä,
älä koskaan aja ilman niskatukia.
Niskatukien on oltava aina paikoillaan
yläasennossa.
Keskipaikan niskatukea ei voi
asentaa sivupaikalle eikä
sivupaikan niskatukea voi asentaa
keskipaikalle.
Takapenkki
Kiinteä penkki ja kaksiosaiset selkänojat
(suhteessa 2/3–1/3), joka voidaan kääntää
tavaratilan kuormatilavuuden muuttamiseksi.

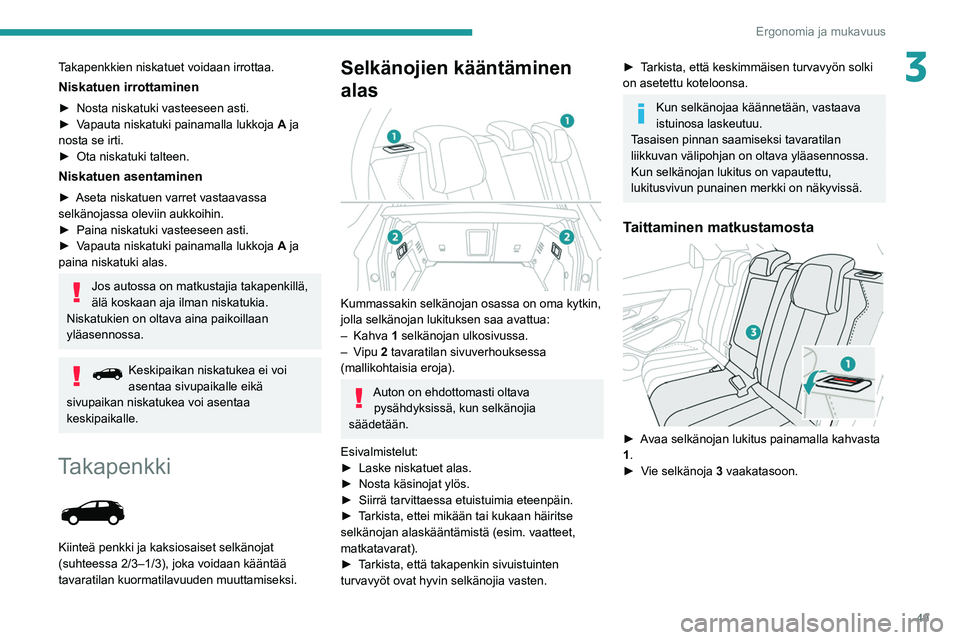

Page 51 of 292

49
Ergonomia ja mukavuus
3Takapenkkien niskatuet voidaan irrottaa.
Niskatuen irrottaminen
► Nosta niskatuki vasteeseen asti.
► Vapauta niskatuki painamalla lukkoja A ja
nosta se irti.
► Ota
niskatuki talteen.
Niskatuen asentaminen
► Aseta niskatuen varret vastaavassa selkänojassa oleviin aukkoihin.
► Paina niskatuki vasteeseen asti.
► Vapauta
niskatuki painamalla lukkoja
A
ja
paina niskatuki alas.
Jos autossa on matkustajia takapenkillä,
älä koskaan aja ilman niskatukia.
Niskatukien on oltava aina paikoillaan
yläasennossa.
Keskipaikan niskatukea ei voi
asentaa sivupaikalle eikä
sivupaikan niskatukea voi asentaa
keskipaikalle.
Takapenkki
Kiinteä penkki ja kaksiosaiset selkänojat
(suhteessa 2/3–1/3), joka voidaan kääntää
tavaratilan kuormatilavuuden muuttamiseksi.
Selkänojien kääntäminen
alas
Kummassakin selkänojan osassa on oma kytkin,
jolla selkänojan lukituksen saa avattua:
–
Kahva 1 selkänojan ulkosivussa.
–
Vipu 2 tavaratilan sivuverhouksessa
(mallikohtaisia eroja).
Auton on ehdottomasti oltava pysähdyksissä, kun selkänojia
säädetään.
Esivalmistelut:
► Laske
niskatuet alas.
► Nosta
käsinojat ylös.
► Siirrä
tarvittaessa etuistuimia eteenpäin.
► Tarkista,
ettei mikään tai kukaan häiritse
selkänojan alaskääntämistä (esim. vaatteet,
matkatavarat).
►
Tarkista, että takapenkin sivuistuinten
turvavyöt ovat hyvin selkänojia vasten.
► Tarkista, että keskimmäisen turvavyön solki on asetettu koteloonsa.
Kun selkänojaa käännetään, vastaava
istuinosa laskeutuu.
Tasaisen pinnan saamiseksi tavaratilan
liikkuvan välipohjan on oltava yläasennossa.
Kun selkänojan lukitus on vapautettu,
lukitusvivun punainen merkki on näkyvissä.
Taittaminen matkustamosta
► Avaa selkänojan lukitus painamalla kahvasta 1 .
► Vie
selkänoja
3
vaakatasoon.

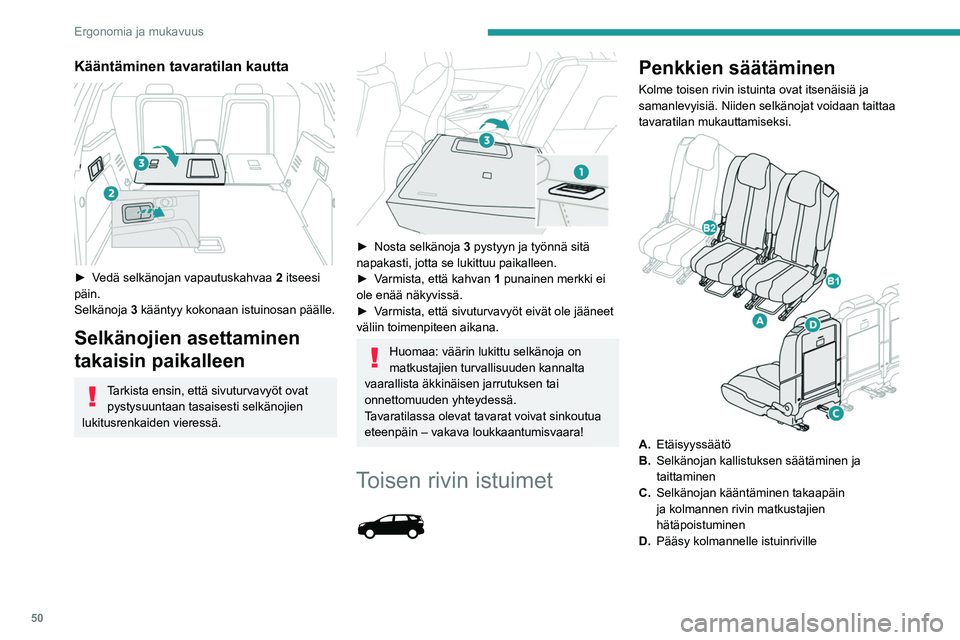

Page 52 of 292

50
Ergonomia ja mukavuus
Kääntäminen tavaratilan kautta
► Vedä selkänojan vapautuskahvaa 2 itseesi
päin.
Selkänoja 3 kääntyy kokonaan istuinosan päälle.
Selkänojien asettaminen
takaisin paikalleen
Tarkista ensin, että sivuturvavyöt ovat
pystysuuntaan tasaisesti selkänojien
lukitusrenkaiden vieressä.
► Nosta selkänoja 3 pystyyn ja työnnä sitä
napakasti, jotta se lukittuu paikalleen.
► Varmista,
että kahvan 1 punainen merkki ei
ole enää näkyvissä.
► Varmista,
että sivuturvavyöt eivät ole jääneet
väliin toimenpiteen aikana.
Huomaa: väärin lukittu selkänoja on
matkustajien turvallisuuden kannalta
vaarallista äkkinäisen jarrutuksen tai
onnettomuuden yhteydessä.
Tavaratilassa olevat tavarat voivat sinkoutua
eteenpäin – vakava loukkaantumisvaara!
Toisen rivin istuimet
Penkkien säätäminen
Kolme toisen rivin istuinta ovat itsenäisiä ja
samanlevyisiä. Niiden selkänojat voidaan taittaa
tavaratilan mukauttamiseksi.
A. Etäisyyssäätö
B. Selkänojan kallistuksen säätäminen ja
taittaminen
C. Selkänojan kääntäminen takaapäin
ja kolmannen rivin matkustajien
hätäpoistuminen
D. Pääsy kolmannelle istuinriville

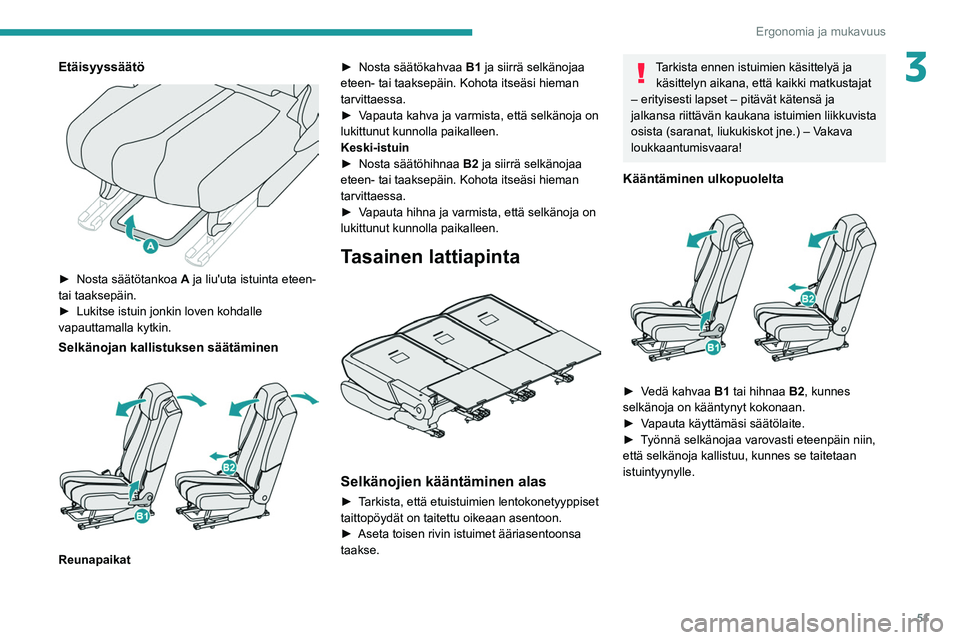

Page 53 of 292

51
Ergonomia ja mukavuus
3Etäisyyssäätö
► Nosta säätötankoa A ja liu'uta istuinta eteen- tai taaksepäin.
►
Lukitse istuin jonkin loven kohdalle
vapauttamalla kytkin.
Selkänojan kallistuksen säätäminen
Reunapaikat ► Nosta säätökahvaa
B1
ja siirrä selkänojaa
eteen- tai taaksepäin. Kohota itseäsi hieman
tarvittaessa.
► Vapauta kahva ja varmista, että selkänoja on
lukittunut kunnolla paikalleen.
Keski-istuin
►
Nosta säätöhihnaa
B2
ja siirrä selkänojaa
eteen- tai taaksepäin. Kohota itseäsi hieman
tarvittaessa.
► Vapauta hihna ja varmista, että selkänoja on
lukittunut kunnolla paikalleen.
Tasainen lattiapinta
Selkänojien kääntäminen alas
► Tarkista, että etuistuimien lentokonetyyppiset taittopöydät on taitettu oikeaan asentoon.
►
Aseta toisen rivin istuimet ääriasentoonsa
taakse.
Tarkista ennen istuimien käsittelyä ja käsittelyn aikana, että kaikki matkustajat
– erityisesti lapset – pitävät kätensä ja
jalkansa riittävän kaukana istuimien liikkuvista
osista (saranat, liukukiskot jne.) – Vakava
loukkaantumisvaara!
Kääntäminen ulkopuolelta
► Vedä kahvaa B1 tai hihnaa B2, kunnes
selkänoja on kääntynyt kokonaan.
► Vapauta
käyttämäsi säätölaite.
► Työnnä
selkänojaa varovasti eteenpäin niin,
että selkänoja kallistuu, kunnes se taitetaan
istuintyynylle.

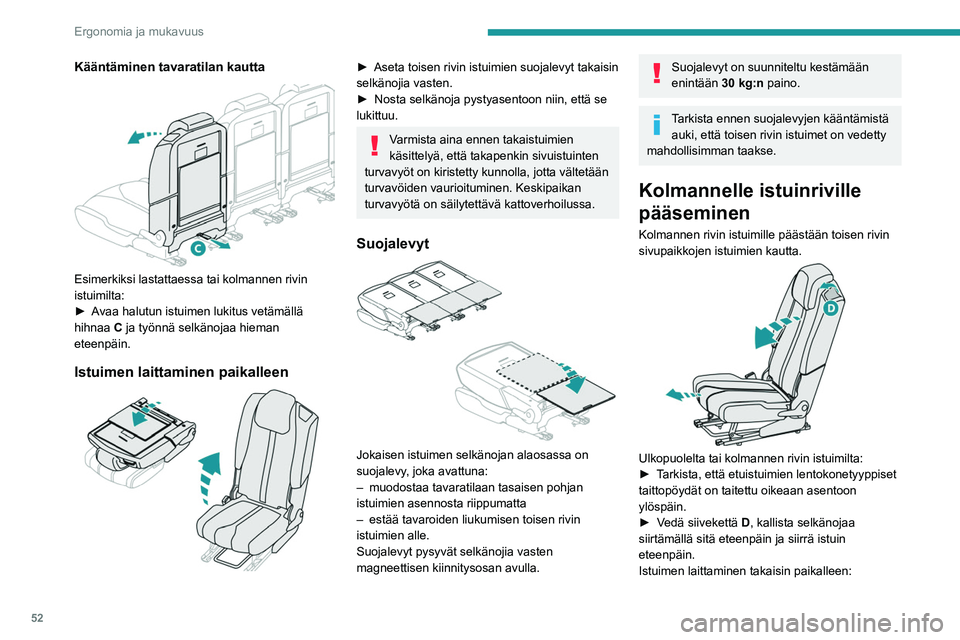

Page 54 of 292

52
Ergonomia ja mukavuus
Kääntäminen tavaratilan kautta
Esimerkiksi lastattaessa tai kolmannen rivin
istuimilta:
► Avaa halutun istuimen lukitus vetämällä
hihnaa C
ja työnnä selkänojaa hieman
eteenpäin.
Istuimen laittaminen paikalleen
► Aseta toisen rivin istuimien suojalevyt takaisin selkänojia vasten.
►
Nosta selkänoja pystyasentoon niin, että se
lukittuu.
Varmista aina ennen takaistuimien
käsittelyä, että takapenkin sivuistuinten
turvavyöt on kiristetty kunnolla, jotta vältetään
turvavöiden vaurioituminen. Keskipaikan
turvavyötä on säilytettävä kattoverhoilussa.
Suojalevyt
Jokaisen istuimen selkänojan alaosassa on
suojalevy, joka avattuna:
–
muodostaa tavaratilaan tasaisen pohjan
istuimien asennosta riippumatta
–
estää tavaroiden liukumisen toisen rivin
istuimien alle.
Suojalevyt pysyvät selkänojia vasten
magneettisen kiinnitysosan avulla.
Suojalevyt on suunniteltu kestämään
enintään 30 kg:n paino.
Tarkista ennen suojalevyjen kääntämistä
auki, että toisen rivin istuimet on vedetty
mahdollisimman taakse.
Kolmannelle istuinriville
pääseminen
Kolmannen rivin istuimille päästään toisen rivin
sivupaikkojen istuimien kautta.
Ulkopuolelta tai kolmannen rivin istuimilta:
► Tarkista, että etuistuimien lentokonetyyppiset
taittopöydät on taitettu oikeaan asentoon
ylöspäin.
►
Vedä siivekettä D, kallista selkänojaa
siirtämällä sitä eteenpäin ja siirrä istuin
eteenpäin.
Istuimen laittaminen takaisin paikalleen:
► Nosta selkänoja pystyasentoon niin, että
istuin lukittuu.
Istuin jää sen alkuperäisestä asennosta
riippumatta automaattisesti kolmasosaan
pituussuunnan säätöalueestaan, jotta kolmannen
istuinrivin matkustajille jää riittävästi tilaa.
Jos tämä järjestelmä (siiveke D) menee
epäkuntoon, kolmannen rivin matkustajat
voivat päästä pois myös kääntämällä toisen
rivin istuimen selkänojan käyttämällä hihnaa
C.
Älä anna lasten käsitellä istuimia ilman
valvontaa.
Kolmannen rivin istuimet
Kahta kolmannen rivin istuinta säilytetään
taitetussa asennossa tavaratilan pohjassa.
Jokainen niistä on päällystetty jäykillä
taittopaneeleilla, jotka on kiinnitetty ajoneuvoon.
Älä anna lasten käsitellä istuimia ilman
valvontaa.
Page 55 of 292

53
Ergonomia ja mukavuus
3► Nosta selkänoja pystyasentoon niin, että istuin lukittuu.
Istuin jää sen alkuperäisestä asennosta
riippumatta automaattisesti kolmasosaan
pituussuunnan säätöalueestaan, jotta kolmannen
istuinrivin matkustajille jää riittävästi tilaa.
Jos tämä järjestelmä (siiveke D) menee
epäkuntoon, kolmannen rivin matkustajat
voivat päästä pois myös kääntämällä toisen
rivin istuimen selkänojan käyttämällä hihnaa
C.
Älä anna lasten käsitellä istuimia ilman
valvontaa.
Kolmannen rivin istuimet
Kahta kolmannen rivin istuinta säilytetään
taitetussa asennossa tavaratilan pohjassa.
Jokainen niistä on päällystetty jäykillä
taittopaneeleilla, jotka on kiinnitetty ajoneuvoon.
Älä anna lasten käsitellä istuimia ilman
valvontaa.
Jokainen taittopaneeli kestää enintään
100 kg:n painon levyä kohti, kun
kolmannen rivin istuimet on taitettu piiloon.
Kun kolmannen rivin istuimet on irrotettu ja
irrotettavat taittopaneelien kannattimet on
asennettu, maksimikuorma on vain 50 kg.
Kun tavaratilan takaosassa on istuin, irrotettava
kannatin kiinnitetään seinää vasten pidikkeensä
eteen.
Jos istuin poistetaan tavaratilan takaosasta
ylimääräistä säilytystilaa varten, irrotettava tuki
on asennettava kahteen keskiseinän lukkoon.
Taittopaneelien taittaminen
► Vedä hihnasta, jolloin kyseisen levyn kolme osaa taittuvat kokoon.
Kun kolmannen rivin istuimien selkänojat ovat
pystyssä, nämä taitetut taittopaneelit voi jättää
pystyasentoon tai alas taitetuiksi istuimien
taakse (mikä vapauttaa istumapaikan aluslevyn
ja säilytystilaa).
Istuinten laittaminen
paikoilleen
Nämä toimenpiteet tehdään tavaratilan
kynnykseltä käsin.
Page 56 of 292

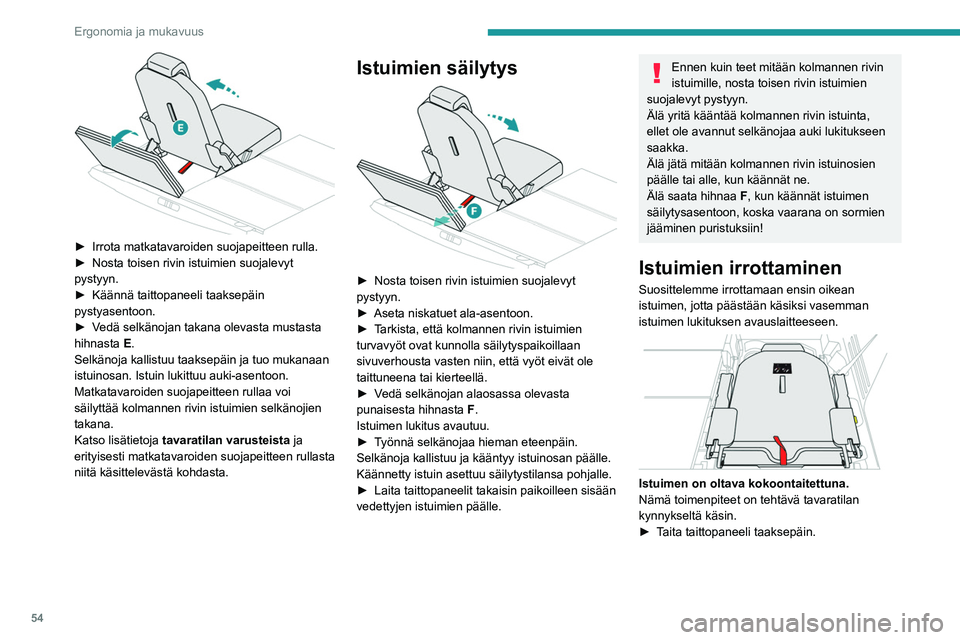

54
Ergonomia ja mukavuus
► Irrota matkatavaroiden suojapeitteen rulla.
► Nosta toisen rivin istuimien suojalevyt
pystyyn.
►
Käännä taittopaneeli taaksepäin
pystyasentoon.
►
Vedä selkänojan takana olevasta mustasta
hihnasta E
.
Selkänoja kallistuu taaksepäin ja tuo mukanaan
istuinosan. Istuin lukittuu auki-asentoon.
Matkatavaroiden suojapeitteen rullaa voi
säilyttää kolmannen rivin istuimien selkänojien
takana.
Katso lisätietoja tavaratilan varusteista ja
erityisesti matkatavaroiden suojapeitteen rullasta
niitä käsittelevästä kohdasta.
Istuimien säilytys
► Nosta toisen rivin istuimien suojalevyt pystyyn.
►
Aseta niskatuet ala-asentoon.
► Tarkista,
että kolmannen rivin istuimien
turvavyöt ovat kunnolla säilytyspaikoillaan
sivuverhousta vasten niin, että vyöt eivät ole
taittuneena tai kierteellä.
►
Vedä selkänojan alaosassa olevasta
punaisesta hihnasta F
.
Istuimen lukitus avautuu.
► Työnnä
selkänojaa hieman eteenpäin.
Selkänoja kallistuu ja kääntyy istuinosan päälle.
Käännetty istuin asettuu säilytystilansa pohjalle.
► Laita
taittopaneelit takaisin paikoilleen sisään
vedettyjen istuimien päälle.
Ennen kuin teet mitään kolmannen rivin
istuimille, nosta toisen rivin istuimien
suojalevyt pystyyn.
Älä yritä kääntää kolmannen rivin istuinta,
ellet ole avannut selkänojaa auki lukitukseen
saakka.
Älä jätä mitään kolmannen rivin istuinosien
päälle tai alle, kun käännät ne.
Älä saata hihnaa F, kun käännät istuimen
säilytysasentoon, koska vaarana on sormien
jääminen puristuksiin!
Istuimien irrottaminen
Suosittelemme irrottamaan ensin oikean
istuimen, jotta päästään käsiksi vasemman
istuimen lukituksen avauslaitteeseen.
Istuimen on oltava kokoontaitettuna.
Nämä toimenpiteet on tehtävä tavaratilan
kynnykseltä käsin.
► Taita
taittopaneeli taaksepäin.
