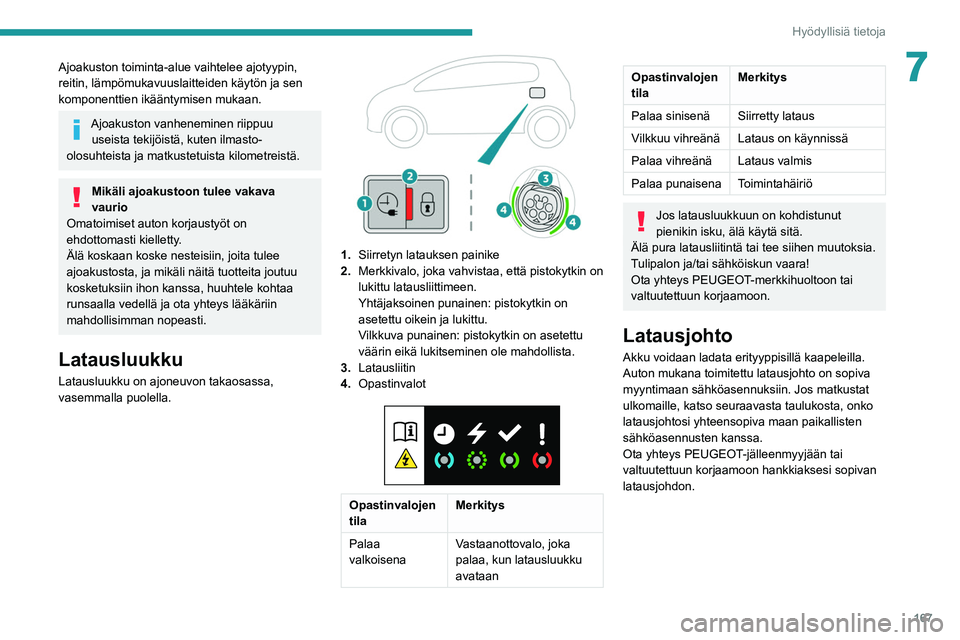

Page 169 of 292

167
Hyödyllisiä tietoja
7Ajoakuston toiminta-alue vaihtelee ajotyypin,
reitin, lämpömukavuuslaitteiden käytön ja sen
komponenttien ikääntymisen mukaan.
Ajoakuston vanheneminen riippuu useista tekijöistä, kuten ilmasto-
olosuhteista ja matkustetuista kilometreistä.
Mikäli ajoakustoon tulee vakava
vaurio
Omatoimiset auton korjaustyöt on
ehdottomasti kielletty.
Älä koskaan koske nesteisiin, joita tulee
ajoakustosta, ja mikäli näitä tuotteita joutuu
kosketuksiin ihon kanssa, huuhtele kohtaa
runsaalla vedellä ja ota yhteys lääkäriin
mahdollisimman nopeasti.
Latausluukku
Latausluukku on ajoneuvon takaosassa,
vasemmalla puolella.
1. Siirretyn latauksen painike
2. Merkkivalo, joka vahvistaa, että pistokytkin on
lukittu latausliittimeen.
Yhtäjaksoinen punainen: pistokytkin on
asetettu oikein ja lukittu.
Vilkkuva punainen: pistokytkin on asetettu
väärin eikä lukitseminen ole mahdollista.
3. Latausliitin
4. Opastinvalot
Opastinvalojen
tila Merkitys
Palaa
valkoisena Vastaanottovalo, joka
palaa, kun latausluukku
avataan
Opastinvalojen
tilaMerkitys
Palaa sinisenä Siirretty lataus
Vilkkuu vihreänä Lataus on käynnissä
Palaa vihreänä Lataus valmis
Palaa punaisena Toimintahäiriö
Jos latausluukkuun on kohdistunut
pienikin isku, älä käytä sitä.
Älä pura latausliitintä tai tee siihen muutoksia.
Tulipalon ja/tai sähköiskun vaara!
Ota yhteys PEUGEOT-merkkihuoltoon tai
valtuutettuun korjaamoon.
Latausjohto
Akku voidaan ladata erityyppisillä kaapeleilla.
Auton mukana toimitettu latausjohto on sopiva
myyntimaan sähköasennuksiin. Jos matkustat
ulkomaille, katso seuraavasta taulukosta, onko
latausjohtosi yhteensopiva maan paikallisten
sähköasennusten kanssa.
Ota yhteys PEUGEOT-jälleenmyyjään tai
valtuutettuun korjaamoon hankkiaksesi sopivan
latausjohdon.
Page 170 of 292

168
Hyödyllisiä tietoja
Ohjausyksikkö (tila 2)
Tyyppi 1
Tyyppi 2POWER
Vihreä: sähköyhteys onnistui, lataaminen
voi alkaa.
CHARGE
Vilkkuu vihreänä: lataaminen on
käynnissä tai ohjelmoitu esi-ilmastointi on päällä.
Palaa vihreänä: lataus on valmis.
Kaapelityyppi YhteensopivuusTekniset tiedot
Tila 2 -latausjohto integroidulla ohjausyksiköllä
Tavallinen sähköpistorasia (maakohtaisia
eroja).
Latausrajoitus on 8 A.
Green Up -tyyppiset pistorasiat
Latausrajoitus on 14 A.
Tila 3 -latausjohto
Nopean latauksen Wallbox-latausyksikkö
Latausrajoitus on 32 A.
Arvioitu latausaika ilmoitetaan mittaristossa, kun auto on kytketty. Se voi
vaihdella eri tekijöiden, kuten ulkolämpötilan
tai sähköverkon laadun, mukaan.
Jos ulkolämpötila on alle -10 °C,
on suositeltavaa kytkeä ajoneuvo
mahdollisimman pian, koska latausaika voi
olla merkittävästi pidempi. Akku ei ehkä
lataudu täyteen.Kotilatauskaapeli (tila 2)
On välttämätöntä välttää
vahingoittamasta kaapelia ja pitää se ehjänä.
Jos se vahingoittuu, älä käytä johtoa ja
ota yhteys PEUGEOT-jälleenmyyjään tai
valtuutettuun korjaamoon korvaavan johdon
saamiseksi.Nopean latauksen Wallbox-
latausyksikkö (tila 3)
Älä pura nopean latauksen latausyksikköä
tai tee siihen muutoksia – tulipalon ja/tai
sähköiskun vaara!
Katso nopean latauksen latausyksikön
käyttöohjeet saadaksesi tietoa sen käytöstä.

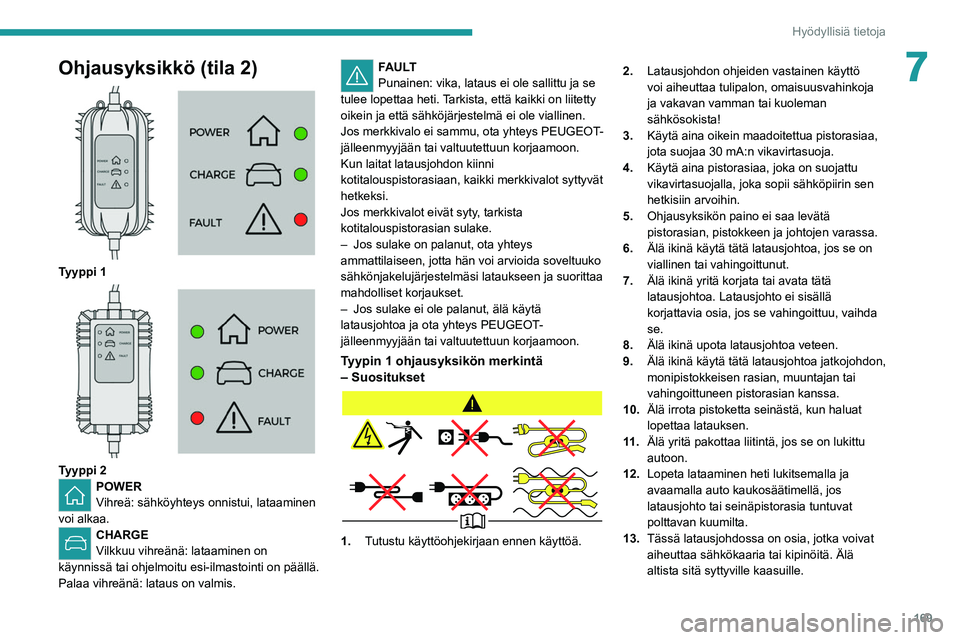

Page 171 of 292

169
Hyödyllisiä tietoja
7Ohjausyksikkö (tila 2)
Tyyppi 1
Tyyppi 2POWER
Vihreä: sähköyhteys onnistui, lataaminen
voi alkaa.
CHARGE
Vilkkuu vihreänä: lataaminen on
käynnissä tai ohjelmoitu esi-ilmastointi on päällä.
Palaa vihreänä: lataus on valmis.
FAULT
Punainen: vika, lataus ei ole sallittu ja se
tulee lopettaa heti. Tarkista, että kaikki on liitetty
oikein ja että sähköjärjestelmä ei ole viallinen.
Jos merkkivalo ei sammu, ota yhteys PEUGEOT-
jälleenmyyjään tai valtuutettuun korjaamoon.
Kun laitat latausjohdon kiinni
kotitalouspistorasiaan, kaikki merkkivalot syttyvät
hetkeksi.
Jos merkkivalot eivät syty, tarkista
kotitalouspistorasian sulake.
–
Jos sulake on palanut, ota yhteys
ammattilaiseen, jotta hän voi arvioida soveltuuko
sähkönjakelujärjestelmäsi lataukseen ja suorittaa
mahdolliset korjaukset.
–
Jos sulake ei ole palanut, älä käytä
latausjohtoa ja ota yhteys PEUGEOT
-
jälleenmyyjään tai valtuutettuun korjaamoon.
Tyypin 1 ohjausyksikön merkintä
– Suositukset
1. Tutustu käyttöohjekirjaan ennen käyttöä. 2.
Latausjohdon ohjeiden vastainen käyttö
voi aiheuttaa tulipalon, omaisuusvahinkoja
ja vakavan vamman tai kuoleman
sähkösokista!
3. Käytä aina oikein maadoitettua pistorasiaa,
jota suojaa 30 mA:n vikavirtasuoja.
4. Käytä aina pistorasiaa, joka on suojattu
vikavirtasuojalla, joka sopii sähköpiirin sen
hetkisiin arvoihin.
5. Ohjausyksikön paino ei saa levätä
pistorasian, pistokkeen ja johtojen varassa.
6. Älä ikinä käytä tätä latausjohtoa, jos se on
viallinen tai vahingoittunut.
7. Älä ikinä yritä korjata tai avata tätä
latausjohtoa. Latausjohto ei sisällä
korjattavia osia, jos se vahingoittuu, vaihda
se.
8. Älä ikinä upota latausjohtoa veteen.
9. Älä ikinä käytä tätä latausjohtoa jatkojohdon,
monipistokkeisen rasian, muuntajan tai
vahingoittuneen pistorasian kanssa.
10. Älä irrota pistoketta seinästä, kun haluat
lopettaa latauksen.
11 . Älä yritä pakottaa liitintä, jos se on lukittu
autoon.
12. Lopeta lataaminen heti lukitsemalla ja
avaamalla auto kaukosäätimellä, jos
latausjohto tai seinäpistorasia tuntuvat
polttavan kuumilta.
13. Tässä latausjohdossa on osia, jotka voivat
aiheuttaa sähkökaaria tai kipinöitä. Älä
altista sitä syttyville kaasuille.

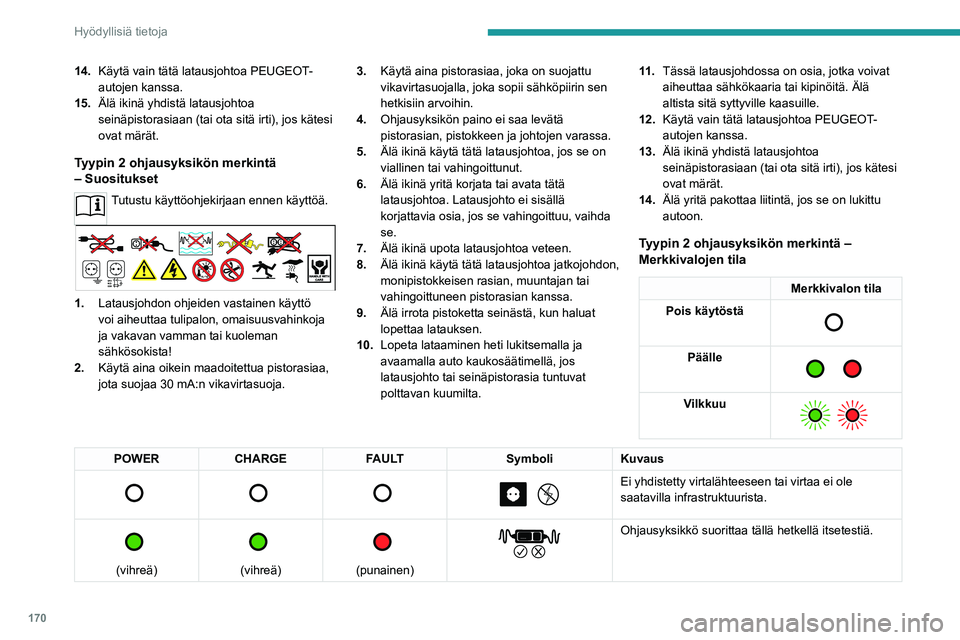

Page 172 of 292

170
Hyödyllisiä tietoja
14.Käytä vain tätä latausjohtoa PEUGEOT-
autojen kanssa.
15. Älä ikinä yhdistä latausjohtoa
seinäpistorasiaan (tai ota sitä irti), jos kätesi
ovat märät.
Tyypin 2 ohjausyksikön merkintä
– Suositukset
Tutustu käyttöohjekirjaan ennen käyttöä.
1.Latausjohdon ohjeiden vastainen käyttö
voi aiheuttaa tulipalon, omaisuusvahinkoja
ja vakavan vamman tai kuoleman
sähkösokista!
2. Käytä aina oikein maadoitettua pistorasiaa,
jota suojaa 30 mA:n vikavirtasuoja. 3.
Käytä aina pistorasiaa, joka on suojattu
vikavirtasuojalla, joka sopii sähköpiirin sen
hetkisiin arvoihin.
4. Ohjausyksikön paino ei saa levätä
pistorasian, pistokkeen ja johtojen varassa.
5. Älä ikinä käytä tätä latausjohtoa, jos se on
viallinen tai vahingoittunut.
6. Älä ikinä yritä korjata tai avata tätä
latausjohtoa. Latausjohto ei sisällä
korjattavia osia, jos se vahingoittuu, vaihda
se.
7. Älä ikinä upota latausjohtoa veteen.
8. Älä ikinä käytä tätä latausjohtoa jatkojohdon,
monipistokkeisen rasian, muuntajan tai
vahingoittuneen pistorasian kanssa.
9. Älä irrota pistoketta seinästä, kun haluat
lopettaa latauksen.
10. Lopeta lataaminen heti lukitsemalla ja
avaamalla auto kaukosäätimellä, jos
latausjohto tai seinäpistorasia tuntuvat
polttavan kuumilta. 11 .
Tässä latausjohdossa on osia, jotka voivat
aiheuttaa sähkökaaria tai kipinöitä. Älä
altista sitä syttyville kaasuille.
12. Käytä vain tätä latausjohtoa PEUGEOT-
autojen kanssa.
13. Älä ikinä yhdistä latausjohtoa
seinäpistorasiaan (tai ota sitä irti), jos kätesi
ovat märät.
14. Älä yritä pakottaa liitintä, jos se on lukittu
autoon.
Tyypin 2 ohjausyksikön merkintä –
Merkkivalojen tila
Merkkivalon tila
Pois käytöstä
Päälle
Vilkkuu
POWER CHARGE FAULT SymboliKuvaus
Ei yhdistetty virtalähteeseen tai virtaa ei ole
saatavilla infrastruktuurista.
(vihreä)
(vihreä)
(punainen)
Ohjausyksikkö suorittaa tällä hetkellä itsetestiä.

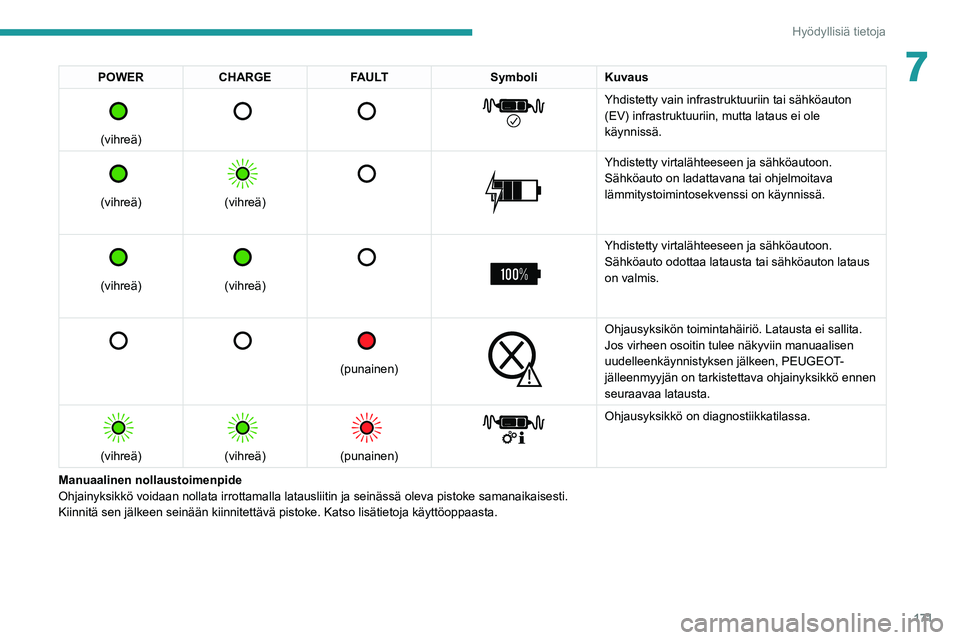

Page 173 of 292
171
Hyödyllisiä tietoja
7POWERCHARGE FAULT SymboliKuvaus
(vihreä)
Yhdistetty vain infrastruktuuriin tai sähköauton
(EV) infrastruktuuriin, mutta lataus ei ole
käynnissä.
(vihreä)
(vihreä)
Yhdistetty virtalähteeseen ja sähköautoon.
Sähköauto on ladattavana tai ohjelmoitava
lämmitystoimintosekvenssi on käynnissä.
(vihreä)
(vihreä)
Yhdistetty virtalähteeseen ja sähköautoon.
Sähköauto odottaa latausta tai sähköauton lataus
on valmis.
(punainen)
Ohjausyksikön toimintahäiriö. Latausta ei sallita.
Jos virheen osoitin tulee näkyviin manuaalisen
uudelleenkäynnistyksen jälkeen, PEUGEOT-
jälleenmyyjän on tarkistettava ohjainyksikkö ennen
seuraavaa latausta.
(vihreä)
(vihreä)
(punainen)
Ohjausyksikkö on diagnostiikkatilassa.
Manuaalinen nollaustoimenpide
Ohjainyksikkö voidaan nollata irrottamalla latausliitin ja seinäss\
ä oleva pistoke samanaikaisesti.
Kiinnitä sen jälkeen seinään kiinnitettävä pistoke. Ka\
tso lisätietoja käyttöoppaasta.

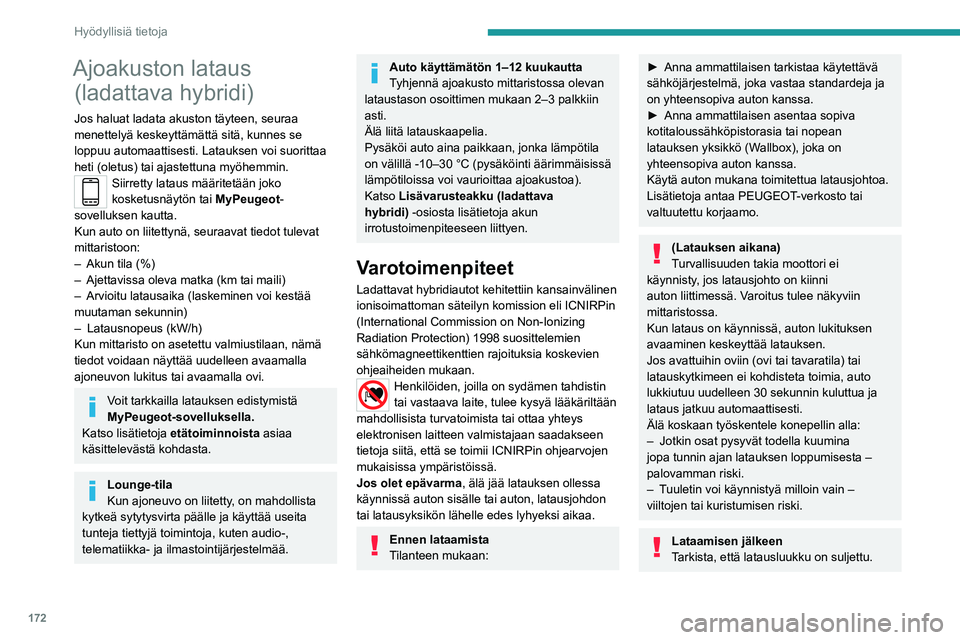

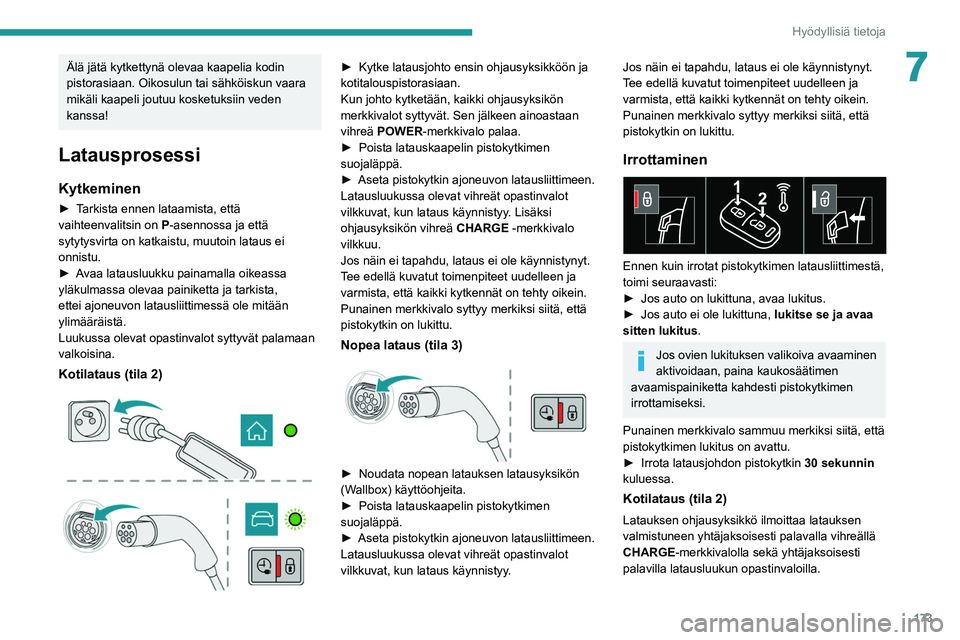

Page 174 of 292

172
Hyödyllisiä tietoja
Älä jätä kytkettynä olevaa kaapelia kodin
pistorasiaan. Oikosulun tai sähköiskun vaara
mikäli kaapeli joutuu kosketuksiin veden
kanssa!
Latausprosessi
Kytkeminen
► Tarkista ennen lataamista, että
vaihteenvalitsin on P-asennossa ja että
sytytysvirta on katkaistu, muutoin lataus ei
onnistu.
► Avaa latausluukku painamalla oikeassa
yläkulmassa olevaa painiketta ja tarkista,
ettei ajoneuvon latausliittimessä ole mitään
ylimääräistä.
Luukussa olevat opastinvalot syttyvät palamaan
valkoisina.
Kotilataus (tila 2)
Ajoakuston lataus (ladattava hybridi)
Jos haluat ladata akuston täyteen, seuraa
menettelyä keskeyttämättä sitä, kunnes se
loppuu automaattisesti. Latauksen voi suorittaa
heti (oletus) tai ajastettuna myöhemmin.
Siirretty lataus määritetään joko
kosketusnäytön tai
MyPeugeot-
sovelluksen kautta.
Kun auto on liitettynä, seuraavat tiedot tulevat
mittaristoon:
–
Akun tila (%)
–
Ajettavissa oleva matka (km tai maili)
–
Arvioitu latausaika (laskeminen voi kestää
muutaman sekunnin)
–
Latausnopeus (kW/h)
Kun mittaristo on asetettu valmiustilaan, nämä
tiedot voidaan näyttää uudelleen avaamalla
ajoneuvon lukitus tai avaamalla ovi.
Voit tarkkailla latauksen edistymistä
MyPeugeot-sovelluksella.
Katso lisätietoja etätoiminnoista asiaa
käsittelevästä kohdasta.
Lounge-tila
Kun ajoneuvo on liitetty, on mahdollista
kytkeä sytytysvirta päälle ja käyttää useita
tunteja tiettyjä toimintoja, kuten audio-,
telematiikka- ja ilmastointijärjestelmää.
Auto käyttämätön 1–12 kuukautta
Tyhjennä ajoakusto mittaristossa olevan
lataustason osoittimen mukaan 2–3 palkkiin
asti.
Älä liitä latauskaapelia.
Pysäköi auto aina paikkaan, jonka lämpötila
on välillä -10–30 °C (pysäköinti äärimmäisissä
lämpötiloissa voi vaurioittaa ajoakustoa).
Katso Lisävarusteakku (ladattava
hybridi) -osiosta lisätietoja akun
irrotustoimenpiteeseen liittyen.
Varotoimenpiteet
Ladattavat hybridiautot kehitettiin kansainvälinen
ionisoimattoman säteilyn komission eli ICNIRPin
(International Commission on Non-Ionizing
Radiation Protection) 1998 suosittelemien
sähkömagneettikenttien rajoituksia koskevien
ohjeaiheiden mukaan.
Henkilöiden, joilla on sydämen tahdistin
tai vastaava laite, tulee kysyä lääkäriltään
mahdollisista turvatoimista tai ottaa yhteys
elektronisen laitteen valmistajaan saadakseen
tietoja siitä, että se toimii ICNIRPin ohjearvojen
mukaisissa ympäristöissä.
Jos olet epävarma , älä jää latauksen ollessa
käynnissä auton sisälle tai auton, latausjohdon
tai latausyksikön lähelle edes lyhyeksi aikaa.
Ennen lataamista
Tilanteen mukaan:
► Anna ammattilaisen tarkistaa käytettävä sähköjärjestelmä, joka vastaa standardeja ja
on yhteensopiva auton kanssa.
►
Anna ammattilaisen asentaa sopiva
kotitaloussähköpistorasia tai nopean
latauksen yksikkö (W
allbox), joka on
yhteensopiva auton kanssa.
Käytä auton mukana toimitettua latausjohtoa.
Lisätietoja antaa PEUGEOT-verkosto tai
valtuutettu korjaamo.
(Latauksen aikana)
Turvallisuuden takia moottori ei
käynnisty, jos latausjohto on kiinni
auton liittimessä. Varoitus tulee näkyviin
mittaristossa.
Kun lataus on käynnissä, auton lukituksen
avaaminen keskeyttää latauksen.
Jos avattuihin oviin (ovi tai tavaratila) tai
latauskytkimeen ei kohdisteta toimia, auto
lukkiutuu uudelleen 30 sekunnin kuluttua ja
lataus jatkuu automaattisesti.
Älä koskaan työskentele konepellin alla:
–
Jotkin osat pysyvät todella kuumina
jopa tunnin ajan latauksen loppumisesta –
palovamman riski.
–
T
uuletin voi käynnistyä milloin vain –
viiltojen tai kuristumisen riski.
Lataamisen jälkeen
Tarkista, että latausluukku on suljettu.
Page 175 of 292

173
Hyödyllisiä tietoja
7Älä jätä kytkettynä olevaa kaapelia kodin
pistorasiaan. Oikosulun tai sähköiskun vaara
mikäli kaapeli joutuu kosketuksiin veden
kanssa!
Latausprosessi
Kytkeminen
► Tarkista ennen lataamista, että
vaihteenvalitsin on P -asennossa ja että
sytytysvirta on katkaistu, muutoin lataus ei
onnistu.
► Avaa
latausluukku painamalla oikeassa
yläkulmassa olevaa painiketta ja tarkista,
ettei ajoneuvon latausliittimessä ole mitään
ylimääräistä.
Luukussa olevat opastinvalot syttyvät palamaan
valkoisina.
Kotilataus (tila 2)
► Kytke latausjohto ensin ohjausyksikköön ja kotitalouspistorasiaan.
Kun johto kytketään, kaikki ohjausyksikön
merkkivalot syttyvät. Sen jälkeen ainoastaan
vihreä POWER-merkkivalo palaa.
► Poista
latauskaapelin pistokytkimen
suojaläppä.
►
Aseta pistokytkin ajoneuvon latausliittimeen.
Latausluukussa olevat vihreät opastinvalot
vilkkuvat, kun lataus käynnistyy. Lisäksi
ohjausyksikön vihreä
CHARGE
-merkkivalo
vilkkuu.
Jos näin ei tapahdu, lataus ei ole käynnistynyt.
Tee edellä kuvatut toimenpiteet uudelleen ja
varmista, että kaikki kytkennät on tehty oikein.
Punainen merkkivalo syttyy merkiksi siitä, että
pistokytkin on lukittu.
Nopea lataus (tila 3)
► Noudata nopean latauksen latausyksikön (W allbox) käyttöohjeita.
► Poista
latauskaapelin pistokytkimen
suojaläppä.
►
Aseta pistokytkin ajoneuvon latausliittimeen.
Latausluukussa olevat vihreät opastinvalot
vilkkuvat, kun lataus käynnistyy.
Jos näin ei tapahdu, lataus ei ole käynnistynyt.
Tee edellä kuvatut toimenpiteet uudelleen ja
varmista, että kaikki kytkennät on tehty oikein.
Punainen merkkivalo syttyy merkiksi siitä, että
pistokytkin on lukittu.
Irrottaminen
Ennen kuin irrotat pistokytkimen latausliittimestä,
toimi seuraavasti:
► Jos
auto on lukittuna, avaa lukitus.
► Jos
auto ei ole lukittuna,
lukitse se ja avaa
sitten lukitus .
Jos ovien lukituksen valikoiva avaaminen
aktivoidaan, paina kaukosäätimen
avaamispainiketta kahdesti pistokytkimen
irrottamiseksi.
Punainen merkkivalo sammuu merkiksi siitä, että
pistokytkimen lukitus on avattu.
► Irrota
latausjohdon pistokytkin
30 sekunnin
kuluessa.
Kotilataus (tila 2)
Latauksen ohjausyksikkö ilmoittaa latauksen
valmistuneen yhtäjaksoisesti palavalla vihreällä
CHARGE-merkkivalolla sekä yhtäjaksoisesti
palavilla latausluukun opastinvaloilla.
Page 176 of 292

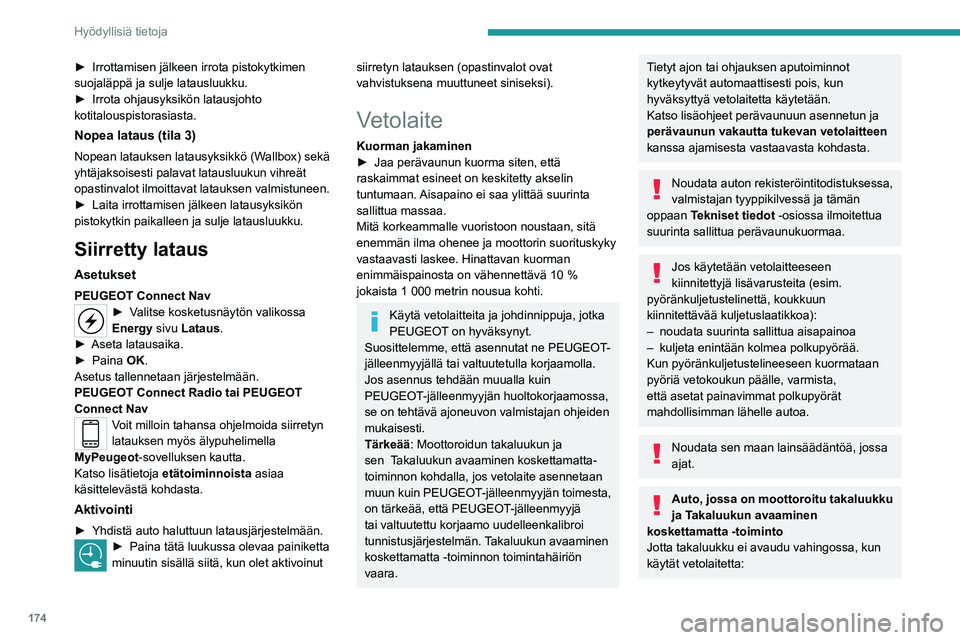

174
Hyödyllisiä tietoja
– Kytke tämä toiminto etukäteen pois
käytöstä auton asetusvalikosta.
– Tai vie elektroninen avain pois
tunnistusalueelta, kun takaluukku on suljettu.
Ilman työkaluja irrotettava
vetolaite
Esittely
Tämän alkuperäisen vetolaitteen asentamisessa
ja irrottamisessa ei tarvita työkaluja.
1. Kiinnitysalusta
2. Suojatulppa
3. Kytkentäliitin
4. Varmuusrengas
5. Irrotettava vetokoukku
6. Lukitus-/avauspyörä
7. Avaimellinen turvalukko
8. Tarra, jossa on tärkeimmät viitteet
► Irrottamisen jälkeen irrota pistokytkimen suojaläppä ja sulje latausluukku.
►
Irrota ohjausyksikön latausjohto
kotitalouspistorasiasta.
Nopea lataus (tila 3)
Nopean latauksen latausyksikkö (Wallbox) sekä
yhtäjaksoisesti palavat latausluukun vihreät
opastinvalot ilmoittavat latauksen valmistuneen.
► Laita
irrottamisen jälkeen latausyksikön
pistokytkin paikalleen ja sulje latausluukku.
Siirretty lataus
Asetukset
PEUGEOT Connect Nav► Valitse kosketusnäytön valikossa Energy sivu Lataus.
► Aseta
latausaika.
► Paina
OK.
Asetus tallennetaan järjestelmään.
PEUGEOT Connect Radio tai PEUGEOT
Connect Nav
Voit milloin tahansa ohjelmoida siirretyn
latauksen myös älypuhelimella
MyPeugeot-sovelluksen kautta.
Katso lisätietoja etätoiminnoista asiaa
käsittelevästä kohdasta.
Aktivointi
► Yhdistä auto haluttuun latausjärjestelmään.► Paina tätä luukussa olevaa painiketta minuutin sisällä siitä, kun olet aktivoinut
siirretyn latauksen (opastinvalot ovat
vahvistuksena muuttuneet siniseksi).
Vetolaite
Kuorman jakaminen
► Jaa perävaunun kuorma siten, että
raskaimmat esineet on keskitetty akselin
tuntumaan. Aisapaino ei saa ylittää suurinta
sallittua massaa.
Mitä korkeammalle vuoristoon noustaan, sitä
enemmän ilma ohenee ja moottorin suorituskyky
vastaavasti laskee. Hinattavan kuorman
enimmäispainosta on vähennettävä 10 %
jokaista 1
000 metrin nousua kohti.
Käytä vetolaitteita ja johdinnippuja, jotka
PEUGEOT on hyväksynyt.
Suosittelemme, että asennutat ne PEUGEOT-
jälleenmyyjällä tai valtuutetulla korjaamolla.
Jos asennus tehdään muualla kuin
PEUGEOT-jälleenmyyjän huoltokorjaamossa,
se on tehtävä ajoneuvon valmistajan ohjeiden
mukaisesti.
Tärkeää : Moottoroidun takaluukun ja
sen
T
akaluukun avaaminen koskettamatta-
toiminnon kohdalla, jos vetolaite asennetaan
muun kuin PEUGEOT-jälleenmyyjän toimesta,
on tärkeää, että PEUGEOT-jälleenmyyjä
tai valtuutettu korjaamo uudelleenkalibroi
tunnistusjärjestelmän. Takaluukun avaaminen
koskettamatta
-toiminnon toimintahäiriön
vaara.
Tietyt ajon tai ohjauksen aputoiminnot
kytkeytyvät automaattisesti pois, kun
hyväksyttyä vetolaitetta käytetään.
Katso lisäohjeet perävaunuun asennetun ja
perävaunun vakautta tukevan vetolaitteen
kanssa ajamisesta vastaavasta kohdasta.
Noudata auton rekisteröintitodistuksessa,
valmistajan tyyppikilvessä ja tämän
oppaan Tekniset tiedot -osiossa ilmoitettua
suurinta sallittua perävaunukuormaa.
Jos käytetään vetolaitteeseen
kiinnitettyjä lisävarusteita (esim.
pyöränkuljetustelinettä, koukkuun
kiinnitettävää kuljetuslaatikkoa):
–
noudata suurinta sallittua aisapainoa
–
kuljeta enintään kolmea polkupyörää.
Kun pyöränkuljetustelineeseen kuormataan
pyöriä vetokoukun päälle, varmista,
että asetat painavimmat polkupyörät
mahdollisimman lähelle autoa.
Noudata sen maan lainsäädäntöä, jossa
ajat.
Auto, jossa on moottoroitu takaluukku
ja Takaluukun avaaminen
koskettamatta -toiminto
Jotta takaluukku ei avaudu vahingossa, kun
käytät vetolaitetta:
