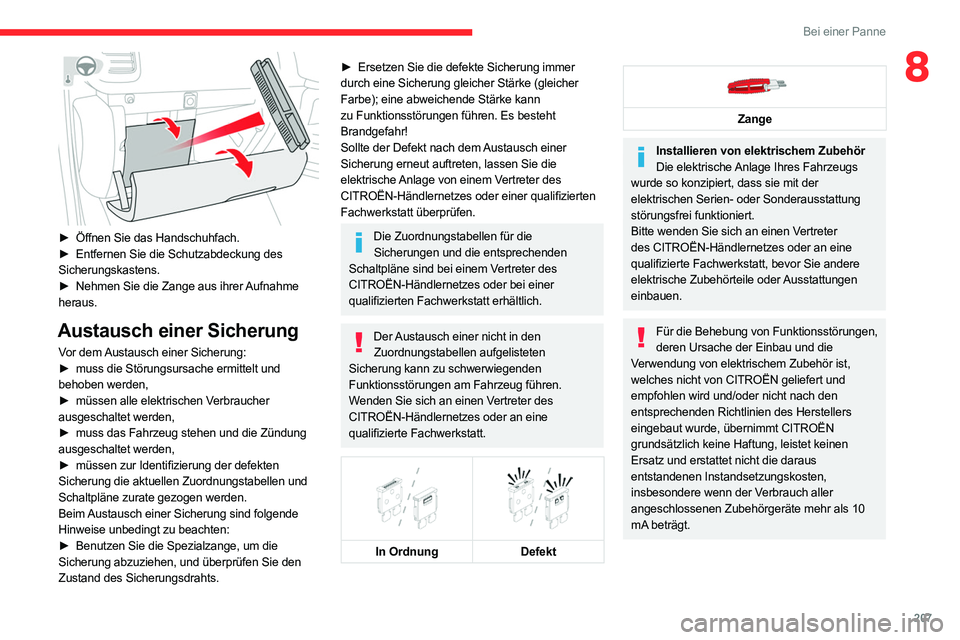

207
Bei einer Panne
8

► Öffnen Sie das Handschuhfach.
► Entfernen Sie die Schutzabdeckung des
Sicherungskastens.
►

Nehmen Sie die Zange aus ihrer
Aufnahme
heraus.
Austausch einer Sicherung
Vor dem Austausch einer Sicherung:
► muss die Störungsursache ermittelt und
behoben werden,
►

müssen alle elektrischen V
erbraucher
ausgeschaltet werden,
►

muss das Fahrzeug stehen und die Zündung

ausgeschaltet werden,
►

müssen zur Identifizierung der defekten

Sicherung die aktuellen Zuordnungstabellen und
Schaltpläne zurate gezogen werden.
Beim Austausch einer Sicherung sind folgende
Hinweise unbedingt zu beachten:
►

Benutzen Sie die Spezialzange, um die

Sicherung abzuziehen, und überprüfen Sie den
Zustand des Sicherungsdrahts.
► Ersetzen Sie die defekte Sicherung immer
durch eine Sicherung gleicher Stärke (gleicher
Farbe); eine abweichende Stärke kann
zu Funktionsstörungen führen. Es besteht
Brandgefahr!
Sollte der Defekt nach dem Austausch einer
Sicherung erneut auftreten, lassen Sie die
elektrische Anlage von einem Vertreter des
CITROËN-Händlernetzes oder einer qualifizierten
Fachwerkstatt überprüfen.
Die Zuordnungstabellen für die Sicherungen und die entsprechenden
Schaltpläne sind bei einem Vertreter des
CITROËN-Händlernetzes oder bei einer
qualifizierten Fachwerkstatt erhältlich.
Der Austausch einer nicht in den Zuordnungstabellen aufgelisteten
Sicherung kann zu schwerwiegenden
Funktionsstörungen am Fahrzeug führen.
Wenden Sie sich an einen Vertreter des
CITROËN-Händlernetzes oder an eine
qualifizierte Fachwerkstatt.


In Ordnung
Defekt


Zange
Installieren von elektrischem Zubehör
Die elektrische Anlage Ihres Fahrzeugs
wurde so konzipiert, dass sie mit der
elektrischen Serien- oder Sonderausstattung
störungsfrei funktioniert.
Bitte wenden Sie sich an einen Vertreter
des CITROËN-Händlernetzes oder an eine
qualifizierte Fachwerkstatt, bevor Sie andere
elektrische Zubehörteile oder Ausstattungen
einbauen.
Für die Behebung von Funktionsstörungen, deren Ursache der Einbau und die
Verwendung von elektrischem Zubehör ist,
welches nicht von CITROËN geliefert und
empfohlen wird und/oder nicht nach den
entsprechenden Richtlinien des Herstellers
eingebaut wurde, übernimmt CITROËN
grundsätzlich keine Haftung, leistet keinen
Ersatz und erstattet nicht die daraus
entstandenen Instandsetzungskosten,
insbesondere wenn der Verbrauch aller
angeschlossenen Zubehörgeräte mehr als 10
mA beträgt.

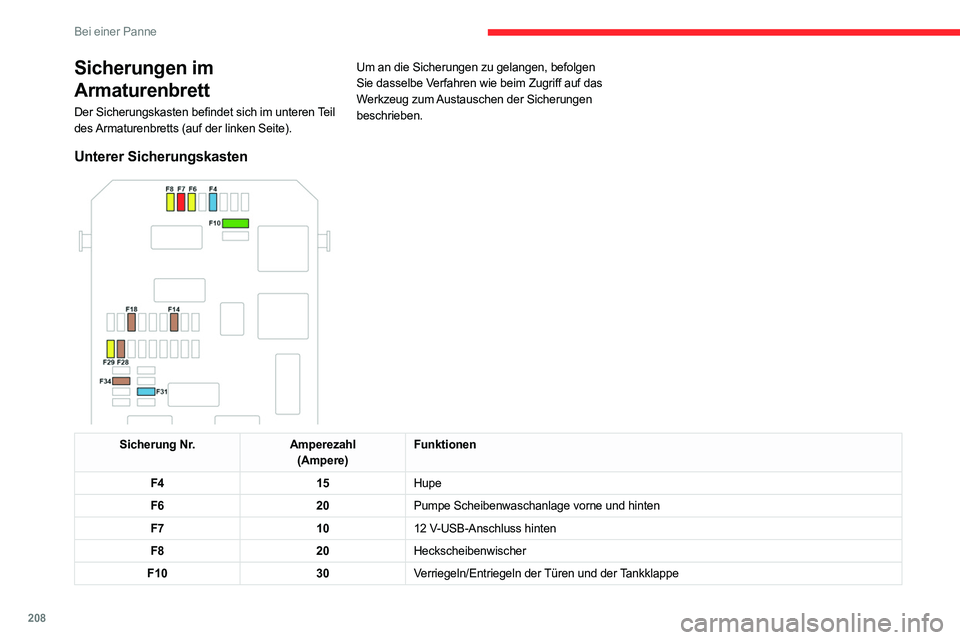

208
Bei einer Panne
Sicherungen im
Armaturenbrett
Der Sicherungskasten befindet sich im unteren Teil
des Armaturenbretts (auf der linken Seite).Um an die Sicherungen zu gelangen, befolgen
Sie dasselbe Verfahren wie beim Zugriff auf das
Werkzeug zum Austauschen der Sicherungen
beschrieben.
Unterer Sicherungskasten

Sicherung Nr.
Amperezahl
(Ampere) Funktionen
F4 15Hupe
F6 20Pumpe Scheibenwaschanlage vorne und hinten
F7 1012
V-USB-Anschluss hinten
F8 20Heckscheibenwischer
F10 30Verriegeln/Entriegeln der Türen und der Tankklappe
Sicherung Nr. Amperezahl
(Ampere) Funktionen
F14 5Alarmanlage
F18 5Stromversorgung Anhänger
F28 5Alarmanlage (Sirene), Fernbedienungsempfänger Zusatzheizung/Belü\
ftung
F29 20Touchscreen (CITROËN Connect Radio oder CITROËN Connect Nav).
F31 10Zigarettenanzünder/12 V-Anschluss für Zubehör vorne
F34 5Induktive Smartphone-Ladestation
Sicherungskasten oben

Sicherung Nr. Amperezahl
(Ampere) Funktionen
F2 10Beheizbare Außenspiegel
F3 40Elektrischer Fensterheber mit Impulsschaltung hinten
F5 40Elektrischer Fensterheber mit Impulsschaltung vorne
F6 1512 V-Anschluss im Kofferraum
F7 30Sitzheizung vorne

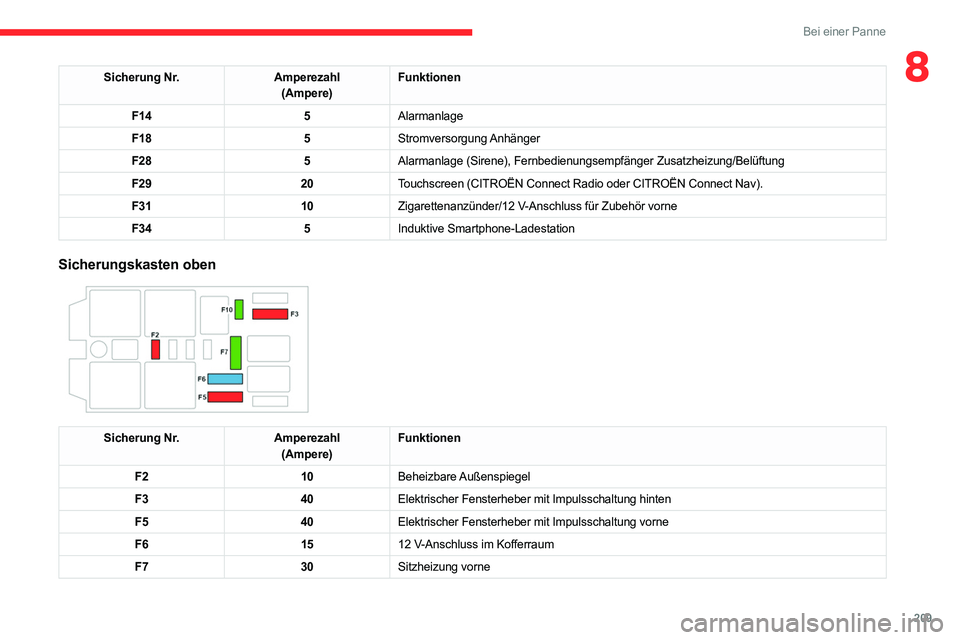

209
Bei einer Panne
8Sicherung Nr.Amperezahl
(Ampere) Funktionen
F14 5Alarmanlage
F18 5Stromversorgung Anhänger
F28 5Alarmanlage (Sirene), Fernbedienungsempfänger Zusatzheizung/Belü\
ftung
F29 20Touchscreen (CITROËN Connect Radio oder CITROËN Connect Nav).
F31 10Zigarettenanzünder/12
V-Anschluss für Zubehör vorne
F34 5Induktive Smartphone-Ladestation
Sicherungskasten oben

Sicherung Nr. Amperezahl
(Ampere) Funktionen
F2 10Beheizbare Außenspiegel
F3 40Elektrischer Fensterheber mit Impulsschaltung hinten
F5 40Elektrischer Fensterheber mit Impulsschaltung vorne
F6 1512
V-Anschluss im Kofferraum
F7 30Sitzheizung vorne

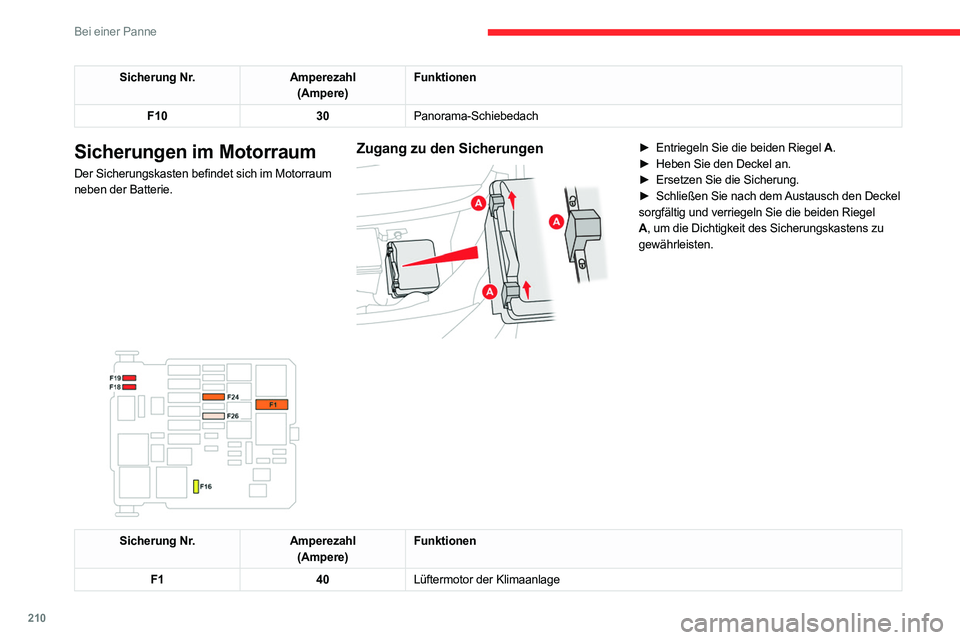

210
Bei einer Panne
Sicherung Nr.Amperezahl
(Ampere) Funktionen
F10 30Panorama-Schiebedach
Sicherungen im Motorraum
Der Sicherungskasten befindet sich im Motorraum
neben der Batterie.
Zugang zu den Sicherungen

► Entriegeln Sie die beiden Riegel A.
► Heben Sie den Deckel an.
►

Ersetzen Sie die Sicherung.
►


Schließen Sie nach dem
Austausch den Deckel
sorgfältig und verriegeln Sie die beiden Riegel
A , um die Dichtigkeit des Sicherungskastens zu
gewährleisten.


Sicherung Nr. Amperezahl
(Ampere) Funktionen
F1 40Lüftermotor der Klimaanlage
12V-Batterie
Anleitung zum Starten des Motors mit einer
anderen Batterie oder zum Aufladen einer
entladenen Batterie.
Bleihaltige Starterbatterien
Diese Batterien enthalten schädliche
Substanzen (Schwefelsäure und Blei).
Sie müssen entsprechend den gesetzlichen
Vorschriften entsorgt werden und gehören auf
keinen Fall in den Hausmüll.
Geben Sie verbrauchte Batterien an einer dafür
vorgesehenen Sammelstelle ab.
Schützen Sie Augen und Gesicht, bevor Sie mit den Arbeiten an der Batterie
beginnen.
Arbeiten an der Batterie müssen in einem
gut belüfteten Bereich in großem Abstand
von offenem Feuer oder Funkenquellen

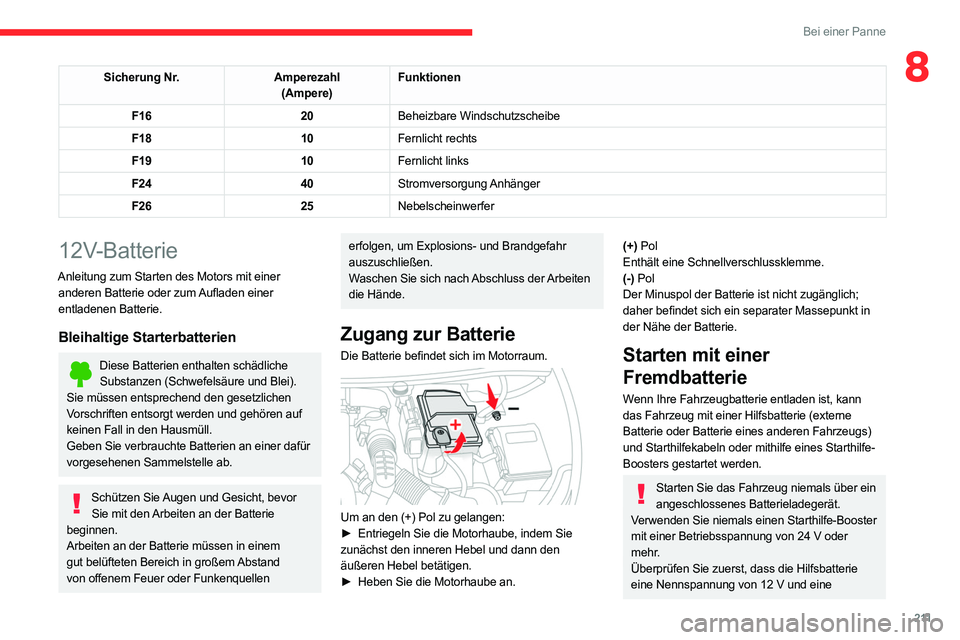

2 11
Bei einer Panne
8Sicherung Nr.Amperezahl
(Ampere) Funktionen
F16 20Beheizbare Windschutzscheibe
F18 10Fernlicht rechts
F19 10Fernlicht links
F24 40Stromversorgung Anhänger
F26 25Nebelscheinwerfer
12V-Batterie
Anleitung zum Starten des Motors mit einer
anderen Batterie oder zum Aufladen einer
entladenen Batterie.
Bleihaltige Starterbatterien
Diese Batterien enthalten schädliche
Substanzen (Schwefelsäure und Blei).
Sie müssen entsprechend den gesetzlichen
Vorschriften entsorgt werden und gehören auf
keinen Fall in den Hausmüll.
Geben Sie verbrauchte Batterien an einer dafür
vorgesehenen Sammelstelle ab.
Schützen Sie Augen und Gesicht, bevor Sie mit den Arbeiten an der Batterie
beginnen.
Arbeiten an der Batterie müssen in einem
gut belüfteten Bereich in großem Abstand
von offenem Feuer oder Funkenquellen
erfolgen, um Explosions- und Brandgefahr
auszuschließen.
Waschen Sie sich nach Abschluss der Arbeiten
die Hände.
Zugang zur Batterie
Die Batterie befindet sich im Motorraum.

Um an den (+) Pol zu gelangen:
► Entriegeln Sie die Motorhaube, indem Sie
zunächst den inneren Hebel und dann den
äußeren Hebel betätigen.
►

Heben Sie die Motorhaube an.
(+) Pol
Enthält eine Schnellverschlussklemme.
(-) Pol
Der Minuspol der Batterie ist nicht zugänglich;
daher befindet sich ein separater Massepunkt in
der Nähe der Batterie.
Starten mit einer
Fremdbatterie
Wenn Ihre Fahrzeugbatterie entladen ist, kann
das Fahrzeug mit einer Hilfsbatterie (externe
Batterie oder Batterie eines anderen Fahrzeugs)
und Starthilfekabeln oder mithilfe eines Starthilfe-
Boosters gestartet werden.
Starten Sie das Fahrzeug niemals über ein angeschlossenes Batterieladegerät.
Verwenden Sie niemals einen Starthilfe-Booster
mit einer Betriebsspannung von 24
V oder
mehr.
Überprüfen Sie zuerst, dass die Hilfsbatterie
eine Nennspannung von 12
V und eine

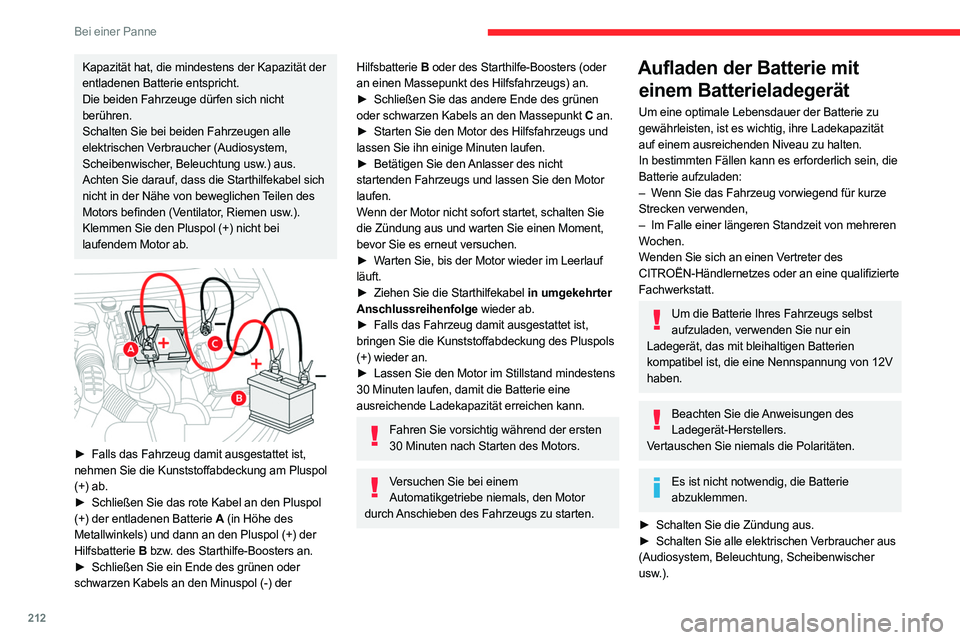

212
Bei einer Panne
Kapazität hat, die mindestens der Kapazität der
entladenen Batterie entspricht.
Die beiden Fahrzeuge dürfen sich nicht
berühren.
Schalten Sie bei beiden Fahrzeugen alle
elektrischen Verbraucher (Audiosystem,
Scheibenwischer, Beleuchtung usw.) aus.
Achten Sie darauf, dass die Starthilfekabel sich
nicht in der Nähe von beweglichen Teilen des
Motors befinden (Ventilator, Riemen usw.).
Klemmen Sie den Pluspol (+) nicht bei
laufendem Motor ab.


► Falls das Fahrzeug damit ausgestattet ist,
nehmen Sie die Kunststoffabdeckung am Pluspol
(+) ab.
►

Schließen Sie das rote Kabel an den Pluspol

(+) der entladenen Batterie A (in Höhe des
Metallwinkels) und dann an den Pluspol (+) der
Hilfsbatterie B bzw. des Starthilfe-Boosters an.
►

Schließen Sie ein Ende des grünen oder

schwarzen Kabels an den Minuspol (-) der
Hilfsbatterie B oder des Starthilfe-Boosters (oder
an einen Massepunkt des Hilfsfahrzeugs) an.
►

Schließen Sie das andere Ende des grünen

oder schwarzen Kabels an den Massepunkt C an.
►

Starten Sie den Motor des Hilfsfahrzeugs und

lassen Sie ihn einige Minuten laufen.
►

Betätigen Sie den
Anlasser des nicht
startenden Fahrzeugs und lassen Sie den Motor
laufen.
Wenn der Motor nicht sofort startet, schalten Sie
die Zündung aus und warten Sie einen Moment,
bevor Sie es erneut versuchen.
►

W
arten Sie, bis der Motor wieder im Leerlauf
läuft.
►

Ziehen Sie die Starthilfekabel
in umgekehrter
Anschlussreihenfolge wieder ab.
►

Falls das Fahrzeug damit ausgestattet ist,

bringen Sie die Kunststoffabdeckung des Pluspols
(+) wieder an.
►

Lassen Sie den Motor im Stillstand mindestens

30 Minuten laufen, damit die Batterie eine
ausreichende Ladekapazität erreichen kann.
Fahren Sie vorsichtig während der ersten 30 Minuten nach Starten des Motors.
Versuchen Sie bei einem Automatikgetriebe niemals, den Motor
durch Anschieben des Fahrzeugs zu starten.
Aufladen der Batterie mit einem Batterieladegerät
Um eine optimale Lebensdauer der Batterie zu
gewährleisten, ist es wichtig, ihre Ladekapazität
auf einem ausreichenden Niveau zu halten.
In bestimmten Fällen kann es erforderlich sein, die
Batterie aufzuladen:
–

W
enn Sie das Fahrzeug vorwiegend für kurze
Strecken verwenden,
–

Im Falle einer längeren Standzeit von mehreren

Wochen.
Wenden Sie sich an einen Vertreter des
CITROËN-Händlernetzes oder an eine qualifizierte
Fachwerkstatt.
Um die Batterie Ihres Fahrzeugs selbst aufzuladen, verwenden Sie nur ein
Ladegerät, das mit bleihaltigen Batterien
kompatibel ist, die eine Nennspannung von 12V
haben.
Beachten Sie die Anweisungen des Ladegerät-Herstellers.
Vertauschen Sie niemals die Polaritäten.
Es ist nicht notwendig, die Batterie abzuklemmen.
►

Schalten Sie die Zündung aus.
►


Schalten Sie alle elektrischen V
erbraucher aus
(Audiosystem, Beleuchtung, Scheibenwischer
usw.).


► Schalten Sie das Ladegerät B aus, bevor Sie
die Kabel an die Batterie anschließen, um jeden
gefährlichen Funken zu vermeiden.
► Überprüfen Sie den einwandfreien Zustand der
Kabel des Ladegeräts.
► Falls das Fahrzeug damit ausgestattet ist,
nehmen Sie die Kunststoffabdeckung am Pluspol
(+) ab.
► Schließen Sie die Kabel des Ladegeräts B wie
folgt an: • das rote Pluskabel (+) an den Pluspol (+) der
Batterie A,
• das schwarze Minuskabel (-) an den
Massepunkt C des Fahrzeugs.
► Schalten Sie am Ende des Ladevorgangs
das Ladegerät B ab, bevor Sie die Kabel von der
Batterie A trennen.
Bei Vorhandensein dieses Aufklebers ist
ausschließlich ein 12 V-Ladegerät zu
verwenden, um irreparable Schäden an den

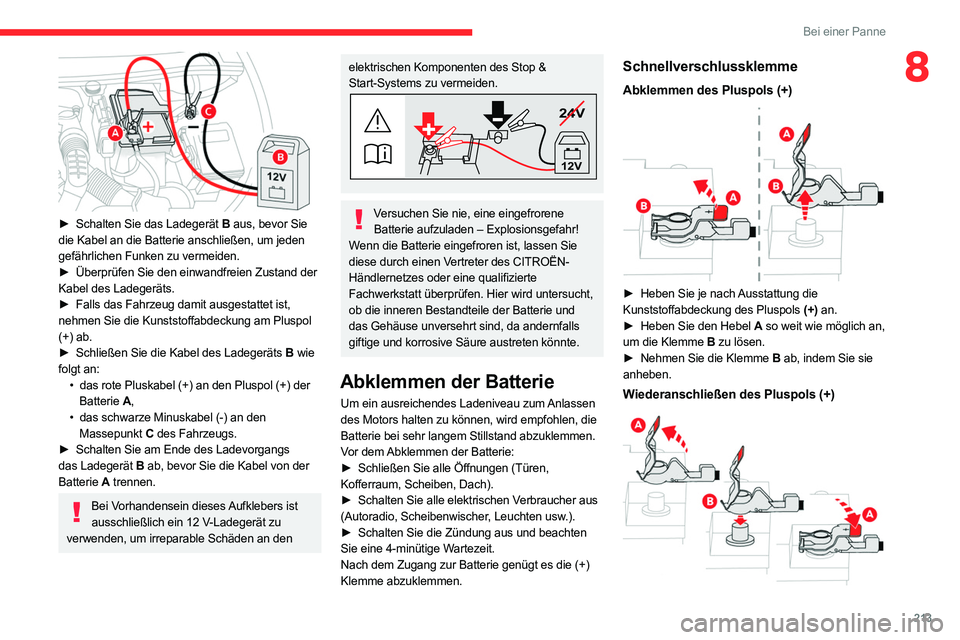

213
Bei einer Panne
8

► Schalten Sie das Ladegerät B aus, bevor Sie
die Kabel an die Batterie anschließen, um jeden
gefährlichen Funken zu vermeiden.
►

Überprüfen Sie den einwandfreien Zustand der

Kabel des Ladegeräts.
►

Falls das Fahrzeug damit ausgestattet ist,

nehmen Sie die Kunststoffabdeckung am Pluspol
(+) ab.
►

Schließen Sie die Kabel des Ladegeräts
B wie
folgt an: •

das rote Pluskabel (+) an den Pluspol (+) der

Batterie A,
•

das schwarze Minuskabel (-) an den

Massepunkt C des Fahrzeugs.
►

Schalten Sie am Ende des Ladevorgangs

das Ladegerät B ab, bevor Sie die Kabel von der
Batterie A trennen.
Bei Vorhandensein dieses Aufklebers ist
ausschließlich ein 12 V-Ladegerät zu
verwenden, um irreparable Schäden an den
elektrischen Komponenten des Stop &
Start-Systems zu vermeiden.
24V
12V
Versuchen Sie nie, eine eingefrorene Batterie aufzuladen – Explosionsgefahr!
Wenn die Batterie eingefroren ist, lassen Sie
diese durch einen Vertreter des CITROËN-
Händlernetzes oder eine qualifizierte
Fachwerkstatt überprüfen. Hier wird untersucht,
ob die inneren Bestandteile der Batterie und
das Gehäuse unversehrt sind, da andernfalls
giftige und korrosive Säure austreten könnte.
Abklemmen der Batterie
Um ein ausreichendes Ladeniveau zum Anlassen
des Motors halten zu können, wird empfohlen, die
Batterie bei sehr langem Stillstand abzuklemmen.
Vor dem Abklemmen der Batterie:
►

Schließen Sie alle Öffnungen (Türen,

Kofferraum, Scheiben, Dach).
►

Schalten Sie alle elektrischen V
erbraucher aus
(Autoradio, Scheibenwischer, Leuchten usw.).
►

Schalten Sie die Zündung aus und beachten

Sie eine 4-minütige Wartezeit.
Nach dem Zugang zur Batterie genügt es die (+)
Klemme abzuklemmen.
Schnellverschlussklemme
Abklemmen des Pluspols (+)

► Heben Sie je nach Ausstattung die
Kunststoffabdeckung des Pluspols (+) an.
►

Heben Sie den Hebel
A so weit wie möglich an,
um die Klemme B zu lösen.
►

Nehmen Sie die Klemme
B ab, indem Sie sie
anheben.
Wiederanschließen des Pluspols (+)

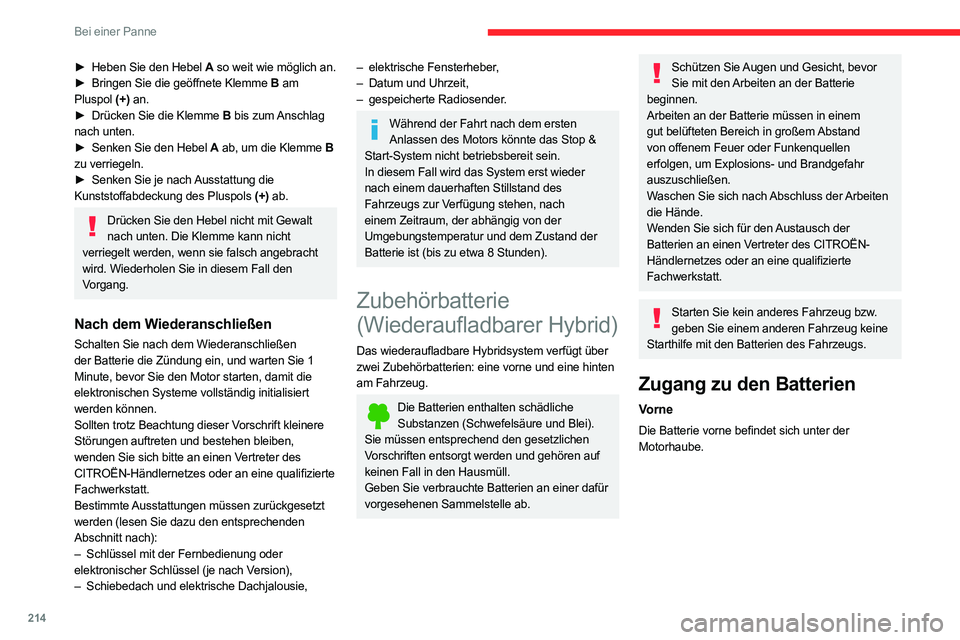

214
Bei einer Panne
► Heben Sie den Hebel A so weit wie möglich an.
► Bringen Sie die geöffnete Klemme B am
Pluspol (+) an.
►

Drücken Sie die Klemme
B bis zum Anschlag
nach unten.
►

Senken Sie den Hebel
A ab, um die Klemme B
zu verriegeln.
►

Senken Sie je nach
Ausstattung die
Kunststoffabdeckung des Pluspols (+) ab.
Drücken Sie den Hebel nicht mit Gewalt nach unten. Die Klemme kann nicht
verriegelt werden, wenn sie falsch angebracht
wird. Wiederholen Sie in diesem Fall den
Vorgang.
Nach dem Wiederanschließen
Schalten Sie nach dem Wiederanschließen
der Batterie die Zündung ein, und warten Sie 1
Minute, bevor Sie den Motor starten, damit die
elektronischen Systeme vollständig initialisiert
werden können.
Sollten trotz Beachtung dieser Vorschrift kleinere
Störungen auftreten und bestehen bleiben,
wenden Sie sich bitte an einen Vertreter des
CITROËN-Händlernetzes oder an eine qualifizierte
Fachwerkstatt.
Bestimmte Ausstattungen müssen zurückgesetzt
werden (lesen Sie dazu den entsprechenden
Abschnitt nach):
–

Schlüssel mit der Fernbedienung oder

elektronischer Schlüssel (je nach Version),
–

Schiebedach und elektrische Dachjalousie,
– elektrische Fensterheber ,
– Datum und Uhrzeit,
–

gespeicherte Radiosender
.
Während der Fahrt nach dem ersten Anlassen des Motors könnte das Stop &
Start-System nicht betriebsbereit sein.
In diesem Fall wird das System erst wieder
nach einem dauerhaften Stillstand des
Fahrzeugs zur Verfügung stehen, nach
einem Zeitraum, der abhängig von der
Umgebungstemperatur und dem Zustand der
Batterie ist (bis zu etwa 8 Stunden).
Zubehörbatterie
(Wiederaufladbarer Hybrid)
Das wiederaufladbare Hybridsystem verfügt über
zwei Zubehörbatterien: eine vorne und eine hinten
am Fahrzeug.
Die Batterien enthalten schädliche Substanzen (Schwefelsäure und Blei).
Sie müssen entsprechend den gesetzlichen
Vorschriften entsorgt werden und gehören auf
keinen Fall in den Hausmüll.
Geben Sie verbrauchte Batterien an einer dafür
vorgesehenen Sammelstelle ab.
Schützen Sie Augen und Gesicht, bevor Sie mit den Arbeiten an der Batterie
beginnen.
Arbeiten an der Batterie müssen in einem
gut belüfteten Bereich in großem Abstand
von offenem Feuer oder Funkenquellen
erfolgen, um Explosions- und Brandgefahr
auszuschließen.
Waschen Sie sich nach Abschluss der Arbeiten
die Hände.
Wenden Sie sich für den Austausch der
Batterien an einen Vertreter des CITROËN-
Händlernetzes oder an eine qualifizierte
Fachwerkstatt.
Starten Sie kein anderes Fahrzeug bzw. geben Sie einem anderen Fahrzeug keine
Starthilfe mit den Batterien des Fahrzeugs.
Zugang zu den Batterien
Vorne
Die Batterie vorne befindet sich unter der
Motorhaube.
