2022 CITROEN C5 AIRCROSS Betriebsanleitungen (in German)

151
Fahrbetrieb

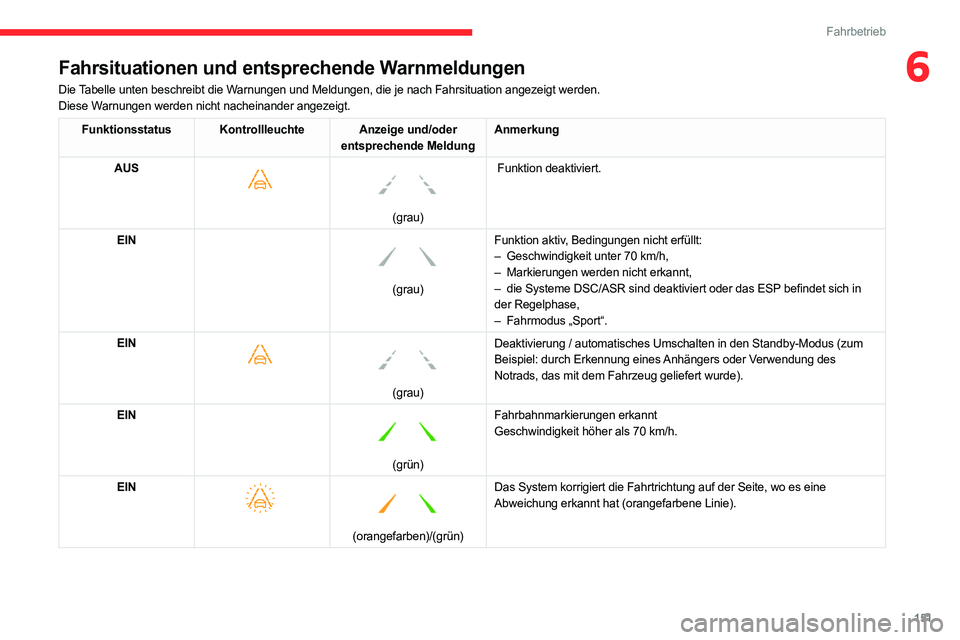

6Fahrsituationen und entsprechende Warnmeldungen
Die Tabelle unten beschreibt die Warnungen und Meldungen, die je nach Fahrsituation angezeigt werden.
Diese Warnungen werden nicht nacheinander angezeigt.
Funktionsstatus KontrollleuchteAnzeige und/oder
entsprechende Meldung Anmerkung
AUS


(grau)
Funktion deaktiviert.
EIN

(grau) Funktion aktiv, Bedingungen nicht erfüllt:
–

Geschwindigkeit unter 70
km/h,
–
Markierungen werden nicht erkannt,
–
die Systeme DSC/ASR sind deaktiviert oder das ESP befindet sich in
der Regelphase,
–

Fahrmodus „Sport“.
EIN

(grau)
Deaktivierung / automatisches Umschalten in den Standby-Modus (zum
Beispiel: durch Erkennung eines Anhängers oder Verwendung des
Notrads, das mit dem Fahrzeug geliefert wurde).
EIN

(grün) Fahrbahnmarkierungen erkannt
Geschwindigkeit höher als 70
km/h.
EIN

(orangefarben)/(grün)
Das System korrigiert die Fahrtrichtung auf der Seite, wo es eine
Abweichung erkannt hat (orangefarbene Linie).

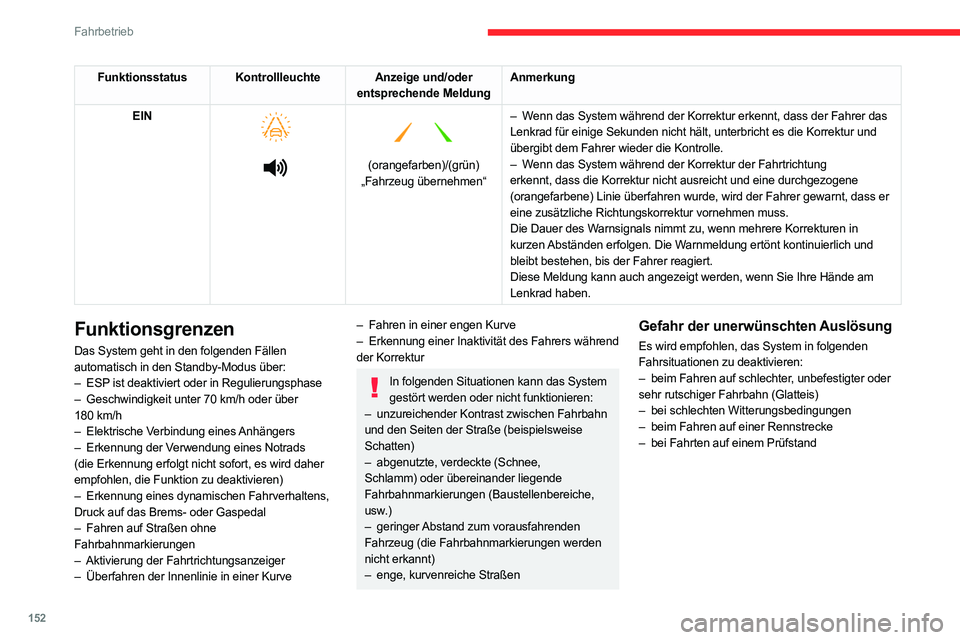

152
Fahrbetrieb
Funktionsstatus KontrollleuchteAnzeige und/oder
entsprechende Meldung Anmerkung
EIN





(orangefarben)/(grün)
„Fahrzeug übernehmen“ –

W
enn das System während der Korrektur erkennt, dass der Fahrer das
Lenkrad für einige Sekunden nicht hält, unterbricht es die Korrekt\
ur und
übergibt dem Fahrer wieder die Kontrolle.
– W enn das System während der Korrektur der Fahrtrichtung
erkennt, dass die Korrektur nicht ausreicht und eine durchgezogene
(orangefarbene) Linie überfahren wurde, wird der Fahrer gewarnt, da\
ss er
eine zusätzliche Richtungskorrektur vornehmen muss.
Die Dauer des Warnsignals nimmt zu, wenn mehrere Korrekturen in
kurzen Abständen erfolgen. Die Warnmeldung ertönt kontinuierlich und
bleibt bestehen, bis der Fahrer reagiert.
Diese Meldung kann auch angezeigt werden, wenn Sie Ihre Hände am
Lenkrad haben.
Funktionsgrenzen
Das System geht in den folgenden Fällen
automatisch in den Standby-Modus über:
–

ESP
ist deaktiviert oder in Regulierungsphase
–

Geschwindigkeit unter 70
km/h oder über
180
km/h
–

Elektrische V
erbindung eines Anhängers
–

Erkennung der V
erwendung eines Notrads
(die Erkennung erfolgt nicht sofort, es wird daher
empfohlen, die Funktion zu deaktivieren)
–

Erkennung eines dynamischen Fahrverhaltens,

Druck auf das Brems- oder Gaspedal
–

Fahren auf Straßen ohne

Fahrbahnmarkierungen
–

Aktivierung der Fahrtrichtungsanzeiger
–


Überfahren der Innenlinie in einer Kurve
– Fahren in einer engen Kurve
– Erkennung einer Inaktivität des Fahrers während
der Korrektur
In folgenden Situationen kann das System gestört werden oder nicht funktionieren:
–

unzureichender Kontrast zwischen Fahrbahn

und den Seiten der Straße (beispielsweise
Schatten)
–

abgenutzte, verdeckte (Schnee,

Schlamm) oder übereinander liegende
Fahrbahnmarkierungen (Baustellenbereiche,
usw.)
–

geringer
Abstand zum vorausfahrenden
Fahrzeug (die Fahrbahnmarkierungen werden
nicht erkannt)
–

enge, kurvenreiche Straßen
Gefahr der unerwünschten Auslösung
Es wird empfohlen, das System in folgenden
Fahrsituationen zu deaktivieren:
–
beim Fahren auf schlechter
, unbefestigter oder
sehr rutschiger Fahrbahn (Glatteis)
–

bei schlechten Witterungsbedingungen
–


beim Fahren auf einer Rennstrecke
–


bei Fahrten auf einem Prüfstand
Deaktivierung / Aktivierung



► Drücken Sie diese Taste, um das System
jederzeit zu deaktivieren/reaktivieren.
Die Deaktivierung wird durch das Aufleuchten der Kontrollleuchte in der Taste
und auf dem Kombiinstrument bestätigt.
Das System wird bei jedem Einschalten der
Zündung automatisch reaktiviert.
Funktionsstörung
Bei einer Funktionsstörung leuchten
diese Kontrollleuchten auf dem
Kombiinstrument in Verbindung mit der Anzeige
einer Meldung und einem akustischen Signal auf.
Lassen Sie es von einem Vertreter des
CITROËN-Händlernetzes oder einer qualifizierten
Fachwerkstatt überprüfen.
Toter-Winkel-Assistent
Schlagen Sie in den allgemeinen Hinweisen
zu Fahrassistenzsystemen und Einparkhilfen
nach.

153
Fahrbetrieb

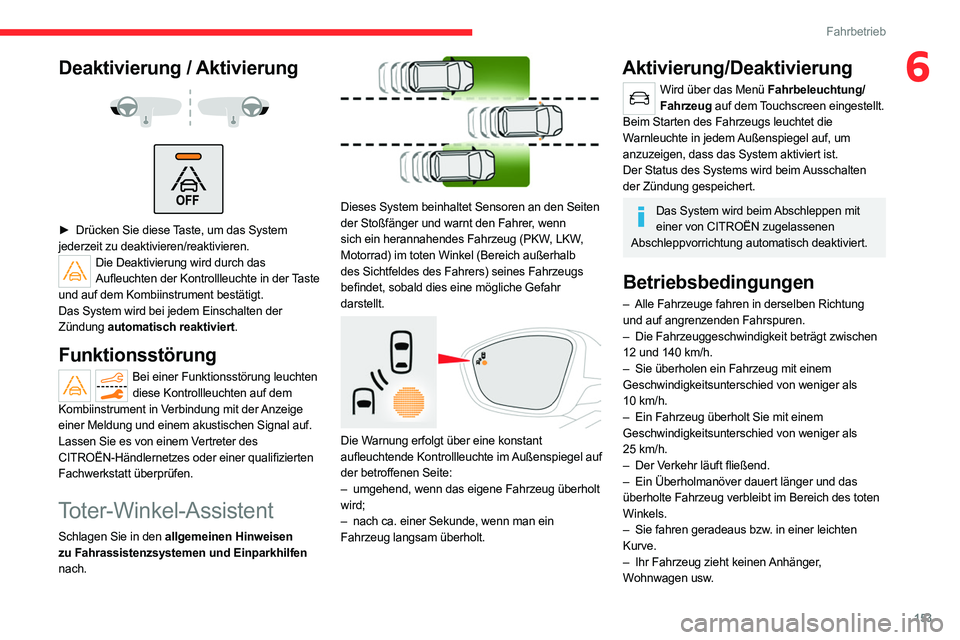

6Deaktivierung / Aktivierung



► Drücken Sie diese Taste, um das System
jederzeit zu deaktivieren/reaktivieren.
Die Deaktivierung wird durch das Aufleuchten der Kontrollleuchte in der Taste
und auf dem Kombiinstrument bestätigt.
Das System wird bei jedem Einschalten der
Zündung automatisch reaktiviert.
Funktionsstörung
Bei einer Funktionsstörung leuchten
diese Kontrollleuchten auf dem
Kombiinstrument in Verbindung mit der Anzeige
einer Meldung und einem akustischen Signal auf.
Lassen Sie es von einem Vertreter des
CITROËN-Händlernetzes oder einer qualifizierten
Fachwerkstatt überprüfen.
Toter-Winkel-Assistent
Schlagen Sie in den allgemeinen Hinweisen
zu Fahrassistenzsystemen und Einparkhilfen
nach.


Dieses System beinhaltet Sensoren an den Seiten
der Stoßfänger und warnt den Fahrer, wenn
sich ein herannahendes Fahrzeug (PKW, LKW,
Motorrad) im toten Winkel (Bereich außerhalb
des Sichtfeldes des Fahrers) seines Fahrzeugs
befindet, sobald dies eine mögliche Gefahr
darstellt.


Die Warnung erfolgt über eine konstant
aufleuchtende Kontrollleuchte im Außenspiegel auf
der betroffenen Seite:
–

umgehend, wenn das eigene Fahrzeug überholt

wird;
–

nach ca. einer Sekunde, wenn man ein

Fahrzeug langsam überholt.
Aktivierung/Deaktivierung
Wird über das Menü Fahrbeleuchtung/ Fahrzeug auf dem Touchscreen eingestellt.
Beim Starten des Fahrzeugs leuchtet die
Warnleuchte in jedem Außenspiegel auf, um
anzuzeigen, dass das System aktiviert ist.
Der Status des Systems wird beim Ausschalten
der Zündung gespeichert.
Das System wird beim Abschleppen mit einer von CITROËN zugelassenen
Abschleppvorrichtung automatisch deaktiviert.
Betriebsbedingungen
– Alle Fahrzeuge fahren in derselben Richtung
und auf angrenzenden Fahrspuren.
–

Die Fahrzeuggeschwindigkeit beträgt zwischen

12 und 140
km/h.
–

Sie überholen ein Fahrzeug mit einem

Geschwindigkeitsunterschied von weniger als
10
km/h.
–

Ein Fahrzeug überholt Sie mit einem

Geschwindigkeitsunterschied von weniger als
25
km/h.
–

Der V
erkehr läuft fließend.
–

Ein Überholmanöver dauert länger und das

überholte Fahrzeug verbleibt im Bereich des toten
Winkels.
–

Sie fahren geradeaus bzw
. in einer leichten
Kurve.
–

Ihr Fahrzeug zieht keinen
Anhänger,
Wohnwagen usw.

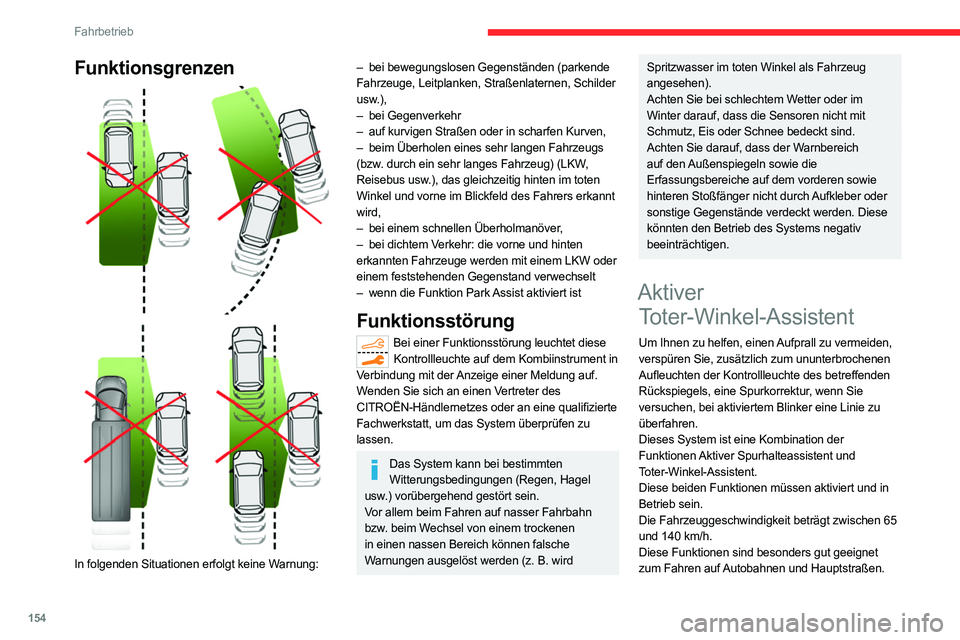

154
Fahrbetrieb
Funktionsgrenzen



In folgenden Situationen erfolgt keine Warnung:
– bei bewegungslosen Gegenständen (parkende
Fahrzeuge, Leitplanken, Straßenlaternen, Schilder
usw.),
–

bei Gegenverkehr
–


auf kurvigen Straßen oder in scharfen Kurven,
–


beim Überholen eines sehr langen Fahrzeugs

(bzw. durch ein sehr langes Fahrzeug) (LKW,
Reisebus usw.), das gleichzeitig hinten im toten
Winkel und vorne im Blickfeld des Fahrers erkannt
wird,
–

bei einem schnellen Überholmanöver
,
–

bei dichtem V
erkehr: die vorne und hinten
erkannten Fahrzeuge werden mit einem LKW oder
einem feststehenden Gegenstand verwechselt
–

wenn die Funktion Park
Assist aktiviert ist
Funktionsstörung
Bei einer Funktionsstörung leuchtet diese Kontrollleuchte auf dem Kombiinstrument in
Verbindung mit der Anzeige einer Meldung auf.
Wenden Sie sich an einen Vertreter des
CITROËN-Händlernetzes oder an eine qualifizierte
Fachwerkstatt, um das System überprüfen zu
lassen.
Das System kann bei bestimmten Witterungsbedingungen (Regen, Hagel
usw.) vorübergehend gestört sein.
Vor allem beim Fahren auf nasser Fahrbahn
bzw. beim Wechsel von einem trockenen
in einen nassen Bereich können falsche
Warnungen ausgelöst werden (z. B. wird
Spritzwasser im toten Winkel als Fahrzeug
angesehen).
Achten Sie bei schlechtem Wetter oder im
Winter darauf, dass die Sensoren nicht mit
Schmutz, Eis oder Schnee bedeckt sind.
Achten Sie darauf, dass der Warnbereich
auf den Außenspiegeln sowie die
Erfassungsbereiche auf dem vorderen sowie
hinteren Stoßfänger nicht durch Aufkleber oder
sonstige Gegenstände verdeckt werden. Diese
könnten den Betrieb des Systems negativ
beeinträchtigen.
Aktiver Toter-Winkel-Assistent
Um Ihnen zu helfen, einen Aufprall zu vermeiden,
verspüren Sie, zusätzlich zum ununterbrochenen
Aufleuchten der Kontrollleuchte des betreffenden
Rückspiegels, eine Spurkorrektur, wenn Sie
versuchen, bei aktiviertem Blinker eine Linie zu
überfahren.
Dieses System ist eine Kombination der
Funktionen Aktiver Spurhalteassistent und
Toter-Winkel-Assistent.
Diese beiden Funktionen müssen aktiviert und in
Betrieb sein.
Die Fahrzeuggeschwindigkeit beträgt zwischen 65
und 140
km/h.
Diese Funktionen sind besonders gut geeignet
zum Fahren auf Autobahnen und Hauptstraßen.
Für weitere Informationen zur Funktion Aktiver
Spurhalteassistent und Toter-Winkel-Assistent
siehe entsprechende Rubrik.
Einparkhilfe
Schlagen Sie in den allgemeinen Hinweisen
zu Fahrassistenzsystemen und Einparkhilfen
nach.


Anhand der Sensoren im Stoßfänger signalisiert
Ihnen dieses System den Abstand zu einem
Hindernis (beispielsweise Fußgänger,
Fahrzeug, Baum, Schranke) an, das sich im
Erfassungsbereich befindet.
Einparkhilfe hinten
Die Einparkhilfe hinten wird beim Einlegen des
Rückwärtsgangs aktiviert. Dies wird durch ein
akustisches Signal bestätigt.
Die Einparkhilfe hinten wird deaktiviert, sobald Sie
den Rückwärtsgang verlassen.

155
Fahrbetrieb

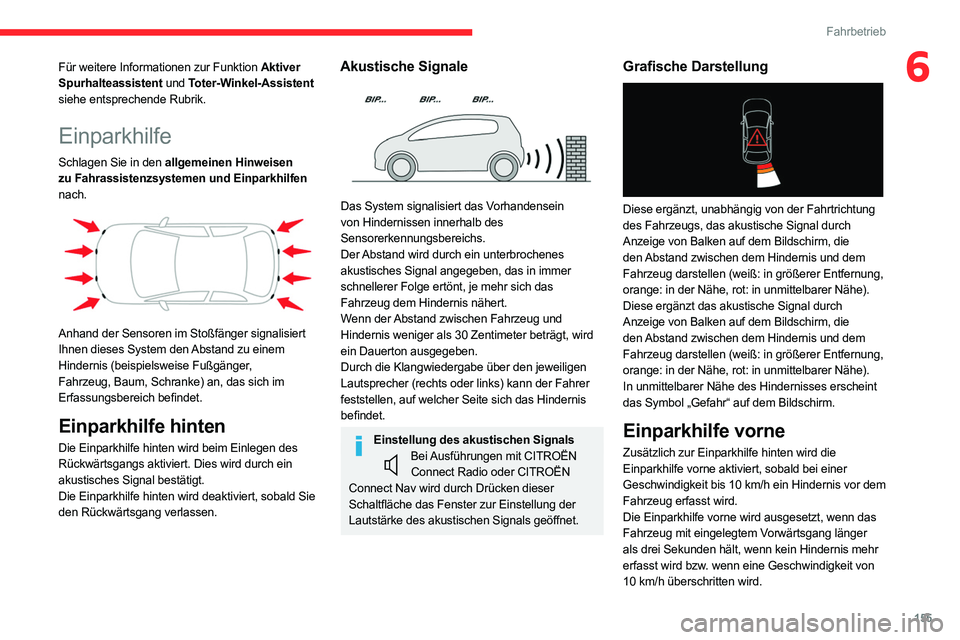

6Für weitere Informationen zur Funktion Aktiver
Spurhalteassistent und Toter-Winkel-Assistent
siehe entsprechende Rubrik.
Einparkhilfe
Schlagen Sie in den allgemeinen Hinweisen
zu Fahrassistenzsystemen und Einparkhilfen
nach.


Anhand der Sensoren im Stoßfänger signalisiert
Ihnen dieses System den Abstand zu einem
Hindernis (beispielsweise Fußgänger,
Fahrzeug, Baum, Schranke) an, das sich im
Erfassungsbereich befindet.
Einparkhilfe hinten
Die Einparkhilfe hinten wird beim Einlegen des
Rückwärtsgangs aktiviert. Dies wird durch ein
akustisches Signal bestätigt.
Die Einparkhilfe hinten wird deaktiviert, sobald Sie
den Rückwärtsgang verlassen.
Akustische Signale

Das System signalisiert das Vorhandensein
von Hindernissen innerhalb des
Sensorerkennungsbereichs.
Der Abstand wird durch ein unterbrochenes
akustisches Signal angegeben, das in immer
schnellerer Folge ertönt, je mehr sich das
Fahrzeug dem Hindernis nähert.
Wenn der Abstand zwischen Fahrzeug und
Hindernis weniger als 30 Zentimeter beträgt, wird
ein Dauerton ausgegeben.
Durch die Klangwiedergabe über den jeweiligen
Lautsprecher (rechts oder links) kann der Fahrer
feststellen, auf welcher Seite sich das Hindernis
befindet.
Einstellung des akustischen SignalsBei Ausführungen mit CITROËN Connect Radio oder CITROËN
Connect Nav wird durch Drücken dieser
Schaltfläche das Fenster zur Einstellung der
Lautstärke des akustischen Signals geöffnet.
Grafische Darstellung

Diese ergänzt, unabhängig von der Fahrtrichtung
des Fahrzeugs, das akustische Signal durch
Anzeige von Balken auf dem Bildschirm, die
den Abstand zwischen dem Hindernis und dem
Fahrzeug darstellen (weiß: in größerer Entfernung,
orange: in der Nähe, rot: in unmittelbarer Nähe).
Diese ergänzt das akustische Signal durch
Anzeige von Balken auf dem Bildschirm, die
den Abstand zwischen dem Hindernis und dem
Fahrzeug darstellen (weiß: in größerer Entfernung,
orange: in der Nähe, rot: in unmittelbarer Nähe).
In unmittelbarer Nähe des Hindernisses erscheint
das Symbol „Gefahr“ auf dem Bildschirm.
Einparkhilfe vorne
Zusätzlich zur Einparkhilfe hinten wird die
Einparkhilfe vorne aktiviert, sobald bei einer
Geschwindigkeit bis 10
km/h ein Hindernis vor dem
Fahrzeug erfasst wird.
Die Einparkhilfe vorne wird ausgesetzt, wenn das
Fahrzeug mit eingelegtem Vorwärtsgang länger
als drei Sekunden hält, wenn kein Hindernis mehr
erfasst wird bzw. wenn eine Geschwindigkeit von
10
km/h überschritten wird.

156

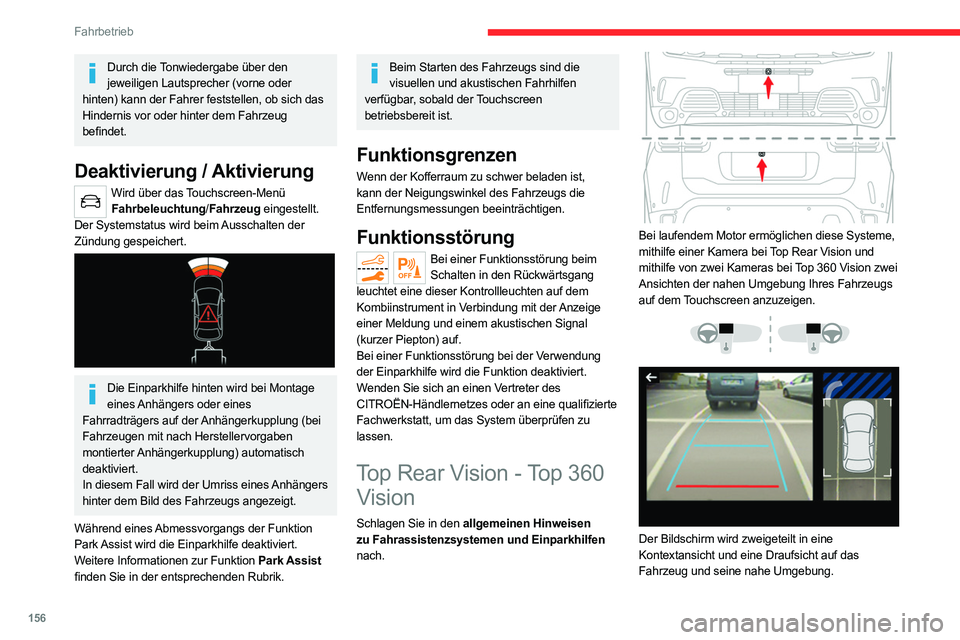

Fahrbetrieb
Durch die Tonwiedergabe über den jeweiligen Lautsprecher (vorne oder
hinten) kann der Fahrer feststellen, ob sich das
Hindernis vor oder hinter dem Fahrzeug
befindet.
Deaktivierung / Aktivierung
Wird über das Touchscreen-Menü Fahrbeleuchtung/ Fahrzeug eingestellt.
Der Systemstatus wird beim Ausschalten der
Zündung gespeichert.


Die Einparkhilfe hinten wird bei Montage eines Anhängers oder eines
Fahrradträgers auf der Anhängerkupplung (bei
Fahrzeugen mit nach Herstellervorgaben
montierter Anhängerkupplung) automatisch
deaktiviert.
In diesem Fall wird der Umriss eines Anhängers
hinter dem Bild des Fahrzeugs angezeigt.
Während eines Abmessvorgangs der Funktion
Park Assist wird die Einparkhilfe deaktiviert.
Weitere Informationen zur Funktion Park Assist
finden Sie in der entsprechenden Rubrik.
Beim Starten des Fahrzeugs sind die visuellen und akustischen Fahrhilfen
verfügbar, sobald der Touchscreen
betriebsbereit ist.
Funktionsgrenzen
Wenn der Kofferraum zu schwer beladen ist,
kann der Neigungswinkel des Fahrzeugs die
Entfernungsmessungen beeinträchtigen.
Funktionsstörung
Bei einer Funktionsstörung beim Schalten in den Rückwärtsgang
leuchtet eine dieser Kontrollleuchten auf dem
Kombiinstrument in Verbindung mit der Anzeige
einer Meldung und einem akustischen Signal
(kurzer Piepton) auf.
Bei einer Funktionsstörung bei der Verwendung
der Einparkhilfe wird die Funktion deaktiviert.
Wenden Sie sich an einen Vertreter des
CITROËN-Händlernetzes oder an eine qualifizierte
Fachwerkstatt, um das System überprüfen zu
lassen.
Top Rear Vision - Top 360 Vision
Schlagen Sie in den allgemeinen Hinweisen
zu Fahrassistenzsystemen und Einparkhilfen
nach.


Bei laufendem Motor ermöglichen diese Systeme,
mithilfe einer Kamera bei Top Rear Vision und
mithilfe von zwei Kameras bei Top 360 Vision zwei
Ansichten der nahen Umgebung Ihres Fahrzeugs
auf dem Touchscreen anzuzeigen.




Der Bildschirm wird zweigeteilt in eine
Kontextansicht und eine Draufsicht auf das
Fahrzeug und seine nahe Umgebung.

157
Fahrbetrieb

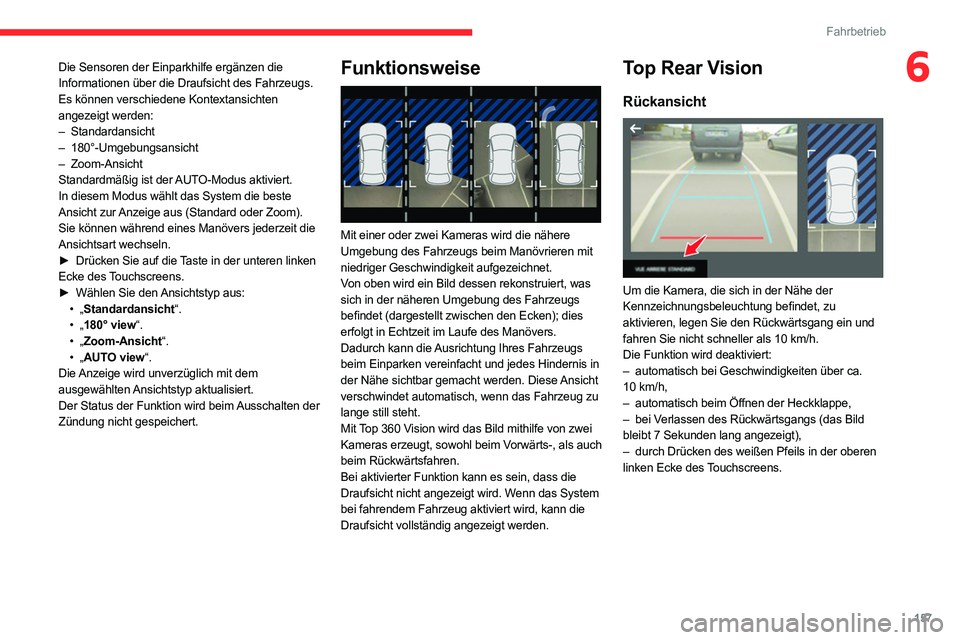

6Die Sensoren der Einparkhilfe ergänzen die
Informationen über die Draufsicht des Fahrzeugs.
Es können verschiedene Kontextansichten
angezeigt werden:
– Standardansicht
–
180°-Umgebungsansicht
–
Zoom-Ansicht
Standardmäßig ist der AUTO-Modus aktiviert.
In diesem Modus wählt das System die beste
Ansicht zur Anzeige aus (Standard oder Zoom).
Sie können während eines Manövers jederzeit die
Ansichtsart wechseln.
►

Drücken Sie auf die
Taste in der unteren linken
Ecke des Touchscreens.
►

Wählen Sie den
Ansichtstyp aus:
•
„Standardansicht“.
•
„180° view“.
•
„Zoom-Ansicht“.
•
„AUTO view“.
Die Anzeige wird unverzüglich mit dem
ausgewählten Ansichtstyp aktualisiert.
Der Status der Funktion wird beim Ausschalten der
Zündung nicht gespeichert.Funktionsweise

Mit einer oder zwei Kameras wird die nähere
Umgebung des Fahrzeugs beim Manövrieren mit
niedriger Geschwindigkeit aufgezeichnet.
Von oben wird ein Bild dessen rekonstruiert, was
sich in der näheren Umgebung des Fahrzeugs
befindet (dargestellt zwischen den Ecken); dies
erfolgt in Echtzeit im Laufe des Manövers.
Dadurch kann die Ausrichtung Ihres Fahrzeugs
beim Einparken vereinfacht und jedes Hindernis in
der Nähe sichtbar gemacht werden. Diese Ansicht
verschwindet automatisch, wenn das Fahrzeug zu
lange still steht.
Mit Top 360 Vision wird das Bild mithilfe von zwei
Kameras erzeugt, sowohl beim Vorwärts-, als auch
beim Rückwärtsfahren.
Bei aktivierter Funktion kann es sein, dass die
Draufsicht nicht angezeigt wird. Wenn das System
bei fahrendem Fahrzeug aktiviert wird, kann die
Draufsicht vollständig angezeigt werden.
Top Rear Vision
Rückansicht

Um die Kamera, die sich in der Nähe der
Kennzeichnungsbeleuchtung befindet, zu
aktivieren, legen Sie den Rückwärtsgang ein und
fahren Sie nicht schneller als 10
km/h.
Die Funktion wird deaktiviert:
–

automatisch bei Geschwindigkeiten über ca.

10
km/h,
–

automatisch beim Öffnen der Heckklappe,
–


bei V
erlassen des Rückwärtsgangs (das Bild
bleibt 7 Sekunden lang angezeigt),
–

durch Drücken des weißen Pfeils in der oberen

linken Ecke des Touchscreens.

158
Fahrbetrieb

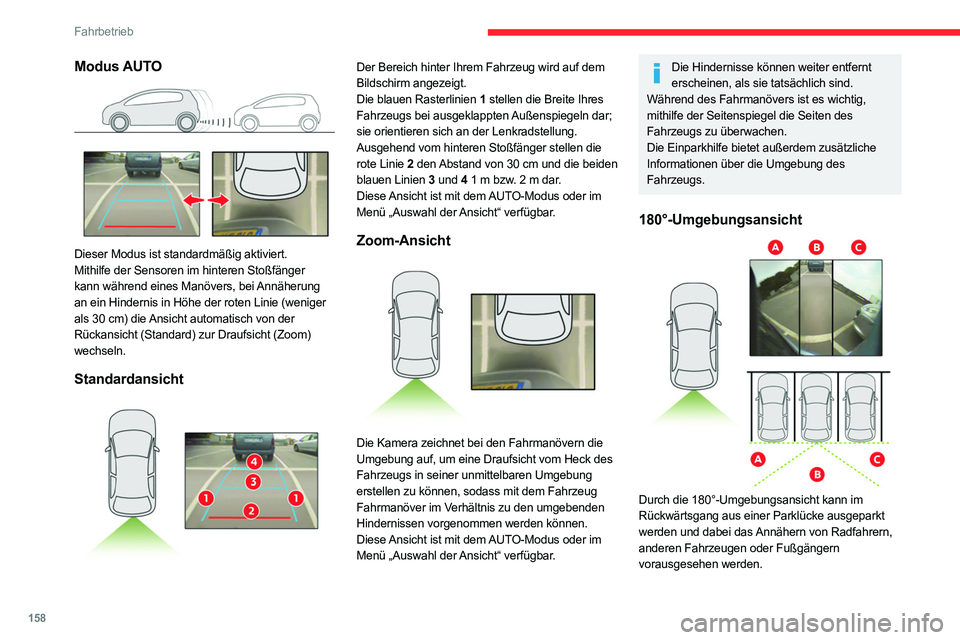

Modus AUTO

Dieser Modus ist standardmäßig aktiviert.
Mithilfe der Sensoren im hinteren Stoßfänger
kann während eines Manövers, bei Annäherung
an ein Hindernis in Höhe der roten Linie (weniger
als 30 cm) die Ansicht automatisch von der
Rückansicht (Standard) zur Draufsicht (Zoom)
wechseln.
Standardansicht

Der Bereich hinter Ihrem Fahrzeug wird auf dem
Bildschirm angezeigt.
Die blauen Rasterlinien 1 stellen die Breite Ihres
Fahrzeugs bei ausgeklappten Außenspiegeln dar;
sie orientieren sich an der Lenkradstellung.
Ausgehend vom hinteren Stoßfänger stellen die
rote Linie 2 den Abstand von 30
cm und die beiden
blauen Linien 3 und 4 1
m bzw. 2 m dar.
Diese Ansicht ist mit dem AUTO-Modus oder im
Menü „Auswahl der Ansicht“ verfügbar.
Zoom-Ansicht

Die Kamera zeichnet bei den Fahrmanövern die
Umgebung auf, um eine Draufsicht vom Heck des
Fahrzeugs in seiner unmittelbaren Umgebung
erstellen zu können, sodass mit dem Fahrzeug
Fahrmanöver im Verhältnis zu den umgebenden
Hindernissen vorgenommen werden können.
Diese Ansicht ist mit dem AUTO-Modus oder im
Menü „Auswahl der Ansicht“ verfügbar.
Die Hindernisse können weiter entfernt erscheinen, als sie tatsächlich sind.
Während des Fahrmanövers ist es wichtig,
mithilfe der Seitenspiegel die Seiten des
Fahrzeugs zu überwachen.
Die Einparkhilfe bietet außerdem zusätzliche
Informationen über die Umgebung des
Fahrzeugs.
180°-Umgebungsansicht

Durch die 180°-Umgebungsansicht kann im
Rückwärtsgang aus einer Parklücke ausgeparkt
werden und dabei das

Annähern
von Radfahrern,
anderen Fahrzeugen oder Fußgängern
vorausgesehen werden.
Diese Ansicht wird nicht empfohlen, um ein
vollständiges Fahrmanöver vorzunehmen.
Sie umfasst drei Bereich: links A , Mitte B und
rechts C.
Diese Ansicht ist nur über das Menü „Auswahl der
Ansicht“ verfügbar.
Top 360 Vision
Das Fahrzeug verfügt vorne über eine Kamera
im Kühlergrill und hinten über eine Kamera in der
Nähe der Kennzeichenleuchten.
Mithilfe dieser Kameras kann das System die
unmittelbare Umgebung des Fahrzeugs auf dem
Touchscreen anzeigen, indem es Ansichten hinter
dem Fahrzeug anbietet (Rückansicht), wenn der
Rückwärtsgang eingelegt ist, und Ansichten vor
dem Fahrzeug (Vorderansicht), wenn der Leerlauf
oder ein Gang eingelegt ist.
Rückansicht

Beim Einlegen des Rückwärtsgangs wird die
Funktion automatisch aktiviert.
