2022 CITROEN C5 AIRCROSS Betriebsanleitungen (in German)

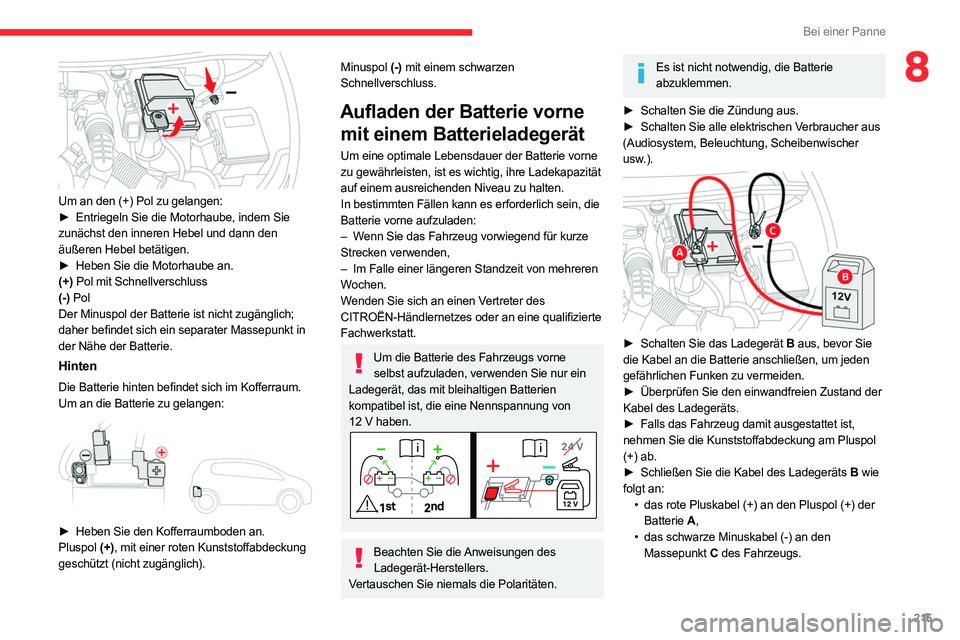

215
Bei einer Panne
8

Um an den (+) Pol zu gelangen:
► Entriegeln Sie die Motorhaube, indem Sie
zunächst den inneren Hebel und dann den
äußeren Hebel betätigen.
►

Heben Sie die Motorhaube an.
(+)

Pol mit Schnellverschluss
(-) Pol
Der Minuspol der Batterie ist nicht zugänglich;
daher befindet sich ein separater Massepunkt in
der Nähe der Batterie.
Hinten
Die Batterie hinten befindet sich im Kofferraum.
Um an die Batterie zu gelangen:


► Heben Sie den Kofferraumboden an.
Pluspol (+)
, mit einer roten Kunststoffabdeckung
geschützt (nicht zugänglich).
Minuspol (-) mit einem schwarzen
Schnellverschluss.
Aufladen der Batterie vorne mit einem Batterieladegerät
Um eine optimale Lebensdauer der Batterie vorne
zu gewährleisten, ist es wichtig, ihre Ladekapazität
auf einem ausreichenden Niveau zu halten.
In bestimmten Fällen kann es erforderlich sein, die
Batterie vorne aufzuladen:
–

W
enn Sie das Fahrzeug vorwiegend für kurze
Strecken verwenden,
–

Im Falle einer längeren Standzeit von mehreren

Wochen.
Wenden Sie sich an einen Vertreter des
CITROËN-Händlernetzes oder an eine qualifizierte
Fachwerkstatt.
Um die Batterie des Fahrzeugs vorne selbst aufzuladen, verwenden Sie nur ein
Ladegerät, das mit bleihaltigen Batterien
kompatibel ist, die eine Nennspannung von
12

V haben.
Beachten Sie die Anweisungen des Ladegerät-Herstellers.
Vertauschen Sie niemals die Polaritäten.
Es ist nicht notwendig, die Batterie abzuklemmen.
►

Schalten Sie die Zündung aus.
►


Schalten Sie alle elektrischen V
erbraucher aus
(Audiosystem, Beleuchtung, Scheibenwischer
usw.).


► Schalten Sie das Ladegerät B aus, bevor Sie
die Kabel an die Batterie anschließen, um jeden
gefährlichen Funken zu vermeiden.
►

Überprüfen Sie den einwandfreien Zustand der

Kabel des Ladegeräts.
►

Falls das Fahrzeug damit ausgestattet ist,

nehmen Sie die Kunststoffabdeckung am Pluspol
(+) ab.
►

Schließen Sie die Kabel des Ladegeräts
B wie
folgt an: •

das rote Pluskabel (+) an den Pluspol (+) der

Batterie A,
•

das schwarze Minuskabel (-) an den

Massepunkt C des Fahrzeugs.

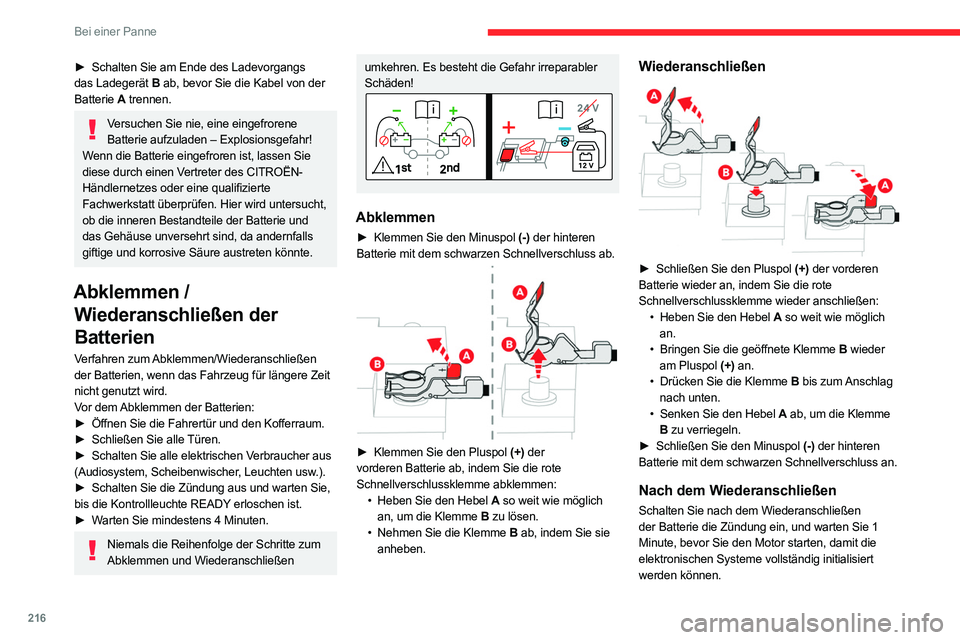

216
Bei einer Panne
► Schalten Sie am Ende des Ladevorgangs
das Ladegerät B ab, bevor Sie die Kabel von der
Batterie A trennen.
Versuchen Sie nie, eine eingefrorene
Batterie aufzuladen – Explosionsgefahr!
Wenn die Batterie eingefroren ist, lassen Sie
diese durch einen Vertreter des CITROËN-
Händlernetzes oder eine qualifizierte
Fachwerkstatt überprüfen. Hier wird untersucht,
ob die inneren Bestandteile der Batterie und
das Gehäuse unversehrt sind, da andernfalls
giftige und korrosive Säure austreten könnte.
Abklemmen / Wiederanschließen der
Batterien
Verfahren zum Abklemmen/Wiederanschließen
der Batterien, wenn das Fahrzeug für längere Zeit
nicht genutzt wird.
Vor dem Abklemmen der Batterien:
►

Öffnen Sie die Fahrertür und den Kofferraum.
►


Schließen Sie alle
Türen.
►

Schalten Sie alle elektrischen V
erbraucher aus
(Audiosystem, Scheibenwischer, Leuchten usw.).
►

Schalten Sie die Zündung aus und warten Sie,

bis die Kontrollleuchte READY erloschen ist.
►

W
arten Sie mindestens 4 Minuten.
Niemals die Reihenfolge der Schritte zum Abklemmen und Wiederanschließen
umkehren. Es besteht die Gefahr irreparabler
Schäden!
Abklemmen
► Klemmen Sie den Minuspol (-) der hinteren
Batterie mit dem schwarzen Schnellverschluss ab.


► Klemmen Sie den Pluspol (+) der
vorderen Batterie ab, indem Sie die rote
Schnellverschlussklemme abklemmen: •

Heben Sie den Hebel
A so weit wie möglich
an, um die Klemme B zu lösen.
•

Nehmen Sie die Klemme
B ab, indem Sie sie
anheben.
Wiederanschließen

► Schließen Sie den Pluspol (+) der vorderen
Batterie wieder an, indem Sie die rote
Schnellverschlussklemme wieder anschließen: •

Heben Sie den Hebel
A so weit wie möglich
an.
•

Bringen Sie die geöffnete Klemme
B wieder
am Pluspol (+) an.
•

Drücken Sie die Klemme
B bis zum Anschlag
nach unten.
•

Senken Sie den Hebel
A ab, um die Klemme
B zu verriegeln.
►

Schließen Sie den Minuspol
(-) der hinteren
Batterie mit dem schwarzen Schnellverschluss an.
Nach dem Wiederanschließen
Schalten Sie nach dem Wiederanschließen
der Batterie die Zündung ein, und warten Sie 1
Minute, bevor Sie den Motor starten, damit die
elektronischen Systeme vollständig initialisiert
werden können.
Sollten trotz Beachtung dieser Vorschrift kleinere
Störungen auftreten und bestehen bleiben,
wenden Sie sich bitte an einen Vertreter des
CITROËN-Händlernetzes oder an eine qualifizierte
Fachwerkstatt.
Bestimmte Ausstattungen müssen zurückgesetzt
werden (lesen Sie dazu den entsprechenden
Abschnitt nach):
– Schlüssel mit der Fernbedienung oder
elektronischer Schlüssel (je nach Version),
– Schiebedach und elektrische Dachjalousie,
– elektrische Fensterheber,
– Datum und Uhrzeit,
– gespeicherte Radiosender.
Fahrzeug abschleppen
Anleitung zum Abschleppen des eigenen oder
eines fremden Fahrzeugs mit einer abnehmbaren
mechanischen Vorrichtung
Allgemeine HinweiseBitte beachten Sie die geltende
Gesetzgebung des Landes, in dem Sie fahren.
Abschleppbedingungen
Fahrzeugtyp
(Motor / Getriebe) Vorderräder auf dem
Boden Hinterräder auf dem
Boden Flachbett
4 Räder auf dem Boden
mit Abschleppstange
Verbrennungsmotor /
Schaltgetriebe

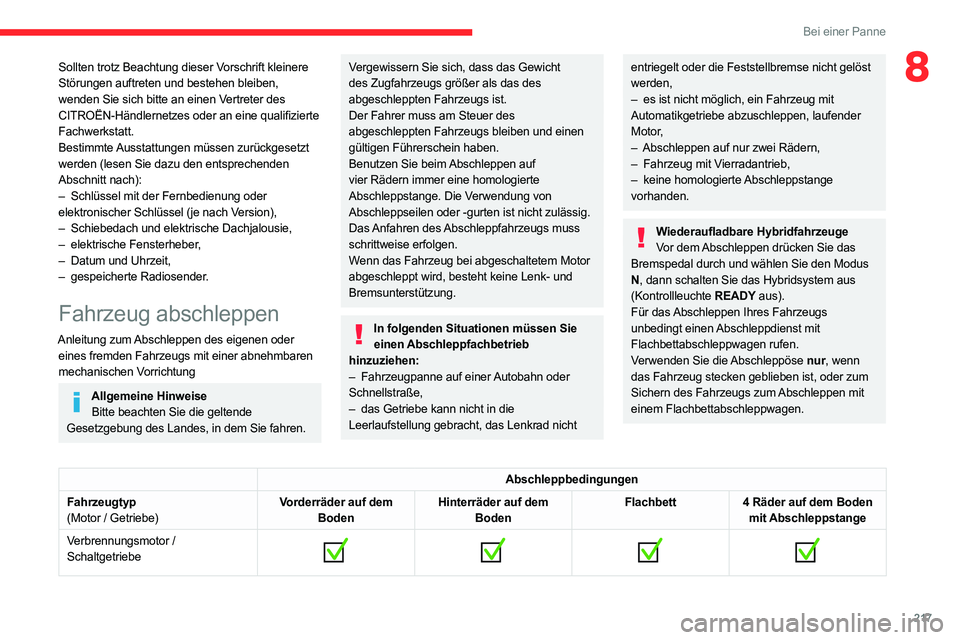

217
Bei einer Panne
8Sollten trotz Beachtung dieser Vorschrift kleinere
Störungen auftreten und bestehen bleiben,
wenden Sie sich bitte an einen Vertreter des
CITROËN-Händlernetzes oder an eine qualifizierte
Fachwerkstatt.
Bestimmte Ausstattungen müssen zurückgesetzt
werden (lesen Sie dazu den entsprechenden
Abschnitt nach):
–
Schlüssel mit der Fernbedienung oder

elektronischer Schlüssel (je nach Version),
–

Schiebedach und elektrische Dachjalousie,
–


elektrische Fensterheber
,
–

Datum und Uhrzeit,
–


gespeicherte Radiosender
.
Fahrzeug abschleppen
Anleitung zum Abschleppen des eigenen oder eines fremden Fahrzeugs mit einer abnehmbaren
mechanischen Vorrichtung
Allgemeine HinweiseBitte beachten Sie die geltende
Gesetzgebung des Landes, in dem Sie fahren.
Vergewissern Sie sich, dass das Gewicht
des Zugfahrzeugs größer als das des
abgeschleppten Fahrzeugs ist.
Der Fahrer muss am Steuer des
abgeschleppten Fahrzeugs bleiben und einen
gültigen Führerschein haben.
Benutzen Sie beim Abschleppen auf
vier Rädern immer eine homologierte
Abschleppstange. Die Verwendung von
Abschleppseilen oder -gurten ist nicht zulässig.
Das Anfahren des Abschleppfahrzeugs muss
schrittweise erfolgen.
Wenn das Fahrzeug bei abgeschaltetem Motor
abgeschleppt wird, besteht keine Lenk- und
Bremsunterstützung.
In folgenden Situationen müssen Sie einen Abschleppfachbetrieb
hinzuziehen:
–

Fahrzeugpanne auf einer
Autobahn oder
Schnellstraße,
–

das Getriebe kann nicht in die

Leerlaufstellung gebracht, das Lenkrad nicht
entriegelt oder die Feststellbremse nicht gelöst
werden,
–

es ist nicht möglich, ein Fahrzeug mit

Automatikgetriebe abzuschleppen, laufender
Motor,
–

Abschleppen auf nur zwei Rädern,
–


Fahrzeug mit V
ierradantrieb,
–

keine
homologierte Abschleppstange
vorhanden.
Wiederaufladbare Hybridfahrzeuge Vor dem Abschleppen drücken Sie das
Bremspedal durch und wählen Sie den Modus
N , dann schalten Sie das Hybridsystem aus
(Kontrollleuchte READY aus).
Für das Abschleppen Ihres Fahrzeugs
unbedingt einen Abschleppdienst mit
Flachbettabschleppwagen rufen.
Verwenden Sie die Abschleppöse nur, wenn
das Fahrzeug stecken geblieben ist, oder zum
Sichern des Fahrzeugs zum Abschleppen mit
einem Flachbettabschleppwagen.
Abschleppbedingungen
Fahrzeugtyp
(Motor / Getriebe) Vorderräder auf dem
Boden Hinterräder auf dem
Boden Flachbett
4 Räder auf dem Boden
mit Abschleppstange
Verbrennungsmotor /
Schaltgetriebe

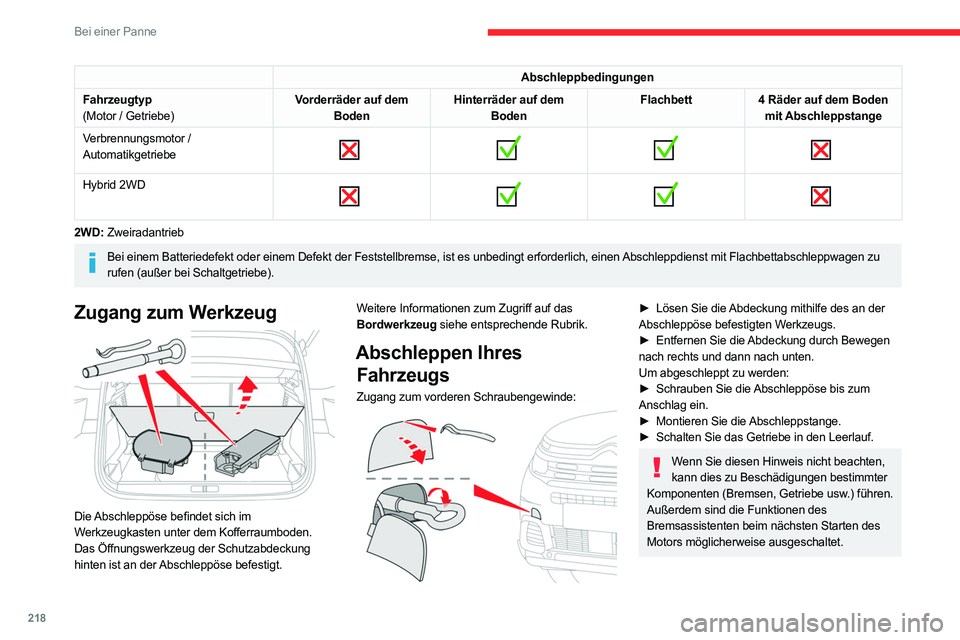

218
Bei einer Panne
Abschleppbedingungen
Fahrzeugtyp
(Motor / Getriebe) Vorderräder auf dem
Boden Hinterräder auf dem
Boden Flachbett
4 Räder auf dem Boden
mit Abschleppstange
Verbrennungsmotor /
Automatikgetriebe


Hybrid 2WD

2WD: Zweiradantrieb
Bei einem Batteriedefekt oder einem Defekt der Feststellbremse, ist es u\
nbedingt erforderlich, einen Abschleppdienst mit Flachbettabschleppwagen zu
rufen (außer bei Schaltgetriebe).
Zugang zum Werkzeug

Die Abschleppöse befindet sich im
Werkzeugkasten unter dem Kofferraumboden.
Das Öffnungswerkzeug der Schutzabdeckung
hinten ist an der Abschleppöse befestigt. Weitere Informationen zum Zugriff auf das
Bordwerkzeug siehe entsprechende Rubrik.
Abschleppen Ihres
Fahrzeugs
Zugang zum vorderen Schraubengewinde:

► Lösen Sie die Abdeckung mithilfe des an der
Abschleppöse befestigten Werkzeugs.
►

Entfernen Sie die
Abdeckung durch Bewegen
nach rechts und dann nach unten.
Um abgeschleppt zu werden:
►

Schrauben Sie die
Abschleppöse bis zum
Anschlag ein.
►

Montieren Sie die
Abschleppstange.
►

Schalten Sie das Getriebe in den Leerlauf.
Wenn Sie diesen Hinweis nicht beachten, kann dies zu Beschädigungen bestimmter
Komponenten (Bremsen, Getriebe usw.) führen.
Außerdem sind die Funktionen des
Bremsassistenten beim nächsten Starten des
Motors möglicherweise ausgeschaltet.
Automatikgetriebe Schleppen Sie das Fahrzeug niemals mit
den Antriebsrädern auf dem Boden stehend
und mit ausgeschaltetem Motor ab.
► Entriegeln Sie die Lenkung und lösen Sie die
Feststellbremse.
► Schalten Sie bei beiden Fahrzeugen die
Warnblinker ein.
► Fahren Sie vorsichtig an. Fahren Sie insgesamt
langsam und nur über eine kurze Strecke.
Abschleppen eines anderen Fahrzeugs
Zugang zum hinteren Schraubengewinde:

► Lösen Sie die Abdeckung mithilfe des an der
Abschleppöse befestigten Werkzeugs.
► Ziehen Sie die Abdeckung nach unten.
Um abzuschleppen:
► Schrauben Sie die Abschleppöse bis zum
Anschlag ein.

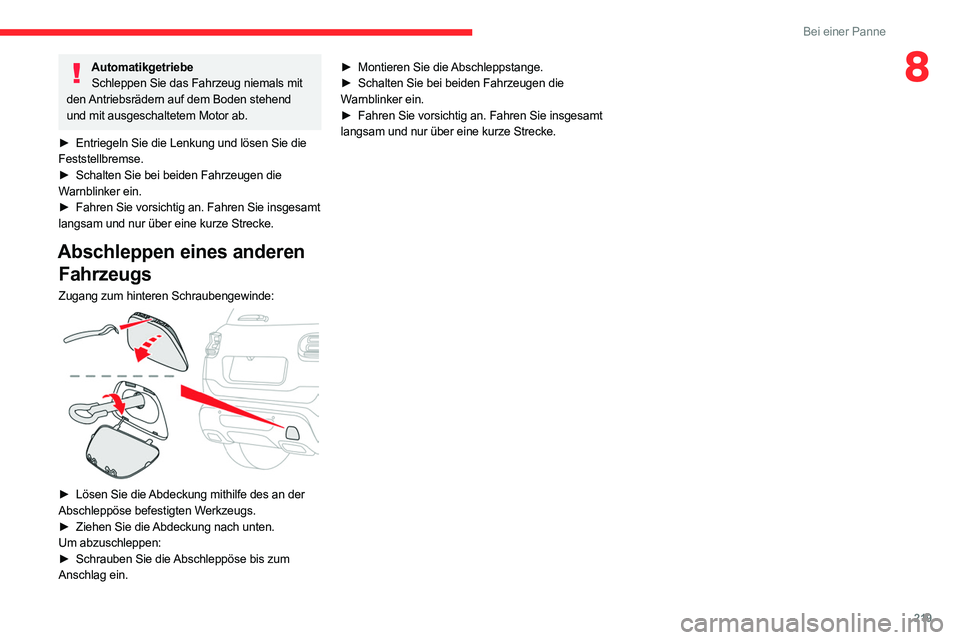

219
Bei einer Panne
8AutomatikgetriebeSchleppen Sie das Fahrzeug niemals mit
den Antriebsrädern auf dem Boden stehend
und mit ausgeschaltetem Motor ab.
►

Entriegeln Sie die Lenkung und lösen Sie die

Feststellbremse.
►

Schalten Sie bei beiden Fahrzeugen die

Warnblinker ein.
►

Fahren Sie vorsichtig an. Fahren Sie insgesamt

langsam und nur über eine kurze Strecke.
Abschleppen eines anderen Fahrzeugs
Zugang zum hinteren Schraubengewinde:

► Lösen Sie die Abdeckung mithilfe des an der
Abschleppöse befestigten Werkzeugs.
►

Ziehen Sie die
Abdeckung nach unten.
Um abzuschleppen:
►

Schrauben Sie die
Abschleppöse bis zum
Anschlag ein. ►

Montieren Sie die
Abschleppstange.
►
Schalten Sie bei beiden Fahrzeugen die

Warnblinker ein.
►
Fahren Sie vorsichtig an. Fahren Sie insgesamt

langsam und nur über eine kurze Strecke.

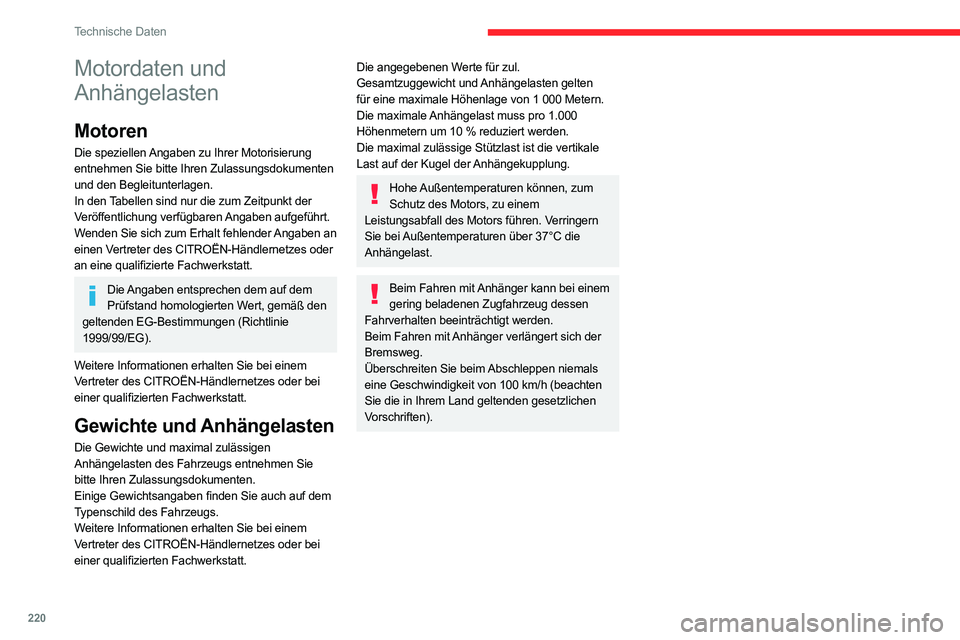

220
Technische Daten
Motordaten und
Anhängelasten
Motoren
Die speziellen Angaben zu Ihrer Motorisierung
entnehmen Sie bitte Ihren Zulassungsdokumenten
und den Begleitunterlagen.
In den Tabellen sind nur die zum Zeitpunkt der
Veröffentlichung verfügbaren Angaben aufgeführt.
Wenden Sie sich zum Erhalt fehlender Angaben an
einen Vertreter des CITROËN-Händlernetzes oder
an eine qualifizierte Fachwerkstatt.
Die Angaben entsprechen dem auf dem Prüfstand homologierten Wert, gemäß den
geltenden EG-Bestimmungen (Richtlinie
1999/99/EG).
Weitere Informationen erhalten Sie bei einem
Vertreter des CITROËN-Händlernetzes oder bei
einer qualifizierten Fachwerkstatt.
Gewichte und Anhängelasten
Die Gewichte und maximal zulässigen
Anhängelasten des Fahrzeugs entnehmen Sie
bitte Ihren Zulassungsdokumenten.
Einige Gewichtsangaben finden Sie auch auf dem
Typenschild des Fahrzeugs.
Weitere Informationen erhalten Sie bei einem
Vertreter des CITROËN-Händlernetzes oder bei
einer qualifizierten Fachwerkstatt.
Die angegebenen Werte für zul.
Gesamtzuggewicht und Anhängelasten gelten
für eine maximale Höhenlage von 1
000 Metern.
Die maximale Anhängelast muss pro 1.000
Höhenmetern um 10 % reduziert werden.
Die maximal zulässige Stützlast ist die vertikale
Last auf der Kugel der Anhängekupplung.
Hohe Außentemperaturen können, zum Schutz des Motors, zu einem
Leistungsabfall des Motors führen. Verringern
Sie bei Außentemperaturen über 37°C die
Anhängelast.
Beim Fahren mit Anhänger kann bei einem gering beladenen Zugfahrzeug dessen
Fahrverhalten beeinträchtigt werden.
Beim Fahren mit Anhänger verlängert sich der
Bremsweg.
Überschreiten Sie beim Abschleppen niemals
eine Geschwindigkeit von 100
km/h (beachten
Sie die in Ihrem Land geltenden gesetzlichen
Vorschriften).

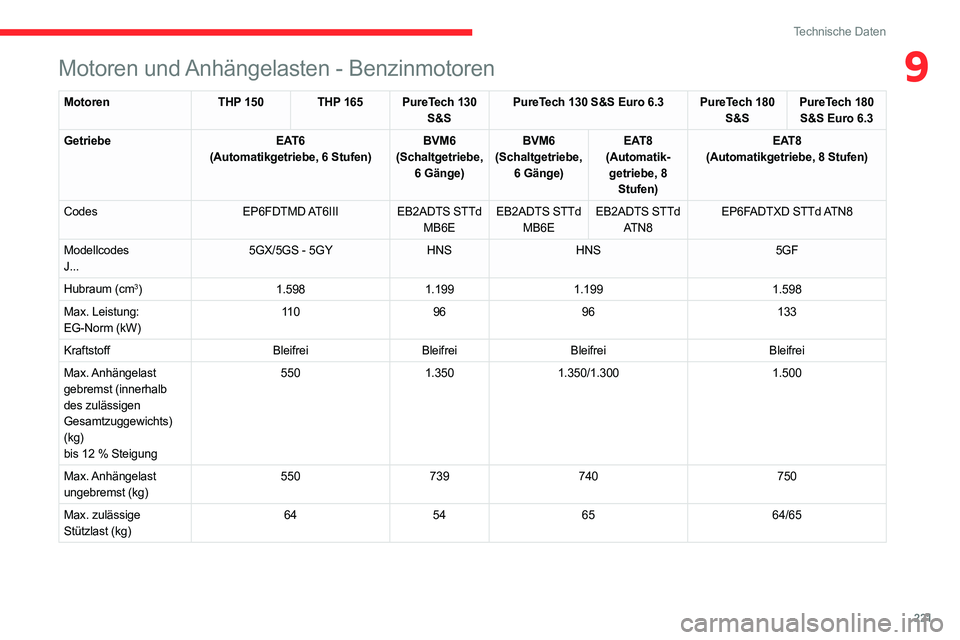

Motoren und Anhängelasten - Benzinmotoren
Motoren THP 150 THP 165 PureTech 130
S&S PureTech 130 S&S Euro 6.3 PureTech 180
S&SPureTech 180
S&S Euro 6.3
Getriebe EAT6
(Automatikgetriebe, 6 Stufen) BVM6
(Schaltgetriebe, 6 Gänge) BVM6
(Schaltgetriebe, 6 Gänge) EAT8
(Automatik- getriebe, 8 Stufen) EAT8
(Automatikgetriebe, 8 Stufen)
Codes EP6FDTMD AT6IIIEB2ADTS STTd
MB6E EB2ADTS STTd
MB6E EB2ADTS STTd
ATN8 EP6FADTXD STTd ATN8
Modellcodes
J... 5GX/5GS - 5GY
HNSHNS 5GF
Hubraum (cm
3) 1.598 1.1991.199 1.598
Max. Leistung:
EG-Norm (kW) 11 0
9696 133
Kraftstoff BleifreiBleifreiBleifrei Bleifrei
Max. Anhängelast
gebremst (innerhalb
des zulässigen
Gesamtzuggewichts)
(kg)
bis 12 % Steigung 550
1.3501.350/1.300 1.500
Max. Anhängelast
ungebremst (kg) 550
739740 750
Max. zulässige
Stützlast (kg) 64
5465 64/65

221
Technische Daten
9Motoren und Anhängelasten - Benzinmotoren
MotorenTHP 150 THP 165 PureTech 130
S&S PureTech 130 S&S Euro 6.3 PureTech 180
S&SPureTech 180
S&S Euro 6.3
Getriebe EAT6
(Automatikgetriebe, 6 Stufen) BVM6
(Schaltgetriebe, 6 Gänge) BVM6
(Schaltgetriebe, 6 Gänge) EAT8
(Automatik- getriebe, 8 Stufen) EAT8
(Automatikgetriebe, 8 Stufen)
Codes EP6FDTMD AT6IIIEB2ADTS STTd
MB6E EB2ADTS STTd
MB6E EB2ADTS STTd
ATN8 EP6FADTXD STTd ATN8
Modellcodes
J... 5GX/5GS - 5GY
HNSHNS 5GF
Hubraum (cm
3) 1.598 1.1991.199 1.598
Max. Leistung:
EG-Norm (kW) 11 0
9696 133
Kraftstoff BleifreiBleifreiBleifrei Bleifrei
Max. Anhängelast
gebremst (innerhalb
des zulässigen
Gesamtzuggewichts)
(kg)
bis 12

% Steigung 550
1.3501.350/1.300 1.500
Max. Anhängelast
ungebremst (kg) 550
739740 750
Max. zulässige
Stützlast (kg) 64
5465 64/65

222
Technische Daten

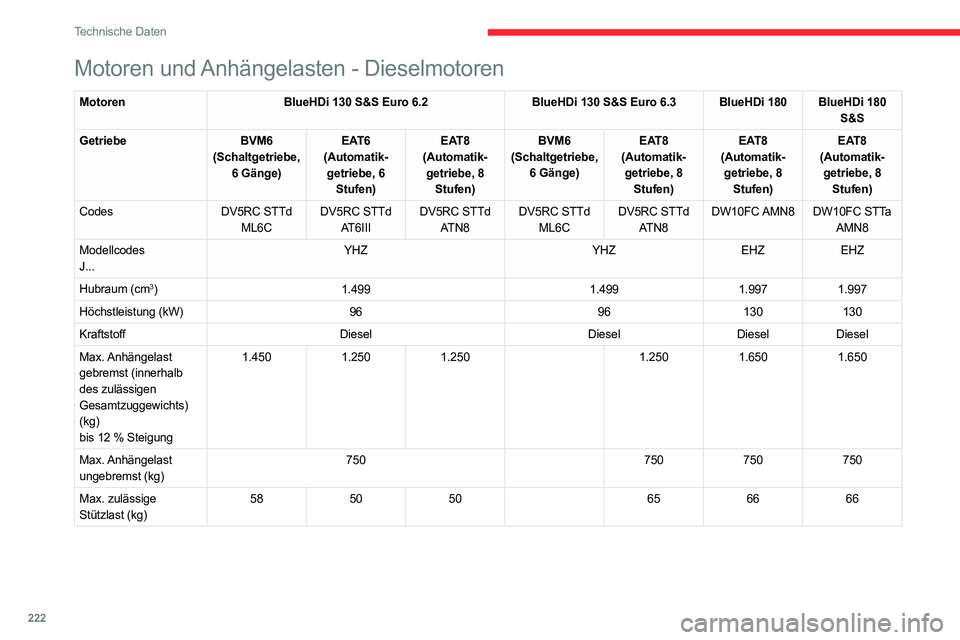

Motoren und Anhängelasten - Dieselmotoren
MotorenBlueHDi 130 S&S Euro 6.2 BlueHDi 130 S&S Euro 6.3 BlueHDi 180 BlueHDi 180
S&S
Getriebe BVM6
(Schaltgetriebe, 6 Gänge) EAT6
(Automatik- getriebe, 6 Stufen) EAT8
(Automatik- getriebe, 8 Stufen) BVM6
(Schaltgetriebe, 6 Gänge) EAT8
(Automatik- getriebe, 8 Stufen) EAT8
(Automatik- getriebe, 8 Stufen) EAT8
(Automatik- getriebe, 8 Stufen)
Codes DV5RC STTd
ML6C DV5RC STTd
AT6III DV5RC STTd
ATN8 DV5RC STTd
ML6C DV5RC STTd
ATN8 DW10FC AMN8
DW10FC STTa
AMN8
Modellcodes
J... YHZ
YHZEHZEHZ
Hubraum (cm
3) 1.499 1.4991.9971.997
Höchstleistung (kW) 9696130130
Kraftstoff DieselDieselDieselDiesel
Max. Anhängelast
gebremst (innerhalb
des zulässigen
Gesamtzuggewichts)
(kg)
bis 12

% Steigung 1.450
1.2501.250 1.2501.6501.650
Max. Anhängelast
ungebremst (kg) 750
750750750
Max. zulässige
Stützlast (kg) 58
5050 656666
Motor und Anhängelasten - Wiederaufladbarer Hybrid
Hybrid 225 e-EAT8
Motorcode EP6FADTX
Amtl. Varianten-/Versionsbezeichnung
J... DGZ
Max. Anhängelast gebremst (innerhalb des zulässigen Gesamtzuggewichts)\

(kg)
bis 12 % Steigung 1.300
Max. Anhängelast ungebremst (kg) 750
Max. zulässige Stützlast (kg) 65
Benzinmotor PureTech 180
Getriebe Elektronisches Automatikgetriebe, 8 Stufen
Hubraum (cm
3) 1.598
Höchstleistung (kW) 132
Kraftstoff Bleifrei
Elektromotor
Technologie Permanentmagnet-Synchronmotor
Höchstleistung (kW) 80
Batterie
Technologie Lithium-Ionen
Spannung (Volt AC) 240-400
Max. Verbrauch (kWh) 13,2
Kombinierte Leistung (kW) 165
