2021 YAMAHA YFZ450R Manuale de Empleo (in Spanish)

3-7
3
ADVERTENCIA
SWB00073Evite el envenenamiento por monóxido de car-
bono
Los gases de escape de todos los motores
contienen monóxido de carbono, un gas letal.
La inhalación de monóxido de carbono puede
provocar dolores de cabeza, mareos, asfixia,
náuseas, confusión y, por último, la muerte.
El monóxido de carbono es un gas incoloro,
inodoro e insípido que puede estar presente en
el escape de cualquier motor aunque no se vea
ni se huela. Se pueden acumular rápidamente
niveles letales de monóxido de carbono que
provocarán enseguida la pérdida de conoci-
miento sin posibilidad de salvarse. Asimismo,
cantidades letales de monóxido de carbono
pueden mantenerse durante horas o días en un
lugar cerrado o mal ventilado. Si nota o siente
cualquier síntoma de envenenamiento, aban-
done el lugar inmediatamente, respire aire
fresco y SOLICITE ASISTENCIA MÉDICA.
No ponga en marcha el motor en un lugar ce-
rrado. Aunque intente ventilar el lugar con
extractores o abriendo ventanas y puertas,
el monóxido de carbono puede alcanzar rá-
pidamente niveles peligrosos.
 No ponga en marcha el motor en lugares mal
ventilados o parcialmente cerrados como
cobertizos, garajes o cocheras.
 No ponga en marcha el motor en el exterior
cuando los gases de escape puedan pene-
trar en un edificio a través de aberturas,
como por ejemplo ventanas y puertas.

UBKD60S0.book Page 7 Monday, November 16, 2020 8:39 AM

4-1
4
SBU17681
DESCRIPCIÓN

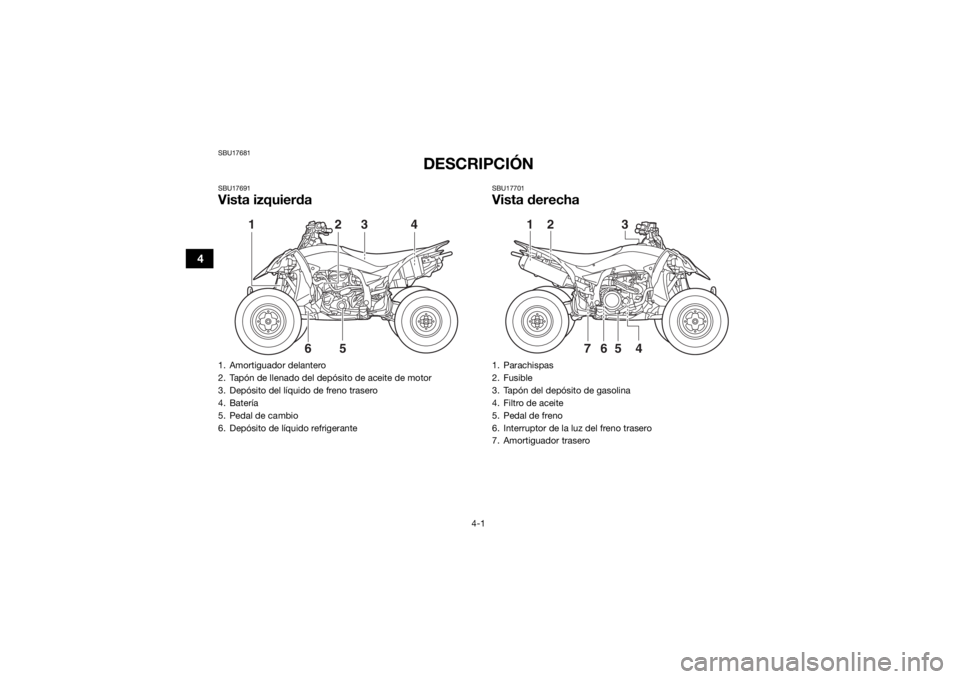

SBU17691Vista izquierda
SBU17701Vista derecha
1. Amortiguador delantero
2. Tapón de llenado del depósito de aceite de motor
3. Depósito del líquido de freno trasero
4. Batería
5. Pedal de cambio
6. Depósito de líquido refrigerante
563
1
4
2
1. Parachispas
2. Fusible
3. Tapón del depósito de gasolina
4. Filtro de aceite
5. Pedal de freno
6. Interruptor de la luz del freno trasero
7. Amortiguador trasero
456
2
1
7
3
UBKD60S0.book Page 1 Monday, November 16, 2020 8:39 AM

4-2
4

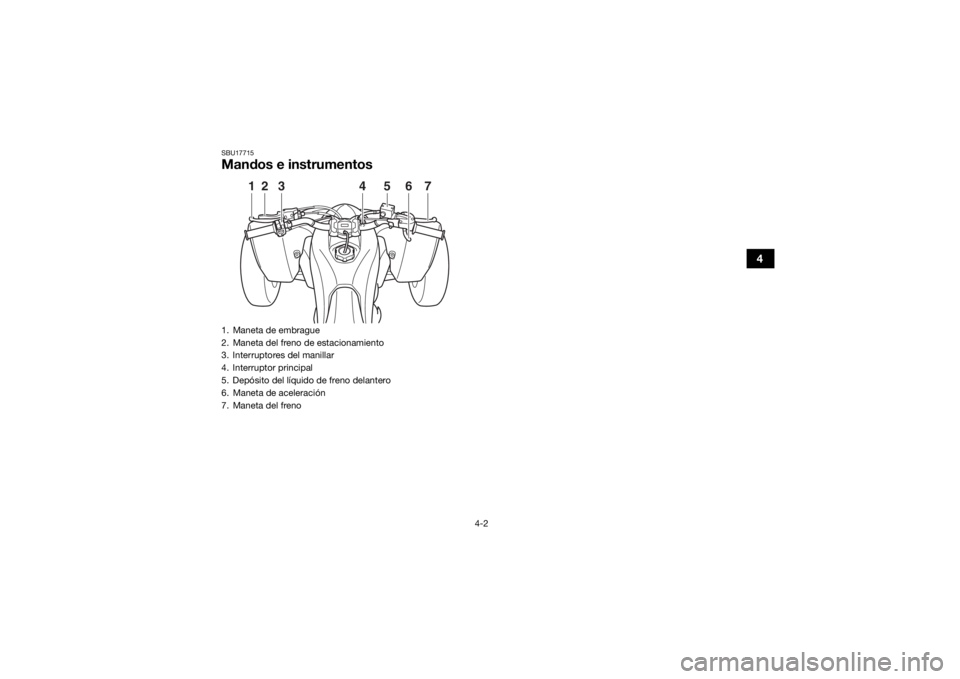

SBU17715Mandos e instrumentos1. Maneta de embrague
2. Maneta del freno de estacionamiento
3. Interruptores del manillar
4. Interruptor principal
5. Depósito del líquido de freno delantero
6. Maneta de aceleración
7. Maneta del freno
2
1
3
6
5
4
7
UBKD60S0.book Page 2 Monday, November 16, 2020 8:39 AM

5-1
5
SBU17739
FUNCIONES DE LOS INSTRUMENTOS Y LOS MANDOS

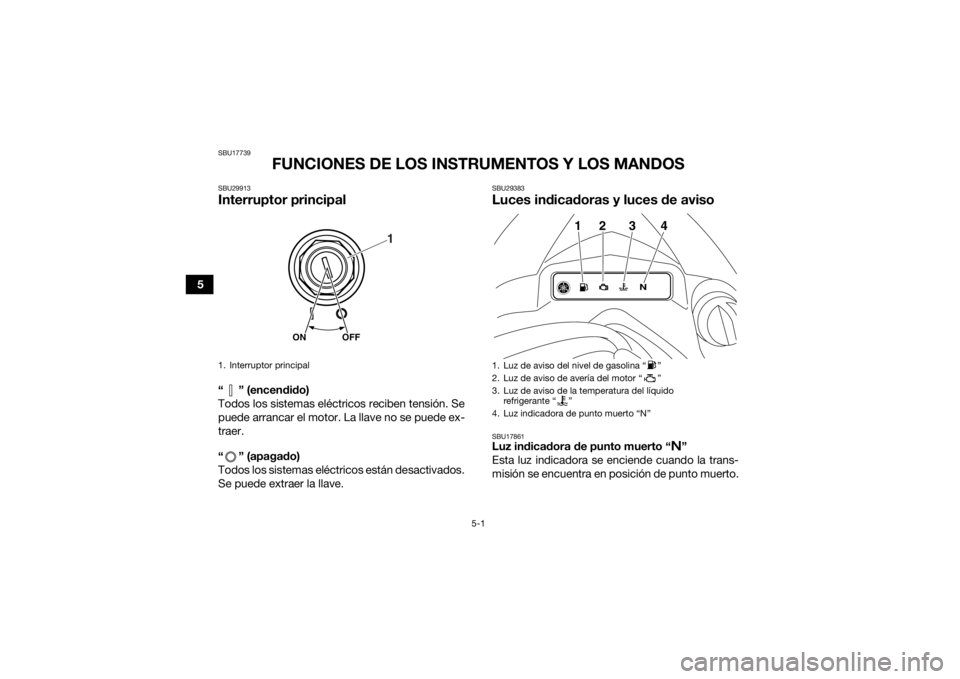

SBU29913Interruptor principal“ ” (encendido)
Todos los sistemas eléctricos reciben tensión. Se
puede arrancar el motor. La llave no se puede ex-
traer.
“ ” (apagado)
Todos los sistemas eléctricos están desactivados.
Se puede extraer la llave.
SBU29383Luces indicadoras y luces de avisoSBU17861Luz indicadora de punto muerto “ ”
Esta luz indicadora se enciende cuando la trans-
misión se encuentra en posición de punto muerto.
1. Interruptor principal
OFF
ON
1
1. Luz de aviso del nivel de gasolina Ž
2. Luz de aviso de avería del motor Ž
3. Luz de aviso de la temperatura del líquido
refrigerante Ž
4.
12 34
UBKD60S0.book Page 1 Monday, November 16, 2020 8:39 AM

5-2
5
SBU29924Luz de aviso de la temperatura del líquido
refrigerante “ ”
Esta luz de aviso se enciende cuando el motor se
sobrecalienta. En ese caso, pare el motor en
cuanto sea posible hacerlo con seguridad y deje
que se enfríe durante 10 minutos.
El circuito eléctrico de la luz de aviso se puede
comprobar girando la llave a “ ” (encendido). La
luz de aviso debe encenderse durante unos se-
gundos y luego apagarse.
Si la luz de aviso no se enciende inicialmente al gi-
rar la llave a “ ” (encendido) o permanece en-
cendida, haga revisar el vehículo en un
concesionario Yamaha.NOTAEl ventilador del radiador se activa o desactiva
automáticamente en función de la temperatura
del líquido refrigerante del radiador.
 Si el motor se recalienta, consulte las instruc-
ciones adicionales de la página 9-56.
ATENCIÓNSCB00011Un exceso de carga en el ATV puede ser la
causa de sobrecalentamiento del motor. En
este caso, reduzca la carga al nivel especifi-
cado.
 Antes de volver a arrancar, asegúrese de
que la luz de aviso se haya apagado. El uso
continuado con la luz de aviso encendida
puede causar daños en el motor. SBU29933Luz de aviso del nivel de gasolina “ ”
Esta luz de aviso se enciende cuando el nivel de
gasolina desciende aproximadamente por debajo
de 3.4 L (0.90 US gal, 0.75 Imp.gal). Cuando ocu-
rra esto, ponga gasolina lo antes posible.
El circuito eléctrico de la luz de aviso se puede
comprobar situando el interruptor de paro del mo-
tor en “ ” y girando la llave a “ ” (encendido).
La luz de aviso debe encenderse durante unos se-
gundos y luego apagarse.
Si la luz de aviso no se enciende inicialmente al gi-
rar la llave a la posición “ ” (encendido), o per-
manece encendida, haga revisar el circuito
eléctrico en un concesionario Yamaha.
UBKD60S0.book Page 2 Monday, November 16, 2020 8:39 AM

5-3
5
SBU29944Luz de aviso de avería del motor “ ”
Esta luz de aviso se enciende o parpadea cuando
un circuito eléctrico de control del motor fallando.
Cuando ocurra esto, haga revisar el sistema de
autodiagnóstico en un concesionario Yamaha.
El circuito eléctrico de la luz de aviso se puede
comprobar girando la llave a “ ” (contacto). La
luz de aviso debe encenderse durante unos se-
gundos y luego apagarse.
Si la luz de aviso no se enciende inicialmente al gi-
rar la llave a “ ” (contacto) o permanece encen-
dida, haga revisar el circuito eléctrico en un
concesionario Yamaha.

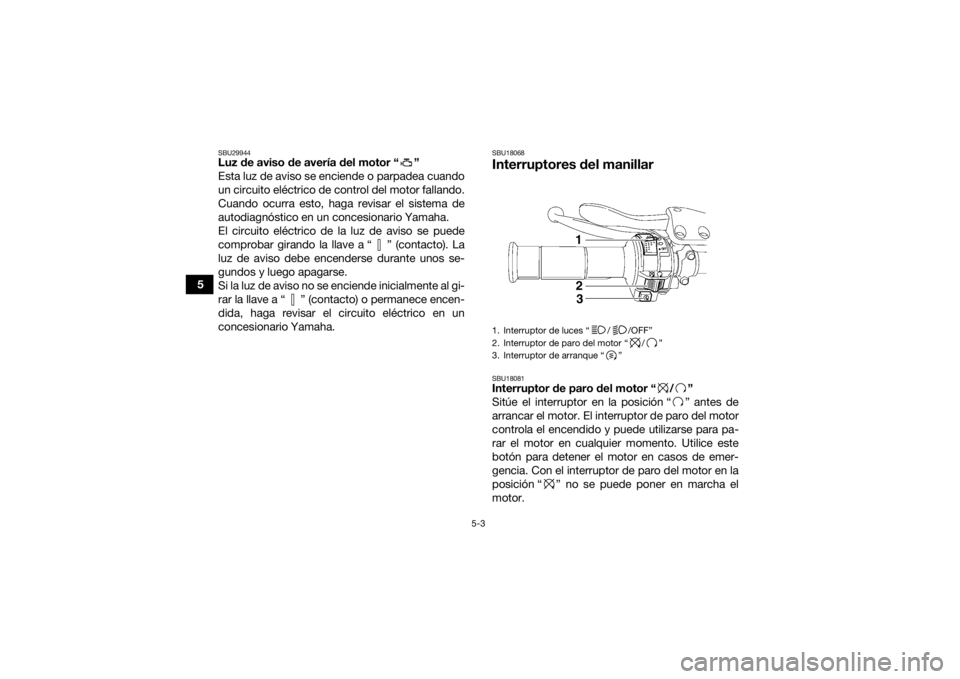

SBU18068Interruptores del manillarSBU18081Interruptor de paro del motor “ / ”
Sitúe el interruptor en la posición “ ” antes de
arrancar el motor. El interruptor de paro del motor
controla el encendido y puede utilizarse para pa-
rar el motor en cualquier momento. Utilice este
botón para detener el motor en casos de emer-
gencia. Con el interruptor de paro del motor en la
posición “ ” no se puede poner en marcha el
motor.1. Interruptor de luces “ / /OFF”
2. Interruptor de paro del motor “ / ”
3. Interruptor de arranque “ ”
123
UBKD60S0.book Page 3 Monday, November 16, 2020 8:39 AM

5-4
5
SBU18102Interruptor de arranque “ ”
Pulse este interruptor para poner en marcha el
motor con el arranque eléctrico. Antes de poner
en marcha el motor, consulte las instrucciones de
arranque en la página 7-1.SBU18157Interruptor de luces “ / /OFF”
Sitúe el interruptor en la posición “ ” para en-
cender las luces cortas y los pilotos traseros. Si-
túe el interruptor en la posición “ ” para
encender las luces largas y los pilotos traseros. Si-
túe el interruptor en la posición “OFF” para apagar
todas las luces.ATENCIÓNSCB00046No utilice los faros durante un periodo prolon-
gado con el motor parado. La batería puede
descargarse hasta el punto de que el arranque
eléctrico no disponga de potencia suficiente
para arrancar el motor. Si le sucediese, des-
monte la batería y recárguela. (Consulte la pá-
gina 9-46).

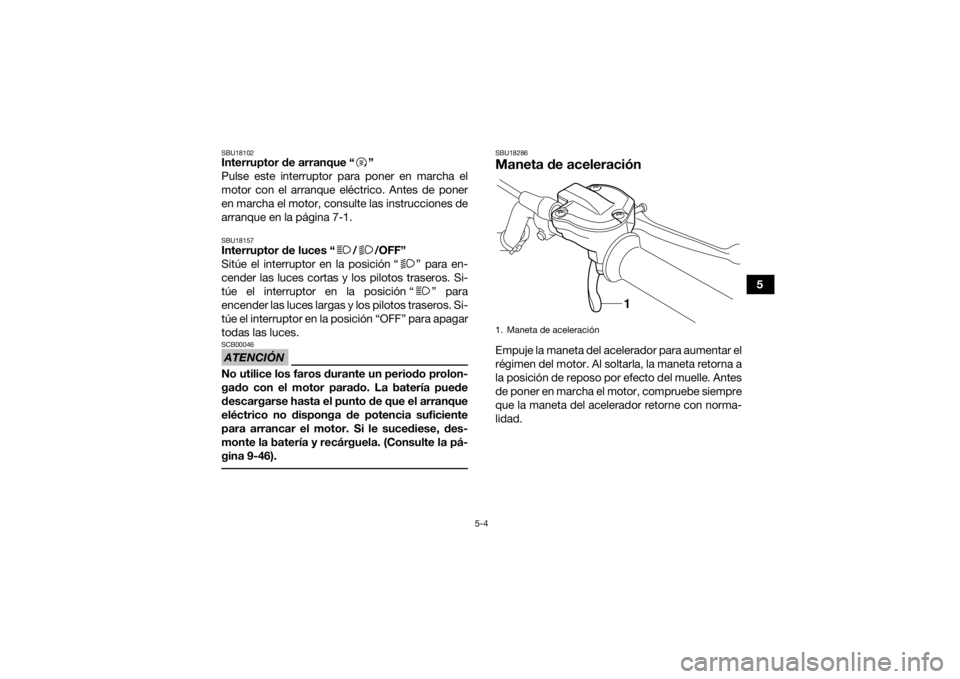

SBU18286Maneta de aceleraciónEmpuje la maneta del acelerador para aumentar el
régimen del motor. Al soltarla, la maneta retorna a
la posición de reposo por efecto del muelle. Antes
de poner en marcha el motor, compruebe siempre
que la maneta del acelerador retorne con norma-
lidad. 1. Maneta de aceleración
1
UBKD60S0.book Page 4 Monday, November 16, 2020 8:39 AM

5-5
5
SBU18325Limitador de velocidadEl limitador de velocidad evita que se abra por
completo el acelerador, incluso cuando se presio-
na al máximo la maneta de aceleración.
Ajuste del limitador de velocidad1. Afloje la contratuerca.
2. Para aumentar la potencia máxima disponi-ble del motor y la velocidad máxima del ATV,
enrosque el tornillo de ajuste en la dirección
(a). Para reducir la potencia máxima disponi-
ble del motor y la velocidad máxima del ATV, enrosque el tornillo de ajuste en la dirección
(b). No gire el tornillo de ajuste más de 12 mm
(0.47 in) porque podría dañarse el cable del
acelerador. Asegúrese siempre que el juego
libre de la maneta de aceleración esté ajusta-
do a 2.0–4.0 mm (0.08–0.16 in). (Véase la pá-
gina 9-29).
¡ADVERTENCIA! El ajuste
inadecuado del limitador de velocidad y
del acelerador puede causar daños en el
cable del acelerador o hacer que este fun-
cione incorrectamente. Puede perder el
control, con el consiguiente riesgo de ac-
cidente.
[SWB00242]
3. Apriete la contratuerca.

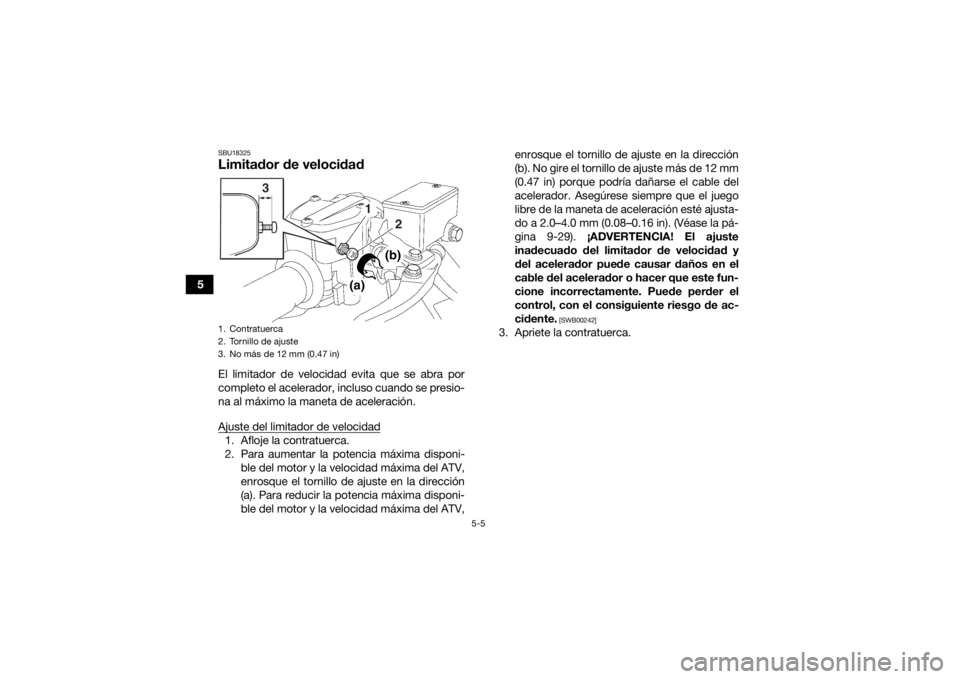

1. Contratuerca
2. Tornillo de ajuste
3. No más de 12 mm (0.47 in)
3
12
(a)
