ADVERTENCIA
SWB02342Deje siempre que el sistema de escape se en-
fríe antes de tocar ninguno de sus componen-
tes.
No arranque el motor con el parachispas des-
montado. Las chispas o las partículas del es-
cape pueden provocar lesiones, quemaduras o

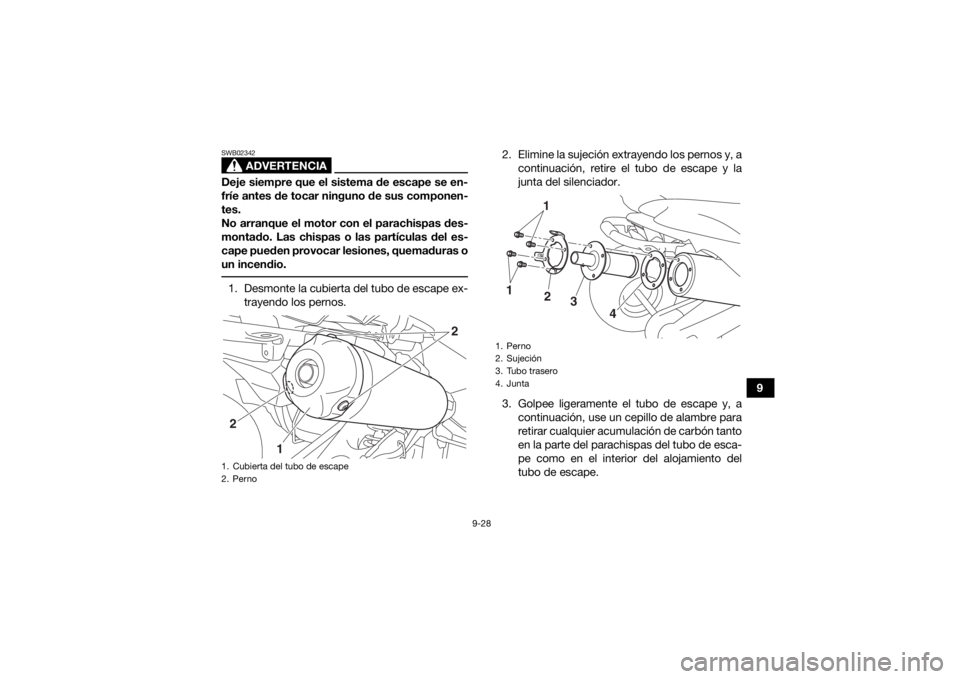

un incendio. 1. Desmonte la cubierta del tubo de escape ex-trayendo los pernos. 2. Elimine la sujeción extrayendo los pernos y, a
continuación, retire el tubo de escape y la
junta del silenciador.
3. Golpee ligeramente el tubo de escape y, a continuación, use un cepillo de alambre para
retirar cualquier acumulación de carbón tanto
en la parte del parachispas del tubo de esca-
pe como en el interior del alojamiento del
tubo de escape.1. Cubierta del tubo de escape
2. Perno2
1 2
1. Perno
2. Sujeción
3. Tubo trasero
4. Junta1
2
3
4
1
UBKD60S0.book Page 28 Monday, November 16, 2020 8:39 AM

9-29
94. Instale la junta, el tubo de escape y la suje-
ción, y alinee los orificios de los pernos.
5. Coloque los pernos y apriételos con el par es- pecificado.
6. Instale la cubierta del tubo de escape y alinee los orificios de los pernos.
7. Coloque los pernos y apriételos con el par es- pecificado.
SBU29705Ajuste del juego de la maneta de acele-
ración

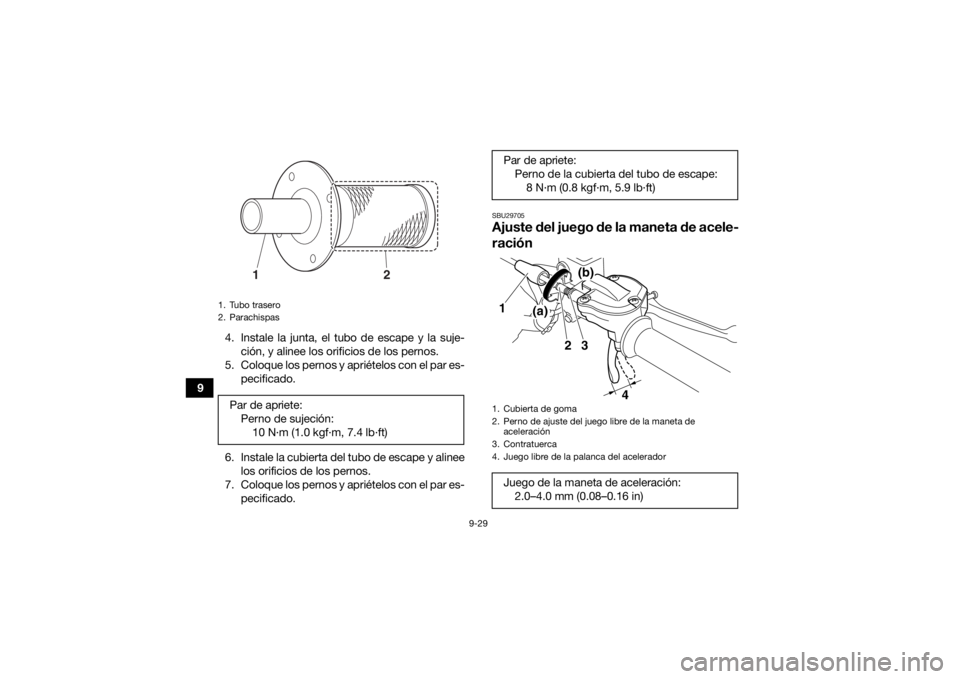

1. Tubo trasero
2. ParachispasPar de apriete:Perno de sujeción:10 N·m (1.0 kgf·m, 7.4 lb·ft)
1
2
Par de apriete:Perno de la cubierta del tubo de escape:8 N·m (0.8 kgf·m, 5.9 lb·ft)1. Cubierta de goma
2. Perno de ajuste del juego libre de la maneta de aceleración
3. Contratuerca
4. Juego libre de la palanca del aceleradorJuego de la maneta de aceleración: 2.0…4.0 mm (0.08…0.16 in)
32
4
(a)(b)
1
UBKD60S0.book Page 29 Monday, November 16, 2020 8:39 AM

9-30
9
Compruebe periódicamente el juego de la maneta
de aceleración y ajústelo según sea necesario.
1. Deslice la cubierta de goma hacia atrás.
2. Afloje la contratuerca.
3. Para incrementar el juego de la maneta de aceleración gire el perno de ajuste en la direc-
ción (a). Para reducir el juego de la maneta de
aceleración gire el perno de ajuste en la direc-
ción (b).
4. Apriete la contratuerca.
5. Deslice la cubierta de goma a su posición ori- ginal.
SBU24062Holgura de la válvulaLa holgura de la válvula se altera con el uso y,
como consecuencia de ello, se desajusta la mez-
cla de aire y gasolina y/o el motor produce ruidos.
Para evitarlo, un concesionario Yamaha debe
ajustar la holgura de la válvula según los intervalos
que se especifican en el cuadro de mantenimiento
periódico.
SBU29602FrenosLa sustitución de componentes de los frenos re-
quiere conocimientos profesionales. El manteni-
miento de los frenos debe realizarse en un
concesionario Yamaha.
ADVERTENCIA
SWB02572Un mantenimiento o ajuste incorrecto de los
frenos puede provocar la pérdida de capaci-
dad de frenada, con el consiguiente riesgo de
accidente. SBU24132Comprobación de las pastillas de freno
delantero y traseroDebe comprobar el desgaste de las pastillas de
freno delantero y trasero según los intervalos que
se especifican en el cuadro de mantenimiento pe-
riódico.SBU29561Pastillas de freno delantero
Cada pastilla de freno dispone de ranuras indica-
doras de desgaste que le permiten comprobar el
desgaste de las pastillas de freno sin necesidad
de desmontarlo. Para comprobar el desgaste de
UBKD60S0.book Page 30 Monday, November 16, 2020 8:39 AM

9-31
9la pastilla de freno, observe las ranuras indicado-
ras de desgaste. Si una pastilla de freno se ha
desgastado hasta el punto en que las ranuras in-
dicadoras de desgaste han desaparecido casi por
completo, solicite a un concesionario Yamaha
que cambie el conjunto de las pastillas de freno.
NOTAEs necesario quitar las ruedas para comprobar las
pastillas de freno. (Véase la página 9-53).
SBU29832Pastillas de freno trasero
Cada pastilla de freno dispone de ranuras indica-
doras de desgaste que le permiten comprobar el
desgaste de las pastillas de freno sin necesidad
de desmontarlo. Para comprobar el desgaste de
la pastilla de freno, observe las ranuras indicado-
ras de desgaste. Si una pastilla de freno se ha
desgastado hasta el punto en que las ranuras in-
dicadoras de desgaste han desaparecido casi por
completo, solicite a un concesionario Yamaha
que cambie el conjunto de las pastillas de freno.

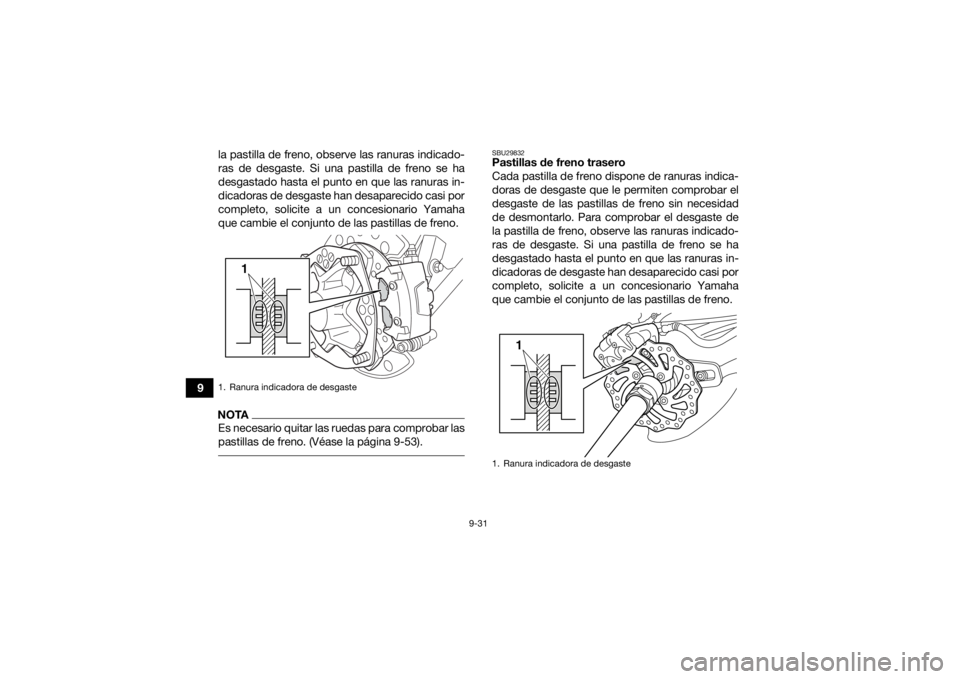

1. Ranura indicadora de desgaste
1
1. Ranura indicadora de desgaste
1
UBKD60S0.book Page 31 Monday, November 16, 2020 8:39 AM

9-32
9
SBU29502Comprobación del líquido de frenoAntes de utilizar el vehículo, verifique que el líqui-
do de frenos se encuentre por encima de la marca
de nivel mínimo. Compruebe el nivel del líquido de
frenos con la parte superior del nivel del depósito.
Añada líquido de frenos según sea necesario.
Freno delanteroFreno trasero
NOTAPara comprobar el nivel de líquido del freno trase-
ro, desmonte el asiento. (Véase la página 5-11).

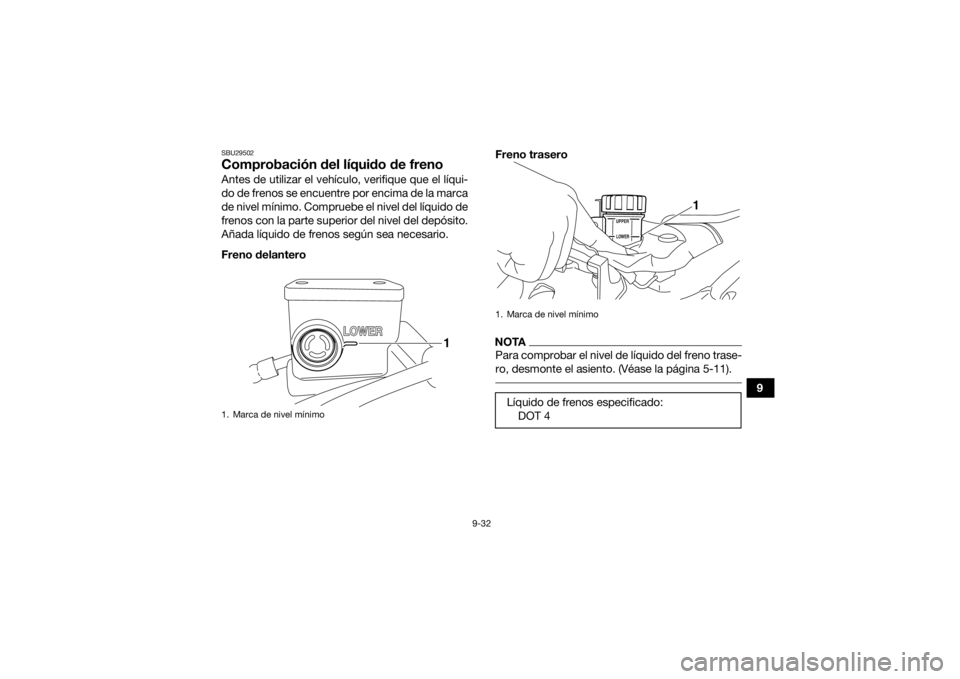

1. Marca de nivel mínimo
1
1. Marca de nivel mínimoLíquido de frenos especificado:
DOT 4
1
UBKD60S0.book Page 32 Monday, November 16, 2020 8:39 AM

9-33
9
ADVERTENCIA
SWB02721Un mantenimiento inadecuado puede reducir
la capacidad de frenada. Observe las precau-
ciones siguientes:
Una cantidad insuficiente de líquido de fre-
nos puede ocasionar la penetración de aire
en el sistema, con lo que se reducirán las
prestaciones de los frenos.
 Limpie el tapón de llenado antes de extraer-
lo. Utilice únicamente líquido de frenos DOT
4 de un recipiente sellado.
 Utilice únicamente el líquido de frenos espe-
cificado; de lo contrario se pueden deterio-
rar las juntas de goma y producirse fugas.
 Añada el mismo tipo de líquido de freno. Si
añade un líquido de frenos distinto a DOT 4
se puede producir una reacción química per-
judicial.
 Evite que penetre agua en el depósito cuan-
do añada líquido. El agua reducirá significa-
tivamente el punto de ebullición del líquido y
puede provocar una obstrucción por vapor.
ATENCIÓNSCB01161El líquido de frenos puede dañar las superfi-
cies pintadas o las piezas de plástico. Elimine
siempre inmediatamente el líquido que se haya
derramado. A medida que las pastillas de freno se desgastan,
es normal que el nivel de líquido de freno disminu-
ya de forma gradual. Un nivel bajo de líquido de
frenos puede ser indicativo del desgaste de las
pastillas o de una fuga en el sistema de frenos; por
tanto, compruebe si las pastillas están desgasta-
das y si hay alguna fuga en el sistema. Si el nivel
de líquido de frenos disminuye de forma repenti-
na, solicite a un concesionario Yamaha que averi-
güe la causa antes de seguir utilizando el vehículo.SBU24294Cambio del líquido de frenoSolicite a un concesionario Yamaha que cambie el
líquido de freno según los intervalos que se espe-
cifican en el cuadro de mantenimiento periódico.
Además, se deben cambiar las juntas de aceite de
las bombas y las pinzas de freno, así como los tu-
UBKD60S0.book Page 33 Monday, November 16, 2020 8:39 AM

9-34
9
bos de freno, según los intervalos indicados a
continuación o siempre que estén dañados o pre-
senten fugas.

Juntas de aceite: Cambiar cada dos años.
 Tubos de freno: Cambiar cada cuatro años.
SBU24396Comprobación del juego de la maneta
del freno delanteroNo debe haber ningún juego en el extremo de la
maneta de freno. Si hay juego, haga revisar el sis-
tema de frenos en un concesionario Yamaha.
SBU24616Comprobación de la al tura del pedal de
frenoCompruebe periódicamente la altura del pedal de
freno. Si la posición del pedal de freno no es la es-
pecificada, hágala ajustar en un concesionario
Yamaha.
1. Sin juego libre de la palanca del freno
1
1. Altura del pedal de frenoAltura del pedal de freno: 11.7 mm (0.46 in)
1
UBKD60S0.book Page 34 Monday, November 16, 2020 8:39 AM

9-35
9
SBU24717Ajuste del juego del freno de estacio-
namientoCompruebe periódicamente la longitud del cable
“A” y ajústela según sea necesario.1. Suelte el freno de estacionamiento moviendo la palanca del mismo hacia la derecha.
2. Afloje completamente la contratuerca y el perno de ajuste de la pinza de freno trasero. 3. Deslice la cubierta de goma hacia el cable del
freno.
4. Afloje la contratuerca.
5. Gire la tuerca de ajuste del juego del freno de estacionamiento en la dirección (a) para in-
crementar la longitud del cable y en la direc-
ción (b) para reducirlo.
NOTASi no consigue ajustar la longitud del cable al valor
especificado, consulte un concesionario Yamaha. 6. Apriete la contratuerca del cable del freno.

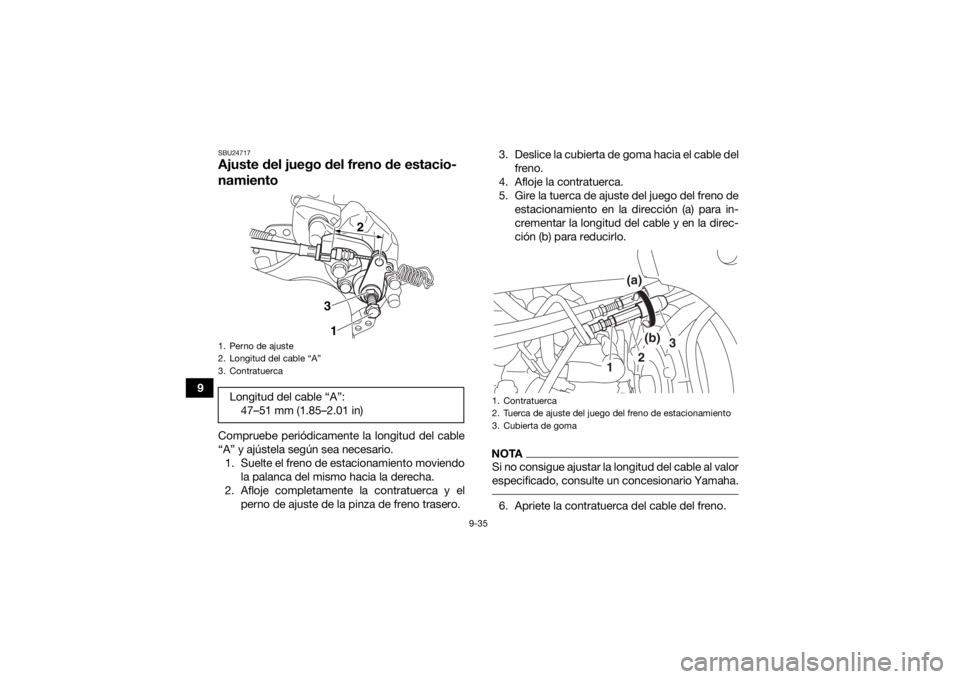

1. Perno de ajuste
2. Longitud del cable “A”
3. ContratuercaLongitud del cable “A”:47–51 mm (1.85–2.01 in)
1
2
3
1. Contratuerca
2. Tuerca de ajuste del juego del freno de estacionamiento
3. Cubierta de goma
1
2
3
(b)
(a)
