2021 YAMAHA XMAX 300 Manuale duso (in Italian)

Cura e rimessaggio dello scooter
8-4
8
1. Eseguire tutte le riparazioni necessa-
rie e qualsiasi intervento di manuten-
zione in sospeso.
2. Seguire tutte le istruzioni nella sezione Pulizia del presente capitolo.
3. Fare il pieno del serbatoio carburante, aggiungendo lo stabilizzatore per car-
burante secondo le istruzioni del pro-
dotto. Far funzionare il motore per 5
minuti per distribuire il carburante trat-
tato in tutto l’impianto del carburante.
4. Per i veicoli muniti di rubinetto benzi- na: Girare la leva rubinetto benzina in
posizione OFF.
5. Per i veicoli dotati di carburatore: Per prevenire l’accumulo di depositi di
carburante, scaricare il carburante
presente nella vaschetta carburatore
in un contenitore pulito. Riserrare il
bullone drenaggio e versare di nuovo
il carburante nel serbatoio carburante.
6. Utilizzare un olio protettivo per il ri- messaggio invernale del motore se-
guendo le istruzioni del prodotto per
proteggere i componenti interni del
motore dalla corrosione. Se l’olio pro-
tettivo per il rimessaggio del motore
non è disponibile, procedere come
segue per ciascun cilindro:
a. Togliere il cappuccio candela e la candela. b. Versare un cucchiaino da tè di olio
motore nel foro della candela.
c. Installare il cappuccio candela sul- la candela e poi mettere la candela
sulla testa cilindro in modo che gli
elettrodi siano a massa. (Questo li-
miterà la formazione di scintille du-
rante la prossima fase.)
d. Mettere in rotazione diverse volte il motore con lo starter. (In questo
modo la parete del cilindro si rico-
prirà di olio.) AVVERTENZA! Per
prevenire danne ggiamenti o in-
fortuni provocati dalle scintille,
accertarsi di aver messo a mas-
sa gli elettro di della can dela
mentre si fa girare il motore.
[HWA10952]
e. Togliere il cappuccio candela e poi
installare la candela ed il cappuc-
cio candela.
7. Lubrificare tutti i cavi di comando, i perni di guida, i pediali e tutte le leve,
nonché il cavalletto laterale e il caval-
letto centrale (se presente).
8. Controllare e ripristinare la pressione
pneumatico e poi sollevare il veicolo in
modo che tutte le ruote non tocchino
terra. Altrimenti, far girare le ruote di poco una volta al mese in modo da
prevenire il danneggiamento locale
dei pneumatici.
9. Coprire l’uscita gas di scarico con un sacchetto di plastica per prevenire la
penetrazione di umidità.
10. Rimuovere la batteria e caricarla com- pletamente, oppure collegare un cari-
cabatteria mantenitore per mantenere
la carica ottimale della batteria.
ATTENZIONE: Verificare che la bat-
teria e il relativo caricabatteria sia-
no compatibili. Non caricare le
batterie VRLA con caricabatterie
convenzionali.
[HCA26330]
NOTA Se la batteria verrà rimossa, caricarla
una volta al mese e conservarla in un
luogo temperato in cui la temperatura
sia di 0-30 °C (32-90 °F).
 Per maggiori informazioni sulla carica
e sulla conservazione della batteria,
vedere pagina 7-29.
UBBAH0H0.book Page 4 Monday, September 7, 2020 5:19 PM

Caratteristiche tecniche
9-1
9
Dimensioni:Lunghezza totale:2185 mm (86.0 in)
Larghezza totale:
775 mm (30.5 in)
Altezza totale: 1415/1465 mm (55.7/57.7 in)
Altezza alla sella: 795 mm (31.3 in)
Passo:
1540 mm (60.6 in)
Distanza da terra: 135 mm (5.31 in)
Raggio minimo di sterzata: 2.6 m (8.53 ft)Peso:Peso in ordine di marcia:179 kg (395 lb)Motore:Ciclo di combustione:
4 tempi
Impianto di raffreddamento: Raffreddato a liquido
Sistema di distribuzione: SOHC
Numero di cilindri:
Monocilindro
Cilindrata: 292 cm3
Alesaggio × corsa:
70.0 × 75.9 mm (2.76 × 2.99 in)
Sistema di avviamento:
Avviamento elettrico

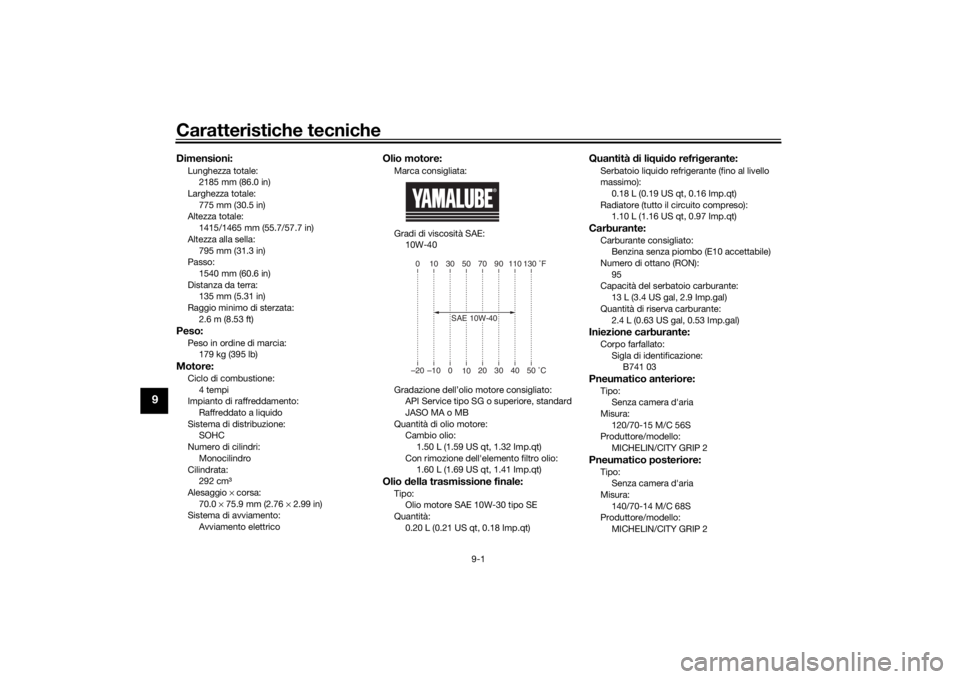

Olio motore:Marca consigliata:
Gradi di viscosità SAE:10W-40
Gradazione dell’olio motore consigliato: API Service tipo SG o superiore, standard
JASO MA o MB
Quantità di olio motore: Cambio olio: 1.50 L (1.59 US qt, 1.32 Imp.qt)
Con rimozione dell'elemento filtro olio: 1.60 L (1.69 US qt, 1.41 Imp.qt)Olio della trasmissione finale:Tipo:
Olio motore SAE 10W-30 tipo SE
Quantità: 0.20 L (0.21 US qt, 0.18 Imp.qt)
Quantità di li qui do refri gerante:Serbatoio liquido refrigerante (fino al livello
massimo):
0.18 L (0.19 US qt, 0.16 Imp.qt)
Radiatore (tutto il circuito compreso): 1.10 L (1.16 US qt, 0.97 Imp.qt)Carburante:Carburante consigliato:Benzina senza piombo (E10 accettabile)
Numero di ottano (RON): 95
Capacità del serbatoio carburante:
13 L (3.4 US gal, 2.9 Imp.gal)
Quantità di riserva carburante: 2.4 L (0.63 US gal, 0.53 Imp.gal)Iniezione carburante:Corpo farfallato:
Sigla di identificazione: B741 03Pneumatico anteriore:Tipo:Senza camera d'aria
Misura: 120/70-15 M/C 56S
Produttore/modello:
MICHELIN/CITY GRIP 2Pneumatico posteriore:Tipo:Senza camera d'aria
Misura:
140/70-14 M/C 68S
Produttore/modello: MICHELIN/CITY GRIP 2
–20 –10 0 1020 30 40 50 C
10 30 50 70 90 110
0 130 F
SAE 10W-40
UBBAH0H0.book Page 1 Monday, September 7, 2020 5:19 PM

Caratteristiche tecniche
9-2
9
Carico:Carico massimo:161 kg (355 lb)
(Peso totale del pilota, del passeggero, del
carico e degli accessori)Freno anteriore:Tipo: Freno monodisco idraulicoFreno posteriore:Tipo:Freno monodisco idraulicoSospensione anteriore:Tipo:
Forcella telescopicaSospensione posteriore:Tipo:Gruppo motore-trasmissione oscillanteImpianto elettrico:Tensione impianto:12 VBatteria:Modello:
GTZ8V
Tensione, capacità: 12 V, 7.0 Ah (10 HR)Potenza lampa dina:Faro:
LED
Lampada stop/fanalino: LED
Indicatore di direzione anteriore: 10.0 W × 2
Indicatore di direzione posteriore:
10.0 W × 2 Luce ausiliaria:
LED
Luce targa: 5.0 W × 1
UBBAH0H0.book Page 2 Monday, September 7, 2020 5:19 PM

Informazioni per I consumatori
10-1
10
HAU53562

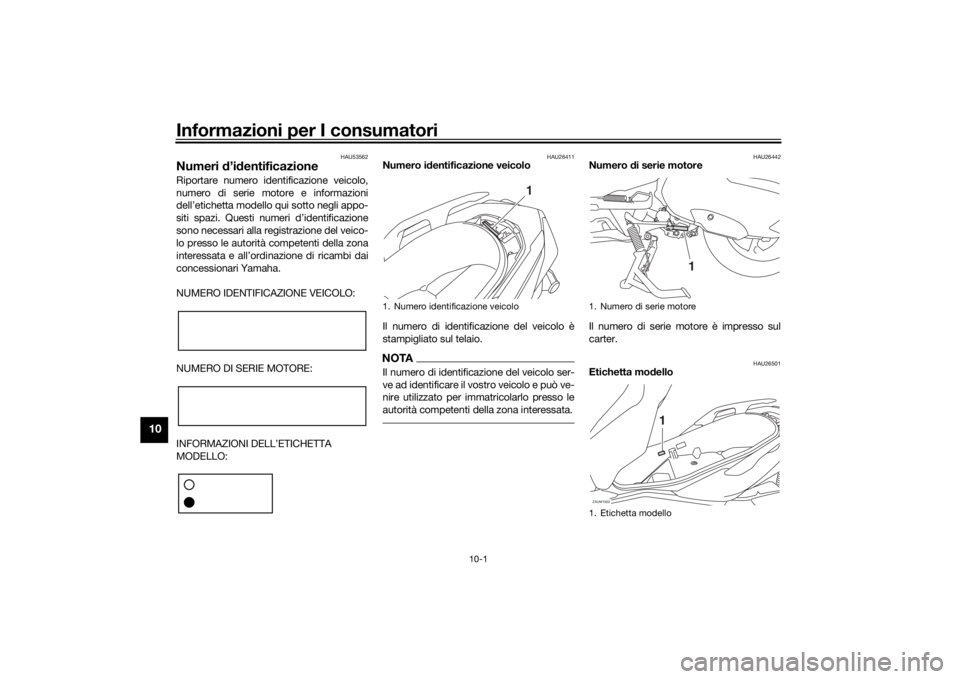

Numeri d’id entificazioneRiportare numero identificazione veicolo,
numero di serie motore e informazioni
dell’etichetta modello qui sotto negli appo-
siti spazi. Questi numeri d’identificazione
sono necessari alla registrazione del veico-
lo presso le autorità competenti della zona
interessata e all’ordinazione di ricambi dai
concessionari Yamaha.
NUMERO IDENTIFICAZIONE VEICOLO:
NUMERO DI SERIE MOTORE:
INFORMAZIONI DELL’ETICHETTA
MODELLO:
HAU26411
Numero i dentificazione veicolo
Il numero di identificazione del veicolo è
stampigliato sul telaio.NOTAIl numero di identificazione del veicolo ser-
ve ad identificare il vostro veicolo e può ve-
nire utilizzato per immatricolarlo presso le
autorità competenti della zona interessata.
HAU26442
Numero di serie motore
Il numero di serie motore è impresso sul
carter.
HAU26501
Etichetta mo dello
1. Numero identificazione veicolo
1
1. Numero di serie motore
1. Etichetta modello
1
ZAUM1502
1
UBBAH0H0.book Page 1 Monday, September 7, 2020 5:19 PM

Informazioni per I consumatori
10-2
10
L’etichetta del modello è applicata all’inter-
no dello scomparto portaoggetti posterio-
re. (Vedere pagina 4-20.) Registrare le
informazioni di questa etichetta nell’appo-
sito spazio. Queste informazioni sono ne-
cessarie per ordinare i ricambi presso i
concessionari Yamaha.
HAU69910

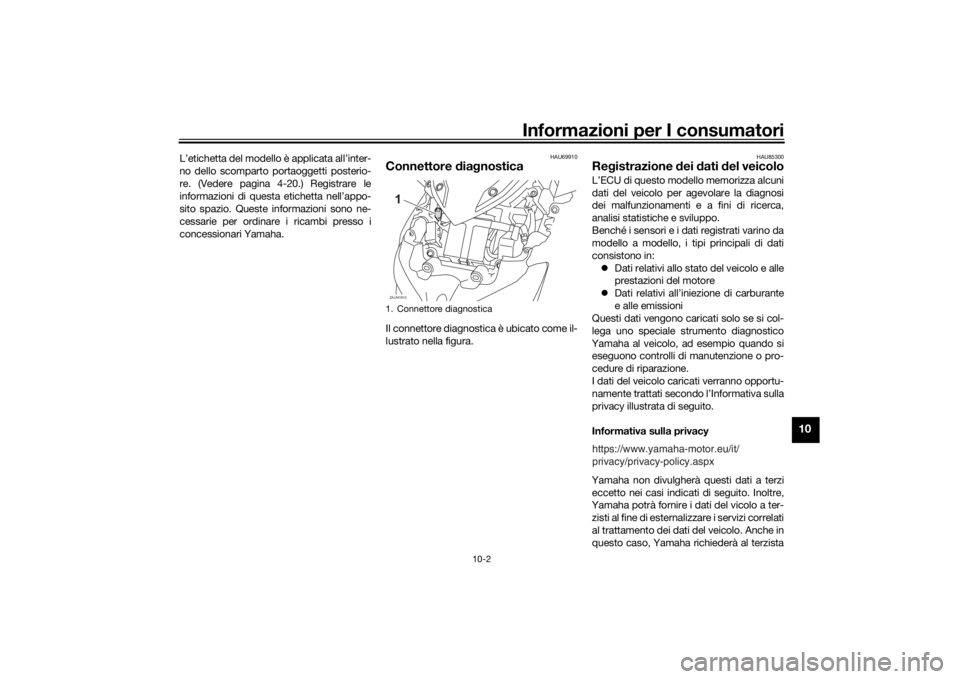

Connettore dia gnosticaIl connettore diagnostica è ubicato come il-
lustrato nella figura.
HAU85300
Re gistrazione dei dati del veicoloL’ECU di questo modello memorizza alcuni
dati del veicolo per agevolare la diagnosi
dei malfunzionamenti e a fini di ricerca,
analisi statistiche e sviluppo.
Benché i sensori e i dati registrati varino da
modello a modello, i tipi principali di dati
consistono in:
 Dati relativi allo stato del veicolo e alle
prestazioni del motore
 Dati relativi all’iniezione di carburante
e alle emissioni
Questi dati vengono caricati solo se si col-
lega uno speciale strumento diagnostico
Yamaha al veicolo, ad esempio quando si
eseguono controlli di manutenzione o pro-
cedure di riparazione.
I dati del veicolo caricati verranno opportu-
namente trattati secondo l’Informativa sulla
privacy illustrata di seguito.
Informativa sulla privacy
Yamaha non divulgherà questi dati a terzi
eccetto nei casi indicati di seguito. Inoltre,
Yamaha potrà fornire i dati del vicolo a ter-
zisti al fine di esternalizzare i servizi correlati
al trattamento dei dati del veicolo. Anche in
questo caso, Yamaha richiederà al terzista
1. Connettore diagnosticaZAUM18121
https://www.yamaha-motor.eu/it/
privacy/privacy-policy.aspx
UBBAH0H0.book Page 2 Monday, September 7, 2020 5:19 PM

Informazioni per I consumatori
10-3
10
di trattare opportunamente i dati del veicolo
da noi forniti e Yamaha gestirà i dati nella
maniera opportuna. Abbia ricevuto il consenso da parte
del proprietario del veicolo
 Sia obbligata a farlo per legge
 Debbano essere utilizzati da Yamaha
in caso di vertenze
 Quando i dati non si riferiscono né a
un veicolo né a un proprietario specifi-
coUBBAH0H0.book Page 3 Monday, September 7, 2020 5:19 PM

11-1
11
Indice analitico
AAccelerazione e decelerazione ............... 6-3
Assiemi ammortizzatore, regolazione... 4-24
Avviare il motore ..................................... 6-2
Avvio del mezzo ..................................... 6-3BBatteria ................................................. 7-29
Batteria della smart key, sostituzione..... 3-6
Blocchetto accensione ........................... 3-8CCandela, controllo .................................. 7-9
Caratteristiche tecniche.......................... 9-1
Carburante............................................ 4-18
Carburante, consigli per ridurne
il consumo ............................................ 6-4
Cavalletto centrale e cavalletto laterale, controllo e lu brificazione....... 7-27
Cavalletto laterale ................................. 4-26
Cavi, controllo e lubrificazione ............. 7-26
Chiave, modo di impiego di smart key e chiavi meccaniche ............................. 3-3
Cinghia trapezoidale, controllo............. 7-25
Commutatore luce abbagliante/
anabbagliante/interruttore di
segnalazione luce abbagliante ........... 4-12
Connettore diagnostica ........................ 10-2
Consigli per una guida sicura ................. 1-5
Contagiri ................................................. 4-3
Convertitore catalitico .......................... 4-20
Cura ........................................................ 8-1
Cuscinetti ruote, controllo .................... 7-29DDisplay multifunzione ............................. 4-3
EElementi filtranti del filtro aria e del carter cinghia trapezoidale ................ 7-16
Etichetta modello ................................. 10-1FFanalino posteriore/stop ...................... 7-33
Fari ....................................................... 7-32
Filtro a carboni attivi............................. 7-10
Forcella, controllo ................................ 7-28
Frenatura ................................................ 6-3
Fusibili, sostituzione ............................. 7-30GGioco della manopola acceleratore, controllo ............................................. 7-19
Gioco delle leve freno anteriore e posteriore, controllo ........................ 7-22
Gioco valvole........................................ 7-20IIndicatore di direzione anteriore .......... 7-33
Informazioni di sicurezza........................ 1-1
Interruttore Arresto/Accensione/ Avviamento ........................................ 4-13
Interruttore dell’avvisatore acustico ..... 4-12
Interruttore indicatori di direzione ........ 4-12
Interruttore luci d’emergenza ............... 4-13
Interruttore TRIP/INFO ......................... 4-13
Interruttori manubrio ............................ 4-12KKit attrezzi .............................................. 7-2LLampada luce targa, sostituzione ........ 7-34
Leva freno, anteriore ............................ 4-13
Leva freno, posteriore .......................... 4-14
Leve freno, lubrificazione ..................... 7-26 Liquido freni, cambio ............................ 7-25
Liquido refrigerante............................... 7-14
Livello liquido freni, controllo ................ 7-24
Luci di posizione anteriori ..................... 7-32
MManopola e cavo acceleratore,
controllo e lubrificazione .................... 7-26
Manutenzione e lubrificazione, periodiche............................................. 7-4
Manutenzione, sistema di controllo
emissioni .............................................. 7-3
Modalità di emergenza ......................... 7-38NNumeri d’identificazione ....................... 10-1
Numero di serie motore ........................ 10-1
Numero identificazione veicolo............. 10-1OOlio motore e elemento filtro olio ......... 7-10
Olio trasmissione finale......................... 7-13PPannello, rimozione e installazione......... 7-8
Parabrezza ............................................ 4-22
Parcheggio.............................................. 6-4
Pastiglie del freno anteriore e posteriore, controllo ........................ 7-23
Pneumatici ............................................ 7-20
Posizione del manubrio, regolazione .... 4-24
Posizioni dei componenti ....................... 2-1
Presa ausiliaria (CC).............................. 4-25RRaggio d’azione del sistema smart key .............................................. 3-2
Registrazione dei dati, veicolo .............. 10-2
Ricerca ed eliminazione guasti ............. 7-34
UBBAH0H0.book Page 1 Monday, September 7, 2020 5:19 PM

Indice analitico
11-2
11
Rimessa .................................................. 8-3
Rodaggio ................................................ 6-1
Ruote .................................................... 7-22SSistema di controllo della trazione........ 4-15
Sistema d’interruzione circuito
accensione ......................................... 4-27
Sistema frenante anti-bloccaggio (ABS)................................................... 4-14
Sistema smart key .................................. 3-1
Sistema smart key, risoluzione dei problemi........................................ 7-35
Smart key................................................ 3-5
Spia ABS................................................. 4-2
Spia di segnalazione guasto (MIL) .......... 4-1
Spia luce abbagliante ............................. 4-1
Spia sistema di controllo della trazione ................................................. 4-2
Spia sistema smart key........................... 4-2
Spie di segnalazione e di avvertimento ......................................... 4-1
Spie indicatore di direzione .................... 4-1
Sterzo, controllo ................................... 7-28
Surriscaldamento del motore ............... 7-37TTabella di ricerca ed eliminazione guasti .................................................. 7-36
Tachimetro .............................................. 4-2
Tappo serbatoio carburante ................. 4-17
Tubo di troppopieno del serbatoio carburante .......................................... 4-19
VVani portaoggetti .................................. 4-20
Verniciatura opaca, prestare attenzione............................................. 8-1
UBBAH0H0.book Page 2 Monday, September 7, 2020 5:19 PM
