2021 YAMAHA XMAX 300 Manuale duso (in Italian)

Manutenzione e regolazione perio diche
7-27
7
HAU23215

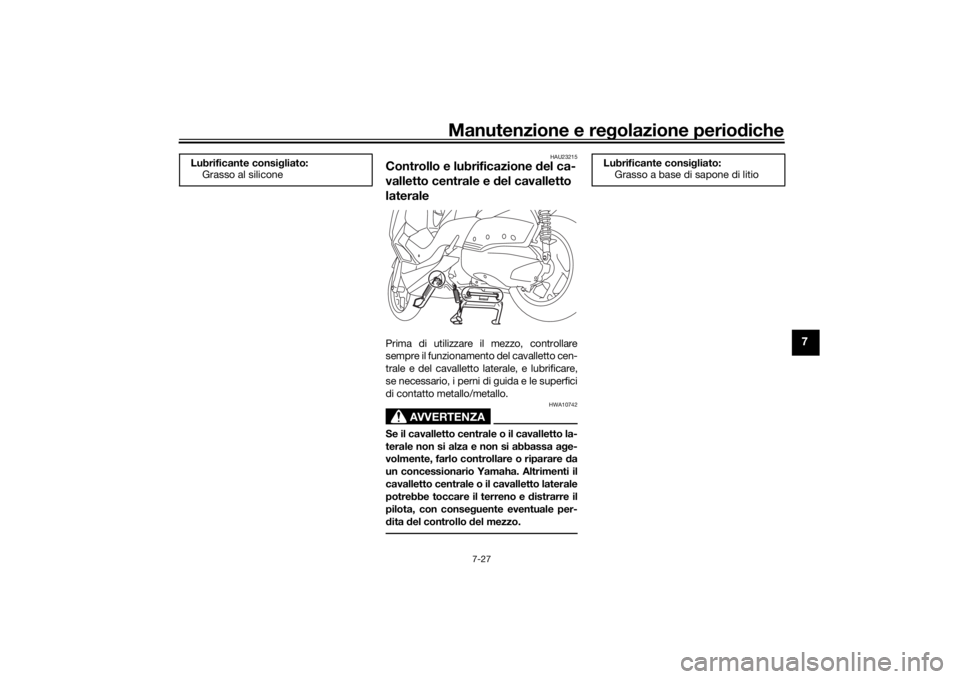

Controllo e lubrificazione del ca-
valletto centrale e del cavalletto
lateralePrima di utilizzare il mezzo, controllare
sempre il funzionamento del cavalletto cen-
trale e del cavalletto laterale, e lubrificare,
se necessario, i perni di guida e le superfici
di contatto metallo/metallo.
AVVERTENZA
HWA10742
Se il cavalletto centrale o il cavalletto la-
terale non si alza e non si abbassa a ge-
volmente, farlo controllare o riparare da
un concessionario Yamaha. Altrimenti il
cavalletto centrale o il cavalletto laterale
potrebbe toccare il terreno e distrarre il
pilota, con conse guente eventuale per-
d ita del controllo d el mezzo.
Lubrificante consi gliato:
Grasso al silicone
Lubrificante consi gliato:
Grasso a base di sapone di litio
UBBAH0H0.book Page 27 Monday, September 7, 2020 5:19 PM

Manutenzione e regolazione perio diche
7-28
7
HAU23273
Controllo della forcellaSi devono controllare le condizioni ed il fun-
zionamento della forcella come segue agli
intervalli specificati nella tabella della ma-
nutenzione periodica e lubrificazione.
Per controllare le con dizioni
Controllare che i tubi di forza non presenti-
no graffi, danneggiamenti o eccessive per-
dite di olio.
Per controllare il funzionamento
1. Posizionare il veicolo su una superficie piana e mantenerlo diritto.
AVVERTENZA! Per evitare infortuni,
supportare fermamente il veicolo in
mo do che non ci sia pericolo che si
ribalti.
[HWA10752]
2. Azionando il freno anteriore, premere
con forza il manubrio diverse volte
verso il basso per verificare se la for-
cella si comprime e si estende regolar-
mente.
ATTENZIONE
HCA10591
Se la forcella è d anneggiata o non fun-
ziona a gevolmente, farla controllare o ri-
parare da un concessionario Yamaha.
HAU45512

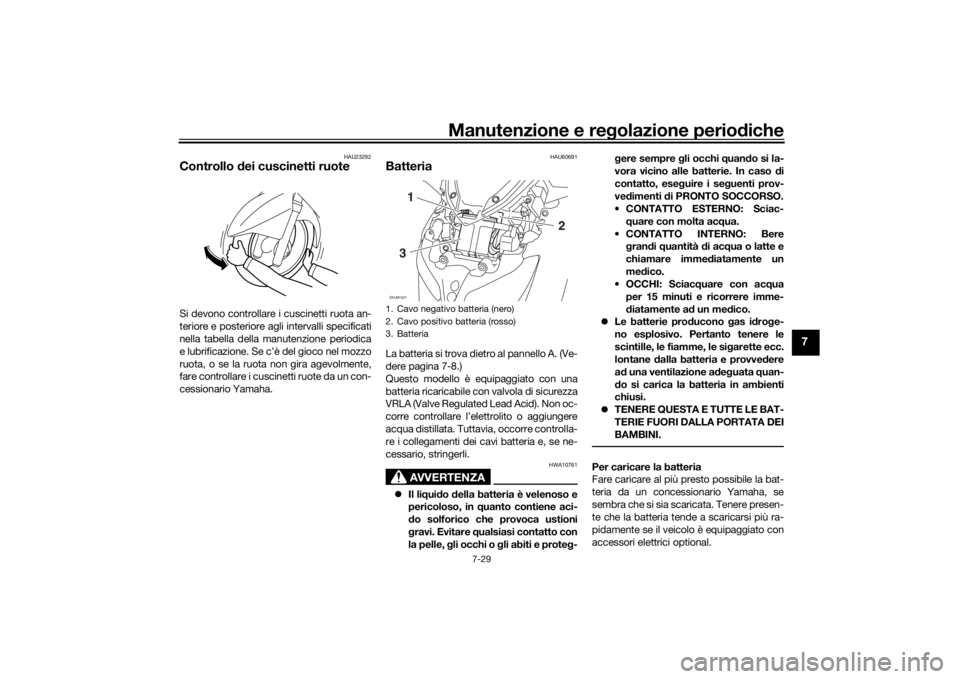

Controllo dello sterzoSe usurati o allentati, i cuscinetti dello ster-
zo possono essere fonte di pericoli. Pertan-
to si deve controllare il funzionamento dello
sterzo come segue agli intervalli specificati
nella tabella della manutenzione periodica
e lubrificazione.
1. Posizionare il veicolo sul cavalletto centrale. AVVERTENZA! Per evitare
infortuni, supportare fermamente il
veicolo in mod o che non ci sia peri-
colo che si ribalti.
[HWA10752]
2. Tenere le estremità inferiori degli steli forcella e cercare di muoverli in avanti
e all’indietro. Se si sente del gioco,
fare controllare o riparare lo sterzo da
un concessionario Yamaha.
UBBAH0H0.book Page 28 Monday, September 7, 2020 5:19 PM

Manutenzione e regolazione perio diche
7-29
7
HAU23292
Controllo dei cuscinetti ruoteSi devono controllare i cuscinetti ruota an-
teriore e posteriore agli intervalli specificati
nella tabella della manutenzione periodica
e lubrificazione. Se c’è del gioco nel mozzo
ruota, o se la ruota non gira agevolmente,
fare controllare i cuscinetti ruote da un con-
cessionario Yamaha.
HAU60691
BatteriaLa batteria si trova dietro al pannello A. (Ve-
dere pagina 7-8.)
Questo modello è equipaggiato con una
batteria ricaricabile con valvola di sicurezza
VRLA (Valve Regulated Lead Acid). Non oc-
corre controllare l’elettrolito o aggiungere
acqua distillata. Tuttavia, occorre controlla-
re i collegamenti dei cavi batteria e, se ne-
cessario, stringerli.
AVVERTENZA
HWA10761
 Il liqui do della batteria è velenoso e
pericoloso, in quanto contiene aci-
d o solforico che provoca ustioni
g ravi. Evitare qualsiasi contatto con
la pelle, g li occhi o gli abiti e prote g- g
ere sempre g li occhi quando si la-
vora vicino alle batterie. In caso di
contatto, eseg uire i seguenti prov-
ve dimenti di PRONTO SOCCORSO.
CONTATTO ESTERNO: Sciac-
quare con molta ac qua.
CONTATTO INTERNO: Bere gran di q uantità di ac qua o latte e
chiamare immed iatamente un
me dico.
OCCHI: Sciac quare con ac qua
per 15 minuti e ricorrere imme-
d iatamente a d un me dico.
 Le batterie pro ducono gas i dro ge-
no esplosivo. Pertanto tenere le
scintille, le fiamme, le si garette ecc.
lontane dalla batteria e provve dere
a d una ventilazione a deg ua
ta quan-
d o si carica la batteria in ambienti
chiusi.
 TENERE QUESTA E TUTTE LE BAT-
TERIE FUORI DALLA PORTATA DEI
BAMBINI.
Per caricare la batteria
Fare caricare al più presto possibile la bat-
teria da un concessionario Yamaha, se
sembra che si sia scaricata. Tenere presen-
te che la batteria tende a scaricarsi più ra-
pidamente se il veicolo è equipaggiato con
accessori elettrici optional.
1. Cavo negativo batteria (nero)
2. Cavo positivo batteria (rosso)
3. BatteriaZAUM1527
13
2
UBBAH0H0.book Page 29 Monday, September 7, 2020 5:19 PM

Manutenzione e regolazione perio diche
7-30
7
ATTENZIONE
HCA16522
Per caricare una batteria ricaricabile con
valvola di sicurezza VRLA (Valve Re gula-
te d Lea d Aci d), occorre un caricabatte-
ria speciale (a tensione costante). Se si
utilizza un caricabatteria convenzionale
si danne ggia la batteria.Rimessa ggio della batteria
1. Se non si intende utilizzare il veicolo per oltre un mese, togliere la batteria
dal mezzo, caricarla completamente e
poi riporla in un ambiente fresco e
asciutto. ATTENZIONE: Quan do si
rimuove la batteria, accertarsi che il
blocchetto accensione sia spento,
poi scolle gare il cavo ne gativo pri-
ma di scolle gare il cavo positivo.
[HCA16304]
2. Se la batteria resta inutilizzata per più
di due mesi, controllarla almeno una
volta al mese e caricarla completa-
mente se è necessario.
3. Caricare completamente la batteria
prima dell’installazione.
ATTENZIONE: Quando si installa la
batteria, accertarsi che il blocchet-
to accensione sia spento, poi colle-
g are il cavo positivo prima di
colle gare il cavo ne gativo.
[HCA16842]
4. Dopo l’installazione, verificare che i
cavi batteria siano collegati corretta-
mente ai terminali batteria.ATTENZIONE
HCA16531
Tenere la batteria sempre carica. Se si
ripone una batteria scarica, si possono
provocare danni permanenti alla stessa.
HAU78242

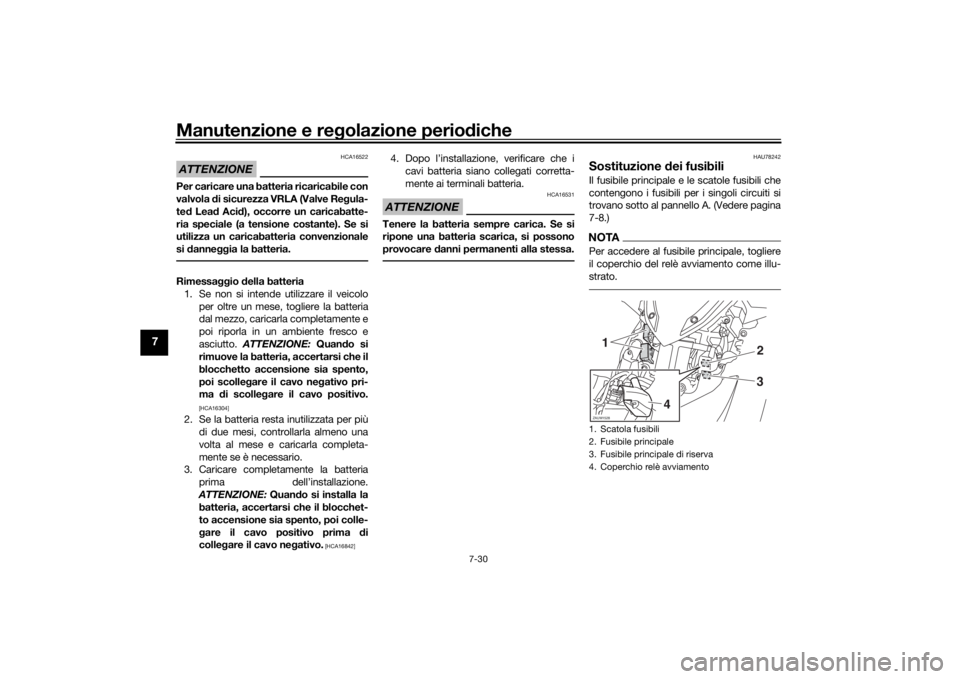

Sostituzione dei fusibiliIl fusibile principale e le scatole fusibili che
contengono i fusibili per i singoli circuiti si
trovano sotto al pannello A. (Vedere pagina
7-8.)NOTAPer accedere al fusibile principale, togliere
il coperchio del relè avviamento come illu-
strato.1. Scatola fusibili
2. Fusibile principale
3. Fusibile principale di riserva
4. Coperchio relè avviamentoZAUM15281
23
4
UBBAH0H0.book Page 30 Monday, September 7, 2020 5:19 PM

Manutenzione e regolazione perio diche
7-31
7
Se un fusibile è bruciato, sostituirlo come
segue.
1. Spegnere il blocchetto accensione e spegnere il circuito elettrico in que-
stione. 2. Togliere il fusibile bruciato ed installa-
re un fusibile nuovo dell’amperaggio
secondo specifica. AVVERTENZA!
Non utilizzare un fusibile di ampe-
ra ggio superiore a quello consi glia-
to per evitare di provocare danni
estesi all’impianto elettrico e d
eventualmente un incen dio.
[HWA15132]
3. Accendere il blocchetto accensione e
poi il circuito elettrico in questione per
controllare se il dispositivo funziona.
1. Fusibile sistema di segnalazione 2
2. Fusibile sistema di segnalazione
3. Fusibile centralina ABS
4. Fusibile principale 2
5. Fusibile motorino ventola radiatore
6. Fusibile di backup
7. Fusibile di riserva
8. Fusibile motorino ABS
9. Fusibile del solenoide ABS
10.Fusibile dell’indicatore di direzione e della luce d’emergenza
11.Fusibile terminale 1 (per presa ausiliaria (CC))
12.Fusibile risposta automaticaZAUM1529
1
2
3
4
5
6 7
891011
7
Fusibili secon
do specifica:
Fusibile principale:
20.0 A
Fusibile principale 2: 7.5 A
Fusibile terminale 1: 2.0 A
Fusibile dell’impianto di segnalazio-
ne: 10.0 A
Fusibile sistema di segnalazione 2:
7.5 A
Fusibile motorino ventola radiatore: 7.5 A
Fusibile di backup: 7.5 A
Fusibile degli indicatori di direzione
e delle luci d’emergenza: 7.5 A
Fusibile della centralina dell’ABS:
7.5 A
Fusibile del motorino dell’ABS: 30.0 A
Fusibile del solenoide ABS: 15.0 A
Fusibile risposta automatica:
2.0 A
UBBAH0H0.book Page 31 Monday, September 7, 2020 5:19 PM

Manutenzione e regolazione perio diche
7-32
7
4. Se nuovamente il fusibile brucia subi-
to, fare controllare l’impianto elettrico
da un concessionario Yamaha.
HAU64070
FariQuesto modello è equipaggiato con fari a
LED.
Se il faro non si accende, fare controllare il
circuito elettrico da un concessionario
Yamaha.ATTENZIONE
HCA16581
Non attaccare nessun tipo di pellicola
colorata o di a desivo sulla lente faro.
HAU54502
Luci di posizione anterioriQuesto modello è equipaggiato con luci di
posizione anteriori a LED.
Se una luce di posizione anteriore non si
accende, farla controllare da un concessio-
nario Yamaha.
UBBAH0H0.book Page 32 Monday, September 7, 2020 5:19 PM

Manutenzione e regolazione perio diche
7-33
7
HAU70540
Fanalino posteriore/stopQuesto modello è equipaggiato con un fa-
nalino posteriore/stop a LED.
Se il fanalino posteriore/stop non si accen-
de, farlo controllare da un concessionario
Yamaha.
HAU39881
In dicatore d i d irezione anterioreSe un indicatore di direzione anteriore non
si accende, fare controllare il circuito elettri-
co da un concessionario Yamaha o sostitu-
ire la lampada.
HAUT1331
Lampa dina in dicatore di d irezio-
ne posterioreSe la lampadina di un indicatore di direzio-
ne posteriore non si accende, fare control-
lare il circuito elettrico da un
concessionario Yamaha o sostituire la lam-
padina.
UBBAH0H0.book Page 33 Monday, September 7, 2020 5:19 PM

Manutenzione e regolazione perio diche
7-34
7
HAU78560

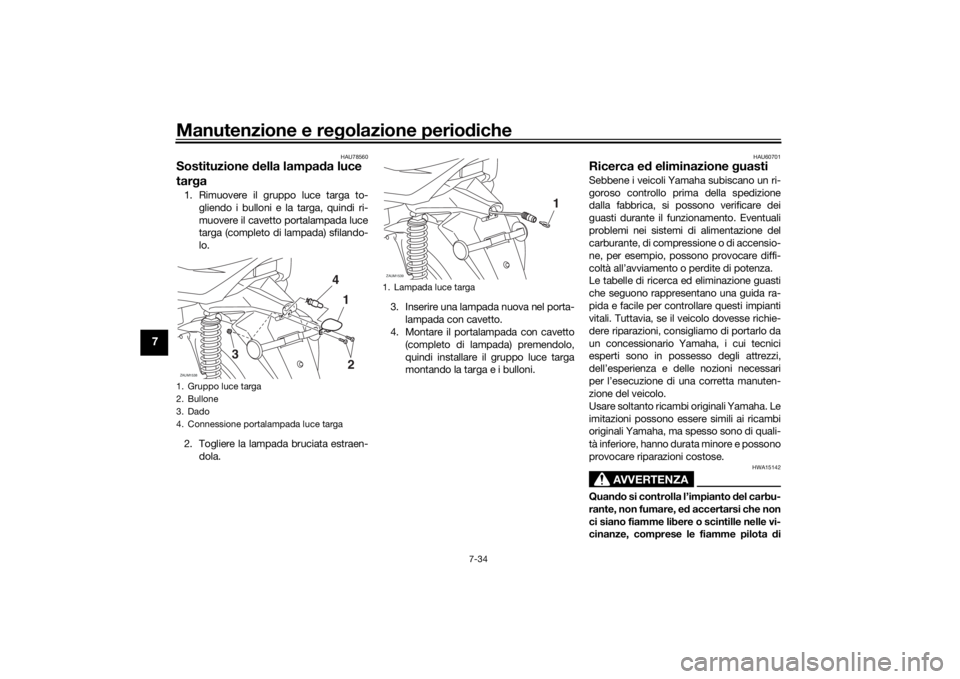

Sostituzione della lampa da luce
tar ga1. Rimuovere il gruppo luce targa to-
gliendo i bulloni e la targa, quindi ri-
muovere il cavetto portalampada luce
targa (completo di lampada) sfilando-
lo.
2. Togliere la lampada bruciata estraen- dola. 3. Inserire una lampada nuova nel porta-
lampada con cavetto.
4. Montare il portalampada con cavetto
(completo di lampada) premendolo,
quindi installare il gruppo luce targa
montando la targa e i bulloni.
HAU60701
Ricerca e d eliminazione guastiSebbene i veicoli Yamaha subiscano un ri-
goroso controllo prima della spedizione
dalla fabbrica, si possono verificare dei
guasti durante il funzionamento. Eventuali
problemi nei sistemi di alimentazione del
carburante, di compressione o di accensio-
ne, per esempio, possono provocare diffi-
coltà all’avviamento o perdite di potenza.
Le tabelle di ricerca ed eliminazione guasti
che seguono rappresentano una guida ra-
pida e facile per controllare questi impianti
vitali. Tuttavia, se il veicolo dovesse richie-
dere riparazioni, consigliamo di portarlo da
un concessionario Yamaha, i cui tecnici
esperti sono in possesso degli attrezzi,
dell’esperienza e delle nozioni necessari
per l’esecuzione di una corretta manuten-
zione del veicolo.
Usare soltanto ricambi originali Yamaha. Le
imitazioni possono essere simili ai ricambi
originali Yamaha, ma spesso sono di quali-
tà inferiore, hanno durata minore e possono
provocare riparazioni costose.
AVVERTENZA
HWA15142
Quan do si controlla l’impianto del carbu-
rante, non fumare, e d accertarsi che non
ci siano fiamme libere o scintille nelle vi-
cinanze, comprese le fiamme pilota di
1. Gruppo luce targa
2. Bullone
3. Dado
4. Connessione portalampada luce targaZAUM1538
1
4
3 2
1. Lampada luce targaZAUM1539
1
UBBAH0H0.book Page 34 Monday, September 7, 2020 5:19 PM
