2021 YAMAHA TRICITY 300 Instructieboekje (in Dutch)

Veilighei dsinformatie
1-2
1

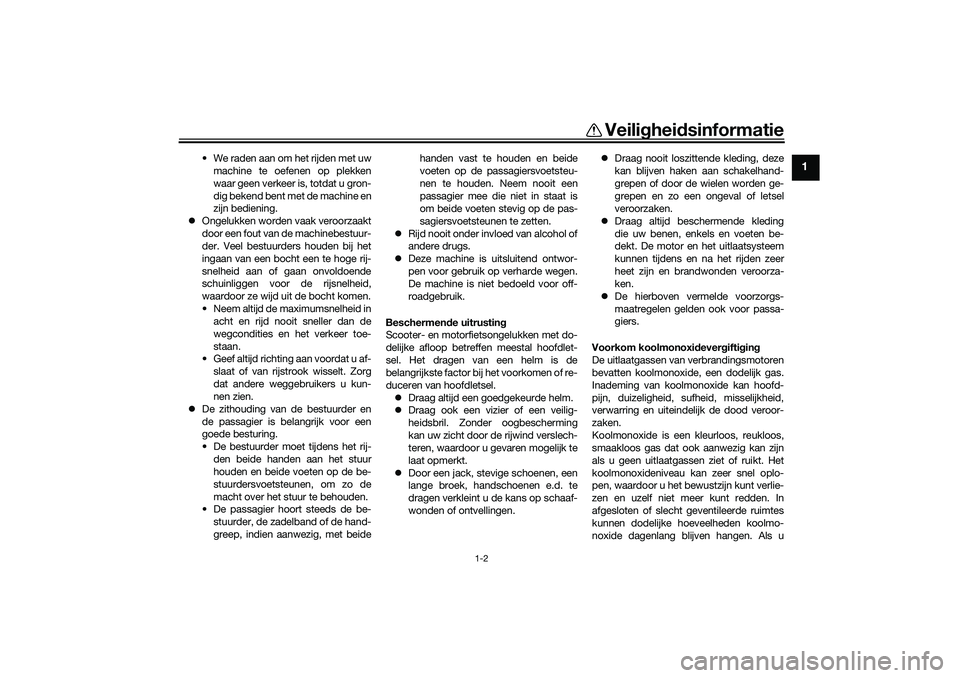

• We raden aan om het rijden met uw
machine te oefenen op plekken
waar geen verkeer is, totdat u gron-
dig bekend bent met de machine en
zijn bediening.
 Ongelukken worden vaak veroorzaakt
door een fout van de machinebestuur-
der. Veel bestuurders houden bij het
ingaan van een bocht een te hoge rij-
snelheid aan of gaan onvoldoende
schuinliggen voor de rijsnelheid,
waardoor ze wijd uit de bocht komen.
• Neem altijd de maximumsnelheid in acht en rijd nooit sneller dan de
wegcondities en het verkeer toe-
staan.
• Geef altijd richting aan voordat u af-
slaat of van rijstrook wisselt. Zorg
dat andere weggebruikers u kun-
nen zien.
 De zithouding van de bestuurder en
de passagier is belangrijk voor een
goede besturing.
• De bestuurder moet tijdens het rij- den beide handen aan het stuur
houden en beide voeten op de be-
stuurdersvoetsteunen, om zo de
macht over het stuur te behouden.
• De passagier hoort steeds de be-
stuurder, de zadelband of de hand-
greep, indien aanwezig, met beide handen vast te houden en beide
voeten op de passagiersvoetsteu-
nen te houden. Neem nooit een
passagier mee die niet in staat is
om beide voeten stevig op de pas-
sagiersvoetsteunen te zetten.
 Rijd nooit onder invloed van alcohol of
andere drugs.
 Deze machine is uitsluitend ontwor-
pen voor gebruik op verharde wegen.
De machine is niet bedoeld voor off-
roadgebruik.
Beschermen de uitrustin g
Scooter- en motorfietsongelukken met do-
delijke afloop betreffen meestal hoofdlet-
sel. Het dragen van een helm is de
belangrijkste factor bij het voorkomen of re-
duceren van hoofdletsel.
 Draag altijd een goedgekeurde helm.
 Draag ook een vizier of een veilig-
heidsbril. Zonder oogbescherming
kan uw zicht door de rijwind verslech-
teren, waardoor u gevaren mogelijk te
laat opmerkt.
 Door een jack, stevige schoenen, een
lange broek, handschoenen e.d. te
dragen verkleint u de kans op schaaf-
wonden of ontvellingen. 
Draag nooit loszittende kleding, deze
kan blijven haken aan schakelhand-
grepen of door de wielen worden ge-
grepen en zo een ongeval of letsel
veroorzaken.
 Draag altijd beschermende kleding
die uw benen, enkels en voeten be-
dekt. De motor en het uitlaatsysteem
kunnen tijdens en na het rijden zeer
heet zijn en brandwonden veroorza-
ken.
 De hierboven vermelde voorzorgs-
maatregelen gelden ook voor passa-
giers.
Voorkom koolmonoxi dever gifti gin g
De uitlaatgassen van verbrandingsmotoren
bevatten koolmonoxide, een dodelijk gas.
Inademing van koolmonoxide kan hoofd-
pijn, duizeligheid, sufheid, misselijkheid,
verwarring en uiteindelijk de dood veroor-
zaken.
Koolmonoxide is een kleurloos, reukloos,
smaakloos gas dat ook aanwezig kan zijn
als u geen uitlaatgassen ziet of ruikt. Het
koolmonoxideniveau kan zeer snel oplo-
pen, waardoor u het bewustzijn kunt verlie-
zen en uzelf niet meer kunt redden. In
afgesloten of slecht geventileerde ruimtes
kunnen dodelijke hoeveelheden koolmo-
noxide dagenlang blijven hangen. Als u
UBEDD0D0.book Page 2 Monday, October 12, 2020 8:10 AM

Veiligheidsinformatie
1-3
1

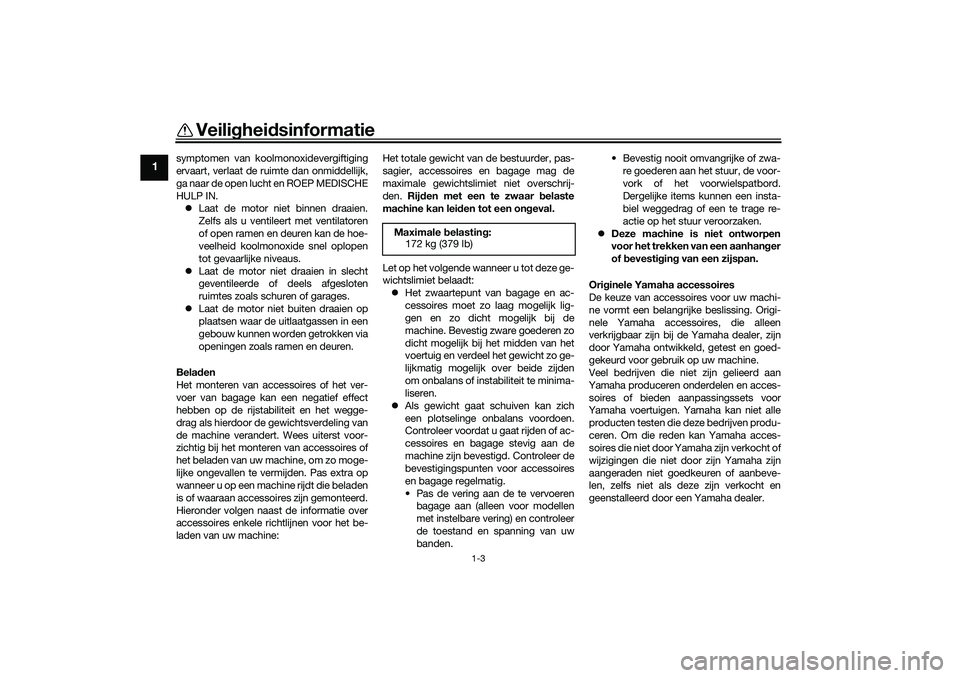

symptomen van koolmonoxidevergiftiging
ervaart, verlaat de ruimte dan onmiddellijk,
ga naar de open lucht en ROEP MEDISCHE
HULP IN.
 Laat de motor niet binnen draaien.
Zelfs als u ventileert met ventilatoren
of open ramen en deuren kan de hoe-
veelheid koolmonoxide snel oplopen
tot gevaarlijke niveaus.
 Laat de motor niet draaien in slecht
geventileerde of deels afgesloten
ruimtes zoals schuren of garages.
 Laat de motor niet buiten draaien op
plaatsen waar de uitlaatgassen in een
gebouw kunnen worden getrokken via
openingen zoals ramen en deuren.
Bela den
Het monteren van accessoires of het ver-
voer van bagage kan een negatief effect
hebben op de rijstabiliteit en het wegge-
drag als hierdoor de gewichtsverdeling van
de machine verandert. Wees uiterst voor-
zichtig bij het monteren van accessoires of
het beladen van uw machine, om zo moge-
lijke ongevallen te vermijden. Pas extra op
wanneer u op een machine rijdt die beladen
is of waaraan accessoires zijn gemonteerd.
Hieronder volgen naast de informatie over
accessoires enkele richtlijnen voor het be-
laden van uw machine: Het totale gewicht van de bestuurder, pas-
sagier, accessoires en bagage mag de
maximale gewichtslimiet niet overschrij-
den.
Rijden met een te zwaar belaste
machine kan lei den tot een on geval.
Let op het volgende wanneer u tot deze ge-
wichtslimiet belaadt:  Het zwaartepunt van bagage en ac-
cessoires moet zo laag mogelijk lig-
gen en zo dicht mogelijk bij de
machine. Bevestig zware goederen zo
dicht mogelijk bij het midden van het
voertuig en verdeel het gewicht zo ge-
lijkmatig mogelijk over beide zijden
om onbalans of instabiliteit te minima-
liseren.
 Als gewicht gaat schuiven kan zich
een plotselinge onbalans voordoen.
Controleer voordat u gaat rijden of ac-
cessoires en bagage stevig aan de
machine zijn bevestigd. Controleer de
bevestigingspunten voor accessoires
en bagage regelmatig.
• Pas de vering aan de te vervoeren bagage aan (alleen voor modellen
met instelbare vering) en controleer
de toestand en spanning van uw
banden. • Bevestig nooit omvangrijke of zwa-
re goederen aan het stuur, de voor-
vork of het voorwielspatbord.
Dergelijke items kunnen een insta-
biel weggedrag of een te trage re-
actie op het stuur veroorzaken.
 Deze machine is niet ontworpen
voor het trekken van een aanhan ger
of bevesti gin g van een zijspan.
Orig inele Yamaha accessoires
De keuze van accessoires voor uw machi-
ne vormt een belangrijke beslissing. Origi-
nele Yamaha accessoires, die alleen
verkrijgbaar zijn bij de Yamaha dealer, zijn
door Yamaha ontwikkeld, getest en goed-
gekeurd voor gebruik op uw machine.
Veel bedrijven die niet zijn gelieerd aan
Yamaha produceren onderdelen en acces- soires of bieden aanpassingssets voor
Yamaha voertuigen. Yamaha kan niet alle
producten testen die deze bedrijven produ-
ceren. Om die reden kan Yamaha acces-
soires die niet door Yamaha zijn verkocht of
wijzigingen die niet door zijn Yamaha zijn
aangeraden niet goedkeuren of aanbeve-
len, zelfs niet als deze zijn verkocht en
geenstalleerd door een Yamaha dealer.
Maximale
belastin g:
172 kg (379 lb)UBEDD0D0.book Page 3 Monday, October 12, 2020 8:10 AM

Veilighei dsinformatie
1-4
1

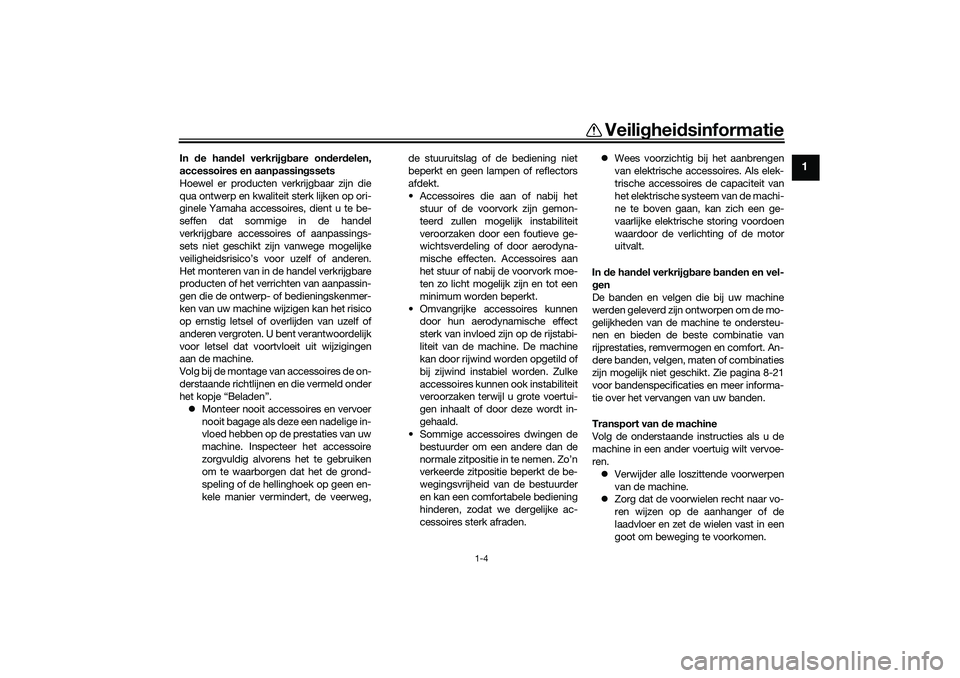

In de han del verkrij gbare on der delen,
accessoires en aanpassin gssets
Hoewel er producten verkrijgbaar zijn die
qua ontwerp en kwaliteit sterk lijken op ori-
ginele Yamaha accessoires, dient u te be-
seffen dat sommige in de handel
verkrijgbare accessoires of aanpassings-
sets niet geschikt zijn vanwege mogelijke
veiligheidsrisico’s voor uzelf of anderen.
Het monteren van in de handel verkrijgbare
producten of het verrichten van aanpassin-
gen die de ontwerp- of bedieningskenmer-
ken van uw machine wijzigen kan het risico
op ernstig letsel of overlijden van uzelf of
anderen vergroten. U bent verantwoordelijk
voor letsel dat voortvloeit uit wijzigingen
aan de machine.
Volg bij de montage van accessoires de on-
derstaande richtlijnen en die vermeld onder
het kopje “Beladen”.  Monteer nooit accessoires en vervoer
nooit bagage als deze een nadelige in-
vloed hebben op de prestaties van uw
machine. Inspecteer het accessoire
zorgvuldig alvorens het te gebruiken
om te waarborgen dat het de grond-
speling of de hellinghoek op geen en-
kele manier vermindert, de veerweg, de stuuruitslag of de bediening niet
beperkt en geen lampen of reflectors
afdekt.
• Accessoires die aan of nabij het stuur of de voorvork zijn gemon-
teerd zullen mogelijk instabiliteit
veroorzaken door een foutieve ge-
wichtsverdeling of door aerodyna-
mische effecten. Accessoires aan
het stuur of nabij de voorvork moe-
ten zo licht mogelijk zijn en tot een
minimum worden beperkt.
• Omvangrijke accessoires kunnen door hun aerodynamische effect
sterk van invloed zijn op de rijstabi-
liteit van de machine. De machine
kan door rijwind worden opgetild of
bij zijwind instabiel worden. Zulke
accessoires kunnen ook instabiliteit
veroorzaken terwijl u grote voertui-
gen inhaalt of door deze wordt in-
gehaald.
• Sommige accessoires dwingen de
bestuurder om een andere dan de
normale zitpositie in te nemen. Zo’n
verkeerde zitpositie beperkt de be-
wegingsvrijheid van de bestuurder
en kan een comfortabele bediening
hinderen, zodat we dergelijke ac-
cessoires sterk afraden. 
Wees voorzichtig bij het aanbrengen
van elektrische accessoires. Als elek-
trische accessoires de capaciteit van
het elektrische systeem van de machi-
ne te boven gaan, kan zich een ge-
vaarlijke elektrische storing voordoen
waardoor de verlichting of de motor
uitvalt.
In de han del verkrij gbare ban den en vel-
g en
De banden en velgen die bij uw machine
werden geleverd zijn ontworpen om de mo-
gelijkheden van de machine te ondersteu-
nen en bieden de beste combinatie van
rijprestaties, remvermogen en comfort. An-
dere banden, velgen, maten of combinaties
zijn mogelijk niet geschikt. Zie pagina 8-21
voor bandenspecificaties en meer informa-
tie over het vervangen van uw banden.
Transport van de machine
Volg de onderstaande instructies als u de
machine in een ander voertuig wilt vervoe-
ren.  Verwijder alle loszittende voorwerpen
van de machine.
 Zorg dat de voorwielen recht naar vo-
ren wijzen op de aanhanger of de
laadvloer en zet de wielen vast in een
goot om beweging te voorkomen.
UBEDD0D0.book Page 4 Monday, October 12, 2020 8:10 AM

Veiligheidsinformatie
1-5
1

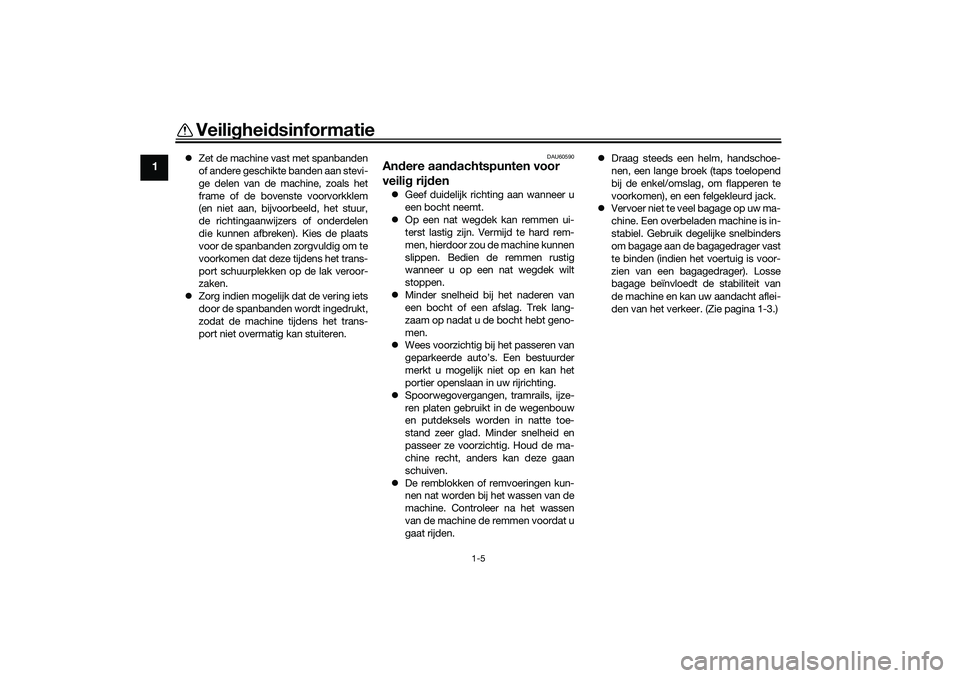

 Zet de machine vast met spanbanden
of andere geschikte banden aan stevi-
ge delen van de machine, zoals het
frame of de bovenste voorvorkklem
(en niet aan, bijvoorbeeld, het stuur,
de richtingaanwijzers of onderdelen
die kunnen afbreken). Kies de plaats
voor de spanbanden zorgvuldig om te
voorkomen dat deze tijdens het trans-
port schuurplekken op de lak veroor-
zaken.
 Zorg indien mogelijk dat de vering iets
door de spanbanden wordt ingedrukt,
zodat de machine tijdens het trans-
port niet overmatig kan stuiteren.
DAU60590
Andere aan dachtspunten voor
veili g rij den Geef duidelijk richting aan wanneer u
een bocht neemt.
 Op een nat wegdek kan remmen ui-
terst lastig zijn. Ve rmijd te hard rem-
men, hierdoor zou de machine kunnen
slippen. Bedien de remmen rustig
wanneer u op een nat wegdek wilt
stoppen.
 Minder snelheid bij het naderen van
een bocht of een afslag. Trek lang-
zaam op nadat u de bocht hebt geno-
men.
 Wees voorzichtig bij het passeren van
geparkeerde auto’s. Een bestuurder
merkt u mogelijk niet op en kan het
portier openslaan in uw rijrichting.
 Spoorwegovergangen, tramrails, ijze-
ren platen gebruikt in de wegenbouw
en putdeksels worden in natte toe-
stand zeer glad. Minder snelheid en
passeer ze voorzichtig. Houd de ma-
chine recht, anders kan deze gaan
schuiven.
 De remblokken of remvoeringen kun-
nen nat worden bij het wassen van de
machine. Controleer na het wassen
van de machine de remmen voordat u
gaat rijden. 
Draag steeds een helm, handschoe-
nen, een lange broek (taps toelopend
bij de enkel/omslag, om flapperen te
voorkomen), en een felgekleurd jack.
 Vervoer niet te veel bagage op uw ma-
chine. Een overbeladen machine is in-
stabiel. Gebruik degelijke snelbinders
om bagage aan de bagagedrager vast
te binden (indien het voertuig is voor-
zien van een bagagedrager). Losse
bagage beïnvloedt de stabiliteit van
de machine en kan uw aandacht aflei-
den van het verkeer. (Zie pagina 1-3.)
UBEDD0D0.book Page 5 Monday, October 12, 2020 8:10 AM

Beschrijving
2-1
2
DAU10411

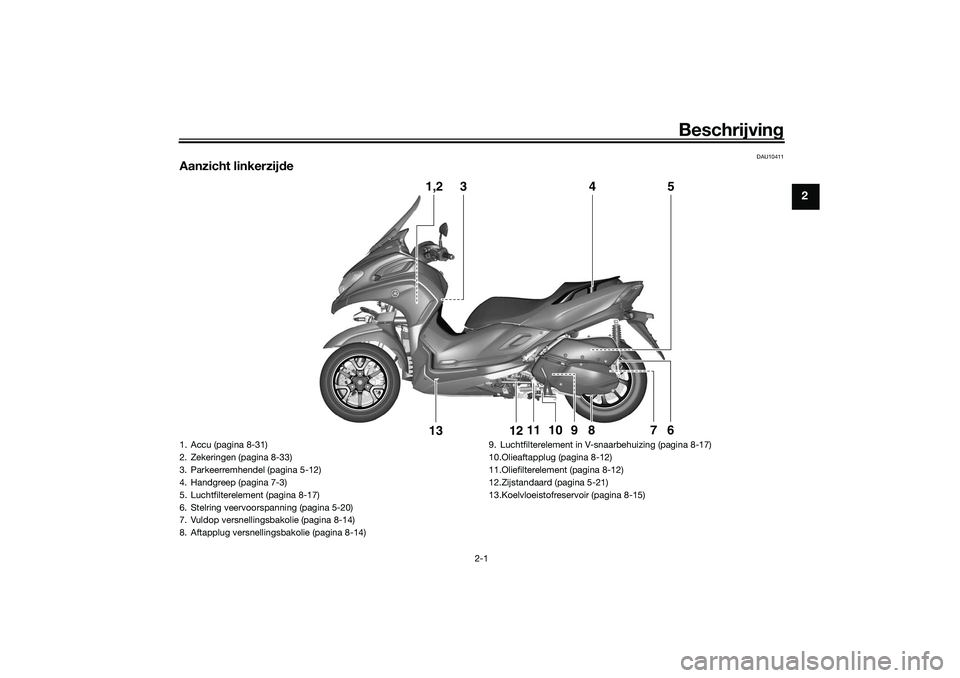

Aanzicht linkerzij de
1,2
3
5
4
6
7
8
9
12
13
11
10
1. Accu (pagina 8-31)
2. Zekeringen (pagina 8-33)
3. Parkeerremhendel (pagina 5-12)
4. Handgreep (pagina 7-3)
5. Luchtfilterelement (pagina 8-17)
6. Stelring veervoorspanning (pagina 5-20)
7. Vuldop versnellingsbakolie (pagina 8-14)
8. Aftapplug versnellingsbakolie (pagina 8-14) 9. Luchtfilterelement in V-snaarbehuizing (pagina 8-17)
10.Olieaftapplug (pagina 8-12)
11.Oliefilterelement (pagina 8-12)
12.Zijstandaard (pagina 5-21)
13.Koelvloeistofreservoir (pagina 8-15)
UBEDD0D0.book Page 1 Monday, October 12, 2020 8:10 AM

Beschrijving
2-2
2
DAU10421

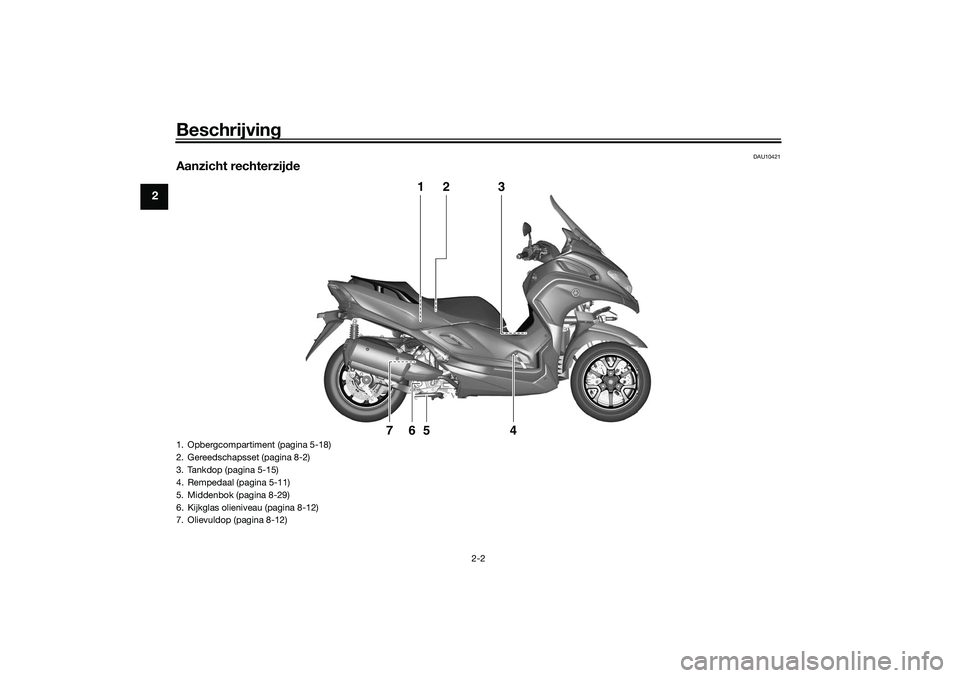

Aanzicht rechterzijde
1
2
3
4
5
6
7
1. Opbergcompartiment (pagina 5-18)
2. Gereedschapsset (pagina 8-2)
3. Tankdop (pagina 5-15)
4. Rempedaal (pagina 5-11)
5. Middenbok (pagina 8-29)
6. Kijkglas olieniveau (pagina 8-12)
7. Olievuldop (pagina 8-12)UBEDD0D0.book Page 2 Monday, October 12, 2020 8:10 AM

Beschrijving
2-3
2
DAU10431

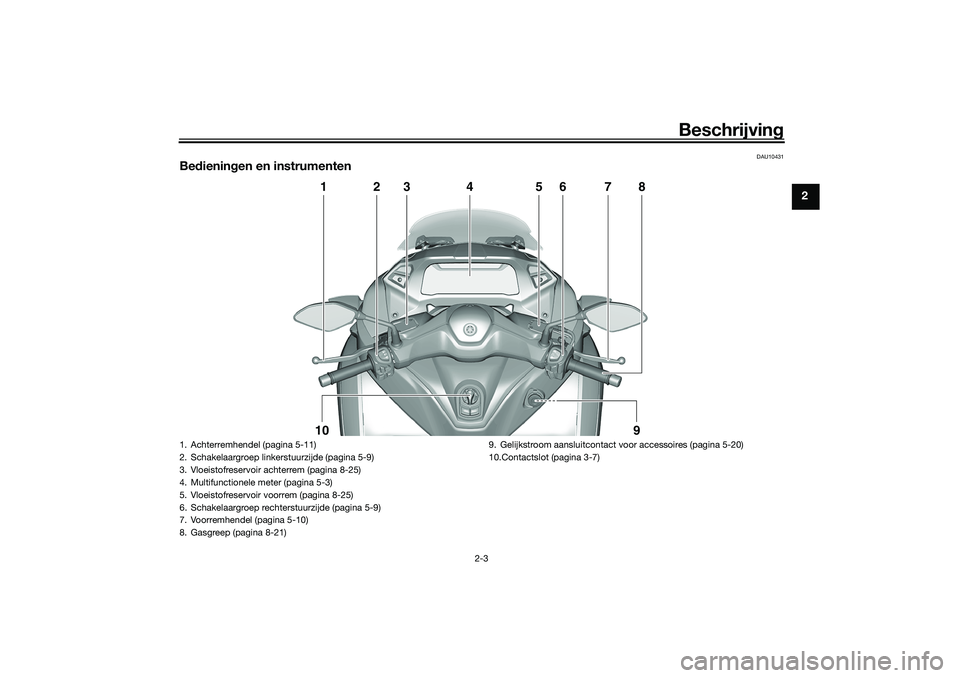

Bedienin gen en instrumenten
1
2
3
4
5
6
7
8
10
9
1. Achterremhendel (pagina 5-11)
2. Schakelaargroep linkerstuurzijde (pagina 5-9)
3. Vloeistofreservoir achterrem (pagina 8-25)
4. Multifunctionele meter (pagina 5-3)
5. Vloeistofreservoir voorrem (pagina 8-25)
6. Schakelaargroep rechterstuurzijde (pagina 5-9)
7. Voorremhendel (pagina 5-10)
8. Gasgreep (pagina 8-21) 9. Gelijkstroom aansluitcontact voor accessoires (pagina 5-20)
10.Contactslot (pagina 3-7)
UBEDD0D0.book Page 3 Monday, October 12, 2020 8:10 AM

Smart-sleutelsysteem
3-1
3
DAU76444

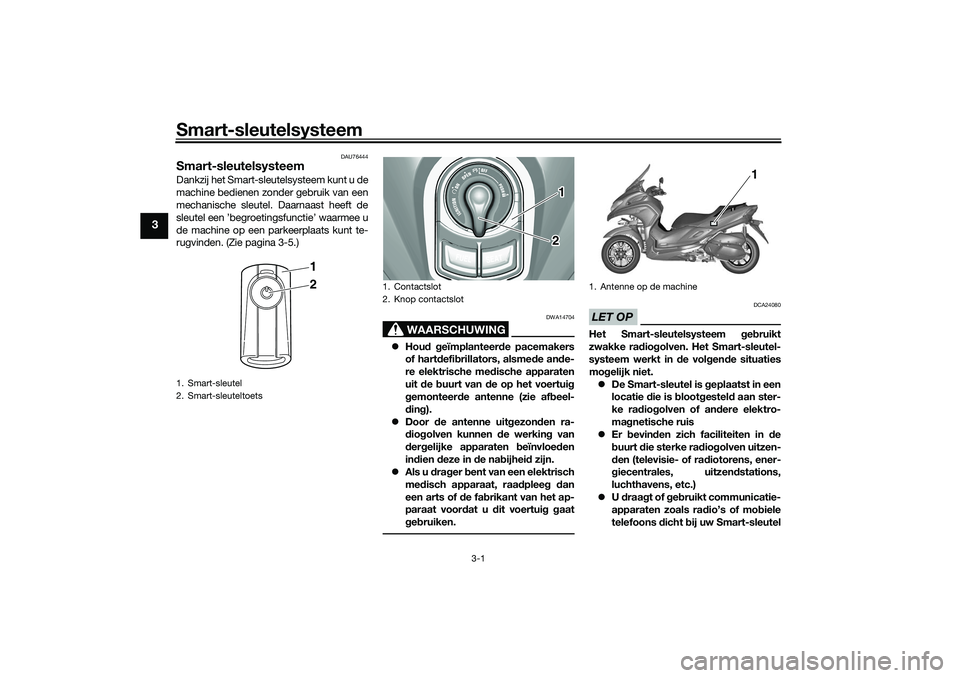

Smart-sleutelsysteemDankzij het Smart-sleutelsysteem kunt u de
machine bedienen zonder gebruik van een
mechanische sleutel. Daarnaast heeft de
sleutel een ’begroetingsfunctie’ waarmee u
de machine op een parkeerplaats kunt te-
rugvinden. (Zie pagina 3-5.)
WAARSCHUWING
DWA14704
Hou d g eïmplanteer de pacemakers
of hart defi brillators, alsme de an de-
re elektrische me dische apparaten
uit de buurt van d e op het voertui g
g emonteer de antenne (zie af beel-
d in g).
 Door de antenne uit gezon den ra-
d io golven kunnen d e werking van
d er gelijke apparaten beïnvloed en
in dien deze in de nab ijheid zijn.
 Als u dra ger bent van een elektrisch
me disch apparaat, raa dplee g d an
een arts of d e fabrikant van het ap-
paraat voor dat u dit voertui g g aa t
g eb r

uiken.
LET OP
DCA24080
Het Smart-sleutelsysteem geb ruikt
zwakke rad iogolven. Het Smart-sleutel-
systeem werkt in de vol gen de situaties
mo gelijk niet.
 De Smart-sleutel is geplaatst in een
locatie die is bloot gestel d aan ster-
ke ra dio golven of an dere elektro-
ma gnetische ruis
 Er bevin den zich faciliteiten in de
b uurt die sterke ra dio golven uitzen-
d en (televisie- of ra diotorens, ener-
g iecentrales, uitzen dstations,
luchthavens, etc.)
 U draa gt of g eb ruikt communicatie-
apparaten zoals ra dio’s of mo biele
telefoons dicht bij uw Smart-sleutel
1. Smart-sleutel
2. Smart-sleuteltoets
12
1. Contactslot
2. Knop contactslot
12
1. Antenne op de machine
1
UBEDD0D0.book Page 1 Monday, October 12, 2020 8:10 AM
