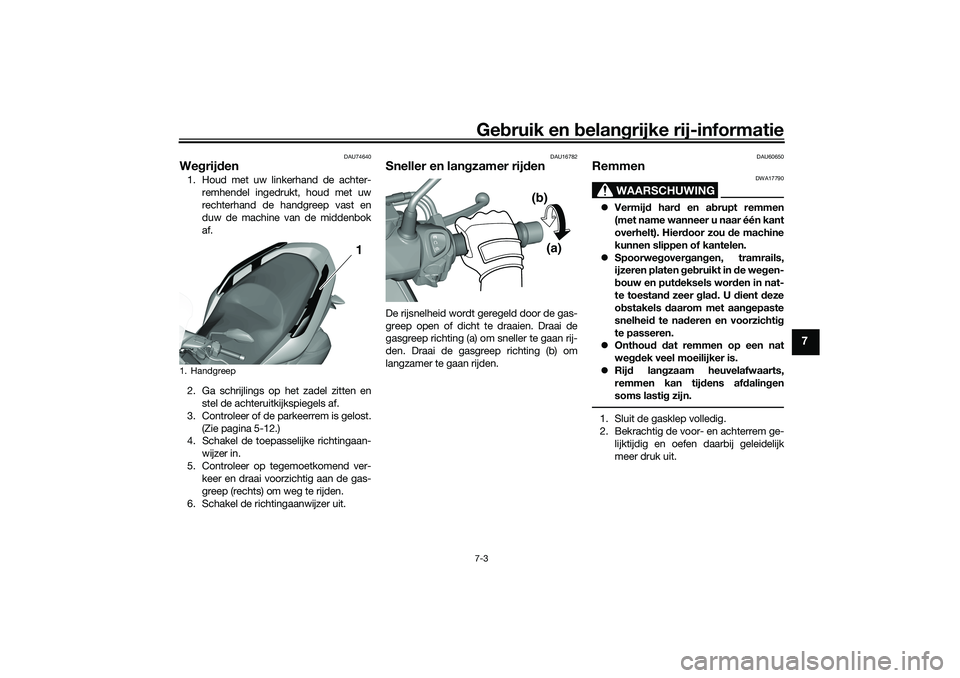

Page 57 of 112

Gebruik en belan grijke rij-informatie7-3
7
DAU74640
We grij den1. Houd met uw linkerhand de achter-
remhendel ingedrukt, houd met uw
rechterhand de handgreep vast en
duw de machine van de middenbok
af.
2. Ga schrijlings op het zadel zitten en stel de achteruitkijkspiegels af.
3. Controleer of de parkeerrem is gelost. (Zie pagina 5-12.)
4. Schakel de toepasselijke richtingaan-
wijzer in.
5. Controleer op tegemoetkomend ver- keer en draai voorzichtig aan de gas-
greep (rechts) om weg te rijden.
6. Schakel de richtingaanwijzer uit.
DAU16782
Sneller en lan gzamer rij denDe rijsnelheid wordt geregeld door de gas-
greep open of dicht te draaien. Draai de
gasgreep richting (a) om sneller te gaan rij-
den. Draai de gasgreep richting (b) om
langzamer te gaan rijden.
DAU60650
Remmen
WAARSCHUWING
DWA17790
Vermij d har d en a brupt remmen
(met name wanneer u naar één kant
overhelt). Hier door zou de machine
kunnen slippen of kantelen.
Spoorweg overgan gen, tramrails,
ijzeren platen geb ruikt in de weg en-
b ouw en put deksels wor den in nat-
te toestan d zeer g lad. U d ient deze
o bstakels daarom met aan gepaste
snelhei d te na deren en voorzichti g
te passeren.
Onthou d d at remmen op een nat
we gdek veel moeilijker is.
Rijd lan gzaam heuvelafwaarts,
remmen kan tij dens af dalin gen
soms lasti g zijn.1. Sluit de gasklep volledig.
2. Bekrachtig de voor- en achterrem ge-
lijktijdig en oefen daarbij geleidelijk
meer druk uit.
1. Handgreep
1 1
(a)
(b)
UBEDD0D0.book Page 3 Monday, October 12, 2020 8:10 AM

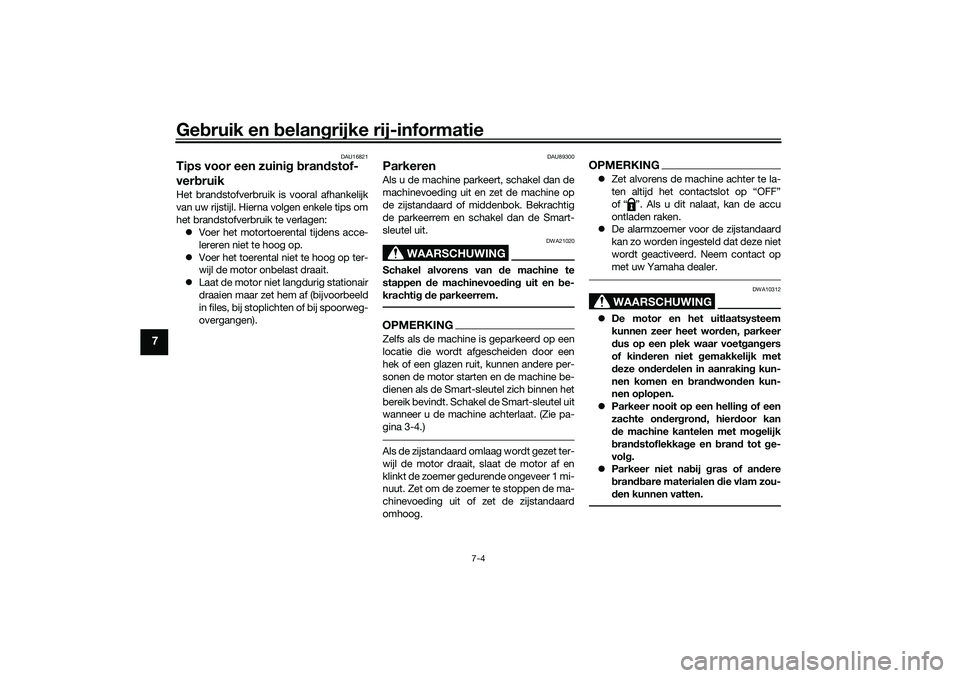

Page 58 of 112

Gebruik en belan grijke rij-informatie
7-4
7
DAU16821
Tips voor een zuini g b ran dstof-
ver bruikHet brandstofverbruik is vooral afhankelijk
van uw rijstijl. Hierna volgen enkele tips om
het brandstofverbruik te verlagen:
Voer het motortoerental tijdens acce-
lereren niet te hoog op.
Voer het toerental niet te hoog op ter-
wijl de motor onbelast draait.
Laat de motor niet langdurig stationair
draaien maar zet hem af (bijvoorbeeld
in files, bij stoplichten of bij spoorweg-
overgangen).
DAU89300
ParkerenAls u de machine parkeert, schakel dan de
machinevoeding uit en zet de machine op
de zijstandaard of middenbok. Bekrachtig
de parkeerrem en schakel dan de Smart-
sleutel uit.
WAARSCHUWING
DWA21020
Schakel alvorens van de machine te
stappen de machinevoe din g uit en b e-
krachti g d e parkeerrem.OPMERKINGZelfs als de machine is geparkeerd op een
locatie die wordt afgescheiden door een
hek of een glazen ruit, kunnen andere per-
sonen de motor starten en de machine be-
dienen als de Smart-sleutel zich binnen het
bereik bevindt. Schakel de Smart-sleutel uit
wanneer u de machine achterlaat. (Zie pa-
gina 3-4.)Als de zijstandaard omlaag wordt gezet ter-
wijl de motor draait, slaat de motor af en
klinkt de zoemer gedurende ongeveer 1 mi-
nuut. Zet om de zoemer te stoppen de ma-
chinevoeding uit of zet de zijstandaard
omhoog.
OPMERKING Zet alvorens de machine achter te la-
ten altijd het contactslot op “OFF”
of “ ”. Als u dit nalaat, kan de accu
ontladen raken.
De alarmzoemer voor de zijstandaard
kan zo worden ingesteld dat deze niet
wordt geactiveerd. Neem contact op
met uw Yamaha dealer.
WAARSCHUWING
DWA10312
De motor en het uitlaatsysteem
kunnen zeer heet wor den, parkeer
d us op een plek waar voet gan gers
of kin deren niet g emakkelijk met
d eze on der delen in aanrakin g kun-
nen komen en bran dwon den kun-
nen oplopen.
Parkeer nooit op een hellin g of een
zachte on der gron d, hier door kan
d e machine kantelen met mo gelijk
b ran dstoflekka ge en b rand tot g e-
vol g.
Parkeer niet nab ij gras of an dere
b ran dbare materialen die vlam zou-
d en kunnen vatten.
UBEDD0D0.book Page 4 Monday, October 12, 2020 8:10 AM

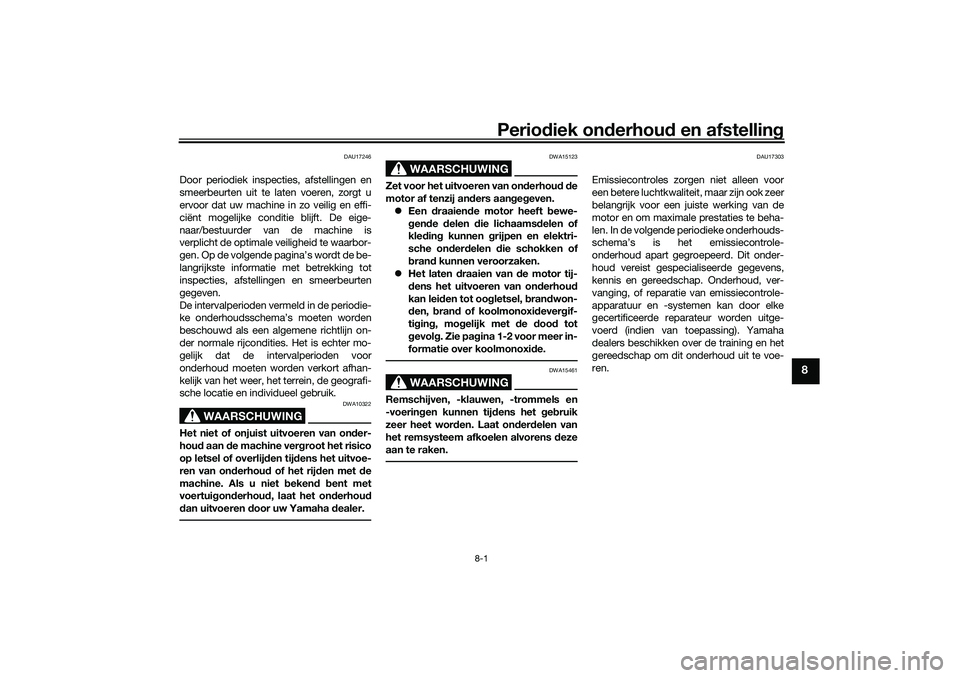

Page 59 of 112

Periodiek on derhoud en afstelling
8-1
8
DAU17246
Door periodiek inspecties, afstellingen en
smeerbeurten uit te laten voeren, zorgt u
ervoor dat uw machine in zo veilig en effi-
ciënt mogelijke conditie blijft. De eige-
naar/bestuurder van de machine is
verplicht de optimale veiligheid te waarbor-
gen. Op de volgende pagina’s wordt de be-
langrijkste informatie met betrekking tot
inspecties, afstellingen en smeerbeurten
gegeven.
De intervalperioden vermeld in de periodie-
ke onderhoudsschema’s moeten worden
beschouwd als een algemene richtlijn on-
der normale rijcondities. Het is echter mo-
gelijk dat de intervalperioden voor
onderhoud moeten worden verkort afhan-
kelijk van het weer, het terrein, de geografi-
sche locatie en individueel gebruik.
WAARSCHUWING
DWA10322
Het niet of onjuist uitvoeren van on der-
hou d aan de machine ver groot het risico
op letsel of overlij den tij dens het uitvoe-
ren van on derhou d of het rij den met d e
machine. Als u niet b ekend b ent met
voertui gon derhou d, laat het on derhou d
d an uitvoeren door uw Yamaha dealer.
WAARSCHUWING
DWA15123
Zet voor het uitvoeren van on derhou d d e
motor af tenzij an ders aan geg even.
Een draaien de motor heeft bewe-
g en de delen die lichaams delen of
kle din g kunnen grijpen en elektri-
sche on der delen die schokken of
b ran d kunnen veroorzaken.
Het laten d raaien van de motor tij-
d ens het uitvoeren van ond erhoud
kan lei den tot oo gletsel, bran dwon-
d en, bran d of koolmonoxi dever gif-
ti g in g, mo gelijk met de dood tot
g evol g. Zie pa gina 1-2 voor meer in-
formatie over koolmonoxi de.
WAARSCHUWING
DWA15461
Remschijven, -klauwen, -trommels en
-voering en kunnen tij dens het g eb ruik
zeer heet wor den. Laat on der delen van
het remsysteem afkoelen alvorens d eze
aan te raken.
DAU17303
Emissiecontroles zorgen niet alleen voor
een betere luchtkwaliteit, maar zijn ook zeer
belangrijk voor een juiste werking van de
motor en om maximale prestaties te beha-
len. In de volgende periodieke onderhouds-
schema’s is het emissiecontrole-
onderhoud apart gegroepeerd. Dit onder-
houd vereist gespecialiseerde gegevens,
kennis en gereedschap. Onderhoud, ver-
vanging, of reparatie van emissiecontrole-
apparatuur en -systemen kan door elke
gecertificeerde reparateur worden uitge-
voerd (indien van toepassing). Yamaha
dealers beschikken over de training en het
gereedschap om dit onderhoud uit te voe-
ren.
UBEDD0D0.book Page 1 Monday, October 12, 2020 8:10 AM

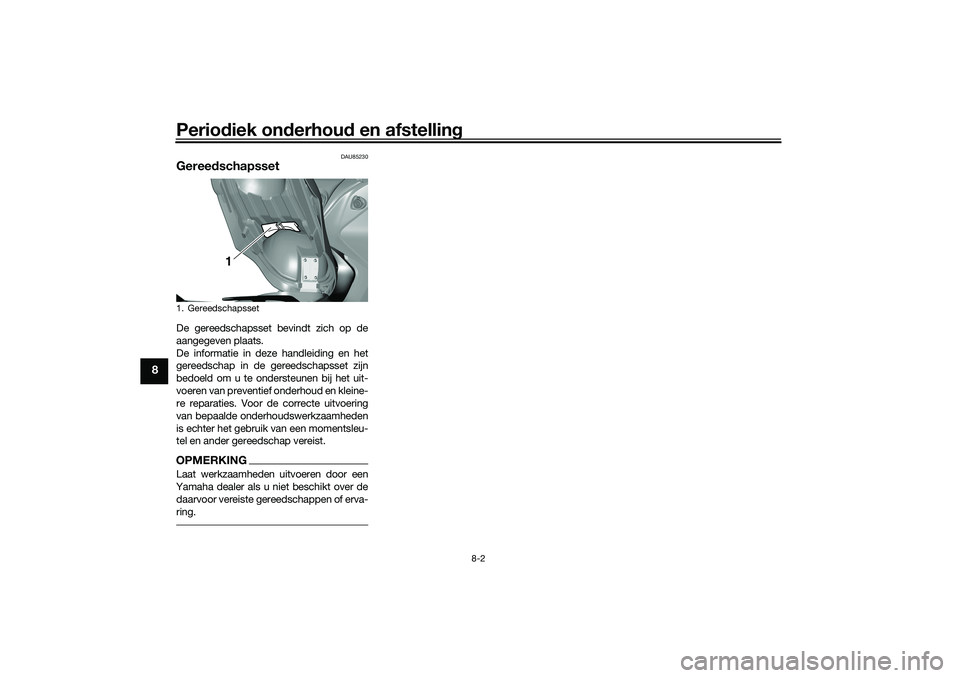

Page 60 of 112
Periodiek on derhou d en afstelling
8-2
8
DAU85230
Geree dschapssetDe gereedschapsset bevindt zich op de
aangegeven plaats.
De informatie in deze handleiding en het
gereedschap in de gereedschapsset zijn
bedoeld om u te ondersteunen bij het uit-
voeren van preventief onderhoud en kleine-
re reparaties. Voor de correcte uitvoering
van bepaalde onderhoudswerkzaamheden
is echter het gebruik van een momentsleu-
tel en ander gereedschap vereist.OPMERKINGLaat werkzaamheden uitvoeren door een
Yamaha dealer als u niet beschikt over de daarvoor vereiste gereedschappen of erva-
ring.1. Gereedschapsset
1
UBEDD0D0.book Page 2 Monday, October 12, 2020 8:10 AM

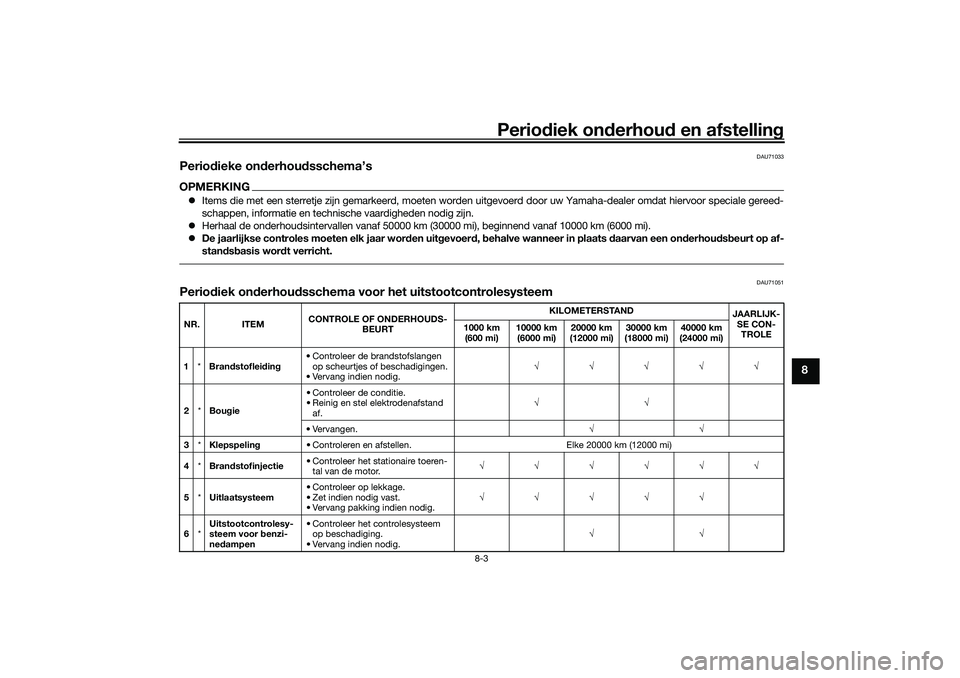

Page 61 of 112

Periodiek on derhoud en afstelling
8-3
8
DAU71033
Periodieke on derhou dsschema’sOPMERKING Items die met een sterretje zijn gemarkeerd, moeten worden uitgevoerd door uw Yamaha-dealer omdat hiervoor speciale gereed-
schappen, informatie en technische vaardigheden nodig zijn.
Herhaal de onderhoudsintervallen vanaf 50000 km (30000 mi), beginnend vanaf 10000 km (6000 mi).
De jaarlijkse controles moeten elk jaar wor den uit gevoer d, b ehalve wanneer in plaats daarvan een on derhou dsb eurt op af-
stan dsb asis wor dt verricht.
DAU71051
Period iek onderhou dsschema voor het uitstootcontrolesysteemNR. ITEM CONTROLE OF ONDERHOUDS-
BEURT KILOMETERSTAND
JAARLIJK-
SE CON-TROLE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 *Bran dstoflei din g • Controleer de brandstofslangen
op scheurtjes of beschadigingen.
• Vervang indien nodig. √√√√√
2 *Bou gie • Controleer de conditie.
• Reinig en stel elektrodenafstand
af. √√
• Vervangen. √√
3 *Klepspelin g • Controleren en afstellen. Elke 20000 km (12000 mi)
4 *Bran dstofinjectie • Controleer het stationaire toeren-
tal van de motor. √√√√√√
5 *Uitlaatsysteem • Controleer op lekkage.
• Zet indien nodig vast.
• Vervang pakking indien nodig. √√√√√
6 *Uitstootcontrolesy-
steem voor
benzi-
ne dampen • Controleer het controlesysteem
op beschadiging.
• Vervang indien nodig. √√
UBEDD0D0.book Page 3 Monday, October 12, 2020 8:10 AM

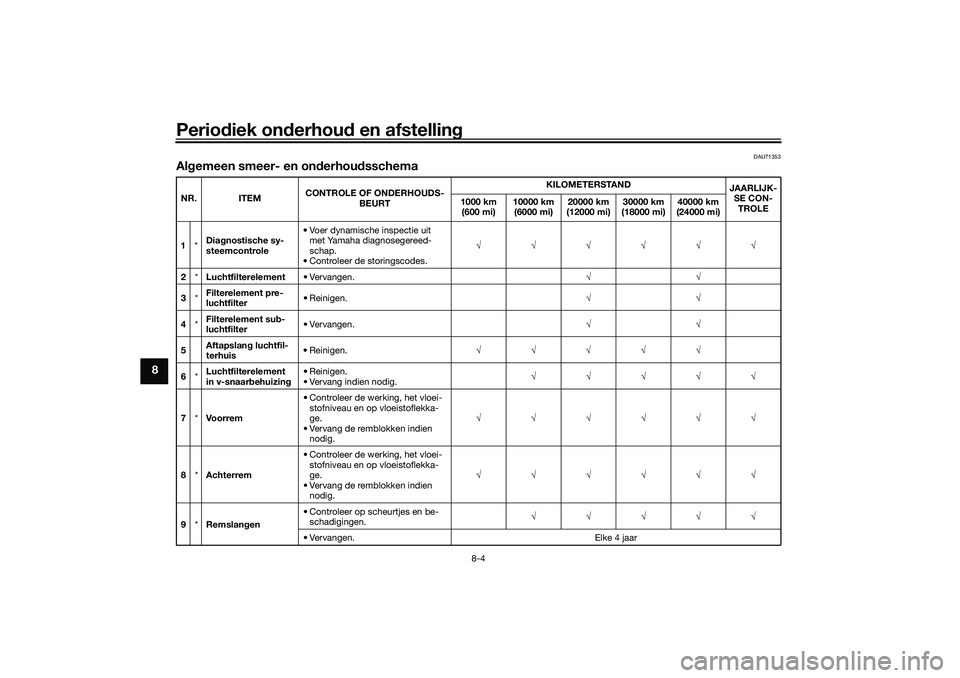

Page 62 of 112

Periodiek on derhou d en afstelling
8-4
8
DAU71353
Al gemeen smeer- en on derhou dsschemaNR. ITEM CONTROLE OF ONDERHOUDS-
BEURT KILOMETERSTAND
JAARLIJK-
SE CON-TROLE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 *Dia
gnostische sy-
steemcontrole • Voer dynamische inspectie uit
met Yamaha diagnosegereed-
schap.
• Controleer de storingscodes. √√√√√√
2 *Luchtfilterelement • Vervangen. √√
3 *Filterelement pre-
luchtfilter
• Reinigen.
√√
4 *Filterelement su
b-
luchtfilter • Vervangen.
√√
5 Aftapslan
g luchtfil-
terhuis • Reinigen.
√√√√√
6 *Luchtfilterelement
in v-snaar
behuizin g• Reinigen.
• Vervang indien nodig.
√√√√√
7 *Voorrem • Controleer de werking, het vloei-
stofniveau en op vloeistoflekka-
ge.
• Vervang de remblokken indien nodig. √√√√√√
8 *Achterrem • Controleer de werking, het vloei-
stofniveau en op vloeistoflekka-
ge.
• Vervang de remblokken indien nodig. √√√√√√
9 *Remslan gen • Controleer op scheurtjes en be-
schadigingen. √√√√√
• Vervangen. Elke 4 jaar
UBEDD0D0.book Page 4 Monday, October 12, 2020 8:10 AM

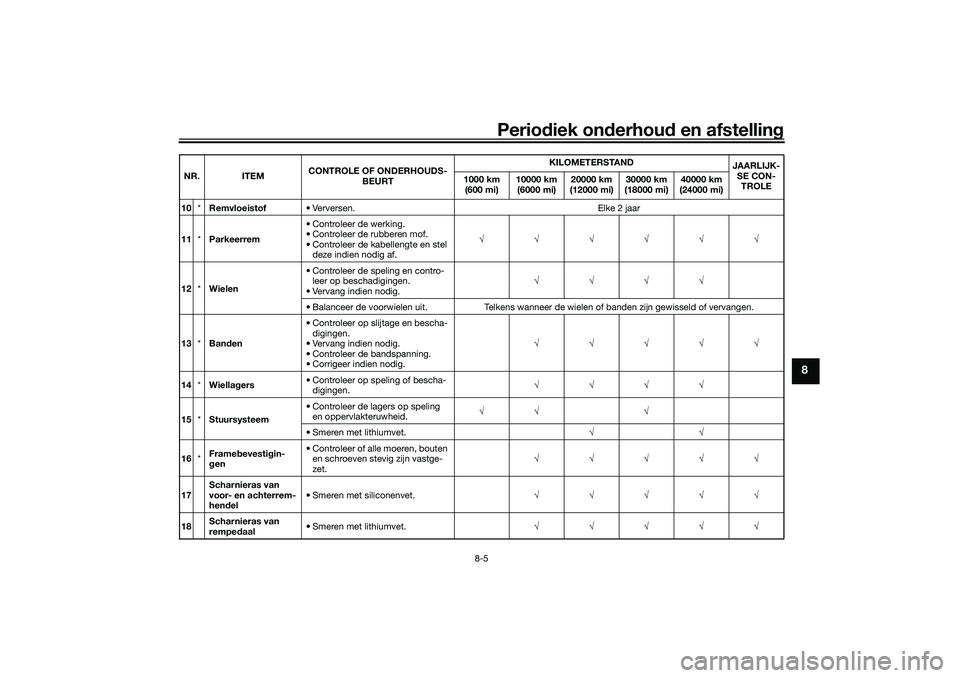

Page 63 of 112

Periodiek on derhoud en afstelling
8-5
8
10*Remvloeistof • Verversen. Elke 2 jaar
11 *Parkeerrem • Controleer de werking.
• Controleer de rubberen mof.
• Controleer de kabellengte en stel
deze indien nodig af. √√√√√√
12 *Wielen • Controleer de speling en contro-
leer op beschadigingen.
• Vervang indien nodig. √√√√
• Balanceer de voorwielen uit. Telkens wanneer de wielen of banden zijn gewisseld of vervangen.
13 *Ban den • Controleer op slijtage en bescha-
digingen.
• Vervang indien nodig.
• Controleer de bandspanning.
• Corrigeer indien nodig. √√√√√
14 *Wiella gers • Controleer op speling of bescha-
digingen. √√√√
15 *Stuursysteem • Controleer de lagers op speling
en oppervlakteruwheid. √√ √
• Smeren met lithiumvet. √√
16 *Frame
bevesti gin-
g en • Controleer of alle moeren, bouten
en schroeven stevig zijn vastge-
zet. √√√√√
17 Scharnieras van
voor- en achterrem-
hend
el • Smeren met siliconenvet.
√√√√√
18 Scharnieras van
rempe
daal • Smeren met lithiumvet.
√√√√√
NR. ITEM
CONTROLE OF ONDERHOUDS-
BEURT KILOMETERSTAND
JAARLIJK-
SE CON-TROLE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
UBEDD0D0.book Page 5 Monday, October 12, 2020 8:10 AM

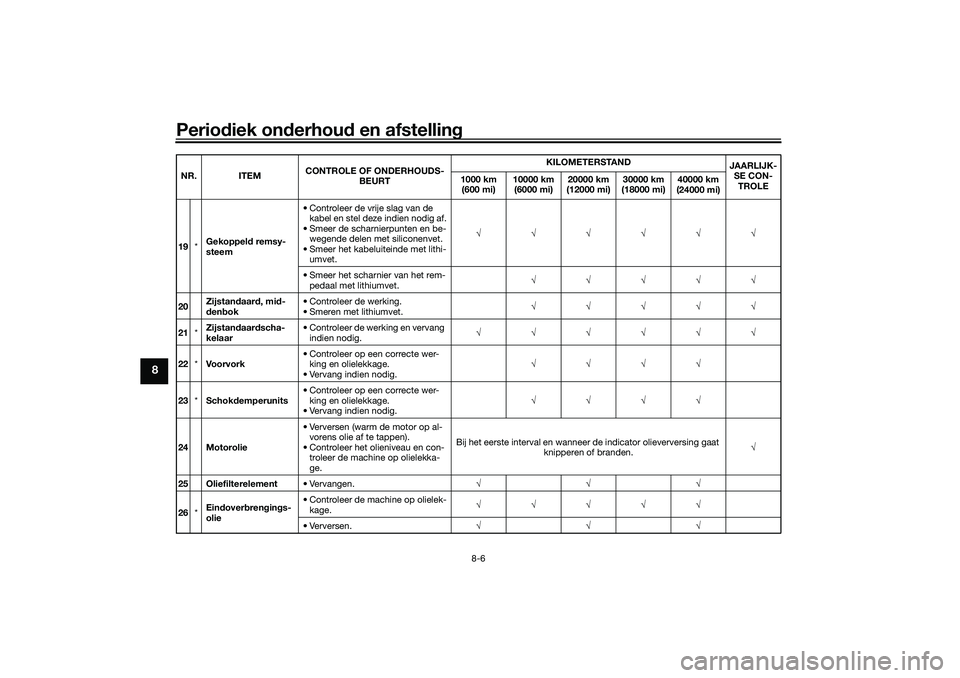

Page 64 of 112

Periodiek on derhou d en afstelling
8-6
8
19 *Gekoppel
d remsy-
steem • Controleer de vrije slag van de
kabel en stel deze indien nodig af.
• Smeer de scharnierpunten en be- wegende delen met siliconenvet.
• Smeer het kabeluiteinde met lithi- umvet. √√√√√√
• Smeer het scharnier van het rem- pedaal met lithiumvet. √√√√√
20 Zijstan
daar d, mi d-
d en bok • Controleer de werking.
• Smeren met lithiumvet.
√√√√√
21 *Zijstan
daar dscha-
kelaar • Controleer de werking en vervang
indien nodig. √√√√√√
22 *Voorvork • Controleer op een correcte wer-
king en olielekkage.
• Vervang indien nodig. √√√√
23 *Schok demperunits • Controleer op een correcte wer-
king en olielekkage.
• Vervang indien nodig. √√√√
24 Motorolie • Verversen (warm de motor op al-
vorens olie af te tappen).
• Controleer het olieniveau en con- troleer de machine op olielekka-
ge. Bij het eerste interval en wanneer de indicator olieverversing gaat
knipperen of branden. √
25 Oliefilterelement • Vervangen. √√√
26 *Ein
dover bren gin gs-
olie • Controleer de machine op olielek-
kage. √√√√√
• Verversen. √√√
NR. ITEM
CONTROLE OF ONDERHOUDS-
BEURT KILOMETERSTAND
JAARLIJK-
SE CON-TROLE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
( 24
000 mi)
UBEDD0D0.book Page 6 Monday, October 12, 2020 8:10 AM
